二次谐波涌流制动的实例分析与方法改进

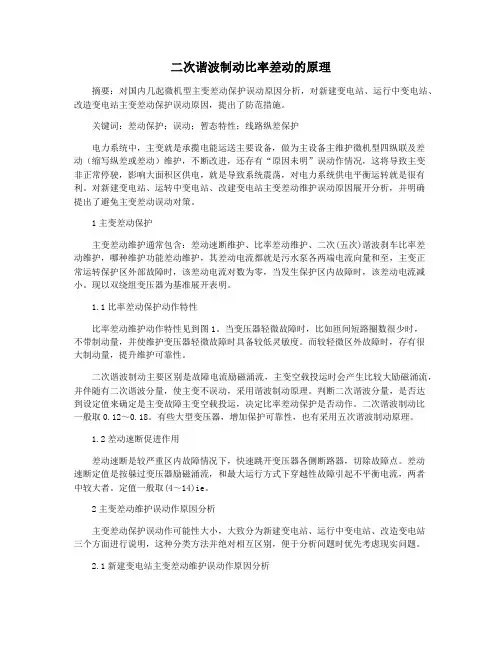

二次谐波制动比率差动的原理摘要：对国内几起微机型主变差动保护误动原因分析，对新建变电站、运行中变电站、改造变电站主变差动保护误动原因，提出了防范措施。

关键词：差动保护；误动；暂态特性；线路纵差保护电力系统中，主变就是承揽电能运送主要设备，做为主设备主维护微机型四纵联及差动（缩写纵差或差动）维护，不断改进，还存有“原因未明”误动作情况，这将导致主变非正常停驶，影响大面积区供电，就是导致系统震荡，对电力系统供电平衡运转就是很有利。

对新建变电站、运转中变电站、改建变电站主变差动维护误动原因展开分析，并明确提出了避免主变差动误动对策。

1主变差动保护主变差动维护通常包含：差动速断维护、比率差动维护、二次(五次)谐波刹车比率差动维护，哪种维护功能差动维护，其差动电流都就是污水泵各两端电流向量和至，主变正常运转保护区外部故障时，该差动电流对数为零，当发生保护区内故障时，该差动电流减小。

现以双绕组变压器为基准展开表明。

1.1比率差动保护动作特性比率差动维护动作特性见到图1。

当变压器轻微故障时，比如匝间短路圈数很少时，不带制动量，并使维护变压器轻微故障时具备较低灵敏度。

而较轻微区外故障时，存有很大制动量，提升维护可靠性。

二次谐波制动主要区别是故障电流励磁涌流，主变空载投运时会产生比较大励磁涌流，并伴随有二次谐波分量，使主变不误动，采用谐波制动原理。

判断二次谐波分量，是否达到设定值来确定是主变故障主变空载投运，决定比率差动保护是否动作。

二次谐波制动比一般取0.12～0.18。

有些大型变压器，增加保护可靠性，也有采用五次谐波制动原理。

1.2差动速断促进作用差动速断是较严重区内故障情况下，快速跳开变压器各侧断路器，切除故障点。

差动速断定值是按躲过变压器励磁涌流，和最大运行方式下穿越性故障引起不平衡电流，两者中较大者。

定值一般取(4～14)ie。

2主变差动维护误动作原因分析主变差动保护误动作可能性大小，大致分为新建变电站、运行中变电站、改造变电站三个方面进行说明，这种分类方法并绝对相互区别，便于分析问题时优先考虑现实问题。

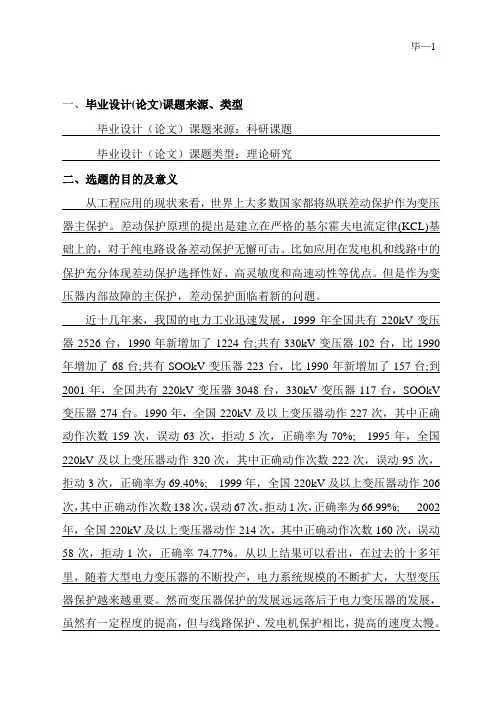

一、毕业设计(论文)课题来源、类型毕业设计（论文）课题来源：科研课题毕业设计（论文）课题类型：理论研究二、选题的目的及意义从工程应用的现状来看，世界上大多数国家都将纵联差动保护作为变压器主保护。

差动保护原理的提出是建立在严格的基尔霍夫电流定律(KCL)基础上的，对于纯电路设备差动保护无懈可击。

比如应用在发电机和线路中的保护充分体现差动保护选择性好、高灵敏度和高速动性等优点。

但是作为变压器内部故障的主保护，差动保护面临着新的问题。

近十几年来，我国的电力工业迅速发展，1999年全国共有220kV变压器2526台，1990年新增加了1224台;共有330kV变压器102台，比1990年增加了68台;共有SOOkV变压器223台，比1990年新增加了157台;到2001年，全国共有220kV变压器3048台，330kV变压器117台，SOOkV 变压器274台。

1990年，全国220kV及以上变压器动作227次，其中正确动作次数159次，误动63次，拒动5次，正确率为70%; 1995年，全国220kV及以上变压器动作320次，其中正确动作次数222次，误动95次，拒动3次，正确率为69.40%; 1999年，全国220kV及以上变压器动作206次，其中正确动作次数138次，误动67次，拒动1次，正确率为66.99%; 2002年，全国220kV及以上变压器动作214次，其中正确动作次数160次，误动58次，拒动1次，正确率74.77%。

从以上结果可以看出，在过去的十多年里，随着大型电力变压器的不断投产，电力系统规模的不断扩大，大型变压器保护越来越重要。

然而变压器保护的发展远远落后于电力变压器的发展，虽然有一定程度的提高，但与线路保护、发电机保护相比，提高的速度太慢。

主要原因是广大继电工作者对电气主设备研究太少，对内部故障分析不够。

变压器故障大多都是因为内部绕组故障造成的，故障主要是由于绕组绝缘损坏，导致绕组匝间故障或绕组接地故障。

比率制动系数二次谐波制动系数集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]谐波制动系数是指二次（或五次）谐波电流与基波（工频）电流的比值，比值超过设定值（谐波制动系数）就闭锁差动保护差动保护由于要考虑各种因素产生的不平衡电流，故灵敏度受到一定的影响。

而不平衡电流的大小与外部短路时的穿越电流有关，穿越电流越大，不平衡电流也越大。

所以在差动保护中引入一个能够反映穿越电流大小的制动电流，使保护的动作电流随着制动电流的增大而增大，从而具有了制动特性。

而制动系数是动作电流与制动电流的比值现在的差动保护多数采用比率制动特性，制动电流具体大小有不同的取值方法，并且发电机、变压器和线路差动保护的制动电流的选取方法均有不同的考虑穿越电流是指从电气元件的一侧流入再从另一侧流出的电流。

个人意见制动系数K=△Id/△Ir，是动作电流变化量与制动电流变化量的比值制动电流=主变各侧电流有效值的和每个不同的厂家都有自己的定义,二次谐波电流与动作电流的比值为二次谐波制动系数一般取没有小于的，也没有大于的，一般后者居多用户可以在~间先做5次空载合闸试验……或用谐波分析仪确定主变压器的励磁涌流中二次谐波含量比，并作为二次谐波制动比定值的整定依据一般取~之间！如果小于那有可能会造成保护拒动，大于可能会误动新投变压器可以在做5次空载合闸试验，如误动则进行调整到，最低不要低于。

做空载试验来测量，是最好的办法谐波制动系数取小些，则变压器空充时（或外部故障切除后电压重建时）能更好地正确闭锁差动保护。

但是当内部故障时，故障瞬间电流含有多次谐波分量（包括二次谐波），较小的谐波制动系数会延迟差动保护的动作时间。

反之正相反，若取较大的谐波制动系数，在内部故障时差动保护动作较迅速，但空载充电（或外部故障切除后电压重建时）差动保护较易误动。

说白了，就是保护灵敏性和可靠性的矛盾。

通常可取。

在用测试仪测试时可能谐波制动系数误差偏大，我遇到过，后来经过分析发现部分测试仪的百分比是二次谐波与全电量的比值，和保护装置二次谐波与基波的比不同当制动电流变大时，要抬高制动系数一个主要目的就是防止CT饱和。

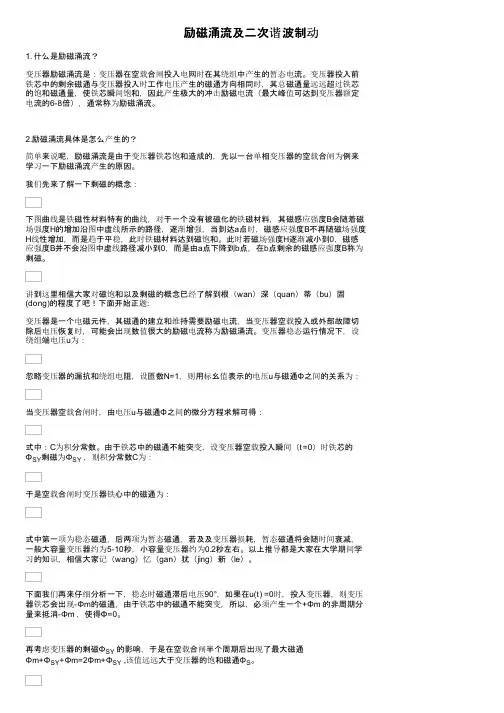

励磁涌流及二次谐波制动1. 什么是励磁涌流？变压器励磁涌流是：变压器在空载合闸投入电网时在其绕组中产生的暂态电流。

变压器投入前铁芯中的剩余磁通与变压器投入时工作电压产生的磁通方向相同时，其总磁通量远远超过铁芯的饱和磁通量，使铁芯瞬间饱和，因此产生极大的冲击励磁电流（最大峰值可达到变压器额定电流的6-8倍），通常称为励磁涌流。

2.励磁涌流具体是怎么产生的？简单来说呢，励磁涌流是由于变压器铁芯饱和造成的，先以一台单相变压器的空载合闸为例来学习一下励磁涌流产生的原因。

我们先来了解一下剩磁的概念：下图曲线是铁磁性材料特有的曲线，对于一个没有被磁化的铁磁材料，其磁感应强度B会随着磁场强度H的增加沿图中虚线所示的路径，逐渐增强，当到达a点时，磁感应强度B不再随磁场强度H线性增加，而是趋于平稳，此时铁磁材料达到磁饱和。

此时若磁场强度H逐渐减小到0，磁感应强度B并不会沿图中虚线路径减小到0，而是由a点下降到b点，在b点剩余的磁感应强度B称为剩磁。

讲到这里相信大家对磁饱和以及剩磁的概念已经了解到根（wan）深（quan）蒂（bu）固(dong)的程度了吧！下面开始正题:变压器是一个电磁元件，其磁通的建立和维持需要励磁电流，当变压器空载投入或外部故障切除后电压恢复时，可能会出现数值很大的励磁电流称为励磁涌流。

变压器稳态运行情况下，设绕组端电压u为：忽略变压器的漏抗和绕组电阻，设匝数N=1，则用标幺值表示的电压u与磁通Φ之间的关系为：当变压器空载合闸时，由电压u与磁通Φ之间的微分方程求解可得：式中：C为积分常数。

由于铁芯中的磁通不能突变，设变压器空载投入瞬间（t=0）时铁芯的ΦSY剩磁为ΦSY，则积分常数C为：于是空载合闸时变压器铁心中的磁通为：式中第一项为稳态磁通，后两项为暂态磁通，若及及变压器损耗，暂态磁通将会随时间衰减，一般大容量变压器约为5-10秒，小容量变压器约为0.2秒左右。

以上推导都是大家在大学期间学习的知识，相信大家记（wang）忆（gan）犹（jing）新（le）。

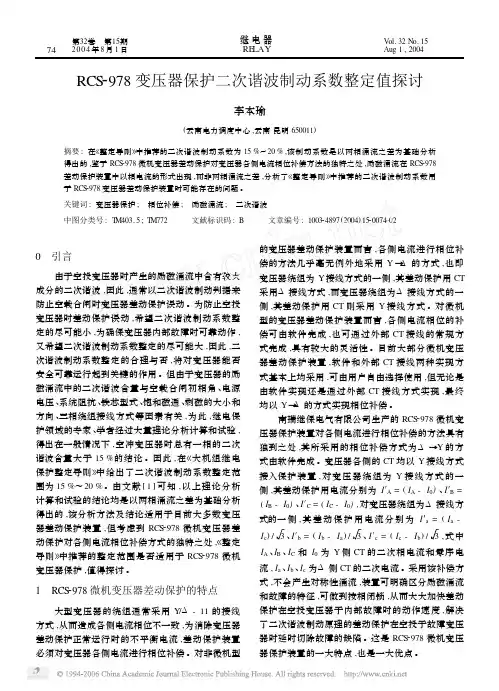

RCS2978变压器保护二次谐波制动系数整定值探讨李本瑜(云南电力调度中心,云南昆明650011)摘要:在《整定导则》中推荐的二次谐波制动系数为15%～20%,该制动系数是以两相涌流之差为基础分析得出的,鉴于RCS2978微机变压器差动保护对变压器各侧电流相位补偿方法的独特之处,励磁涌流在RCS2978差动保护装置中以相电流的形式出现,而非两相涌流之差,分析了《整定导则》中推荐的二次谐波制动系数用于RCS2978变压器差动保护装置时可能存在的问题。

关键词:变压器保护;　相位补偿;　励磁涌流;　二次谐波中图分类号:T M403.5;T M772 文献标识码:B 文章编号:100324897(2004)15200742020　引言由于空投变压器时产生的励磁涌流中含有较大成分的二次谐波,因此,通常以二次谐波制动判据来防止空载合闸时变压器差动保护误动。

为防止空投变压器时差动保护误动,希望二次谐波制动系数整定的尽可能小,为确保变压器内部故障时可靠动作,又希望二次谐波制动系数整定的尽可能大,因此,二次谐波制动系数整定的合理与否,将对变压器能否安全可靠运行起到关键的作用。

但由于变压器的励磁涌流中的二次谐波含量与空载合闸初相角、电源电压、系统阻抗、铁芯型式、饱和磁通、剩磁的大小和方向、三相绕组接线方式等因素有关,为此,继电保护领域的专家、学者经过大量理论分析计算和试验,得出在一般情况下,空冲变压器时总有一相的二次谐波含量大于15%的结论。

因此,在《大机组继电保护整定导则》中给出了二次谐波制动系数整定范围为15%～20%。

由文献[1]可知,以上理论分析计算和试验的结论均是以两相涌流之差为基础分析得出的,该分析方法及结论适用于目前大多数变压器差动保护装置,但考虑到RCS2978微机变压器差动保护对各侧电流相位补偿方式的独特之处,《整定导则》中推荐的整定范围是否适用于RCS2978微机变压器保护,值得探讨。
