四川大学微机保护实验报告 实验十二 微机变压器比率差动、谐波制动特性实验

微机保护实验报告试验一变压器差动保护试验一、试验目的1.熟悉变压器纵差保护的组成原理及整定值的调整方法。

2.了解差动保护制动特性的特点，加深对微机保护的认识。

3.学习微机型继电保护试验测试仪的测试原理和方法差动保护作为变压器的主保护，配置有波形对称原理的差动保护和差动电流速断保护。

其中，差动电流速断保护能在变压器区严重故障时快速跳开变压器的各侧开关。

二、试验原理电力变压器是电力系统中不可缺少的电力设备。

其故障分为部故障和外部故障两种。

电流差动保护不但能够正确的区分区外故障，而且不需要与其他元件的保护配合，就可以无延时地切除区各种故障，具有独特的特点而被广泛的用作变压器的主保护。

图1所示为三绕组变压器差动保护的原理接线图。

图2为工况下，变压器相关电气量的向量关系图。

这里以Y/△-11主变接线为例，传统继电器差动保护是通过把主变高压侧的二次CT接成△，把低压侧的二次CT接成Y型，来平衡主变高压侧与低压侧的30度相位差的，然后再通过二次CT变比的不同来平衡电流大小的，接线时要求接入差动继电器的电流要相差180度，即是逆极性接入。

而微机保护要求接入保护装置的各侧CT均为Y型接线，显而易见移相是通过软件来完成的，下面来分析一下微机软件移相原理。

变压器差动保护软件移相均是移Y型侧，对于∆侧电流的接线，TA二次电流相位不调整。

电流平衡以移相后的Y型侧电流为基准，△侧电流乘以平衡系数来平衡电流大小。

若∆侧为△-11接线，软件移相的向量图如图2。

1I、2I分别为变压器一次侧和二次侧的电流，参考方向为母线指向变压器；'1I、'2I分别为相应的电流互感器二次侧电流。

流入差动继电器KD的电流为：''12rI I I=+保护动作的判据为：图1差动保护接线图图2工况向量关系图r set I I ≥设变压器的变比12T U n U =，并且选择电流互感器的变比，使得21TA T TA n n n =，则经推算可得：122T r TA n I I I n +=忽略变压器的损耗，正常运行和区外故障时，一次电流的关系为210T I n I +=。

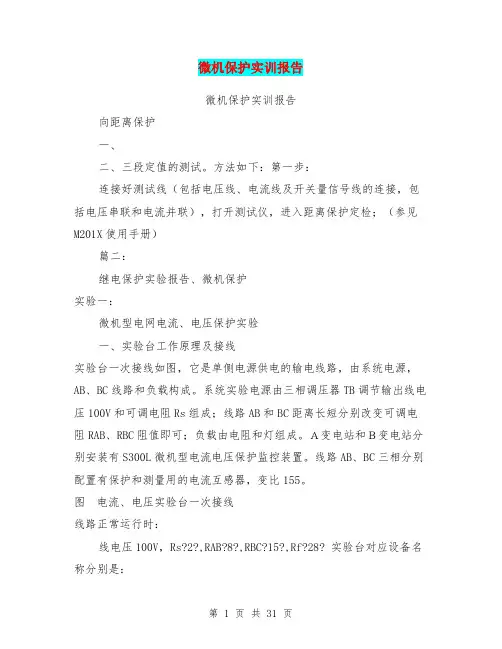

微机保护实训报告微机保护实训报告向距离保护一、二、三段定值的测试。

方法如下：第一步：连接好测试线（包括电压线、电流线及开关量信号线的连接，包括电压串联和电流并联），打开测试仪，进入距离保护定检；（参见M201X使用手册）篇二：继电保护实验报告、微机保护实验一：微机型电网电流、电压保护实验一、实验台工作原理及接线实验台一次接线如图，它是单侧电源供电的输电线路，由系统电源，AB、BC线路和负载构成。

系统实验电源由三相调压器TB调节输出线电压100V和可调电阻Rs组成；线路AB和BC距离长短分别改变可调电阻RAB、RBC阻值即可；负载由电阻和灯组成。

Ａ变电站和Ｂ变电站分别安装有S300L微机型电流电压保护监控装置。

线路AB、BC三相分别配置有保护和测量用的电流互感器，变比155。

图电流、电压实验台一次接线线路正常运行时：线电压100V，Rs?2?,RAB?8?,RBC?15?,Rf?28? 实验台对应设备名称分别是：（1） 1KM、2KM：分别为A变电站和B变电站模拟断路器；（2）RAB、RBC：分别是线路AB和BC模拟电阻；（3）3KM、4KM：分别是线路AB和BC短路实验时模拟断路器；（4）3QF、4QF：分别是线路AB和BC模拟三相、两相短路开关；二、实验内容：1、正确连接保护装置A站、B站的电流保护回路和测量回路，注意电流互感器接线。

2、合上电源开关，调节调压器电压从0V升到100V，根据计算得到：A站IB站I IA.set7 A，I IIA.set3 A，I IIIA.set2 A，tA? 0 s， tA IIIIIIIII0.5 s，tA1 s；IB.set，I IIIB.setA，tB?s，tB Is，将整定值分别在S300L保护监控装置A站、B站保护中设定。

注：A站保护配置电流I、II、III段保护，B站只配置电流I、III段保护。

3、正常运行：调节Rs?2?,RAB?8?,RBC15，分别合上1KM、2KM ，使A站、B 站投入运行，此时指针式电流、电压表及S300L保护监控装置显示正常运行状态的电气量。

变压器差动保护实验报告1#主变差动保护试验报告继电保护检验报告设备名称: 主变差动保护安装地点: 继保室负责人: 刁俊起检验性质: 新安装检验试验日期: 2012.11.24开关编号: 510、410检验单位: 山东送变电工程公司试验人员: 王振报告编写:校核:审核:刁俊起风雨殿风电场RCS-9671CS变压器差动保护装置检验报告(新安装检验)试验日期: 2012年11月24日3绝缘及耐压试验:按下表测量端子进行分组，采用1000V摇表分别测量各组回路对地及各组回路之间的绝缘电阻，绝缘电阻值均应大于10MΩ。

在保护屏端子排处将所有电流、电压及直流回路的端子连在一起，并将电流、电压回路的接地点解开。

整个回路对地施加工频电压为1000V、历时为1分钟的介质强度试验，试验4工作电源检查(1)直流电源缓慢上升时的自启动性能检验。

直流电源从零缓慢升至80%额定电压值，此时逆变电源插件应正常工作，逆变电源指示灯都应亮,保护装置应没有误动作或误发信号的现象，(失电告警继电器触点返回)。

检查结果合格(2)拉合直流电源时的自启动性能。

直流电源调至80%额定电压，断开、合上检验直流电源开关，逆变电源插件应正常工作(失电告警继电器触点动作正确)。

检查结果合格(3)工作电源输出电压值及稳定性检测保护装置所有插件均插入，分别加80%、100%、110%的直流额定电压，电源监视指示灯、液晶显示器及保护装置均处于正常工作状态，测量电源输出电压值如下: 5初步通电检查(1)打印机检验:检查结果合格(2)键盘和液晶显示检验:检查结果合格(3)保护定值整定及失电保护功能检验:检查结果合格(4)时钟设置及失电保护功能检验检查结果合格(5)软件版本和程序校验码的核对6电气特性试验6.2开出检验6.3功耗测量:(记录功耗最大一侧的测量数据)6.4模/数变换系统检查:6.4.1零漂检查:利用人机对话打印出采样值的零漂(不加任何交流量时的正常采样值)，电流、电压回路6.4.2电流通道刻度检查模拟量测量误差应不超过?5%。

实验三 变压器比率差动保护一、 实验目的1. 了解比率差动保护、增量差动保护的动作特性；2．熟悉变压器的接线钟点数，掌握各种接线形式的电流补偿方法； 3. 熟悉比率差动保护、差流速断保护、差流越限保护的原理； 4. 熟悉比率差动保护的逻辑组态方法。

二、实验原理及逻辑框图1．比率差动保护比率差动保护能反映变压器内部相间短路故障、高（中）压侧单相接地短路及匝间层间短路故障，该保护需要考虑励磁涌流和过励磁运行工况，同时也要考虑TA 断线、TA 饱和、TA 暂态特性不一致的情况。

由于变压器联结组不同和各侧TA 变比的不同，变压器各侧电流幅值相位也不同，差动保护首先要消除这些影响。

本保护装置利用数字的方法对变比和相位进行补偿，以下说明均基于已消除变压器各侧电流幅值相位差异的基础之上。

（1）比率差动动作方程⎪⎩⎪⎨⎧>-+-+≥≤<-+≥≤>eres e res res e op ope res res res res op op res res op op I I I I I I S I I I I I I I S I I I I I I 6),6(6.0)6(6),(,0.0.0.0.0.0.0.当当当 (3-1) opI 为差动电流，0.op I 为差动最小动作电流整定值，res I 为制动电流，0.res I 为最小制动电流整定值，S 为比率制动系数整定值，各侧电流的方向都以指向变压器为正方向。

对于两侧差动：..12|I +I |O P I = (3-2)..12|I I |2res I -=(3-3)1∙I ，2∙I 分别为变压器高、低压侧电流互感器二次侧的电流。

对于三侧及以上数侧的差动：...12k |I +I +I |O P I =+(3-4)...12k max |I ||I ||I |resI ⎡⎤=⎢⎥⎣⎦，，，(3-5)式中：43<<K ，...12k I I I ，，，分别为变压器各侧电流互感器二次侧的电流。

1 比率制动差动保护特性随着计算机技术在继电保护领域日益广泛的应用，比率制动特性的差动保护作为双圈及三圈变压器的主保护具有动作可靠，实时数据采集、计算、比较、判断等较为方便简单等优点，得到用户的认可。

所谓比率制动特性差动保护简单说就是使差动电流定值随制动电流的增大而成某一比率的提高。

使制动电流在不平衡电流较大的外部故障时有制动作用。

而在内部故障时，制动作用最小。

图1中曲线1为差动回路的不平衡电流，它随着短路电流的增大而增大。

根据差动回路接线方法的不同，在整定时，通过调整不平衡比例系数使得计算机在实时计算时的ibp最小。

曲线2是无制动时差动保护的整定电流，它是按躲过最大不平衡电流ibpma x来整定的。

曲线3为变压器差动保护区内短路时的差电流，它随短路电流的增大而线性的增大。

曲线4为具有制动特性的差动继电器的差动保护特性。

在无制动时，曲线3与曲线2相交于b点，这时保护的不动作区为ob′，即保护区内短路时的短路电流必须大于ob′所代表的电流值时，保护才能动作。

在有制动时，曲线3与曲线4相交于a点，短路电流只要大于oa′所代表的电流值，保护即能动作。

oa′<OB′，这说明在同样的保护区内短路状态下，有制动特性的差动保护比无制动特性的差动保护灵敏度要高。

在实际的变压器差动保护装置中，其比率制动特性如下图2所示:图2中平行于横坐标的ab段称为无制动段，它是由启动电流和最小制动电流构成的，动作值不随制动电流变化而变化。

我们希望制动电流小于变压器额定电流时无制动作用，通常选取制动电流等于被保护变压器高压侧的额定电流的二次值。

即: izd=ie/nlh图2中斜线的斜率为基波制动斜率，当区外故障时短路电流中含有大量生产非周期分量，制动izdo增大，当动作电流idzo大于启动电流时，制动电流和动作电流的交点d必落在制动区内。

当区内故障时，差电流即动作电流为全部短路电流，制动电流则为流过非电源侧的短路电流，数值较小，平行于纵、横轴的二直线交点必落在动作区内，差动保护可靠动作。

差动变压器实验报告差动变压器实验报告引言：差动变压器是一种常用的电力设备，用于保护电力系统中的变压器。

本次实验旨在深入了解差动变压器的原理和工作机制，并通过实验验证其性能。

一、实验目的：1. 掌握差动变压器的基本原理和结构；2. 了解差动保护的工作原理；3. 通过实验验证差动变压器的性能。

二、实验仪器与设备：1. 差动变压器实验装置；2. 电源；3. 电流互感器；4. 电压互感器；5. 示波器。

三、实验原理：差动变压器是由两个或多个互感器组成的，其中一个为主互感器，其余为副互感器。

主互感器的一侧与电源相连，另一侧与负载相连。

副互感器的一侧与主互感器的相同端子相连，另一侧与差动继电器相连。

差动保护的基本原理是通过比较主互感器和副互感器的输出信号来判断系统是否发生故障。

在正常情况下，主互感器和副互感器的输出信号相等，差动继电器不动作；而在发生故障时，由于主互感器和副互感器的输出信号不同，差动继电器会动作，从而实现对系统的保护。

四、实验步骤：1. 将差动变压器实验装置接入电源，调整电压和电流的大小；2. 通过电流互感器和电压互感器分别测量主互感器和副互感器的输出信号；3. 将测得的信号输入示波器，观察波形；4. 通过改变电流和电压的大小，以及引入不同的故障情况，观察差动继电器的动作情况。

五、实验结果与分析：通过实验观察，我们可以得到以下结论：1. 在正常情况下，主互感器和副互感器的输出信号相等，差动继电器不动作；2. 在发生故障时，主互感器和副互感器的输出信号不同，差动继电器会动作；3. 不同类型的故障会导致差动继电器的动作时间和动作方式不同。

六、实验总结：通过本次实验，我们深入了解了差动变压器的原理和工作机制，并通过实验验证了其性能。

差动变压器作为一种重要的保护设备，在电力系统中起着至关重要的作用。

掌握差动保护的原理和应用，对于保障电力系统的安全运行具有重要意义。

在今后的学习和工作中，我们应该进一步加深对差动变压器的理解和应用，不断提高自己的技能和知识水平。

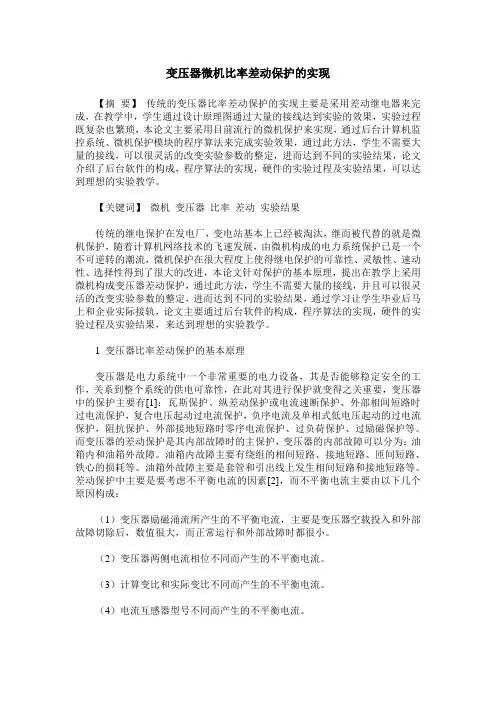

变压器微机比率差动保护的实现【摘要】传统的变压器比率差动保护的实现主要是采用差动继电器来完成，在教学中，学生通过设计原理图通过大量的接线达到实验的效果，实验过程既复杂也繁琐，本论文主要采用目前流行的微机保护来实现，通过后台计算机监控系统、微机保护模块的程序算法来完成实验效果，通过此方法，学生不需要大量的接线，可以很灵活的改变实验参数的整定，进而达到不同的实验结果，论文介绍了后台软件的构成，程序算法的实现，硬件的实验过程及实验结果，可以达到理想的实验教学。

【关键词】微机变压器比率差动实验结果传统的继电保护在发电厂，变电站基本上已经被淘汰，继而被代替的就是微机保护，随着计算机网络技术的飞速发展，由微机构成的电力系统保护已是一个不可逆转的潮流，微机保护在很大程度上使得继电保护的可靠性、灵敏性、速动性、选择性得到了很大的改进，本论文针对保护的基本原理，提出在教学上采用微机构成变压器差动保护，通过此方法，学生不需要大量的接线，并且可以很灵活的改变实验参数的整定，进而达到不同的实验结果，通过学习让学生毕业后马上和企业实际接轨，论文主要通过后台软件的构成，程序算法的实现，硬件的实验过程及实验结果，来达到理想的实验教学。

1 变压器比率差动保护的基本原理变压器是电力系统中一个非常重要的电力设备，其是否能够稳定安全的工作，关系到整个系统的供电可靠性，在此对其进行保护就变得之关重要，变压器中的保护主要有[1]：瓦斯保护、纵差动保护或电流速断保护、外部相间短路时过电流保护，复合电压起动过电流保护，负序电流及单相式低电压起动的过电流保护，阻抗保护、外部接地短路时零序电流保护、过负荷保护、过励磁保护等。

而变压器的差动保护是其内部故障时的主保护，变压器的内部故障可以分为：油箱内和油箱外故障。

油箱内故障主要有绕组的相间短路、接地短路、匝间短路、铁心的损耗等。

油箱外故障主要是套管和引出线上发生相间短路和接地短路等。

差动保护中主要是要考虑不平衡电流的因素[2]，而不平衡电流主要由以下几个原因构成：（1）变压器励磁涌流所产生的不平衡电流，主要是变压器空载投入和外部故障切除后，数值很大，而正常运行和外部故障时都很小。

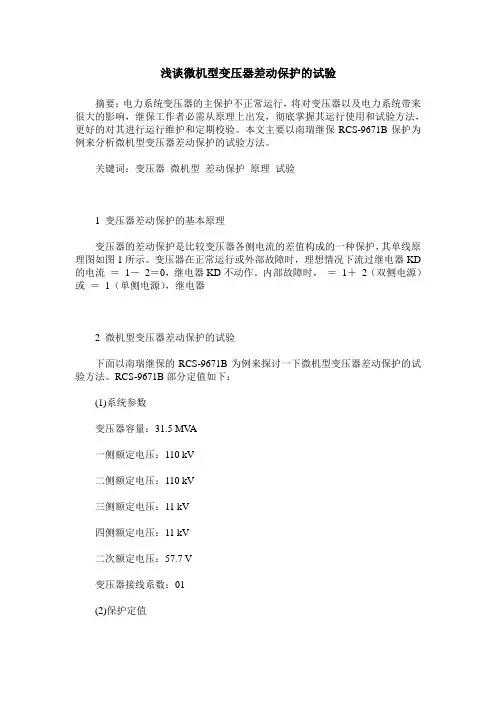

浅谈微机型变压器差动保护的试验摘要：电力系统变压器的主保护不正常运行，将对变压器以及电力系统带来很大的影响，继保工作者必需从原理上出发，彻底掌握其运行使用和试验方法，更好的对其进行运行维护和定期校验。
