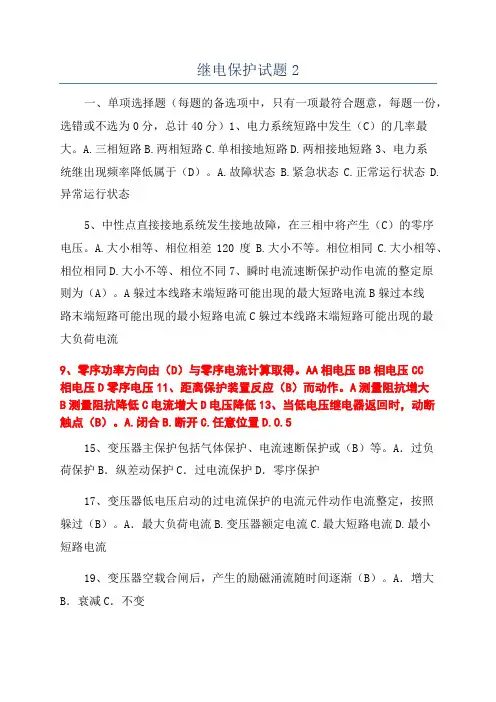

继电保护试题2一、单项选择题（每题的备选项中，只有一项最符合题意，每题一份，选错或不选为0分，总计40分）1、电力系统短路中发生（C）的几率最大。
A.三相短路B.两相短路C.单相接地短路D.两相接地短路3、电力系统继出现频率降低属于（D）。
A.故障状态B.紧急状态C.正常运行状态D.异常运行状态5、中性点直接接地系统发生接地故障，在三相中将产生（C）的零序电压。
A.大小相等、相位相差120度B.大小不等。
相位相同C.大小相等、相位相同D.大小不等、相位不同7、瞬时电流速断保护动作电流的整定原则为（A）。
A躲过本线路末端短路可能出现的最大短路电流B躲过本线路末端短路可能出现的最小短路电流C躲过本线路末端短路可能出现的最大负荷电流9、零序功率方向由（D）与零序电流计算取得。
AA相电压BB相电压CC相电压D零序电压11、距离保护装置反应（B）而动作。
A测量阻抗增大B测量阻抗降低C电流增大D电压降低13、当低电压继电器返回时，动断触点（B）。
A.闭合B.断开C.任意位置D.0.515、变压器主保护包括气体保护、电流速断保护或（B）等。
A．过负荷保护B．纵差动保护C．过电流保护D．零序保护17、变压器低电压启动的过电流保护的电流元件动作电流整定，按照躲过（B）。
A．最大负荷电流B.变压器额定电流C.最大短路电流D.最小短路电流19、变压器空载合闸后，产生的励磁涌流随时间逐渐（B）。
A．增大B．衰减C．不变21、对于容量在（A）单独运行变压器应装设纵差动保护。
A．1000KVA以上B．1000KVA以下C．800KVA以上D．400KVA以上23、变压器出现励磁涌流时，如不采取措施，差动保护将（B）。
A．正确动作B．误动作C．不动作25、电动机负序电流保护动作时限特性，可以根据需要选择定时限特性或（C）。
A．长延时特性B．短延时特性C．反时限特性27、电动机电流速断保护定值按照（B）整定A．躲过电动机最大启动电流B．躲过电动机的最小启动电流C．躲过外部故障切除后电动机的最大启动电流，以及外部三相短路故障时电动机向外提供的最大反馈电流D.躲过电动机的最小负荷电流29、电动机的过负荷保护的动作对象可以根据需要设置动作跳闸或动作于（A）。
继电保护复习题（附参考答案）第一章绪论1. 问：什么是继电保护？答：继电保护是电力系统自动化的重要组成部分，它通过检测电力系统中的电气量（如电流、电压、频率等），在发生故障时迅速切除故障元件，保护电力系统的安全稳定运行。
2. 问：继电保护的主要作用是什么？答：继电保护的主要作用包括：- 及时切除故障元件，防止故障扩大；- 减少故障对电力系统稳定性的影响；- 提高电力系统的供电可靠性；- 便于电力系统运行维护。
3. 问：继电保护的基本原理是什么？答：继电保护的基本原理是：当电力系统发生故障时，电气量（如电流、电压、频率等）会发生变化，继电保护装置通过检测这些变化，判断是否发生故障，并发出切除故障元件的指令。
第二章电流保护4. 问：什么是电流保护？答：电流保护是继电保护中最为常见的一种保护，它根据电流的大小来判断是否发生故障。
5. 问：电流保护的类型有哪些？答：电流保护的类型包括：- 零序电流保护；- 正序电流保护；- 负序电流保护；- 差动电流保护；- 电流速断保护；- 过电流保护；- 零序过电流保护。
6. 问：电流保护的整定原则是什么？答：电流保护的整定原则包括：- 根据被保护元件的额定电流和短路电流进行整定；- 确保在故障发生时，保护装置能够可靠动作；- 避免误动作。
7. 问：什么是电流互感器？答：电流互感器是一种将高电流变换为低电流的装置，它用于电流保护的电流检测。
第三章电压保护8. 问：什么是电压保护？答：电压保护是继电保护中的一种，它根据电压的大小来判断是否发生故障。
9. 问：电压保护的类型有哪些？答：电压保护的类型包括：- 低电压保护；- 高电压保护；- 零序电压保护；- 正序电压保护；- 负序电压保护。
10. 问：电压保护的整定原则是什么？答：电压保护的整定原则包括：- 根据被保护元件的额定电压和短路电压进行整定；- 确保在故障发生时，保护装置能够可靠动作；- 避免误动作。
第四章阻抗保护11. 问：什么是阻抗保护？答：阻抗保护是继电保护中的一种，它根据阻抗的大小来判断是否发生故障。
一、填空题1.加强继电保护试验仪器、仪表的管理工作，每1～2 年应对微机型继电保护试验装置进行一次全面检测，确保试验装置的准确度及各项功能满足继电保护试验的要求，防止因试验仪器、仪表存在问题而造成继电保护误整定、误试验。
2.保护及相关二次回路和高频收发信机的电缆屏蔽层应使用截面不小于4mm2多股铜质软导线可靠连接到等电位接地网的铜排上。
3.新、扩建或改造的变电站直流系统的馈出网络应采用辐射状供电方式。
4.某变电站电压互感器的开口三角形B相接反，则正常运行时，如一次侧运行电压为110kV，开口三角形的输出为200V。
5.电流互感器本身造成的测量误差是由于有励磁电流存在，其角度误差是励磁支路呈现为电感性使一、二次电流有不同相位，造成角度误差。
6.在各类保护装置接入电流互感器二次绕组时，应考虑到既要消除保护死区，同时又要尽可能减轻电流互感器本身故障时所产生的影响。
7.在自动低频减负荷装置切除负荷后，不允许使用备用电源自动投入装置将所切除的负荷送出。
8.220kV电网中，电压互感器的开口三角绕组电压是100V 。
9.为相量分析简便，电流互感器一、二次电流相量的正向定义应取减极性标注。
10.查找220V直流系统接地使用表计的内阻应不小于2000Ω/V。
11.我国110kV及以上系统的中性点均采用直接接地方式。
12.中性点经消弧线圈接地的小电流接地系统中，消弧线圈采用过补偿方式。
13.小母线的材料多采用铜。
14.为了限制故障的扩大，减轻设备的损坏。
提高系统的稳定性，要求继电保护装置具有快速性。
15.使用万用表进行测量时，测量前应首先检查表头指针是否在零位。
16.功率方向继电器的电流和电压为IA 、UBC，IB、UCA,IC、UAB时，称为90°接线。
17.电力系统发生振荡时，振荡中心电压的波动情况是幅度最大。
18.闭锁式纵联保护电力载波通道用相一地高频通道方式来传送被保护线路两侧的比较信号。
19.在大接地电流系统中，当相邻平行线停运检修并在两侧接地时，电网接地故障线路通过零序电流，将在该运行线路上产生零序感应电流，此时在运行线路中的零序电流将会增大。
电力系统继电保护试题2及参考答案一、单项选择题(每小题2分，共30分。
从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。
)1.电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③ )不满足要求，则要与相邻线路限时电流速断保护配合。
①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统(② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(② )。
①100％②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若I J=-Ic，则U J应为(② )①U AB②-U AB③U B④-U C6．电流速断保护定值不能保证( ② )时，则电流速断保护要误动作，需要加装方向元件。
①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④ )。
①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(③ )的后果。
①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。
调节方法是改变电抗变换器DKB (④ )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的(② )。
①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。
例如I J=I B-I A时，U J=( ② )。
①U B②U B-U A ③U A-U B④U A12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(① )。
1. 继电保护的主要功能是什么？A. 监测电气设备的工作状态B. 保护电气设备免受故障损害C. 监测电气系统的稳定性D. 以上都是答案：D2. 下列哪种保护不属于继电保护？A. 电流保护B. 电压保护C. 防护接地保护D. 防雷保护答案：D3. 电流保护的作用是什么？A. 限制故障电流B. 限制故障电压C. 限制故障频率D. 以上都是答案：A4. 下列哪种继电器适用于过电流保护？A. 热继电器B. 电流继电器C. 电压继电器D. 防护接地继电器答案：B5. 下列哪种继电器适用于过电压保护？A. 热继电器B. 电流继电器C. 电压继电器D. 防护接地继电器答案：C6. 下列哪种继电器适用于差动保护？A. 热继电器B. 电流继电器C. 电压继电器D. 防护接地继电器答案：B7. 下列哪种继电器适用于零序保护？A. 热继电器B. 电流继电器C. 电压继电器D. 防护接地继电器答案：B8. 下列哪种继电器适用于过负荷保护？A. 热继电器B. 电流继电器C. 电压继电器D. 防护接地继电器答案：A二、填空题1. 继电保护按其作用可分为______、______、______、______等。
答案：过电流保护、过电压保护、差动保护、零序保护2. 继电保护按其保护对象可分为______、______、______等。
答案：线路保护、设备保护、系统保护3. 继电保护按其保护原理可分为______、______、______等。
答案：电流保护、电压保护、差动保护4. 继电保护按其保护范围可分为______、______、______等。
答案：线路保护、设备保护、系统保护三、判断题1. 继电保护装置应具备选择性、灵敏性和可靠性。
（）答案：√2. 电流继电器适用于过电流保护。
（）答案：√3. 电压继电器适用于过电压保护。
（）答案：√4. 防护接地继电器适用于零序保护。
（）答案：√5. 热继电器适用于过负荷保护。
（）答案：√四、简答题1. 简述继电保护的作用。
继电保护试题（含参考答案）一、选择题1. 继电保护的基本任务是：A. 提高电力系统的稳定性B. 防止电力系统发生故障C. 在电力系统发生故障时迅速切除故障部分，保证非故障部分继续安全运行D. 提高电力系统的供电可靠性答案：C2. 下列哪种继电器属于电流继电器？A. 热继电器B. 电压继电器C. 时间继电器D. 电流继电器答案：D3. 在继电保护装置中，下列哪种元件用于测量电流的大小？A. 电流互感器C. 时间继电器D. 热继电器答案：A4. 下列哪种故障对电力系统的影响最大？A. 单相接地故障B. 两相短路故障C. 三相短路故障D. 电流不平衡故障答案：C5. 下列哪种继电保护装置主要用于防止过负荷？A. 瞬时电流速断保护B. 反时限过电流保护C. 零序电流保护D. 电压保护答案：B6. 在继电保护装置中，下列哪种元件用于测量电压的大小？B. 电压互感器C. 时间继电器D. 热继电器答案：B7. 下列哪种继电保护装置主要用于检测电流的相位？A. 电流继电器B. 电压继电器C. 时间继电器D. 热继电器答案：A8. 在继电保护装置中，下列哪种元件用于测量时间？A. 电流互感器B. 电压互感器C. 时间继电器D. 热继电器答案：C二、填空题1. 继电保护装置的构成主要包括：______、______、______、______。
答案：测量元件、比较元件、执行元件、辅助元件2. 电流互感器的变比是指：______。
答案：一次侧电流与二次侧电流的比值3. 电压互感器的变比是指：______。
答案：一次侧电压与二次侧电压的比值4. 反时限过电流保护的特点是：______。
答案：动作时间随电流增大而增大5. 零序电流保护主要用于检测：______。
答案：接地故障三、简答题1. 简述继电保护装置的作用。
答案：继电保护装置是电力系统安全运行的重要保证，其主要作用是在电力系统发生故障时迅速切除故障部分，保证非故障部分继续安全运行，从而提高电力系统的供电可靠性。
继电保护试题（附答案）一、选择题（每题5分，共25分）1. 下列哪种设备不是继电保护装置的基本组成部分？A. 电流互感器B. 电压互感器C. 断路器D. 继电器答案：C2. 继电保护装置按功能分类，下列哪种属于主保护？A. 过电流保护B. 零序电流保护C. 低电压保护D. 距离保护答案：D3. 下列哪种保护动作原理是基于电力系统元件的阻抗变化？A. 电流保护B. 电压保护C. 差动保护D. 距离保护答案：D4. 继电保护装置的动作时间与下列哪个因素无关？A. 故障类型B. 故障地点C. 故障切除时间D. 系统运行方式答案：B5. 下列哪种保护装置的动作信号不能传送到远方？A. 电流保护B. 差动保护C. 纵联保护D. 过电压保护答案：D二、填空题（每题5分，共25分）6. 继电保护装置应满足选择性、________、速动性和可靠性四个基本要求。
答案：灵敏性7. 电流互感器的一次侧电流与二次侧电流之间的关系为________。
答案：一次侧电流 / 变比 = 二次侧电流8. 距离保护第二段保护范围为________公里。
答案：809. 差动保护的________差动元件用于检测内部故障。
答案：方向10. 继电保护装置的动作信号可以通过________、________和________等方式传送到远方。
答案：导线、光纤、无线通信三、判断题（每题5分，共25分）11. 继电保护装置可以完全避免电力系统中的故障。
（）答案：×12. 过电流保护是一种常用的主保护。
（）答案：×13. 继电保护装置的动作时间仅与故障类型有关。
（）答案：×14. 差动保护可以检测到电力系统中的所有故障。
（）答案：×15. 继电保护装置的动作信号只能通过导线传送到远方。
（）答案：×四、简答题（每题10分，共30分）16. 请简要说明继电保护装置的基本组成部分及作用。
答案：继电保护装置的基本组成部分包括电流互感器、电压互感器、继电器和执行机构。
继电保护考试题库及答案一、选择题1. 继电保护的作用是（D）。
A. 提高系统的可靠性B. 提高系统的稳定性C. 提高系统的经济性D. 以上都对答案：D2. 下列哪种保护属于主保护（B）。
A. 过电流保护B. 差动保护C. 零序电流保护D. 过电压保护答案：B3. 下列哪种保护属于后备保护（C）。
A. 差动保护B. 电流速断保护C. 过电流保护D. 零序电流保护答案：C4. 下列哪种保护属于辅助保护（A）。
A. 电压互感器保护B. 电流互感器保护C. 差动保护D. 过电流保护答案：A二、填空题1. 继电保护装置的基本组成部分有____、____、____。
答案：测量元件、逻辑判断元件、执行元件2. 继电保护装置应满足的基本要求有____、____、____。
答案：选择性、快速性、可靠性3. 电流互感器的二次侧额定电流一般为____。
答案：5A4. 电压互感器的二次侧额定电压一般为____。
答案：100V三、判断题1. 继电保护装置的动作时间越短，保护效果越好。
（×）2. 主保护的作用是切除故障，后备保护的作用是保证系统的正常运行。
（×）3. 电流互感器的变比误差会影响继电保护装置的动作性能。
（√）4. 电压互感器的角误差会影响继电保护装置的动作性能。
（√）四、简答题1. 简述继电保护装置的作用。
答案：继电保护装置的作用是通过对电力系统各组成部分进行实时监测，当发生故障时，迅速、准确地切除故障部分，以保证电力系统的正常运行，防止故障扩大，降低故障对电力系统的影响。
2. 简述差动保护的工作原理。
答案：差动保护是利用电力系统各侧电流互感器的二次侧电流进行差动比较，当两侧电流不相等时，差动保护动作，切断故障电路。
其工作原理是：当系统正常运行时，两侧电流相等，差动保护不动作；当发生故障时，两侧电流不相等，差动保护动作，切除故障电路。
3. 简述过电流保护的工作原理。
答案：过电流保护是利用电力系统中的电流超过正常运行电流时，保护装置动作，切断故障电路。
继电保护试题及答案一、选择题1. 继电保护装置的主要任务是（）。
A. 测量B. 监视C. 保护D. 控制答案：C2. 电流保护的基本原理是（）。
A. 电压变化B. 电流变化C. 功率变化D. 频率变化答案：B3. 电流速断保护的特点不包括（）。
A. 动作快B. 灵敏度高C. 保护范围小D. 保护范围大答案：D4. 距离保护的基本原理是（）。
A. 测量电流B. 测量电压C. 测量阻抗D. 测量功率答案：C5. 变压器差动保护的主要作用是（）。
A. 防止过载B. 防止过热C. 防止短路D. 防止过电压答案：C二、填空题1. 继电保护装置的四项基本任务是_______、_______、_______、_______。
答案：故障检测、故障定位、故障隔离、恢复供电2. 电流保护中，当通过保护装置的电流超过_______时，保护装置动作。
答案：设定值3. 距离保护装置中，测量_______是其核心。
答案：阻抗4. 变压器差动保护是利用_______原理构成的。
答案：电流相位比较5. 继电保护装置的动作时间应尽可能_______，以减少故障对系统的影响。
答案：短三、判断题1. 继电保护装置的动作时间越短越好。
（）答案：错误。
继电保护装置的动作时间应根据系统稳定性和设备耐受能力合理设置。
2. 电流速断保护的保护范围是无限的。
（）答案：错误。
电流速断保护的保护范围是有限的。
3. 距离保护装置可以测量到系统任意点的故障。
（）答案：错误。
距离保护装置的保护范围是有限的。
4. 变压器差动保护可以保护变压器内部和外部的短路故障。
（）答案：正确。
5. 继电保护装置的灵敏度越高越好。
（）答案：错误。
继电保护装置的灵敏度应根据实际需要合理设置，过高的灵敏度可能导致误动作。
四、简答题1. 简述继电保护装置的基本原理。
答案：继电保护装置的基本原理是通过检测电力系统中的异常情况（如电流、电压、频率等的变化），并根据预设的逻辑判断故障类型和位置，然后通过执行相应的控制命令（如断路器跳闸）来隔离故障部分，保护电力系统的安全稳定运行。
初级工题一、填空题1、由_______、________、_______和用电设备组成的有机整体称为电力系统。
答案:发电厂;输电线路;变电站2、电气设备的金属外壳接地属________接地;避雷针接地属________接地。
答案:保护;工作3、电力系统常见的短路类型有_________、________、_________、_________及断线。
答案:三相短路;两相短路;单相接地短路;两相接地短路4、在运行中电压互感器二次侧不允许_______,电流互感器二次侧不允许________。
答案:短路;开路5、电力系统发生短路故障时,通常伴有________增大、________降低,以及__________改变等现象。
答案:电流;电压;电流与电压间的相位角6、误接线包括__________、__________和_________。
答案:漏接线;接错线;拆错线7、对继电保护的基本要求是________、________、_______、________。
答案:可靠性;选择性;快速性;灵敏性8、按继电保护所起的作用可分为_______保护,_______保护和_______保护。
答案:主;后备;辅助9、电流速断的保护范围在__________方式下最大。
答案:最大运行10、电压速断的保护范围在_______方式下最大。
11、目前采用最广泛的中性点运行方式有_____________、__________和_________。
答案:中性点直接接地;中性点不接地;中性点经消弧线圈接地12、小接地电流系统中,单相接地故障时,故障相对地电压为_______,中性点对应电压升高为_______,其它两相对地电压升为_________。
答案:0V;相电压;倍的相电压(或线电压)13、断路器具有______能力,能_______负荷电流和短路电流,是进行________的主要工具,是继电保护装置的执行机构。
答案:灭弧;切断;倒闸操作14、零序电流滤过器只有在_______故障时,才有零序电流输出。
一、填空题：1、变压器气体保护的作用是保护变压器内部线圈短路或铁芯故障，并反映变压器油面下降。
2、变压器瓦斯保护分为轻瓦斯和重瓦斯保护，其中重瓦斯保护动作于跳闸，轻瓦斯保护动作于发信号。
3、BCH一2型差动继电器，其短路线圈的作用是为了躲变压器励磁涌流。
4、差动保护因变压器各侧电流互感器型号不同而产生不平衡电流，解决办法是在整定计算时引入同型系数。
5、变压器差动保护由于变压器调压抽头改变而产生不平衡电流，解决办法是在整定计算时提高保护动作值。
6、采用BCH-2构成的变压器差动保护的基本侧是以流入差动继电器的二次电流的大小决定的。
7、为了防止变压器外部短路引起变压器线圈的过电流及作为变压器本身差动保护和气体保护的后备，变压器必须装设相间短路过电流保护。
8、中性点直接接地的变压器零序电流保护，保护用的电流互感器应装于中性点引出线上。
9、单母线分段接线的双绕组变压器，相间短路后备保护第一时限应断开分段断路器，第二时限断开变压器各侧断路器。
10、变压器复合电压起动的过电流保护，负序电压主要反应不对称短路故障，正序电压反应三相对称短路故障。
?11、双绕组降压变压器复合过电流保护，电压元件应接于低压侧电压互感器上。
二、选择题：1.对于单侧电源的双绕组变压器，采用带制动线圈的差动保护，其制动线圈B(A)应装在电源侧；(B)应装在负荷侧；(C) 应装在电源侧或负荷侧；(D)可不用。
2、当变压器外部故障时，有较大的穿越性短路电流流过变压器，这时变压器的差动保护C。
(A)立即动作；（B）延时动作；（C）不应动作；（D）视短路时间长短而定。
3、变压器励磁涌流可达变压器额定电流的A。
（A）6-8倍；（B）1-2倍；（C）10-12倍；（D）14-16倍。
4、变压器励磁涌流的衰减时间为B。
（A）1.5-2s；（B）0.5-1 s；（C）3-4 s；（D）4.5-5 s。
5、变压器差动保护差动继电器内的平衡线圈消除哪一种不平衡电流B（A）励磁涌流产生的不平衡电流；（B）两侧相位不同产生的不平衡电流；（C）二次回路额定电流不同产生的不平衡电流；（D）两侧电流互感器的型号不同产生的不平衡电流。
继电保护考试题（含答案）一、单选题（共100题，每题1分，共100分）1.母线充电保护（）。
A、利用母联断路器给另一母线充电的保护B、只是在母线充电时才投入使用，因此，属于后备保护的一种C、母线故障的后备保护D、是指利用母线上任一断路器给母线充电的保护正确答案：A2.绝缘监视装置给出信号后，用（，方法查找故隊线路，因此该装置适用子（情况。
A、检测零序电流，出线多B、依次拉闸，出线少C、依次拉闸，出线多D、检测零序电压，出线少正确答案：B3.同期继电器是反映母线电压和线路电压的（）重合闸。
A、幅值之差B、相位之差C、矢量之差D、以上都不对正确答案：C4.（）的出现，是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征A、短路电流B、正序分量C、负序分量D、零序分量正确答案：D5.阻抗继电器中受振荡影响最小的是（A、全阻抗继电器B、方向阻抗继电器C、功率方向继电器D、椭圆特性阻抗继电器正确答案：D6.双母线的电流差动保护，当故障发生在母联断路器与母联TA之间时出现动作死区，此时应该（）A、启动远方跳闸B、启动母联失灵（或死区）保护C、启动失灵保护远方及远方跳闸D、启动母联电流相位比较式母线差动保护正确答案：B7.采用90°接线的功率方向继电器，是采用( ）作为参考量去判断电流相位的。
A、零序电压B、非故障相间电压C、非故障相电流D、故障相电压正确答案：B8.在电力系统中，采用快速保护、自动重合闸装置、自动按频率减负荷装置等都是保证(）的重要措施。
A、保护的灵敏性B、保护的可靠性C、系统稳定D、保证负荷在故障时不停电正确答案：C9.电力系统继电保护是反映线路的（），并且动作于断路器跳闸将故障切除A、故障B、正常运行状态C、过负荷D、异常运行状态正确答案：A10.中性点不按地电网的单相找地故障出现较多时，为反应单相接地故障，常买用（）A、零序电流保护B、零序功率方向保护C、零序电压保护D、绝缘监视装置正确答案：A11.比率制动保护中设置比率制动的原因是（A、提高保护动作速度B、使继电器动作电流随外部不平衡电流增加而提高C、使继电器动作电流不随外部不平衡电沆增加而提高D、提高内部故障时保护动作的可靠性正确答案：B12.下面的说法中正确的是(）A、系统发生振荡时电流和电压值都往复摆动，并且三相严重不对称B、零序电流保护在电网发生振荡时容易误动作C、有一电流保护其动作时限为D、距离保护在系统发生振荡时容易误动作，所以系统发生振荡时应断开距离保护投退连正确答案：C13.从滅小系统振荡的影响出发,距离保护的测量元件应采用（，阻抗继电器。
继电保护考试题库及答案一、选择题1. 继电保护的主要作用是（）。
A. 防止电力系统过负荷B. 防止电力系统短路C. 防止电力系统过电压D. 保护电力系统设备安全答案：D2. 下列哪种故障不适宜采用继电保护装置进行保护？（）A. 线路短路B. 变压器内部故障C. 电动机过负荷D. 电压互感器故障答案：D3. 下列哪个元件的继电保护装置一般采用电流保护？（）A. 发电机B. 变压器C. 线路D. 电动机答案：C4. 下列哪个保护属于主保护？（）A. 过电流保护B. 差动保护C. 电流速断保护D. 低电压保护答案：B5. 下列哪个保护属于后备保护？（）A. 过电流保护B. 差动保护C. 电流速断保护D. 线路纵差保护答案：A二、判断题1. 继电保护装置的动作时间应尽可能短，以减小故障对电力系统的影响。
（）答案：错误2. 继电保护装置的可靠性是指保护装置在规定的条件下，不发生误动作。
（）答案：错误3. 电流保护是一种按照电流大小进行动作的保护装置，其特点是动作速度快。
（）答案：错误4. 差动保护是一种按照电气设备两侧电流差进行动作的保护装置，其特点是动作可靠。
（）答案：正确5. 继电保护装置的灵敏度是指保护装置对故障的反应能力。
（）答案：正确三、简答题1. 简述继电保护装置的作用。
答案：继电保护装置的作用主要有以下几点：（1）保护电力系统设备安全，防止设备损坏。
（2）迅速切除故障，减轻故障对电力系统的影响。
（3）提高电力系统的稳定性。
（4）为电力系统运行提供必要的保护措施。
2. 简述过电流保护的工作原理。
答案：过电流保护是当线路中的电流超过规定值时，保护装置动作，切断故障线路。
其工作原理是利用电流继电器检测线路中的电流，当电流超过规定值时，电流继电器动作，启动断路器跳闸。
3. 简述差动保护的工作原理。
答案：差动保护是利用电气设备两侧电流的差值进行动作的保护装置。
当设备两侧电流差值超过规定值时，保护装置动作，切断故障线路。
继电保护试题2一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。
2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。
3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。
4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。
5、在电力系统继电保护装置中,由于采用了电子电路,就出现了（整流）型和（晶体管）型继电保护装置。
6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。
7、电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。
8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。
9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。
10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。
11、互感器一、二次绕组的同极性端子标记通用（L1、K1）为同极性,（L2、K2）为同极性。
12、测量变换器的隔离是把互感器的（有一点接地的二次绕组）与继电保护的（逻辑回路）隔离。
13、电磁式继电器是利用电磁铁的（铁芯）与（衔铁）间的吸引作用而工作的继电器。
14、时间继电器的动作时间是从（线圈上加上规定电压值）的瞬间起至继电器（延时触点闭合）的瞬间止所经历的时间。
15、继电器的（返回参数）与（动作参数）之比,称为返回系数。
16、本线路限时电流速断保护的保护范围一般不超过相邻下一线路的（瞬时电流速断）保护的保护范围,故只需带（0．5s ）延时即可保证选择性。
17、为使过电流保护在正常运行时不误动作,其动作电流应大于（最大负荷电流）；为使过电流保护在外部故障切除后能可靠地返回,其返回电流应大于（最大负荷电流）。
18、为保证选择性,过电流保护的动作时限应按（阶梯）原则整定,越靠近电源处的保护,时限越（长）。
继电保护考试题（含答案）一、判断题（共100题，每题1分，共100分）1.母线差动保护的范围是从母线至线路电流互感器之间的设备。
（）A、正确B、错误正确答案：A2.同一套保护中的启动元件的灵敏度应小于测量元件的灵敏度。
（）A、正确B、错误正确答案：B3.电力系统短路时，电流、电压是突变的，而电力系统振荡时电流、电压的变化是缓慢的且与振荡周期有关。
（）A、正确B、错误正确答案：A4.功率方向继电器能否动作，与加给它的电压、电流的相位差无关。
（）A、正确B、错误正确答案：B5.中性点经消弧线圈接地系统，普遍采用全补偿方式，即补偿后电感电流等于电容电流( )A、正确B、错误正确答案：B6.高频闭锁距离保护能作相邻元件的后备保护。
（）A、正确B、错误正确答案：A7.闭锁式纵联保护在系统发生区外故障时，靠近故障点一侧的保护将作用发信机停信。
（）A、正确B、错误正确答案：B8.环流式接线是将线路两侧电流互感器的同极性端子经导引线连接起来，制动线圈串接导引线回路中，流过两端的循环电流。
（）A、正确B、错误正确答案：A9.引起母线短路故障的主要原因有：断路器套管及母线绝缘子的闪络、母线电压互感器故障、运行人员的误碰和误操作。
（）A、正确B、错误正确答案：A10.系统振荡时，线路发生断相，零序电流与两侧电动势角差的变化无关，与线路负荷电流的大小有关。
( )A、正确B、错误正确答案：B11.某降压变压器在投入运行合闸时产生励磁涌流，当电源阻抗越小时，励磁涌流越大。
（）A、正确B、错误正确答案：A12.在母线保护中，差动继电器的启动电流应躲开外部故障时所产生的最大不平衡电流。
（）A、正确B、错误正确答案：A13.光纤最重要的特性之一是无感应性能，因此，利用光纤可以构成无电磁感应的、极为可靠的通道。
（）A、正确B、错误正确答案：A14.输电线路的纵差动保护受分布电容的影响，分布电容在暂态过程中将产生各种高频自由振荡分量，使输电线路中的电流、电压的大小和相位产生严重畸变，必须考虑电流相量的计算精度。
模拟试题（一）一、填空题1继电保护装置一般由 、 、 三部分组成。
2继电保护的可靠性包括 和 ，是对继电保护性能的最根本要求。
3低电压继电器的启动电压 返回电压，返回系数 1。
4在中性点非直接接地电网中，发生单相接地短路时， 处零序电压最高； 处零序电压为0；零序电流的分布主要取决于 。
5自耦变压器高、中压两侧的零序电流保护应分别接于 上。
6功率方向继电器的内角30α=︒，其动作范围 argJJU I ≤≤ 。
7单侧电源线路上发生短路故障时，过渡电阻的存在使方向阻抗继电器的测量阻抗 ，保护范围 。
8检查平行双回线路有电流的自动重合闸，当另一回线有电流时，表示 ，可以进行重合闸。
9变压器瓦斯保护反应油箱内部所产生的气体或油流而动作，其中 动作于信号， 动作于跳开变压器各电源侧的断路器。
10低电压起动过电流保护和复合电压起动过电流保护中，引入低电压起动和复合电压起动元件是为了提高过电流保护的 ，此时过电流保护的定值不需要考虑 。
11电流比相式母线保护的基本原理是根据母线在内部故障和外部故障时各连接元件 实现的。
12断路器失灵保护属于 后备保护。
13微机保护的硬件一般包括 、 、 三部分。
14微机保护中半周积分算法的依据是 。
15微机保护装置的功能特性主要是由 决定的。
二、简答题1继电保护的基本任务是什么?2当纵联差动保护应用于线路、变压器、母线时各有什么特殊问题？这些问题可用什么方法加以解决？3什么是纵联电流相位保护的闭锁角？那些因素决定闭锁角的大小？ 4什么是重合闸后加速保护？主要适用于什么场合？5变压器纵差动保护中消除励磁涌流影响的措施有哪些？它们分别利用了励磁涌流的那些特点？6发电机从失磁开始到进入稳态异步运行，一般可分为那三个阶段？各个阶段都有那些特征？7微机保护中启动元件的作用有哪些？三、分析计算题1某方向阻抗继电器8set Z =Ω，80sen ϕ=︒，当继电器的测量阻抗为650∠︒Ω时，该继电器是否动作？2设1200s f Hz =，设计一加法滤波器，要求滤掉1、3、5等奇次谐波，写出其差分方程表达式。
集训试卷二姓名单位得分题号一二三四五六分数30 10 24 12 8 16得分注意事项：1、答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。
2、本份试卷共6道大题，满分100分，考试时间120分钟。
评卷人得分一、选择题（每题1分，共30分包含单选、多选）1、下列关于电力系统振荡和短路的描述哪些是不正确的：（）A．短路时电流、电压值是突变的，而系统振荡时系统各点电压和电流值均作往复性摆动；B．振荡时系统任何一点电流和电压之间的相位角都随着功角δ的变化而变化；C．系统振荡时，将对以测量电流为原理的保护形成影响，如：电流速断保护、电流纵联差动保护等。
D．短路时电压与电流的相位角是基本不变的。
2、微机保护一般都记忆故障前的电压，其主要目的是（）。
A．事故后分析故障前潮流B．保证方向元件的方向性C．录波功能的需要D．微机保护录波功能的需要3、继电保护装置中采用正序电压做极化电压有以下优点( )。
A.故障后各相正序电压的相位与故障前的相位基本不变，与故障类型无关，易取得稳定的动作特性；B.除了出口三相短路以外，正序电压幅值不为零，死区较小；C.可改善保护的选相性能；D.可提高保护动作时间。
A．4、线路发生两相短路时短路点处正序电压与负序电压的关系为（）。
A．UK1＞UK2B．UK1＝UK2C．UK1＜UK25、负序电流整定往往用模拟单相接地短路的方法，因为单相接地短路时负序电流分量为短路电流的（）A．3倍B．2倍C．1/3倍6、输电线路BC两相金属性短路时，短路电流IBC（）。
A.滞后于C相间电压一线路阻抗角B.滞后于B相电压一线路阻抗角；C.滞后于BC相间电压一线路阻抗角D.滞后于A相电压一线路阻抗角；7、在大电流接地系统中发生接地短路时，保护安装点的3U0和3I0之间的相位角取决于( )A.该点到故障点的线路零序阻抗角；B.该点正方向到零序网络中性点之间的零序阻抗角；C.该点背后到零序网络中性点之间的零序阻抗角；8、系统故障时电流互感器磁路的饱和一般（）发生。
A.立即；B.3~5ms后；C.半个周波后；D.一个周波后；9、双侧电源的输电线路发生不对称故障时，短路电流中各序分量受两侧电势相差影响的是( C )A．零序分量B．负序分量C．正序分量10、如下图门电路为（）电路A.延时动作瞬时返回B.瞬时动作延时返回C.延时动作延时返回Usr Usc0/T11、双侧电源线路上发生经过渡电阻接地,流过保护装置电流与流过过渡电阻电流的相位（）A.同相B.不同相C.不定12、由开关场至控制室的二次电缆采用屏蔽电缆且要求屏蔽层两端接地是为了降低（）。
A.开关场的空间电磁场在电缆芯线上产生感应，对静态型保护装置造成干扰B.相邻电缆中信号产生的电磁场在电缆芯线上产生感应，对静态型保护装置造成干扰C.本电缆中信号产生的电磁场在相邻电缆的芯线上产生感应，对静态型保护装置造成干扰D.由于开关场与控制室的地电位不同，在电缆中产生干扰13、对于高频闭锁式保护，如果由于某种原因使高频通道不通，则（）。
A．区内故障时能够正确动作 B.功率倒向时可能误动作 C.区外故障时可能误动作 D.区内故障时可能拒动14、若取相电压基准值为额定相电压，则功率标么值等于（）A．线电压标么值B．线电压标么值的3倍C．电流标么值D．电流标么值的3倍。
15、在继电保护中，通常用电抗变压器或中间小TA将电流转换成与之成正比的电压信号。
两者的特点是（）。
A．电抗变压器具有隔直（即滤去直流）作用，对高次谐波有放大作用，小TA则不然B．小TA具有隔直作用，对高次谐波有放大作用，电抗变压器则不然C．小TA没有隔直作用，对高次谐波有放大作用，电抗变压器则不然16、一台发信功率为10W、额定阻抗为75Ω的收发信机，当其向输入阻抗为100Ω的通道发信时，通道上接受的功率（）。
A.大于10WB.小于10WC.等于10W17、结合滤波器二次侧最佳接地为（）。
A.不接地B.在耦合电容器接地点处接地C.距耦合电容器接地点3至5米处接地18、闭锁式纵联保护跳闸的条件是( )。
A.正方向元件动作，反方向元件不动作，没有收到过闭锁信号；B.正方向元件动作，反方向元件不动作，收到闭锁信号而后信号又消失；C.正、反方向元件均动作，没有收到过闭锁信号；D.正方向元件不动作，收到闭锁信号而后信号又消失19、具有二次谐波制动的差动保护，为了可靠躲过励磁涌流，可（）。
A.增大“差动速断”动作电流的整定值B.适当减小差动保护的二次谐波制动比C.适当增大差动保护的二次谐波制动比20、大接地系统发生故障，下列说法正确的是：（）A.任何故障，都将出现正序电压。
B.同一点发生不同类型故障，单相接地故障正序电压最高。
C.出口单相故障时，零序功率方向元件不会出现死区，采用正序电压极化的方向阻抗继电器也不会出现死区。
D.大接地系统发生单相接地故障，保护安装处正序电压与正序电流的关系及零序电压和零序电流的关系都与故障点的位置及过渡电阻的大小无关。
21、BP-2B 型母差保护带负荷试验，一次运行方式如下安排：主变总开关运行在 I 母线，通过母联开关向 II 母线上的某线路供电，则选取不同的相位基准情况下，装置显示上述三个开关的电流相角，其中（）是对的。
A. 主变开关相角 0°.母联开关相角 0°.线路开关相角 180°B. 主变开关相角 0°.母联开关相角 180°.线路开关相角 180°C. 主变开关相角 0°.母联开关相角 180°.线路开关相角 0°D. 主变开关相角 180°.母联开关相角 0°.线路开关相角 0°22、下述对于GOOSE机制中的状态号和序列号的描述不正确的有（）。
A. stNum范围（1-4294967295），状态改变一次+1，溢出后从1开始B. sqNum范围（0-4294967295），状态不变时，每发送一次+1，溢出后从1开始C. 装置重启stNum,sqNum都从1开始D. 装置重启stNum,sqNum都从0开始23、国家电网公司在新一代智能变电站建设中对继电保护和安全自动控制技术提出了（）。
A. 结构化保护控制体系架构B. 层次化保护控制体系架构C. 三层两网体系架构D. 集中化保护控制体系架构24、智能控制柜应具备温度、湿度的采集、调节功能，柜内温度控制在（）。
A. -20～40℃B. -10～50℃C. -10～40℃D. -0～50℃25、正常运行的电力系统，出现非全相运行，非全相运行线路上可能会误动的继电器是（）。
A. 差动继电器B. 负序功率方向继电器C. 零序功率方向继电器D. 零序电流继电器26、某保护单体调试时继电保护测试仪收不到保护发出的GOOSE信号，可能是因为（）。
A. 继电保护测试仪与保护装置的检修状态不一致B. 保护装置的相关GOOSE输出压板没有投入C. 继电保护测试仪的模拟输入关联错误D. 保护装置GOOSE光口接线错误27、某220kV主变压器间隔停役检修时，在不断开光缆连接的情况下，可做的安全措施有（）。
A. 投入该间隔两套主变压器保护、主变压器三侧合并单元和智能终端检修压板B. 退出该间隔两套主变压器保护启动失灵和解除复合电压闭锁软压板C. 退出两套主变压器保护跳分段和母联软压板D. 退出两套母差保护该支路启动失灵、SV接收和解除复合电压闭锁接收软压板28、智能变电站主变保护的电压切换在（）完成。
A. 主变各侧MUB. 各侧母线MUC. 主变各侧测控D. 主变保护29、断路器保护跳本断路器（）跳闸；本断路器失灵时，经（）通过相邻断路器保护或母线保护跳相邻断路器。
A. GOOSE网络，GOOSE网络B. 直接电缆，GOOSE网络C. GOOSE点对点，GOOSE网络D. 直接电缆，GOOSE点对点，30、在现场调试线路保护时，不报GOOSE断链的情况下，测试仪模拟断路器变位，保护却收不到，原因可能是（）。
A. 下载错误的GOOSE控制块B. GOOSE控制块的光口输出设置与实际接线不对应C. 映射的控制块的通道没有连接到该保护中D. 测试仪没有正常下载配置该控制块二、判断题（每题1分，共10分）1、在电路中某测试点的电压Ux和标准比较电压U0=0.775V之比取常用对数的20倍，称为该点的电压绝对电平。
（）2、电子式电流互感器的复合误差应满足5P级或5TPE级要求，电子式电压互感器的复合误差不大于3P级要求。
（）3、220kV及以上变电站双母线接线型式母线保护与其他保护之间的联闭锁信号（失灵启动、母联（分段）断路器过流保护启动失灵、主变保护动作解除电压闭锁等）采用 GOOSE网络传输。
（）4、查找直流接地时，所用仪表内阻不应低于1000Ω/V。
（）5、除检修压板外，间隔层装置应采用软压板，可近控操作但不可以远方遥控。
()6、在变压器中性点直接接地系统中,当发生单相接地故障时, 将在变压器中性点产生很大的零序电压。
()7、过电流保护在系统运行方式变小时,保护范围也将缩小。
()8、不论是单侧电源线路,还是双侧电源的网络上, 发生短路故障是故障短路点的过渡电阻总是使距离保护的测量阻抗增大。
()9、在系统发生故障而振荡时, 只要距离保护的整定值大于保护安装点至振荡中心之间的阻抗值就不会误动作。
()10、变压器非电量保护应就地直接电缆跳闸，有关非电量保护时延均在就地实现，现场配置变压器本体智能终端上传非电量动作报文和调档及接地刀闸控制信息。
（）三、简答题（每题4分，共24分）1、小接地电流系统中，为什么采用中性点经消弧线圈接地？2、架空线路的零序电抗为什么大于线路的正序或负序电抗？答：3、何谓高频保护的远方启动发信？高频闭锁式纵联保护的收发信机为什么要采用远方启动发信？4、智能变电站检修压板作用与常规站有何变化？答：5、简述ICD、SCD、CID、CCD三个文件之间的关系。
答:6、智能变电站保护装置设置“跳闸”、“信号”、“停用”三种状态，其具体含义是什么？答：四、计算题（每题6分，共12分）1、某500kV电子式电压互感器额定二次输出为2D41H，问：保护装置测得输出数字量（峰值）3E97H，问一次电压值（有效值）为多少？答：2、对于同杆架设的具有互感的两回路，在单线运行（另一回线两端接地）的运行方式下，试计算在线路末端故障零序等值电抗和零序补偿系数的计算值。
设X0l=3X1,X0M=0.6X0l。
（X0l为线路零序电抗，X0M线路互感电抗）答：五、绘图题（每题8分，共8分）1、在YNd11联结组别变压器d侧发生AB两相短路时，对Y侧过电流、低电压保护有何影响？设变压器变比为1。
