博莱特空压机说明书 ppt课件

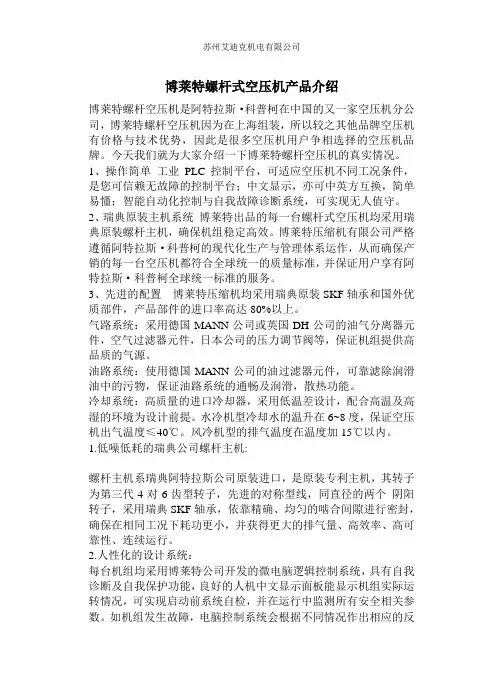

博莱特螺杆式空压机产品介绍博莱特螺杆空压机是阿特拉斯·科普柯在中国的又一家空压机分公司，博莱特螺杆空压机因为在上海组装，所以较之其他品牌空压机有价格与技术优势，因此是很多空压机用户争相选择的空压机品牌。

今天我们就为大家介绍一下博莱特螺杆空压机的真实情况。

1、操作简单工业PLC控制平台，可适应空压机不同工况条件，是您可信赖无故障的控制平台；中文显示，亦可中英方互换，简单易懂；智能自动化控制与自我故障诊断系统，可实现无人值守。

2、瑞典原装主机系统博莱特出品的每一台螺杆式空压机均采用瑞典原装螺杆主机，确保机组稳定高效。

博莱特压缩机有限公司严格遵循阿特拉斯·科普柯的现代化生产与管理体系运作，从而确保产销的每一台空压机都符合全球统一的质量标准，并保证用户享有阿特拉斯·科普柯全球统一标准的服务。

3、先进的配置博莱特压缩机均采用瑞典原装SKF轴承和国外优质部件，产品部件的进口率高达80%以上。

气路系统：采用德国MANN公司或英国DH公司的油气分离器元件，空气过滤器元件，日本公司的压力调节阀等，保证机组提供高品质的气源。

油路系统：使用德国MANN公司的油过滤器元件，可靠滤除润滑油中的污物，保证油路系统的通畅及润滑，散热功能。

冷却系统：高质量的进口冷却器，采用低温差设计，配合高温及高湿的环境为设计前提。

水冷机型冷却水的温升在6~8度，保证空压机出气温度≤40℃。

风冷机型的排气温度在温度加15℃以内。

1.低噪低耗的瑞典公司螺杆主机:螺杆主机系瑞典阿特拉斯公司原装进口，是原装专利主机，其转子为第三代4对6齿型转子，先进的对称型线，同直径的两个阴阳转子，采用瑞典SKF轴承，依靠精确、均匀的啮合间隙进行密封，确保在相同工况下耗功更小，并获得更大的排气量、高效率、高可靠性、连续运行。

2.人性化的设计系统：每台机组均采用博莱特公司开发的微电脑逻辑控制系统，具有自我诊断及自我保护功能，良好的人机中文显示面板能显示机组实际运转情况，可实现启动前系统自检，并在运行中监测所有安全相关参数。

（品牌管理）博莱特空压机品牌介绍书(BLTA)日期：2011-9-6TO：FROM：单位单位上海定盛机械XX公司名称名称京津冀分公司地点地点北京市房山区西潞大厦5-801联系人联系人郭伟电话电话传真传真世界工业五百强阿特拉斯公司旗下品牌---博莱特空压机SHANGHAIBOLAITECOMPRESSORCO.,LTD.壹、工厂简介博莱特空压机是瑞典阿特拉斯·科普柯公司的部下全资品牌，隶属瑞典阿特拉斯压缩机技术部，阿特拉斯公司成立于1873年，是世界上第壹台空压机的发明者，也是世界上最大的跨国工业公司之壹，投资总数逾2500万美元，占地300余亩，依靠公司公司全世界同业技术当先者的地位及丰富的经验，加上对中国市场需要及运行工况的充足理解，产品针对国内运行工况设计，采纳欧洲标准总装线生产，生产的空气压缩机主机和电气控制系统所有由比利时总部Airpower工厂进口，其性能和品牌和比利时总部Airpower 生产的原装机完好壹致，实现了同壹产品异地装置的目确实保每壹台“博莱特”品牌空压机高效、稳固运行。

新工厂于2007年12月28日落成上海市嘉定区工业园，占地300亩atlas公司全世界统壹标准空压机总装线博莱特空压机推行生产、销售、服务为壹体的营运模式，以服务的模式做销售，现在已成为国内空压体制造的当先者，产品宽泛应用于钢铁、电力、冶金、中国人民解放军总装队伍造船、纺织、电子、化工、石油、矿山、轻工业、机械制造、造纸印刷、交通设施、食品医药、锻造喷涂、海运码头、军工科技、汽车工业、航空航天、基础设上海宝山钢铁公司有限公司施等领域。

此中包含：大连天瑞水泥有限公司德宝宏山奥钢环铁水首泥均有钢限铁公昆司明钢铁鞍钢公司黄河积石峡水电站佳木斯电厂大唐电力霍林河电厂天津水泥工业设计院云南云维公司宁夏宝丰能源阳泉煤业(公司)平煤公司青岛北海船舶重工舜天造船厂枫叶船业上海惠通船舶四川北川县规矩特征水泥有限公司哈飞实业汽车制造江苏双征汽车中国壹汽济南第二汽车改装厂北京地铁中铁壹局广州地铁三号线上海法中轨道交通青岛日照喷沙机械青海洁神装备浙江西子重工鞍山通用机械设施无锡凌晶硅科技湖北武大光子科技江阴海润科技嘉兴中谷半导体蒙牛乳业张家港酿酒XX公司武汉通威饮料莱阳鲁华浓香花生油鄄城晨鸣板材青岛华宇木业抚顺市思远木业黑龙江万力木业山东永泰纸业营口造纸厂泰州劲松纸业上海丽奉包装资料江苏真斯达布业新疆雅戈尔杭州旭阳针织华芳石河子纺织海军7508队伍中国人民解放军第4807工厂博莱特空压机拥有壹批高素质的专业服务人员，不论于售前、售中还是售后，将于24小时内给您供给设施技术上的帮助和咨询。

操作与使用为避免发生伤害人身及损毁机器的事故，客户应制定详细的安全操作规程，以下几点可供参考。

1、操作人员事先应经过严格培训，并仔细阅读和理解本说明书。

2、机器安装、使用和操作，应遵守国家和当地的有关法律和法规。

3、严禁随意改动机组的结构和控制方式，除非有制造厂的说面许可。

4、发生异常情况，应立即停机，并切断电源。

5、周围环境中不应存在易燃、易爆、有毒和有腐蚀性的气体。

6、维修和调整机组之前，必须停机卸压，并且切断电源。

压缩机转向检查将压缩机接上电源后，点动压缩机启动按钮，然后立即停机（按红色急停按钮），同时检查压缩机主轴的旋转方向。

如果旋转方向错误，请切断电源，并调换三根进线电源线中的任意两根。

齿轮箱上的箭头指明了驱动电机的正确旋转方向，风扇电机箱体上的箭头指明了风扇的正确旋转方向。

警告：螺杆压缩机主机在任何情况下都严禁反转！下列情况必须先确认主机转向：1）新机开机调试；2）电源线重新接线；3）总电源换相对于因忽视这些警告和注意事项而导致的任何损坏或伤害，制造商概不承担任何责任开机1、确认完成安装章节叙述的所有准备和检查工作。

2、检查接线是否正确。

3、检查管路是否泄漏。

4、检查油气桶内油位是否在上油位与下油位之间。

5、若停机很久再开机（两个月以上），应从进气阀内加入约1升润滑油，用于转动空压机数转，防止启动时压缩机失油烧损。

请特别注意不要让异物掉入压缩机体，以防损坏压缩机。

6、按下压缩机启动按钮。

正常运行机组开机后即进入正常运行，运行期间查看各运行参数。

关机按下压缩机停机按钮，约10~30秒后压缩机停机。

运转中注意事项1、当运转中有异声及不正常振动时，应立即停机。

2、运转中管路及容器均有压力不可松开管路螺栓或接头。

3、在长期运转中若发现油位计上的油位看不见，且排温逐渐上升时，应立即停机，停机十分钟后观察油位，若不足时，待系统内部没有压力时再补充润滑油。

4、运转中每天须记录压力、温度、油位等参数，供日后检修参考。

博莱特空压机说明书一、产品概述博莱特空压机是一款高效、可靠的压缩空气设备，广泛应用于各类工业生产和制造过程中。

本说明书将为您详细介绍博莱特空压机的技术参数、使用方法和维护保养等相关内容，以帮助您正确、安全地使用该产品。

二、产品特点1. 高性能：采用先进的压缩技术和优质部件，使得博莱特空压机具有良好的压缩性能和高效能力。

2. 节能环保：博莱特空压机配备智能控制系统，能够根据实际用气需求进行调节，以最大程度地降低能耗和环境污染。

3. 稳定可靠：博莱特空压机的关键部件采用优质材料和精密制造工艺，具有出色的耐用度和可靠性，保证长时间连续稳定运行。

三、技术参数1. 压缩机类型：螺杆式/活塞式2. 压缩机功率：根据不同型号和配置而定，详见产品参数表。

3. 压缩机排气量：根据不同型号和配置而定，详见产品参数表。

4. 压缩机工作压力：根据不同型号和配置而定，详见产品参数表。

5. 电源要求：根据不同型号和配置而定，详见产品参数表。

6. 外观尺寸：根据不同型号和配置而定，详见产品参数表。

（注意：以上技术参数仅供参考，具体参数以实物为准）四、使用方法1. 安装：将博莱特空压机的底座固定在水平坚实的基础上，并确保通风良好。

连接电源和供气管道后，打开压缩机的总开关。

2. 启动：打开压缩机的运行按钮，观察指示灯是否正常工作，确保空压机正常启动。

3. 运行：根据实际用气需求，调节空压机的工作压力和运行时间。

使用过程中注意观察仪表指示，并注意保持压缩机的运行稳定。

4. 关机：使用完毕后，按下压缩机的停止按钮，并切断电源和气源。

注意等待压缩机完全停止后再进行维护保养。

五、维护保养1. 定期清洁：定期清洁空压机的外观和散热器，确保通风畅通，并避免灰尘积聚。

2. 润滑维护：根据使用时间和工作强度，定期更换润滑油和滤芯，保证润滑系统的正常运行。

3. 管道检查：定期检查气源管道和排气管道的连接是否紧固，是否有泄露现象。

4. 温度控制：注意空压机的工作环境温度，不应超过产品规定的运行温度范围。

空压机培训ppt课件完整版目录•空压机基本原理与结构•空压机操作与维护•空压机性能参数与选型•空压机安全与环保要求•空压机节能技术与改造方案•空压机市场现状及发展趋势CONTENTSCHAPTER01空压机基本原理与结构空压机工作原理•吸气过程：螺杆式的进气侧吸气口，必须设计得使压缩室可以充分吸气，而螺杆式空压机并无进气与排气阀组，进气只靠一调节阀的开启、关闭调节，当转子转动时，主副转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子的齿沟空间与进气口之自由空气相通，因在排气时齿沟之空气被全数排出，排气结束时，齿沟乃处于真空状态，当转到进气口时，外界空气即被吸入，沿轴向流入主副转子的齿沟内。

当空气充满整个齿沟时，转子之进气侧端面转离了机壳之进气口，在齿沟间的空气即被封闭。

•封闭及输送过程：主副两转子在吸气结束时，其主副转子齿峰会与机壳闭封，此时空气在齿沟内闭封不再外流，即[封闭过程]。

两转子继续转动，其齿峰与齿沟在吸气端吻合，吻合面逐渐向排气端移动。

•压缩及喷油过程：在输送过程中，啮合面逐渐向排气端移动，亦即啮合面与排气口间的齿沟间渐渐减小，齿沟内之气体逐渐被压缩，压力提高，而压缩同时润滑油亦因压力差的作用而喷入压缩室内与室气混合。

•排气过程：当转子的啮合端面转到与机壳排气相通时，（此时压缩气体之压力最高）被压缩之气体开始排出，直至齿峰与齿沟的啮合面移至排气端面，此时两转子啮合面与机壳排气口这齿沟空间为零，即完成（排气过程），在此同时转子啮合面与机壳进气口之间的齿沟长度又达到最长，其吸气过程又在进行。

油循环系统在启动前，首先启动油泵控制系统，油泵控制系统启动后保证空压机各润滑部件润滑良好，同时油泵控制系统可通过内置的温控阀来调节内部油压和油温，以满足系统需要。

要点一要点二气路循环系统压缩机工作时，空气经过自洁式空气过滤器被吸入，通过PLC 自动清洗过滤器，空气在经过进口导叶自动调节后进入一级压缩，经一级压缩后的气体温度较高，然后进入中间冷却器进行冷却(水走管内，气走管外，中冷器的水流量要求为110m/h)之后进入二级压缩系统。

空压机培训课件(含多场合)空压机培训课件一、引言空压机是一种将原动（通常是电动机）的机械能转换成气体压力能的装置，是工业生产中不可或缺的通用机械。

空压机广泛应用于各种领域，如机械制造、化工、食品、医药等。

为了提高员工对空压机的操作技能和维护知识，特制定本培训课件。

二、空压机的工作原理空压机通过压缩空气，使气体体积减小，压力增加。

根据工作原理的不同，空压机可分为活塞式、螺杆式、离心式等类型。

活塞式空压机通过活塞往复运动，使气缸内的空气被压缩；螺杆式空压机利用两个螺杆的相互啮合，使空气在螺旋槽内不断被压缩；离心式空压机则通过高速旋转的叶轮，使气体产生离心力，从而达到压缩的目的。

三、空压机的操作流程1.开机前检查：检查空压机各部件是否完好，连接管道是否牢固，电源是否正常。

2.启动空压机：合上电源开关，启动空压机。

观察压力表，当压力达到设定值时，空压机会自动停止工作。

3.停止空压机：关闭电源开关，使空压机停止运行。

4.安全注意事项：操作空压机时，严禁触摸高温部件，防止烫伤；禁止在空压机运行时进行检修或调整；保持工作场所通风良好，防止油气引起火灾。

四、空压机的维护保养1.日常保养：每日检查空压机运行状况，观察压力表、温度表等参数是否正常；检查油位、冷却液位，及时添加；清洁空气滤清器，确保通风畅通。

2.定期保养：根据空压机使用说明书，定期更换机油、空气滤清器、油细分离器等部件；检查皮带的松紧度，调整或更换；检查各部件的磨损情况，及时更换或修复。

3.特别注意：空压机运行过程中，要定期检查排气温度，防止过热；定期检查冷却系统，确保散热良好；定期对空压机进行安全检查，确保设备安全运行。

五、空压机的故障处理1.常见故障：空压机运行过程中，可能会出现压力不足、温度过高等故障。

遇到故障时，要根据故障现象，判断故障原因。

2.故障处理：针对不同的故障原因，采取相应的处理措施。

如更换损坏的零部件、清洗冷却系统、调整安全阀等。
