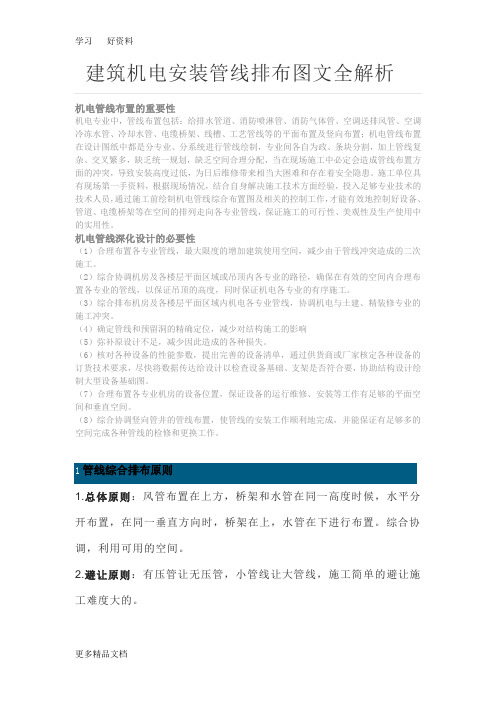

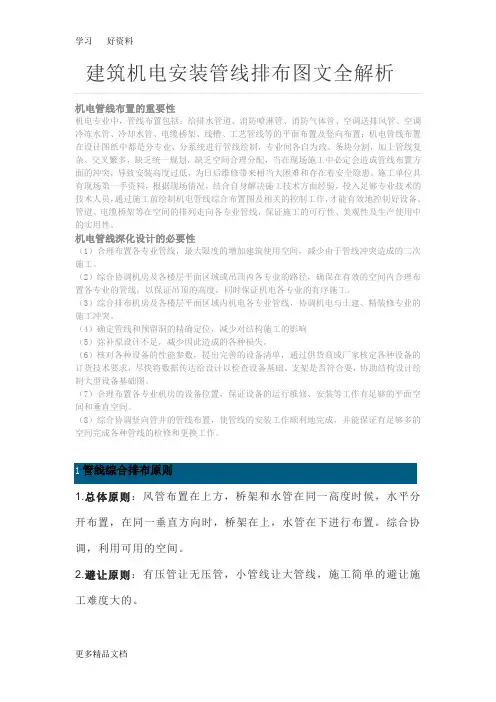

机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。
施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。
机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
（4）确定管线和预留洞的精确定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。
（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。
（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。
（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
1.总体原则：风管布置在上方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。
综合协调，利用可用的空间。

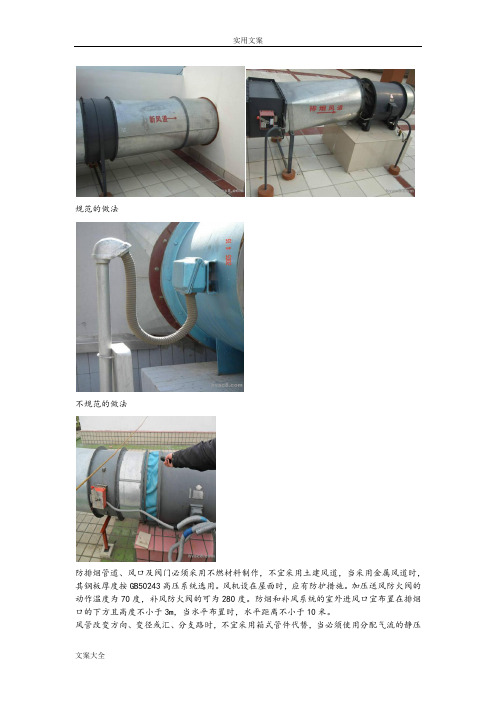

规范的做法不规范的做法防排烟管道、风口及阀门必须采用不燃材料制作，不宜采用土建风道，当采用金属风道时，其钢板厚度按GB50243高压系统选用。
风机设在屋面时，应有防护措施。
加压送风防火阀的动作温度为70度，补风防火阀的可为280度。
防烟和补风系统的室外进风口宜布置在排烟口的下方且高度不小于3m，当水平布置时，水平距离不小于10米。
风管改变方向、变径或汇、分支路时，不宜采用箱式管件代替，当必须使用分配气流的静压箱时，其断面风速不得大于1.5m/s；各风管管件之间的间距宜有5-10倍管径的直管段；可伸缩性金属或非金属软管的长度不宜超过2m，安装时不应有死角或塌陷，柔性风管与设备的连接长度宜为150-300mm；风管接口距离墙面或楼面宜大于150mm。
风道拐弯处及长度超过20米要加防晃支架。
地下室排烟风机要加减震支架。
防火分区隔墙两侧防火阀距墙表面不大于200mm，穿越墙体风管段应由2～3mm钢板制作。
防火阀直径大于630mm时应设固定独立支、吊架，且不得阻碍手柄的操作。

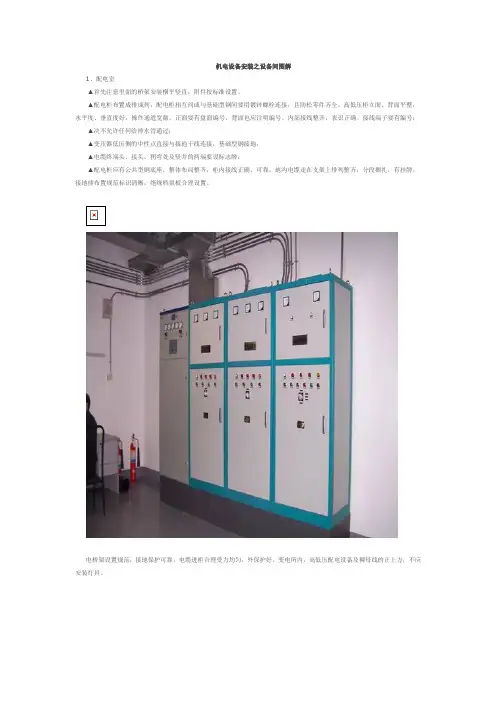

（五）、设备间（配电室、泵房及无负压设备）1、配电室首先注意里面的桥架安装横平竖直，附件按标准设置。
配电柜布置成排成列，配电柜相互间或与基础型钢间要用镀锌螺栓连接，且防松零件齐全。
高低压柜立面、背面平整，水平度、垂直度好，操作通道宽敞。
正面要有盘面编号，背面也应注明编号。
内部接线整齐，表识正确。
接线端子要有编号决不允许任何给排水管通过变压器低压侧的中性点直接与接地干线连接，基础型钢接地电缆终端头、接头、拐弯处及竖井的两端要设标志牌配电柜应有公共型钢底座，整体布局整齐，柜内接线正确、可靠。
地沟电缆走在支架上排列整齐，分段捆扎，有挂牌，接地排布置规范标识清晰，绝缘档鼠板合理设置。
电桥架设置规范，接地保护可靠，电缆进柜合理受力均匀，外保护好。
变电所内，高低压配电设备及裸母线的正上方，不应安装灯具。
配电室与隔墙或楼板的所有空洞均应做防火密闭封堵。
地下室人防工程机电安装最全图文详解（附安装图集）一、人防区预留预埋一般要求1、人防预留预埋的内容：人防区内各专业的预留预埋线管和套管。
2、各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均在平时预埋几根备用管，管径为6 5mm，管壁厚度不小于2.5mm的热镀锌钢管。
3、各种穿越外墙、临空墙、防护密闭隔墙和密闭隔墙的电缆管线作好预埋，预留备用管，并作好防护密闭或密闭处理。
4、由地下室配电房各引一路低压电缆至各人防区配电箱，相邻地块战时区域电站引来的人防电源作为战时备用电源。
战时电源临战时需在3天转换时限内完成调试，平时做好电源回路的预埋管工作。
5、各种设备安装的预留孔洞。
二、人防施工注意事项1、所有穿越人防区防护密闭隔墙、密闭隔墙及顶板的压力管道均需预留防护密闭套管，防护套管做法参照图集07FS02（人防水），重力排水不得穿越人防区隔墙及顶板。
2、人防防爆地漏安装应符合07FS02（人防水）规定。
防爆地漏安装需要注意建筑后浇层厚度，控制好地漏安装标高，安装完毕后地漏盖需取下另行存放，地漏内采用编织袋内装锯木屑填塞饱满密实，以防堵塞。
待建筑地面完成后再安装地漏盖。
3、人防区暗装电气管路均采用壁厚不小于2.5mm的热镀锌钢管，穿过人防隔墙及顶板的电气管线，需按照05SFD10（人防电）规定做防护密闭处理，明配管需预留穿人防隔墙及顶板的密闭套管，密闭套管做法详05SFD10（人防电）。
并需注意战时如信号管、检测管等穿防护墙的备用预留管。
4、人防区战时安装的风管穿防护墙处需随结构施工预留符合密闭要求的预留管，预留管尺寸、坐标、标高均需核对各专业图纸做综合排布，以免造成各专业间管线冲突，人防通风各种预留管道均需符合人防规范要求。
三、各种穿防护墙密闭做法1、电气钢管采用钢板密闭肋,厚3~4mm，钢板密闭肋应与结构钢筋焊牢。
2、电气刚性阻燃塑料管采用相同质材塑料板制作密闭肋,板厚>5mm。
3、通风管钢管厚度应不小于3mm，密闭肋厚5～6mm，出墙面长度应为100mm。
高层机电设备安装图文详解（一）避雷测试点、桥架与等电位避雷测试点1、标识加符号及数字：编号及接地符号；2、用不锈钢板制作，电脑刻字（在盖板上）；3、与沉降点观测最好一致。
4、地插面板，在上面用自喷漆喷的字及符号（先刻板）。
精品工程此种做法不可取。
接地测试盒安装内部要加设弹簧垫、平垫螺帽。
桥架桥架跨接线连接要注意：用抓垫、平垫或把喷塑桥架的漆刮掉再用平垫、弹簧垫压紧。
镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓（强标）。
至于支架的接地，就是把支架与桥架连接处固定刮漆就可以（或是抓垫）。
接地线最小截面不小于4平方米。
金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；跨接线压线处细部做法：注意垫片及顺序及螺栓外露的长度及接地标识、螺栓的位置；不能用连接螺栓固定跨接线。
螺栓的个数；压接位置。
破漆压接不够规范，没弹簧垫及平垫。
错误的压接，顺序不对。
重要房间桥架的接地。
桥架母线防火泥封堵。
电井内桥架接地及表识。
桥架的安装：横平竖直，弯头处要平缓。
当桥架分层时，最好用组合架。
桥架内部要加设防火封堵或加设防火包钢制30米，铝合金及塑料的15米要加伸缩节。
过建筑物变形缝处（伸缩缝、沉降缝）加补偿装置。
桥架的支架间距一般要求水平的为1.5-3米，垂直的为2米一个。
螺母位于桥架的外侧。
当支架与铝合金桥架连接时，注意防电化措施。
注意转弯处支架的设置：配电室大型桥架要采用可调式组合支架大型工程桥架弯曲度要一致。
三通变径使用合理。
桥架与水管交叉处桥架在上，实在没法布置的在桥架上方要做一挡水罩。
桥架提早做在上。
漂亮的桥架支墩。
强调点：梯式节镀锌金属桥架本体除了连接板用不少于2个防松垫圈来跨接外，桥架也应不少于2处与接地干线相连接，同时需单设接地干线与所有支架可靠相连接来达到可靠接地。
南方地区一般做接地扁铁跟桥架一起。
等电位测试接地装置的接地电阻值必须符合设计要求。

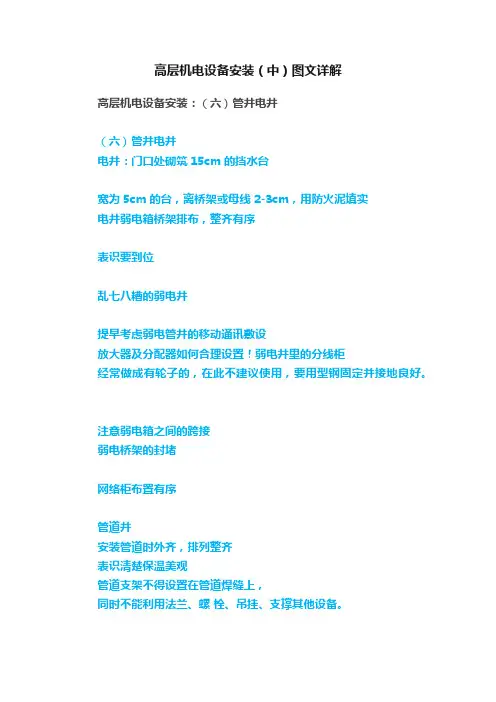

高层机电设备安装（中）图文详解高层机电设备安装：（六）管井电井（六）管井电井电井：门口处砌筑15cm的挡水台宽为5cm的台，离桥架或母线2-3cm，用防火泥填实电井弱电箱桥架排布，整齐有序表识要到位乱七八糟的弱电井提早考虑弱电管井的移动通讯敷设放大器及分配器如何合理设置！弱电井里的分线柜经常做成有轮子的，在此不建议使用，要用型钢固定并接地良好。
注意弱电箱之间的跨接弱电桥架的封堵网络柜布置有序管道井安装管道时外齐，排列整齐表识清楚保温美观管道支架不得设置在管道焊缝上，同时不能利用法兰、螺栓、吊挂、支撑其他设备。
管井管道排列整齐，管径大小不同时，安装时考虑外侧平齐，组合式支架，注意每隔三层最好有主接地扁铁，油漆均匀，表识明确。
干管固定可靠套管整齐有效管道本体油漆色标或外保温标色都应按管道内介质的内容来标定。
一般给水设定为墨绿色；消防设定为红色；煤气设定为黄色；废水设定为黑色；中水为草绿色对于某些精品工程，专家对接地要求特严，例如管井及设备间支架。
管道底部处理高层管井管道抱箍安装高层机电设备安装：（七）细部做法（七）细部做法屋顶透气帽室外屋顶灯具风道的帆布连接橡胶接头等电位跨接两个压在一起的中间加设平垫室外灯杆及橡胶接头排烟阀软连接与排水管透气帽的接地桥架、箱、管、接地干线之间的跨接线盒的小跨接透气帽接地细部处理KBG钢导管的跨接及敷设高层机电设备安装：（八）避雷网八、避雷网建筑物顶部避雷带与顶部外露的金属设备连成一个整体的电气通路，各金属设备需可靠地与防雷干线连接，并有标识顶部防雷带需要求可靠的设置，利用金属物作防雷带的焊接面要达到有效倍数，并成型要符合要求，一般接闪带（避雷网）不推荐暗设。
顶层金属设备如铁栏杆、冷却塔、水箱、风机、金属件、透气帽等必须设金属接地干线与金属设备可靠的连接并做好标识。
一类防雷：5*5或6*4m；引下线间距12-18m；接地冲击电阻不大于10欧姆；从30米起不大于6m设均压环。
1、配电室▲首先注意里面的桥架安装横平竖直，附件按标准设置。
▲配电柜布置成排成列，配电柜相互间或与基础型钢间要用镀锌螺栓连接，且防松零件齐全。
高低压柜立面、背面平整，水平度、垂直度好，操作通道宽敞。
正面要有盘面编号，背面也应注明编号。
内部接线整齐，表识正确。
接线端子要有编号；▲决不允许任何给排水管通过；▲变压器低压侧的中性点直接与接地干线连接，基础型钢接地；▲电缆终端头、接头、拐弯处及竖井的两端要设标志牌；▲配电柜应有公共型钢底座，整体布局整齐，柜内接线正确、可靠。
地沟电缆走在支架上排列整齐，分段捆扎，有挂牌，接地排布置规范标识清晰，绝缘档鼠板合理设置。
电桥架设置规范，接地保护可靠，电缆进柜合理受力均匀，外保护好。
变电所内，高低压配电设备及裸母线的正上方，不应安装灯具。
▲配电室与隔墙或楼板的所有空洞均应做防火密闭封堵。
▲配电柜长度大于6米，背后要有两个出口，且最小宽度为1米▲门口必须安装挡鼠板。
▲配电柜前工作区要铺橡胶板▲柜箱盘线间、线对地间绝缘电阻馈电线路大于0.5兆欧，二次回路大于1兆欧。
线缆整齐。
配电室要悬挂一次系统模拟图→挡鼠板的做法：一般30cm一块，共两块，采用绝缘电木或是塑料硬胶板。
1、配电室铁制防火门及框要用铜编织线与接地干线连接2、配电室内要预留不少于两处的接地备用点，上好螺栓螺帽、平垫、弹簧垫。
接地主干线一般明敷设，具体做法：1、距地面高度250-300mm，与墙壁间隙10-15mm。
2、每段15-100mm，黄绿相间。
3、水平支架0.5-1.5米，垂直支持件1.5-3米，弯曲部分0.3-0.5米。
4、弯头专门加工。
主接地小做法→强调：▲当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。
（本条是为使零序电流互感器正确反映电缆运行情况，并防止离散电流的影响而使零序保护错误发出讯号或动作而作出的规定。
）▲电缆与空气开关等设备连接时，线芯及拧紧螺栓要上护套，确保操作安全。
控制柜前标识→关于电缆沟：▲最下端支架不小于5-10cm；最上端不小于15—20cm。
▲电缆上架，里面干燥、整洁、有序，支架接地良好。
支架一般采用热镀锌的。
电缆沟要有防水排水措施。
▲电缆出入要进行封闭处理。
无负压设备机房：型钢接地，设备接地；型钢钻孔排水；表识清楚；采用不锈钢螺栓；朝向一致。
设备及控制柜要有主接地→不锈钢法兰与螺栓连接，注意电化腐蚀（电绝缘片或板）。
型钢要钻孔→简单的做法：给水设备的机座处理欠妥；设备安装与土建之间欠协调；没有减震装置；注意了接地与跨接；法兰长短不一。
精美的给水设备间：地面处理与设备；互相辉映，整洁大方消防泵房：a、接地跨接：设备、伸缩节、电源线；b、滴水弯、金属卡普利管不超0.8米；c、减震措施：出水管弯头、设备；d、金属软管不能做持续导体。
1、设备及支架防腐台；2、螺栓上油戴塑帽；3、排水沟及警示带；4、表识清楚；5、高度朝向一致；6、油漆鲜艳，分色明确。
报警阀组：1）距地面高度宜为1.2米，两侧距墙不小于0.5米，正面距墙不小于1.2米；2）每个湿式报警阀与预做用阀控制的喷头数量不宜超过800个；3）报警阀处的地面应有相应的排水设施；4）供水总控制阀应处于开启状态，并采用信号碟阀；当不采用信号阀时，应设锁定阀位的锁具；5）因雨淋阀组背面需接管，中心与背面墙距离不小于250㎜。
水流指示器：1）方向指示正确，且有永久性标记；2）与信号阀距离应大于300㎜。
3）安装前先测试。
阀门支架设置合理，压力表读数一致→设备接地要有专门的端子压接，不能用设备螺栓→设备机房的接地→关于减震器的做法：▲减振器安装前要适当地对基础进行处理，使减振器能本体水平，并能使同一机组的各减振器保持在同一标高位置。
▲减振器希能选择与基础直接固定的并与动设备成一体，这样就能防止动设备的水平位移。
同时也可采取动设备公共地座的防位移措施。
▲在与管道连接时必须采用软接补偿器。
补偿器应就近水平安装，并在补偿器外就近短管处设置固定支架。
如补偿器位置距动设备位置较远，应在软接与设备的接管处设托架，同时在托架下应设有同步于弹簧减振的弹性材料或装置。
设备及管道的排列→安全阀要引至泄水位置，不应直接对外→▲设备四周警示带的做法；▲消防泵房内应有值班室；▲建议水力警铃引至房外。
把警铃从设备间引进值班室→把警铃从设备间引进值班室设备及动载管道的减震：固定规范、合理，与基础正确的连接，稳定性好，对有减振要求的设备，减振的设备稳定可靠，接管、补偿都达到工艺要求↓机电安装工程创优的重点部位包括：地下车库、地下公共走道上部空间的布局；各功能房间；屋面；卫生间；电井、管井；顶棚等。
在地下室包括地下车库和公共走道上部空间，常规都布满了各种水、电、暖、燃气、通风、空调管道。
这些管道纵横交错，多的高达7～8层。
布局是否合理美观，在创优策划中应认真进行二次部署，认真安装施工。
标准做法参照下图：电气安装细部做法图文集锦2014-04-10 09:28 系统分类：技术资料专业分类：建筑电气浏览数:22481、避雷带、接地连接母线过沉降、伸缩缝安装做法⑴避雷带、卡子、扁钢应作镀锌处理。
⑵避雷带、接地母线在穿过沉降缝、伸缩缝要预留出余量，避免其变形时拉断避雷带或接地母线。
⑶避雷带、接地母线在过沉降缝、伸缩缝根据以下图示做成半圆形，既保证美观又符合防雷接地要求。
2、避雷带支架安装细部做法⑴现浇女儿墙挑檐避雷带支架安装做法如下图，扁钢支架在安装时要密切和土建专业配合好，对成排的避雷带支架的水平度、垂直度要拉线逐个检查。
⑵预制女儿墙挑檐避雷带支架安装做法如下图：⑶女儿墙挑檐避雷带支架用膨胀螺栓固定安装做法如下图：⑷女儿墙挑檐用石材等装饰材料包住后，避雷带支架在石材上的固定做法如下图：⑸屋顶避雷带支架在预制混凝土块上安装做法：3、住宅楼混凝土剪力墙内户内配电箱壳体和户内弱电综合箱壳体在墙内的预埋做法⑴户内配电箱壳体和户内弱电综合箱壳体必须跟主体结构一块进行预埋，所以要在开工前根据图纸把户内配电箱壳体和户内弱电综合箱壳体先定做好。
⑵户内配电箱壳体和户内弱电综合箱壳体制做的板材厚度δ≥2mm,也就是说壳体抗变形强度必须超过剪力墙内混凝土的压力，保证壳体不变形。
⑶壳体在安装时，壳体对地的标高一定要找准确，切记结构和建筑上的标高差。
⑷壳体在剪力墙钢筋网上安装固定时，要用水平尺找壳体的垂直度和水平度（壳体的垂直度小于1.5mm/m,水平度小于2mm/m）。
⑸壳体口必须要紧贴模板，具体做法就是在壳体两侧各加焊一根ф10的顶筋，顶筋长度与剪力墙体厚度相同，顶筋一端与壳体口焊齐，合模前沿壳体口边缘粘贴25mm宽、10mm厚海绵条，保证在合模时壳体口与模板接触上。
保证拆模后壳体口露出来与墙体齐平。
⑹这种做法最合适在高层住宅清水混凝土剪力墙内的地方，做法图示如下：4、屋顶避雷带与引下线连接处的细部处理做法：⑴引下线与避雷带连接处，引下线钢筋头要打磨成半圆形，见下图。
⑵引下线在女儿墙与避雷带之间这一段要刷红色的油漆做明显的标记，在防雷检查验收时，避雷引下线处很显眼，一看就明白此处为引下点，见下图。
⑶避雷带与引下连接时，施焊要双面，焊缝要平整饱满5、快速预埋时，电气管线盒安装做法（适用于焊接钢管与钢制接线盒连接）⑴钢制接线盒在生产时，接线盒的底和圈要分开，圈上开孔要根据图纸管线的进出打敲落孔，接线盒上不能随意打敲落孔。
⑵接线盒在预埋前不需要塞东西，预埋时把接线盒圈放在预先画好的灯位上，然后再下管，这样管进盒的长度很好掌控，其次盒与管的连接和接地跨接线施焊时不必担心电焊把管堵烧坏，可保证管与盒可靠连接和管与盒之间的接地连接。
⑶待土建开始绑盖筋时完成管口塞护堵和塞盒子，然后把盒底盖上，盒的对角处用电焊把盒底点焊在盒圈上。
这种做法在配合土建主体施工时，可大大缩短绑底筋与绑盖筋之间的时间。
6、接地预埋连接板的做法⑴接地预埋连接板的第一种做法⑵接地预埋连接板的第二种做法：7、金属窗户的等电位连接细部做法⑴连接导体宜暗敷，并在窗框定位后，墙面装饰层或抹灰层施工前进行。
⑵当窗户靠进钢柱时可以将连接导体的一端直接焊在钢柱上。
⑶φ10的金属圆钢与钢筋或窗框等建筑物金属构件焊接长度不小于60mm。
⑷搭接板应预埋，其与窗框或门框可螺栓连接或焊接。
⑸金属窗框的等电位也可从窗框的顶部或侧面与圈梁或柱主筋预埋件连接，连接件可以是25×4的镀锌扁钢或φ10的圆钢。
8、筒灯在吊顶上的安装做法：⑴筒灯在吊顶上的第一种做法：⑵筒灯在吊顶上的第二种做法9 、配电箱在轻质隔墙板上的安装做法11、开关盒、插座盒在混凝土剪力墙内活动安装做法（适用于焊接钢管与钢制接线盒连接）开关盒、插座盒活动做法就是把接线盒与电气焊管要焊接连接在一起，然后采用ф6圆钢做盒与管接地跨接线，保证管与盒的连接牢固可靠，从盒开始到管300mm内不与剪力墙钢筋网固定，300mm以外电管需与剪力墙钢筋网固定两处，最后在开关盒、插座盒侧面加焊一根ф10顶筋，一端与盒口平齐，顶筋长度与剪力墙厚度相同。
这种做法可保证开关盒、插座盒紧贴模板，在拆模后能保证剪力墙的外观漂亮。
12、吊顶内接线盒到灯具金属软管的施工细部做法：⑴接线盒处金属锁母与软管连接完后，连接处采用塑料防水粘性胶布把金属软管和锁母缠绕住，这样做可保证金属软管不缠开。
⑵金属软管的结构成螺旋状，它的末端很容易缠开，所以在金属软管的末端也要用塑料防水粘性胶布把未端缠上三层，这种做法是很美观的。
13、装饰灯具附近导线通过装饰材料细部处理做法：装饰灯具前的导线在无法穿钢管和金属软管时，导线在可燃装饰材料内通过时可套耐火阻燃砝蜡管软管，这样既可以保护导线绝缘层受损，又可避免导线外皮破损对外导电、引起火灾等。
14、钢制灯头盒、开关盒预埋完后，在掏盒时对盒的细部处理做法：⑴在掏盒时，首先要把盒内塞的填充物掏掉，其次采用2寸宽的扁凿子把盒四周及底的混凝土块及浆铲掉。
⑵盒掏完后，盒内表面由于水泥浆腐蚀，用2寸宽的毛刷把盒内清扫干净，然后采用铁红防锈漆把盒内刷一遍，这样进行一次很好的修复，既可防盒内生锈，又可起到漂亮美观的效果。
15、预分支电缆的安装⑴预分支电缆是近期新兴的一种电缆，他安装方便。
⑵预分支电缆分主干电缆为多芯和单芯两种形式。
16、母线与电缆的连接⑴母线与电缆接线端子板过渡连接，电缆接头压在端子板上。
17、电缆穿墙孔洞的阻火封堵做法⑴A图用防火包封堵墙上孔洞，电缆从防火包内穿过。
⑵B图电缆穿过墙上的孔洞，间隙用堵料填塞。
⑶图中b为电缆的直径。
18、避雷针的制作⑴避雷针的高度一般为400mm或500mm。
电气设备安装做法及质量通病图片配电箱问题。
