洞门及明洞2.3 隧道洞门结构2.3.1 隧道洞门的作用、定义1 洞门定义洞门是隧道洞口用圬工砌筑并加以建筑装饰的支挡结构物。
2 洞门的作用◆支挡（边仰坡）◆防水（洞门上的截水天沟）◆装饰洞口（景区，柱式洞门）2.3.2 隧道洞门的类型◆洞口环框式洞门◆端墙式洞门◆翼墙式洞门◆柱式洞门◆台阶式洞门◆削竹式洞门（1）洞口环框一种不承载的简单洞口环框适用: 洞口石质坚硬而稳定(Ⅵ类或Ⅰ级)围岩，地形陡峻而又无排水要求时作用：加固洞口减少雨后洞口滴水，简单的装饰。
环框微向后倾，其倾斜度与顶上的仰坡一致。
环框的宽度与洞口外观相匹配，一般不小于70cm，突出仰坡坡面不少于30cm，使仰坡上流下的水从洞口正面淌下。
（2）端墙式洞门适用于地形开阔，岩质基本稳定的Ⅳ类～Ⅵ类(Ⅲ～Ⅰ级)结构特点：在隧道口正面设置一面能抵抗山体纵向推力的端墙。
端墙的作用：支护洞口仰坡，保持其稳定，并将仰坡水流汇集排出。
端墙的构造一般是采用等厚的直墙（直墙圬工体积比其它型式都小，而且施工方便）墙身微向后倾斜，斜度约为1:10（这样可以受到较竖直墙为小的土石压力，而且对端墙的倾覆稳定有好处）。
（3）翼墙式洞门适用于洞口地质较差的Ⅲ类(Ⅳ级)及以下的围岩，山体纵向推力较大时构造特点：可以在端墙式洞门以外，增加单侧或双侧的翼墙作用：翼墙与端墙共同作用，以抵抗山体纵向推力，增加洞门的抗滑动和抗倾覆的能力翼墙的正面端墙同上翼墙前面与端墙垂直，顶面斜度与仰坡坡度一致。
墙顶上设流水凹槽，将洞顶上的水从凹槽引至路堑边沟内。
翼墙基础应设在稳固的地基上，其埋深与端墙基础相同。
洞门顶上，端墙与仰坡坡脚之间的排水沟一般采用60cm宽，40cm深的槽形，沟底应有不小于3‰的排水坡。
排水沟的形式视洞口的地形和洞门构造型式而定。
较多使用的是单向顺坡排水，把水引到洞门一侧以外的低洼山体处，或引到路堑侧沟中。
当地形不容许向一侧排水时，则可采用双向排水，把水引到端墙两侧，水从端墙后面沿预留的泄水孔流出墙外，俗称“龙咀”或“吊沟”。

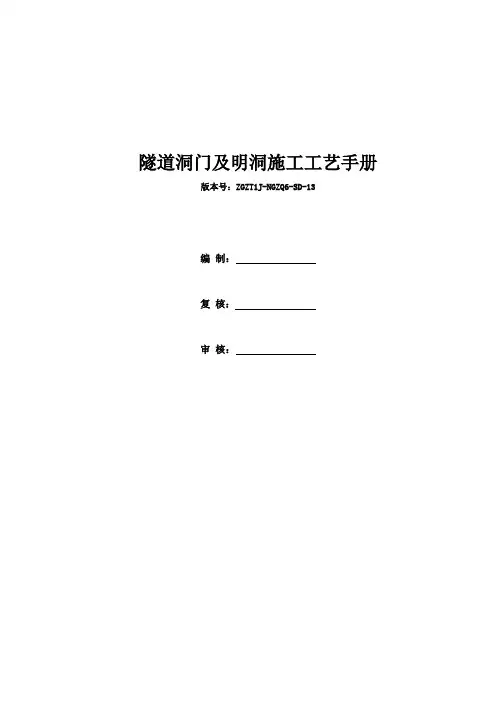

隧道洞门及明洞施工工艺手册版本号：ZGZT1J-NGZQ6-SD-13编制：复核：审核：目录第一章设计参数 (3)第二章施工工艺框图 (3)第三章施工工艺 (6)1、施工准备 (6)1.1、技术准备 (6)1.2、原材料及配合比准备 (6)1.3、机具准备 (7)2、洞门施工工艺 (8)2.1、基础测量放样 (8)2.2、基础开挖 (8)2.3、安装基础模型 (8)2.4、基础混凝土浇筑 (8)2.5、墙身放样 (8)2.6、墙身钢筋安装、模板安装 (8)2.7、墙身混凝土浇筑 (9)2.8、混凝土养护 (9)2.9、洞顶回填及防排水处理 (9)3、明洞（含帽檐式斜切式）施工工艺 (9)3.1、侧壁及基础开挖 (9)3.2、净空检查及测量放样 (9)3.3、基坑检查 (9)3.4、安装边墙模型 (9)1中铁一局南广铁路N G Z Q-6项目部地址：广西梧州市苍梧县龙圩镇预备役工兵团3.5、仰拱及边墙基础钢筋安装 (9)3.6、浇筑仰拱及边墙基础混凝土 (9)3.7、电缆边墙施工 (10)3.8、填充混凝土施做 (10)3.9、台车定位 (10)3.10、拱墙钢筋安装 (10)3.11、帽檐斜切式洞门模板安装 (10)3.12、帽檐斜切式洞门钢筋安装 (10)3.13、外模安装 (10)3.14、浇筑拱墙及帽檐混凝土 (11)3.15、拆模养护 (11)3.16、防水层施做 (11)3.17、回填土 (11)第四章施工操作要点 (11)第五章质量检验 (14)2中铁一局南广铁路N G Z Q-6项目部地址：广西梧州市苍梧县龙圩镇预备役工兵团第一章设计参数洞门型式：隧道洞口型式根据地形、地质条件设置。
隧道门端墙采用C20混凝土；挡墙、翼墙、端墙顶帽、端墙顶水沟：C30混凝土；斜切式隧道门结构采用C35防水钢筋混凝土。
本标段明洞洞顶回填土厚度2m，靠山侧设计回填土坡度1：5,实际回填土坡度1：10,明洞衬砌断面根据隧道所处地形、地质条件等综合考虑，分为Ⅴ级围岩对称路堑式、偏压路堑式和单压式三种类型。
隧道明洞及缓冲结构一、明洞及缓冲结构施工工艺流程见图11-5。
图11-5 明洞及缓冲结构施工工艺流程图隧道出口明洞及缓冲结构施工程序：施工准备→基础开挖→仰拱混凝土→仰拱回填→明洞衬砌及缓冲结构施工→防水层施工→明洞回填。
1.缓冲结构基础开挖（1）洞口缓冲结构应按现行相关规范进行施工，宜在少雨和气温较高季节进行施工。
（2）缓冲结构基础开挖过程中应避免对墙趾处持力岩土层的扰动，并应防止雨水浸泡基坑。
（3）缓冲结构基础开挖时应与洞口工程配合施工，采取临时支护措施保持基础与边坡稳定。
并做好临时支护和排水措施。
（4）缓冲结构的结构形式必须符合设计要求。
（5）缓冲结构应采用移动台架施工。
（6）土方采用人工配合挖掘机进行，自卸汽车运至弃渣场，基坑底部预留30cm左右的深度，人工清底、出渣。
（7）开挖的土石方应按要求在弃渣场倾倒、存放，严禁弃渣危及边坡及其他建筑物稳定的地点，并不得影响运输安全及周边环境保护的要求。
2.钢筋绑扎（1）钢筋绑扎施工前首先搭设作业台架，台架下部应能满足施工机械通过的要求。
台架起着施工过程中临时固定钢筋骨架及作业人员活动平台的作用。
（2）钢筋按设计要求在洞外工厂化加工预制，运料车运输到现场，在作业台架上人工安装绑扎。
（3）绑扎钢筋的作业台架就位后，首先由测工根据模板台架的长度确定出不少于3个横断面的钢筋固定断面，每个横断面标出不少于8个定位点，然后由钢筋工在定位点处搭设固定钢筋的骨架。
（4）将钢筋预弯后，首先绑扎定位处的拱墙钢筋，然后以定位处的钢筋为模型，加密进行其他钢筋的绑扎。
（5）钢筋搭接长度必须符合新验标的要求。
（6）为确保钢筋绑扎质量，测量人员必须在钢筋绑扎前、内层钢筋绑扎前、作业平台移动前分三次进行纵向拉线对每根钢筋进行检查，确保钢筋位置准确。
（7）钢筋固定：钢筋绑扎过程中，为防止钢筋由于自重或混凝土灌注过程中发生变形，按照纵向间距2m、环向间距2.5m的要求，将T形短钢筋同固定钢筋的骨架焊连，另一端与钢筋骨架主筋焊接，从而将整个钢筋网固定并加固，防止钢筋整体变形，从而确保钢筋的准确位置。
《隧道工程》——隧道洞门结构洞门是圬工砌筑的支挡结构物。
●洞门含义联系衬砌和路堑，是整个隧道结构的主要组成部分，也是隧道进出口的标志。
端墙（1）减少洞口土石方开挖量（2）稳定边坡（3）引离地表流水（4）装饰洞口洞门作用路堑洞身洞门洞门的形式环框式洞门端墙式洞门翼墙式洞门柱式洞门台阶式洞门喇叭口式洞门削竹式洞门墙式洞门明洞式洞门环框式洞门实例正面图和侧视图有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）●环框式洞门适用条件：①洞口石质坚硬而稳定②I级围岩③地形陡峭、无排水要求作用：加固洞口、减少雨后洞滴水，简单装饰洞口端墙式洞门端墙作用：抵抗山体纵向推力支护洞口仰坡将仰坡水流汇集排出不小于一米不小于1.5米适用条件：地形开阔、岩质稳定的I~III 级地区●端墙式洞门有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）●翼墙式洞门适用条件：①洞口地质较差②山体纵向推力较大的IV~VI级围岩翼墙作用：抵抗山体纵向推力，增加洞门抗滑动和抗倾覆的能力翼墙翼墙式洞门实例柱式洞门柱式洞门●柱式洞门适用条件：因不利地形地势影响不能设置翼墙时特点：①稳定性高；②有凸出线条，比较美观；③对较长大隧道采用柱式洞门比较壮观。
柱式洞门实例有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）适用条件：处于榜山侧坡地区、洞门一侧边坡较高时减少仰坡开挖量台阶式洞门效果图●喇叭口式洞门适用条件：高速铁路隧道作用：减缓高速列车的空气动力学效应●削竹式洞门适用条件：洞口段有一节较长的明洞衬砌，山体的推滑力不大特点：有利于山体稳定；有利于保护环境；各种围岩级别均适用。
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）。
铁路隧道明洞及洞门施工方案引言铁路隧道的施工是一个庞大的工程，其中涉及到多个环节，每一个环节都需要精心的设计和施工。
其中，明洞及洞门的设计与施工显得尤为关键，本文将从明洞和洞门两个方面进行讨论，提出一套可行的施工方案。
明洞施工方案明洞是铁路隧道施工中较为重要的一环，它直接影响到隧道的整体结构和强度。
以下是一套健全的明洞施工方案：1. 首先进行地质勘探明洞施工前需要进行地质勘探，以确保施工地点的地质条件是否合适。
根据勘探结果，以及设计人员的要求，可以降低明洞的坡度和弧度等。
2. 创建安全的施工环境在明洞施工时，必须首先考虑工人的安全。
需要做好防雷、防水、防洪、通风排水等工作，保证施工环境安全可靠。
同时，施工现场应按照标准化的要求，设置安全警告标志，防止工人误操作，引发事故。
3. 按照设计要求，进行桩基础施工桩基础是明洞施工中一个重要的环节。
需要严格按照设计要求进行桩基础施工，保证明洞的整体结构和强度。
对于地层不稳定的区域，可以使用注浆桩等技术手段进行加固。
4. 采用爆破、掘进技术进行洞壁开挖在做好前期工作后，可以开始进行明洞壁体施工。
一种常用的方式是采用爆破、掘进技术进行洞壁开挖。
需要根据实际情况，选择合适的技术，确保施工安全和效率。
5. 做好交通管理明洞施工是一个大型工程，需要对施工现场周边的交通进行有效的管理，确保施工不会对周边的交通造成太大的影响。
同时还需要考虑施工车辆的进出问题，做好施工现场内部交通管理。
洞门施工方案洞门作为铁路隧道的重要部分，需要考虑到其实用性和美观性等多个方面的要求，以下是一套可行的方案：1. 洞门的外形设计洞门的外形设计应该遵循铁路隧道的整体风格，同时还需要考虑到其实用性和美观性等要求。
在设计洞门的外形时，需要充分考虑到周边环境、交通等目标客户的需求。
2. 洞门结构的设计洞门的结构设计需要保证其承重能力和耐久性。
在结构设计方面，需要根据实际需要确定洞门的尺寸和形状。
同时，还需要根据洞门所处地区的气候条件等因素，选择合适的材料。
