管母线安装工艺

管母线安装施工方案管母线安装施工方案1、概述1.1 工程概况翁郎变电站220kV屋外配电装置Ⅰ、Ⅱ段母线及110kV屋外配电装置Ⅰ、Ⅱ段母线均采用支持式管型母线，管母型号及相关参数如下：管母型号：6063G-Φ130/Φ116 型铝镁合金管母焊接用衬管型号：ΦD/Φd=110/96 L=400mm1.2 编写依据本方案根据贵州省能达电力设计有限责任公司设计的220kV翁郎变电站新建工程电气部分第2册图纸《220kV屋外配电装置》、第3册图纸《110kV屋外配电装置》相关图纸和厂家资料进行编写。

1.3 施工执行标准执行国家标准《电气装置安装工程母线装置施工及验收规范》（GBJ149-90），《铝母线焊接技术规范》（DL/T754-2001），《电气装置安装工程电气设备交接试验标准》（GB50150-2006），《110kV～500kV 送变电工程质量检验及评定标准》（Q/CSG 1 0017.3-2007）中相关章节规定，以及厂家产品的技术要求。

1.4 施工安全执行标准执行电力部发布的《电力建设安全工作规则》PL5009.3-1997中的有关章节。

2、施工流程图管型母线安装施工流程图2-1所示：3、施工流程及技术要求3.1 施工准备3.1.1 基础与支架交接验收3.1.1.1 使用全站仪对基础轴线进行复测。

3.1.1.2 核实接地线敷设部位符合设计要求，焊接质量符合规范。

3.1.2 技术要求3.1.2.1 施工图纸(电气部分第2册《220kV屋外配电装置》、第3册图纸《110kV屋外配电装置》的相关图纸各1份)，母线安装记录表格(附后)等技术资料齐全，以满足现场施工需要。

3.1.2.2 技术人员已对施工人员进行技术交底和安全交底，氩弧焊工、起重指挥应作为重点交底对象。

3.1.2.3 根据铝管加工长度和施工图纸，已计算确定每根管母线的连接方式、焊接段数。

3.1.3 场地准备3.1.3.1 场地平整、清洁，管母校正平台、焊接导轨现场加工制作完毕，且应布置在安装场地附近，以便母线焊接完后不再搬运，就近平直堆放待吊装。

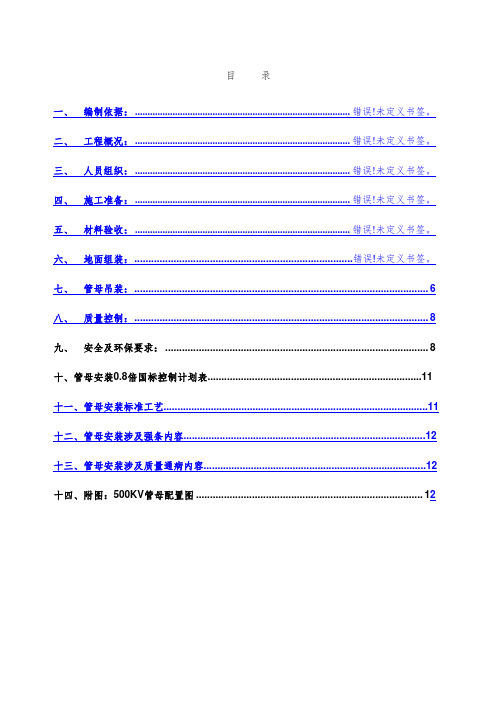

目录一、编制依据： ...................................................................................... 错误!未定义书签。

二、工程概况： ...................................................................................... 错误!未定义书签。

三、人员组织： ...................................................................................... 错误!未定义书签。

四、施工准备： ...................................................................................... 错误!未定义书签。

五、材料验收： ...................................................................................... 错误!未定义书签。

六、地面组装：..............................................................................错误!未定义书签。

七、管母吊装： (6)八、质量控制： (8)九、安全及环保要求： (8)十、管母安装0.8倍国标控制计划表 (11)十一、管母安装标准工艺 (11)十二、管母安装涉及强条内容 (12)十三、管母安装涉及质量通病内容 (12)十四、附图：500KV管母配置图 (12)1) 编制依据1、500kV***变电站电气安装工程施工图纸(母线安装施工图)2、《电力建设安全工作规程》（变电站部分）DL5009.3-19973、《电气装置安装工程母线装置施工及验收规范》（GB50149-2010）4、工程建设标准强制性条文、质量通病防治措施及相关反措要求2) 工程概况•500kV溧阳变电站工程是一座新建的500kV变电站，本工程的建设对满足常州南部地区电力负荷发展需求，提高供电可靠性，优化常州500kV电网结构，具有重要意义。

4-管型母线安装施工作业指导书预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制2012年示范工程样板点施工作业指导书接地目录1 适用范围 (3)2 编写依据 (3)3 安全风险辨析与预控 (3)4 作业流程 (5)5 作业准备 (6)6 作业方法 (7)7 工艺质量控制措施及检验标准 (10)8 工艺成品要求 (13)9 成品展示 (13)1 适用范围本作业指导书适用于110kV-500kV变电站500kV及以下电压等级的管型母线下料、焊接及安装、支柱绝缘子安装作业。

2 编写依据表2-1 编写依据3 安全风险辨析与预控3.1管型母线安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

3.2 按《指南》中与管型母线安装作业相关联的《电网建设安全施工作业票》（编码：BDDQ-ZW-06-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

3.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

3.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表3-1作业任务安全基准风险指南4 作业流程作业（工序）流程见图4-1。

图4-1 作业（工序）流程图5 作业准备5.1 人员配备表5-1 作业人员配备表5.2 主要器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置表80～250mm12mm，16m6 作业方法6.1 施工准备6.1.1 技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。

变电站管母线安装施工工艺要求2.1 适用范围采用支柱绝缘子支撑或采用悬式绝缘子串悬挂安装的铝合金管母线施工。

2.2 设计要求（1）母线调直后才吊装，端部整齐，挠度＜D/2，悬吊式管母挠度可适当放宽。

（2）管母接头必须避开管母固定金具和隔离开关静触头固定金具。

（3）在各间隔管母的最低点附近（避开隔离开关静触头或其它固定金具和焊接处）钻一φ6滴水孔，管母封端球滴水孔朝下安装。

（4）悬吊式管管母a）先把所有V型斜挂绝缘子串的悬吊线夹高度调到一致才进行母线安装。

b）斜挂绝缘子串的水平档距,可根据管母线的高度作适当调整，尽量减少管母线的附加弯矩。

c）直接由管母线引下接线的设备，尽量将其引下线靠近悬挂支点,避免对管母线造成过大的附加弯矩。

d）管母线的连接采用氩弧焊，并用衬管母线进行补强。

（5）支撑式管母线a）施工时应对跨内有较大集中荷载的管母线段采取预拱措施，并需预先计算预拱值，然后利用管母线预拱专用托架进行预拱。

b）在同一段母线中，除中间位置采用固定型的金具外，其余均采用滑动型，以使母线滑动自如并需正确设置伸缩节。

c）在吊装前先将安装好的支柱绝缘子找平，轴线调整至一直线。

d）若需要加平衡铁块，则平衡铁块为园柱体(直径为管母线内径)，中间可穿固定螺栓，每块重约20~30kg，固定于母线端部。

2.3 施工工艺要点（1）支撑管母定位满足设计图纸的伸缩要求，悬吊式管母应按照设计图纸安装跳线并进行轴线和标高的调整。

（2）悬吊式管母的悬式绝缘子串组装符合设计图纸和规范的要求，测量绝缘子串长度，适当调节花篮螺丝，使每根管母的同型号的绝缘子串等长。

（3）母线电气距离应符合设计要求，瓷件完好、清洁，间隔棒设置符合要求。

2.4 样板图片图2-2-1 支撑管母线安装示例图2-2-2 管母线焊接安装示例满焊、平整美观 管母中间段设置软连接，消除危险应力管母悬吊，整齐美观图2-2-3 悬吊管母线安装示例2.5 主要引用标准《电气装置安装工程母线装置施工及验收规范》GBJ 149-1990《电气装置安装工程质检验及评定规程》DL/T 5161.1~5161.17-2002《架空送电线路导线及避雷线液压施工工艺规程》SDJ 226-1987《铝母线焊接技术规程》DL/T 754-2001《工程建设标准强制性条文》《南方电网工程施工工艺控制规范》Q/CSG11105-2008《广东电网公司电网建设“安全、优质、文明”样板工程标准》。

管母线安装施工方案母线是电力配电系统中的重要组成部分，它负责将发电厂产生的电能传输到各个用电设备中。

因此，在母线安装施工中，需要考虑多个方面因素，保证施工质量和安全可靠。

下面是一个针对母线安装施工方案的详细介绍。

一、准备工作1.确定母线安装位置：根据工程设计图纸和规划，确定母线的安装位置，考虑与其他设备的协调布置，保证线路通畅。

2.材料准备：根据设计要求准备好所需的母线材料，包括导体、绝缘件、连接件等。

对于母线材料的选择应当满足电流负载、温度和环境条件等要求。

3.环境检查：对待安装区域进行环境检查，包括检查地基情况、地形地貌、气候条件等，确保施工满足安全要求。

4.施工组织：根据施工计划和安全要求，制定详细的施工方案和施工流程，明确各个工序的责任和工作内容。

二、施工准备1.安全措施：在施工区域设置明显的安全标志，疏导行人和车辆，避免发生安全事故。

对施工人员进行安全培训，提高他们的安全意识。

2.测量定位：根据设计要求进行测量定位，确定母线的精确位置和长度，确保施工的准确性。

3.地基处理：在母线安装区域进行地基处理，保证地基的平整、牢固，并符合设计要求和施工规范。

4.环境保护：在施工过程中，要注意保护周围环境，避免产生噪音和污染物，并采取适当的措施进行处理。

三、母线安装1.导线敷设：根据设计图纸进行导线的敷设，保证导线的平整、紧固，避免出现松动和断裂等情况。

2.绝缘安装：在导线上安装绝缘件，保护导线免受外部环境影响和电气故障，确保安全可靠。

3.连接安装：根据设计要求，对导线进行连接，包括与开关设备、变压器、终端设备等的连接，确保连接部位的接触良好，电气性能优良。

4.接地处理：对母线进行接地处理，保证系统的接地电阻符合规定，避免出现接地故障。

四、施工验收1.施工质量检查：经过母线安装施工的全过程检查，包括导线和连接件的固定程度、绝缘性能和接地效果等。

2.试验验证：对母线进行电气性能试验，包括绝缘电阻测试、耐压试验等，确保母线的安全及可靠。

管型母线的施工工艺及质量控制管型母线在变电站中的应用越来越多,本文提出了铝合金管型母线施工安装的质量掌握点,并介绍了铝合金焊接方面应留意的问题、管型母线的施工工艺以及质量掌握,并进行了分析和讨论,给出了消失问题的缘由及处理方法。

管型母线具有占地空间小、节约用地、布置简洁、维护便利、电气性能好、投资少等优点。

在我公司承接的以下工程中母线均为管型母线,依次分别是:国电云南小龙潭500kV升压站、大唐宝鸡热电330kV升压站、神华国华宁东矸石电厂330kV升压站。

如何提高管型母线的安装质量及保证管母以后的平安牢靠运行,是我们建设施工单位首先必需考虑的重点,总结以往工程建设阅历,认为设计方案、管材的质量、管母的扰度、管母的焊接质量、吊装方法、施工工艺流程的合理性是管型母线施工质量的关键所在。

一、管型母线的施工工艺管型母线材质的检验。

目前变电站工程上使用的管型母线,大多为6063型铝锰合金管型母线,也有采纳LDRE型稀土系列导电管型母线,此母线在神华国华宁东矸石电厂330kV升压站得到了应用。

一般采纳外观检查,查验母线生产制造厂家的母线质保书。

二、质量掌握方法掌握管母安装质量有以下几个方面。

1.土建构架水平垂直中心的位置。

在管母合金管加工处理前,必需对构件垂直中心做全方位的测量检验,得到精确的数值,作为配管的数值依据。

2.单根合金管焊接前的平直度。

这是整个管母安装施工的基础。

一般制造厂供应的管母长度6～13m,由于运输中搬运、起吊等缘由,运抵施工现场的管母都有不同程度的变形,故肯定要对管母进行校直处理。

3.补强衬管的制作。

采纳补强衬管(长度按设计要求),管母接头必需避开管母固定金具和隔离开关静触头固定金具,现在设计均采纳管母线内接头MJ-170N系列,管母接头加工必需根据规范要求加工法坡口,将内接头打磨抛光好插入管母线铝管内,插入的尺寸要掌握好,即管母的焊口正对衬管的中间,这样补强衬管有膨胀性管型母线内壁接触紧密,对于接头强度有肯定的好处(如图1:加工管母坡口、图2钻补强固定孔、图3打磨补强衬管、图4管母对接)。

35KV/10KV绝缘管型母线施工方案35KV配电装置到35KV油浸变压器的高压侧电源由35KV全绝缘铜管母线连接，35KV油浸变压器的低压侧到6KV配电装置由6KV全绝缘铜管母线连接。

a.作业流程b.作业方法1)施工准备①技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。

②人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。

③机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护。

④施工材料准备：管母、支柱绝缘子、金具、槽钢、钢板、螺栓等。

2)设备的验收①货物到达施工现场后，先检查货品是否有淋雨，或碰撞等情形，固定货品的绑绳是否松脱，如有松脱情形需重新固定牢固，防止在卸货过程中因货品掉落而发生危险。

②设备和器材到达现场后应及时检查，并应符合下列观定：包装及密封应良好，开箱检查清点，规格应符合没计要求，附件、备件应产全。

产面的技术文件应齐全。

产品的外观检查应完好。

③根据每个货架上标示的重量，合理安排合适的起重机械将货物卸下至存放地点。

④清点实际到货数量与发货清单上是否一致。

检查母线是否存在因卸货或是运输过程中所造成的母线浇注体破损或是母排变形等情形，如有发现，确定损伤原因后请与厂家联系。

⑤虽然全绝缘浇注母线防水性能好，但考虑到母线接头母排仍有部分裸露在外，需现场浇注在一起，为了保证浇注质量以及避免不必要的施工过程，请将母线放置在室内存放，并做防水、防尘处理。

3）存放方法①将浇注母线存放在干燥的地方，避免受到尘土沾染或水汽附着，放置地点应避开容易受到碰撞的通道上。

②全绝缘浇注母线不能直接放置在地上，一定要在底部加一层木条（间隔为每米一根），并且应保持水平、稳定的放置在一起。

③为了放置全绝缘浇注母线的接头母排在组装前受到碰撞或污染，其两端包裹的塑料布必须在将浇注母线槽吊装至安装位置后准备安装时才可将它拆卸下来。

④全绝缘浇注母线存放在清洁干净以及温差不大的室内以防止水凝结在母线母排上。

管母线安装施工方案在建筑物的电气系统中，管母线的安装是一个至关重要的环节，它直接关系到电力的传输和分配效率。

本文将重点介绍管母线的安装施工方案。

1. 施工前准备在进行管母线的安装之前，需要做好充分的准备工作。

首先要对安装地点进行勘察，确定管道的敷设路径，以及管道的走向和连接点等。

同时需要准备好所需的材料和工具，包括管道、支架、连接件、绝缘材料、电缆夹等。

2. 管道敷设在进行管道敷设时，首先要清理安装地点，确保没有障碍物，然后按照预先确定的路径进行管道的敷设。

在敷设过程中要保持管道的水平和垂直，并且要注意管道的连接处要牢固可靠，避免发生漏电等安全问题。

3. 管道固定完成管道的敷设后，需要进行管道的固定工作。

这包括安装支架和固定夹等，以确保管道的稳定性和安全性。

在固定过程中要注意支架的位置和间距，保证管道能够承受住电缆的重量和外力。

4. 管道连接管道安装完成后需要进行管道的连接工作。

这包括管道与管道的连接，以及管道与设备的连接等。

连接工作要求严格按照相关规范和标准进行，以确保连接的牢固性和安全性。

5. 绝缘处理为了提高电气系统的安全性和可靠性，需要对管道进行绝缘处理。

这包括在连接点和管道的暴露部分进行绝缘包覆，以防止漏电等安全问题的发生。

6. 安全检查在管道安装完成后，需要进行安全检查工作。

这包括对管道的连接处进行检查，确保连接牢固可靠；对管道的绝缘处进行检查，确保绝缘完好无损；对管道的支架和固定夹进行检查，确保稳固可靠。

结语管母线的安装施工是电气系统中一个至关重要的环节，只有按照规范和标准进行施工，才能保证系统的稳定性和安全性。

希望通过本文的介绍，读者能够对管母线的安装施工有更深入的了解，以确保安装工作的顺利进行。

管母线安装施工方案1、概述1.1 工程概况翁郎变电站220kV屋外配电装置Ⅰ、Ⅱ段母线及110kV屋外配电装置Ⅰ、Ⅱ段母线均采用支持式管型母线，管母型号及相关参数如下：管母型号：6063G-Φ130/Φ116 型铝镁合金管母焊接用衬管型号：ΦD/Φd=110/96 L=400mm1.2 编写依据本方案根据贵州省能达电力设计有限责任公司设计的220kV翁郎变电站新建工程电气部分第2册图纸《220kV屋外配电装置》、第3册图纸《110kV 屋外配电装置》相关图纸和厂家资料进行编写。

1.3 施工执行标准执行国家标准《电气装置安装工程母线装置施工及验收规范》（GBJ149-90），《铝母线焊接技术规范》（DL/T754-2001），《电气装置安装工程电气设备交接试验标准》（GB50150-2006），《110kV～500kV送变电工程质量检验及评定标准》（Q/CSG 1 0017.3-2007）中相关章节规定，以及厂家产品的技术要求。

1.4 施工安全执行标准执行电力部发布的《电力建设安全工作规则》PL5009.3-1997中的有关章节。

2、施工流程图管型母线安装施工流程图2-1所示：3、施工流程及技术要求3.1 施工准备3.1.1 基础与支架交接验收3.1.1.1 使用全站仪对基础轴线进行复测。

3.1.1.2 核实接地线敷设部位符合设计要求，焊接质量符合规范。

3.1.2 技术要求3.1.2.1 施工图纸(电气部分第2册《220kV屋外配电装置》、第3册图纸《110kV屋外配电装置》的相关图纸各1份)，母线安装记录表格(附后)等技术资料齐全，以满足现场施工需要。

3.1.2.2 技术人员已对施工人员进行技术交底和安全交底，氩弧焊工、起重指挥应作为重点交底对象。

3.1.2.3 根据铝管加工长度和施工图纸，已计算确定每根管母线的连接方式、焊接段数。

3.1.3 场地准备3.1.3.1 场地平整、清洁，管母校正平台、焊接导轨现场加工制作完毕，且应布置在安装场地附近，以便母线焊接完后不再搬运，就近平直堆放待吊装。

500kV配电装置主母线采用6063-Ф250/230型悬吊管母；132kV 屋外配电装置母线采用6063-Ф170/154型支柱管母。

本工程铝合金母线采用氩弧焊焊接工艺。

本站管形母线工作量如下表：附件安装1 组装前检查：1.1 现场吊装焊接完毕后的铝管母线，必须经工地负责质检员做外观检查合格后方可组装。

1.2 铝管母线应无死弯，局部弯曲变形不大于2毫米，否则必须进行调直处理。

1.3 铝管母线表面应无机械硬伤，认真清除焊缝点和管口等处的棱角、尖刺，用锉刀加工后还要用细砂布打磨圆滑防止发生电晕。

7.2 组装附件：2.1 组装封端球时，先在铝管上标出螺孔位置。

用木锤轻轻打入，按标记位置钻孔攻丝，用M10螺栓拧紧，螺栓使用圆头螺栓，加平垫及弹簧垫并使球体上的小孔朝下方向安装。

2.2 组装悬吊线夹时，应从母线中段中心位置向两边均分，保证线夹中心之间距离，如瓷瓶串长度与实际档距偏差较大时需调整悬吊线夹的位置以保证最小安全净距。

2.3 按图纸要求组装瓷瓶串，所用的金具规格须符合设计要求，每串瓷瓶应在小张力作用下实测长度，Ｖ型串由两串长度相同的瓷瓶串组成。

2.4 各瓷瓶钢帽口要朝下弹簧销的穿入方向由外向里，中相由右向左。

2.5 凡使用螺栓连接的载流接触面应除去氧化层，均匀涂上电力复合脂。

管母线吊装1 500kV悬挂式管母线吊装：1.1 在起吊整跨管母前，在地面低空作预吊挂，进行调整，以保证最终高空吊挂后的工艺要求；注意检查管母以及终端球滴水孔朝向是否正确朝下。

1.2 本工程500kV管母为超长管母，共有四个挂点，为了保证使用四台机动绞磨就能够进行吊装工作，在吊装前需加工4个专用吊具，利用专用吊具可以用一根钢丝绳（一台机动绞磨）使V型绝缘子串的两个挂点做到同时起吊上升。

管母就位置前检查金具、瓷瓶串正确组装，销针完整，瓷瓶碗口朝上，管母梁与构架柱连接螺栓已紧固，所用机具（卷扬机、滑轮组等）已布置到位。

利用专用吊具，通过四台机动绞磨（吊点系在花篮螺栓上），四台绞磨同时上升，将管母提升到设计安装位置，将挂点固定在构架上。
