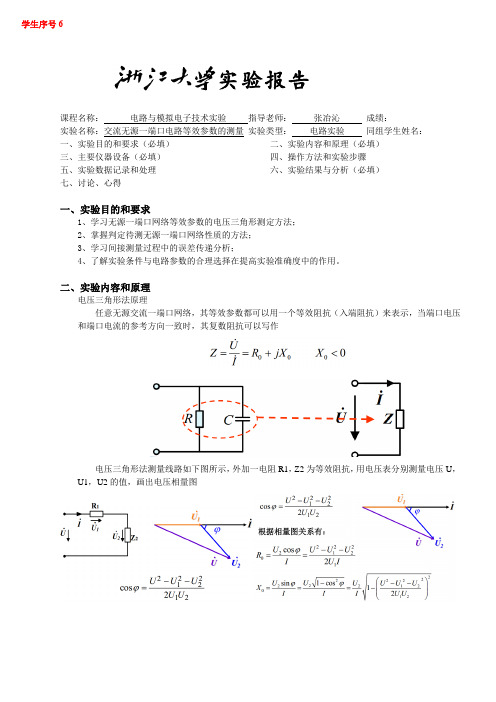

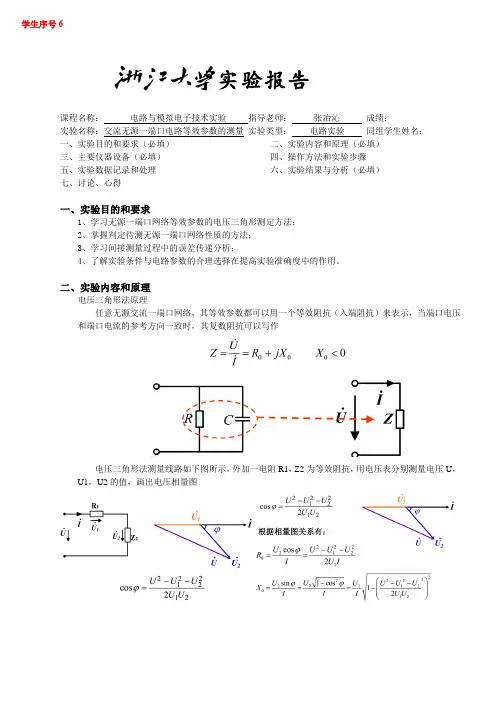

实验报告课程名称： 电路与模拟电子技术实验 指导老师： 张冶沁 成绩：______________ 实验名称：交流无源一端口电路等效参数的测量 实验类型： 电路实验 同组学生姓名：_______ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得一、实验目的和要求1、学习无源一端口网络等效参数的电压三角形测定方法；2、掌握判定待测无源一端口网络性质的方法；3、学习间接测量过程中的误差传递分析；4、了解实验条件与电路参数的合理选择在提高实验准确度中的作用。
二、实验内容和原理 电压三角形法原理任意无源交流一端口网络，其等效参数都可以用一个等效阻抗（入端阻抗）来表示，当端口电压和端口电流的参考方向一致时，其复数阻抗可以写作电压三角形法测量线路如下图所示，外加一电阻R1，Z2为等效阻抗，用电压表分别测量电压U ，U1，U2的值，画出电压相量图三、主要仪器设备1、单相0～250V可调电源2、DG11单相变压器实验组件电源220V/36V/16V，电容取4个10µF并联，电阻R=360Ω/8W，(取4只360Ω电阻并联)3、DG08动态实验组件电阻100Ω/2W四、操作方法和实验步骤1、测量图4-2所示电路中的R、C值，计算该一端口网络的等效阻抗Z。
（R=100Ω/2W ，4只电容并联C=10µF/100V）2、采用电压三角形法测量时，画出实验接线图，确定电源电压调节范围。
3、选定R1的型号和数值。
4、按图4-1，调节R1和电源电压，使得U1 = U2, 记录实验数据，计算一端口（RC并联）网络的等效阻抗。
5、取R1=6|Z| ，在U1≠U2的情况下，再次测量等效阻抗。
6、分析比较1、4、5的测量结果。
五、实验数据记录和处理1.用万用表测量R、C值，万用表短接电阻3.9Ω，测得R4测=104.9Ω，修正得R4=101.0Ω；用万用表电容档测4个电容并联电容值得C并=40.7μF，已知电源频率为50Hz，由此求得等效电抗：再求电容和电阻并联的等效阻抗为：亦可求得等效导纳为：用伏安法测量此R的电阻，得数据电源有效值U/V I/A R/Ω5V 4.88 0.052 93.8510V 9.68 0.098 98.78 可见当电源稍大时数据较为接近电阻标称值，且由电阻标称值R=100Ω/2W得最大电电压U MAX=14.14V，因此取变压器的16V作为输出，且控制电压有效值在10V左右。
交流电路等效参数的测定交流电路的等效参数测定是对电路的特性进行量化和描述，它们包括电阻、电感和电容。
测定这些参数有助于了解电路的工作原理、优化电路设计以及分析电路的稳定性和性能。
测定电阻的方法主要有两种：直流电桥法和交流电桥法。
直流电桥法是在电路中加入已知电阻，通过测量电路中电压和电流的关系，计算未知电阻的值。
交流电桥法则是在交流电路中加入已知电阻和未知电阻，并分别测量两者的电压，通过计算电压比值来求解未知电阻。
这些方法非常适用于测量电路中的线性电阻，但在测量非线性电阻时要采用更为复杂的方法。
测定电感可以采用两种方法：RL电桥法和谐振法。
RL电桥法是通过在电路中加入一个可变电阻和一个可变电容，利用电流和电压的相位关系来测量电感的计算值。
而谐振法则是通过改变电路的频率，当电路达到谐振时，可以通过对频率和阻抗的测量，计算电感的值。
这些方法在实际测量中，通常需要在仪器上进行调整和配置，以达到最佳的测量效果。
测定电容可以使用恒流充放电法和交流电桥法。
恒流充放电法是通过一个已知的电流源将电容器充电至一定电压，然后用一个已知电阻器放电，测量放电时间，通过计算电容器的等效电阻来求解电容值。
交流电桥法则是通过在交流电路中引入已知电容和未知电容，并测量两者的电压比值，从而计算出未知电容的值。
对于复杂的交流电路，测定等效参数的方法通常是通过两端电压与电流之间的相位差进行测量。
相位差是指电流和电压之间的时间差，通过测量这个时间差，可以计算出电路中元件的阻抗。
除了上述提到的测量方法之外，还有一些更为复杂和精确的测量方法，例如矢量网络分析仪、频谱分析仪和阻抗分析仪等。
这些仪器可以通过测量电路中各个频率上的电压和电流，进而计算出电路中的等效参数。
在进行等效参数测量时，需要注意一些影响测量精度的因素，例如电源和测量仪器的质量，电路中的噪声和干扰，以及电路中元件的温度和湿度等。
为了提高测量的准确性和可靠性，建议在测量前进行仔细的校准和调整。
交流电路等效参数的测定交流电路是由电源、电阻、电感、电容等组成的电路，其等效参数包括电流、电压、功率等参数。
测定这些参数对于电路分析、设计和故障诊断都非常重要。
一、电流的测定电流是电路中传输的电荷数量，通常用安培(A)表示。
测定电流的方法有电流表法、电压法和电阻法等。
1.电流表法电流表是专门用来测量电流的仪器。
将电流表正确接入电路中，即可读取电路中的电流值。
测量直流电流时，需要将电流表设置为直流档；测量交流电流时，需要将电流表设置为交流档。
2.电压法根据欧姆定律，电流等于电压与电阻的商，即I=U/R。
因此，可以用电压法测定电流。
通过测量电路两端的电压，并知道电路中的电阻值，可以通过计算得到电流值。
3.电阻法电阻法通常用于测量高电压和大电流的情况。
当无法直接测量电流时，可以通过测量电路中的电阻值，并根据欧姆定律计算电流值。
二、电压的测定电压是电路中电势差的量度，通常用伏特(V)表示。
测定电压的方法有电压表法、电阻分压法和电流法等。
1.电压表法电压表是专门用来测量电压的仪器。
将电压表正确接入电路中，即可读取电路中的电压值。
测量直流电压时，需要将电压表设置为直流档；测量交流电压时，需要将电压表设置为交流档。
2.电阻分压法电阻分压法是通过将一个或多个电阻连接在电路中，使电路中的电压分布，然后通过测量分压点的电压来计算整个电路的电压。
3.电流法根据欧姆定律，电流等于电压与电阻的商，即I=U/R。
因此，可以通过测量电路中的电流值，并知道电路中的电阻值来计算电压。
三、功率的测定功率是电路中能量变化的速率，通常用瓦特(W)表示。
测定功率的方法有电流法、电压法和电压-电流法等。
1.电流法根据功率的定义，功率等于电流与电压的乘积，即P=UI。
因此，可以通过测量电路中的电流和电压值来计算功率。
2.电压法同样根据功率的定义，功率等于电流与电压的乘积，即P=UI。
因此，也可以通过测量电路中的电流和电压值来计算功率。
3.电压-电流法当电路中的元件不是纯电阻时，需要使用电压-电流法来测定功率。
一、实验目的1. 掌握使用万用表、示波器等常用仪器测量电路参数的方法。
2. 理解电路参数（如电阻、电容、电感、电压、电流等）在电路中的作用。
3. 培养实验操作能力和数据分析能力。
二、实验原理本实验主要测量电路中的电阻、电容、电感等参数。
以下为各参数的测量原理：1. 电阻测量：利用万用表测量电路中某段导线的电阻值。
根据欧姆定律，电阻值等于电压与电流的比值。
2. 电容测量：利用交流信号源和示波器测量电路中电容的充放电过程，根据电容的充放电公式计算电容值。
3. 电感测量：利用交流信号源和示波器测量电路中电感的自感电压，根据自感电压与电流的关系计算电感值。
4. 电压测量：利用万用表测量电路中某点的电压值。
5. 电流测量：利用万用表测量电路中某段导线的电流值。
三、实验仪器与器材1. 万用表2. 示波器3. 交流信号源4. 电阻、电容、电感等电子元件5. 电路连接线6. 电路实验板四、实验步骤1. 搭建电路：根据实验要求，将电阻、电容、电感等元件按照电路图连接在电路实验板上。
2. 电阻测量：使用万用表测量电路中某段导线的电阻值。
3. 电容测量：a. 将电容与电阻串联，接入交流信号源。
b. 用示波器观察电容的充放电波形。
c. 根据电容的充放电公式计算电容值。
4. 电感测量：a. 将电感与电阻串联，接入交流信号源。
b. 用示波器观察电感的自感电压波形。
c. 根据自感电压与电流的关系计算电感值。
5. 电压测量：使用万用表测量电路中某点的电压值。
6. 电流测量：使用万用表测量电路中某段导线的电流值。
五、实验数据记录与分析1. 电阻测量：记录万用表读数，计算电阻值。
2. 电容测量：记录示波器显示的电容充放电波形，计算电容值。
3. 电感测量：记录示波器显示的电感自感电压波形，计算电感值。
4. 电压测量：记录万用表读数，计算电压值。
5. 电流测量：记录万用表读数，计算电流值。
六、实验结果与讨论1. 通过实验，我们成功测量了电路中的电阻、电容、电感等参数。

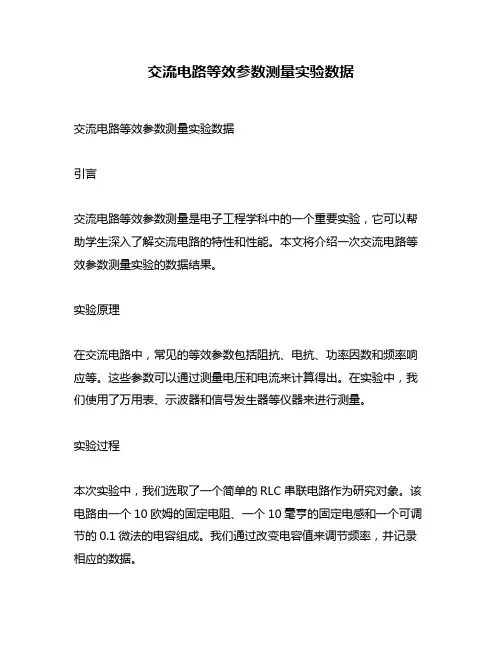

交流电路等效参数测量实验数据交流电路等效参数测量实验数据引言交流电路等效参数测量是电子工程学科中的一个重要实验，它可以帮助学生深入了解交流电路的特性和性能。
本文将介绍一次交流电路等效参数测量实验的数据结果。
实验原理在交流电路中，常见的等效参数包括阻抗、电抗、功率因数和频率响应等。
这些参数可以通过测量电压和电流来计算得出。
在实验中，我们使用了万用表、示波器和信号发生器等仪器来进行测量。
实验过程本次实验中，我们选取了一个简单的RLC串联电路作为研究对象。
该电路由一个10欧姆的固定电阻、一个10毫亨的固定电感和一个可调节的0.1微法的电容组成。
我们通过改变电容值来调节频率，并记录相应的数据。
首先，我们使用万用表分别测量了固定阻值、固定感值和可调节容值，并记录下来。
然后，我们将信号发生器连接到该串联电路上，并通过示波器观察到输出波形。
接下来，我们将万用表连接到不同位置上，分别记录下输入端口和输出端口处的电压和电流值。
最后，我们使用计算器来计算出电路的等效参数。
实验结果通过实验测量，我们得到了以下数据：1. 固定阻值：10欧姆2. 固定感值：10毫亨3. 可调节容值：0.1微法4. 输入电压：5伏特5. 输出电压：2伏特6. 输入电流：0.5安培7. 输出电流：0.2安培根据上述数据，我们可以计算出该RLC串联电路的等效参数：1. 阻抗Z = 10欧姆+ j(2πfL - 1/2πfC) = 10 + j(628 - 1591) ≈ -983Ω2. 相角θ = arctan(-Im(Z)/Re(Z)) = arctan(0.204) ≈ 11.8度3. 电抗X = |Z|sinθ ≈ 212Ω4. 功率因数PF = cosθ ≈ 0.98结论通过本次交流电路等效参数测量实验，我们成功地测量了一个RLC串联电路的等效参数，并得到了相应的数据结果。
这些数据对于深入理解交流电路的特性和性能具有重要意义。
同时，这也为后续更深入的研究奠定了基础。

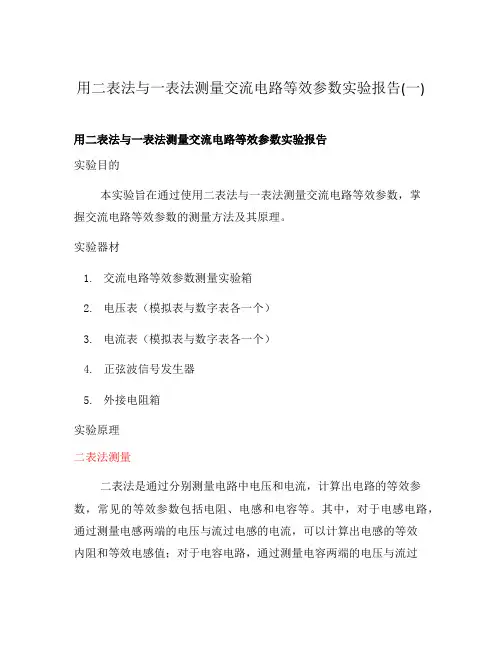

用二表法与一表法测量交流电路等效参数实验报告(一)用二表法与一表法测量交流电路等效参数实验报告实验目的本实验旨在通过使用二表法与一表法测量交流电路等效参数，掌握交流电路等效参数的测量方法及其原理。
实验器材1.交流电路等效参数测量实验箱2.电压表（模拟表与数字表各一个）3.电流表（模拟表与数字表各一个）4.正弦波信号发生器5.外接电阻箱实验原理二表法测量二表法是通过分别测量电路中电压和电流，计算出电路的等效参数，常见的等效参数包括电阻、电感和电容等。
其中，对于电感电路，通过测量电感两端的电压与流过电感的电流，可以计算出电感的等效内阻和等效电感值；对于电容电路，通过测量电容两端的电压与流过电容的电流，可以计算出电容的等效内阻和等效电容值；对于电阻电路，仅需测量电阻的电阻值即可。
一表法测量一表法是通过同时测量电路中的电压和电流，并使用示波器对其波形进行分析，计算出电路的等效参数。
通过观察电压和电流的相位差，可以区分电容、电感和电阻等。
实验步骤与记录二表法测量1.在实验箱中选择一个电感，连接正弦波信号发生器并调节输出频率为1kHz，调节外接电阻箱的阻值为1kΩ，连接电压表，将其电压档位调至DCV20，连接电流表将其电流档位调至DCA0.2，并将其连入电路中测量电路参数。
2.记录测量数据，计算出电路的电感值和内阻。
3.重复步骤1和步骤2，分别测量电阻和电容的等效参数。
一表法测量1.在实验箱中选择一个电感，连接正弦波信号发生器并调节输出频率为1kHz，调节外接电阻箱的阻值为1kΩ，连接示波器，将其水平扫描速度调至10ms/div，竖直调至5V/div，连接电阻与电容两种电路测量其等效参数。
2.记录测量数据，并从示波器波形中观察电流和电压的相位差及其波形，并计算出电路的等效参数。
结果分析通过实验，我们能够掌握二表法和一表法测量交流电路等效参数的原理及方法，并且能够正确计算出并记录实验数据。
实验结论在本实验中，我们通过使用二表法和一表法，分别测量了不同电路中的等效参数，明确了电容、电感和电阻等不同元件的测量方法，并且从实验结果中得到了结论，这将有助于我们在今后的电路设计中更准确地选取元件并计算出电路的性能。

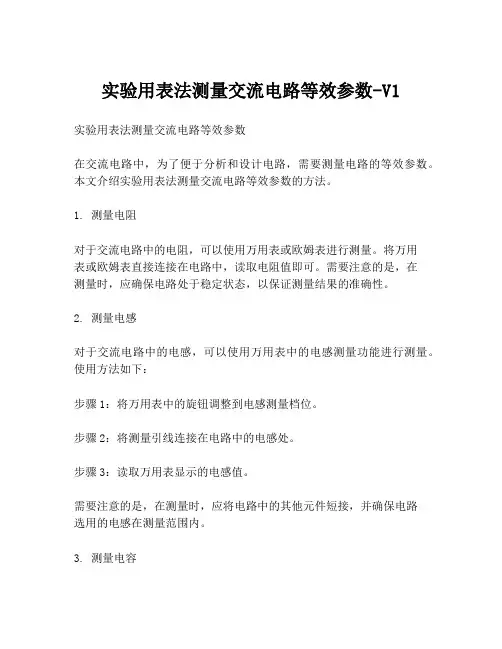

实验用表法测量交流电路等效参数-V1实验用表法测量交流电路等效参数在交流电路中，为了便于分析和设计电路，需要测量电路的等效参数。
本文介绍实验用表法测量交流电路等效参数的方法。
1. 测量电阻对于交流电路中的电阻，可以使用万用表或欧姆表进行测量。
将万用表或欧姆表直接连接在电路中，读取电阻值即可。
需要注意的是，在测量时，应确保电路处于稳定状态，以保证测量结果的准确性。
2. 测量电感对于交流电路中的电感，可以使用万用表中的电感测量功能进行测量。
使用方法如下：步骤1：将万用表中的旋钮调整到电感测量档位。
步骤2：将测量引线连接在电路中的电感处。
步骤3：读取万用表显示的电感值。
需要注意的是，在测量时，应将电路中的其他元件短接，并确保电路选用的电感在测量范围内。
3. 测量电容对于交流电路中的电容，可以使用万用表中的电容测量功能进行测量。
使用方法如下：步骤1：将万用表中的旋钮调整到电容测量档位。
步骤2：将测量引线连接在电路中的电容处。
步骤3：读取万用表显示的电容值。
需要注意的是，在测量时，应将电路中的其他元件断开，并确保电路选用的电容在测量范围内。
4. 测量交流电路中的信号源对于交流电路中的信号源，可以使用示波器进行测量。
使用方法如下：步骤1：将示波器的探头连接在电路中的信号源处。
步骤2：调整示波器的触发模式和时间基准，以使信号波形稳定显示。
步骤3：读取示波器显示的信号源的振幅、频率等参数。
需要注意的是，在测量时，应将电路中的其他元件断开，并确保示波器能够正确地触发和显示信号波形。
5. 测量交流电路中的输出信号对于交流电路中的输出信号，可以使用示波器进行测量。
使用方法如下：步骤1：将示波器的探头连接在电路中的输出端口处。
步骤2：调整示波器的触发模式和时间基准，以使输出信号波形稳定显示。
步骤3：读取示波器显示的输出信号的振幅、频率等参数。
需要注意的是，在测量时，应将电路中的其他元件断开，并确保示波器能够正确地触发和显示输出信号波形。
三表法测量电路等效参数实验目的：1. 学会用交流电压表、 交流电流表和功率表测量元件的交流等效参数的方法。
2. 学会功率表的接法和使用。
原理说明：1. 正弦交流信号激励下的元件值或阻抗值，可以用交流电压表、 交流电流表及功率表分别测量出元件两端的电压U 、流过该元件的电流I 和它所消耗的功率P ，然后通过计算得到所求的各值，这种方法称为三表法， 是用以测量50Hz 交流电路参数的基本方法。
计算的基本公式为： 阻抗的模I U Z =， 电路的功率因数 cos φ＝UIP 等效电阻 R ＝ 2I P ＝│Z │cos φ， 等效电抗 X ＝│Z │sin φ 或 X ＝X L ＝2πfL ， X ＝Xc ＝fCπ21 2. 阻抗性质的判别方法：可用在被测元件两端并联电容或将被测元件与电容串联的方法来判别。
其原理如下：（1）在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。
图1(a)中，Z 为待测定的元件，C'为试验电容器。
(b)图是(a)的等效电路，图中G 、B 为待测阻抗Z 的电导和电纳，B'为并联电容C' 的电纳。
图1在端电压有效值不变的条件下，按下面两种情况进行分析：① 设B ＋B'＝B"，若B'增大，B"也增大，则电路中电流I 将单调地上升，故可判断B 为容性元件。
② 设B ＋B'＝B"，若B'增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图15-2所示，则可判断B 为感性元件。
由以上分析可见，当B 为容性元件时，对并联电容C'值无特殊要求；而当B 为感性元件时，B'<│2B │才有判定为感性的意义。
B'>│2B │时，电流单调上升，与B 为容性时相同，并不能说明电路是感性的。
因此，B'<│2B │是判断电路性质的可靠条件，由此得判定条件为(2) 与被测元件串联一个适当容量的试验电容，若被测阻抗的端电压下降，则判为容性，端压上升则为感性，判定条件为 '1C ＜│2X │式中X 为被测阻抗的电抗值，C'为串联试验电容值， 此关系式可自行证明。
交流电路参数的测量实验报告实验报告：交流电路参数的测量1. 实验目的：本实验的目的是通过实际测量交流电路中的电流、电压和功率等参数，掌握交流电路的基本测量方法，并验证和探索交流电路的特性。
2. 实验仪器和材料：（1）数字万用表（2）交流电源（3）电流表（4）电阻箱（5）电容（6）电感（7）导线等3. 实验原理：在交流电路中，电压和电流的波形是随着时间变化的，所以无法直接测量其峰值和有效值。
一般采用示波器来显示交流电流和电压波形的方法。
测量电流和电压的有效值可以借助示波器进行测量，或利用电流表和电压表分别测量交流电流和电压的峰值，然后利用相应的公式计算出电流和电压的有效值。
而交流电路的功率则需要通过乘积法测量，即乘以电流和电压的有效值。
需要特别注意的是，对于非线性负载的交流电路，功率测量时要考虑电流和电压的相位差，即功率因数。
4. 实验步骤：（1）接线首先将交流电源正极与电感的一端相连，然后将电感的另一端与电容串联，再将电容与电阻箱并联，最后将电阻箱与负极相连，形成一个交流电路。
（2）测量电流将电流表串联在电阻箱和电路之间，记录电流表的示数，即为电流的有效值。
（3）测量电压将数字万用表的交流电压档调至最大量程，分别测量电容两端的电压和电阻箱两端的电压，记录数值为电压的峰值。
（4）计算功率根据测得的电流和电压值，利用相应的公式计算出功率的值。
（5）改变负载通过改变电阻箱的阻值，可以观察到电流、电压和功率的变化规律。
5. 实验结果与数据处理：以实验数据为例，假设测得的电流为2A，电压为10V，根据公式，计算得出这个交流电路的功率为20W。
6. 实验讨论：通过实验我们可以观察到，交流电路中的电流、电压和功率是随着负载的变化而变化的。
当负载增大时，电流和电压的值也会相应增大，而功率的值则由电流和电压的乘积决定。
此外，对于非线性负载，还需要考虑功率因数的影响。
7. 实验结论：本实验通过测量交流电路中的电流、电压和功率等参数，掌握了交流电路的基本测量方法，并对交流电路的特性进行了验证和探索，提高了我们对交流电路的认识。
交流电路等效参数的测量实验一．实验目的1．学会使用交流数字仪表（电压表、电流表、功率表）和自耦调压器。
2．学习用交流数字仪表测量交流电路的电压、电流和功率。
3．学会用交流数字仪表测定交流电路参数的方法。
4．加深对阻抗、阻抗角及相位差等概念的理解。
二．原理说明正弦交流电路中各个元件的参数值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压Ｕ，流过该元件的电流Ｉ和它所消耗的功率Ｐ，然后通过计算得到所求的各值，这种方法称为三表法，是用来测量５０Hz 交流电路参数的基本方法。
计算的基本公式为：电阻元件的电阻：I U R R =或2IPR = 电感元件的感抗IU X LL =，电感f X L π2L =电容元件的容抗IU X C C =，电容C 21fX C π=串联电路复阻抗的模IUZ =，阻抗角 R Xarctg =ϕ 其中：等效电阻 2IPR =，等效电抗22R Z X -=本次实验电阻元件用白炽灯（非线性电阻）。
电感线圈用镇流器，由于镇流器线圈的金属导线具有一定电阻，因而，镇流器可以由电感和电阻相串联来表示。
**A 350V 4UIu+-LR 图19-1电源负载AZWV图19-2**u+-20V2电容器一般可认为是理想的电容元件。
在R 、L 、C 串联电路中，各元件电压之间存在相位差，电源电压应等于各元件电压的相量和，而不能用它们的有效值直接相加。
电路功率用功率表测量，功率表（又称为瓦特表）是一种电动式仪表，其中电流线圈与负载串联，（具有两个电流线圈，可串联或并联，以便得到两个电流量程），而电压线圈与电源并联，电流线圈和电压线圈的同名端（标有*号端）必须连在一起，如图１9—1所示。
本实验使用数字式功率表，连接方法与电动式功率表相同，电压、电流量程分别选450V 和3A 。
三．实验设备1．交流电压、电流、功率、功率因数表； 2．自耦调压器（输出可调的交流电压）；3．30Ｗ镇流器，400V ／4.7μＦ电容器，电流插头，25Ｗ/220Ｖ白炽灯。
交流电路等效参数测量实验数据本次实验是关于交流电路等效参数测量的实验。
实验方法：
我们使用函数发生器产生一个正弦波信号，然后将信号输入到待
测电路中，再通过示波器对输入和输出信号进行测量。
接着，我们可
以计算出待测电路的阻抗、电感和电容等等参数。
实验内容：
本实验主要测量了电感、电容和阻抗的等效参数。
首先，我们测量了电感的等效参数。
将待测电路中的电感与一个
电容串联，再将其与函数发生器和示波器相连，测量其输入和输出电压，并计算出其等效电感。
其次，我们测量了电容的等效参数。
将待测电路中的电容与一个
电阻串联，再将其与函数发生器和示波器相连，测量其输入和输出电压，并计算出其等效电容。
最后，我们测量了阻抗的等效参数。
将待测电路中的电容、电感、电阻分别串联，再将其与函数发生器和示波器相连，测量其输入和输
出电压，并计算出其等效阻抗。
实验结果：
经过实验测量，我们计算出了电感、电容和阻抗的等效参数。
其中，电感等效参数为10mH，电容等效参数为1uF，阻抗等效参数为
50Ω。
实验分析：
通过本实验的测试，我们可以验证电路中各个元器件的等效参数，并且得到了实验结果。
同时，我们也发现，在实际电路中，元器件的等效参数往往受到
许多因素的影响，如温度、频率等等，因此在实际设计电路时，我们
需要对这些因素进行充分的考虑。
结论：
本次实验通过测量电路中元器件的等效参数，验证了电路中元器
件的性能，加深了我们对交流电路等效参数的理解，对于今后的电路
设计和分析都有一定的指导意义。
交流电路等效参数测量实验数据交流电路等效参数测量是电路实验中必不可少的一环，这项实验旨在通过测量电路中各元件的等效参数来了解电路的特性和性能。
下面我们将详细介绍进行交流电路等效参数测量实验的步骤及相关数据。
实验步骤：1. 准备设备：万用表、电源、电感电容箱、示波器等。
2. 连接电路：根据实验要求将电源、电感电容箱、示波器等连接在一起。
3. 测量电感：将电感电容箱中的电感器依次接入电路，通过示波器测量得到电感的阻抗与电容的阻抗频率响应曲线。
4. 测量电容：将电容电感箱中的电容器依次接入电路，通过示波器测量得到电容的阻抗与电容的阻抗频率响应曲线。
5. 测量电路参数：根据测量得到的电感与电容的阻抗频率响应曲线，通过计算等效电路参数来求解电路的特性及性能。
实验数据：在实验中，我们测量了一个简单的电路，包括一个电感和一个电容。
以下是我们的测量数据：电感参数：电感值：15.5mH最小频率：100Hz最大频率：10kHz电感频率响应曲线：电容参数：电容值：220nF最小频率：100Hz最大频率：10kHz电容频率响应曲线：通过这些数据，我们计算出了电路的等效电路参数：串联电路：R = 912 Ω; L = 16.7mH; C = 231nF并联电路：R = 912 Ω; L = 56.7mH; C = 70.7nF如何更好地进行交流电路等效参数测量？交流电路等效参数测量是一项需要仔细操作的实验，以下是一些提高实验效果的建议：1. 在实验之前，先对测量设备进行校准，保证测量准确性。
2. 对于电源的电压，应该先限制电压，以避免损坏电路元件。
3. 在测量电阻值时，应先使用万用表进行初步测量，再使用示波器进行精准测量。
4. 当测量电感或电容时，应使用安全电表钳夹将电容器或电感器安全地接入电路。
5.对于电路的高频部分，要注意新增加滤波器及使用短路接地来避免电磁干扰。
总之，要想取得较好的测量效果，需要仔细进行实验操作，确保实验结果的准确性。
交流电路等效参数的测定实验报告(1)交流电路等效参数的测定实验报告一、实验目的本次实验旨在通过实验手段测定交流电路中的等效参数，掌握交流电路参数的测定方法，加深对交流电路等效参数的理解。
二、实验器材1. 信号发生器：用于产生交流电信号。
2. 电感器：用于将电流变换成磁场。
3. 电容器：用于储存电荷，产生电场。
4. 电阻器：用于限流，分压等。
5. 示波器：将电信号转成形象的波形和数值。
三、实验步骤1.测量电感器参数：通过连接一定容量的电容器和已知电阻电路，将电感串联进电路中之后，用示波器测量其频率响应曲线。
饱和电感的感抗与对应的频率对应得到经验公式2Π×fL=1，从而得到电感器参数L（互感时L=0）。
2. 测量电容器参数：通过连接一定容量的电感器和已知电阻电路，将电容器串入电路中之后，同样测量其频率响应曲线。
通过将电容器的容量放大或减小，测量不同容量下的频率响应曲线，推算得到电容器的容量C。
3.测量电路中电阻值的大小：将一定容量的电容器和电感相串联接在实验脚板上，连在正弦波信号发生器上，通过调节发生器，观察示波器上电路的电压和电流，得到电路的阻抗。
所观测到的阻抗大小与对应的电路角频率值得到经验公式|Z|=R(1+(L/RωC)^2)^(1/2) ,其中R 为已知的电路中的电阻值。
4.测量交流电路的谐振频率：将一定容量的电阻和电容器相串联接在实验脚板上，测量电路的电容值和电感值，并通过示波器测量电路的频率响应曲线，找出电路的谐振频率f0，由经验公式f0=1/2π(LC)^(1/2)得到电路的谐振频率。
四、实验资料记录通过上述操作可得到以下测量数据和实验现象：1. 通过测量电感器的频率响应曲线及使用饱和电感得到电感器的感抗为9.8mΩ/kHz，约1.58mH。
2. 通过测量电容器不同容量下的频率响应曲线，推算得到电容器的容量为3.3nF。
3. 同样的电路中有一个电阻R=50Ω，通过观察示波器的电路频率响应曲线得到其阻抗为60.1Ω/kHz。
交流电路等效参数的测定实验报告一、实验目的1、学会使用交流电压表、交流电流表和功率表测量交流电路中的电压、电流和功率。
2、掌握通过实验测定交流电路中电阻、电感和电容元件的等效参数的方法。
3、加深对交流电路中电阻、电感和电容元件特性的理解。
二、实验原理在交流电路中，电阻、电感和电容元件的阻抗分别为：电阻：ZR ＝ R电感：ZL ＝jωL电容：ZC ＝ 1/（jωC)其中，ω 为角频率，j 为虚数单位。
对于一个由电阻 R、电感 L 和电容 C 串联组成的交流电路，其总阻抗为：Z ＝ R ＋j(ωL 1/（ωC)）电路中的电流为：I ＝ U ／ Z其中，U 为电源电压。
电路的有功功率为：P ＝UIcosφ其中，cosφ 为功率因数，φ 为电压与电流的相位差。
通过测量电路中的电压 U、电流 I 和功率 P，可以计算出电路的等效参数。
三、实验设备1、交流电源：提供一定频率和电压的交流电源。
2、交流电压表：测量电路中的电压。
3、交流电流表：测量电路中的电流。
4、功率表：测量电路的有功功率。
5、电阻箱：提供可变的电阻值。
6、电感箱：提供可变的电感值。
7、电容箱：提供可变的电容值。
8、导线若干。
四、实验内容及步骤1、按图 1 连接电路，其中 R 为电阻箱，L 为电感箱，C 为电容箱。
！电路图 1(＿____)2、调节交流电源的输出电压为一定值（例如 220V），频率为50Hz。
3、先将电感箱和电容箱的数值调至零，仅接入电阻箱，调节电阻箱的阻值，分别测量不同阻值时的电压 U、电流 I 和功率 P，并记录数据。
4、保持电阻箱的阻值不变，接入电感箱，逐渐增加电感值，测量相应的电压 U、电流 I 和功率 P，并记录数据。
5、保持电阻箱和电感箱的数值不变，接入电容箱，逐渐增加电容值，测量相应的电压 U、电流 I 和功率 P，并记录数据。
五、实验数据记录与处理1、电阻测量数据｜电阻值（Ω）｜电压（V）｜电流（A）｜功率（W）｜｜｜｜｜｜｜ R1 ｜ U1 ｜ I1 ｜ P1 ｜｜ R2 ｜ U2 ｜ I2 ｜ P2 ｜｜｜｜｜｜根据测量数据，计算电阻的平均值：R ＝（R1 ＋ R2 ＋＋ Rn) ／ n2、电感测量数据｜电感值（H）｜电压（V）｜电流（A）｜功率（W）｜｜｜｜｜｜｜ L1 ｜ U1 ｜ I1 ｜ P1 ｜｜ L2 ｜ U2 ｜ I2 ｜ P2 ｜｜｜｜｜｜根据测量数据，计算电感的感抗 XL 和电感值 L：XL ＝√（U² R²I²) ／ IL ＝ XL ／（2πf)其中，f 为电源频率。
实验十五 用三表法测量电路等效参数
一、实验目的
1. 学会用交流电压表、 交流电流表和功率表测量元件的交流等效参数的方法。
2. 学会功率表的接法和使用。
二、原理说明
1. 正弦交流信号激励下的元件值或阻抗值，可以用交流电压表、 交流电流表及功率表分别测量出元件两端的电压U 、流过该元件的电流I 和它所消耗的功率P ，然后通过计算得到所求的各值，这种方法称为三表法， 是用以测量50Hz 交流电路参数的基本方法。
计算的基本公式为：
阻抗的模I U Z =
， 电路的功率因数 cos φ＝UI P
等效电阻 R ＝ 2I
P
＝│Z │cos φ， 等效电抗 X ＝│Z │sin φ
或 X ＝X L ＝2πfL ， X ＝Xc ＝
fC
π21
1. 阻抗性质的判别方法：可用在被 测元件两端并联电容或将被测元件与电容
串联的方法来判别。
其原理如下： 图15-1 并联电容测量法
(1) 在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性， 电流减小则为感性。
图15-1(a)中，Z 为待测定的元件，C'为试验电容器。
(b)图是(a)的等效电路，图中G 、B 为待测阻抗Z 的电导 和电纳，B'为并联电容C' 的电纳。
在端电压有效值不变 的条件下，按下面两种情况进行分析：
① 设B ＋B'＝B"，若B'增大，B"也增大，则 图15-2
电路中电流I 将单调地上升，故可判断B 为容性元件。
② 设B ＋B'＝B"，若B'增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图15-2所示，则可判断B 为感性元件。
由以上分析可见，当B 为容性元件时，对并联电容C'值无特殊要求；而当B 为感性元件时，B'<│2B │才有判定为感性的意义。
B'>│2B │时，电流单调上升，与B 为容性时
相同，并不能说明电路是感性的。
因此B'<│2B │是判断电路性质的可靠条件，
,
.
.
(a)
(b)
由此得判定条件为'C ＜
ω
B
2 。
(2) 与被测元件串联一个适当容量的试验电容，若被测阻抗的端电压下降，则判为容性，端压上升则为感性，判定条件为
'
1
C ω＜│2X │式中X 为被测阻抗的电抗值，C'为串联试验电容值， 此关系式可自行证明。
判断待测元件的性质，除上述借助于试验电容C'测定法外，还可以利用该元件的电流
i 与电压u 之间的相位关系来判断。
若i 超前于u ，为容性；i 滞后于u ，则为感性。
3. 本实验所用的功率表为智能交流功率表，其电压接线端应与负载并联，电流接线端应与负载串联。
三、实验设备
四、实验内容
测试线路如图15-3所示。
1. 按图15-3接线，并经指导教师检查 后，方可接通市电电源。
2. 分别测量15W 白炽灯(R)、30W 日 光灯镇流器(L) 和4.7μF 电容器( C)的等效 参数。
图15-3
Z
4. 验证用串、并试验电容法判别负载性质的正确性。
五、实验注意事项
1. 本实验直接用市电220V 交流电源供电， 实验中要特别注意人身安全，不可用手直接触摸通电线路的裸露部分，以免触电，进实验室应穿绝缘鞋。
2. 自耦调压器在接通电源前，应将其手柄置在零位上，调节时， 使其输出电压从零开始逐渐升高。
每次改接实验线路、换拨黑匣子上的开关及实验完毕，都必须先将其旋柄慢慢调回零位，再断电源。
必须严格遵守这一安全操作规程。
3. 实验前应详细阅读智能交流功率表的使用说明书，熟悉其使用方法。
六、预习思考题
1. 在50Hz 的交流电路中，测得一只铁心线圈的P 、I 和U ，如何算得它的阻值及电感量？
2. 如何用串联电容的方法来判别阻抗的性质？试用I 随X'C （串联容抗）的变化关系作定性分析，证明串联试验时，C'满足'
1
C ＜│2X │。
七、实验报告
1. 根据实验数据，完成各项计算。
2. 完成预习思考题1、2的任务。
3. 心得体会及其他。
