煤矿气动风门维修方案维修原因煤矿气动风门在使用过程中可能会出现故障,比如闸板无法完全关闭或打开、闸板开启缓慢或无法打开等问题,这些故障会导致生产中断和安全隐患。
因此,进行正常的维护和保养必不可少。
维修方法确认故障原因在进行维修前,首先需要确认气动风门的故障原因。
可以通过如下方法来确认:•观察是否有物质卡住闸板;•检查闸板是否有变形;•检查气路是否正常通畅。
维修工具及材料在进行维修前,需要备齐以下工具及材料:•扳手;•油盘;•电马扇;•风镐锤;•清洁布;•维修用油料;•冲力垫片。
维修步骤1.先关闭气动风门系统,确认安全后方可开始维修。
2.拆卸气动风门的阀门,将闸板抬起到完全开启的位置,并将其固定。
3.拆卸活塞、气缸和密封垫等零部件,用清洁布擦拭并清洗干净。
4.检查活塞、气缸和密封垫是否有磨损或变形,如有需要更换。
5.检查气路是否通畅,如有堵塞需要通畅。
6.在润滑油盘加上维修用油料,然后将活塞、气缸和密封垫组合起来,固定在气动风门上。
7.打开气动风门系统,测试是否可正常工作。
8.如果维修过程中发现连通垫片严重磨损或孔洞众多,建议更换冲力垫片。
维护措施为了保证气动风门的正常运行,除了定期进行基本的维护保养外,还应采取以下措施:•避免猛冲和猛滞;•定期清洗并更换润滑油;•拆下的零部件在拆卸时要仔细操作,卸下的螺栓、螺母、闸板轴套等小零件可以放到特定的位置,以免丢失。
总结煤矿气动风门是煤矿安全生产的重要元件,其运行状态直接关系到安全生产和生产效率。
对于气动风门出现的故障,正确方法进行维修和保养,能够保证其正常工作,降低生产中断和安全隐患。
釆煤工作面风门的最佳设置地点和设置要求孙泰\曾广东\刘桂强(1膝州市官桥煤炭有跟责任公司,山东滕州277000 2.滕州辰龙能课集团有BL公司,山东滕州277500) 摘要该文通过煤矿采煤工作面对风门设置在不同地点优缺点的综合分析,采用逐点排除的办法,最终确定采煤工作面风门的最佳设置地点是在采煤工作面进风巷开门点附近。
关键词采煤工作面风门设置要求进风巷中B分类咢TO726 文献标识A1风门的概念及分类在井下平时行人、行车的巷道内设置的能够隔断风流和对风量进行调节的通风构筑物叫风门。
风门的分类方法多种多样,按用途分为:遮断风门(其作用是不允许风流通过,将新鲜风流与乏风流隔开);调节风门(风门上设有风窗,只允许通过一定风量);反风门(用于井下发生灾害时进行了反风和减少石门揭穿煤层时的煤与瓦斯突出危害)。
按风门开启方式分为:普通风门、自动风门。
按风门开启动力分为:撞杆式、气动式、电动式、水动式。
按门扇结构分为:单扇门、双扇门。
按门扇材质分为:木质风门、金属风门。
按服务时间分为:永久风门、临时风门等。
2 采煤工作面风门设置地点的分析2.1 在倾斜运输巷中设置风门在倾斜运输巷内设置风门有以下不利因素:(1) 受重力影响,风门开、关都较为困难;(2)经常提升运输,风门启闭频繁,容易损坏;⑶矿车撞击风门,风门的传动机构极易损坏;(4)由于风门自重和风压作用,人员很难开关且容易伤人,很不安全。
因此不应在倾斜运输巷中设置风门。
2.2在水平巷道中设置风门采煤工作面通风系统由工作面进风巷、采煤工作面和回风巷组成。
采煤工作面通风系统有U、Z、Y、双Z、W和H形等形式,目前我国煤矿多采用U形(一进一回)和W形(二进一回)通风系统,在进、回风巷内可设置风门的地点有采面开门点附近、采面中部、采面切眼附近等(见图1、图2所示)。
现从以下几个方面比较设在各个地点的优缺点:通风系统方面。
图1 U形通风系统采煤面(1) 通风系统方面。
煤矿井下铁质正反向风门简介煤矿井下铁质正反向风门是井下通风系统中的重要部件,具有防爆、阻燃、耐磨、防腐等优点,广泛应用于煤矿、金属矿山、隧道等采掘行业。
本文将详细介绍煤矿井下铁质正反向风门的基本结构、特点、应用及维护保养等方面。
一、基本结构煤矿井下铁质正反向风门主要由门体、门轴、密封圈、防火板、拉杆等组成。
门体由铁板焊接而成,门轴通过铰链和门体连接,并在门轴两端安装密封圈和拉杆。
防火板是在门体内侧增加的一块防火材料,可以有效防止井下瓦斯或煤尘引起的火灾和爆炸。
煤矿井下铁质正反向风门有两种类型:正向风门和反向风门。
正向风门主要用于流量较大的进风口,反向风门主要用于流量较小的出风口。
正向风门通常开度较大,可使气流畅通;反向风门通常开度较小,可尽量防止反流。
二、特点1、安全可靠:煤矿井下铁质正反向风门具有防爆、阻燃、耐磨、防腐等特点,可以有效防止井下瓦斯或煤尘引起的火灾和爆炸,确保通风系统的安全运行。
2、高耐磨性能:煤矿井下铁质正反向风门采用高强度的铁板焊接而成,表面经过特殊处理,具有强大的耐磨性能,可以承受煤尘和矿物粉尘的腐蚀和摩擦,使用寿命长。
3、良好的密封性能:煤矿井下铁质正反向风门采用多重密封圈设计,密封效果好,不易漏风,对于井下煤尘和有害气体的污染也具有很好的防护效果。
4、小阻力大流量:煤矿井下铁质正反向风门采用导流型设计,具有良好的流体力学性能,阻力小,流量大,能够确保通风效果优良。
三、应用煤矿井下铁质正反向风门广泛用于煤矿、金属矿山、隧道等采掘行业的通风系统中。
在煤矿中,井下铁质正反向风门主要用于调节瓦斯和空气的混合比例,控制瓦斯的浓度,保证井下安全通风。
在金属矿山中,铁质正反向风门则主要用于调节粉尘和空气的混合比例,防止粉尘和矿物物质对通风系统的影响。
在隧道施工中,铁质正反向风门则主要用于调节空气循环量,保证施工过程中空气流通,防止氧气不足和二氧化碳积聚。
四、维护保养1、定期清洁:煤矿井下铁质正反向风门应定期清洁维护,保持通风系统的畅通无阻。
一、概述风门是煤矿井下通风系统中不可缺少的组成部分,也是重要的安全基础设施。
MYQ系列全伺服自动安全联锁风门是我公司开发的适应标准化矿井建设的新型风门,在保证行人及运输正常通行的前提下,实现矿井巷道阻隔风流,达到通风智能管理的目的。
本产品具有以下特点:1、采用钢结构制作,内部填充阻燃聚氨酯发泡材料,外覆聚脲强弹性防腐材料,具有足够的强度和良好的阻燃防腐性能;2、采用压缩空气为动力,能够实现自动控制,有效地减轻劳动强度;3、两道风门自动闭锁,能够防止通风系统短路运行;4、采用组装式结构,可以重复使用;5、专业化生产,保证了产品的标准化和外观及使用效果的提升。
二、性能及用途1、本系列风门执行Q/140200TMH001--2011《全伺服自动安全联锁风门》标准。
2、本系列风门以压缩空气为动力,手动操作控制阀,实现风门的整体自动控制及阻车器的联动控制;3、当井下现场无压缩空气时,需配备满足系统工作需要的空气压缩机,以提供动力;4、两道风门互相闭锁,同一时间内只能开启一道,并且关门优先,防止通风短路运行;5、若远方风门未关,可就近按下复位按钮,将其关闭;6、全套设备由两道风门及其控制系统、四台阻车器、两只导绳轮,以及声光传感系统(根据用户需求配备)组成,符合《煤矿安全规程》。
可满足不同种类通风系统阻隔通风风流,且保证行人和运输的正常通行;7、关门时两扇门之间防挤人距离为0.4—0.6米;8、本产品配置了反向风门,当巷道出现反风时,风门正反向自 动切换,同时正反风门具有高度的互换性,因此反向门亦可当作正向 门的备用门;8、阻车器与风门开关同步自动起落,在风门关闭状态下,阻止 矿车前行,具有防撞门功能,为自动安全联锁风门的配套设施;9、导绳轮可以控制和疏导钢丝绳在局部范围内沿导轨中心运 行,为自动联锁风门的配套设施;10、声光警示系统(根据用户需求配备)可自动监测风门开闭 状态,以声光形式发出警示。
11、自动感应系统(根据用户需求配备),可自动探测运输车辆 通行状态,设置停车线、安全警戒线,实现正反风门与声光警示系统、 阻车器联动,两道风门互锁,具有智能化控制功能。
无压风门产品使用说明书(使用、安装本产品前,请仔细、认真阅读使用说明书)一、用途及使用条件无压风门适用于煤矿井下巷道任何需要安设风门的地点、及矿山井下回风巷和主要进回风巷之间每个联络巷中.使用条件为1、无严重滴水的环境.2、有爆炸性气体和煤尘矿井二、主要特点及主要技术参数1、开启力小,开启力与巷道的风压大小和风向无关2、双向隔风,不需在设反向风门.3、人车过后,风门可自动关闭.4、双向密封,漏风量小5、关闭平稳,安全可靠.6、防腐,防潮,防燃,强度大,不变形7、两道门之间可实现闭锁8、系统简单,易维护主要技术参数1、风门开启形式:异向同步开闭.2、手动开启力:150N左右3、门扇开启角度:>90度三、工作原理及优点1.1 无压风门的结构无压风门是由门框、门扇、连杆平衡机构和重锤等部分组成。
两扇风门分别向两个方向开启,通过连杆和支撑臂实现联动,改变连杆长度可以调整风门的严密度。
支图1 无压风门结构图如结构图所示,两扇门A、B通过支撑臂及连杆C连成一个整体。
当A向前运动时,另一扇门B在连杆的带动下向后运动,这样打开风门的阻力F只有启动风门的气动力和重锤的重力,因为风压差作用在风门A上的力等于作用在风门B上的力,而两力通过连杆相互抵消,故称为无压风门。
1.2 无压风门力平衡原理无压风门采用压力平衡原理,通过四连杆机构及固定在门框上的限位装置实现两扇风门异向同步开闭,风门关闭后使两扇风门边的挡风皮子严密接触,具有良好的防漏风效果。
由于作用在风门上的矿井负压通过连杆机构转化为一种内力并得到平衡,风门开关力的大小取决于重锤的重量(重锤重量一般在10kg~25kg之间)从而保证了风门打开时省力、方便灵活。
如图2所示,由于两扇风门的面积大小近似相等,则作用在两扇风门上的矿井负压也大小相等,即F1≈F2,调整连杆机构是两扇风门紧密接触,风门处于关闭状态,则作用于单扇上正反力矩相等。
图2 无压风门平衡原理2 无压风门的优点2.1 风门开启力方面,无压风门由于每组风门由两扇小风门组成,在开闭其中一扇风门时无论开闭方向如何,另一扇风门异向开闭,此时释放了压力,极易开闭,力与风压大小及方向无关;而老式风门门扇笨重,在巷道负压较大的情况下很难开启,需要4、5人同时方可开启。
矿井反向风门概念
矿井反向风门是一种用于矿井通风系统中的关键设备,主要用于控制矿井中的风流方向。
在矿井通风系统中,通常需要将新鲜空气送入矿井,同时将废气排出。
矿井反向风门可以帮助实现这一目标。
矿井反向风门的工作原理是基于压力差。
当矿井内外的气压不一致时,矿井反向风门可以通过改变其内部阀门的位置,来改变风流的方向。
当气压差较大时,矿井反向风门会自动开启或关闭来调整通风方向。
矿井反向风门通常由金属制成,具有耐高压、耐腐蚀等特点。
它通常安装在矿井入口或出口处,以确保风流的方向正确。
矿井反向风门的主要优点是可以有效地控制矿井通风的方向,使新鲜空气能够进入矿井,废气能够迅速排出。
这样可以保持矿井的空气质量,提高工作环境的安全性和舒适性。
总的来说,矿井反向风门在矿山行业中起到了至关重要的作用,对于矿井的通风系统运行和矿工的安全都具有重要意义。
气动阀门的特点气动阀门是一种利用气动力原理进行控制的阀门,其主要特点如下:1. 自动化控制:气动阀门可以通过气动装置实现自动化控制,无需人工干预。
通过设置传感器来感知被控对象的状态,并根据设定的控制策略,自动调节阀门的开启程度或关闭状态。
这种自动化控制可以大大提高生产效率和减少人力成本。
2. 快速响应:气动阀门具有快速的响应速度,可以在短时间内实现对介质流量的调节。
这是因为气动阀门的执行器是通过气压产生的作用力来控制阀门的开启程度,气压变化的速度非常快。
因此,气动阀门可以快速调节介质流量,适应生产过程中的实时变化。
3. 耐高温、耐腐蚀:气动阀门通常采用高温、耐腐蚀的材料制造,能够适应各种恶劣环境的工作条件。
例如,在化工、冶金等行业中,常常需要处理高温、腐蚀性强的介质,气动阀门能够在这些特殊环境下正常工作,确保生产过程的安全和稳定。
4. 节能环保:相比于其他类型的阀门,气动阀门具有较低的能耗。
气动阀门的执行器只需要通过空气压力来产生作用力,而不需要额外的电力或燃料消耗。
这不仅可以减少能源的消耗,降低生产成本,还可以减少对环境的污染。
5. 结构简单可靠:气动阀门的结构相对简单,主要由阀体、阀盖、阀芯等组成。
这种简单的结构使得气动阀门具有较高的可靠性和稳定性,减少了故障的发生概率,提高了生产的连续性和稳定性。
6. 安装方便:气动阀门的安装相对简单,不需要额外的电气接线,只需连接气源管道即可。
这样可以减少安装的时间和成本,提高工作效率。
同时,气动阀门的维护和保养也相对容易,只需定期检查和清洗即可保持良好的工作状态。
气动阀门具有自动化控制、快速响应、耐高温、耐腐蚀、节能环保、结构简单可靠以及安装方便等特点。
这些特点使得气动阀门在各个行业中得到广泛应用,如石油化工、冶金、电力、制药等领域。
气动阀门的特点符合了现代工业对于高效、安全、环保的要求,为工业生产的自动化和智能化做出了重要贡献。
煤矿气动风门维修方案煤矿气动风门是用于控制通风系统的重要设备,因其使用频繁,有时常会出现故障。
本文旨在介绍煤矿气动风门的常见故障和维修方案。
1. 气流不畅症状当气动风门打开时,由于各种原因气流不能顺畅通过,出现以下情况:•气动风门无法打开或关闭;•进风或出风不足,通风不畅;•风压不足,影响采煤作业。
维修方案气动风门不畅的原因可能是多种多样的,常见的维修方案如下:•清洗气动风门及其连接管道和其他设备的堵塞物;•调整风门安装位置或方向,以确保气流畅通;•更换气门或其他关键部件;•重新安装或固定风门的支架;•检查压缩空气系统,更换故障部件。
2. 风门打不开或打不紧症状当气动风门打开或关闭时,有时会出现以下问题:•风门无法打开或关闭;•打开或关闭速度过慢;•风门容易受损或变形。
维修方案气动风门无法打开或关闭的原因也有很多,以下是常见的维修方案:•检查并清理门轮或其他活塞部分的积污或损坏;•更换弹簧或液压缸等关键部件;•检查气源的压力和流量是否稳定,如果不稳定则修复或更换压缩机和其他部件;•检查风门阀体、门芯是否畅通并进行清洗。
3. 摩擦力过大症状当气动风门打开或关闭时,摩擦力过大,出现以下情况:•风门关闭面损坏或受损;•垂直桥架或剪力障碍物的损坏。
维修方案减少气动风门的摩擦力是非常重要的,以下是常见的维修方案:•更换带有减摩套的轴承和活塞等部件;•检查清洗气门及其连接管道是否正确安装;•添加润滑油或润滑脂以减少摩擦力。
结论维修气动风门非常重要,因为它们是确保煤矿安全和生产的关键部件。
如果发现气动风门出现故障或问题,应立即采取行动修复。
本文介绍的维修方案将帮助您解决许多常见问题,但请注意,气动风门可能存在其他复杂的故障,因此请从专业技术人员处获得更多帮助。
⾏⼈⽆压风门(⾏⼈风门)⾏⼈⼩风门⾏⼈⼩门
⾏⼈⽆压风门(⾏⼈风门)⾏⼈⼩风门/⾏⼈⼩门
矿⽤⾏⼈⽆压风门采⽤对开式的开启⽅式,开启⼒度⼩,在关闭过程中也不会出现伤⼈现象,不仅如此该型产品双向隔风,每扇风门上都带有密封胶条,可谓坚决不让风溜⾛,漏风率⾮常低,给井下⼯作提供了⼀定的保障。
矿⽤⾏⼈⾃动风门因主要是⾏⼈通⾏使⽤,可以采⽤光控感应⾃动控制形式,当⾏⼈来到风门前⽤矿灯照射光控传感器⼀定的时间后双向⽆压风门或正反风门的正风门⾃动打开,通过后再次照射或不⽤再次照射间隔⼀定的时间后风门⾃动关闭。
⾏⼈⽆压风门(⾏⼈风门)⾏⼈⼩风门/⾏⼈⼩门
也可采⽤⽓控⽓动⾃动控制装置,当矿⼯需要通过风门时,按下⽓控箱上的绿⾊按钮则风门打开,经过风门后按下风门另⼀侧⽓控箱上的红⾊按钮,风门开始执⾏关闭动作,当然矿⽤⾏⼈风门也可采⽤红外感应⾃动控制系统实现智能化⾃动化的管理。
矿⽤⾏⼈⽆压风门与矿⽤⾏车风门有什么不同。
气动阀门的原理介绍中国泵业网常见的阀门有很多种,而气动阀门便是其中的一个。
气动阀门的机能是极好的,被广泛运用于产业行业当中,使用价值极高。
就目前而言,市道市情上的气动阀门种类也有良多,不同规格的阀门,它的形状与机能也会存在差异,可以知足不同行业对它的需求。
气动阀门是一种直角回转结构,它与阀门定位器配套使用,可实现比例调节;V型阀芯最合用于各种调节场合,具有额定流量系数大,可调比大,密封效果好,调节机能零敏,体积小,可竖卧安装。
合用于控制气体、蒸汽、液体等介质。
特点:是一种直角回转结构,由V型阀体、气动执行机构、定位器及其他附件组成;有一个近似等百比的固有流量特性;采用双轴承结构,启动扭矩小,具有极好的敏捷度和感应速度;超强的剪切能力。
气动活塞执行机构采用压缩空气作动力源,通过活塞的运动带动曲臂进行90度回转,达到使阀门自动启闭。
它的组成部门为:调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。
气动调节阀的工作原理:气动调节阀由执行机构和调节机构组成。
执行机构是调节阀的推力部件,它按控制信号压力的大小产生相应的推力,推动调节机构动作。
阀体是气动调节阀的调节部件,它直接与调节介质接触,调节该流体的流量。
因为现在的控制方式和手段越来越多,在实际产业生常和产业控制中,用来控制气动执行机构的方法也良多,常用的有以下几种。
(一)基于单片机开发的智能显示仪控制智能显示仪是用来监测阀门工作状态,并控制阀门执行期工作的仪器,它通过两路位置传感器监督阀门的工作状态,判定阀门是处于开阀仍是关阀状态,通过编程记实阀门开关的数字,并且有两路与阀门开度对应的4~20mA输出及两足常开常闭输出触点。
通过这些输出信号,控制阀门的开关动作。
根据系统的要求,可将智能阀门显示仪从硬件上分为3部门来设计:模拟部门、数字部门、按键/显示部门。
1、模拟电路部门主要包括电源、模拟量输入电路、模拟量输出电路三部门。
2、数字电路部门主要包括:单片机、掉电保护、两路监测脉冲输入信号、两路常开常闭转换触点输出。

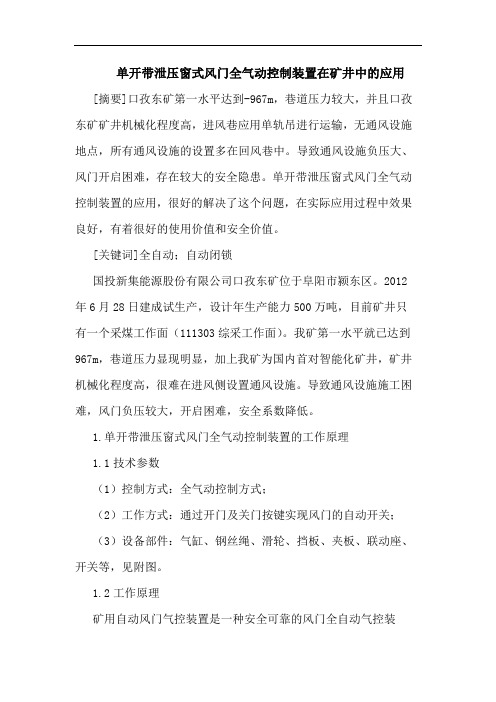

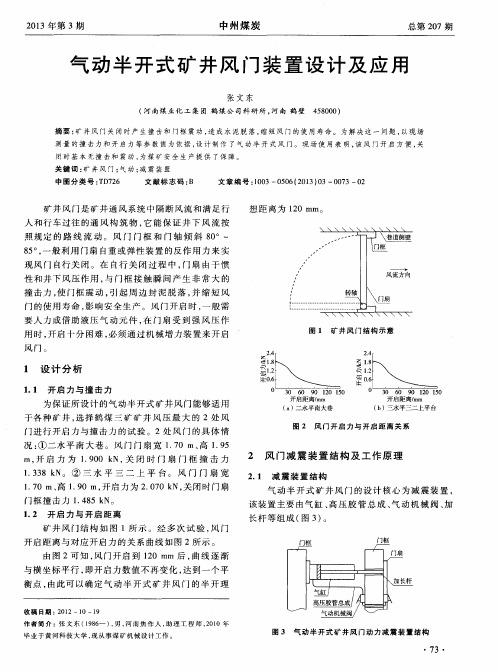

单开带泄压窗式风门全气动控制装置在矿井中的应用[摘要]口孜东矿第一水平达到-967m,巷道压力较大,并且口孜东矿矿井机械化程度高,进风巷应用单轨吊进行运输,无通风设施地点,所有通风设施的设置多在回风巷中。
导致通风设施负压大、风门开启困难,存在较大的安全隐患。
单开带泄压窗式风门全气动控制装置的应用,很好的解决了这个问题,在实际应用过程中效果良好,有着很好的使用价值和安全价值。
[关键词]全自动;自动闭锁国投新集能源股份有限公司口孜东矿位于阜阳市颍东区。
2012年6月28日建成试生产,设计年生产能力500万吨,目前矿井只有一个采煤工作面(111303综采工作面)。
我矿第一水平就已达到967m,巷道压力显现明显,加上我矿为国内首对智能化矿井,矿井机械化程度高,很难在进风侧设置通风设施。
导致通风设施施工困难,风门负压较大,开启困难,安全系数降低。
1.单开带泄压窗式风门全气动控制装置的工作原理1.1技术参数(1)控制方式:全气动控制方式;(2)工作方式:通过开门及关门按键实现风门的自动开关;(3)设备部件:气缸、钢丝绳、滑轮、挡板、夹板、联动座、开关等,见附图。
1.2工作原理矿用自动风门气控装置是一种安全可靠的风门全自动气控装置,主要是不用电的情况下实现风门的自动控制,当需要开关风门时,只需一键开门及关门,操作简单,并实现可靠闭锁。
与以往电控风门相比,本产品采用进口元器件全气动控制方式,完全不用电,操作简单方便,且性价比、安全可靠性能更高,特别是对高瓦斯矿井的使用,完全消除了电气带来的安全隐患。
2.单开带泄压窗式风门全气动控制装置的应用口孜东矿是一个高瓦斯矿井,瓦斯、煤尘、顶板、水、火五大自然灾害俱全,其中防治煤层自燃发火和瓦斯治理的难度较大,通风系统的稳定可靠对预防灾害的发生尤为重要。
口孜东矿西翼回风大巷(二)为矿井的一翼回风,该处回风风量为2500m3/min,原先该处构筑的一组永久正反向风门,负压高达1100pa,风门前后压差非常大极难打开,而且极易伤人,给通风安全造成不利影响。
气动工具专业特点
1.高效性:气动工具具有高效的能力,与人力或其他传统工具相比,可以节省更多的时间和劳动力。
2.强力性:气动工具能够提供超强的扭力和动力,适用于对物体进行切割、钻孔和打磨等高难度操作。
3.灵活性:气动工具具有轻巧灵活的特点,在狭小的空间内操作仍能表现出良好的工作能力。
4.可靠性:气动工具的整体结构简单,零部件少,维护方便,因此使用寿命长,工作可靠性高。
5.安全性:气动工具的安全性能高,使用时存储的气体压力在合适的范围内,切削面平整,减少了设备操作时发生事故的风险。
6.节能性:与电动工具相比,气动工具能够节省能源和资源,从而降低生产成本。
7.多功能性:根据不同的操作需要,可以采用不同的配件和附件,实现多功能的工作操作。
气动设备在煤矿井下的应用气动设备在煤矿井下的应用【摘要】由于气动设备使用清洁的压缩空气作为动力源,同时又具有优异的防爆性能,正广泛应用于国民经济的各个领域中。
本文参考了国内外大量文献资料,介绍了当前在煤矿井下作业过程中常用的气动设备的分类及特点,并结合山西高平市唐安煤矿矿区使用气动设备中的实践经验,指出在矿井中使用气动设备具有使用简单、快速、平安性高等优点,降低了劳动量,大大提高了生产效率,具有十分广阔的应用前景。
【关键词】气动设备矿井应用1 概述煤尘、瓦斯等危险爆炸物质常常困扰着煤矿井下作业工作的平安,因此,设备管理者必须使用具有防爆性能的矿用设备,严格控制煤尘、瓦斯在矿井空气中的含量。
由于煤矿井下巷道和工作面空间狭小,井下局部辖区还存在着冒顶、片帮、淋水及滴水等隐患,对矿井下使用的设备不仅要求重量轻、体积小,便于搬迁,并要具有足够的密封性和强度。
随着科技的进步,使用气源驱动的各类气动设备已广泛应用于我国工业的各个领域。
气动设备与电动、液压设备相比具有无可比较的优点,特别适用于在高温、高粉尘、湿度大的煤矿井下作业生产。
因此,气动设备在煤矿井下的应用前景十分广阔。
2 气动设备应用特点气动设备主要由空气压缩机、输气管道、气缸、控制装置及平安保护装置等组成。
与电气、液压等设备相比,气动设备具有以下突出优点:气动设备采用的气动装置具有结构简单轻便,安装维护简单,使用平安等优点。
气动设备过载能力强,气缸的动作速度较快,通常可达50~500mm/s,可适应冲击性和负荷变化很大的工作,且非常容易调节输出力和工作速度。
气动设备利用空气压缩机产生的压缩空气作为动力,工作中没有有效损耗,且可重复利用,取之不及,用之不竭,输送方便、不凝结、排气处理简单,不污染环境,本钱低廉,非常适宜用作功能传递介质。
并可完全防止起火危险【1】。
压缩空气在空气流动中没有有效损耗,可集中供气,实现远距离传输,不凝结。
压缩空气具有很好的压缩性和弹性,可方便的贮存能量,实现集中供气,并在短时间内释放能量,实现高速响应的间歇运动,此外,在一定条件下,气动装置也可实现自保持能力。
矿用风门结构详解矿用风门,是用于控制矿井通风系统中气流的设备。
在矿井中,通风是保证矿工安全和提高生产效率的重要因素之一。
矿用风门的结构设计直接影响着矿井通风的效果和矿工的安全。
一、矿用风门的基本结构矿用风门主要由风门体、风门轴、风门叶片和风门座等部分组成。
风门体一般采用铸造或焊接成型,具有一定的强度和刚度。
风门轴是连接风门体和风门叶片的部件,通常采用钢材制作。
风门叶片是矿用风门的关键部分,其数量和形状根据实际需要确定。
风门座则是用于支撑和固定风门体的部件。
二、矿用风门的工作原理矿用风门通过调节风门叶片的角度来控制气流的通量。
当风门叶片完全打开时,气流通过风门体无阻碍地进出矿井,达到最大通风效果。
而当风门叶片完全关闭时,气流无法通过风门体,实现了封闭状态。
通过改变风门叶片的角度,可以调节气流的通量,以满足矿井通风系统的需求。
三、矿用风门的特点1. 结构简单:矿用风门的结构相对简单,易于制造和安装。
2. 耐磨耐腐蚀:矿用风门的材料通常选用耐磨、耐腐蚀的材料,以适应矿井恶劣的工作环境。
3. 密封性好:矿用风门的设计考虑了密封性能,能够有效阻止气流泄漏,保证通风效果。
4. 调节灵活:矿用风门通过调节叶片角度来实现气流的调节,灵活性较高。
5. 耐高温:矿用风门通常要能够耐受高温,以适应矿井内部的高温环境。
四、矿用风门的应用矿用风门广泛应用于煤矿、金属矿山、隧道等地下工程中的通风系统。
通过合理设置矿用风门,可以实现矿井内气流的分流、调节和控制,提高通风效果,保证矿工的安全。
五、矿用风门的维护和保养为了保证矿用风门的正常运行和使用寿命,需要进行定期的维护和保养。
主要包括以下几个方面:1. 清洁:定期清洁矿用风门的表面,防止风门叶片和风门体表面积聚灰尘和杂物,影响气流通量。
2. 润滑:定期给矿用风门的轴承和连接部位添加润滑油,以减少摩擦,保证风门的灵活性和正常运转。
3. 检查:定期检查矿用风门的各个部件是否正常,如叶片是否变形、松动等,及时进行修复或更换。
