静压电主轴

1.气体静压电主轴的结构特点目前气体静压电主轴的结构基本大同小异，其结构的差别主要体现在轴承对主轴的支撑位置不同，按照支撑位置的不同，气体静压强主轴大体可分为两类：全支撑式和两端支撑式。

典型的全支撑式气体静压电主轴结构如图1.1所示，该结构的电主轴其电机部分从承压面伸出，形成了悬臂结构，悬臂的质量对整个主轴产生了力矩作用，对主轴的精度会带来一定的影响。

随着对供气方式的深入研究和不断改进，气体静压轴承的承载力也得到不断提升，因此，不再需要密集排布供气孔以满足承载力需要，同时也为了克服全支撑式的缺点，两端支撑式气体静压电主轴得到大规模应用，其典型结构如图1.2所示，分别是气体流道和冷却液流道的剖视图。

2.国内外应用情况随着加工精度要求越来越高，传统机床的车、铣、镗、磨及钻削已经不适应各种精密元件的加工，所以新的机械装备得到推广。

气体静压电主轴精度高，适用于微小孔钻削、精密光学镜片的磨削、精密半导体元件的磨削等，其转速极高，使加工效率成倍提高。

因此，目前气体静压电主轴广泛应用于精密加工领域，其加工的零件也多用在要求精密、高效及微型化的高科技领域。

美国AMETEK Precitech公司研制的Nanoform 250ultragind机床，可用于单点金刚石车削、刀具正交金刚石车削、精密磨削、铣削和自由曲面铣削、磨削，该机床上用于高速铣削和磨削的主轴采用气体静压轴承支承，其轴向与径向运动误差均小于0.05μm，该公司的Nanoform 700ultra机床可用于微铣削，其轴向与径向运动误差也都小于0.05μm，安装在这些机床上气体静压电主轴主要是HS、SP和HD系列电主轴，其中HS-75高速电主轴最大速度达到18000rpm，其轴向径向运动精度达到了20nm以内，而SP-150高性能电主轴转速虽然不高，但其轴向径向运动精度都达到了15nm以内，HD-160系列电主轴是重载电主轴，其轴向与径向刚度分别达到了350N／μm和175N／μm，主轴头部处的径向承载能力达到102kg，其轴向径向运动精度也在50nm以内。

英国空气静压主轴概述说明以及解释1. 引言1.1 概述英国空气静压主轴是一种先进的工业加工设备，被广泛应用于各个行业的高精度加工领域。

它采用了空气静压技术，以实现高速性能、稳定性和降低振动、噪音水平的目标。

本文将对英国空气静压主轴进行全面介绍和分析，并探讨其在工业制造领域的应用案例。

1.2 文章结构本文从引言开始，分为五个主要部分。

首先是英国空气静压主轴的定义和原理，包括概念和基本组成、应用原理以及设计中的关键要点解析。

接下来是该主轴的特点和优势，涵盖了高精度加工能力、高速性能和稳定性分析，以及降低振动和噪音水平的措施及效果分析。

第四部分将通过具体案例研究来说明英国空气静压主轴在汽车零部件加工、航空航天领域以及其他行业中的应用情况。

最后是结论部分，对英国空气静压主轴的发展前景、对工业制造的影响和推动作用，以及未来研究方向和改进点进行总结。

1.3 目的本文旨在全面了解英国空气静压主轴的定义和原理，并分析其特点和优势。

通过具体案例分析，展示其在工业领域中的应用情况，并探讨其对工业制造的影响和推动作用。

最后，为未来的研究方向和改进提供一些建议。

本文将通过详细论述各个方面内容，深入剖析英国空气静压主轴在工业制造中的重要性与潜力。

2. 英国空气静压主轴的定义和原理：2.1 英国空气静压主轴的概念和基本组成：英国空气静压主轴是一种先进的工业加工设备，用于机械加工过程中的高速旋转。

它采用了空气静压技术，利用气体介质在主轴内部形成薄膜层，并通过气体动压来支撑和稳定主轴运转。

英国空气静压主轴由以下几个基本组成部分构成：- 主轴本体：为整个设备提供承载和运动功能。

- 气体供应系统：提供所需的密封介质（通常为干净的压缩空气）以及调节和控制主轴内薄膜层的良好工作状态。

- 控制系统：负责监测、调节和控制主轴的运行参数，确保其正常稳定地工作。

2.2 空气静压技术在主轴中的应用原理：英国空气静压主轴利用了物体在高速旋转时与周围介质产生相对运动而形成动力学平衡的原理。

电主轴的工作原理、典型结构及优点打印引用发布时间：2010-04-25电主轴是高速数控加工机床的“心脏部件”，本文介绍了电主轴的工作原理、典型结构，阐述了电主轴的关键技术，总结了其发展趋势.1、概述由于高速加工不但可以大幅度提高加工效率，而且还可以显著提高工件的加工质量，所以其应用领域非常广泛，特别是在航空航天、汽车和模具等制造业中。

于是，具有高速加工能力的数控机床已成为市场新宠。

目前，国内外各著名机床制造商在高速数控机床中广泛采用电主轴结构，特别是在复合加工机床、多轴联动、多面体加工机床和并联机床中。

电主轴是高速数控加工机床的“心脏部件”，其性能指标直接决定机床的水平，它是机床实现高速加工的前提和基本条件。

2、电主轴的工作原理、典型结构及优点2.1 电主轴的工作原理电主轴就是直接将空心的电动机转子装在主轴上，定子通过冷却套固定在主轴箱体孔内，形成一个完整的主轴单元，通电后转子直接带动主轴运转。

2.2电主轴的典型结构电主轴单元典型的结构布局方式是电机置于主轴前、后轴承之间（如图所示），其优点是主轴单元的轴向尺寸较短，主轴刚度大，功率大，较适合于大、中型高速数控机床；其不足是在封闭的主轴箱体内电机的自然散热条件差，温升比较高。

1主轴箱体 2冷却套 3冷却水进口 4定子 5转子 6套筒7冷却水出口 8转轴 9反馈装置 10主轴前轴承 11主轴后轴承2.3电主轴的优点电主轴省去了带轮或齿轮传动，实现了机床的“零传动”，提高了传动效率。

电主轴的刚性好、回转精度高、快速响应性好，能够实现极高的转速和加、减速度及定角度的快速准停（C轴控制），调速范围宽。

3、电主轴的关键技术“电主轴”的概念不应简单理解为只是一根主轴套筒，而应该是一套组件，包括：定子、转子、轴承、高速变频装置、润滑装置、冷却装置等。

因此电主轴是高速轴承技术、润滑技术、冷却技术、动平衡技术、精密制造与装配技术以及电机高速驱动等技术的综合运用。

3.1电主轴的高速轴承技术实现电主轴高速化精密化的关键是高速精密轴承的应用。

划片机气静压电主轴的冷却与热传递研究王明权，孔德生(中国电子科技集团公司第四十五研究所，北京东燕效101601)1 引言信息产业是现代经济的先导产业。

而以集成电路为核心的电子元器件是信息产业的基础；划片机是集成电路产业中分割IC晶片(wafer)电路单元(die)的精密切割设备；是电子元器件微型化的瓶颈。

划片机的切割机理是强力磨削，气静压电主轴正是带动金刚石外圆刀具高速旋转(3 000～60 000 r／min)切割(强力磨削)晶片的部件，其热态特性、刚性、轴线旋转精度等动静态特性决定着电子元器件的品质。

气静压电主轴的径向、轴向跳动均小于3μm，而在实际工作中发现，由于主轴发热造成的热变形量可大于10μm，热变形是影响主轴精度的最主要因素。

因此，研究主轴的冷却情况，并采取适当的措施恒定主轴的散热系数，减小由主轴热变形造成的加工误差，是划片机研究的重要内容。

2 气静压电主轴的冷却划片机气静压电主轴的冷却系统如图1所示。

电主轴冷却主要通过3种方式实现：一是主轴电机冷却水流过电机定子冷却套对主轴电机强制冷却；二是切割冷却水在流经主轴和冲洗刀具时带走热量；三是空气轴承排气时的散热。

值得注意的是，流入电机定子冷却套的冷却水和流出电机定子冷却套的冷却水温度并非越低越好。

这是因为内置电动机的转子无法用冷却水冷却，总有一定的温升，故希望定子温升值与转子温升值尽量接近。

划片机工作时，气静压电主轴由于内置电机的功率损耗发热及空气轴承气膜的剪切摩擦发热，主轴的温度总是比环境温度高。

热量总是从高温处向低温处传递，这就是传热。

传热有热传导、对流和辐射3种基本的方式，在这3种基本的传热方式的作用下电主轴与周围环境进行热交换。

转子产生的热量一部分通过导热直接传递给主轴和空气轴承，另一部分通过对流及辐射传递给定子；定子产生的热量一部分通过流经定子冷却套的主轴电机冷却水进行热对流，另一部分通过对流和辐射传递给定子周围的空气；空气轴承气膜的剪切摩擦产生的热量，一部分通过压缩空气进行对流换热，另一部分传递给主轴外壳。

液体动静压电主轴关键技术综述一、本文概述本文旨在对液体动静压电主轴的关键技术进行全面的综述。

液体动静压电主轴，作为一种高精度、高稳定性的主轴系统，广泛应用于数控机床、精密加工设备以及超精密制造领域。

本文将从液体动静压电主轴的基本原理、关键技术、应用领域以及发展趋势等方面进行深入探讨，以期为读者提供全面而深入的理解。

本文将介绍液体动静压电主轴的基本原理，包括其结构特点、工作原理以及与传统主轴的区别。

将重点分析液体动静压电主轴的关键技术，如液体动静压技术、电主轴驱动技术、高精度轴承技术等，并对这些技术的现状和发展趋势进行详细阐述。

本文还将对液体动静压电主轴在各个领域的应用进行概述，以展示其在现代制造业中的重要地位。

本文将展望液体动静压电主轴的未来发展趋势，探讨其在新材料、新工艺以及智能制造等领域的潜在应用，以期为我国制造业的转型升级提供有益的参考。

通过本文的综述，读者可以对液体动静压电主轴的关键技术有更加清晰的认识，为相关研究和应用提供有益的借鉴。

二、液体动静压电主轴的基本原理液体动静压电主轴是一种集成了液体动静压技术和电主轴技术的高精度、高刚度、高转速主轴装置。

其基本原理主要包括液体动静压原理和电主轴原理两部分。

液体动静压原理是基于帕斯卡定律和流体力学原理，通过特定的供油系统和油腔设计，使主轴在高速旋转时，主轴与轴承之间形成一层均匀、稳定的油膜，从而实现主轴的液体动压支撑。

这种支撑方式不仅可以显著降低主轴与轴承之间的摩擦，提高主轴的旋转精度和稳定性，还能有效吸收振动和冲击，延长主轴的使用寿命。

电主轴原理则是通过内置电机直接驱动主轴旋转，省去了传统的传动机构，从而实现了主轴的高速化、高精度化和高刚度化。

电主轴具有结构紧凑、重量轻、动态响应快等优点，能够满足现代高精度加工设备对主轴的高性能要求。

在液体动静压电主轴中，液体动静压技术和电主轴技术相互融合，形成了独特的工作原理。

一方面，液体动静压技术为电主轴提供了稳定、可靠的支撑，保证了电主轴的高速旋转精度和稳定性；另一方面，电主轴的高速旋转又促进了油膜的均匀分布和稳定形成，进一步提高了液体动静压技术的效果。

静压主轴原理
静压主轴是一种常见的工业设备，它通过静压气体的作用来实现高速旋转，广泛应用于机床、风力发电、航空航天等领域。

静压主轴原理是指静压气体在轴承内部形成气膜，使得轴承与轴承座之间形成气膜支撑，从而减小了摩擦力和磨损，提高了轴承的工作效率和使用寿命。

本文将从静压主轴的工作原理、结构特点和应用领域等方面进行介绍。

静压主轴的工作原理是利用气体的静压效应来实现轴承支撑。

当轴承内部的气体压力大于外部环境的压力时，气体会在轴承座与轴承之间形成气膜，从而形成支撑力，使得轴承可以在气膜的支撑下实现高速旋转。

这种支撑方式不仅可以减小摩擦力和磨损，还可以有效降低轴承的运转温度，提高了轴承的工作效率和使用寿命。

静压主轴的结构特点主要体现在轴承和轴承座的设计上。

轴承通常采用气体动压轴承或气体静压轴承，它们都具有较高的旋转精度和承载能力。

轴承座通常采用特殊的结构设计，以保证气体能够在轴承座与轴承之间形成稳定的气膜支撑。

此外，静压主轴还需要配备气体供给系统和控制系统，以确保气体的稳定供给和轴承的稳定运转。

静压主轴广泛应用于机床、风力发电、航空航天等领域。

在机床领域，静压主轴可以实现高速、高精度的加工，提高了加工效率和加工质量。

在风力发电领域，静压主轴可以实现风力发电机组的高效运转，提高了发电效率。

在航空航天领域，静压主轴可以实现飞机发动机的高速旋转，提高了动力性能和可靠性。

总之，静压主轴通过静压气体的作用实现了轴承的支撑，减小了摩擦力和磨损，提高了轴承的工作效率和使用寿命。

它具有较高的旋转精度和承载能力，广泛应用于机床、风力发电、航空航天等领域，为这些领域的发展和进步提供了有力支持。

电主轴结构组成与各功能介绍电主轴是在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术，它与直线电机技术、高速刀具技术一起，将会把高速加工推向一个新时代。

电主轴包括电主轴本身及其附件，包括高速轴承技术、高速电机技术、润滑、冷却装置、内置脉冲编码器、自动换刀装置、高频变频装置等。

电动机的转子直接作为机床的主轴，主轴单元的壳体就是电动机机座，并且配合其他零部件，实现电动机与机床主轴的一体化。

高速轴承技术：其通常采用复合陶瓷轴承，耐磨耐热，寿命是传统轴承的几倍;有时也采用电磁悬浮轴承或静压轴承，内外圈不接触，理论上寿命无限。

高速电机技术：电主轴是电动机与主轴融合在一起的产物，电动机的转子即为主轴的旋转部分，理论上可以把其看作一台高速电动机。

关键技术是高速度下的动平衡;润滑：电主轴的润滑一般采用定时定量油气润滑;也可以采用脂润滑，但相应的速度要打折扣。

所谓定时，就是每隔一定的时间间隔注一次油。

所谓定量，就是通过一个叫定量阀的器件，精确地控制每次润滑油的油量。

而油气润滑，指的是润滑油在压缩空气的携带下，被吹入陶瓷轴承。

油量控制很重要，太少，起不到润滑作用;太多，在轴承高速旋转时会因油的阻力而发热。

冷却装置：为了尽快给高速运行的主轴散热，通常对其外壁通以循环冷却剂，冷却装置的作用是保持冷却剂的温度。

内置脉冲编码器：为了实现自动换刀以及刚性攻螺纹，主轴内置一脉冲编码器，以实现准确的相角控制以及与进给的配合。

自动换刀装置：为了应用于加工中心，配备了自动换刀装置，包括碟形簧、拉刀油缸等。

高速刀具的装卡方式：广为熟悉的BT、ISO刀具，已被实践证明不适合于高速加工。

这种情况下出现了HSK、SKI等高速刀具。

高频变频装置：要实现主轴每分钟几万甚至十几万转的转速，必须用一高频变频装置来驱动其内置高速电动机，变频器的输出频率必须达到上千或几千赫兹。

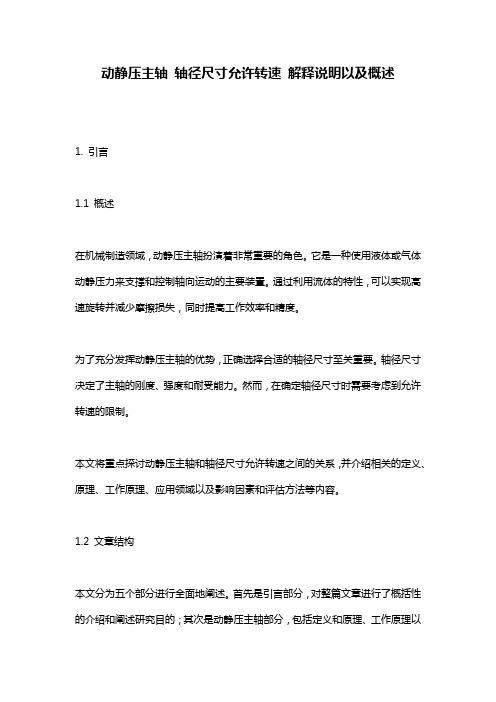

动静压主轴轴径尺寸允许转速解释说明以及概述1. 引言1.1 概述在机械制造领域，动静压主轴扮演着非常重要的角色。

它是一种使用液体或气体动静压力来支撑和控制轴向运动的主要装置。

通过利用流体的特性，可以实现高速旋转并减少摩擦损失，同时提高工作效率和精度。

为了充分发挥动静压主轴的优势，正确选择合适的轴径尺寸至关重要。

轴径尺寸决定了主轴的刚度、强度和耐受能力。

然而，在确定轴径尺寸时需要考虑到允许转速的限制。

本文将重点探讨动静压主轴和轴径尺寸允许转速之间的关系，并介绍相关的定义、原理、工作原理、应用领域以及影响因素和评估方法等内容。

1.2 文章结构本文分为五个部分进行全面地阐述。

首先是引言部分，对整篇文章进行了概括性的介绍和阐述研究目的；其次是动静压主轴部分，包括定义和原理、工作原理以及应用领域的详细说明；接下来是轴径尺寸允许转速部分，包括定义和背景、影响因素分析以及预测和评估方法的探讨；然后是解释说明以及概述部分，将重点讲解动静压主轴重要性的解释说明、轴径尺寸对转速的影响机制的讨论，并对前文进行总结并提出建议或应用推广前景；最后是结论部分，对主要发现进行总结，并提出不足之处以及展望未来可能的研究方向。

1.3 目的本文目的在于深入了解动静压主轴和相关参数（如轴径尺寸允许转速）之间的关系，并通过对其原理和影响因素等方面进行分析，为工程师和研究人员在实际项目中正确选择动静压主轴提供指导。

文章将通过综合文献资料和实例研究来验证相关理论，并探讨进一步改进和优化该技术。

希望本文能够帮助读者更好地理解动静压主轴与轴径尺寸允许转速之间的关系，并为未来相关领域的研究和应用提供借鉴与启示。

2. 动静压主轴2.1 定义和原理动静压主轴是一种工业机械装置，用于支撑和驱动机械设备中的旋转部件。

它由一个主轴（通常为圆柱形）和润滑液压系统组成，利用动态和静态压力来减少摩擦和磨损，并提供稳定的旋转运动。

在动静压主轴中，通过润滑液体的高速运动产生的动态压力，以及由流体静压所产生的固定位置上的压力均可起到支承作用。

・电主轴技术讲座・Seminar on Motorized Spindle第二讲　电主轴的基本参数与结构(二)Lesson ⅡMain Specifications and Struc ture of Motorized Spindle (Ⅱ)周延 李中行5　润滑 滚动轴承在高速回转时,正确的润滑极为重要,稍有不慎,将会造成轴承因过热而烧坏。

当前电主轴主要有两种润滑方式。

(1)油脂润滑　是一次性永久润滑,不需任何附加装置和特别维护。

但其温升较高,允许轴承工作的最高转速较低,一般d m n 值在110×106以下。

在使用混合轴承条件下,其d m n 值可以提高25%～35%。

(2)油2气润滑　是一种新型的、较为理想的方式,图8为其润滑系统原理图。

它利用分配阀对所需润滑的不同部位,按照其实际需要,定时(间歇)、定量(最佳微量)地供给油2气混合物,能保证轴承的各个不同部位既不缺润滑油,又不会因润滑油过量而造成更大的温升,并可将油雾污染降至最低程度,其d m n 值可达119×106。

为了保证装置的正常工作,德国GMN 公司还规定:油2气润滑用油的清洁度要达到ISO4406的13/10级标准。

油2气润滑装置外观见图9。

油2气润滑装置一般由专业的润滑功能部件公司设计制造。

电主轴公司选购以后,设定不同的定时、定量值和选定含某种特别添加剂的油,再成套供应给电主轴用户。

其他润滑装置还有油雾润滑。

尽管其价格比较便宜,但它污染环境,损害工人健康。

国外电主轴公司已不再向用户提供油雾润滑装置。

6　轴承类型与润滑方式的组合 国外多数电主轴公司可以为套筒外径尺寸相同、功率相同的电主轴提供3种或2种轴承类型和润滑方式的组合。

它们分别具有不同的最高转速,以供用户选择。

例如,瑞士IBA G 公司提供的3种组合方式为:混合轴承配油2气润滑,最高转速为n 1;钢轴承配油2气润滑,最高转速为n 2;混合轴承配油脂润滑,最高转速为n 3。

汽车曲轴随动磨床液体静压电主轴关键技术的研究穆东辉;卢振洋;范晋伟;陈冬菊【摘要】曲轴随动磨床是曲轴加工工艺链条中最核心的设备,而主轴系统直接决定着曲轴随动磨床的最终加工精度和效率.针对曲轴随动磨削的加工技术特点,提出一种曲轴磨床专用的高精度液体静压电主轴设计制造技术,可将主轴回转精度稳定控制在1μm以内,同时降低了曲轴随动磨床装备和曲轴制造的成本.【期刊名称】《制造技术与机床》【年(卷),期】2014(000)010【总页数】5页(P66-70)【关键词】曲轴随动磨床;静压电主轴;液体静压轴承【作者】穆东辉;卢振洋;范晋伟;陈冬菊【作者单位】北京工业大学北京100124;北京联合大学北京100101;北京工业大学北京100124;北京工业大学北京100124【正文语种】中文【中图分类】TH161曲轴是汽车发动机的关键零件，是决定汽车主要技术性能的关键环节。

由于自身结构特点和功能要求，曲轴具有非常高的精度指标，特别是精磨时的加工难度大、工艺性差。

国内在很长时期都采用传统的偏心夹具的磨削方法进行曲轴的精加工，但由于存在工件多次定位、精度差、加工效率低等诸多缺点，曲轴的传统磨削方法已不能适应目前汽车发动机曲轴零件加工的高精度、高效率、低成本、低能耗的需求。

因此，近年来在国内新建的曲轴生产线上开始采用随动磨削工艺，大量进口随动式曲轴数控磨床。

这种设备可在一次装夹中完成曲轴止推面、主轴颈和连杆颈的磨削加工任务，既减少了工件装卡时间又提高了产品精度。

目前国内在此领域的研究工作还处于样机试制阶段，很多关键技术有待突破。

曲轴随动磨床最核心的部件之一是液体静压电主轴，其旋转精度、刚度、转速以及运转的平稳性直接影响曲轴随动磨床的磨削精度。

液体静压电主轴是以液体静压轴承为支撑，将主轴和电动机的转子集成在一体，实现了主轴的“零传动”[1]，相比于传统皮带传动主轴，电主轴省去了复杂的中间传动环节，具有调速范围宽、振动噪声小、效率高、可快速起动等优点。

机床电主轴一、电主轴概述机床主轴由内装式电动机直接驱动，从而把机床主传动链的长度缩短为零，实现了机床的“零传动”。

这种主轴电动机与机床主轴“合二为一”的传动结构形式，使主轴部件从机床的传动系统和整体结构中相对独立出来，因此可做成“主轴单元”，俗称“电主轴”(ElectricSpindle,Motor Spindle)。

二、电机内置及直接驱动好处：1、带轮或者齿轮传动会在高速下加剧振动，产生噪音影响加工效果。

2、高速加工需要快速准停，直接驱动会较少转动惯量。

3、电机内置可提高主轴刚度，提高了系统固有频率。

4、运行平稳，延长寿命。

5、结构简单紧凑，便于专业化生产。

三、原理1、电主轴由无外壳电机、主轴、轴承、主轴单元壳体、驱动模块和冷却装置等组成。

2、电机的转子采用压配方法与主轴做成一体，主轴则由前后轴承支承。

电机的定子通过冷却套安装于主轴单元的壳体中。

3、主轴的变速由主轴驱动模块控制，而主轴单元内的温升由冷却装置限制。

4、在主轴的后端装有测速、测角位移传感器，前端的内锥孔和端面用于安装刀具。

四、结构图1、轴壳轴壳是高速电主轴的主要部件. 轴壳的尺寸精度和位置精度直接影响主轴的综合精度. 通常将轴承座孔直接设计在轴壳上. 电主轴为加装电机定子,必须开放一端. 大型或特种电主轴,可将轴壳两端均设计成开放型.2、转轴转轴是高速电主轴的主要回转主体. 它的制造精度直接影响电主轴的最终精度. 必须对转轴进行严格动平衡测试. 部分安装在转轴上的零件也应随转轴一起进行动平衡测试.3、轴承高速电主轴的核心支承部件是高速精密轴承. 轴承技术是超高速主轴系统的一项关键技术。

采用较多的轴承形式有1磁悬浮轴承、2动静压轴承、3和陶瓷球轴承。

因电主轴的最高转速取决于轴承的大小、布置和润滑方法,所以这种轴承必须具有高速性能好、动负荷承载能力高、润滑性能好、发热量小的优点。

4、定子与转子高速电主轴的定子由具有高导磁率的优质矽钢片迭压而成. 转子是中频电机的旋转部分,它的功能是将定子的电磁场能量转换成机械能. 转子由转子铁芯、鼠笼、转轴三部分组成. 五、精度保证电主轴内部高速电机的发热会引起主轴轴承温升从而影响精度与动平衡在安装之前确定主轴预紧力，以防止影响主轴刚度或者降低主轴精度为确定主轴轴承预紧力，进行了预紧力测试试验为保证主轴的动平衡，对主轴进行粗动平衡（不装定子）和精动平衡合理的控制轴承与端盖和主轴的配合间隙，为控制轴承与端盖轴承安装孔的间隙，将端盖内孔按轴承外环配镗保证间隙0—0.005 ，主轴轴承支撑径按轴承内环配磨间隙0.003—0.008 为确保调整垫两面的平行度，减少因调整垫不平行对主轴精度和预紧力的影响，调整垫配磨后，进行研磨，保证调整垫平行在0.002以内，内外调整垫差控制在0.055根据测量前轴承座实际深度，前轴承座孔组件实际高度，配磨法兰盘端面保证间隙0.04，对于主轴上旋转零件，加工时必须严格控制零件的端跳和径向跳动，控制主轴组件不平衡量G<=2 以内为控制主轴前后轴承温度，测量主轴静刚度，在不安装定子和转子情况下组装床头箱，进行运车试验为使定子顺利压入床头箱内，装配前将向体内涂抹润滑脂为解决转子热装问题，对转子进行加热试验为防止渗漏，对水套和定子进行打压试验主轴定子安装过程中冷却套与箱体之间是间隙配合，为保证定子安装时顺利滑入箱体，且不漏水，加工时将必须严格控制冷却套与箱体之间是间隙在0.02-0.04之间主轴转子安装过程中，由于其与主轴之间是过盈配合，转子需加热后热装在主轴上，如何解决转子热装问题，以及转子热装后主轴变形的问题是转子装配的关键安装完毕后检测热装后转子对主轴支撑轴线跳动是否<=0.04，为进一步减小电主轴不平衡量，定子热装主轴上后，对主轴组件进行精动平衡将电主轴安装在动平衡机上，调整电主轴平衡环上的螺钉，保证主轴组件的不平衡量G<=0.4六、电主轴常见故障分析1、电主轴出现故障大致可分为机械故障和电气故障两大类。

空气静压电主轴一、什么是空气静压电主轴？空气静压电主轴，简称APS电主轴，是一种高速精密加工设备。

它采用了先进的气动技术和电子控制技术，能够在高速旋转时产生空气静压力，使加工过程更加稳定和精确。

二、APS电主轴的优点有哪些？1.高速旋转：APS电主轴可以达到极高的转速，最高可达到80,000rpm以上。

这使得它在加工细小零件时更加精确。

2.稳定性好：由于APS电主轴产生的是空气静压力，而不是机械接触力，因此可以大大减少振动和噪音，从而提高了设备的稳定性。

3.寿命长：由于APS电主轴没有机械接触部件，因此磨损非常小。

同时，在使用过程中也不需要进行润滑和维护，因此寿命非常长。

4.节能环保：由于APS电主轴采用了气动技术，在使用过程中不需要消耗任何油液或其他化学物质。

同时，在运行时也不会产生任何噪音或污染物，是一种非常环保的设备。

三、APS电主轴的工作原理是什么？APS电主轴的工作原理可以分为两个部分：气动部分和电子控制部分。

1.气动部分：APS电主轴内部有一个空气静压装置，当主轴开始旋转时，空气静压装置会产生一定的压力，使得加工件与刀具之间保持一定的距离。

这样就可以避免机械接触产生的振动和噪音，并且能够保证加工精度。

2.电子控制部分：APS电主轴内部有一个高精度的传感器，可以实时监测主轴转速和振动情况。

同时，还有一个智能控制系统，可以根据传感器反馈的数据自动调整空气静压力和转速，以达到最佳加工效果。

四、APS电主轴在哪些领域有应用？1.模具加工：由于APS电主轴具有高精度、高速旋转等优点，在模具加工领域得到了广泛应用。

它可以用于雕刻、铣削、打孔等各种操作。

2.半导体制造：在半导体制造领域，需要对芯片进行高精度的切割和打孔。

APS电主轴可以实现高速旋转和稳定性好的加工，因此也被广泛应用于该领域。

3.医疗器械制造：在医疗器械制造领域，需要对各种小型零件进行加工。

APS电主轴具有高速旋转和稳定性好的特点，因此也被广泛应用于该领域。
