最新中考化学试题真题分类汇编化学化学图像题汇编

最新中考化学试卷分类汇编化学化学图像题汇编(及答案)一、中考化学图像题汇编1．甲、乙两种固体的溶解度曲线如图所示。

下列说法中，正确的是（）A．甲的溶解度大于乙的溶解度B．20℃时，甲溶液中溶质的质量分数一定等于乙溶液中溶质的质量分数C．40℃时，分别在100 g水中加入40g 甲、乙，所得溶液溶质的质量分数相等D．分别将甲和乙的饱和溶液从40℃降低到20℃，甲会析出晶体，乙则不会【答案】C【解析】试题分析：A、在比较物质的溶解度是需要指明温度，故A错误；B、20℃时，甲、乙物质的溶解度相等，所以甲、乙饱和溶液的质量分数相等，故B错误；C、40℃时，甲物质的溶解度是50g，乙物质的溶解度是40g，所以分别在100g水中加入40g甲、乙，所得溶液溶质的质量分数相等，故C正确；D、分别将甲和乙的饱和溶液从40℃降低到20℃，都会析出晶体，故D错误。

故选C。

考点：固体溶解度曲线及其作用；晶体和结晶的概念与现象；溶质的质量分数2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。

中考化学试卷分类汇编化学化学图像题汇编(及答案)含解析一、中考化学图像题汇编1．下列图像能正确反映其对应变化关系的是A．加热一定质量的碳酸氢钠固体B．向盛有少量硫酸溶液的烧杯中滴加一定质量的水C．向盛有一定质量二氧化锰的烧杯中加入过氧化氢溶液D．向盛有一定质量 NaOH 和 Na2CO3混合溶液的烧杯中滴加稀盐酸【来源】2020年广东省湛江市赤坎区湛江一中培才中学九年级下学期4月考前模拟化学试题【答案】D【解析】【分析】【详解】A、碳酸氢钠在加热的条件下生成碳酸钠、水和二氧化碳，固体的质量最后不会减少到零，故A错误；B、酸在稀释的过程中，酸性减弱，pH值会逐渐增大，只会无限的接近7，但是不会越过7，故B错误；C、过氧化氢在二氧化锰的催化作用下分解会生成水和氧气，氧气的质量随过氧化氢溶液的加入会一直增大，故C错误；D、向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸，氢氧化钠会先与盐酸反应，然后碳酸钠再与盐酸反应，所以加入一定量的盐酸后才会产生二氧化碳，故D正确。

故选D。

【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。

2．向盛有一定量氧化铁粉末的烧杯中不断加入稀盐酸，烧杯中相关量的变化与图像相符的是（）A．B．C．D．【答案】A【解析】【详解】A、氧化铁和盐酸反应生成易溶于水的氯化铁和水，开始溶液中铁元素质量为零，随反应的进行，溶液中铁元素的质量增加，反应结束不再改变；正确；B、反应中氧化铁的质量逐渐减少，当加入盐酸的量达到一定量时氧化铁完全反应，固体质量等于零；错误；C、反应前是盐酸溶液，反应后是氯化铁溶液，溶液的质量增加，反应结束后，只要盐酸还在增加，溶液质量就在增加。

反应时溶液质量增加的速率大，反应结束后小；错误；D、反应过程中生成水，溶剂增加的更快一些；反应结束后溶剂水的增加速度变慢；错误；故选A。

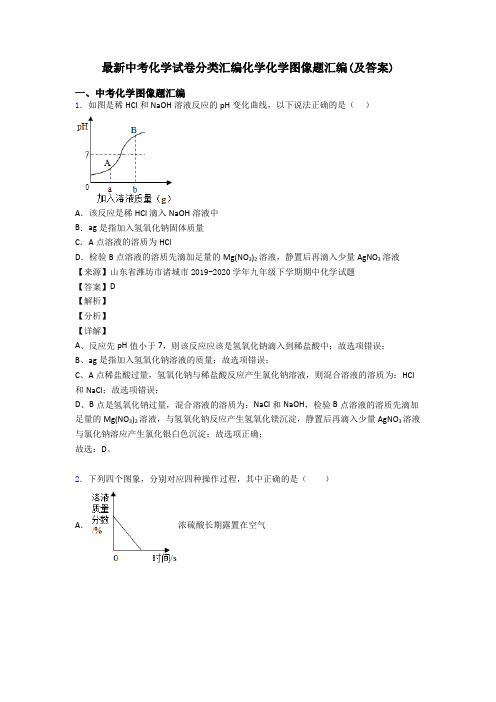

最新中考化学试卷分类汇编化学化学图像题汇编(及答案)一、中考化学图像题汇编1．如图是稀HCl和NaOH溶液反应的pH变化曲线，以下说法正确的是（）A．该反应是稀HCl滴入NaOH溶液中B．ag是指加入氢氧化钠固体质量C．A点溶液的溶质为HClD．检验B点溶液的溶质先滴加足量的Mg(NO3)2溶液，静置后再滴入少量AgNO3溶液【来源】山东省潍坊市诸城市2019-2020学年九年级下学期期中化学试题【答案】D【解析】【分析】【详解】A、反应先pH值小于7，则该反应应该是氢氧化钠滴入到稀盐酸中；故选项错误；B、ag是指加入氢氧化钠溶液的质量；故选项错误；C、A点稀盐酸过量，氢氧化钠与稀盐酸反应产生氯化钠溶液，则混合溶液的溶质为：HCl 和NaCl；故选项错误；D、B点是氢氧化钠过量，混合溶液的溶质为：NaCl和NaOH，检验B点溶液的溶质先滴加足量的Mg(NO3)2溶液，与氢氧化钠反应产生氢氧化镁沉淀，静置后再滴入少量AgNO3溶液与氯化钠溶应产生氯化银白色沉淀；故选项正确；故选：D。

2．下列四个图象，分别对应四种操作过程，其中正确的是（）A．浓硫酸长期露置在空气B．向一定体积的氢氧化钠溶液中逐滴加入稀盐酸中C．往一定量的NaOH 和 Na2CO3混合液中加入过量的盐酸D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体【答案】C【解析】【分析】【详解】A、浓硫酸具有吸水性，浓硫酸长期露置在空气中，溶质质量不变，溶剂质量增加，溶质质量分数减小，但溶质质量分数不可能为0，故选项错误。

B、向一定体积的氢氧化钠溶液中逐滴加入稀盐酸，碱性逐渐变弱，pH值的变化是从大于7逐渐的减小到小于7，故选项错误。

C、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，再与碳酸钠反应，所以加入一定量的盐酸后，才会生成气体；故选项正确。

D、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，但达到饱和状态后，不再溶解，溶质质量分数先增大，后不变，故选项错误。

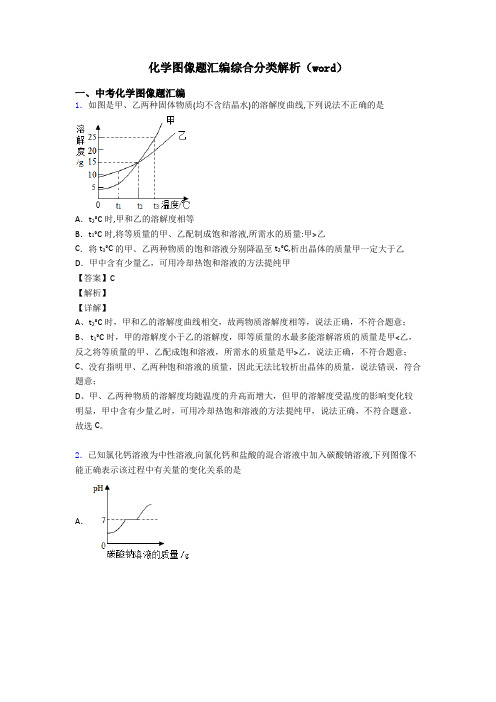

化学图像题汇编综合分类解析（word）一、中考化学图像题汇编1．如图是甲、乙两种固体物质(均不含结晶水)的溶解度曲线,下列说法不正确的是A．t2°C时,甲和乙的溶解度相等B．t1°C时,将等质量的甲、乙配制成饱和溶液,所需水的质量:甲>乙C．将t3°C的甲、乙两种物质的饱和溶液分别降温至t2°C,析出晶体的质量甲一定大于乙D．甲中含有少量乙，可用冷却热饱和溶液的方法提纯甲【答案】C【解析】【详解】A、t2°C时，甲和乙的溶解度曲线相交，故两物质溶解度相等，说法正确，不符合题意；B、 t1°C时，甲的溶解度小于乙的溶解度，即等质量的水最多能溶解溶质的质量是甲<乙，反之将等质量的甲、乙配成饱和溶液，所需水的质量是甲>乙，说法正确，不符合题意；C、没有指明甲、乙两种饱和溶液的质量，因此无法比较析出晶体的质量，说法错误，符合题意；D、甲、乙两种物质的溶解度均随温度的升高而增大，但甲的溶解度受温度的影响变化较明显，甲中含有少量乙时，可用冷却热饱和溶液的方法提纯甲，说法正确，不符合题意。

故选C。

2．已知氯化钙溶液为中性溶液,向氯化钙和盐酸的混合溶液中加入碳酸钠溶液,下列图像不能正确表示该过程中有关量的变化关系的是A．B．C．D．【答案】C【解析】【详解】A、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，溶液的酸性逐渐减弱，pH逐渐增大，稀盐酸消耗完，溶液显中性，pH=7；碳酸钠再与氯化钙反应生成碳酸钙白色沉淀和氯化钠，这一过程中pH=7；继续滴加碳酸钠溶液，碳酸钠过量，溶液显碱性，pH大于7，选项正确；B、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，盐酸消耗完了，才开始与氯化钙反应，开始生成沉淀，选项正确；C、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳，溶液的质量逐渐增加；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，至完全反应；继续滴加碳酸钠溶液；上述三个过程中溶液增加的质量不同，曲线的斜率变化有三种，选项错误；D、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，氯化钠的质量分数逐渐增大，至完全反应，继续滴加碳酸钠溶液，氯化钠的质量不变，溶液的质量增加，氯化钠的质量分数开始减小，选项正确。

专题18坐标图像题考点1pH变化曲线1．（2023年湖北省鄂州市中考化学真题）图像能直观表达各种变化关系，加深对知识的理解。

下列对有关图像的描述正确的是（）A．①表示向一定量的Ba(OH)2溶液中加水B．②表示一定的温度时，向NaCl饱和溶液中加入NaCl固体并搅拌C．③表示电解水D．④表示加热分解一定质量的氯酸钾和二氧化锰固体混合物【答案】C【解析】A、Ba（OH）2溶液呈碱性，溶液的pH大于7，向一定量的Ba（OH）2溶液中加水时，溶液的碱性减弱，pH变小，但溶液始终呈碱性，其pH始终大于7，不可能小于等于7，故A图像错误；B、一定的温度时，向NaCl饱和溶液中加入NaCl固体并搅拌，氯化钠固体并不能继续溶解，因此溶液中溶质的质量分数不变，故B图像错误；C、电解水实验中，根据正氧负氢，氧一氢二，即生成氢气与氧气的体积比约为2：1，故C图像正确；D、氯酸钾在二氧化锰的催化作用下，加热分解为氯化钾和氧气，在此反应中，二氧化锰作为催化剂，其质量保持不变，因此固体中锰元素的质量保持不变，故D图像错误；故选C。

2．（2023年湖北恩施州中考化学真题）化学课外活动小组为测定实验室一瓶失去标签的稀盐酸中溶质的质量分数。

取该盐酸溶液50g，向其中逐滴滴加溶质的质量分数为8%的氢氧化钠溶液，同时测得其pH变化与加入氢氧化钠溶液的质量关系如图所示。

(1)图中a 点时所得溶液中溶质为（填化学式）。

(2)请你计算该瓶稀盐酸中溶质的质量分数。

【答案】(1)NaCl ；7.3%【解析】（1）氢氧化钠和稀盐酸反应生成氯化钠和水，a 点处pH=7，说明氢氧化钠和稀盐酸恰好完全反应，则此时溶液中的溶质只有生成的NaCl 。

（2）(2)解：设该稀盐酸中溶质的质量为x2H O4036.550g 8%NaOH HCl NaCl x4050g 8%36.5xx =3.65g则该稀盐酸的溶质质量分数为3.65g 50g×100%=7.3%。

最新九年级化学化学图像题汇编试题经典一、中考化学图像题汇编1．向一定量的饱和石灰水中加入少量生石灰，y随时间的变化趋势如图所示，则y可表示①溶质的质量②溶剂的质量③溶液的质量④溶液中溶质的质量分数A．①③B．①④C．②③D．①③④【答案】A【解析】试题分析：生石灰与水反应放热，使水的质量减少，生成的氢氧化钙要结晶析出，溶液的质量也要随温度的改变发生变化，因为温度不变的质量分数不变，故答案选择A考点：氧化钙的性质、饱和溶液的转化2．下列化学反应不符合如图情形一组是（）A．往氢氧化钠与苏打的混合溶液中逐量滴加稀盐酸B．往硫酸与硝酸铜的混合溶液中逐量滴加氢氧化钡溶液C．往盐酸与氯化镁的混合溶液中逐量滴加氢氧化钠溶液D．往氯化铜与盐酸的混合溶液中逐量滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、根据优先反应原则，氢氧化钠先与稀盐酸反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再与碳酸钠反应生成氯化钠、二氧化碳和水，故一开始无气体产生，待氢氧化钠完全反应后，气体的质量逐渐增加，待碳酸钠完全反应后，质量不再变化，不符合题意；B、根据优先反应原则，氢氧化钡先与硫酸反应生成硫酸钡和水，待硫酸完全反应后，氢氧化钡再与硝酸铜反应生成氢氧化铜和硝酸钡，故一开始，就有沉淀产生，符合题意；C、根据优先反应原则，氢氧化钠先与盐酸反应生成氯化钠和水，待盐酸完全反应后，氢氧化钠再与氯化镁反应生成氢氧化镁和氯化钠，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化镁完全反应后，质量不再变化，不符合题意；D、根据优先反应原则，氢氧化钠先与盐酸反应生成氯化钠和水，待盐酸完全反应后，氢氧化钠再与氯化铜反应生成氢氧化铜和氯化钠，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化铜完全反应后，质量不再变化，不符合题意。

故选B。

【点睛】初中化学常见的优先反应原则：①金属和酸反应时，较活泼的金属优先反应，如将锌、铁合金投入稀盐酸中，锌优先与稀盐酸反应；②当金属与混合盐溶液反应时，金属中最活泼的金属优先置换出最不活泼的金属；③当两种相对活泼的金属与相对弱的金属盐溶液反应时，金属中最活泼的金属优先置换出盐溶液中的金属。

（化学）中考化学试卷分类汇编化学化学图像题汇编(及答案)含解析一、中考化学图像题汇编1．装有50g稀硫酸的小烧杯中，不断慢慢滴加10%的Ba（OH）2溶液至过量。

有关量的变化情况见图（横坐标表示氢氧化钡溶液的质量，纵坐标表示小烧杯中量的变化）。

其中肯定不正确的是（）A．B．C．D．【来源】人教版2018届九年级下册化学同步课时练习：第十单元实验活动7 溶液酸碱性的检验【答案】B【解析】【分析】【详解】A、沉淀随Ba(OH)2溶液的加入逐渐变大，稀硫酸反应完后不再增加，选项A正确；B、稀硫酸和氢氧化钡反应生成水，氢氧化钡溶液中也含水，随着氢氧化钡溶液的加入，即使反应结束水的质量也应该不断增加，选项B不正确；C、溶液的pH随Ba(OH)2溶液的加入逐渐变大，选项C正确；D、硫酸与Ba(OH)2溶液反应生成沉淀，溶质质量分数变小，恰好反应时为零，Ba(OH)2溶液过量后溶质质量分数变大，选项D正确。

故选B。

2．下列叙述与对应的示意图表示正确的是( )A．水的电解B．向稀盐酸中滴加过量的氢氧化钠溶液C．加热一定质量的高锰酸钾制氧气D．等质量的锌、铁分别与足量等溶质质量分数的稀硫酸反应【答案】D【解析】根据已有的知识结合图示进行分析，电解水时生成的氢气和氧气的质量比是1：8；盐酸的pH小于7，氢氧化钠溶液的pH大于7；高锰酸钾能分解生成氧气，高锰酸钾的质量一定，则生成氧气的质量一定；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，生成的氢气少。

电解水时生成的氢气和氧气的质量比是1：8，不是2：1，故A错误；盐酸的pH小于7，氢氧化钠溶液的pH大于7，向稀盐酸中滴加过量的氢氧化钠溶液，开始时溶液的pH应该是小于7，不是大于7，故B错误；加热一定质量的高锰酸钾制氧气，当高锰酸钾完全分解，生成氧气的质量不再改变，故C错误；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，在坐标中斜线陡，铁的反应速率小，在坐标中的斜线缓，锌反应生成氢气的质量小于铁生成的氢气的质量，故D正确。

（化学）中考化学化学图像题汇编真题汇编(含答案)一、中考化学图像题汇编1．下列图象分别与选项中的操作相对应，其中合理的是（）A．向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液B．20°C，把少量CaO放入饱和石灰水中C．向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸D．向稀盐酸中加入氢氧化钠溶液【来源】2019年河南省郑州市郑州外国语中学中考三模化学试题【答案】C【解析】【分析】【详解】A、向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液，氢氧化钠先和盐酸反应产生氯化钠和水，再和氯化铜反应产生氢氧化铜沉淀和氯化钠，图像与事实不相符，故A错误；B，20℃，把少量CaO放入饱和石灰水中，氧化钙与水反应生成了氢氧化钙，放出了大量的热，氢氧化钙的溶解度减小，溶质的质量减小，恢复原温度后，氢氧化钙的质量又变大，由于消耗了少量的水，应小于开始时溶质的质量，图像与事实不相符，故B错误；C、向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸，开始就生成了沉淀，当硝酸钡完全反应不再生成沉淀，图像与事实相符，故C正确；D、向稀盐酸中加入氢氧化钠溶液，稀盐酸显酸性，开始时溶液的pH应小于7，图像与事实不相符，故D错误。

故选C。

【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。

2．下列图象能正确反映其对应实验过程中相关量的变化关系的是（）A．向饱和的石灰水中加入少量的生石灰B．向等质量分数的稀硫酸中，分别加入足量的镁粉和铁粉C．向稀盐酸中不断加入硝酸银溶液D．向一定质量硝酸银和硝酸铜的混合溶液中加入铁粉【答案】A【解析】【分析】【详解】A、生石灰能与水化合生成氢氧化钙，放出热量，氢氧化钙的溶解度随温度的升高而减小，向饱和的石灰水中加入少量的生石灰，温度升高，溶液中溶质质量减小，当温度恢复到室温时溶质质量增大，反应过程消耗了水，最后溶液中溶质的质量小于原来的质量，图像与事实相符，故A正确；B、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，镁和铁的质量是足量的，稀硫酸一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；镁和铁与稀硫酸反应化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每24份质量镁可生成2份质量的氢气，每56份质量镁可生成2份质量的氢气，所以消耗等质量的金属时，镁产生的氢气多，图像与事实不相符，故B错误；C、盐酸与硝酸银反应生成氯化银沉淀和硝酸，由于有硝酸生成，向稀盐酸中不断加入硝酸银溶液，溶液的pH不会升高到7，图像与事实不相符，故C错误；D、在发生置换反应时，活泼金属一般会先置换活动性较弱的金属，然后再置换活动性较强的金属，铁先与硝酸银发生置换反应后会生成硝酸亚铁和银，根据化学方程式2AgNO3+Fe=Fe(NO3)2+2Ag可知，每56份铁能生成216份质量银，溶液质量会逐渐变小，铁与硝酸铜发生置换反应后生成硝酸亚铁和铜，根据化学方程式Fe+ Cu(NO3)2= Cu + Fe(NO3)2可知，每56份铁能生成64份质量银，溶液质量会逐渐变小。

最新中考化学试卷分类汇编化学化学图像题汇编(及答案)一、中考化学图像题汇编1．下列图像不能正确反映其对应关系的是A ．常温下向H 2SO 4、MgSO 4混合溶液中滴加NaOH 溶液B ．向一定量的硝酸银和硝酸铜的混合溶液中加人铁粉至过量C ．用等质量、等质量分数的过氧化氢溶液制取氧气D ．将等质量的粉末状、块状大理石分别与足量等体积、等溶质质量分数的稀盐酸反应【来源】【万唯】山东省东营市2019年初中学业水平考试化学试题《白卷》【答案】D【解析】【详解】A.常温下向H 2SO 4、MgSO 4混合溶液中滴加NaOH 溶液，先发生的反应是242422NaOH+H SO =Na SO +2H O ，pH 由小变大；后发生反应42242NaOH+MgSO =Mg OH +Na SO ()，溶液的pH 为7且保持不变，当滴入的NaOH 溶液过量时，溶液的pH 将逐渐增大，A 正确；B.向一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量，铁先与硝酸银反应，由方程式Fe+2AgNO 3=Fe(NO 3)2+2Ag 可知每56份质量的铁可以置换出216份质量的银，溶液质量减小，硝酸铜的质量分数增大；待硝酸银反应完，铁再与硝酸铜反应，硝酸铜的质量分数减小，直至硝酸铜消耗完，硝酸铜的质量分数为0，B正确；C.用等质量、等质量分数的过氧化氢溶液制取氧气时，加催化剂放出氧气的速率比不加催化剂放出氧气的速率快，但最终产生氧气的质量是相等的，C正确；D.等质量的粉末状、块状大理石分别与足量的等体积、等溶质质量分数的稀盐酸反应，产生二氧化碳的质量相等，粉末状大理石与稀盐酸反应速率更快，D错误。

故选：D。

【点睛】图像坐标与化学知识相结合类型的题目关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。

2．下列图像能正确反映其对应关系的是A．用等体积、等浓度的双氧水制取氧气B．向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液C．向一定量的稀盐酸中不断滴加水D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】B【详解】A、催化剂只改变反应速率，不改变生成物的质量，且有催化剂的需要时间短，A错误；B、向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液，烧碱会先和稀硫酸反应，开始时不产生沉淀，待稀硫酸反应完后才与硫酸铜反应产生沉淀，至硫酸铜完全反应后，沉淀质量不再改变，B正确；C、向稀盐酸中滴加水，开始时溶液的pH小于7，随着水的加人，溶液的pH逐渐增大，但不会等于或大于7，C错误；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快，等质量、等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸决定，因此最终产生氢气的质量相等，D错误。

【化学】初三化学试卷分类汇编化学化学图像题汇编(及答案)含解析一、中考化学图像题汇编1．下列图像能正确反映其对应变化关系的是A．加热一定质量的碳酸氢钠固体B．向盛有少量硫酸溶液的烧杯中滴加一定质量的水C．向盛有一定质量二氧化锰的烧杯中加入过氧化氢溶液D．向盛有一定质量 NaOH 和 Na2CO3混合溶液的烧杯中滴加稀盐酸【来源】2020年广东省湛江市赤坎区湛江一中培才中学九年级下学期4月考前模拟化学试题【答案】D【解析】【分析】【详解】A、碳酸氢钠在加热的条件下生成碳酸钠、水和二氧化碳，固体的质量最后不会减少到零，故A错误；B、酸在稀释的过程中，酸性减弱，pH值会逐渐增大，只会无限的接近7，但是不会越过7，故B错误；C、过氧化氢在二氧化锰的催化作用下分解会生成水和氧气，氧气的质量随过氧化氢溶液的加入会一直增大，故C错误；D、向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸，氢氧化钠会先与盐酸反应，然后碳酸钠再与盐酸反应，所以加入一定量的盐酸后才会产生二氧化碳，故D正确。

故选D。

【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。

2．某稀溶液溶质可能是 NaNO3、HCl、H2SO4，CuCl2中的一种或几种向该溶液中滴加 Ba （OH）2溶液，产生沉淀的质量（y）与加入 Ba（OH）2 溶液质量（x）的关系如图所示，下列有关溶质组成的说法正确的是（）A．H2SO4和 CuCl2一定有，HCl 一定无，可能有 NaNO3B．HCl、CuCl2 一定有，H2SO4一定无，可能有 NaNO3C．HCl、CuCl2、NaNO3一定有，H2SO4一定无D．CuCl2一定有，HCl、H2SO4可能有，可能有 NaNO3【答案】B【解析】【分析】氢氧化钡和盐酸反应生成氯化钡和水，和硫酸反应生成白色沉淀硫酸钡和水，和氯化铜反应生成氢氧化铜沉淀和氯化钡。

中考化学试卷化学化学图像题汇编题分类汇编及分析一、中考化学图像题汇编1．用稀盐酸和氢氧化钠溶液进行反响的实验时，反响过程中溶液的酸碱度变化以下图。

以下有关说法正确的选项是A．盐酸和氢氧化钠的反响属于置换反响B．当加入溶液的质量为ag 时，所得溶液中的溶质为HClC．当加入溶液的质量为bg 时，向所得溶液中滴加无色酚酞溶液，溶液呈红色D．该实验操作是将盐酸滴加到氢氧化钠溶液中【根源】 2019 年河北省邯郸市永年区中考模拟化学试题【答案】 C【分析】【详解】A、稀盐酸与氢氧化钠溶液反响生成氯化钠和水，该反响切合两种化合物互相互换成分，生成此外两种化合物的复分解反响，故不切合题意；B、当加入溶液的质量为 ag 时，溶液体现酸性，所得溶液中的溶质为氯化氢和氯化钠，故不切合题意；C、当加入溶液的质量为 bg 时，溶液体现碱性，所得溶液中的溶质为氢氧化钠和氯化钠，向所得溶液中滴加无色酚酞溶液，溶液呈红色，故切合题意；D、坐标的pH 变化是由小于7 到大于 7 的过渡，所以进行的操作是将氢氧化钠溶液滴加到稀盐酸中，故不切合题意，应选C。

2．以下各图象不可以正确反应各对应变化的是（）A．向必定量的氢氧化钠溶液中滴加稀盐酸B．必定量的石灰石与足量的稀盐酸反响C．向必定量盐酸和硫酸钠的混淆溶液中，滴加氢氧化钡溶液D．相等质量的镁和铁分别与足量的10%稀硫酸反响【答案】 D【分析】试题剖析：解答图象题，第一应看清横坐标和纵坐标表示的量，再看开端点、转折点及走势， A、氢氧化钠溶液和稀盐酸发生中和反响，而中和反响会放出热量，所以跟着稀盐酸的加入，温度不停高升，但反响结束后，过度的稀盐酸有降温的作用，所以温度又慢慢下降，正确， B、石灰石与足量的稀盐酸反响，跟着反响的进行，碳酸钙减少的质量愈来愈大，直至完整反响，质量不再变化，正确，C、向必定量盐酸和硫酸钠的混淆溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反响生成硫酸钡积淀，正确，D、将等质量的镁和铁分别与足量的10%硫酸溶液反响，因为横坐标表示的是稀硫酸，所以刚开始产生的D 氢气质量相等，即两条曲线重合在一同，最后金属镁比铁产生的氢气更多，错误，应选考点：图象题3．以下图的四个图象，分别对应四种过程，此中正确的选项是A．甲图表示同样质量、同样质量分数的过氧化氢加催化剂和不加催化剂生成氧气的质量B．乙图表示电解水生成氢气和氧气的体积比C．丙图表示红磷在敞口容器中焚烧冷却至室温瓶内氧元素的质量D．丁图表示部分被氧化的铜与稀硫酸的反响【答案】 D【分析】【剖析】【详解】A、在两份等质量、等溶质质量分数的过氧化氢溶液中，一份加催化剂，一份不加催化剂，加催化剂的一份反响需要的时间短，最平生成氧气的质量同样，该选项对应关系不正确；B、电解水时，正极产生的是氧气，负极产生的是氢气，氧气和氢气的体积比约为1：2，质量比是 8 ：1，该选项对应关系不正确；C、磷和氧气在点燃的条件下生成五氧化二磷，红磷在敞口容器中焚烧冷却至室温瓶内氧元素的质量不停增大，该选项对应关系不正确；D、部分被氧化的铜与稀硫酸的反响，即氧化铜和稀硫酸反响，铜和稀盐酸不反响，固体质量减少，但不会减小到0，该选项对应关系正确；应选： D。

（化学）50套初中化学化学图像题汇编及解析一、中考化学图像题汇编1．下列图象能正确反映对应变化变化的是（）A．向一定量的稀盐酸中加入铁粉B．向饱和NaCl溶液中不断加入KNO3C．向pH为12的氢氧化钠溶液中加水D．浓盐酸敞口放置一段时间【来源】2019年6月湖北省咸宁市通山县黄沙中学中考模拟化学试题【答案】A【解析】【分析】【详解】A、向一定量的稀盐酸中加入铁粉，生成氯化亚铁溶液和氢气，溶液中铁元素的质量逐渐增加，至完全反应，不再发生改变，故选项正确。

B、向饱和NaCl溶液中不断加入KNO3，硝酸钾能继续溶解，溶液的质量逐渐增加，至达到饱和状态，不再发生改变，故选项错误。

C、向pH为12的氢氧化钠溶液中加水，溶液始终显碱性，pH不可能小于7，故选项错误。

D、浓盐酸具有挥发性，溶质质量减少，溶剂质量不变，则溶质质量分数逐渐减小，故选项错误。

故选：A。

2．下列所示图像能正确反应实验或化学反应事实的是A．稀H2SO4滴入BaCl2溶液中B．往部分变质的NaOH溶液中滴加稀盐酸C．等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应D．等质量，等质量分数的过氧化氢溶液制取O2【答案】B【解析】【详解】A、稀H2SO4滴入BaCl2溶液中，产生白色的硫酸钡沉淀，且硫酸钡不溶于酸，沉淀不会减小，与曲线不相符，不符合题意；B、部分变质的NaOH溶液中含有碳酸钠，往其中滴加稀盐酸，盐酸先与氢氧化钠钠反应生成氯化钠和水，没有气泡产生，氢氧化钠反应完后，盐酸再与碳酸钠反应有二氧化碳气体生成，直至碳酸钠反应完，与曲线符合，符合题意；C、等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应，相对原子质量Mg<Fe<Zn，活泼性Mg>Zn>Fe，所以镁产生氢气最多，反应速率最快，锌反应速率居中，产生氢气最小，与曲线不相符，不符合题意；D、等质量，等质量分数的过氧化氢溶液制取O2，有二氧化锰反应速度快，没有二氧化锰速度慢，但产生的氧气质量相等，与曲线不符合，不符合题意。

中考化学试卷分类汇编化学化学图像题汇编(及答案)含解析一、中考化学图像题汇编1．某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程,并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况,得到图2和图3。

下列说法错误的是A．图2中b点所示溶液中的溶质是NaCl和NaOHB．将图2中d点所示溶液加热蒸干所得固体为纯净物C．图2中c→d所示溶液中NaCl的质量不断增加D．图3中e→f变化趋势可说明该反应是放热反应【来源】备战2020中考化学章节强化训练——酸和碱【答案】C【解析】【详解】A、由图2知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和水，b点pH大于7，说明氢氧化钠有剩余，故b点所示溶液中的溶质是NaCl和NaOH，故A正确；B、图2中d点pH小于7，盐酸过量，溶液中溶质为氯化钠和HCl，加热蒸干过程中HCl挥发掉，所得固体只有氯化钠，为纯净物，故B正确；C、图2中c点pH=7，盐酸与氢氧化钠恰好完全反应，c→d过程是盐酸过量，溶液中NaCl 的质量不变，故C错误；D、图3中e→f变化趋势可说明该反应是放热反应，故D正确。

故选C。

【点睛】根据图2判断出反应滴加顺序，盐酸与氢氧化钠反应生成氯化钠和水，再根据pH的变化判断反应过程，中和反应放热。

2．下列四个图象分别对应四种实验操作过程，其中正确的是A．甲表示分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸B．乙表示向一定质量的稀盐酸中逐渐加入镁条，充分反应C．丙表示向一定质量的稀硫酸中逐滴加入氢氧化钡溶液至过量D．丁表示高温加热一定质量的石灰石【答案】D【解析】【分析】【详解】A、稀硫酸浓度越大，反应越剧烈，但金属的质量相等，最终生成氢气的质量相等，故选项图象错误。

B、向一定质量的稀盐酸中逐渐加入镁条，原溶液是稀盐酸，一开始溶液的质量不可能为0，故选项图象错误。

C、稀硫酸与氢氧化钡溶液反应生成硫酸钡沉淀和水，至完全反应溶质质量分数变为0，继续加入氢氧化钡溶液，溶质质量分数逐渐增大，故选项图象错误。

最新初三化学试卷分类汇编化学化学图像题汇编(及答案)一、中考化学图像题汇编1．甲、乙、丙三种固体物质的溶解度曲线如图所示，下列说法正确的是A．甲物质的溶解度是20gB．将丙物质的饱和溶液变为不饱和溶液可以采用加水或降温的方法C．t2℃时，等质量水分别配成甲、乙、丙的饱和溶液，所得溶液质量的大小关系是乙＞甲＞丙D．t3℃时，甲、乙、丙三种溶液中溶质的质量分数的大小关系是甲＞乙＞丙【答案】B【解析】试题分析：A、溶解度的大小一定要指明具体温度，错误，B、根据溶解度曲线，物质丙的溶解度随温度的升高而降低，故将丙物质的饱和溶液变为不饱和溶液可以采用加水或降温的方法，正确，C、根据溶解度曲线，t2℃时，甲、乙、丙三种物质的溶解度大小关系：乙>甲=丙，等质量水分别配成甲、乙、丙的饱和溶液，所得溶液质量的大小关系是乙＞甲=丙，错误，D、根据溶解度曲线，t3℃时，甲、乙、丙三种物质的溶解度大小关系：甲＞乙＞丙，故甲、乙、丙三种物质的饱和溶液中溶质的质量分数的大小关系是甲＞乙＞丙，而原题中没有注明是饱和溶液，错误，故选B考点：溶解度曲线的意义，饱和、不饱和溶液的转化，溶质质量分数的计算2．下列四个图象能正确反映对应变化关系的是（）A．在密闭容器中用红磷测定空气中氧气的含量B．常温下向一定量的稀硫酸滴加氢氧化钠溶液C ．在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量D ．向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量【答案】D【解析】【详解】A 、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，容器中气压小于反应前的气压，打开止水夹后，水倒流后气压平衡，图像与事实不相符，故A 错误；B 、氢氧化钠与稀硫酸反应生成硫酸钠和水，常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，图像与事实不相符，故B 错误；C 、在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量，开始是锌与硝酸银溶液反应，根据化学方程式2AgNO 3+Zn=Zn(NO 3)2+2Ag 可知，每65份质量的锌能置换出216份质量的银，置换出来的银的质量大于参加反应的锌的质量，溶液的质量减小，硝酸铜的质量不变，所以开始硝酸铜的质量分数增大，当硝酸铜与锌反应完毕，硝酸铜的质量分数为0，图像与事实不相符，故C 错误；D 、稀盐酸和氧化镁反应生成氯化镁和水，和氢氧化镁反应生成氯化镁和水，反应的化学方程式及其质量关系为：22+2HCl =M MgO gCl +H O 40739518，222+2HCl =MgCl +2H O 5873Mg(OH)9536由以上质量关系可知，向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量，稀盐酸反应的质量相等时，反应生成氯化镁质量相等，最终氧化镁和稀盐酸反应生成的氯化镁多，图像与事实相符，故D 正确。

（化学）初三化学试卷分类汇编化学化学图像题汇编(及答案)一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【来源】2019年广东省粤西地区中考二模化学试题【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。

【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。

故选A。

【点睛】向硫酸中不断加水pH值不能到7。

2．向盛有HCl和CuCl2混合溶液的烧杯中逐滴加入NaOH溶液至过量。

在该过程中，下列4个图像能正确反映烧杯内物质的某些物理量变化趋势的是A．①③B．①②④C．②④D．①②③【答案】B【解析】【分析】向盛有HCl 和CuCl 2混合溶液的烧杯中逐滴加入NaOH 溶液至过量时，氢氧化钠先与盐酸反应生成氯化钠和水；当盐酸充分反应后，氢氧化钠再与氯化铜反应生成氢氧化铜蓝色沉淀和氯化钠。

【详解】①由以上分析可知，开始滴加氢氧化钠溶液时，没有沉淀产生，当盐酸充分反应后，氢氧化钠再与氯化铜反应生成氢氧化铜蓝色沉淀，当氯化铜完全反应后，沉淀的质量不再改变，故①正确；②由质量守恒定律可知，化学反应前后，元素的种类及其质量保持不变，所以反应过程中，氯元素的质量保持不变，故②正确；③氢氧化钠先与盐酸反应生成氯化钠和水，此时溶液中溶质的质量增大；当氢氧化钠与氯化铜反应生成氢氧化铜蓝色沉淀和氯化钠的过程中，根据反应中质量关系()22CuCl +2NaOH +2NaCl=C 898u OH 0↓ 可知，每加入80份质量的氢氧化钠生成98份质量的氢氧化铜，溶质的质量减少，故③错误；④氢氧化钠先与盐酸反应生成氯化钠和水，此时溶液中溶剂的质量增大；当氢氧化钠与氯化铜反应生成氢氧化铜蓝色沉淀和氯化钠的过程中，溶剂的质量增大，但是幅度减小，故④正确。

最新中考化学化学图像题汇编真题汇编(含答案)一、中考化学图像题汇编1．下图是甲、乙两种物质的溶解度曲线图。

下列说法正确的是（）A．甲和乙的溶解度相等B．降低温度可使接近饱和的甲溶液变为饱和C．40 ℃时，70 g水最多可溶解乙30 gD．乙的溶解度受温度影响比甲大【答案】B【解析】此题是关于溶解度曲线的意义的考查，根据溶解度曲线可以看出，甲和乙的溶解度在20℃时相等，其余情况下不相等。

甲、乙两种物质的溶液度都随着温度的升高而增大，所以降低温度可使接近饱和的甲变为饱和。

40℃时，甲的溶解度为30g，既100g水中最多溶解30g甲物质。

由曲线的走势可以看出甲的溶解度受温度的影响比甲大。

2．下列各图象不能正确反映各对应变化的是（）A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定量的石灰石与足量的稀盐酸反应C．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液D．相等质量的镁和铁分别与足量的10%稀硫酸反应【答案】D【解析】试题分析：解答图象题，首先应看清横坐标和纵坐标表示的量，再看起始点、转折点及走势，A、氢氧化钠溶液和稀盐酸发生中和反应，而中和反应会放出热量，所以随着稀盐酸的加入，温度不断升高，但反应结束后，过量的稀盐酸有降温的作用，所以温度又慢慢下降，正确，B、石灰石与足量的稀盐酸反应，随着反应的进行，碳酸钙减少的质量越来越大，直至完全反应，质量不再变化，正确，C、向一定量盐酸和硫酸钠的混合溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反应生成硫酸钡沉淀，正确，D、将等质量的镁和铁分别与足量的10%硫酸溶液反应，由于横坐标表示的是稀硫酸，所以刚开始产生的氢气质量相等，即两条曲线重合在一起，最终金属镁比铁产生的氢气更多，错误，故选D 考点：图象题3．下列四个图像的变化趋势，能正确体现对应操作的是（）A．向稀硫酸中加水B．将浓盐酸敞开口放置在空气中C．加热一定质量的氯酸钾和二氧化锰的混合固体D．向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸【答案】C【解析】【详解】A、稀硫酸的pH小于7，向稀硫酸中加水，溶液的pH逐渐增大，无限的接近于7，不会大于7，A选项图像变化不正确，不符合题意；B、氯化氢具有挥发性，将浓盐酸敞开口放置在空气中，溶质氯化氢的量逐渐减小，溶质的质量分数逐渐减小，B选项图像变化不正确，不符合题意；C、加热一定质量的氯酸钾和二氧化锰的混合固体，氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，反应前氧气的质量0，反应过程中氧气的质量增加，完全反应后质量不变，图像从原点开始，先上升后成一条水平直线，C选项图像变化正确，符合题意；D、向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸，氢氧化钾与稀硫酸反应生成硫酸钾和水，硝酸钡与硫酸或硫酸钾反应均生成硫酸钡沉淀，故一开始就会生成沉淀，D选项图像变化不正确，不符合题意。

最新中考化学化学图像题汇编真题汇编(含答案)一、中考化学图像题汇编1．下列图象正确的是A．甲：向酸溶液中不断加水稀释B．乙：向碱溶液中不断加水稀释C．丙：向稀盐酸中不断加NaOH溶液D．丁：向KOH溶液中不断滴加稀硫酸【来源】人教版2020年九年级上学期第十单元第58课时课题2 酸和碱的中和反应（2)同步练【答案】B【解析】【分析】根据酸、碱溶液的稀释过程中pH的变化以及酸中加碱或碱中加酸的pH值的变化进行分析即可。

【详解】A、酸溶液显酸性pH＜7，向酸中加入水，酸性减弱，溶液的pH增大，但是不会大于7，故错误，不符合题意。

B、碱溶液显碱性pH＞7，向碱中加入水，碱性减弱，溶液的pH减小，但是不会小于7，故正确，符合题意。

C、原溶液是稀盐酸，pH<7，当加入氢氧化钠与其反应，pH逐渐增大到等于7；当稀盐酸全部反应后，随着氢氧化钠增多，pH>7，故错误，不符合题意。

D、原溶液是氢氧化钾，pH＞7，当加入稀硫酸与其反应，pH逐渐减小到等于7；当稀硫酸全部反应后，随着稀硫酸增多，pH＜7，故错误，不符合题意。

故选：B。

2．下列图像能正确反映对应变化关系的是A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物制取氧气D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水【答案】C【解析】【详解】A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；C、加热氯酸钾和二氧化锰的混合物制取氧气，横坐标是时间，纵坐标是二氧化锰的质量，在这个反应里，二氧化锰是催化剂，催化剂在反应前后，质量不变，故选项C正确；D、往氢氧化钙溶液中逐滴加入物质x的溶液，横坐标是x溶液的质量，纵坐标是pH，随着x质量的增加，溶液的pH不断减小，一直减小到溶液的pH小于7，所以物质x是酸，不可能是水，故选项D不正确。
