12M W汽轮机运行规程第一部分总则第一节前言本规程根据电力工业技术法规，部颁有关典型规程，制造厂设备使用说明书及有关技术资料等编写。
在编写过程中参照其他兄弟电厂同类型机组的运行经验。
本规程自发布之日起有效，在执行过程中如遇到有同上级规程，规定条文相抵触时，则按上级规程规定执行。
下列人员应熟悉(知)本规程。
一、生产副经理，生产技术部正、副部长，专责工程师。
二、运行值长，汽机运行班长及本专业运行人员。
初审：审核：批准：编写：方世伟张磊杨2012年3月22日第二节基本要求1 值班岗位应配备有：1)汽轮机运行技术标准、运行各项管理制度，电业安全工作规程；2)本机组的汽、水、油系统图；3)备有各种记录薄，运行日报、操行票等；4)必须使用的工具，如：阀门搬子、听音棒、油壶、活搬子、手电筒5)消防设备和清扫工具：6)振动表、携带式转速表：7)安全帽及必要劳动保护用品；2 主要操作规定下列操作必须在部长、值长、班长或指定人员监护下进行。
1)大、小修后汽轮机的起动。
2)危急保安器的超速试验。
3)进行调速系统试验，包括自动主汽门，调速汽门严密性试验。
4)设备经过重大改进后的起动及有关新技术的第一次试验。
5)运行中冷油器的切换，（事故情况下除外）。
6)大修后给水泵的起动和大修后高压加热器的投入。
7)汽轮机组的正常起动、停止及运行方式的正常改变应在值长的领导下，按班长、值长的命令,由专责人按本规程进行操作。
8)机组的起动和停止及重要系统的切换应填写操作票,经值长批准后,在班长的监护下进行。
9)重要系统的切换包括：主蒸汽系统、给水系统、凝结水系统、对外供汽系统、冷却水系统、油系统的切换、凝汽器的半面清扫、高压加热器的投入和停止。
运行中的冷油器投入，停止。
公用系统的切换等。
10)发生事故时允许不填写操作票进行操作。
11)领导下，按值长的命令，由专责人按运行技术标准进行操作。
12)下列操作需要总工程师或生技部组织，由运行专工主持，在值长统一安排下进行。

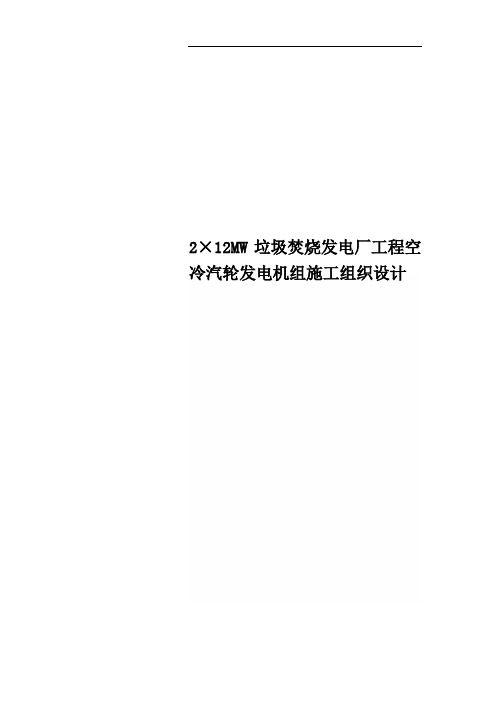

2×12MW垃圾焚烧发电厂工程空冷汽轮发电机组施工组织设计工程名称： XX 2×12MW垃圾焚烧发电厂工程N12-3.43/435型空冷汽轮发电机组施工组织设计编号：批准：审核：编制：XX 省工业设备安装公司 XX 项目部二零年月日目录一、目的和使用范围......................................... - 2 -二、编制依据............................................... - 2 -三、工程概述............................................... - 2 -四、汽轮发电机组安装措施................................... - 3 -五、安全交底.............................................. - 22 -六、质量管理制度.......................................... - 28 -七、组织机构图............................................ - 30 -一、目的和使用范围目的：承建汽轮发电机组安装工程，是为了使此工程在保证质量、保证进度、保证安全中达到全优工程。
适应范围：本作业指导书适用 XX 市生活垃圾焚烧发电厂汽轮发电机组安装工程中发电机、励磁机安装。
二、编制依据福建丰泉环保有限公司与 XX 省工业设备安装公司签约的 XX 垃圾焚烧发电项目工程施工合同。
1）北京五洲工程设计研究所提供的初设方案。
2）《电力建设施工及验收技术规范（汽轮机机组篇》DL─5011-923）《火电发电厂焊接技术规程》DL/T869-20044）《电力建设工程及验收技术规范》（管道篇）DL─5031-1994三、工程概述1工程简介1）地点及规模本工程位于 XX 市马辛庄村，建设单位为福建丰泉环保有限责任公司，设计单位为北京五洲工程设计研究所。
**市生活垃圾焚烧发电工程1×12MW 汽轮发电机组技术协议买方：*****设备有限公司卖方：******有限公司2015年6月目录第1章工程概述 01.1工程概况 01.2工程建设条件 0第2章总体要求 (2)2.1标准和规范 (2)2.2系统的总体要求 (2)2.3材料、阀门、振动、防火的要求 (4)2.4安装和检修要求 (5)2.5寿命要求 (6)第3章汽轮发电机组技术要求 (7)3.1系统概述 (7)3.2汽轮机及辅助系统的基本参数和技术要求 (8)3.3发电机系统的基本参数及技术要求 (28)3.4卖方须提供的技术参数 (38)第4章汽轮发电机组供货范围 (58)4.1供货原则 (58)4.2供货范围 (59)第5章设计分工及技术资料交付 (69)5.1接口原则和设计分工 (69)5.2技术资料要求 (71)第6章监造、检验和性能验收试验 (79)6.1概述 (79)6.2工厂检验 (79)6.3设备监造 (79)6.4性能验收试验 (83)第7章技术服务及其它 (85)7.1设计联络会、安装调试及技术服务要求 (85)7.2包装、标志、运输 (86)7.3运输 (87)7.4培训 (88)7.5售后服务的要求 (88)第1章工程概述1.1工程概况项目名称：**生活垃圾焚烧发电工程建设地点：**，具体地点待定。
设计规模：项目1期建设2×300t/d炉排炉+1×12MW凝汽式汽轮发电机组。
焚烧炉形式：机械炉排炉焚烧炉数量：2台单台焚烧炉处理垃圾能力：300 t/ d生活垃圾设计低位热值：6280kJ/kg余热锅炉及参数：额定过热蒸汽压力： 4.0MPa额定过热蒸汽温度： 400℃额定蒸发量： 23.5t/h烟气处理方式：半干法＋活性炭喷射+袋式除尘器汽轮机额定功率：12MW/套发电机组额定功率：12MW/套汽轮发电机组数量：1套年累计运行时间：8,000h/a（正式投运后）全厂整体合理使用寿命：30a1.2工程建设条件1.2.1位置与气象条件**位于**，为**地带，地跨东经100°35′-101°48′、北纬**之间。

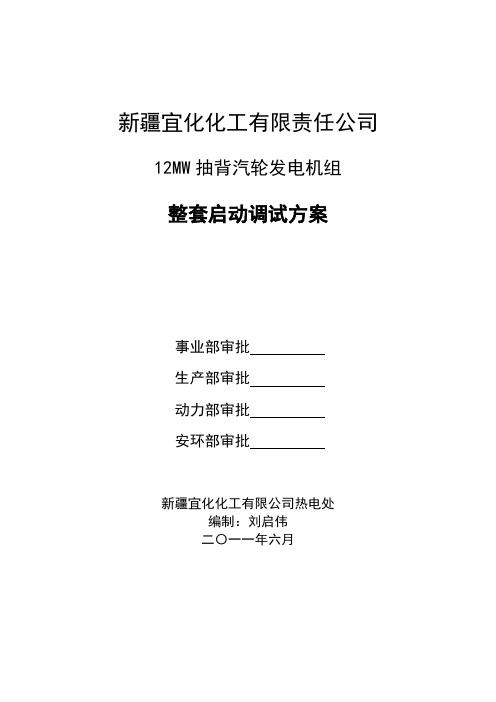

新疆宜化化工有限责任公司12MW抽背汽轮发电机组整套启动调试方案事业部审批生产部审批动力部审批安环部审批新疆宜化化工有限公司热电处编制：刘启伟二〇一一年六月目录1简要概述 .......................................... 错误！未定义书签。
