自动电压调节器培训教材

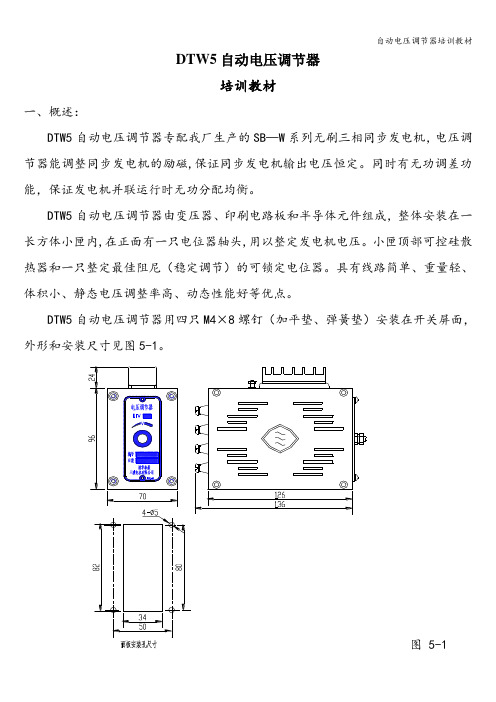

DTW5自动电压调节器培训教材一、概述：DTW5自动电压调节器专配我厂生产的SB—W系列无刷三相同步发电机，电压调节器能调整同步发电机的励磁,保证同步发电机输出电压恒定。

同时有无功调差功能，保证发电机并联运行时无功分配均衡。

DTW5自动电压调节器由变压器、印刷电路板和半导体元件组成，整体安装在一长方体小匣内,在正面有一只电位器轴头,用以整定发电机电压。

小匣顶部可控硅散二、主要技术数据1、技术数据1。

1输入信号电压：三相/400V，50HZ或60HZ。

1.2额定功率因数：0.8或0.9（滞后）1.3空载电压整定范围为额定电压的95％～105%1。

4额定运行时，冷热态电压偏差不大于1％1.5稳态电压调整率：小于±1%；1.6瞬态电压调整率:+20％恢复时间小于1s—15％恢复时间小于1s1。

7并联运行无功分配比例差：小于±10％1.8励磁输出电流：≤4A（有效值）2 、使用环境2.1海拔不超过5500m2.2环境温度—45℃～55℃2。

3空气相对湿度不大于95%（25℃）2.4有霉菌、盐雾三、工作原理电压调节器主要任务是使发电机输出电压恒定，在发电机并联运行时能均衡无功分配，同时电压调节器还兼有自励能力。

电压调节器系统框图如图3-1。

经负载扰动的发电机电压经测量反馈通道的传递，成为反馈信号U fk,U fk与给定信号U g比较,得到一个差值信号U0，U0=U g-U fk，U0经过前向通道放大，并移相触发晶闸管的脉冲，使晶闸管工作并调节励磁电流，从而使发电机电压U G恒定。

接入并联运行的调差环节,调节过程如下:sinφsinφDTW5电系原理图见图3-2，虚线框内为电压调节器部分，虚线框外由控制屏配置。

电压调节器由以下几部分组成：（1）电压测量及调压电路，元件组成如图3—3所示；流。

为使整流后的直流信号更平滑，电路中增加了R2、C1滤波。

R3、RP1、R4、R5、DW1组成测量比较桥，通过调节RP1电位器的阻值改变a点、b 点之间的电压值，此电压值加至PID放大环节.随放大单元输出信号的大小而改变，达到自动调压的目的.由于改变RC（R13、C5）的充电时间，使单晶管BT输出的脉冲产生移相，并触发可控硅VC，发电机励磁电流得到调节，使发电机电压保持恒定。

电压自动调节器—通用型使用说明书V3.0大连科海测控技术有限公司大连科海测控技术有限公司地址：大连市旅顺兴海路189号网址：电话：（0411）86370799传真：（0411）86370077一、概述电压自动调节器是直流系统中的一个重要的部件。

既要保证控制母线供电的稳定性，又要保证在自身故障时，控制母线不能断电。

当馈出回路有短路故障时，电压自动调节器（硅链）必须能够承受大电流的冲击。

根据使用的方式和功能，电压自动调节器分以下类型：通用型电压自动调节器；具有开路保护的电压自动调节器；斩波型电压自动调节器；双备份型电压自动调节器。

二、工作原理2.1 DT-2系列电压自动调节器主要由硅链、电压采集控制器、执行继电器、转换开关等组成。

正常工作时，转换开关在“自动”位置，电压采集控制器工作，检测母线电压，处理后与设定值比较，当母线电压高于（低于）设定值的上限（下限）时，控制器发出信号，驱动执行继电器，通过执行继电器的分断或闭合，改变稳压硅链的降压值，确保母线电压值在规定的范围内。

当“自动状态”出现故障时，手动调节“转换开关”，保证控制母线的电压在规定的范围内。

2.2 DTP-2 系列电压自动调节器增加了硅链开路保护的功能，如果硅链发生开路故障时，保护电路瞬间将开路的硅链短路掉，并锁定。

保证控制母线不失电。

正常工作时，“开路保护电路”始终监视硅链的状态，当硅链发生开路故障时，“开路保护电路”立刻动作，将硅链开路部分短接，硅链剩余部分仍能正常工作，仍具有“手动”、“自动”调节功能。

同时，报警电路动作，发出硅链开路报警信号（干接点）。

三、技术指标四、使用环境4.1 环境温度：－10～＋50℃；4.3 海拔高度：≤2000米；4.4 空气中无严重导电尘埃及腐蚀性气体； 4.5 无剧烈震动。

五、 操作说明5.1 正常工作时转换开关置于“自动”位置，调节器自动控制母线电压在规定的范围内。

220V 系统，保证母线电压在DC 216—224V 以内。

KUTAI ELECTRONICS INDUSTRY CO., LTD.EA45A220Generator Automatic Voltage RegulatorOperation ManualSelf Excited Automatic Voltage Regulator 45 Amp AVR for Carbon Brush Type Generators EA45A220HL (Half Wave) / EA45A220FL (Full Wave)*Parallel version is available for optionSECTION 1 : SPECIFICATIONSensing & power Input Under Frequency Protection (Factory Knee Point Setting) Voltage 170 – 265 Vac, 1 phase 2 wire 50 Hz system presets knee point at 45 Hz Frequency 50 / 60 Hz selectable 60 Hz system presets knee point at 55 HzOutput (at 220 Vac input) EnvironmentVoltage EA45A220HL(Half-wave) Max.90 Vdc Operation Temperature -40 - +60 ˚C EA45A220FL(Full-wave) Max.180 Vdc Storage Temperature -40 - +85 ˚C Current Continuous 45A Relative Humidity Max. 95% Intermittent 60A for 10 sec. Vibration 3 Gs @ 100 - 2K Hz Resistance EA45A220HL Min. 1.4 ohmsEA45A220FL Min. 2.7 ohms Cooling conditionForced with 120.0 (L) x 120.0 (W) x 38.0 (H) mm fan Voltage Regulation< +/- 1% ( with 4% engine governing ) Dimensions330.0 (L) x 189.0 (W) x 180.0 (H) mm Build Up VoltageResidual voltage at AVR terminal > 5 Vac @ 25 Hz WeightEA45A220HL 4.5 kgs +/- 2% External Volts Adjustment EA45A220FL 5.2 kgs +/- 2% +/- 6%SECTION 2 : ADJUSTMENTPOWER LAMPLights up when AVR is powered.Generator output voltage adjustment.STAB Stability AdjustmentCorrect stability conducted while the without load. First adjust this anti-clockwise until the unstable, and then slightly (about 1/5 turn). When the reaches the critical point stabilization, where the circuit will activate and the voltageAdjustmentOutline DrawingFigure 1Figure 5Figure 3Figure 6 Manual Field FlashSECTION 3 : WIRING CONNECTIONTS RSECTION 4 : FREQUENCY SELECTION AND KNEE POINT ADJUSTMENT4.1 Frequency SelectionDetach the controller from enclosure(refer to Figure 4) and select the system frequency on the back of the controller(refer to Figure 5).4.2 Knee Point Adjustment4.2.1 Turn the U/F POT fully clockwise.4.2.2 Adjust VOLT POT to nominal level and speeddown the engine to knee point.4.2.3 Turn the U/F POT counter-clockwise until thevoltage starts to decrease (U/F lamp illuminates), re-adjust engine speed to rated speed.SECTION 5 : FIELD FLASHINGWhen the regulator is installed correctly but the generator is failed to generate power. Besides carbon brushes were worn out, here are two possible causes below.5.1 The polarity of field is inverseSolution ：Exchange the connection of F+ and F-.5.2 The residual voltage is less than 5 Vac,Solution 1：5.2.1 Shut down generator, disconnect the wiringbetween AVR and generator then flash the field. Flashing duration = 3 seconds. (See wiring in Figure 6) Resistor 3 – 5 ohms for full wave AVR Resistor 5 – 10 ohms for half wave AVR Warning !! Over field flashing may damagethe field winding of generator.5.2.2 Restart generator and measure the residualvoltage by AC Voltmeter, if it is still less than 5 Vac, repeat the previous process, after several times, the residual voltage still cannot be built, Kutai EB500 is strongly recommended, see Figure 6.F+TSRR e dG r a yW h i t eB l u eP i n kP u r p l B l a c kOpen : 50Hz EXT. VR 1K OhmFigure 4Solution 2 : Install Kutai automatic flash module EB500SECTION 6 : TROUBLE SHOOTING※Appearance and specifications of products are subject to change for improvement without prior notice.Figure 7。

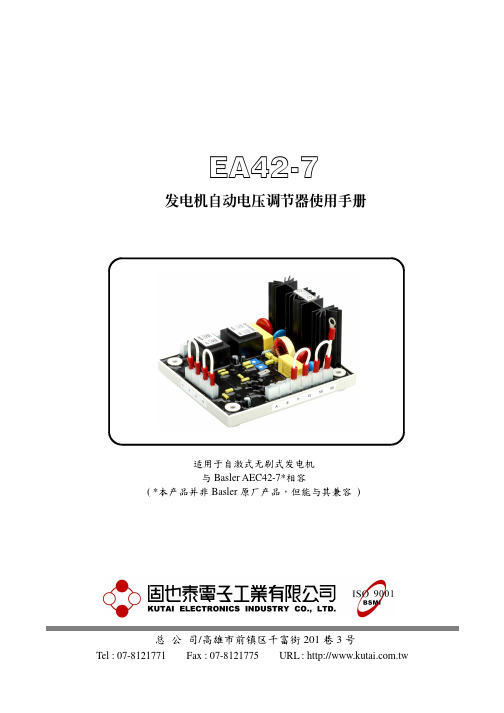

EA42-7發電机自動電壓調節器使用手冊适用于自激式无刷式发电机 与Basler AEC42-7*相容( *本产品并非Basler 原厂产品，但能与其兼容 )总 公 司/高雄市前镇区千富街201巷3号Tel : 07-8121771 Fax : 07-8121775URL : ______________________________________________________________________________________ 2EA42-71. 技術參數检测输入 电压 200 ~ 252 V AC ±10% 单相 温差稳定度 每℃变化，电压漂移0.05%频率 50/60 Hz 以跨接线设定 外部电压调节 用1K Ohms 1 Watt 电位器时为±10% 电源输入 电压 220 ~ 260 V AC 单相二线 电压调节范围 180 ~ 277 V AC频率 50/60 Hz EMI 抑制 内建电磁干扰滤波器 输 出 电压 最大42 VDC消耗功率 最大20 Watt电流 连续7A ，非连续为10秒内15A 低频保护 60 Hz 系统拐点值为 55 Hz*电阻 最小6 Ohm 最大105 Ohm 50 Hz 系统拐点值为 45 Hz* 调压精度 < ±1% (在发动机变动< 4%时)(*拐点值为出厂默认值)电压建立 在A VR 输入端子需剩磁电压5 V AC 以上 过励磁自动关闭 积分压降 负载 5 Ohm励磁电压超过52 ± 2 VDC 经延迟时间后自动关闭最高灵敏度 1 V AC 对应2%压降 尺 寸 140mm L * 125mm W * 79.4mm H 最大输入 5 V AC重 量680公克 ± 2%图一 低频保护特性曲线图二 动作特性曲线低频保护低频保护特性曲线 (如图一) 1. 当发电机频率下降至拐点值时，额定电压亦随之下降，以避免过大励磁电流损坏稳压器或励磁机. 2. 出厂低频拐点值:选择50HZ 时为45HZ (端子50 ~ 50跨接) 选择60HZ 时为55HZ (端子50 ~ 50不跨接)过励磁保护过励磁保护－－延迟时间 (如图二)当励磁电压超过52 ± 2VDC 时稳压器会经一(图二、动作特性曲线) 时间延迟后切断磁场输出.当励磁电压超过95 ± 5VDC 时(或更高)稳压器将会瞬间切断磁场输出.注：稳压器做并联使用时，端子D 、N 跨接可使过励磁保护失效.______________________________________________________________________________________ EA42-732. 接線2.1 励磁场接线“ +、− ”(1) 将稳压器上注“ + ”之引线连接于励磁机磁场“ + ”，将注“ − ”引线连接至磁场“ − ”. (如图五)注：励磁机磁场直流电阻为6 ~ 105奥姆. (2) 如果励磁场电阻小于6Ω且在发电机全载时，励磁场连续电流小于7A 时可串接一适当瓦数(W)的电阻，使励磁场总电阻为6 ~ 100Ω. 2.2 电源输入“ 3、4 ”稳压器上标示“ 3 ”、“ 4 ”引线接至发电机组内的辅助绕组或发电机绕组，电压输入范围171 ~ 264VAC. (如图五) 2.3 检测输入“ U 、X 、Y 、V ”(如图五) 依引线U 、X 、Y 、V 不同的接线方式可组合成不同的输入电压，其范围为220 / 380 / 440 / 480VAC. 2.4 保险丝安装建议使用一较高遮断容量之保险加装于(如图五) 电源3、4输入在线，保险丝容量须依实际满载励磁场电流的120%. 注意!! 保险丝加装位置须能有效切断励磁场回路,且勿与励磁场串接.2.5 外接电压调节器“ P 、Q ”(1) 稳压器内部提供一发电机电压粗调设定旋钮( VOLT) ，顺时针方向增加. (2) 出厂默认P 、Q 接口短路，如须外接电压调节时可将P 、Q 接口开路、在两端并一电位器( 1K Ω 1Watt )，可调范约为粗调 ± 10% (如图四). 2.6 低频保护－频率选择“ 50 ~ 50 ”(1) 50HZ 使用时出厂拐点值为45HZ ，须将接口50、50短路(跨接). (2) 60HZ 使用时出厂拐点值为55HZ ，须将接口50、50开路(不跨接). 2.7 无功调差补偿输入“ A 、B ”发电机做并联使用时必须有一电流互感器(C.T)做为无功调差补偿，而此C.T 之二次侧k 、l 端须并网一可变电阻后连接到稳压器A 、B 接口，当发电机全负载时C.T 二次所产生的电流在可变电阻上电压降不可大于5VAC.C.T 为N ：1A 时可变电阻可用0 ~ 5Ω 10瓦(W). C.T 为N ：5A 时可变电阻可用0 ~ 1Ω 50瓦(W). 注：稳压器不做并联使用时A 、B 两接口可跨接或保持开路.外型尺寸 (如图三)稳压器可装设于发电机组任何适当位置，其外型与固定孔径。

发电机自动电压调节器说明书1．说明AS440电压调节器（AVR ）是一种密封电子装置，通过控制低功率的励磁机磁场 , 调节励磁机电枢的整流输出功率 ,从而达到控制主机磁场电流， 稳定无 刷发电机之输出电压要求, 它还提供延时的过励保护 ,在励磁电压过高的情况下对发电机灭磁 .。

并附有并联补偿功能，符合客户扩增容量需求。

2． 规格100V 〜264VAC 50/60HZ100V 〜130VAC 50/60HZ190V 〜264VAC 50/60HZ4A 82VDC < 0.5%. 最小 15 欧姆 . Q 1/2W 电位器时土 8%. 当剩磁电压大于5V25HZ 时会自动建立电压 内置发动机转数下降时输出电压随之下降的保护电路 （ 参考图 3） 使用温度 —40 C 〜60 C.3．使用时注意事项（1） 安装时注意事项： （配置参考图 1） 安装、连接、检查的作业由有专业知识人员实施 . 将调节器安装于发电机内防潮、 腐蚀且防止他人不易碰触的地方。

在一般运转状况下，调节器表面温度会超过 60C, 运转时，请勿碰触调节器散热板已张贴警告标志。

4．调整⑴低频调整（U/F ）。

在50Hz 使用时，将"跨线"插入C, 50之间（出厂设置），在60Hz 使用将“跨 线”插入C ，60之间。

U/F 电位器为设定低频保护之频率动作值， 其设定步骤：使引擎启动且电压建立，调整引擎转至所需之低频值。

缓慢调整 U/F 旋钮使AVR 上红色指示灯亮即可（出厂设定50Hz 时47Hz,60Hz 时57Hz ）。

其保护动作如图3（当红色（LED ）指示灯亮起时，表示频率不足在此状况输出电压会因低频保护电路动作而下降，防止过大的激磁电流损坏磁场定子线圈）。

（2）电压调整（VOLT 。

调整 “电压电位器” 至额定值（顺时针增加 ）。

当使用外部电压调整时 （请参考 图 4）于“ 1”，“ 2”间跨接VR,1K 1/2W.无外接VR 时“1”，“ 2”必须短接。

SX440發電机自動電壓調節器使用手冊1. 技術參數检测与检测与电源电源电源输入输入 电压 190 ~ 264 V AC 单相二线 电压建立 在A VR 输入端子需剩磁电压5 V AC 以上频率 50/60 Hz 以跨接铜片设定 消耗功率 最大12 Watt输 出 电压 207 V AC 输入时 最大90 VDC 低频保护 出厂预设：95% Hz 电流 连续4A ，非连续为10秒内10A 斜率：下降至30 Hz 时为170%电阻 最小15 Ohm电压修正 最大输入：±5 VDC调压精度 < ±1% (发动机转速变动在4%内) (模拟输入) 灵敏度：每1VDC 可调节5%发电机电压 温差稳定度 每℃变化，电压漂移0.05%输入电阻：1K Ohm 外部电压调节 用1K Ohms 1 Watt 电位器时为±8% 电流补偿 负 载：10 Ohm电压缓慢建立时间 2秒尺 寸 150mm L * 135mm W * 40mm H DROOP 无功调差 最高灵敏度0.07A 对应5%压降(PF=0时) 重 量 418公克 ± 2%最大输入0.33A2. 接線2.1 K1、K2：为磁场开关，不使用时须短路跨接. 2.2 P2、P3：为磁场电源输入端子. 2.3 3、2：为检测电源输入端子.2.4 1、2：为外接VR ，不使用时须短路跨接. 2.5 、 ： 磁场+端、 磁场−端. 2.6 S1、S2：DROOP CT 输入端.2.7 A1、A2：V AR / PF 控制输入(V / TRIM). 2.8 AB 、C ：90KW 以下 A 、C 跨接，90KW~ 550KW B 、C 跨接，550KW 以上 A 、B 跨接. 2.9 J1 ~ J8：选择跨接线2-3、4-5、6-7. (如图二) 2.10 建议使用一较高遮断容量之保险加装于励磁场电源，熔丝容量须依实际满载励磁场电流的120%.注意!! 熔丝熔丝加装位置须能有效切断励磁加装位置须能有效切断励磁场回路场回路，，且勿与励磁场串接.3. 調節3.1 低频调节 (U/F).3.1.1 在50Hz 使用时，将 “跨接线” 插于COM 与50Hz 之间，在60Hz 使用时，将“跨接线” 插于COM 与60Hz 之间. 3.1.2 U/F 旋钮为设定低频保护之频率拐点值，其设定步骤为：(1) 使发动机启动，且电压建立.(2) 调节发动机转速至所须之低频值.(3) 缓慢调节U/F 旋钮，使低频保护红色LED 灯亮起即可 (出厂预设50Hz 时45Hz 、60Hz 时55Hz)。

电厂侧自动电压控制(AVC)培训讲义江苏省电力试验研究院有限公司 2005.10一. 无功功率和电压调整 二. 自动电压控制研究概述 三. 电网自动电压控制策略 四. 电厂侧AVC装置一、无功功率和电压调整1. 无功负荷和无功损耗无功负荷：除少数白炽灯、同步电动机，大多数用电设备均消耗无功；变压器中无功损耗：励磁支路损耗1%，绕组漏抗损耗10%，电力线路：并联电纳无功损耗（-）；串联电抗无功损耗（+）；是否消耗无功是实际情况定；以一个五级变压的电网为例，10/220 kV升压，网络中 220/110, 110/35, 35/10,10/0.4 kV降压至用户，典型计算 的结果表明：变压器的励磁支路损耗 变压器的绕组涌抗损耗 变压器中总损耗 变压器损耗/变压器负荷所有变压器满载 7％ 50％ 57％ 57％所有变压器半载 7％ 12．5％ 19．5％ 39％由此可见：多级网络变压器无功损耗相当可观；2. 无功电源除发电机外，还有电容器、静止补偿器、静止无功发生器； 2.1 电容器 提供的感性无功功率与端电压平方成正比； 特点：廉价、维护方便，调节性能差，机械投切；2.2 静止补偿器 静止无功功率补偿器(SVC)； 常用类型：TCR，TSC，SR；SVC类型SVC伏安特性SVC特点： 控制较灵活， 电容起主要作用，电压较低时无功输出受限；2.3 静止调相机 使用大功率GTO代替普通晶闸管构成的无功补偿器，STATCOM、ASVG、因特性与调相机相似，也称 STATCON； 特点： 1.有源结构，控制GTO通断实现能量交换； 2.可控性好，电压幅值和相位可快速调节； 3.不受端电压变化影响； 4.控制复杂，造价不菲；STATCOM结构和伏安特性2.4发电机 自动励磁调节器(AVR) ：自动调整机端电压； 分配无功功率； 提高同步运行的稳定性； 在95%～105%额定机端电压范围保持额定功率运行： 机组： 在运行限制内调节能力强； 具备进相运行能力； 自动连续调节； 不需增加投资和设备；发电机运行限制图定子绕组温升约束（In）； 励磁绕组温升约束（Ifn）； 原动机功率约束（P）； 其他约束：定子端部温升、并列运行稳定性（进相）；几种无功电源的比较：注：*发电机感性无功指向外发出无功； **在一定范围内；3.无功功率的平衡无功平衡关系： ∑ QGC − ∑ QL − ∆Q∑ = 0∑ QGC∑ QL ∑ Q∑电源提供的无功功率； 负荷消耗的无功功率； 无功功率损耗；系统中无功平衡：指正常电压水平下保证无功功率的平衡，因此，当系统中无功功率电源不足时的无功功率平衡是由于系统电压水平的下降、无功功率负荷 （损耗）本身具有正值电压调节效应使全系统的无功功率需求有所下降 而达到的。
