机柜系统设计方案
机柜系统设计方案是指对机柜系统的硬件、软件、网络等进行综合设计和规划的方案。

在设计机柜系统的方案时，需要考虑到机柜布局、机柜配线、机柜空调、机柜管理等方面。

首先，机柜布局是机柜系统设计的基础。

在设计机柜布局时，需要合理利用机柜的空间，确保设备的安全性和稳定性。

可以按照设备类型、功能等进行分类放置，同时要考虑到设备之间的热量、电源、网络等的互相影响。

其次，机柜配线是机柜系统设计的重要部分。

在机柜配线时，需要确保设备之间的连接稳定可靠。

可以采用不同颜色的电线进行区分，使用标签标明设备和线缆的连接方式和端口号，方便日后的维护和管理。

再次，机柜空调是机柜系统设计中的关键环节之一。

机柜内的设备工作时会产生大量热量，若没有适当的散热措施，会导致设备性能下降甚至损坏。

因此，在机柜系统设计中，应选择合适的机柜空调，确保设备能够在适宜的温度范围内运行。

最后，机柜管理是机柜系统设计中的必要环节。

机柜管理可以通过使用专业的机柜管理软件来实现，通过监控设备的工作状态、记录设备的维护情况、提供报警功能等，方便管理员对设备进行远程监控、管理和维护。

综上所述，机柜系统设计方案是对机柜系统硬件、软件、网络等各个方面进行综合考虑和规划的方案。

通过合理的机柜布局、
设备的配线、机柜的散热和管理的措施，可以提高机柜系统的性能、可靠性和可管理性。

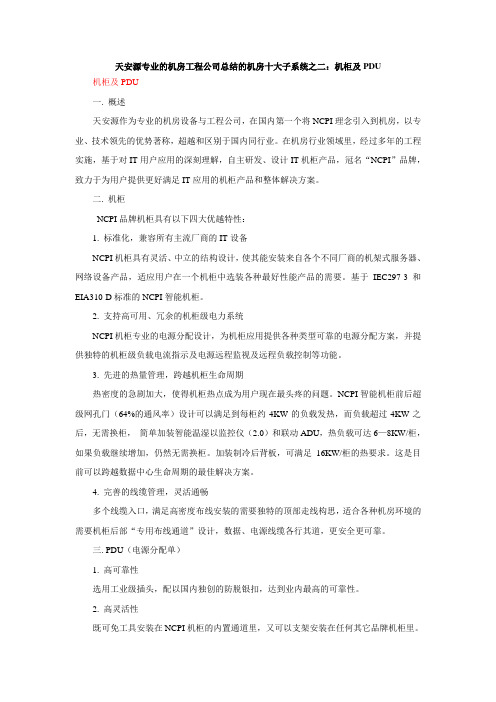

天安源专业的机房工程公司总结的机房十大子系统之二：机柜及PDU 机柜及PDU一. 概述天安源作为专业的机房设备与工程公司，在国内第一个将NCPI理念引入到机房，以专业、技术领先的优势著称，超越和区别于国内同行业。

在机房行业领域里，经过多年的工程实施，基于对IT用户应用的深刻理解，自主研发、设计IT机柜产品，冠名“NCPI”品牌，致力于为用户提供更好满足IT应用的机柜产品和整体解决方案。

二. 机柜NCPI品牌机柜具有以下四大优越特性：1. 标准化，兼容所有主流厂商的IT设备NCPI机柜具有灵活、中立的结构设计，使其能安装来自各个不同厂商的机架式服务器、网络设备产品，适应用户在一个机柜中选装各种最好性能产品的需要。

基于IEC297-3和EIA310-D标准的NCPI智能机柜。

2. 支持高可用、冗余的机柜级电力系统NCPI机柜专业的电源分配设计，为机柜应用提供各种类型可靠的电源分配方案，并提供独特的机柜级负载电流指示及电源远程监视及远程负载控制等功能。

3. 先进的热量管理，跨越机柜生命周期热密度的急剧加大，使得机柜热点成为用户现在最头疼的问题。

NCPI智能机柜前后超级网孔门（64%的通风率）设计可以满足到每柜约4KW的负载发热，而负载超过4KW之后，无需换柜，简单加装智能温湿以监控仪（2.0）和联动ADU，热负载可达6—8KW/柜，如果负载继续增加，仍然无需换柜。

加装制冷后背板，可满足16KW/柜的热要求。

这是目前可以跨越数据中心生命周期的最佳解决方案。

4. 完善的线缆管理，灵活通畅多个线缆入口，满足高密度布线安装的需要独特的顶部走线构思，适合各种机房环境的需要机柜后部“专用布线通道”设计，数据、电源线缆各行其道，更安全更可靠。

三. PDU（电源分配单）1. 高可靠性选用工业级插头，配以国内独创的防脱银扣，达到业内最高的可靠性。

2. 高灵活性既可免工具安装在NCPI机柜的内置通道里，又可以支架安装在任何其它品牌机柜里。

机柜温控系统主型录第20版机柜和过程冷却的温控管理过滤风扇4.0 | 机柜空调空气/水 热交换器空气/空气 热交换器 | 制冷机加热器 | 温控器 | 湿控器2p fa n n e n b e r g.c o m我们让 企业实现更高的生产力2p fa n n e n b e r g.c o m 序3p fa n n e n b e r g.c o m为何选择百能堡？60多年以来，我们始终致力于帮助全世界的企业确保生产的安全性。

我们的使命是通过开拓领先的思路来满足现代工业不断增长的需求。

这一使命激励我们研发了用于机柜和过程冷却领域的过滤风扇和其他重要产品。

来自德国的创新天赋和工匠精神并非我们唯一的优势，让我们引以为荣的还有与客户及其所在行业所保持的密切联系。

百能堡在交付个性化温控解决方案上的丰富经验让我们能够为客户带来独具特色的创新优势。

依托丰富的产品系列和顾问团队支持，我们能够为满足苛刻工业要求而开发高品质、高性价比的定制化节能型解决方案。

这才是为我们客户带来的真正价值。

这本第20版产品目录将以全新形式展示我们的产品。

细分为四部分不但可以让您更方便地查找产品，还能够展示出我们可提供能满足任何需求的完美解决方案——凭借我们的众多产品、综合型解决方案的咨询服务、全球化服务以及工业技术专长。

如果想要了解有关我们如何为您提供帮助的更多信息，请联系您当地的百能堡销售部门。

作为全球少数几家自行研发并生产全系列工业温控解决方案的企业之一，我们愿与您分享我们丰富的专业知识。

秉承Sharing Competence的宗旨，我们将我方工程师和专家所拥有的知识和技术专长交由您来掌握，让您找到满足需求的最佳解决方案，无论何时。

看看我们能够为您做些什么？安德里亚斯·百能堡 CEO提供的服务您需要完美的解决方案。

这正是我们所追求的。

通过将产品与服务分成四个部分，我们能够对客户需求进行引导，并可提供满足任何需求的相应解决方案，从而获得最佳品质以及卓越的能源和成本效益。
