卤钨灯的光谱
卤钨灯（Halogen lamp）是一种使用卤素元素（通常是碘或溴）来增强灯丝寿命和提高光谱性能的灯泡。

卤钨灯的光谱通常是连续谱，具有高色温、高亮度和较好的色彩再现性。

卤钨灯的光谱特点主要包括以下几点：
1. 连续谱：卤钨灯产生的光谱是连续的，包括从紫外线到红外线的所有可见光波段。

2. 高色温：卤钨灯的色温通常较高，一般在3000K到6000K之间，使其产生较为白炽的光。

3. 富含蓝光：卤钨灯相对于传统白炽灯更富含蓝光，因此其光线看起来较为清冷。

4. 色彩再现性好：由于其连续谱的特性，卤钨灯在色彩再现性方面表现良好，使其在摄影、舞台照明等领域得到广泛应用。

总体而言，卤钨灯的光谱特点使其成为一种在需要高亮度和良好色彩还原的场合中常用的光源。

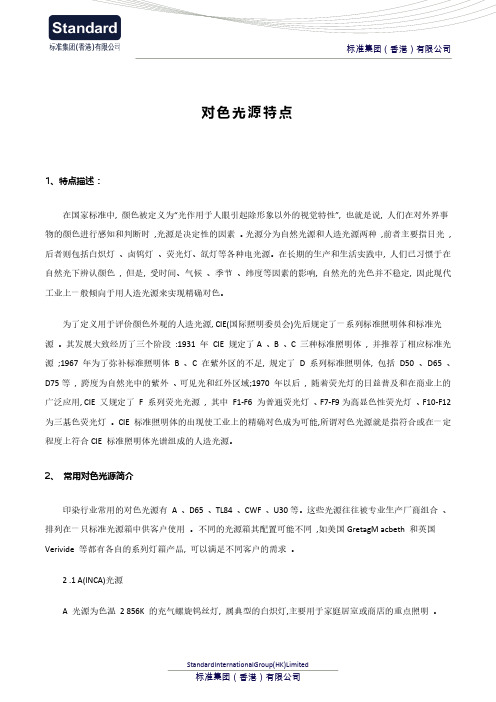

对色光源特点1、特点描述：在国家标准中, 颜色被定义为“光作用于人眼引起除形象以外的视觉特性”, 也就是说, 人们在对外界事物的颜色进行感知和判断时,光源是决定性的因素。

光源分为自然光源和人造光源两种,前者主要指日光,后者则包括白炽灯、卤钨灯、荧光灯、氙灯等各种电光源。

在长期的生产和生活实践中, 人们已习惯于在自然光下辨认颜色, 但是, 受时间、气候、季节、纬度等因素的影响, 自然光的光色并不稳定, 因此现代工业上一般倾向于用人造光源来实现精确对色。

为了定义用于评价颜色外观的人造光源, CIE(国际照明委员会)先后规定了一系列标准照明体和标准光源。

其发展大致经历了三个阶段:1931 年CIE 规定了A 、B 、C 三种标准照明体, 并推荐了相应标准光源;1967 年为了弥补标准照明体B 、C 在紫外区的不足, 规定了 D 系列标准照明体, 包括D50 、D65 、D75等, 跨度为自然光中的紫外、可见光和红外区域;1970 年以后, 随着荧光灯的日益普及和在商业上的广泛应用, CIE 又规定了 F 系列荧光光源, 其中F1-F6 为普通荧光灯、F7-F9为高显色性荧光灯、F10-F12为三基色荧光灯。

CIE 标准照明体的出现使工业上的精确对色成为可能,所谓对色光源就是指符合或在一定程度上符合CIE 标准照明体光谱组成的人造光源。

2、常用对色光源简介印染行业常用的对色光源有A 、D65 、TL84 、CWF 、U30等。

这些光源往往被专业生产厂商组合、排列在一只标准光源箱中供客户使用。

不同的光源箱其配置可能不同,如美国GretagM acbeth 和英国Verivide 等都有各自的系列灯箱产品, 可以满足不同客户的需求。

2 .1 A(INCA)光源A 光源为色温2 856K 的充气螺旋钨丝灯, 属典型的白炽灯,主要用于家庭居室或商店的重点照明。

2 .2 D65光源在D 系列标准照明体中,CIE 推荐D65为首选照明体。

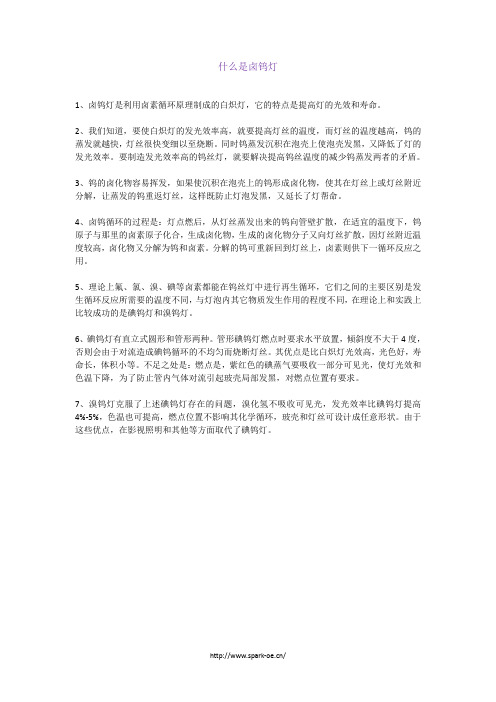

什么是卤钨灯1、卤钨灯是利用卤素循环原理制成的白炽灯，它的特点是提高灯的光效和寿命。

2、我们知道，要使白炽灯的发光效率高，就要提高灯丝的温度，而灯丝的温度越高，钨的蒸发就越快，灯丝很快变细以至烧断。

同时钨蒸发沉积在泡壳上使泡壳发黑，又降低了灯的发光效率。

要制造发光效率高的钨丝灯，就要解决提高钨丝温度的减少钨蒸发两者的矛盾。

3、钨的卤化物容易挥发，如果使沉积在泡壳上的钨形成卤化物，使其在灯丝上或灯丝附近分解，让蒸发的钨重返灯丝，这样既防止灯泡发黑，又延长了灯帮命。

4、卤钨循环的过程是：灯点燃后，从灯丝蒸发出来的钨向管壁扩散，在适宜的温度下，钨原子与那里的卤素原子化合，生成卤化物，生成的卤化物分子又向灯丝扩散，因灯丝附近温度较高，卤化物又分解为钨和卤素。

分解的钨可重新回到灯丝上，卤素则供下一循环反应之用。

5、理论上氟、氯、溴、碘等卤素都能在钨丝灯中进行再生循环，它们之间的主要区别是发生循环反应所需要的温度不同，与灯泡内其它物质发生作用的程度不同，在理论上和实践上比较成功的是碘钨灯和溴钨灯。

6、碘钨灯有直立式圆形和管形两种。

管形碘钨灯燃点时要求水平放置，倾斜度不大于4度，否则会由于对流造成碘钨循环的不均匀而烧断灯丝。

其优点是比白炽灯光效高，光色好，寿命长，体积小等。

不足之处是：燃点是，紫红色的碘蒸气要吸收一部分可见光，使灯光效和色温下降，为了防止管内气体对流引起玻壳局部发黑，对燃点位置有要求。

7、溴钨灯克服了上述碘钨灯存在的问题，溴化氢不吸收可见光，发光效率比碘钨灯提高4%-5%，色温也可提高，燃点位置不影响其化学循环，玻壳和灯丝可设计成任意形状。

由于这些优点，在影视照明和其他等方面取代了碘钨灯。

/。

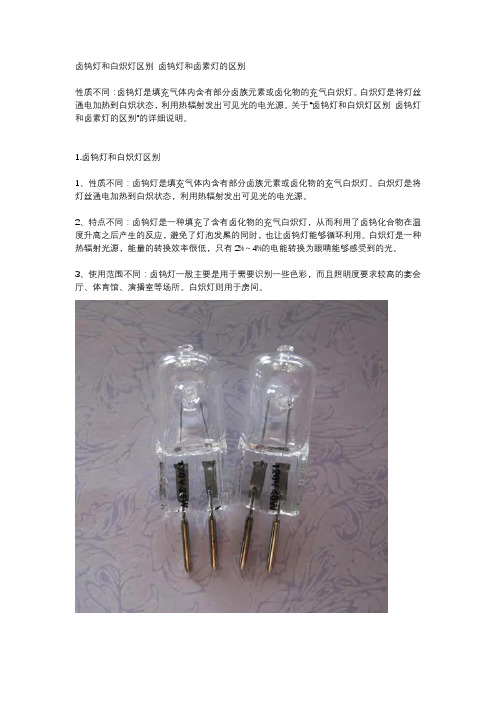

卤钨灯和白炽灯区别卤钨灯和卤素灯的区别性质不同：卤钨灯是填充气体内含有部分卤族元素或卤化物的充气白炽灯。

白炽灯是将灯丝通电加热到白炽状态，利用热辐射发出可见光的电光源。

关于“卤钨灯和白炽灯区别卤钨灯和卤素灯的区别”的详细说明。

1.卤钨灯和白炽灯区别1、性质不同：卤钨灯是填充气体内含有部分卤族元素或卤化物的充气白炽灯。

白炽灯是将灯丝通电加热到白炽状态，利用热辐射发出可见光的电光源。

2、特点不同：卤钨灯是一种填充了含有卤化物的充气白炽灯，从而利用了卤钨化合物在温度升高之后产生的反应，避免了灯泡发黑的同时，也让卤钨灯能够循环利用。

白炽灯是一种热辐射光源，能量的转换效率很低，只有2%～4%的电能转换为眼睛能够感受到的光。

3、使用范围不同：卤钨灯一般主要是用于需要识别一些色彩，而且照明度要求较高的宴会厅、体育馆、演播室等场所。

白炽灯则用于房间。

2.卤钨灯和卤素灯的区别1、添加物不同我们所使用的普通白炽灯在高温下会造成钨的蒸发，蒸发的钨沉淀在玻壳上，使灯泡发黑。

而卤钨灯中添加了部分含有卤族元素或者是卤化物。

卤钨灯是一种填充了含有卤化物的充气白炽灯，从而利用了卤钨化合物在温度升高之后产生的反应，避免了灯泡发黑的同时，也让卤钨灯能够循环利用。

而卤素灯是白炽灯的一种，但是卤素灯在制作的过程中，在灯泡内添加了一些溴或碘等卤素气体，卤钨灯的钨丝在高温下升华与卤素灯泡内的卤元素发生相应化学反应，而升华后的钨就会重新凝固于钨丝上，从而形成一种循环，避免了钨丝由于受热而过早断裂。

2、使用范围不同卤钨灯一般主要是用于需要识别一些色彩，而且照明度要求较高的宴会厅、体育馆、演播室等场所。

而卤素灯的体积很小，发光的效果色温比较稳定而且发光的效果很高，通常是用于室内需要重点突出照明的地方，比如时候餐桌、就餐处，以及需要突出照明的摆件旁边。

3、光照亮度不同卤钨灯是一种继卤素灯、白炽灯等之后的第三种绿色照明光源，卤钨灯的使用寿命很长，而且显色性极好，光效极高，被广泛适用于水下作业以及探险等领域，有着很大的优势。

飞利浦光源介绍许晓景 OEM技术支持照明光源固体发光光源白炽灯 (热辐射光源) 场致发光灯真空灯 充气灯 卤钨灯 充气灯泡荧光灯电光源半导体发光灯LED 低气压灯弧光放电灯紧凑型荧光灯 QL灯 低压钠灯气体放电发光光 源高压汞灯 高气压灯霓虹灯 氖灯高压钠灯 金卤灯 高压氙灯 碳弧灯 其他2辉光放电灯表示灯泡光电性能的主要技术参数Main parameters of lamp • • • • • • • 功率(power) 瓦 (W) 光通量(Lumen output) 流明 (lm) 色温(color temp.) 开 (K) 显色指数(color rendering) Ra 寿命aver. Life) 小时 (h) 发光效率(efficiency) 流明/瓦(lm/W) 光通维持率 maintenance %3飞利浦荧光灯介绍及其创新内容简介• TL荧光灯介绍– T5荧光灯介绍及趋势 • 紧凑型荧光灯介绍– 一体化紧凑型荧光灯 – 分离式紧凑型荧光灯• 总结5飞利浦荧光灯产品线结构LAMPS GLS Halogen环管TLCFL直管HIDTLETLE 54T5Master T5 HE Master T5 HO ES T5 Mini T5 TLD std C2S TLD reflexT8TLD super 80 TLD secura TLD 90 delux6管径的比较T12 T8 T57T5 光源及其应用趋势简介应用趋势应用 主要趋势 • 更自由的应用场所 • 间接照明 • 小型化设计 • 节能化设计 • 重视光线质量 • 优化替换（超长寿命减少替换） • 光色由黄光向白光转换（4000K)• 可调光（亮度，光色） • 高流明输出9TL5 特点16mm 直径，适应更小设计 HE (14, 21, 28, 35W) & HO (24, 39, 49, 54, 80W) 冷室技术，使最高光效达 104lm/W 低汞 (1.4 or 3.0mg)，更加环保 三基色涂粉(/80 and /90 colors) 平均寿命24k 小时 只适用电子整流器 不同的灯脚 (G5 instead of G13)10BENEFITS TL5改进的光学表现带来新的设计可能 小型化：16mm直径带来更紧凑更舒适的照明 成本降低: 长寿命 (24k hours) 以及几乎持久的光输出 更高的灯具效率 (TL-D: 25oC) 节能达到 40% 环保: 只有3mg含汞量 需要更小的空间和更少的包装材料11环境温度对灯管性能的影响（冷室技术）Relative values % → 140 T8 T5 100602020 30 40 50Tambient (draught-free air) °C →12BENEFITS TL5ALMOST CONSTANT LIGHT OUTPUTLumen in % → 100 90 80 70 60 50 0 4000 8000 12000 16000 2000090Burning hours →Almost constant light output during entire lifespan Max. decrease of 10%13飞利浦紧凑型节能灯介绍飞利浦紧凑型荧光灯产品线结构LAMPS GLS Halogen民用CFLTL专业HIDCFL-IEssential Ambiance Genie TornadoCFL-IMaster SLE Master PLEU PL-S PL-C PL-L PL-TCFL-NIPL-LJ PL-F PL-H PL-QMaster EcoHLDecoTwist15一体化紧凑型荧光灯专业产品系列适应各种环境 Í 汞齐技术 超常寿命达10,000 小时 节电 80% 宽电压设计:170-250V 符合 IEC标准• • •低业主总成本 寿命从 8,000 小时提高到 10,000 小时 运用汞齐技术– 更佳流明维持率 – 适应各种环境温度 (室内&室外)17什么使得Master CFL-I从同类产品中脱 颖而出?1. 在同类中有最佳的温度性能– 汞齐技术的应用保证在不同应用场合都能达到高 流明输出2. 最优化的总体成本– – 长的寿命和高的光通维持率:减低了需要置换灯的成本 可靠的工作使批量置换变为可能18汞齐技术应用于MASTER规格• 稳定的光输出– 应用于室内&室外 – 在相同的照度级别下 需要的灯数量更少 – 较低的汞含量• 更好的光通维持率19MASTER PLEU• • • • 低业主使用总成本 10,000寿命 汞齐技术 高光效20MASTER SLE(D)•防眩光外罩•低业主使用总成本•10,000寿命•汞齐技术•高光效Ecotone2005（大功率一体化节能灯）: 10,000 小时民用产品系列替代灯泡ÍGenie, Ambiance长寿(确保使用三年)节电达80%宽幅电压设计: 170-250V符合IEC标准Essential•Mature product in CFL portfolio, cash cow •No new product development, focus on quality •Cost drive in purchasing•Defend market share, lower price if needed特点•高性价比•三年使用寿命•适用民用应用场所Strategy•Product in growth phase, as is market growth => Star •Controlled price reduction to take over Essential•Technical development: increase quality levels, make all versions available to all NLO ’s •Grow market share, price premium over EssentialGenie•最小的外形•三年使用寿命(6,000hrs) •理想的灯泡替代产品Strategy•New product launch in HV APR (early & rapid growth)•High market growth expected, share still relatively low (qualification: question mark) => grow share •Upgrade in portfolio, priced at premium from high Wattage Essentials 18W & 23W •Innovation medium term: smaller size (T2 burner)Tornado•紧凑外形，高流明输出•装饰性“螺旋形”外形新增加产品系列DecoTwist•直接安装•T5分离式紧凑型荧光灯PL-LPL-C600 -1800 lmRedesignedPL-T飞利浦T5C产品线分布及流明输出PL -接桥技术的影响PL-C Master 特性接桥位置的优化:•实际使用中光通量提高了6%•提高了系统的温度特性先进的飞利浦保护膜技术:•灯的寿命从8000提高到了10000小时•光通维持率得到提高，保证寿命期间稳定光通输出•同样的投入，12％的额外光通2 -4 mm 4 -8 mm比竞争对手多了18%的光通PL-S rangeRange E cotoneProduct type P L-SU SP B ridge technologyBenefits- Low cost of ownership- Long life (8,000 hours)Application E mergency lighting, consumerluminairs, downlightingTarget market P rofessional end users, hospitalityW hy in portfolio ?Replacement product, stablemarket. OE M opportunitiesCompetition OsramPL-C rangeRange E cotoneProduct type P L-C MASTERU SP B ridge technologyBenefits- Higher Lumen output- Low cost of ownership- Long life (10,000 hours)Application DownlightingTarget market P rofessional end users, hospitalityW hy in portfolio ?Unique features in fast growingdown-lighting segmentCompetition Osram Dulux, GE B iaxPL-L rangeRange E cotoneProduct type P L-L MASTERU SP B ridge technologyBenefits- Higher Lumen output- Low cost of ownership- Long life (12,000 hours)Application Office (TL) luminaires, recessedTarget market P rofessional end users, hospitalityW hy in portfolio ?High Lumen, compact alternativefor TL applications (T5!)Competition Osram Dulux, GE B iaxPL-T rangeRange E cotoneProduct type P L-TU SP Amalgam technologyBenefits- S table Lumen output- Low cost of ownership- Long life (15,000 hours)Application E mergency lighting, downlightingTarget market P rofessional end users, hospitalityW hy in portfolio ?Offers high Lumen options in downlightersCompetition Osram Dulux T, GE B iax Q灯管设计改变(由弯管变为直管-使用冷端技术-瓦数增大到-更小灯座新PL-T的优势优势:全新设计•对称的外形•小灯脚•小的尺寸•可以替代所有竞争者的类型优势PL-T 42wStandard 42wPLTSelect the right lamp for the best performance of your lighting installation.MASTER PL-TMASTER PL-T (with Cold Spot technology)Select the right lamp for the best performance of your lighting installation.Marketing & Business Development Light PJL Confidential60W 4000 lm/830 and /84085W 6000 lm120W 9000 lmMaster PL-H rangePL-H luminairesPL-Q Pro配合灯具适合走廊，厕所，电梯间，接待处等场所照明灯脚: 2GX13管径: 16mm(比TLE管径细55%）使用电子整流器22W40W55W60WT5C产品规格TL5C。

卤钨灯中文名称：卤钨灯英文名称：tungsten-halogen lamp定义：发光体为钨丝及卤族元素的白炽灯。

卤钨灯（halogen lamp）是填充气体内含有部分卤族元素或卤化物的充气白炽灯。

在普通白炽灯中，灯丝的高温造成钨的蒸发，蒸发的钨沉淀在玻壳上，产生灯泡玻壳发黑的现象。

1959年时，发明了卤钨灯，利用卤钨循环的原理消除了这一发黑的现象。

汽车卤钨灯一、卤钨灯介绍卤钨循环的过程是这样的：在适当的温度条件下，从灯丝蒸发出来的钨在泡壁区域内与卤素物质反应，形成挥发性的卤钨化合物。

由于泡壁温度足够高（250℃），卤钨化合物呈气态，当卤钨化合物扩散到较热的灯丝周围区域时又分化为卤素和钨。

释放出来的钨部分回到灯丝上，而卤素继续参与循环过程。

氟，氯，溴，碘各种卤素都能产生钨的再生循环。

它们之间的主要区别是发生循环反应所需的温度以及与灯内其他物质发生作用的程度有所不同现在大量生产各种溴钨灯和碘钨灯，某些灯中还部分采用氯作为循环剂。

为了使灯壁处生成的卤化物处于气态，卤钨灯的管壁温度要比普通白炽灯高得多。

相应地，卤钨灯的泡壳尺寸就要小得多，必须使用耐高温的石英玻璃或硬玻璃。

由于玻壳尺寸小，强度高，灯内允许的气压就高，加之工作温度高，故灯内的工作气压要比普通充气灯泡高得多。

既然在卤钨灯中钨的蒸发受到更有力的抑制，同时卤钨循环消除了泡壳的发黑，灯丝工作温度和光效就可大为提高，而灯的寿命也得到相应延长。

卤钨灯分为主高压卤钨灯（可直接接220V-240V电源）及低电压卤钨灯（需配相应的变压器）两种，低电压卤钨灯具有相对更长的寿命，安全性能灯优点。

选择卤钨灯的秘诀：灯的色温，寿命，安全性及是否隔除紫外线。

卤素灯是充有溴碘等卤族元素或卤化物的钨灯称为卤素灯或卤钨灯。

它是新一代白炽灯。

为提高白炽灯的发光效率，必须提高钨丝的温度，但相应会造成钨的蒸发，使玻壳发黑。

在白炽灯中充入卤族元素或卤化物，利用卤钨循环的原理可以消除白炽灯的玻壳发黑现象。
