电工电子技术测试题（含答案）一、单选题（共37题，每题1分，共37分）1.在有线广播中的扬声器多数是采用( )扬声器。
A、号筒式高音B、电动纸盆式C、舌簧D、压电正确答案：A2.视频信号画面的像素数量D1指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：C3.属于集中控制方式的网络拓朴结构是( )。
A、树型结构B、总线结构C、环型结构D、星型结构正确答案：D4.以下数字码型中,不具备一定的检测差错能力码为( )。
A、NRZ码B、CMI码C、AMI码D、HDB3码正确答案：A5.100W扩音机输出阻抗是( )。
A、50欧B、36欧C、30欧D、60欧正确答案：B6.在设备ZXR路由2842路由器时COM口的速率应设置为( )A、6400B、9200C、57600D、115200正确答案：B7.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。
A、10分钟B、2分钟C、3分钟D、5分钟正确答案：D8.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。
A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C9.视频会议终端设备的视频源切换属于( )检查项目。
A、月B、半年C、旬D、季正确答案：D10.扩音机开关置窄带时适用播放( )。
A、音乐B、语言C、录音D、扩音正确答案：B11.软件环回有( )。
A、外环回B、外环回,内环回C、设备环D、硬件环回正确答案：B12.路由器运行于OSI模型的( )。
A、传输层B、网络层C、应用层D、数据链路层正确答案：B13.在下列各网络结构中,共享资源能力最差的是( )。
A、总线结构B、网状结构C、星型结构D、树型结构正确答案：C14.MP板为系统主处理板,M灯亮表示此板为( )。
思考与习题1-1 1—35图中,已知电流I =—5A ，R =10Ω。
试求电压U ，并标出电压的实际方向。
图1-35 题1-1图解：a ）U=-RI=50V b ）U=RI=—50V.1—2 在1—36图所示电路中,3个元件代表电源或负载.电压和电流的参考方向如图所示，通过实验测量得知:I 1=-4A ，I 2=4A ，I 3=4A ，U 1=140V ，U 2=—90V,U 3=50V.试求(1)各电流的实际方向和各电压的实际极性。
（2）计算各元件的功率，判断哪些元件是电源?哪些元件是负载? (3)效验整个电路的功率是否平衡.图1—36 题1-2图解：(2)P 1=U 1I 1=-560W ，为电源；P 2=—U 2I 2=360W ，为负载；P 3=U 3I 3=200Ｗ，为负载。
(3)Ｐ发出＝Ｐ吸收，功率平衡。
1-3 图1-37中，方框代表电源或负载。
已知U =220V ，I = -1A,试问哪些方框是电源，哪些是负载？图1-37 题1-3图解:a)P=UI =-220W ，为电源；b)P=—UI=220W,为负载;c)P=—UI=220W ，为负载；d ）P=UI =—220W ，为电源。
1—4 图1—38所示电路中，已知A 、B 段产生功率1500W,其余三段消耗功率分别为1000W 、350W 、150W ，若已知电流I =20A,方向如图所示.a) b)Ia) b) c) d)(1)标出各段电路两端电压的极性。
（2）求出电压U AB 、U CD 、U EF 、U GH 的值。
(3)从(2)的计算结果中，你能看出整个电路中电压有什么规律性吗?解：(2） U AB =—75V,U CD =50V,U EF =17。
5V ，U GH =7.5V（3） U AB +U CD +U EF +U GH =0.1—5 有一220V 、60W 的电灯,接在220V 的电源上，试求通过电灯的电流和电灯在220V 电压下工作时的电阻。
电工电子技术与技能题库及参考答案一、多选题（共50题，每题1分，共50分）1、下列说法正确的有( )。
A、电感的国际单位是亨(H)B、电感器可以是有铁心的,也可以是空心的C、在同等条件下,电流的变化率越大,自感电动势也越大D、对同一线圈来说,空心的电感越大正确答案：ABC2、下列属于手动电器的是( )。
A、组合开关B、闸刀开关C、空气断路器D、按钮正确答案：ABD3、电感器在电路中的作用有( )等。
A、滤波B、陷波C、延迟D、振荡正确答案：ABCD4、线性电感L的容量与哪些因素有关( )。
A、线圈的形状B、线圈的匝数C、电流的大小D、线圈的大小E、铁心材料正确答案：ABDE5、在生产和生活中,应用电流的热效应的有( )。
A、电熨斗B、熔断器C、电烙铁D、继电器线圈正确答案：ABC6、下列说法正确的有( )。
A、某元件电流和电压实际方向相反,该元件输出功率,是电源B、某元件电流和电压实际方向一致,该元件输出功率,是电源C、某元件电流和电压实际方向相反,该元件吸收功率,是负载D、某元件电流和电压实际方向一致,该元件吸收功率,是负载正确答案：AD7、正弦交流电的表示方法有( )。
A、波形图表示法B、解析式表示法C、旋转矢量表示法D、瞬时值表示法正确答案：ABC8、在RLC串联电路中,可以产生谐振的是( )。
A、XL=XCB、WL=1/WCC、UL=UCD、QL=QC正确答案：ABCD9、在三相异步电动机正反转控制电路中互锁的方法有( )。
A、机械互锁B、自带互锁C、电气互锁D、双重互锁正确答案：ACD10、变压器作用是( )。
A、电压变换B、阻抗变换C、频率变换D、交电流变换正确答案：ABD11、下列关于三相电源说法错误的是( )。
A、它们的周期不同B、它们同时到达最大值C、它们达到最大值的时间依次落后1/3TD、它们的最大值不同正确答案：ABD12、电容器的成品上一般都标注的有( )。
A、允许误差B、标称容量C、额定工作电流D、额定工作电压正确答案：ABD13、变压器的功率损耗主要是( )。
答题结果：您本次答题获得49分重新组题关闭一、单项选择题（每题的备选项中，只有一项最符合题意，每题1分，错选或不选为0分，总计40分）PRW10-12F型熔断器合闸时，工作触头与灭弧触头的动作顺序是（）。
A、工作动、静触头后接触，消弧动、静触头先接触B、消弧动、静触头与工作动、静触头同时接触C、工作动、静触头先接触，消弧动、静触头后接触D、工作动触头、消弧动触头后接触，工作静触头、消弧静触头先接触您的答案是：D、正确答案是：A、低压配电线路的电压为（）。
A、220/380VB、10kV或20kVC、35kV或110kVD、220kV您的答案是：A、正确答案是：A、变、配电所主要由主变压器、（）、控制系统等部分构成，是电网的发电厂重要组成部分和电能传输的重要环节。
A、输电线路B、配电线路C、配电装置及测量D、发电厂您的答案是：C、正确答案是：C、交流超高压输电网一般指330kV、500kV、（）电网。
A、35kVB、110kVC、220kVD、750kV您的答案是：D、正确答案是：D、在变压器内部发生故障（如绝缘击穿、相间短路、匝间短路、铁芯事故等）产生( )时，接通信号或跳闸回路，进行报警或跳闸，以保护变压器。
A、气体B、液体C、固体D、气味您的答案是：B、正确答案是：A、用于电压互感器一次回路保护的高压熔断器是（）等。
A、RN1B、RN2C、XRND、RN5您的答案是：D、正确答案是：B、断路器操作机构的性能好坏将（）断路器的性能。
A、直接影响B、间接影响C、不影响D、以上答案皆不对您的答案是：B、正确答案是：A、电路处于（）状态时，电路中的电流会因为过大而造成损坏电源、烧毁导线，甚至造成火灾等严重事故。
A、通路B、断路C、短路D、开路您的答案是：C、正确答案是：C、继电保护的（）是指发生了属于它该动作的故障，它能可靠动作而在不该动作时，它能可靠不动。
A、可靠性B、选择性C、速动性D、灵敏性您的答案是：A、正确答案是：A、电气接地一般可分为两类,( )。

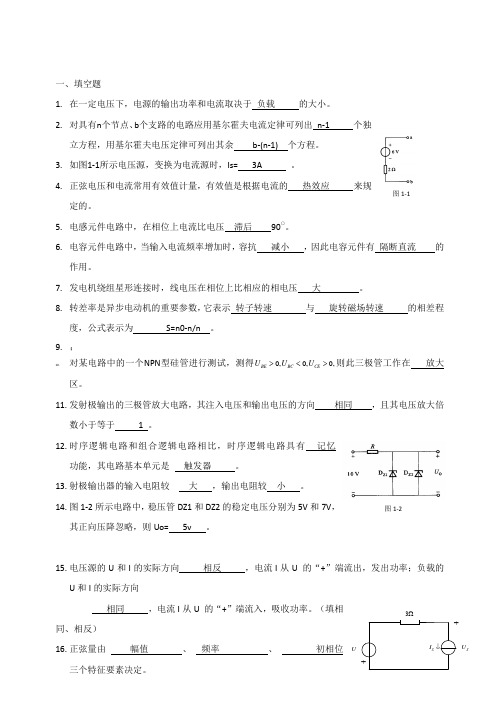

一、填空题1. 在一定电压下，电源的输出功率和电流取决于 负载 的大小。
2. 对具有n 个节点、b 个支路的电路应用基尔霍夫电流定律可列出 n-1 个独立方程，用基尔霍夫电压定律可列出其余 b-(n-1) 个方程。
3. 如图1-1所示电压源，变换为电流源时，Is= 3A 。
4. 正弦电压和电流常用有效值计量，有效值是根据电流的 热效应 来规定的。
5. 电感元件电路中，在相位上电流比电压 滞后 90○。
6. 电容元件电路中，当输入电流频率增加时，容抗 减小 ，因此电容元件有 隔断直流 的作用。
7. 发电机绕组星形连接时，线电压在相位上比相应的相电压 大 。
8. 转差率是异步电动机的重要参数，它表示 转子转速 与 旋转磁场转速 的相差程度，公式表示为 S=n0-n/n 。
9. 【10.对某电路中的一个NPN 型硅管进行测试，测得0,0,0,BE BC CE U U U ><>则此三极管工作在 放大 区。
11. 发射极输出的三极管放大电路，其注入电压和输出电压的方向 相同 ，且其电压放大倍数小于等于 1 。
12. 时序逻辑电路和组合逻辑电路相比，时序逻辑电路具有 记忆 功能，其电路基本单元是 触发器 。
13. 射极输出器的输入电阻较 大 ，输出电阻较 小 。
14. 图1-2所示电路中，稳压管DZ1和DZ2的稳定电压分别为5V 和7V ，其正向压降忽略，则Uo= 5v 。
15. 电压源的U 和I 的实际方向 相反 ，电流I 从U 的“+”端流出，发出功率；负载的U 和I 的实际方向相同 ，电流I 从U 的“+”端流入，吸收功率。
（填相同、相反）16. 正弦量由 幅值 、 频率 、 初相位 三个特征要素决定。
SU 3ΩU17. :18.在电力系统中，通常采用 增大 电容的方法，提高电路 功率因数 ，提高电源的利用率。
19. 在图1-1中，已知6,2S U V I A ==。
理想电流源两端电压S U 为______0_____V 。
第一章1-1 填空题1．实际电气设备包括电工设备、联接设备两个部分。
电工设备通过联接设备相互联接，形成一个电流通路便构成一个实际电路。
具体分析实际电路时，总是将实际元件理想化，在一定条件下突出其主要电磁性质，忽略其次要性质，这样的元件所组成的电路称为实际电路的电路模型，简称电路。
2．关于电流的方向，有实际方向和参考方向之分，应加以区别。
带电粒子规则运动形成的电流是客观存在的物理现象，这种客观存在的电流方向便是电流的实际方向。
习惯上规定：正电荷运动的方向或负电荷运动的相反方向为电流的实际方向。
3．对于电压的方向，应区分端电压、电动势两种情况。
端电压的方向规定为高电位端（即“+”极）指向低电位端（即“-”极），即为电位降低的方向。
电源电动势的方向规定为在电源内部由低电位端（“-”极）指向高电位端（“+”极），即为电位升高的方向。
4．在分析计算电路时，常可任意选定某一方向作为其参考方向。
不加说明，电路图中所标的电压、电流、电动势的方向均为参考方向。
选定电压电流的参考方向是电路分析的第一步，只有参考方向选定以后，电压电流之值才有正负。
当实际方向与参考方向一致时为正，反之，为负。
5．若某个元件对外只有两个联接端钮，这样的元件称为二端元件。
若某个电路单元对外只有两个联接端钮，这个电路单元整体称为二端网络。
6．对二端网络的外部电路而言，如果两个二端网络的伏安关系相同，那么，它们对二端网络的外部电路的作用也就相同，也就是说，这两个二端网络等效。
7．回路是一个闭合的电路。
从回路任一点出发，沿回路循行一周（回到原出发点），则在这个方向上的电位降之和等于电位升之和。
8．电路中的每一分支称为支路，一条支路流过同一个电流，称为支路电流。
电路中3条或3条以上的支路相联接的点称为结点。
在任一瞬时，流向某一结点的电流之和应该等于由该结点流出的电流之和。
9．电阻元件联接方式主要有：串联联接、并联联接、三角形联接、星形联接、桥式联接等。
电工电子技术模拟试题及参考答案一、单选题（共37题，每题1分，共37分）1.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。
A、2分钟B、5分钟C、3分钟D、10分钟正确答案：B2.ATM信元是定长的,而且信元的长度较小,只有A、33字节B、43字节C、53字节D、63字节正确答案：C3.在internet的基本服务功能中,远程登录所使用的命令是( )。
A、ftpB、mailC、openD、telnet正确答案：D4.(题库原题)Optix155/622H设备中IU1、IU2、IU3、IU4板为( )。
A、风扇板B、主控板C、支路板D、电源板正确答案：C5.设备上的PGND代表的含义为( )。
A、保护地B、工作地C、联合地D、屏蔽地正确答案：A6.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。
A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C7.视频信号画面的像素数量720P指( )A、352 X 288B、1280 X 720C、704 X 576D、720 X 576正确答案：B8.综合视频监控系统核心节点到区域节点的网络传输质量要求网络丢包率不大于( )A、10-6B、10-4C、10-3D、10-5正确答案：C9.(考题). 雅奇8E1光端机RERR指示灯代表中文的意思是。
( )A、远端总告警B、近端告警C、远端支路告警指示灯D、本端总告警正确答案：A10.(考题)中兴传输网管操作终端上,主视图界面下的。
( )拓扑图显示所有网元的连接概况以及网元的告警、性能、维护信息A、物理B、复用段C、数据单板D、网元时钟正确答案：A11.模拟摄像机的视频输出接口为( )A、L9B、BNCC、RJ45D、RJ11正确答案：B12.接入网ONU设备通路电平测量的周期是( )。
第二章测试1.将2 欧与3欧的两个电阻串联后，接在电压为10伏的电源上，2欧电阻上消耗的功率为（）。
A:10瓦B:6瓦C:4瓦D:8瓦答案:D2.三个阻值相同的电阻Ｒ，两个并联后与另一个串联，其总电阻等于（）。
A:1.5ＲB:（1／2）ＲC:ＲD:（1／3）Ｒ答案:A3.并联电阻的等效电阻，它的倒数等于各支路电阻倒数（）。
A:之差B:之和C:之积D:之商答案:B4.在同一电路中，若两个电阻的端电压相等，这两个电阻一定是并联。
（）A:对B:错答案:B5.几个不等值的电阻串联，每个电阻通过的电流也不相等。
（）A:错B:对答案:A第三章测试1.已知正弦交流电压，其频率为为（）。
A:50HzB:100HzC:2πHzD:1Hz答案:C2.人们常说的交流电压220V是指交流电压的（）。
A:最大值B:瞬时值C:平均值D:有效值答案:D3.对两个同频率正弦量而言，其相位差就是初相位之差。
（）A:错B:对答案:B4.用电流表测得一正弦交流电路中的电流为 A，则其最大值为20。
（）A:对B:错答案:A5.在正弦交流电路中，纯电容元件上的电压相位超前其电流相位90度。
（）A:错B:对答案:A第四章测试1.变压器是按电磁感应原理工作的。
（）A:错B:对答案:B2.单相变压器和三相变压器的工作原理相同。
（）A:对B:错答案:A3.叠加原理可以直接用于求解功率。
（）A:对B:错答案:B4.叠加定理中，当一个电源单独工作时，其余电源应该置零。
（）A:对B:错答案:A5.叠加定理中，电压源置零时，做{短路}处理，电流源置零时，做开路处理。
（）A:错B:对答案:B第五章测试1.用字母QS可以表示刀开关。
（）A:对B:错答案:A2.低压断路当电路发生过载时，能自动切断电路。
（）A:对B:错答案:A3.接触器是一种手动电器，可用来频繁地接通和断开主电路，能远距离控制。
（）A:对B:错答案:B4.用字母KM可以表示交流接触器。
（）A:错B:对答案:B5.交流接触器有2对主触头。
一、填空题1．任何一个完整的电路都必须由（电源）、（负载）、（连接部分）三个基本部分组成,电路的作用是对电能进行（传输）和（转换）,对电信号进行（传递)和（处理）,电源或信号源产生的电压和电流称为（激励)，相应在电路元件上产生的电压和电流称为（响应）。
2．在电路分析中规定（正电荷）的运动方向为电流的实际方向.在直流电路中，电源的工作状态有3种，分别为（有载）、( 开路）和（短路）。
3．在正弦交流电路中,（频率（周期）)、( 幅值)和（初相位）称为正弦量的三要素。
（电感）元件和( 电容)元件称为动态元件，感抗与( 频率）成正比，容抗与（频率)成反比。
4．在RLC串联电路中，在进行正弦量的相量计算时常用到3个三角形，它们分别是（阻抗）三角形、( 电压）三角形和（功率）三角形.如果已知RLC 串联电路的电流有效值为5A,电阻为30Ω,感抗为40Ω,容抗为80Ω,则电路复阻抗的模为（50欧姆)，电路为（容性）性电路，电路的有功功率为（750W），无功功率为（—1000Var）。
5．在RLC串联电路中，发生谐振的条件是（），此时电路中的（阻抗）达到最小,（电流）达到最大，如果设R = 1 Ω,L = 10–3 H,C = 10–5F，则电路的谐振角频率为（104 rad/s ）,电路的品质因素Q 为（10 ），如果在电路加上10 V 的电压源，此时电感和电容二端的电压分别为（j100V )和（—j100V ）,因此串联谐振又称为（电压）谐振。
6．在三相交流电路中，负载为星形连接时，线电压与相电压的关系是（),线电流和相电流的关系是（）,线电压和相电压的相位关系是（线电压超前相电压）。
负载为三角形连接时,线电压和相电压的关系是（)，线电流和相电流的关系是（），线电流和相电流的相位关系是（线电流滞后相电流)。
7．在交流铁心线圈电路中，电路会产生功率损耗，除了(铜损)之外还有（铁损）,主要由（磁滞）损耗和（涡流)损耗组成。
