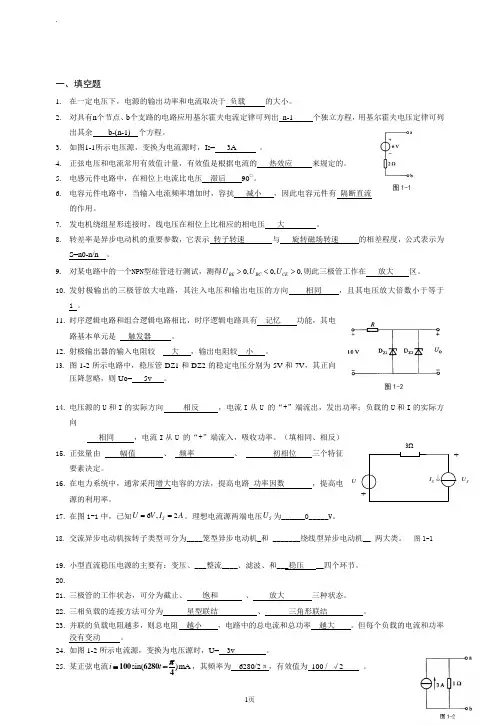

一、填空题1. 在一定电压下，电源的输出功率和电流取决于 负载 的大小。
2. 对具有n 个节点、b 个支路的电路应用基尔霍夫电流定律可列出 n-1 个独立方程，用基尔霍夫电压定律可列出其余 b-(n-1) 个方程。
3. 如图1-1所示电压源，变换为电流源时，Is= 3A 。
4. 正弦电压和电流常用有效值计量，有效值是根据电流的 热效应 来规定的。
5. 电感元件电路中，在相位上电流比电压 滞后 90○。
6. 电容元件电路中，当输入电流频率增加时，容抗 减小 ，因此电容元件有 隔断直流 的作用。
7. 发电机绕组星形连接时，线电压在相位上比相应的相电压 大 。
8. 转差率是异步电动机的重要参数，它表示 转子转速 与 旋转磁场转速 的相差程度，公式表示为 S=n0-n/n 。
9. 对某电路中的一个NPN 型硅管进行测试，测得0,0,0,BE BC CE U U U ><>则此三极管工作在 放大 区。
10.发射极输出的三极管放大电路，其注入电压和输出电压的方向 相同 ，且其电压放大倍数小于等于 1 。
11.时序逻辑电路和组合逻辑电路相比，时序逻辑电路具有 记忆 功能，其电路基本单元是 触发器 。
12.射极输出器的输入电阻较 大 ，输出电阻较 小 。
13.图1-2所示电路中，稳压管DZ1和DZ2的稳定电压分别为5V 和7V ，其正向压降忽略，则Uo= 5v 。
14.电压源的U 和I 的实际方向 相反 ，电流I 从U 的“+”端流出，发出功率；负载的U 和I 的实际方向相同 ，电流I 从U 的“+”端流入，吸收功率。
（填相同、相反）15.正弦量由 幅值 、 频率 、 初相位三个特征要素决定。
16.在电力系统中，通常采用 增大 电容的方法，提高电路 功率因数 ，提高电源的利用率。
17.在图1-1中，已知6,2S U V I A ==。
理想电流源两端电压S U 为______0_____V 。
18.交流异步电动机按转子类型可分为____笼型异步电动机 _和 _______绕线型异步电动机__ 两大类。
图1-119.小型直流稳压电源的主要有：变压、___整流 ____、滤波、和___稳压 __四个环节。
SU 3ΩU20.21.三极管的工作状态，可分为截止、 饱和 、 放大 三种状态。
22.三相负载的连接方法可分为 星型联结 、 三角形联结 。
23.并联的负载电阻越多，则总电阻 越小 ，电路中的总电流和总功率 越大 。
但每个负载的电流和功率 没有变动 。
24.如图1-2所示电流源，变换为电压源时，U= 3v 。
25.某正弦电流sin()mA i t π=-10062804，其频率为 6280/2π ，有效值为 100 / √2 。
26.无功功率用来衡量 电感与电容元件与外界外电路能量交换 的规模。
27.电感元件电路中，当输入电流频率增加时，感抗 增加 ，因此电感元件有 阻碍高频通直流 的作用。
28.负载三角形连接时，线电流在相位上比相应的相电流 大 。
29.N 型半导体中 自由电子 是多数载流子；P 型半导体中 空穴 是多数载流子。
30.在放大电路中，我们总是希望输入电阻要 大 ，输出电阻要 小 。
31.在直流电路中（稳态），电容可视为 断路 、电感可视为： 短路 。
32.集电极输出的三极管放大电路，其输入电压和输出电压的相位 相同 。
二、选择题1、在应用叠加定理分析电路时，（ A ）可以叠加。
(A) 电压和电流 (B) 电压和功率 (C) 电流和功率 (D) 电压、电流和功率 2、热继电器对三相异步电动机起（ C ）保护作用。
(A) 短路保护 (B) 过压保护 (C) 过载保护 (D) 欠压保护3、对半导体而言，其正确的说法是（ C ）(A) P型半导体中由于多数载流子为空穴，所以它带正电。
(B) N型半导体中由于多数载流子为自由电子，所以它带负电。
(C) P型半导体和N型半导体本身都不带电。
(D) 都不对.4、图2-1所示电路中，有两个稳压管D Z1和D Z2，其稳定电压分别是和，其正向压降都是。
则R L上得到的稳定电压是（ D ）。
(A) 1V (B) 6V (C) 9V (D) 都不对5、图2-2所示电路中，输出电压U O为（ D ）。
(A) U1 (B) -U1 (C) 2U1 (D) -2U16、图2-5所示电路中，已知U=12V，I S=2A，则理想电流源两端电压U S为（ B ）。
(A)18V (B) -18V(C) 6V (D) -6V7、变压器的变比为K，一次绕组的电压为U1，电流为I1，则二次绕组的电压U2和电流I2分别是（ B ）。
(A) ,/U U K I I K=⋅=2121(B) /,U U K I I K==⋅2121(C) ,U U K I I K=⋅=⋅2121(D)/,/U U K I I K==21218、电路如图2-4所示，R L为负载电阻，则R F引入的反馈为（ B ）。
图2-4(A) 串联电压负反馈 (B) 并联电流负反馈 (C) 串联电流负反馈 (D) 串联电流正反馈 9、如图2-3所示的半波整流电路，变压器二次侧电压u 的有效值为U ，则整流电压平均值Uo 为（ ）。
(A) (B) (C) U (D) 10、射极输出器（ ）。
(A ) 有电流放大作用，没有电压放大作用。
(B) 有电流放大作用，也有电压放大作用。
(C) 没有电流放大作用，也没有电压放大作用。
(D) 都不对。
11．如图所示的逻辑门中，能使F 恒为1的逻辑门是图（ ）A. B. C. D.都不对11、理 想 电 流 源 的 外 接 电 阻 越 大，则 它 的 端 电 压 ( )。
(a) 越 高 (b) 越 低 (c) 不 能 确 定12、理 想 电 压 源 的 外 接 电 阻 越 大，则 流 过 理 想 电 压 源 的 电 流( )。
(a) 越 大 (b) 越 小 (c) 不 能 确 定13、图 示 电 路 中，当 R1 增 加 时，电 压 U2 将 ( )。
(a) 变 大 (b) 变 小 (c) 不 变214、图 示 电 路 中，当 R1 增 加 时，电 流 I2 将 ( )。
(a) 变 大(b) 变 小 (c) 不 变R 2215、把 图 1 所 示 的 电 路 改 为 图 2 的 电 路，其 负 载 电 流 I1 和 I2 将( )。
(a) 增 大 (b) 不 变 (c) 减 小221Ω2V 2A图 1图 2+三、作图分析题1、用作图分析的方法，求电流表A 0或电压表V 0的读数。
（a ） （b ）2、利用瞬时极性法，设输入u i 瞬时极性为正，在下图中标出另一输入端和输出端的极性，并分析下列的两个电路分别具有什么类型的负反馈。
（要求：写出简要的判断依据）四、简答题1、现有两台三相异步电动机M1、M2，要求M1先启动， M2才能启动，绘制其控制原理图，要求具有常见的保护措施，如短路保护、过热保护等。
2．电路如图所示，则组合电路的逻辑式Y= 。
（写出具体的化简步骤）ABY五、计算题1、应用叠加定理计算图所示电路中各支路的电流、各电阻和电源两端的电压。
2、应用戴维南定理计算图所示电路中2 电阻中的电流。
断开2Ω电阻，上方2A电流源自成回路，左方电压源自成回路：Uab = 6 + 3 * (12-6) / (3+6) - 2 * 1= 6 + 2 - 2= 6 VRab = 1 + 1 + 3*6/(3+6)= 2 + 2= 4 ΩI = Uab / (R+Rab)= 6 / (2 + 4)= 1 A3、有两个稳压管D Z1和D Z2，其稳定电压分别是和，正向压降都是。
求R L 上得到的稳定电压。
（ 8 分） （1） （2）4、求图中的电路输出电压u 0与各输入电压的运算关系式。
∞+--1I u O∞10K Ω5、如图所示电路，在图示的射极输出器中，已知V CC U =12，S R =Ω100，B R k =Ω1200，E R k =Ω2，L R k =Ω10晶体管的β=60，发射结电压.BE U V=06，试求（1）三极管的静态工作点(,,)B C CE Q I I U ；（2）画出微变等效电路；（3）u A ，i r ，o r ；（4）估算输入电阻和输出电阻。
CCU6、电路如图所示，求输出电压O u 和输入电压I u 的运算关系式。
7、如图所示分压式偏置放大电路，已知.C R k =Ω42，.E R k =Ω18，B R k =Ω180，B R k =Ω220，L R k =Ω2，晶体管的β=100，并设S R ≈0，发射结电压.BE U V =06。
（1）试求静态工作点(,,)B C CE Q I I U ；（2）画出微变等效电路；（3）计算晶体管的输入电阻be r ；（4）计算电路放大倍数u A ；（5）估算放大电路的输入电阻和输出电阻。
8、已知Y132S-4三相异步电动机额定技术参数见下表，电源的额定功率为50Hz 。
试求额定状态下的转差率N S ，电流N I 和额定转矩N T ，以及起动电流st I ，起动转矩，最大转矩。
11kW 1440r/min 380 % 79、图 示 电 路 中，已 知：I S ＝2 A ，U S ＝12 V ，R 1 ＝R 2 ＝4 ，R 3 ＝16 。
求：(1) S 断 开 后 A 点 电 位 V A ；(2) S 闭 合 后 A 点 电 位 V A 。
U U R R R S A 1123I S S...+－10、图 示 电 路 中，已 知：R 1 = R 2 = 3 ，R 3 = R 4 = 6 ，U S = 27 V ，I S = 3 A 。
用 叠 加 原 理 求 各 未 知 支 路 电 流 。
U R R S134I S ....I I I 3124+－11、某 R ，L 串 联 电 路，施 加 正 弦 交 流 电 压 u t 2202314sin V ，测 得 有 功 功 率 P ＝40 W ，电 阻 上 电 压 U R ＝110 V 。
试 求 电 路 的 功 率 因 数 若 将 电 路 的 功 率 因 数 提 高 到 ，则 应 并 联 多 大 电 容18．在 图 示 电 路 中，电 容 C 与，R ，L 1 ，L 2 满 足 何 种 关 系 时，可 使 电 压 u 与 电 流 i 同 相u iR L L C12+－12、图 示 电 路 中， 设 晶 体 管 的=100，r be = 1 k ， 静 态 时U CE V =55.。
试 求：(1) 输 入 电 阻r i ；(2) 若R S k =3 Ω，A U E u S OS?== r o =? (3) 若R S k =30 Ω，A r u s o ??== (4) 将上 述 (1)、(2)、(3) 的 结 果 对 比， 说 明 射 极 输 出 器 有 什 么 特 点 ++-+RL uou i u SR S RE R B C 1C 2+20+－36.k Ω36.k Ω120k Ω。
