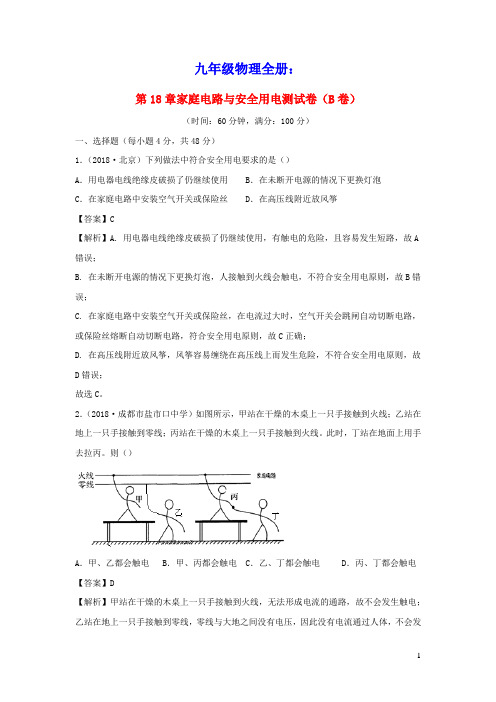

九年级物理全册：第18章家庭电路与安全用电测试卷（B卷）（时间：60分钟，满分：100分）一、选择题（每小题4分，共48分）1．（2018·北京）下列做法中符合安全用电要求的是（）A．用电器电线绝缘皮破损了仍继续使用 B．在未断开电源的情况下更换灯泡C．在家庭电路中安装空气开关或保险丝 D．在高压线附近放风筝【答案】C【解析】A. 用电器电线绝缘皮破损了仍继续使用，有触电的危险，且容易发生短路，故A 错误；B. 在未断开电源的情况下更换灯泡，人接触到火线会触电，不符合安全用电原则，故B错误；C. 在家庭电路中安装空气开关或保险丝，在电流过大时，空气开关会跳闸自动切断电路，或保险丝熔断自动切断电路，符合安全用电原则，故C正确；D. 在高压线附近放风筝，风筝容易缠绕在高压线上而发生危险，不符合安全用电原则，故D错误；故选C。
2．（2018·成都市盐市口中学）如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。
此时，丁站在地面上用手去拉丙。
则（）A．甲、乙都会触电 B．甲、丙都会触电 C．乙、丁都会触电 D．丙、丁都会触电【答案】D【解析】甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电。
综上所述，甲、乙都不会触电，丙、丁都会触电。
故选：D。
3．（2018·重庆市万州沙河中学）我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障。
如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是（）A．手机充电器永久的插在插座上 B．断开电源后，再更换灯泡C．使用测电笔时，手直接接触它的笔尖 D．家庭电路保险丝断了，用铜丝代替保险丝【答案】B【解析】A．充电器长时间插在电源插孔上由于电流的热效应会发热，容易引起线路安全事故，也不符合节能的原则，故A错误；B．更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，故B正确；C．使用测电笔时，手必须接触测电笔尾部的金属体，不能接触笔尖的金属体，故C错误；D．家庭电路的保险丝断了，不能用铜丝代替，是因为铜的熔点高，当电流过大时不能熔断，不符合安全用电原则，故D错误。
九年级物理下册第十八章家庭电路与安全用电专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、“安全用电无小事、时时刻刻要牢记”是中学生应具备的基本安全意识。
下列做法符合安全用电的是（）A．有金属外壳的用电器，金属外壳必须接地B．雷电时，不要在开阔地行走，可以躲在大树下C．使用测电笔时，手不要接触笔尾金属体，以免触电D．空气开关“跳闸”，一定是发生了短路，应立即重新合上2、下列操作符合安全用电的是（）A．勤俭节约，电线只要能导电，即使破损了也应该继续使用B．为防止空气开关自动断开，应滴入少量胶水使其粘合C．在高压线下雨中漫步，感受科技与自然的美妙融合D．发现有人触电时，不应立即用手将其拉开，而是应先切断电源3、关于家庭电路，下列说法中正确的是（）A．我国家庭电路的电压为 36VB．家庭电路中各用电器都是串联的C．我国家庭电路的频率为 110HzD．家庭电路中必须安装保险丝或空气开关4、如图所示是家庭电路的一部分，下列说法中正确的是（）A．若保险丝熔断了，可以用铜丝代替B．灯泡与开关的连接符合安全用电原则C．使用试电笔辨别火线时，手指要接触笔尖金属体D．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地5、如图所示，下列家庭用电的做法正确的是（）A．用电器外壳接地B．手拿测电笔金属杆C．湿手拔插头D．导线直接接入插座6、如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根保险丝熔断了。
2023-2024学年粤教版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计14小题，每题3分，共计42分）1.下列图示所涉及的物理知识正确的是（）A.如图说明同种电荷相互排斥B.如图闭合开关，小磁针左端为S极C.如图是发电机的工作原理示意图D.按如图的方法使用测电笔可以辨别火线与零线【答案】A【解析】解： A ．丝绸摩擦过的玻璃棒带正电，玻璃棒相互排斥，说明同种电荷相互排斥，故 A正确；B．电源的右端为正极，由安培定则可知，螺线管的右端为S极，左端为N极，故小磁针的右端为S极，左端为N极，故 B错误；C ．电动机原理是根据通电导体在磁场中受到磁力作用而转动，故 C错误；D．使用试电笔时，手应接触笔尾的金属体，这样才能正确辨别火线和零线，故 D错误．故选 A ．2.人的生命重于泰山，安全防范重于追责。
“珍爱生命、注意安全”是同学们日常生活中必须具备的意识。
小芳同学学习了《生活用电》提出了以下观点：①我们可用试电笔辨别火线与零线②我国的家庭电路电压不高于36 V③禁止用铜丝、铁丝等导线代替保险丝④高压线下可以钓鱼上述观点正确的是（）A. 只有①②B. 只有①③C. 只有③④D. 只有②④【答案】B【解析】①我们可用试电笔辨别火线与零线；故①正确；②我国家用电器的额定电压一般为220 V ，与之配套的家庭电路电压也是220 V ；故②错误；③铜丝、铁丝的熔点高，且其他条件相同时铜丝、铁丝的电阻小，在电流过大时，产生的热量不容易达到熔点，则铜丝、铁丝不会熔断，起不到保险的作用，所以禁止用铜丝、铁丝等导线代替保险丝，故③正确；④由安全用电原则可知，不能靠近高压带电体；在高压线下钓鱼，钓鱼竿与高压线距离较近，容易引起高压电弧触电，不符合安全用电的要求，故④错误。
2023-2024学年粤教版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计8小题，每题3分，共计24分）1.下列关于用电方面的说法合理的是（）A. 更换灯泡或检修电路之前应先断开电源开关B. 家庭电路输电线进户后首先接到家庭总开关C. 使用试电笔辨别火线或零线时，手不能接触笔尾金属体D. 家庭电路的空气开关突然“跳闸”都是由于用电器总功率过大【答案】A【解析】 A 、更换灯泡或检修电路之前应先断开电源开关，这样用电器不会带电，更安全，故A正确；B、输电线进户后首先接到电能表上，后面依次是总开关、保险装置，故B错误；C 、用试电笔辨别火线和零线时，手应接触笔尾金属体，故C错误；D、家庭电路的空气开关突然“跳闸”是由于用电器总功率过大或发生短路，故D错误。
2.如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是（）A. 两孔插座B. 三孔插座C. 开关D. 电灯【答案】B【解析】解： A．两孔插座，左孔接零线，右孔接火线，接线正确．B．三孔插座左孔接零线，右孔接火线，上孔接地线，图中左右孔火线和零线接反了，接线错误．C ．火线首先接开关，再接灯泡，开关与灯串联，接线正确．D．电灯与控制开关串联，并接到开关与零线之间，接线正确．故选 B．3.某家庭电路的组成如图所示，下列说法不正确的是（）A. 图中的四个插座是并联的B. 控制灯泡的开关要接在火线和灯之间C. 彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D. 有金属外壳的家用电器应使用三孔插座【答案】C【解析】解：A、家庭电路中的用电器和插座之间应该是并联的；故此选项是正确的．B、控制灯泡的开关应该接在火线上；故此选项是正确的．C 、小彩灯之间是串联的，所以如果有一个小彩灯短路，其他的彩灯是照样发光的；故此选项是不正确的．D、有金属外壳的家用电器必须使用三孔插座；故此选项是正确的．故选C．4.“珍爱生命，注意安全”是中学生应具备的基本安全意识。
九年级物理下册第十八章家庭电路与安全用电必考点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、日常生活中，安全用电非常重要．下图所示的各种做法，符合安全用电原则的是（）A．用湿抹布擦拭亮着的台灯B．发现有人触电要立即切断电源C．电冰箱的金属外壳没必要接地D．电器起火要先灭火后断电2、如图所示的各种做法中，符合安全用电原则的是（）A．试电笔的使用B．高压线下钓鱼C．湿手拨插头D．冰箱的金属壳接地3、关于家庭电路和安全用电，下列说法正确的是（）A．使用验电笔时不能接触笔尾的金属体B．电灯开关安装在零线上C．空气开关跳闸一定是短路引起的D．不接触低压带电体，不靠近高压带电体4、“安全用电，珍惜生命”是每个公民应有的意识．下列关于家庭电路说法正确的是（）A．家电路起火时，应先用水扑灭，然后再断开电路B．空气开关跳闸，一定是家庭电路出现短路导致的C．当有人触电时，漏电保护器会迅速切断电路D．家中多个大功率用电器，应接在同一插线板上使用5、小玲家的家庭电路简化后如图所示，由该电路可知说法正确的是（）A．a线是零线，b线是火线B．灯泡L与插座Q是串联关系C．c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患D．台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的6、对于我们来说生命只有一次，不会重新来过，因此，生活用电必须把安全放在第一位，如图所示的各种情况下，人体不会触电的是（）A．B．C．D．7、关于家庭电路和安全用电，下列说法中正确的是（）A．空气开关跳闸，电路不一定发生了短路B．用电器的金属外壳必须与零线连接C．使用测电笔时，必须用手直接接触金属笔尖D．一般对人体而言，只要电压不高于220V就是安全的8、如图是某圆形插线板，以下有关插线板使用方法正确的是（）A．可用湿布擦拭插线板上的灰尘B．手机充电器充完电后一直留在插座上C．可在插线板上同时使用多个大功率用电器D．插线板长时间不用要断开按钮开关或拔掉插头9、关于家庭电路下列说法正确的是（）A．家用电能表的铝盘转得越快，说明电路中正在工作用电器的总功率越大B．为了节省空间，可以将正在通电的电褥子卷起来使用C．电饭煲的电热丝可以用超导材料制成的D．使用试电笔时手部不能接触试电笔的任何金属物质10、关于厨房中的情景说法不正确的是（）A．菜刀磨得锋利是为了增大压力B．为了安全，使用有金属外壳的电水壶时，要用三脚插头插入三孔插座C．用燃气灶烧水时，通过热传递的方式改变了水的内能D．在汤中放盐，整锅汤都有咸味，是由于分子的无规则运动第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、上海地区家庭电路的电压为伏，电冰箱与电灯是连接的，电灯与控制它的开关是连接的。
九年级物理下册第十八章家庭电路与安全用电专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列图中不符合安全用电原则的是（）A．使用验电笔时，手应接触笔后端的金属部分B．人应远离断线后落地的高压线C．电灯的开关应接在零线上D．不用湿布擦拭正在工作的电灯2、如图所示，下列描绘物理现象或规律正确的是( )A．甲图中闭合开关后看到的现象称为电磁感应现象B．乙图展示了电动机的原理C．丙图也可把拉线开关与灯的位置互换D．丁图用毛皮摩擦橡胶棒，橡胶棒带负电是由于毛皮束缚电子的能力比较强3、下列对图示实验的解释，正确的是（）A．图甲中的实验可得出磁铁异名磁极相互排斥B．图乙中的实验可得出磁场能够产生电流C．图丙中的实验能表示机械能转化为电能D．图丁中的测电笔的氖管发光说明它与火线接触4、“安全用电无小事、时时刻刻要牢记”是中学生应具备的基本安全意识。
下列做法符合安全用电的是（）A．有金属外壳的用电器，金属外壳必须接地B．雷电时，不要在开阔地行走，可以躲在大树下C．使用测电笔时，手不要接触笔尾金属体，以免触电D．空气开关“跳闸”，一定是发生了短路，应立即重新合上5、普通白炽灯正常工作时消耗的电能大约有90%因发热而损失，而新型的LED灯发光时的发热量很少，从而减少了电能的损失，被人们广泛应用于生活之中。
将标有“220V15W”的LED灯和“220V15W”的白炽灯分别接入家庭电路中，发现LED灯的亮度远高于白炽灯的亮度。
九年级物理下学期新版粤教沪版：第十八章达标测试卷九年级物理·下(HY版) 时间：60分钟满分：100分一、选择题(每题3分，共36分)1．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是( ) A．保险盒接法错误，保险盒应该安装在火线上B．二孔插座接法错误，其左端导线应该接在零线上C．开关和灯泡接法正确，开关接在零线上符合安全用电原则D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上(第1题) (第3题)2．下列与实际相符的是( )A．家用电冰箱正常工作电压为220 V B．台灯正常工作电流约为2 AC．教室里每只日光灯的功率约为500 W D．家用电磁炉功率约为120 W3．如图所示，甲、乙、丙、丁四幅图是使用测电笔辨别火线与零线的情景，其中正确使用测电笔的是( )A．甲和乙B．甲和丁C．乙和丙D．甲和丙4．小孙住在多年前修建的老房子里，家里的电线绝缘层老化严重。
有一天，小孙的妈妈在用电饭煲做饭，同时又用电炒锅炒菜时，小孙突然发现厨房里的电线冒烟了，他应该首先采取的措施是( )A．立即打电话给119报警B．立即给在外地出差的爸爸打电话C．马上到门口把自己家的总开关断开D．赶紧用水把火浇灭5．如图所示，小李同学闭合开关S后，灯泡正常发光。
于是他用测电笔测试图中的a、b、c、d四点时，其中测电笔氖管发光的是( )A．a、b、c、d B．c和d C．b和c D．a和b(第5题) (第6题)6．小科在学习了家庭电路后设计了一个如图所示的电路。
下列相关说法正确的是( ) A．电路中甲、丁串联B．电路中丙连接方式不正确C．闭合开关S1、S2，甲灯亮、乙灯不亮，说明乙灯被短路D．用测电笔检测丙插座的两孔时，测电笔氖管都能发光7．现在家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可替代闸刀开关和熔断器。
如果某同学家安装的“空气开关”的额定电流是10 A，那么，由这个“空气开关”控制的用电器的总功率最好( )A．不大于220 W B．不大于2.2 kWC．不大于1 200 W D．没有限制8．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光。
2018年九年级物理下册第18章家庭电路与安全用电章末检测卷（新版）粤教沪版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018年九年级物理下册第18章家庭电路与安全用电章末检测卷（新版）粤教沪版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018年九年级物理下册第18章家庭电路与安全用电章末检测卷（新版）粤教沪版的全部内容。
第18章家庭电路与安全用电章末检测卷(时间:45分钟满分：100分)一、选择题(每小题4分,共32分）1.(2017滨州)下列关于生活用电的说法正确的是（ D )A。
家庭电路中开关接在火线或零线上都可以B。
当保险丝熔断后，可以用钢丝代替C。
使用测电笔时,手不要接触笔尾金属体,以免触电D。
发生触电事故时，应立即切断电源解析:家庭电路中的开关应该接在用电器和火线之间,这样开关断开时,用电器与火线断开，避免发生触电事故.在其他条件相同的情况下，铜丝的电阻较小，产生的热量较少，同时铜的熔点又较高,所以在电路出现电流过大的故障时不易熔断,起不到及时切断电路的保护作用。
使用测电笔时，手不能接触笔尖金属体,手一定要接触笔尾金属体，否则，即使接触了火线，氖管也不发光。
发生触电事故时，必须先切断电源,然后再救人，否则会因电源不断开而发生触电。
故选D.2.（2017昌乐模拟）如图所示的是小明设计的四盏螺口白炽灯的安装图，其中正确的是（ D )解析：连接螺口灯时，要将控制灯泡的开关串联接在火线中,螺口灯套的顶端接火线,螺旋套接零线，这样避免在更换灯泡期间接触到火线,造成触电事故，因此正确的接法为D.3.下列做法中,不符合安全用电要求的是（ C ）A.维修用电器时一定要切断电源B.有金属外壳的用电器，金属外壳一定要接地C。
第十八章家庭电路与安全用电单元测试一、单选题1.在如图所示的四幅图中，符合安全用电要求的是（）A. 电线上晾衣服B.C. 用湿手触摸开关D.2.下图所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V．则选项中所示电路中，与之对应的是（）A. B.C. D.3.（2016•怀化）以下图形符合安全用电原则的是（）A. 在同一插座上使用多个大功率电器B. 在高压电线下钓鱼C. 发生触电时立即切断电源D. 用湿手触摸开关4.（2017•鄂州）在生活中，我们会遇到这些情况：（1）开关中的两个线头相碰；（2）插头中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中空气开关跳闸的是（）A. （1）和（2）B. （2）和（3）C. （2）和（4）D. （1）和（4）5.下列说法正确的是（）A. 原子是由中子和质子组成B. 有的半导体对光比较敏感，可以用来制造光敏电阻C. 铜的导电性较好，可以用来制造保险丝D. 超导材料在低于临界温度时电阻为零，将来可用于制造灯泡的灯丝6.小林家里新买了几件电器后，发现家中的保险丝经常熔断，原因可能是（）A. 电阻过大B. 灯丝烧断C. 用电器总功率过大D. 电压太大7.小明通过实验研究串联电路中的电流关系，实验电路如图所示，闭合开关S后，灯泡L1、L2均不发光，且电流表示数为零。
他用电流表检测电路故障，将电流表的正、负接线柱分别与a、b两点相连接，灯L2发光，电流表的示数为0.3A；将电流表的正、负接线柱分别与b、c两点相连接，灯L1、L2均不发光，且电流表的示数为零。
若电路中只有一处故障，下列对于故障的判断正确的是（）A. 灯L1处出现了短路B. 灯L2处出现了短路C. 灯L1处出现了断路D. 灯L2处出现了断路8.不能用湿手摸用电器和开关的原因不是因为（）A. 皮肤潮湿时电阻小，通过人体的电流会很大B. 皮肤潮湿时电阻大，通过人体的电流会很大C. 水流入开关内能导电，使人和电源相连D. 家用电器漏电时，人用潮湿的手触摸金属外壳时会有很大电流通过人体9.张强同学对相关物理知识的表述，其中不正确的是（）A. 利用凸透镜能使光线会聚的特点，可以用凸透镜制成的眼镜来矫正近视眼B. 热机的大量使用会加剧“温室效应”C. 同种电荷互相排斥，异种电荷互相吸引D. 家庭中的电灯、电视机、电冰箱、电脑等用电器是并联在电路中的10.关于家庭电路和安全用电，下列说法正确的是（）A. 在家庭电路中，同时工作的家用电器越多，家庭电路的总电阻越大B. 家庭电路中自动空气开关跳闸，是由于电路中的总功率过大造成的C. 更换照明灯泡和清理、擦拭家用电器的灰尘时，一定要先切断电源D. 只要注意不去直接接触高压电的线路或设备，就不会发生触电事故11.下列对应图示的做法，不符合安全用电与保护原则的是（）A. 同时将双手分别接触裸露的火线和零线B. 远离有此标志的设备C. 雷雨天不在树下避雨D. 家庭电路中安装熔断器12.关于家庭电路和安全用电，下列说法错误的是（）A. 试电笔是用来辨别火线和零线的B. 家庭电路中的各种电器都是并联的C. 只有36V的电压对人体才是安全的D. 使用有金属外壳的家用电器，其外壳必须接地线13.下列说法正确的是（）A.我国家庭电路电压是220VB.各考场的扬声器能同时工作，因此它们是串联的C.丝绸摩擦过的玻璃棒带负电D.电风扇是利用电流的热效应工作的14.“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全用电的说法，错误的是（）A. 如果发生触电事故，应立即切断电源，然后施救B. 雷雨天，人不能在高处打伞行走，否则可能会被雷击中C. 使用验电笔时，手必须接触笔尾金属部分D. 洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与三孔插座连接，在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入二孔插座中使用用电器15.如图所示是“探究熔丝熔断原因”的实验装置，某同学打开学生电源后闭合开关，发现灯能正常发光．他另外用一根导线连接了电路中的两个接线柱，发现灯熄灭，熔丝熔断，他可能连接了A. a、b两接线柱B. c、d两接线柱C. d、f两接线柱D. a、e两接线柱二、填空题16.家用保险丝是利用电阻率大，________低的铅锑合金制成的，保险丝应________联在电路中，保险丝是利用________工作的，更换保险丝时一定先________电源．17.经验证明，只有________ V的电压对人体才是安全的。
第十八章家庭电路和用电安全一、选择题(每题3分，共30分)1．关于家庭电路和安全用电，下列做法中错误的是( )A．为了防止因漏电而造成触电事故，微波炉的外壳应与地线相连B．螺口灯泡的螺旋套要接在零线上C．为了防止触电，必须把用电器的开关装在零线上D．不可以用铜丝代替保险丝2．“全国中小学安全教育平台”和物理学科都强调了安全用电。
下列做法符合安全用电要求的是( )A．家用电器电线绝缘皮破损了仍继续使用B．更换灯泡时，不断开电源开关C．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施D．用测电笔检验时，手指不接触笔尾金属体3. 近年来，电力供应紧张，节约用电尤为重要。
下列不属于节约用电的是( )A．电视机不用时切断电源B．人走灯灭C．夏天用空调时，把温度调得很低D．尽量少开启电冰箱门4．关于家庭电路，下列说法正确的是( )A．空气开关“跳闸”不一定是出现了短路B．只有36 V的电压对人体才安全C．当发现有人触电时，用手把触电的人移开D．工作的用电器越多，总电阻越大5．如图1所示，甲、乙两人都站在干燥的木凳上，丙站在地上与乙手拉手，上、下两条裸露导线分别是照明电路的火线和零线，那么一定会触电的是( )图1A．甲B．乙、丙C．甲、丙D．甲、乙、丙6．有一只“220 V10 A”的电能表，按规定最多可接“220 V40 W”的电灯( )A．50盏B．55盏C．56盏D．60盏7．如图2所示为某大楼失火时浓烟滚滚的照片。
据消防部门通报，直接原因为故障电线引燃周围可燃物。
关于安全用电，下列说法正确的是( )图2A．为节约成本，所有的用电器都要使用两孔插座B．电线着火时，应该立刻拿湿毛巾覆盖在着火的位置C．为了用电安全，电路中一定要在火线上安装保险装置D．电路中尽量使用细导线，增大电阻减小电流，从而保证电路安全8．如图3所示是家庭电路的连接，其中完全正确的是( )图39．如图4所示是某同学家中的部分电路，把电热壶连到三孔插座上，开始时各部分工作正常，突然正在烧水的电热壶停止工作，但电灯仍正常发光。
第十八章家庭电路与安全用电(100分，90分钟)一、选择题(每题3分，共36分)1．家庭电路是最常见、最基本的实用电路，我国家庭电路的电压是( )A．380 V B．220 V C．110 V D．36 V2．在家庭电路中，插座、螺口节能灯和开关的连接正确的是( )(第2题图)(第3题图) 3．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示，其中各个设备的特征是( )A．电能表上可以直接读出应该交的电费B．空气开关的作用与保险丝的作用完全相同C．三线插座正中间的插孔应接三脚插头的最长的那只脚D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地4．高压输电线路的铁塔顶端有一条(或两条)比下面输电线细的金属线，它的作用是( )A．加强铁塔的稳定性B．传输零线的电流C．防雷电起到避雷针的作用D．作为备用线，供输电线断开时应急使用5．图中多孔插座冒烟的原因是由于电路中( )A．总电流过大 B．总电阻过大 C．总电压过高 D．总电功过大(第5题图)6．如图所示，一个带金属外壳的用电器，有甲、乙、丙三个触点(可接通或断开)。
使用过程中，当人站在地上，身体一部分接触到金属外壳时，最有可能造成触电事故的是三个触点处于( )(第6题图) (第7题图)7．如图所示是某居民家中的部分电路，开始时各部分工作正常。
将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。
拔出电饭煲的插头，电热壶仍不能工作。
把测电笔分别插入插座的左、右插孔，氖管均能发光。
若电路仅有一处故障，则( )A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．插座左、右插孔短路D．电路的C、D两点间导线断路8．2015年4月，溧阳赵先生家中井水突然变热至47 ℃，让人恐慌。
维修电工访谈得知：水井内有抽水泵(电动机)，原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电。
由此可知，赵先生家水泵电路的实际连接方式为图中的( )9．一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。
他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤。
发现测电笔的氖管都发光。
对此表演的合理解释是( )(第9题图)A．“法师”有特异功能，确实不怕电B．“法师”的两手均戴有特制绝缘手套C．在人、灯交替过程中，助手将零线断开了D．在人、灯交替过程中，助手将火线断开了10．小健学习电学知识后，认识到安全用电很重要，图中符合安全用电原则的是( )(第10题图)A．甲：人靠近高压带电体 B．乙：电视机天线与电线接触C．丙：电动机外壳没有接地 D．丁：电水壶用三脚插头11．下列措施中不属于节约用电的是( )A．电视机不用时切断电源 B．离开教室随手关灯C．夏天用空调时把温度调得很低 D．用节能灯代替白炽灯12．电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会带来危害，“珍爱生命、注意安全”是同学们日常生活中必须具有的意识。
关于安全用电，下列说法中不正确的是( )A．控制电灯的开关要接在零线上 B．更换电灯前要先断开电源开关C．打雷下雨时不能站在大树下避雨 D．绝缘层破损的导线要及时更换二、填空题(每空1分，共16分)13．家庭电路中，照明灯泡与控制它的开关之间是________联的，开着的灯越多，总电阻________(填“越大”或“越小”)。
14．在给电水壶注水时，不能高于最高水位。
这是由于高于最高水位时，水沸腾后容易从壶嘴或壶口溢出，导致工作电路发生________或漏电。
为了避免上述情况发生，除了注水不超过最高水位外，一定要使用________孔插座，使电水壶外壳与地线连接。
15．某同学观察到他家里的电能表及空气开关如图所示。
电能表上标识的“10(20) A”表示这个电能表的________电流为10 A，________电流为20 A。
他家同时工作的用电器短时间内的总功率不能超过________W。
该同学家的进户线是________(填序号)。
(第15题图)16．家用电器之间是________(填“并联”或“串联”)的。
如果电流不流经________，而让电源两极直接相连，我们就说电源短路了，如不及时切断电路，电源就会被烧坏，用电器________(填“会”或“不会”)烧坏。
17．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有“保险管”(图甲)，图乙、丙是两个熔断电流为“10 A”和“20 A”的某种型号“保险管”的截面图(保险丝的材料相同)，那么________图保险管的熔断电流为“10 A”，理由是它的保险丝电阻较________(填“大”或“小”)。
(第17题图) (第18题图) 18．普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰。
(1)如图是某种电动车的局部电路图。
如果硬币碰到充电插口的两个金属插脚，就会造成蓄电池______路。
(2)这种电动车的蓄电池总电压为48 V，人体不能触碰蓄电池两极，原因是__________________。
(3)对蓄电池充电时，蓄电池相当于电路中的________(填“电源”“用电器”“开关”或“导线”)。
三、作图题(每题5分，共10分)19．科研人员制成“光控开关”(能在天黑时自动闭合，天亮时自动断开)和“声控开关”(能在有声音发出时自动闭合，无声音时自动断开)。
请将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座。
(第19题图) (第20题图) 20．小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、关灯，既可以在楼下开灯到楼上关灯，又可以在楼上开灯到楼下关灯，请你根据小明设计的意图，用笔画线代替导线完成如图所示的电路。
四、综合题(21题10分，22题12分，23题16分，共38分)21．晚自习时，小明所在教室里的电灯突然全熄灭了。
现在请你根据这个现象，完成下列探究：提出问题：__________________________________________________?根据已有的知识和经验，你可能提出的猜想和验证猜想的依据是：猜想一：_____________________________________________________；验证猜想的依据是：_______________________________________________。
猜想二：_____________________________________________________；验证猜想的依据是：_______________________________________________。
22．小伟是一个科学迷，在课余时间他利用一个规格为“2.2 V 0.01 A”的发光二极管设计了如图甲所示的电路。
晚间关闭照明灯L后，利用二极管D发出的光指示开关所在的位置。
S为单刀双掷开关、R为限流电阻。
(第22题图)(1)关闭照明灯后，为使二极管D正常工作，限流电阻R的阻值为多少欧？此时，电路消耗的总功率为多少瓦？(2)从安全用电考虑，该电路存在安全隐患，应将单刀双掷开关S接在照明灯L与________间。
(3)不管照明灯关闭还是打开，该电路都要消粍电能。
为节约电能，可以再接入一个光控开关(光照弱时自动闭合，光照强时自动断开)，你认为应将光控开关接在图乙中a、b、c 三处的________处。
23．电动环保车因环保经济在各大旅游景区已广泛投入运营。
如图所示的电动环保车，有关技术参数如下表。
根据技术参数和具体要求，求解下列问题：(g取10 N/kg)(第23题图)(1)用甲图中的专用插线板给电动环保车充电，请在乙图中画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供220 V 电压。
[第23(1)题图](2)电动机以额定功率工作半小时消耗多少电能？[第23(3)题图](3)经检测电动环保车以额定功率匀速行驶时，受到的阻力与质量的关系如图所示，若电动环保车满载时，每个乘员大约60 kg ，求车在行驶过程中受到的阻力。
(4)该车充一次电储存了2.7×108J 的电能，电动环保车将电能转化为机械能的效率为80%，若该车满载时以额定功率匀速行驶，则充电一次最多可连续行驶多长的路程？第十八章达标检测卷一、1.B 2．B 3．C 4．C 5．A6．B 点拨：当用电器漏电(乙接通)，且外壳没有接地(丙断开)时，身体一部分接触到金属外壳时，最有可能造成触电事故。
7．D 点拨：电灯能正常工作，表明电路发生的是断路性故障，且故障发生在A点和C 点之后。
把测电笔分别插入插座的两孔均使氖管发光，说明火线有电，零线断路，只能是C 和D之间断路。
8．B9．C 点拨：当取下灯泡，人接到灯泡原来位置时，人若与火线连通，则只有提前切断零线才可以保证人的安全。
10．D 11．C 12．A二、13.串；越小点拨：并联的灯越多，相当于导体的横截面积越大，即总电阻越小。
14．短路；三15．标定；额定最大；4 400；①②点拨：“10 A”表示电能表的标定电流，“20 A”表示电能表短时间允许通过的最大电流；家中用电器的总功率短时间内不能超过：P＝UI＝220 V×20 A＝4 400 W；家庭电路中，火线和零线两条输电线进户以后先接到电能表上，电能表后接的是总开关，由图可知①②是该同学家的进户线。
16．并联；用电器；不会点拨：电源发生短路时，几乎没有电流流过用电器，用电器不会烧坏。
17．丙；大点拨：保险丝越粗，其熔断电流越大。
18．(1)短(2)会造成触电事故(从安全用电角度分析均可) (3)用电器点拨：(1)根据题图所示，充电插口接上导体(硬币)，就会造成电源短路；(2)48V蓄电池的电压高于人体的安全电压，因此容易造成触电事故；(3)对蓄电池充电，电能转化为化学能，蓄电池相当于用电器。
三、19.解：如图所示。
(第19题图)20．解：如图所示。
(第20题图)四、21.解：提出问题：教室里的电灯为什么全熄灭了 猜想一：可能停电了验证猜想的依据是：观察教室外的灯是否亮着 猜想二：可能是空气开关跳闸了验证猜想的依据是：观察空气开关是否跳闸22．解：(1)U R ＝U －U D ＝220 V －2.2 V ＝217.8 V ， I R ＝I D ＝0.01 A ，R ＝U R /I R ＝217.8 V/0.01 A ＝21 780 Ω。
