AVX钽电容的命名规则如下所示：
- 系列名称：AVX钽电容的系列名称通常由字母和数字组成，例如"TCJ"、"TPS"等。
每个系列代表一种特定的产品线或技术。
- 尺寸代码：AVX钽电容的尺寸代码表示其物理尺寸和外观形状。
通常使用字母来表示不同的尺寸选项，例如"A"、"B"、"C"等。
- 额定电容值：AVX钽电容的额定电容值以微法（μF）为单位表示。
通常在命名中出现在尺寸代码之后，例如"10μF"、"47μF"等。
- 额定电压值：AVX钽电容的额定电压值以伏特（V）为单位表示。
它代表了钽电容器能够承受的最大工作电压，例如"16V"、"25V"等。
- 公差：AVX钽电容的公差表示电容值的允许偏差范围。
常见的公差符号包括"±10%"、"±20%"等。
- 温度系数：AVX钽电容的温度系数表示电容值随温度变化的程度。
AVX钽电容，AVX就是一家从事无源电子元器件和互连接产品的设计、开发、生产和销售的公司，钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。
目前的工艺有干粉成型法和湿粉成型法两种。
钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。
其中AVX 公司生产的钽电容的产量相当可观。

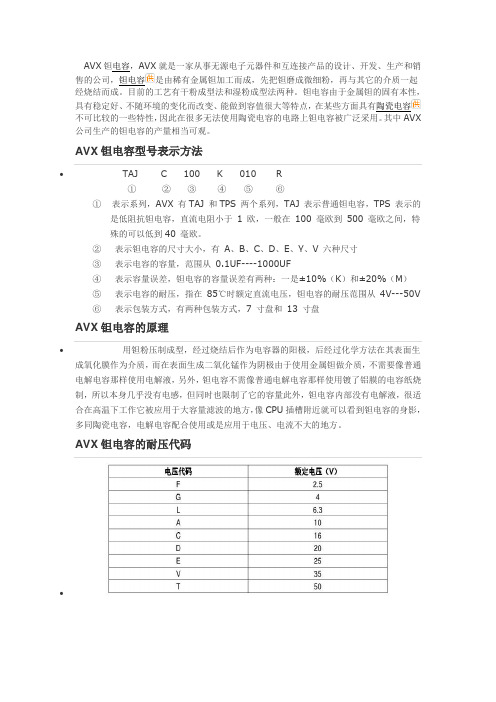

AVX钽电容型号表示方法∙TAJ C 100 K 010 R①②③④⑤⑥①表示系列，AVX 有TAJ 和TPS 两个系列，TAJ 表示普通钽电容，TPS 表示的是低阻抗钽电容，直流电阻小于1 欧，一般在100 毫欧到500 毫欧之间，特殊的可以低到40 毫欧。
②表示钽电容的尺寸大小，有A、B、C、D、E、Y、V 六种尺寸③表示电容的容量，范围从0.1UF----1000UF④表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）⑤表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V⑥表示包装方式，有两种包装方式，7 寸盘和13 寸盘AVX钽电容的原理∙用钽粉压制成型，经过烧结后作为电容器的阳极，后经过化学方法在其表面生成氧化膜作为介质，而在表面生成二氧化锰作为阴极由于使用金属钽做介质，不需要像普通电解电容那样使用电解液，另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量此外，钽电容内部没有电解液，很适合在高温下工作它被应用于大容量滤波的地方，像CPU插槽附近就可以看到钽电容的身影，多同陶瓷电容，电解电容配合使用或是应用于电压、电流不大的地方。
AVX钽电容的耐压代码∙AVX钽电容的外形尺寸AVX钽电容的作用1、稳压防治电压抖动及滤波的作用2.由于体积小容量大，适用于较小空间3. 随温度的升高，稳定性要优于瓷片电容。

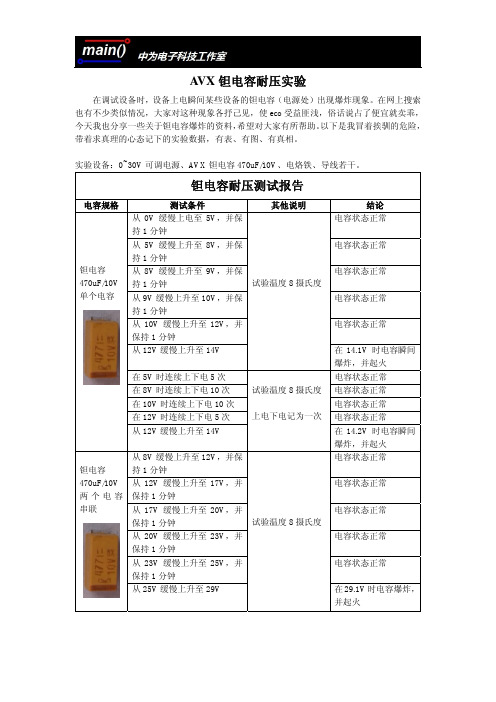

A VX 钽电容耐压实验在调试设备时，设备上电瞬间某些设备的钽电容（电源处）出现爆炸现象。
在网上搜索也有不少类似情况，大家对这种现象各抒己见，使eco 受益匪浅，俗话说占了便宜就卖乖，今天我也分享一些关于钽电容爆炸的资料，希望对大家有所帮助。
以下是我冒着挨驯的危险，带着求真理的心态记下的实验数据，有表、有图、有真相。
实验设备：0~30V 可调电源、A VX 钽电容470uF/10V 、电烙铁、导线若干。
钽电容耐压测试报告电容规格 测试条件其他说明 结论从0V 缓慢上电至5V ，并保持1分钟电容状态正常 从5V 缓慢上升至8V ，并保持1分钟电容状态正常 从8V 缓慢上升至9V ，并保持1分钟电容状态正常 从9V 缓慢上升至10V ，并保持1分钟电容状态正常 从10V 缓慢上升至12V ，并保持1分钟电容状态正常 从12V 缓慢上升至14V试验温度8摄氏度在14.1V 时电容瞬间爆炸，并起火 在5V 时连续上下电5次电容状态正常 在8V 时连续上下电10次 电容状态正常 在10V 时连续上下电10次 电容状态正常 在12V 时连续上下电5次 电容状态正常钽电容470uF/10V 单个电容从12V 缓慢上升至14V试验温度8摄氏度上电下电记为一次在14.2V 时电容瞬间爆炸，并起火 从8V 缓慢上升至12V ，并保持1分钟电容状态正常 从12V 缓慢上升至17V ，并保持1分钟电容状态正常 从17V 缓慢上升至20V ，并保持1分钟电容状态正常 从20V 缓慢上升至23V ，并保持1分钟电容状态正常 从23V 缓慢上升至25V ，并保持1分钟电容状态正常钽电容470uF/10V 两个电容串联从25V 缓慢上升至29V试验温度8摄氏度 在29.1V 时电容爆炸，并起火上述表格是自己做实验总结出来的，比较粗糙，接下来让我们看看做实验的效果图。
首先是单个电容耐压测试实验图，共6张。
5V时电容状态正常电容细节（搞个胶卷保护自己）9V时电容工作照电容爆炸现场（拯救及时，桌子有焼痕）再破坏一个（做好保护）14.2V时爆炸———————————————————割———————————————————然后是钽电容串联耐压实验，上图，如下：电容串联图20V时电容工作正常（单个电容耐压10V）29V电容爆炸爆炸燃烧细节两个电容均爆炸致敬所有做出牺牲的电容以上是所有实验内容，通过实验可知，在钽电容选型时一定要注意耐压值的选择，因为钽电容的标称耐压值已经很接近正向击穿电压了，建议最小按1.5倍选择。
钽电容耐压值的暗示方法之宇文皓月创作钽电容上面标着106F暗示： 106是容量为10UfF应是耐压值为2.5V钽电容耐压用分歧的字母来标注，如下：F: 2.5G: 4L、J: 6.3A: 10C: 16D:20E：25V：35T：50在体积一定的情况下，容值越大，耐压值越小。
目前全球主要有以下几个品牌的钽电容：AVX、KEMET、VISHAY、NEC、NICHICON。
市场上的钽电容，分为黄钽和黑钽两种。
黄钽品牌主要是：AVX KEMET 黑钽主要品牌是：NEC、NICHICON。
市场占有方面：AVX远高于KEMET，NEC高于NICHICON。
现在市场上的钽电价格变更比较大。
AVX涨价20%--30% , KEMET涨价15%-20%，NEC涨价10%--20%。
涨价的主要原因个人认为有这么几个原因：1.市场上原料钽价格上涨 2.劳动力成本的增加。
另外可能有朋友要问黄钽与黑钽的区别。
简单来说，黑钽是开模将钽粉压成型，而黄钽，是在概况用聚氧树脂包裹而成。
由于生产工艺的原因，黑钽的内部空间没有得到最有效的利用，所以黄钽能做的容量会比黑钽要大，也就是说有些黄钽能做到的规格型号，黑钽做不了。
另外，前面有朋友说到Polymer，Polymer现在主要是 AVX 与KEMET在做。
Polymer与比普通的二氧化锰的优势在于：普通的钽电他的实际使用电压一般是50%，Polymer一般在80%以上。
举个例子来说：100uf 10v的普通电容，在实际使用的时候，额定电压不克不及超出5V，如果使用Polymer资料的电容，那么只需要100uf 6.3v的。
但由于价格问题，Polymer现在在普通的电子产品上用的不是很多。
我所知道的，在笔记本电脑上有些有用到。
AVX与KEMET的优劣：AVX在军用，民用市场上的占有量都很大，在普通电容的市场上，AVX无论品质还是市场占有量都远强与KEMET。
价格上，AVX比KEMET更贵。
【重点】本报告研究全球与中国的产能、产量、销量、销售额、价格及未来趋势。
重点分析全球与中国市场的主要厂商产品特点、产品规格、价格、销量、销售收入及全球和中国市场主要生产商的市场份额。
此外针对行业产品分类、应用、行业政策、产业链、生产模式、销售模式、行业发展有利因素、不利因素和进入壁垒也做了详细分析。
【报告摘要】根据研究团队调研统计，2023年全球钽电容市场销售额达到了148亿元，预计2030年将达到221亿元，年复合增长率（CAGR）为5.9%（2024-2030）。
中国市场在过去几年变化较快，2023年市场规模为亿元，约占全球的%，预计2030年将达到亿元，届时全球占比将达到%。
全球钽电容主要厂商有Kemet、Kyocera(AVX)、Vishay、Panasonic、Hongda Electronics Corp等，全球前五大厂商共占有大约60%的市场份额。
亚太地区是全球最大的市场，占有大约60%的市场份额，其次是北美地区和欧洲地区，二者共占有接近35%的份额。
本文侧重研究全球钽电容总体规模及主要厂商占有率和排名，主要统计指标包括钽电容产能、销量、销售收入、价格、市场份额及排名等，企业数据主要侧重近三年行业内主要厂商的市场销售情况。
地区层面，主要分析过去五年和未来五年行业内主要生产地区和主要消费地区的规模及趋势。
本文主要企业名单如下，也可根据客户要求增加目标企业：KemetKyocera(AVX)VishayPanasonicHongda Electronics CorpRohm SemiconductorCECMatsuo ElectricSunlordAbracon按照不同产品类型，包括如下几个类别：普通钽电容高聚物钽电容其他钽电容按照不同应用，主要包括如下几个方面：消费性电子产品汽车军事或航空医疗重点关注如下几个地区北美欧洲东南亚中国日本韩国本文正文共10章，各章节主要内容如下：第1章：报告统计范围、所属行业、产品细分及主要的下游市场，行业现状及进入壁垒等第2章：国内外主要企业市场占有率及排名第3章：全球总体规模（产能、产量、销量、需求量、销售收入等数据，2019-2030年）第4章：全球钽电容主要地区分析，包括销量、销售收入等第5章：全球钽电容主要厂商基本情况介绍，包括公司简介、钽电容产品型号、销量、收入、价格及最新动态等如果需了解更多前沿报告及报价，加作者W号：chenyu-zl，可为您提供中文或英文参考样本。
A VX 钽电容失效原因分析
1．车间在DF1725调试过程中有3块主控板上出现A VX TAJC-106E （批号T0751）钽电容烧毁现象。
该钽电容用于5V 的集成电路电源稳压滤波，且极性没有错误。
证明不是使用方法有错误。
2．咨询深圳华光代理商，代理声称：“该标称25V 的钽电容，可以在标称的1.2-1.3倍电压下使用。
3．从库房领取10只批号T0751的TAJC-106E 进行耐压实验。
3．1 第一只在20V 长期加电，没有问题，但在电压加到22.5V 电容烧毁。
3．2 其余在30V （25*1.2）长期加电，没有问题。
3．3 将其中一只加5V 反向电压，钽电容缓慢烧毁。
4．将车间调试过程中烧毁的3只电容及加30V 电压能正常工作的电容外面封装打开，通过对比发现烧毁的3只电容为内部封装极性装反了。
5．下面为打开后的图片
5．1钽电容图片
5．2 正常的钽电容刨面
5．3 失效电容刨面
6．结论： 通过对比未失效钽电容和失效钽电容的刨面，发现失效电容为内封装极性反了，导致上电后烧毁。
avx钽电容命名规则摘要：1.钽电容的命名规则概述2.钽电容的分类及其命名规则3.钽电容参数的命名规则4.钽电容品牌与型号的命名规则5.钽电容命名规则在选购与应用中的重要性6.总结正文：随着电子科技的不断发展，钽电容在各种电子产品中的应用越来越广泛。
了解钽电容的命名规则，有助于我们更好地选购和使用这类电容。
下面将详细介绍钽电容的命名规则及其在选购与应用中的重要性。
一、钽电容的命名规则概述钽电容的命名规则主要包括以下几个方面：分类、品牌、型号、容量、电压、尺寸等。
在这些方面，厂商和供应商会按照一定的标准进行命名，以便于消费者识别和选购。
二、钽电容的分类及其命名规则1.按照结构分类：固体钽电容、液体钽电容。
2.按照用途分类：通用钽电容、专用钽电容。
三、钽电容参数的命名规则1.容量：单位为法拉（F），如100F、220F等。
2.电压：单位为伏特（V），如6.3V、10V等。
3.尺寸：如0805、1206等，表示电容的尺寸规格。
4.温度范围：如-55℃~125℃，表示电容在工作过程中的温度适应性。
5.寿命：如1000小时、5000小时等，表示电容在特定条件下的使用寿命。
四、钽电容品牌与型号的命名规则1.品牌：如AVX、KEMET、ROHM等，表示生产厂商。
2.型号：如T491A106K010J、T680A223M006B等，表示具体的钽电容产品。
五、钽电容命名规则在选购与应用中的重要性1.方便选购：了解命名规则后，消费者可以快速识别电容的性能参数，选购到符合需求的钽电容。
2.确保兼容性：了解命名规则，有助于工程师在设计电路时确保电容与其他元器件的兼容性。
3.便于管理：对于企业而言，了解命名规则有助于电容的统一管理和库存控制。
六、总结钽电容命名规则涵盖了电容的分类、参数、品牌和型号等方面，了解这些规则对于消费者和企业来说具有重要意义。
avx钽电容命名规则
摘要：
一、钽电容简介
1.钽电容的定义
2.钽电容的特点
二、钽电容命名规则
1.符号表示
2.字母含义
3.数字含义
三、命名规则的实际应用
1.举例说明
2.命名规则的便利性
正文：
钽电容是一种由钽金属制成的电容器，具有高稳定性、低漏电流、高可靠性等优点，广泛应用于电子产品中。
为了方便人们理解和使用钽电容，国际上制定了钽电容命名规则，使得钽电容的命名更具标准化和规范性。
一、钽电容简介
钽电容的定义：钽电容是一种采用钽金属作为介质，用直流电压进行极化，具有高稳定性、低漏电流、高可靠性等优点的电容器。
钽电容的特点：高稳定性、低漏电流、高可靠性、较大的电容量范围、较好的温度特性等。
二、钽电容命名规则
钽电容的命名规则主要分为符号表示、字母含义和数字含义三个方面。
1.符号表示：钽电容的符号通常用英文字母“T”表示。
2.字母含义：钽电容的命名中的字母代表了钽电容的性能和技术参数，如A代表钽电容的额定电压，V代表钽电容的额定电压的10倍，K代表钽电容的耐压能力，Z代表钽电容的漏电流等级等。
3.数字含义：钽电容的命名中的数字代表了钽电容的电容量，如103代表1000pF，104代表10000pF等。
三、命名规则的实际应用
例如，一个钽电容的命名是“TKZ104”，那么这个钽电容的性能和技术参数是：额定电压为A级（即10V），额定电压的10倍为V级（即100V），耐压能力为K级（即63V），漏电流等级为Z级（即低漏电流）。
而其电容量为104级，即10000pF。
一、钽电容介绍钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。
目前的工艺有干粉成型法和湿粉成型法两种。
钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。
目前全球主要有以下几个品牌的钽电容：A VX、KEMET、VISHAY、NEC，其中A VX 和VISHAY的产量最大，而且质量最好。
二、钽电容技术规格和选型（以VISHAY和A VX为例说明）（一）VISHAY1、型号表示方法293D 107 X9 010 D 2 W① ② ③ ④ ⑤ ⑥ ⑦①表示系列，VISHAY有293D和593D两个系列，293D表示普通钽电容，593D表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间。
② 表示电容的容量，范围从0.1UF----680UF③ 表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）④ 表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V⑤ 表示钽电容的尺寸大小，有A、B、C、D、E、P五种尺寸⑥ 表示电容的焊点材料，一般是镍银，和钯银⑦ 表示包装方式，有两种包装方式，7寸盘和13寸盘2、外形尺寸电子元件技术网是中国第一个针对电子元器件应用、选型和实用设计方案的技术网络媒体。
电子元件技术网是中国第一个针对电子元器件应用、选型和实用设计方案的技术网络媒体。
具体尺寸mm 字母代码尺寸代码长度L宽度W厚度HA 3216 3.2±0.2 1.6±0.2 1.6±0.2B 3528 3.5±0.2 2.8±0.2 1.9±0.2C 6032 6.0±0.3 3.2±0.3 2.5±0.3D 7343 7.3±0.3 4.3±0.3 2.8±0.3E 7343H 7.3±0.3 4.3±0.3 4.0±0.3 P （不常用） 2012 2.0±0.008 1.25±0.2 1.2±0.13、容量与电压和尺寸的范围关系表293D 普通系列电子元件技术网是中国第一个针对电子元器件应用、选型和实用设计方案的技术网络媒体。
