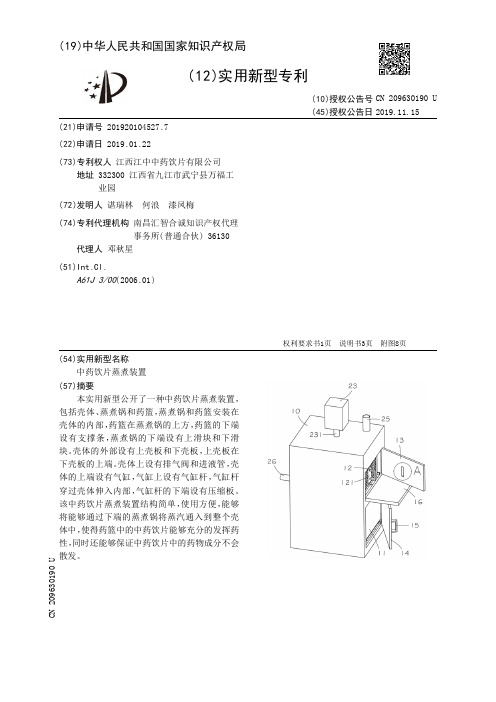

【CN209770896U】一种中药饮片蒸制装置【专利】

专利名称：一种熟制中药饮片的蒸药装置专利类型：实用新型专利
发明人：杨延峰
申请号：CN201921140474.0
申请日：20190719
公开号：CN211024123U
公开日：
20200717
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种熟制中药饮片的蒸药装置，包括蒸汽发生箱、进气筒与蒸药筒，蒸汽发生箱内设置有水与加热器，其端部连接有输送管，且输送管上设置有抽气泵，输送管远离蒸汽发生箱的一端连接进气筒；进气筒内设置有蒸汽分散组件，进气筒的顶面与底面上对称开设有进气孔，且进气孔与输送管连通；蒸汽分散组件包括切换轴与蒸汽分散板，蒸汽分散板设置有四个，且四个蒸汽分散板上均开设有分散孔，且其分散孔的大小与精度不同，四个蒸汽分散板均安装在切换轴端面；蒸药筒安装在进气筒上方且与进气孔连通，蒸药筒顶部开口，其上安装有用于封闭开口的蒸药盖体。

本实用新型蒸药简单快速，大大加快了蒸药的效率，并且蒸药均匀，蒸出的药材品质好。

申请人：亳州市慈济堂中药饮片有限公司
地址：236800 安徽省亳州市谯城区十八里工业区
国籍：CN
代理机构：合肥中谷知识产权代理事务所(普通合伙)
代理人：洪玲
更多信息请下载全文后查看。

专利名称：一种中药药材蒸煮装置专利类型：实用新型专利
发明人：张灏,王丽萍
申请号：CN202121830776.8
申请日：20210806
公开号：CN215607687U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中药药材蒸煮装置，包括蒸煮箱，蒸煮箱的内壁上端安装有支撑环，支撑环的顶部支撑有内胆，内胆的内壁上端安装有过滤板，过滤板与内胆通过螺纹咬合连接，过滤板的中心开设有安装口，且安装口内安装有连接环，连接环的内壁上对称安装有滑块，连接环的内部安装有连接柱，且连接柱的底端对称开设有滑槽，滑槽为“L”形，滑块可在滑槽内滑动，连接柱的底部安装有过滤桶，内胆的底部与蒸煮箱之间安装有加热板，蒸煮箱的顶部滑动安装有密封盖。

该种中药药材蒸煮装置，结构简单合理，设计新颖，操作简单便捷，能有效避免在蒸煮完毕后需对药汁进行过滤的问题，且蒸煮效率较高，具有较高的实用价值。

申请人：张灏
地址：215631 江苏省苏州市张家港市第二人民医院
国籍：CN
代理机构：珠海飞拓知识产权代理事务所(普通合伙)
代理人：陈李青
更多信息请下载全文后查看。

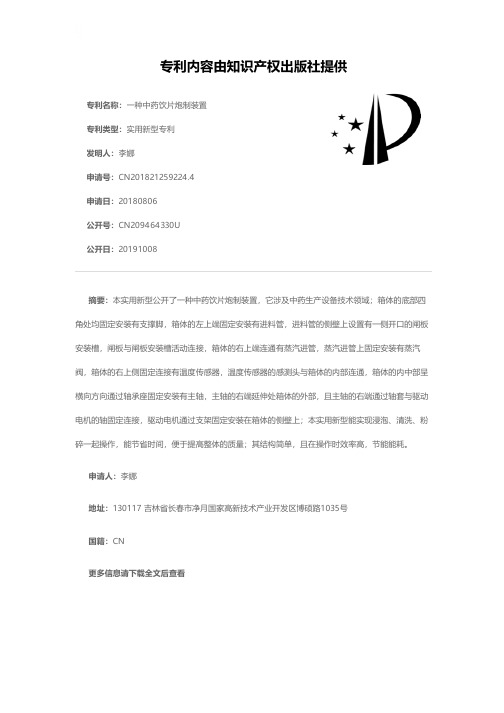

专利名称：一种中药饮片炮制装置专利类型：实用新型专利
发明人：李娜
申请号：CN201821259224.4
申请日：20180806
公开号：CN209464330U
公开日：
20191008
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中药饮片炮制装置，它涉及中药生产设备技术领域；箱体的底部四角处均固定安装有支撑脚，箱体的左上端固定安装有进料管，进料管的侧壁上设置有一侧开口的闸板安装槽，闸板与闸板安装槽活动连接，箱体的右上端连通有蒸汽进管，蒸汽进管上固定安装有蒸汽阀，箱体的右上侧固定连接有温度传感器，温度传感器的感测头与箱体的内部连通，箱体的内中部呈横向方向通过轴承座固定安装有主轴，主轴的右端延伸处箱体的外部，且主轴的右端通过轴套与驱动电机的轴固定连接，驱动电机通过支架固定安装在箱体的侧壁上；本实用新型能实现浸泡、清洗、粉碎一起操作，能节省时间，便于提高整体的质量；其结构简单，且在操作时效率高，节能能耗。

申请人：李娜
地址：130117 吉林省长春市净月国家高新技术产业开发区博硕路1035号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种中药饮片蒸制装置专利类型：实用新型专利
发明人：曹斌,康文海,雷明
申请号：CN201922005656.3
申请日：20191120
公开号：CN212118603U
公开日：
20201211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中药饮片蒸制装置，主要涉及药材加工技术领域，包括装置本体、热风机、伸缩杆，所述热风机侧壁上连通有主送风管，在主送风管上设有热风喷头，伸缩杆侧壁上安装刮板，刮板端部固定设有弧形板，弧形板前后对称固定设有固定板，装置本体底部固定安装有电机，电机的输出轴顶部固定安装有齿轮一，装置本体底部通过内嵌轴承与转动轴垂直插接，转动轴侧壁上固定套设有与齿轮一啮合的齿轮二，转动轴顶部固定安装有框体，框体侧壁上左右对称固定设有多个夹板，夹板内活动安装贯穿框体的承载板，承载板端部对应热风喷头，承载板上设有蒸制板，承载板和蒸制板通过均匀分布的通孔连接在一起，在装置本体顶部设有电磁泄压阀。

申请人：山东万安药业股份有限公司
地址：257000 山东省东营市东营区东二路黄海大厦三楼
国籍：CN
代理机构：济南瑞宸知识产权代理有限公司
代理人：王萍
更多信息请下载全文后查看。

专利名称：一种中药饮片制备用蒸药装置专利类型：实用新型专利
发明人：郭云江,江南,宋震勇,李天强,闵洪良申请号：CN202021929519.5
申请日：20200907
公开号：CN213251289U
公开日：
20210525
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中药饮片制备用蒸药装置，包括机箱，机箱顶部表面镶嵌连接有锅体，锅体顶部表面设有锅盖，锅体内腔底部表面安装有支撑架，支撑架顶部表面安装有电加热盘管，锅体内侧壁四周均开设有内螺纹孔，内螺纹孔内腔设有外螺纹插销，外螺纹插销一端安装有托块，托块顶部表面设有固定圈，固定圈内安装有格栅网板，锅体和锅盖外壁表面均粘接有保温机构。

本装置不仅可对锅体内加入的水进行加热处理，以便于能够形成蒸汽，且可方便用户根据需求灵活的调节托块的位置，进而固定圈的工作高度，从而调整蒸药量，同时通过保温机构，可起到双重保温效果，进而能够降低热量散失，节约了能源。

申请人：云南天江一方药业有限公司
地址：650000 云南省昆明市滇中新区临空产业园36#地块
国籍：CN
代理机构：曲靖科岚专利代理事务所(特殊普通合伙)
代理人：张娅琼
更多信息请下载全文后查看。

专利名称：一种中药饮片用新型蒸制装置专利类型：实用新型专利
发明人：茹体伟,纪楠楠,袁小创,孔祥凤申请号：CN201720468563.2
申请日：20170430
公开号：CN206746734U
公开日：
20171215
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中药饮片用新型蒸制装置，包括壳体，所述壳体的下端设有底座，所述壳体的上端设有保护盖，所述壳体内设有放置腔，所述放置腔内的底部设有两个相互平行的油缸，所述油缸的活塞杆末端固定有收集箱，所述收集箱上等间距设有两个收集腔，所述收集腔内设有收集盒，所述收集盒内的相对侧壁上均设有加热装置，所述收集箱的上端固定有两个相互平行的支撑块，其中一个支撑块的上端固定有固定管，另一个支撑块上固定有驱动装置。

本实用新型通过驱动装置、粉碎装置以及油缸和收集箱的结合实现了对中药的自动化粉碎和蒸制，能够保证对不同类型的中药进行蒸制，方便了使用，适用于地黄等中药饮片制备工艺中的蒸制工序。

申请人：河南尚华堂药业有限公司
地址：471000 河南省洛阳市孟津县朝阳镇伯乐村
国籍：CN
更多信息请下载全文后查看。

专利名称：一种中药饮片蒸制设备专利类型：实用新型专利
发明人：朱建,朱勇
申请号：CN201920870725.4
申请日：20190611
公开号：CN210963059U
公开日：
20200710
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中药饮片蒸制设备，其结构包括固定环、蒸汽发生器、蒸汽出口、气压表、放置板和拨动机构，该中药饮片蒸制设备，通过在箱体内部设置了拨动机构，电机通电进行工作，通过前设置的转子带动驱动柄进行转动，从而使驱动柄带动齿轮沿着扇形齿轮上端进行转动，进而使齿轮通过摆动柄带动滑杆在固定板和导向杆上端进行滑动，滑杆移动使连接杆带动第一连接板和第二连接板下端的第一竖杆和第二竖杆对中药饮片进行翻面铺平，达到了能够快速对中药饮片进行翻面拨动，使中药饮片蒸制均匀的优点。

申请人：南城县建洪中药饮片厂
地址：344700 江西省抚州市南城县金山口第三工业园区
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921113595.6(22)申请日 2019.07.16(73)专利权人 广西中医药大学地址 530200 广西壮族自治区南宁市青秀区五合大道广西中医药大学(72)发明人 赵立春　杨玉婷　钟远坚　潘可　(74)专利代理机构 青岛博展利华知识产权代理事务所(普通合伙) 37287代理人 王于海(51)Int.Cl.A61J 3/00(2006.01)(54)实用新型名称一种中药蒸制装置(57)摘要本实用新型公开了一种中药蒸制装置，包括蒸制箱，所述蒸制箱上下两端左右两侧内侧壁均固定安装有支撑柱，每两个所述支撑柱之间均固定安装有加热棒，所述蒸制箱顶端中部内侧壁固定安装有轴承，所述轴承内部贯穿连接有随动杆，所述随动杆底端左右两侧表面均固定安装有吹风扇叶，所述随动杆顶端表面镶嵌安装有随动齿轮，所述蒸制箱顶端中部表面固定安装有转动电机。

本实用新型通过底端的加热棒对储水管内部加热，进而产生热蒸汽，再通过顶端的加热棒对因为上升过程中温度降低的水蒸气二次加热，可以使蒸制板周围的水蒸气始终保持一定的温度，进而可以加快蒸制速度，保证蒸制效果，较为实用，适合广泛推广与使用。

权利要求书1页 说明书4页 附图2页CN 210904119 U 2020.07.03C N 210904119U1.一种中药蒸制装置，包括蒸制箱(1)，其特征在于：所述蒸制箱(1)上下两端左右两侧内侧壁均固定安装有支撑柱(21)，每两个所述支撑柱(21)之间均固定安装有加热棒(22)，所述蒸制箱(1)顶端中部内侧壁固定安装有轴承(19)，所述轴承(19)内部贯穿连接有随动杆(18)，所述随动杆(18)底端左右两侧表面均固定安装有吹风扇叶(20)，所述随动杆(18)顶端表面镶嵌安装有随动齿轮(17)，所述蒸制箱(1)顶端中部表面固定安装有转动电机(15)，所述转动电机(15)顶端表面镶嵌安装有传动齿轮(16)，所述传动齿轮(16)左侧与随动齿轮(17)相啮合，所述蒸制箱(1)内部中端滑动安装有蒸制板(14)，所述蒸制箱(1)内部底端贯穿连接有储水管(6)，所述储水管(6)右侧顶端外侧壁开设有第二外螺纹(8)，所述储水管(6)右侧顶端外侧壁旋转安装有隔离盖(9)，所述隔离盖(9)左端内侧壁开设有第二内螺纹(7)，所述第二内螺纹(7)与第二外螺纹(8)相适配，所述储水管(6)顶端表面内部等距开设有若干蒸汽孔(27)，所述蒸制箱(1)底端中部贯穿安装有排气管(3)，所述排气管(3)底端旋转连接有冷却箱(28)，所述冷却箱(28)内侧壁注有冷却液(29)，所述蒸制箱(1)左侧底端表面固定安装有控制台(26)，所述控制台(26)左侧表面固定安装有转动电机控制按钮(24)和加热棒控制按钮(25)，所述控制台(26)顶端表面固定安装有蓄电池(23)。

专利名称：一种中药饮片炮制用蒸煮装置专利类型：发明专利
发明人：何家裕
申请号：CN202011260912.4
申请日：20201112
公开号：CN112402255A
公开日：
20210226
专利内容由知识产权出版社提供
摘要：本发明公开了一种中药饮片炮制用蒸煮装置，包括蒸煮箱和支架，蒸煮箱安装在支架顶部，蒸煮箱顶部一侧安装有进水管，蒸煮箱一侧下部安装有出液管二，蒸煮箱一侧安装有冷凝器，蒸煮箱内底部安装由电热片，蒸煮箱内中部安装有置药箱，蒸煮箱底部两侧安装有电动伸缩杆，本发明通过设置的电动伸缩杆便于调整置药箱的高度分别对药材进行蒸制或者煮制，从而能够根据药材的种类和特性来选择合适的加工方式，通过电磁调节阀便于控制蒸煮箱内的压力，通过设置的蒸汽回收管及冷凝器可以对蒸汽中的有效成分进行回收利用，避免药效的浪费，通过设置的搅拌杆对药材进行搅拌，使得药材不会因堆积受热不均，影响加工效果。

申请人：安徽淮仁堂药业股份有限公司
地址：230001 安徽省合肥市包河经济开发区上海路18号
国籍：CN
代理机构：合肥三川专利代理事务所(普通合伙)
代理人：杨艳飞
更多信息请下载全文后查看。
