大金空调变频电路

具体电路对于变频空调的电路，其室内机部分与常规空调相类似，比常规空调多一通讯电路。

其主要部分集中在室外部分，室外电控有主控板、电源电路、变频驱动模块。

而室外变频电路的核心主要集中在以下两个方面：1)变频驱动模块这一部分指的是完成直流到交流的逆变过程，用于驱动变频压缩机运转的逆变桥及其周围电路。

变频空调上通常采用6个IGBT构成上下桥式驱动电路。

在实际应用中，多采用IPM(Intelligent Power Module)模块加上周围的电路(如开关电源电路)组成。

IPM是一种智能的功率模块，它将IGBT连同其驱动电路和多种保护电路封装在同一模块内，从而简化了设计，提高了整个系统的可靠性。

现在变频空调常用的IPM模块有日本三菱的PM系列及日本新电元的TM系列(内置开关电源电路)。

2)室外控制芯片随着技术的进步，变频空调的控制将向智能化、集成化、可靠化的方向发展，而其控制的核心--芯片也将越来越先进。

室外芯片主要的功能是完成各种运算，产生SPWM波形，实现压缩机V/F曲线的控制并提供各种保护等。

变频空调采用的室外控制芯片有很多种，如NEC、摩托罗拉、三菱等。

由于空调技术的发展，模糊控制技术的不断完善，这就出现了一种性能更优异、功能更强大的控制芯片—DSP。

DSP即Digital Signal Processor是数字信号处理器的简称，与一般的单片机相比，DSP在运算速度、信号的处理、电机的控制方面具有更大的优势，是未来的发展方向。

2.直流变频空调基本原理及结构直流变频空调其关键在于采用了无刷直流电机作为压缩机，其控制电路与交流变频控制器基本一样。

(1) 直流变频空调的基本原理直流变频概念我们把采用无刷直流电机作为压缩机的空调器称为“直流变频空调”从概念上来说是不确切的，因为我们都知道直流电是没有频率的，也就谈不上变频，但人们已经形成了习惯，对于采用无刷直流压缩机的空调器就称之为直流变频空调。

无刷直流电机无刷直流电机与普通的交流电机或有刷直流电机的最大区别在于其转子是由稀土材料的永久磁钢构成，定子采用整距集中绕组，简单地说来，就是把普通直流电机由永久磁铁组成的定子变成转子，把普通直流电机需要换向器和电刷提供电源的线圈绕组转子变成定子。

w w w .j w l 989.c nAPPL -I A /S I C E T R E I P A I T R I N G大金变鳎空调FTXN325L C 内W f 关电源原理与检修□邹敏红张湘粵大金变频空调在业界一直有比较好的口碑, 本文给大家介绍一款型号是FTXN 325L C 的三级 能效变频空调，室内风机使用P G 电机，外风机使 用交流风机，由于未使用直流风机所以能效不太 高,用料与一级能效的相比还是有一定的区别。

本 文介绍故障率较高的内机开关电源，只要掌握一 定原理对开关电源进行维修还是比较容易的，笔 者总结了数台机器的维修案例撰写成文，供同行参考！该机的内机电源输入、开关电源部分的电路 以及主要器件如图1、图2所不。

为了便于学习，笔者实绘了开关电源的原理 图供大家参考，如图3所示。

该变频空调内机板的开关电源电路整体比较简单，主要由电源输入电路、整流滤波电路、开关变压器、MIP 2K 3开关>电源N (芩线)Z D 313.取样稳瓜管氣_I C 303 ' 1431A )• O I S 301 光耦C 13,滤波电辑 100 M F /10V *I C B 02 (7805A )端稳川.•55,接线端子台•热保护接线口C 305,漶波电容• 470 M F /25V 什关电源>► C 360滤波电WD 330幣流::极管C 302滤波屯荇33 P F /400V开々电源模垅M I P 2K 3L 301.滤波电C 102、 C 103 女规Y 电容 C 101安规X 电容电濂L (火线)F 1U . 3.15A /250V• V I , I 丨丨敏电阻R 522、 R 523反峰电甩泄放电附D B 301整流桥电路异常导致带载能力差，出现难启动或不启动 现象2.在实际检修过程中，还会出现一旦压缩机升频运转马上出现保护停机的状况，这也有可能是IPM 导致，在实际检修中应注意区分，避免误诊因为P S 21244-A P 模块全新的近百元，而且更换难度比较大，一旦上过机，一般是不许退换的:）3. 更换丨P M 要小心，板子是双面走线J P M 模块引脚也是正反两面都有焊接，注意别损坏电路板天气干燥时更换此驱动模块，要注意防范静电损坏：■丨(全文完）知识链接:变频空调安装要接地线变频空调外机有一整块控制板，而控制板包含了开关电源的输入侧的热地、芯片供电的冷地以及整流滤波后的高电压、三相变频驱动电压等，涉及大量的零部件，一旦天气转潮或湿度过大，就容易导致电控板上元件有轻微的漏电，如果检修人员肌肤碰触到外机的金属部分会有轻微触电。

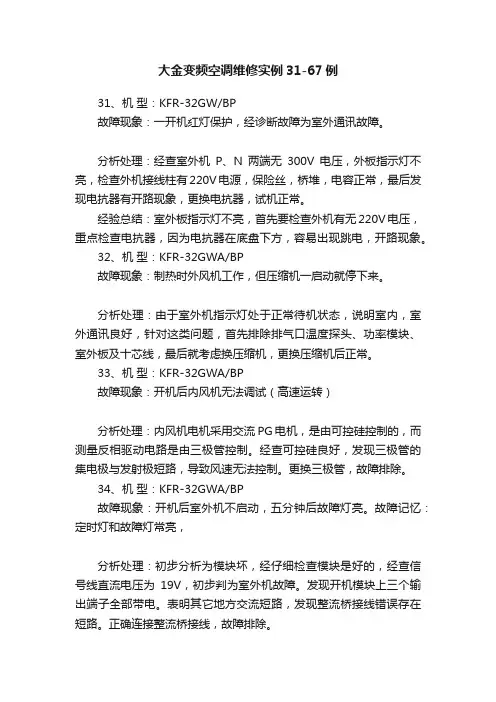

大金变频空调维修实例31-67例31、机型：KFR-32GW/BP故障现象：一开机红灯保护，经诊断故障为室外通讯故障。

分析处理：经查室外机P、N两端无300V电压，外板指示灯不亮，检查外机接线柱有220V电源，保险丝，桥堆，电容正常，最后发现电抗器有开路现象，更换电抗器，试机正常。

经验总结：室外板指示灯不亮，首先要检查外机有无220V电压，重点检查电抗器，因为电抗器在底盘下方，容易出现跳电，开路现象。

32、机型：KFR-32GWA/BP故障现象：制热时外风机工作，但压缩机一启动就停下来。

分析处理：由于室外机指示灯处于正常待机状态，说明室内，室外通讯良好，针对这类问题，首先排除排气口温度探头、功率模块、室外板及十芯线，最后就考虑换压缩机，更换压缩机后正常。

33、机型：KFR-32GWA/BP故障现象：开机后内风机无法调试（高速运转）分析处理：内风机电机采用交流PG电机，是由可控硅控制的，而测量反相驱动电路是由三极管控制。

经查可控硅良好，发现三极管的集电极与发射极短路，导致风速无法控制。

更换三极管，故障排除。

34、机型：KFR-32GWA/BP故障现象：开机后室外机不启动，五分钟后故障灯亮。

故障记忆：定时灯和故障灯常亮，分析处理：初步分析为模块坏，经仔细检查模块是好的，经查信号线直流电压为19V，初步判为室外机故障。

发现开机模块上三个输出端子全部带电。

表明其它地方交流短路，发现整流桥接线错误存在短路。

正确连接整流桥接线，故障排除。

35、机型：KFR-32GW/BMF故障现象：外机不工作。

分析处理：由特约部上门维修多次，外板已换过不能解决问题,后更换内板还是不能解决问题。

后经分公司人员上门检查，故障显示为通讯故障，测信号与零线之间的电压为26V。

内外板已换过，可能是信号线接触不良；经检查发现连接线接触不良，从新接好后，开机可以启动运行，但几分钟过后又出现停机，检查又发现维修工在更换外板时未将电流互感器上的电流检测线串过，造成电流保护停机，重新连接后，试机正常工作。

变频空调控制电路原理及维修变频空调器走向百姓的家庭，为了正确使用、维护和维修空调器，了解和掌握变频空调器的原理、主要部件的结构特点和维修技术，成为当务之急，变频空调器比定速空调器控制电路复杂，它增设了许多保护电路、这些电路采用了不同的传感技术，如变频模块、霍尔元件、光耦合器、看门狗电路、开关电源电路等。

依据理论探讨和实际维修实践，本文详细地分析了空调器的控制电路原理和维修技术，对于推广和普及变频技术，更好地满足人民日益增长的物质文化生活的需要,有着重要的意义。

2 空调器控制电路原理分析变频空调器是当今房间空调器发展的方向,它通过变频控制器调节压缩机的转速(频率),实现了制冷(热)量与房间热(冷)负荷的自动匹配,具有调温速度快, 低温制热效率好,温度控制精度高,适用温度、电压范围宽等优点。

特别是随着变频技术的发展，空调变频从交流变频转到直流无刷电机、永磁同步电机变频，因此变频空调器无论是从使用电力电子器件，还是控制策略都广泛地使用了当代的先进技术。

无论是国产还是进口变频空调，其控制电路原理大体相同，一般由室内机和室外机控制电路构成，下面以美的KFR- 50LW/FBPY为例说明其基本控制原理。

变频空调的室内机与室外机可以相互通信，并分别被两个单片机控制。

整个系统的控制结构图以及各个环节的作用如图1所示。

整个控制系统由智能功率模块IPM、电源板、室内板、开关板、室外主控板和变频压缩机等几大部分组成。

整个系统的被控对象是变频压缩机，与定速空调器相比，变频空调器采用的供电电源频率可调，因而具有高效节能、温度波动小、舒适度高、运行电压范围宽、传感器控制精确、超低温运行时适应性强、良好的独立除湿功能等优良性能，变频压缩机采用交流异步电动机、永磁同步电机(PMSM)或开关磁阻电机;智能功率模块IPM采用六封装或七封装的GTO、IGBT等电力电子器件，并将过流、过热、欠压保护、GTO或IGBT的驱动等电路集成于一体;电源板是将市电通过桥式整流、滤波、稳压以后得到直流电流供给IPM模块，逆变输出频率可变的三相交流电供给变频压缩机;室内板和室外主控板是整个系统的灵魂和核心，分别采用了两块单片机，随着科学技术的发展，现在的控制器件则普遍采用了数字信号处理器(DSP)来处理各种输入的指令信号(如房间的设定温度)和反馈信号(如房间的实际温度)，使控制更加准确和可靠，因此，这种变频空调，有人称为“数字变频空调”。

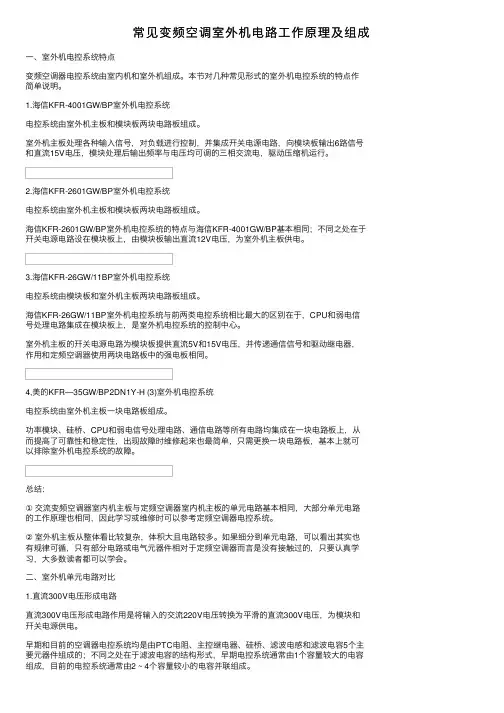

常见变频空调室外机电路⼯作原理及组成⼀、室外机电控系统特点变频空调器电控系统由室内机和室外机组成。

本节对⼏种常见形式的室外机电控系统的特点作简单说明。

1.海信KFR-4001GW/BP室外机电控系统电控系统由室外机主板和模块板两块电路板组成。

室外机主板处理各种输⼊信号，对负载进⾏控制，并集成幵关电源电路，向模块板输出6路信号和直流15V电压，模块处理后输出频率与电压均可调的三相交流电，驱动压缩机运⾏。

2.海信KFR-2601GW/BP室外机电控系统电控系统由室外机主板和模块板两块电路板组成。

海信KFR-2601GW/BP室外机电控系统的特点与海信KFR-4001GW/BP基本相同；不同之处在于幵关电源电路设在模块板上，由模块板输出直流12V电压，为室外机主板供电。

3.海信KFR-26GW/11BP室外机电控系统电控系统由模块板和室外机主板两块电路板组成。

海信KFR-26GW/11BP室外机电控系统与前两类电控系统相⽐最⼤的区别在于，CPU和弱电信号处理电路集成在模块板上，是室外机电控系统的控制中⼼。

室外机主板的幵关电源电路为模块板提供直流5V和15V电压，并传递通信信号和驱动继电器，作⽤和定频空调器使⽤两块电路板中的强电板相同。

4,美的KFR—35GW/BP2DN1Y-H (3)室外机电控系统电控系统由室外机主板⼀块电路板组成。

功率模块、硅桥、CPU和弱电信号处理电路、通信电路等所有电路均集成在⼀块电路板上，从⽽提⾼了可靠性和稳定性，出现故障时维修起来也最简单，只需更换⼀块电路板，基本上就可以排除室外机电控系统的故障。

总结：①交流变频空调器室内机主板与定频空调器室内机主板的单元电路基本相同，⼤部分单元电路的⼯作原理也相同，因此学习或维修时可以参考定频空调器电控系统。

②室外机主板从整体看⽐较复杂，体积⼤且电路较多。

如果细分到单元电路，可以看出其实也有规律可循，只有部分电路或电⽓元器件相对于定频空调器⽽⾔是没有接触过的，只要认真学习，⼤多数读者都可以学会。

9.1 空调器变频电路的基本结构和工作原理
9.1.1 空调器变频电路的基本结构
变频电路是变频空调器与非变频空调器最主要的区别，该电路安装在室外机的压缩机左上方，与主控电路板和桥式整流堆连接。

图9-1所示为变频电路的安装位置。

图9-1 变频电路的安装位置
在变频电路板的正面可以看到光电耦合器（简称光耦）、二极管、电阻、电容等电子元器件和很多的接口。

通过这些接口，变频电路板即可与变频空调器中的变频压缩机、电源供电电路、主控电路等进行连接。

图9-2所示为变频电路板的正面结构图。

通常，在变频电路板上可以看到其各个连接部位的标识。

其中，P 、N 端是变频模块直流电源的输入端，而U 、V 、W 端则为变频压缩机的连接端，模块控制插件与室外机控制电路连接。

变频空调室外机控制电路分析变频空调器室外机的控制部分主要包括电源滤波电路、开关电源电路、电压检测电路、电流检测电路、室外风机控制电路、四通阀或电子膨胀阀控制电路、温度传感器检测电路、EEPRON和故障运行指示电路、室内外通信等电路。

室外机控制电路结构如图1所示。

1．交流电源滤波电路这部分电路如图2所示．它的作用是减少变频空调器工作时对电网的干扰。

电路中L10、c10、C12、C11组成的交流滤波器抑制共模噪声，压敏电阻VAl0、VAll。

实现对电网电压的过压保护，防止电网浪涌电压的冲击。

SAl0为工作电压3600V放电管，可对雷击产生的感应高电压进行有效的保护。

电网电压经交流滤波电路后，再由后面的硅桥进行整流，整流后直流电压送到开关电源电路模块中。

电源滤波电路是变频空调室外机电路初始部分，它的稳定性将直接影响后续开关电源的工作可靠程度。

滤波电路的实物图见图3。

当空调器开关电源出现不工作故障时，应当首先确认有220V电压输入。

此时用万用表的交流电压挡检测OUTl-OUT2两端的电压，如没有交流220V电压，再检测电感线圈L10的③④脚电压，如仍没有电压，说明是图中的电感线圈损坏。

检测电感线圈L10的方法是：用万用表的电阻挡检测电感线圈的1、3脚和②④脚的直流电阻，如果线圈开路则须更换。

在电源滤波板中，除滤波电感外，压敏电阻VAl0、vAll也容易损坏。

压敏电阻在正常时电阻值很大，流过它的电流很小；当电源电压超过260V时，压敏电阻立即由截止变为导通，由于它和电源并联，所以很快将电源保险管熔断，以防烧坏主电路板。

压敏电阻是一次性元件，烧毁后应及时更换。

若不换压敏电阻而只换保险管，那么当再次过电压时，会烧坏电路板上的其他元件。

判断压敏电阻的方法是：在正常时电阻阻值为无穷大，如果电阻阻值过小，则说明电阻己损坏。

2．开关电源电路开关电源为室外机工作提供稳定电源，它的工作方式是将交流电转换为直流电又将直流电转换为交流电输出。

详细图解空调器电路（控制功能、CPU单元、电源与驱动电路）空调电路控制功能空调在运行过程中，为了确保空调性能的正常和防止事故发生，本身具有完善的检测控制功能。

主要的检测对象是温度、压力、电流。

温度检测用的是温度传感器，压力检测用的是压力开关，电流检测用的是交流互感器。

变频空调还具有室外环境温度传感器、压缩机排气、回气管温度传感器。

2、常见温度传感器的作用（1）室内温度传感器：CPU根据设定工作状态，通过室内环温NTC检测室内环境温度，控制压缩机的通断。

（2）室内管温NTC制冷状态下：室内管温NTC 检测室内盘管温度是否过冷，在一定时间内盘管温度是否下降到一定温度。

若过冷，为防止内机盘管结霜，影响室内热量的交换，CPU压缩机停机保护。

一般-2℃-3℃进行保护。

制热状态下：防冷风吹出检测、过热卸荷、过热保护、制热效果。

空调制热开始内风机的运转手内管盘温度控制，当内管盘温达到28-32℃时，风机才运转，方式制热开始吹出冷风，造成人体不适。

制热过程中，若室内管温达到56℃，说明管温太高，CPU控制外风机停机，减少室外热量的吸收，压缩机不停机，称为制热卸荷。

若风机停机后，内管温度继续上升60℃，压缩机停机，这是空调的过热保护。

若在一定时间内，管盘温度没有上升到一定温度，CPU控制压缩机停机保护。

（3）室外管温NTC：主要作用是制热化霜温度检测，一般空调制热50分钟后，外机进入第一次化霜，以后的化霜就由室外管温传感器控制，温度降到-9 ℃时，开始化霜，管温回升到11-13 ℃停止化霜。

（4）外环温NTC：控制室外机的转速。

(5)压缩机排气NTC：避免压缩机过热、缺氟检测、使变频压缩机降频，控制制冷剂流量。

（6）压缩机吸气NTC：有电磁膨胀阀的空调制冷系统中，CPU通过检测压缩机回气温度控制制冷剂流量，有进步电机控制膨胀阀。

另外还起到制冷效果检测，判断故障状态工作状态是否正常。

二、压力开关1、压力开关的作用：压力开关有高压和低压两种。

变频空调pfc电路工作原理详解变频空调是一种通过调节压缩机的转速来实现室内温度控制的空调设备。

而PFC（Power Factor Correction，功率因数校正）电路是其中重要的组成部分，用于提高电源的功率因数，提高电能利用率，减少对电网的污染。

本文将详细解释变频空调PFC电路的工作原理。

我们需要了解功率因数的概念。

功率因数是指交流电路中有用功率与视在功率之比，是衡量电路中有用功率占用电能的多少。

功率因数越高，表示电路利用电能的效率越高。

变频空调的PFC电路主要用于纠正交流电源的功率因数，以提高整个系统的功率因数。

其工作原理可以分为三个主要步骤：整流、滤波和校正。

交流电源经过整流桥进行整流，将交流电转变为直流电。

整流桥通常采用四个二极管组成的桥式整流电路，将交流信号的负半周和正半周分别转换为负半周和正半周的直流信号。

接下来，滤波电路对整流后的直流电进行滤波处理，以平滑电压波动。

滤波电路通常由电容器和电感器组成。

电容器能够储存电荷，平滑电压波动；而电感器则能够抑制电流的变化，进一步减小电压波动。

校正电路对滤波后的直流电进行校正，使其接近正弦波形，以提高功率因数。

校正电路通常采用功率因数校正芯片和功率开关管组成。

功率因数校正芯片可以感知电源输入电压和电流波形，根据电压和电流的相位差来控制功率开关管的通断，从而调整输出电流的波形，使其与电压波形同相位，以提高功率因数。

总结起来，变频空调的PFC电路通过整流、滤波和校正三个步骤，对交流电源的功率因数进行校正，以提高电能利用效率。

通过这种方式，使得变频空调在工作过程中能够更加节能、环保，同时减少对电网的污染。

需要注意的是，PFC电路的设计和实现需要考虑电路的稳定性、效率和成本等因素。

因此，在实际应用中，工程师需要根据具体要求进行合理的选择和调整，以达到最佳的性能和经济效益。

变频空调PFC电路的工作原理是通过整流、滤波和校正三个步骤，对交流电源的功率因数进行校正，以提高电能利用效率。

变频空调电路原理和系统原理分析(变频空调维修)海信KFR-25GW/99SZBp、KFR-32GW/99SZBp、KFR-35GW/99SZBp主要特点1、双转子直流压缩机，采用180度矢量变频控制。

在压缩机的直流180度矢量控制中，采用的是压缩机速度和压缩机电流双闭环控制，不存在滑差率，对压缩机电流直接进行控制，压缩机驱动电流为正弦波，与直流120度控制方式相比，其转矩脉动小，运转噪音低，更省电，更进一步提高空调能效比和延长使用寿命。

2、全直流设计，实现了对室内120度直流电机和室外180度正弦驱动的直流电机的驱动，全方位提高能效，降低噪声。

3、大面积的冷凝器、蒸发器，空调器的能力变化范围较宽；低频时输出能力可以很小，维持室温恒定。

3.1主要功能3.1.1环绕立体风无3.1.2速冷速热压机变频范围20-95Hz，根据温差空调刚启动时高输出运转，加上大的两器系统，迅速提升或降低房间温度，实现快速制冷制热。

3.1.3超低噪音室内机采用大直径斜齿贯流风扇，优化风道设计，安静运转；室外压机180度矢量控制，减小振动，提高声音品质。

3.1.4健康空调健康设计：三重防御+抗菌材料+多元光触媒+负离子A:三重防御有效过滤灰尘，清新空气；B：多元光触媒采用多种催化技术，可强力吸附并催化分解因居室装修过程中使用的各种材料挥发的大量的甲醛等有害气体；还可高效去除剩余饭菜、香烟味、宠物味等异味；多元光触媒在紫外线下除将光能转化为化学能，促进有毒物质分解，保持除味地高效性，并可长期使用，十分有效。

C:增加绿色防霉过滤网、“羟基负离子+银离子”清新组件、绿色抗菌风扇健康功能。

3.2技术特点3.2.1电路方面特点：①室内使用两路输出的开关电源给控制单元和直流风机供电；②室外使用三路输出的开关电源给控制单元、直流风机、IPM供电；③风机驱动电路全新，与控制部分使用光藕隔离，可靠提高，干扰减小；④主控芯片放在控制板上，驱动芯片与IPM在模块板上，使模块板面积减小，布线合理，干扰减小；3.2.1.1 室内机典型单元电路分析1、电源电路①、开关电源电路原理图：如下图所示：②、电源电路原理分析本电路为变压器反激式开关电源，稳压方式采用脉宽调制。

介绍变频空调器通讯电路原理与维修技术变频空调器通讯故障是一种常见的电路故障，当通讯电路部分出现故障时，空调器的各种控制指令无法传送，空调器的各项功能均无法正常完成。

在对变频空调器进行维修的过程中，经常会遇到空调器整机不能开机、室外机不工作、开机即出现整机保护等情况，根据实际维修经验，这些现象大多是由于通讯电路故障所引起的。

变频空调器一般都带有故障代码显示，一旦通讯电路出现故障，空调器均会显示相应的故障代码，这对于故障范围的判定提供了非常方便的条件，但在实际维修中，单纯依赖故障代码并不容易直接找出具体故障点。

确切地说，当空调器出现通讯故障的代码显示时，只能笼统的判定通讯回路异常，而具体的故障原因还需要对通讯电路做详细的检测方能查出。

一、通讯方式及其原理变频空调器一般采用单通道半双工异步串行通讯方式，室内机与室外机之间通过以二进制编码形式组成的数据组进行各种数据信号的传递。

下面以美的变频空调器为例对数据的编码方法及通讯规则进行介绍，以便于大家对通讯电路的理解。

1、通讯数据的结构主、副机间的通讯数据均由16个字节组成，每个字节由一组8位二进制编码构成，进行通讯时，首字节先发送一个代表开始识别码的字节，然后依次发送第1~16字节数据信息，最后发送一个结束识别码字节，至此完成一次通讯。

每组通讯数据的内容如下表：2、通讯内容的编码方法1）命令参数第三字节为命令参数，由“要求对方传输参数的命令” 和“给对方传输的命令” 两部分组成，在8位编码中，高四位是要求对方传输参数的命令，低四位是传输给对方的命令，高四位和低四位可以自由组合。

2）参数内容第四字节至第十五字节分别可表示十二项参数内容，每一字节主、辅机所表示的内容略有差别：3、主、副机间的通讯规则空调器通电后，由主机（室内机）向副机（室外机）发送信号或由副机向主机发送信号，均在收到对方信号处理完50毫秒后进行。

通讯以室内机为主，正常情况主机发送完之后等待接收，如500毫秒仍未接收到信号则再发送当前的命令，如果2分钟内未收到对方的应答（或应答错误），则出错报警；同时发送信息命令给室外机；以室外机为副机，室外机未接收到室内机的信号时，则一直等待，不发送信号。
