大金中央空调安装标准一、安装位置的选择。
在安装大金中央空调时，首先需要选择合适的安装位置。
一般来说，应尽量选择在室内空间较大、通风良好的位置进行安装，以保证空调的散热效果和空气流通。
同时，还需要考虑到空调室外机的安装位置，应选择在通风良好、不会受到遮挡的地方，以确保室外机的散热效果和运行稳定性。
二、安装材料的准备。
在进行大金中央空调的安装时，需要准备好相应的安装材料，包括各种规格的管道、电线、螺丝等。
这些材料的选择和准备需要符合相关的标准和要求，以确保安装的质量和安全性。
三、安装过程的操作规范。
在进行大金中央空调的安装过程中，需要严格按照相关的操作规范进行操作。
首先需要对空调的各个部件进行正确的连接和安装，确保各个部件之间紧密连接、牢固可靠。
其次，还需要对空调的电路进行正确的接线和接地，以确保空调的用电安全。
最后，还需要对空调进行必要的调试和检测，确保空调的运行稳定和效果良好。
四、安装后的验收和测试。
在大金中央空调安装完成后，需要进行相应的验收和测试工作。
首先需要对安装过程中的各个环节进行全面的检查和验收，确保安装的质量和安全性。
其次，还需要对空调进行必要的测试和调试，确保空调的各项功能正常、运行稳定。
五、安装后的维护和保养。
在大金中央空调安装完成后，还需要对空调进行相应的维护和保养工作。
这包括定期对空调进行清洁、检查和维修，以确保空调的长期稳定运行和效果良好。
六、安装人员的素质要求。
在进行大金中央空调的安装工作时，需要确保安装人员具备相关的专业技能和工作经验，能够熟练掌握安装的各项技术要求和操作规范，以确保安装工作的质量和安全性。
七、安装后的服务保障。
在大金中央空调安装完成后，还需要提供相应的服务保障。
这包括对安装质量的保证和售后服务的承诺，以确保用户在使用过程中能够得到及时、有效的技术支持和服务保障。
综上所述，大金中央空调的安装标准对安装位置的选择、安装材料的准备、安装过程的操作规范、安装后的验收和测试、安装后的维护和保养、安装人员的素质要求以及安装后的服务保障等方面都有着严格的要求和规范。

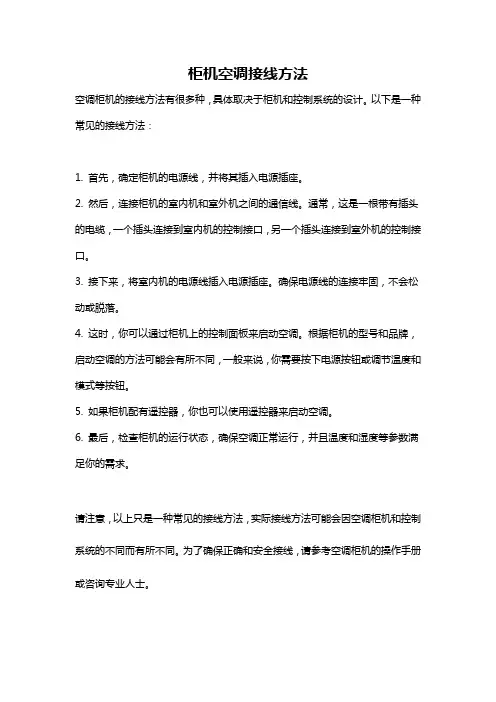

柜机空调接线方法
空调柜机的接线方法有很多种，具体取决于柜机和控制系统的设计。
以下是一种常见的接线方法：
1. 首先，确定柜机的电源线，并将其插入电源插座。
2. 然后，连接柜机的室内机和室外机之间的通信线。
通常，这是一根带有插头的电缆，一个插头连接到室内机的控制接口，另一个插头连接到室外机的控制接口。
3. 接下来，将室内机的电源线插入电源插座。
确保电源线的连接牢固，不会松动或脱落。
4. 这时，你可以通过柜机上的控制面板来启动空调。
根据柜机的型号和品牌，启动空调的方法可能会有所不同，一般来说，你需要按下电源按钮或调节温度和模式等按钮。
5. 如果柜机配有遥控器，你也可以使用遥控器来启动空调。
6. 最后，检查柜机的运行状态，确保空调正常运行，并且温度和湿度等参数满足你的需求。
请注意，以上只是一种常见的接线方法，实际接线方法可能会因空调柜机和控制系统的不同而有所不同。
为了确保正确和安全接线，请参考空调柜机的操作手册或咨询专业人士。

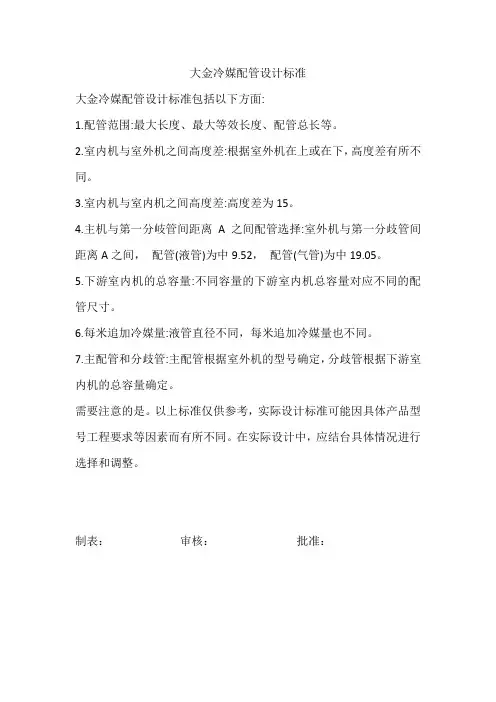

大金冷媒配管设计标准
大金冷媒配管设计标准包括以下方面:
1.配管范围:最大长度、最大等效长度、配管总长等。
2.室内机与室外机之间高度差:根据室外机在上或在下，高度差有所不同。
3.室内机与室内机之间高度差:高度差为15。
4.主机与第一分岐管间距离A之间配管选择:室外机与第一分歧管间距离A之间，配管(液管)为中9.52，配管(气管)为中19.05。
5.下游室内机的总容量:不同容量的下游室内机总容量对应不同的配管尺寸。
6.每米追加冷媒量:液管直径不同，每米追加冷媒量也不同。
7.主配管和分歧管:主配管根据室外机的型号确定，分歧管根据下游室内机的总容量确定。
需要注意的是。
以上标准仅供参考，实际设计标准可能因具体产品型号工程要求等因素而有所不同。
在实际设计中，应结台具体情况进行选择和调整。
制表：审核：批准：。
空调内外机电源线接线技术标准1. 引言空调内外机电源线接线技术标准旨在规范空调内外机的电源线接线方法，确保接线安全可靠、规范统一，提高空调设备的使用寿命和安全性，保障用户的正常使用和生活安全。
2. 适用范围本标准适用于家用及商用空调内外机的电源线接线技术规范，包括空调内外机的电源线接线、接地、漏电保护等相关要求。
3. 术语和定义3.1 内机：指空调系统中负责空气循环和冷凝的室内机组。
3.2 外机：指空调系统中负责制冷和散热的室外机组。
3.3 电源线：指连接内外机和电源之间的导电线路。
3.4 接地：将设备的金属外壳与地面相连接，以便将泄漏的电流安全地引入地下。
3.5 漏电保护：通过检测电路中的漏电流，及时切断电源，以保护人身安全。
4. 接线技术要求4.1 内外机电源线的选择应符合国家标准要求，具有足够的导电能力和耐热性。
4.2 内外机电源线的连接应采用专用连接器或端子，确保连接牢固可靠。
4.3 内外机电源线应采用多股铜线，绝缘层应具备良好的耐热、绝缘性能，以防止电跑、绝缘破损等情况的发生。
4.4 内外机电源线的连接应按照电源线颜色标准进行连接，确保接线正确可靠。
4.5 内外机电源线的接地应符合国家标准要求，接地电阻应低于规定值，确保接地可靠。
5. 接线方法5.1 内外机的电源线接线应由专业人员操作，在断电的情况下进行。
5.2 内外机电源线的连接应按照相关标识进行连接，确保连接正确。
5.3 内外机电源线的接地应连接到专用的接地端子上，严禁使用其他设备的金属外壳作为接地。
5.4 内外机电源线的漏电保护应使用符合国家标准的漏电保护开关，且保护开关应安装牢固、工作可靠。
6. 安全防护6.1 内外机电源线接线时，操作人员应佩戴绝缘手套和绝缘鞋，确保操作安全。
6.2 内外机电源线接线结束后，应进行电气性能测试，确保接线质量符合要求，并进行相应的记录保存。
6.3 内外机电源线接线过程中，严禁拆卸或改动任何原有连接方式，以免引起安全隐患。
空调内外机电源线接线技术标准一、前言空调内外机电源线接线技术标准是为了规范空调安装过程中的电气连接，保证空调的安全使用和可靠运行。
制定该标准的目的是为了对空调内外机电源线接线过程进行规范化管理，确保安装人员按照统一的技术规范进行操作，提高安全性和可靠性，减少安装过程中的人为失误，降低安装风险，避免诸如电气火灾等事故的发生。
二、术语定义1. 空调内机：指在用户室内安装的空调主机。
2. 空调外机：指在户外安装的空调主机。
3. 电源线：指连接内外机的电气线路，用于供电和信号传输。
4. 接线盒：指安装在内外机的连接盒，用于连接电源线和其他线路。
5. 接线端子：指连接电源线和其他线路的端子。
三、技术要求1. 选用合格的电源线。
在进行空调内外机连接时，应选用符合国家标准的电源线，具有足够的绝缘强度和耐热性能，能够承受相关负载并保证安全可靠。
2. 连接方式应准确。
在连接空调内外机电源线时，应根据空调生产厂家提供的接线图和说明书，正确连接各个线路，确保各功能和信号线的正常通信。
3. 接线盒安装牢固。
空调内外机的接线盒应安装在固定位置，保证牢固可靠，防止因为线路受力而造成连接不良或短路。
4. 接线端子连接牢靠。
在进行电源线接线过程中，需要保证每根线的接线端子连接牢靠，不得出现松动或接触不良的情况。
5. 绝缘处理。
所有电源线连接完毕后，应对连接处进行绝缘处理，防止因为误碰或环境因素导致的电气事故。
6. 引线长度合适。
在进行连接电源线时，应控制引线长度合适，不得使用过长或过短的线路，避免造成线路折弯或过于松弛。
7. 安全检查。
在进行电源线连接后，应对连接处进行严格的安全检查，包括绝缘测试、线路通断测试等，确保连接正常无误后才能通电使用。
四、质量控制1. 严格按照国家规定的标准进行电源线选材，并保证材料的质量符合要求。
2. 对每一根电源线进行质量检测，包括绝缘强度测试、导通测试等，确保每根电源线都符合标准要求。
3. 安装过程中需要对接线盒和接线端子进行质量把关，确保安装位置稳固，接线端子连接牢靠，不得出现松动、脱落等情况。
vrv施工工艺及技术措施主要施工工艺及技术措施一、空调工程施工工艺1、空调系统管道及设备安装1）冷媒管安装●冷媒管管径大于20mm时，支吊架的间距不应大于1。
5m；冷媒管管径小于20mm时，支吊架的间距不应大于1m.●铜管切割必须采用专用切割刀具，避免管口产生毛刺。
●必须保证冷媒管内的清洁干燥、需用氮气吹净。
●为避免空气里杂质对冷媒管的氧化作用，在采用钎焊时应对冷媒管用氮气吹净,使用氮气替换冷媒管内的空气。
●在冷媒管与设备连接时，应对冷媒管进行包扎封盖，防止水份、脏物或灰尘等杂质进入冷媒管内。
●封盖冷媒管可采用未端钎焊的方法或PVC带子包扎的方法。
●冷媒管必须选用满足JIS标准要求的去氢磷铜无缝管.●冷媒管的钎焊方法应采取向下或水平侧向进行，应尽可能避免仰焊。
●液管和气管端管必须注意装配方向和角度，以免油的回流或积蓄。
●冷媒管的联接形式可采用扩口联接和法兰联接.●冷媒管道的长度不得超过300m。
●室外机高于室内机时最大高度差不得超过50m。
●室内机高于室外机时最大高度差不得超过40m。
●室内机相互之间最大高度差不得超过15m。
●系统第一级分支距最远室内机的最远距离不得超过40m.2)室外机的安装●有关设备要汇同有关人员共同对设备进行开箱点件,办理移交手续。
●检查设备在运输过程中是否受到损伤.●检查设备尺寸和基础预留尺寸是否相符，确认无误后按土建预留标记对基础标高和中心线进行确认划线。
●设备二次搬运过程中一定要避免损伤.●室外机务必固定牢固,室外机与基础垫橡胶减振，室外机的位置应便于维护。
●为便于室外机散热及减少噪音传播方向，室外机风扇吹出侧背向建筑立面。
●室外机的吊装需争取总包及甲方的支持，提供塔吊或室外施工设备。
3)室内机安装●安装前核对设备型号。
●悬挂室内机的吊架要稳定牢固.●留下足够的安装空间以供检修,检修口应不小于450*450mm.●相对于天花板表面保持水平，水平度在±1mm之内.●机身必须与天花板可见接处呈平行线.●将吊挂框固定在悬吊螺栓上，牢固拧紧上下两个螺帽，在螺帽下要使用垫圏。
大金空调机RHX224SY1PRHX280SY1PRHX335SY1PRHX380SY1PRHX430SY1P 安装说明书图 16图 20图 19图 21图24图 22图 23图 25图 26图 27图 281芦廾傍苧慕朕村1.念冱 (1)1-1.安全注意事项.....................................11-2.特别注意事项.....................................21-3.废弃物的处理.....................................22.介绍. (2)2-1.怏栽.............................................22-2.炎彈附属品.......................................32-3.僉塘周...........................................32-4.室宝嚥窮賑号鯉...................................32-5.主要构成部件.....................................32-6.安装流程.........................................33.僉夲芦廾了崔.........................................34.腎距字議殊臥嚥衣塰...................................45.腎距字議芦慧.........................................46.运输用金属件的拆卸(仅280.335型)...................47.崙絶質塘砿. (5)7-1.僉夲塘砿可創及制冷剂分歧组件.....................57-2.芦廾塘砿扮勣契峭麟半.............................57-3.銭俊塘砿.........................................57-4.崙絶質塘砿議銭俊.................................57-5.銭俊訟箭.........................................78.⑬魁塘㌔ (9)8-1.电源电路，安全装置和电线要求......................98-2.系统配线举例.....................................98-3.主要配线流程.....................................98-4.传送线的连接....................................108-5.电源线的连接....................................108-6.机内配线........................................119.气密试验和真空干燥. (11)9-1.准备............................................119-2.气密试验和真空干燥方法..........................1110.配管的隔热..........................................1111.空调设备与安装情况的检测............................1212.添加制冷剂和试运转. (12)12-1.充填前.........................................1212-2.追加制冷剂的充填和试运转的方法.................1313.现场设定.. (15)13-1.无需通电的现场设定.............................1513-2.通电后的现场设定...............................1514.編塰廬. (15)14-1.试运转前.......................................1514-2.试运转.........................................1514-3.试运转后的检查.................................1515.制冷剂泄漏时的注意事项 (15)1.念冱•緩葎寄署巷望腎距字議芦廾傍苧慕，安装空调机前请仔细阅读此安装说明书并按照说明事项进行安装。

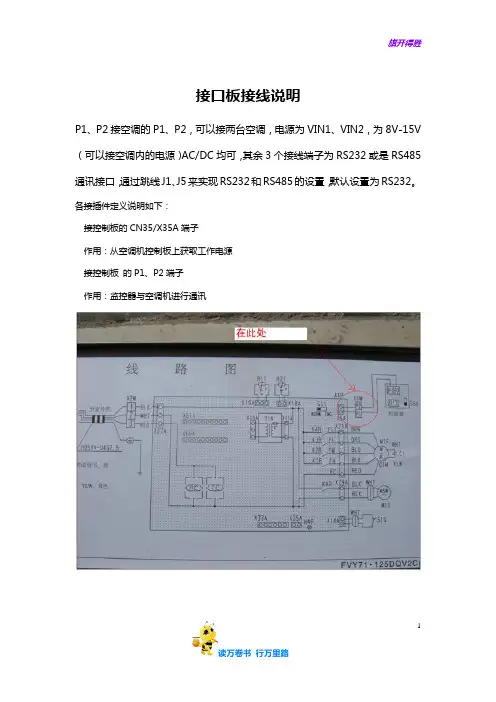

接口板接线说明
P1、P2接空调的P1、P2，可以接两台空调，电源为VIN1、VIN2，为8V-15V （可以接空调内的电源）AC/DC均可，其余3个接线端子为RS232或是RS485通讯接口，通过跳线J1、J5来实现RS232和RS485的设置，默认设置为RS232。
各接插件定义说明如下：
接控制板的CN35/X35A端子
作用：从空调机控制板上获取工作电源
接控制板的P1、P2端子
作用：监控器与空调机进行通讯
1
注意：在中间接线端接入线，千万不要断开原连接
2
附件A
通讯协议
一、接口通讯参数
方式：RS485/RS232
速率：9600bps
字帧格式：1起始位、8数据位、1停止位、无奇偶校验
二、数据帧格式
3
数据校验为1字节，它是从地址字开始到信息字节（包含信息段字节）所有单字节的算术累加和。
三、命令解析
1、读取地址：
命令
正确返回
CHK=XXH+02H+02H+XXH
错误返回
4。
空调的原理及接线方法
空调的原理是通过空调系统中的压缩机、蒸发器、冷凝器、电控制等组件进行热交换和湿度调节，以达到调节室内温度和湿度的目的。
空调系统的接线方法是根据不同的使用场所和需求而有所不同。
一般情况下，空调系统主要包括电源接线、压缩机接线、风机接线、电控制接线等几个方面。
电源接线是指将空调系统与电力供应系统进行连接，一般需要接入主电源断路器，并进行正确地线的接入，确保安全可靠的供电。
压缩机接线是将压缩机与电源接线盒进行连接。
压缩机是空调系统中的核心部件，负责压缩制冷剂，使其变成高温高压气体。
在接线时，需要根据压缩机的额定电流和电压进行正确的接线，并注意接线的牢固和绝缘性能。
风机接线是将室内机和室外机中的风扇与电源接线盒进行连接。
风扇负责将冷热空气通过蒸发器和冷凝器进行热交换，并将温度调节过的空气送回室内或排出室外。
在接线时，需要根据风扇的类型和额定电流进行正确的接线，并注意接线的牢固和绝缘性能。
电控制接线是将空调系统中的各种传感器、开关、控制器等设备与电源接线盒进行连接。
电控制主要负责监测室内外环境的温度、湿度等参数，并根据设定的工
作模式进行控制和调节。
在接线时，需要根据电控设备的类型和接线要求进行正确的接线，并注意接线的牢固和绝缘性能。
空调接线原理空调接线原理是指空调设备内部各个部件之间的连接方式和工作原理。
正确的接线原理能够保证空调设备的正常运行，同时也能够提高设备的效率和安全性。
在空调维修和安装过程中，了解空调接线原理是非常重要的，下面将详细介绍空调接线原理的相关内容。
首先，空调的接线原理与空调的种类有关。
目前市面上常见的空调种类有中央空调、家用空调和商用空调等。
不同种类的空调在接线原理上会有一些区别，但总体原理是相似的。
空调的接线原理主要包括电源线的连接、控制线的连接以及各个部件之间的连接。
在空调的接线原理中，电源线的连接是最基础的部分。
一般来说，空调设备会有专门的电源线接口，用户只需要将电源线插入相应的接口中即可。
在接线时，需要注意电源线的极性，确保接线正确，避免出现电路短路等问题。
控制线的连接是空调接线原理中的另一个重要部分。
控制线主要用于连接空调设备的控制面板和各个控制部件，如风机、压缩机等。
通过控制线的连接，空调设备可以实现各种功能，如制冷、制热、送风等。
在连接控制线时，需要根据空调设备的说明书，准确连接各个控制部件，确保控制线的连接正确可靠。
此外，空调接线原理还涉及到各个部件之间的连接。
空调设备内部包括多个部件，如压缩机、蒸发器、冷凝器、风机等。
这些部件之间需要通过电线连接起来，形成一个完整的电路。
在连接各个部件时，需要根据空调设备的电路图，准确连接各个部件，确保电路连接正确，避免出现故障。
总的来说，空调接线原理是空调设备运行的基础，正确的接线原理能够保证空调设备的正常运行，同时也能够提高设备的效率和安全性。
在进行空调维修和安装时，了解空调接线原理是非常重要的。
希望本文对大家了解空调接线原理有所帮助。
