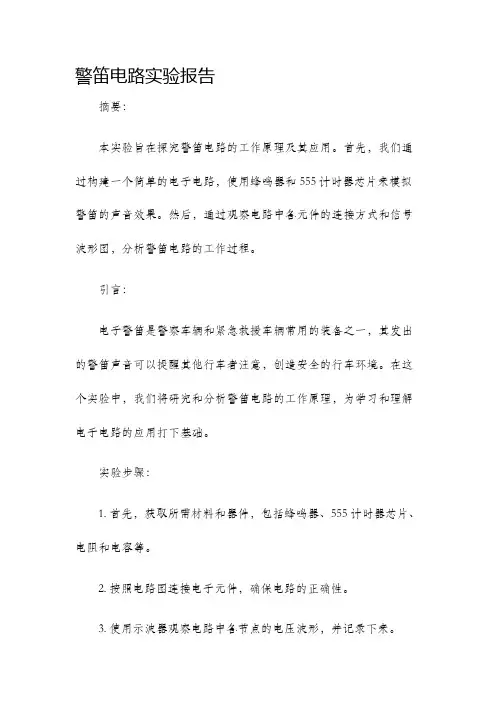

警笛电路实验报告摘要：本实验旨在探究警笛电路的工作原理及其应用。
首先，我们通过构建一个简单的电子电路，使用蜂鸣器和555计时器芯片来模拟警笛的声音效果。
然后，通过观察电路中各元件的连接方式和信号波形图，分析警笛电路的工作过程。
引言：电子警笛是警察车辆和紧急救援车辆常用的装备之一，其发出的警笛声音可以提醒其他行车者注意，创造安全的行车环境。
在这个实验中，我们将研究和分析警笛电路的工作原理，为学习和理解电子电路的应用打下基础。
实验步骤：1. 首先，获取所需材料和器件，包括蜂鸣器、555计时器芯片、电阻和电容等。
2. 按照电路图连接电子元件，确保电路的正确性。
3. 使用示波器观察电路中各节点的电压波形，并记录下来。
4. 调整电阻和电容的数值，观察电路的响应和警笛声音的变化。
5. 根据实验结果，分析警笛电路的工作原理和特点。
实验结果与分析：在实验过程中，我们发现通过改变电阻和电容的数值，可以调节电路中555计时器芯片的输出频率和占空比，从而控制蜂鸣器发出不同频率和音调的声音。
通过调整电容的数值，可以改变警笛声音的变化速度。
警笛电路实际上是由555计时器芯片构成的多谐振荡电路。
通过调整不同的电容和电阻数值，可以改变电路的频率和占空比，从而实现不同音调和声音效果。
在实验中，我们通过改变电容和电阻的数值来调整警笛电路的音调和变化速度。
除了在警车中使用，警笛电路还常用于其他领域，比如汽车报警系统、安防系统以及娱乐设备中。
通过学习和理解警笛电路的工作原理，可以帮助我们设计更加高效和创新的电子电路。
结论：通过本次实验，我们成功构建了一个警笛电路并观察了其工作过程。
通过调节电容和电阻的数值，我们可以自由地控制警笛声音的频率和变化速度。
警笛电路的应用广泛，可以用于警车、汽车报警系统以及其他各种安防和娱乐设备中。
然而，在进行实际应用时，我们需要注意警笛声音对人耳可能产生的不适影响，因此在合适的场景和环境下使用。
此外，警笛电路的设计需要考虑电路的功耗和稳定性等因素。
一、转向灯及危险报警灯电路在汽车起步、转弯、变更车道或路边停车时，需要打开转向信号灯以表示汽车的趋向，提醒周围车辆和行人注意。

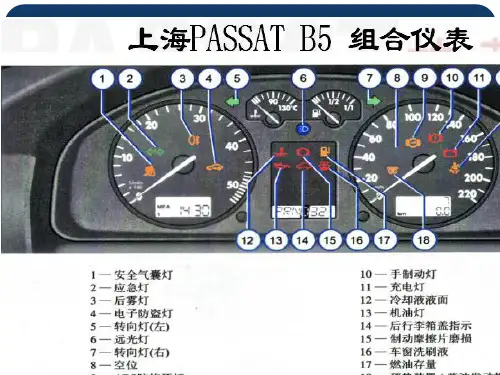

转向信号灯系统由闪光继电器（简称闪光器）、转向开关、转向灯和转向指示灯等组成。
当接通危险报警信号开关时，所有转向信号灯同时闪烁，表示车辆遇紧急情况，请求其他车辆避让。
根据GB 7258—1997 机动车运行安全技术条件》规定，危险报警灯操纵装置不得受点火开关控制。
转向灯闪烁是由闪光器控制电流通断实现的，闪光频率规定为1.5HZ±0.5HZ。
有的车转向信号闪光器和危险报警闪光器共用，例如TJ7100轿车，如图6－20所示，还有的车转向信号闪光器和危险报警闪光器单独设置，例如切诺基汽车，如图6－21所示。
二、闪光器的工作原理常见闪光器有电容式、翼片式、晶体管式三类（图6－22）。
翼片式和带继电器的晶体管式闪光器结构简单体积小、闪光频率稳定、监控作用明显、工作时伴有响声，故被广泛使用。
1．电容式闪光器电容式闪光器结构如图6－23所示，它由一只大容量电解电容器和双线圈继电器组成。
工作原理：接通转向灯开关（左或右）后，串联线圈经触点、转向信号灯构成回路，且电流较大。
产生较强磁场，吸动衔铁，使触点张开。
此过程中，串联线圈通电时间极短，转向信号灯不亮。
触点张开后电容器经串联线圈、并联线圈、转向灯开关、转向灯及转向指示灯构成充电回路．由于充电电流很小，此时转向灯与转向指示灯不亮。
触点在串并联线圈的合成磁场（方向相同）作用下，仍保持张开状态。
电容器充足电后．并联线圈电流消失，铁心吸力减小，触点在复位弹簧作用下闭合，转向灯与转向指示灯亮；同时，电容器经并联线圈及触点放电，由于串联线圈与并联线圈磁场方向相反，铁心吸力极小，触点保持闭合状态。
当电容器放电结束后，并联线圈电流消失，在串联线圈磁场作用下，触点再次张开，转向灯与转向指示灯变暗，电容器再次充电。
如此周而复始，转向灯与转向指示灯不停地以此频率闪烁。

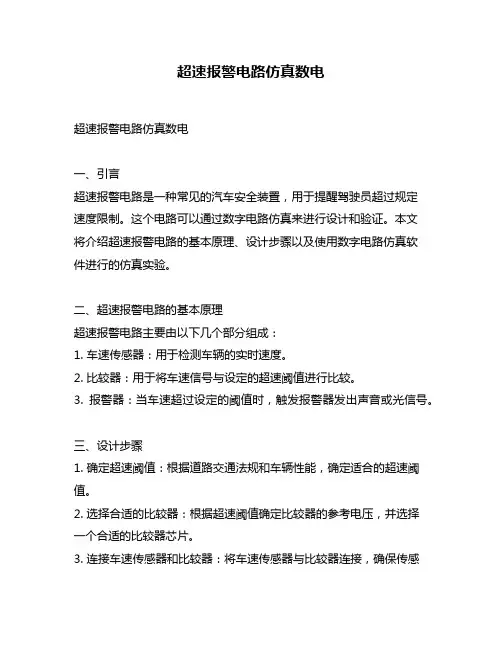

超速报警电路仿真数电超速报警电路仿真数电一、引言超速报警电路是一种常见的汽车安全装置，用于提醒驾驶员超过规定速度限制。
这个电路可以通过数字电路仿真来进行设计和验证。
本文将介绍超速报警电路的基本原理、设计步骤以及使用数字电路仿真软件进行的仿真实验。
二、超速报警电路的基本原理超速报警电路主要由以下几个部分组成：1. 车速传感器：用于检测车辆的实时速度。
2. 比较器：用于将车速信号与设定的超速阈值进行比较。
3. 报警器：当车速超过设定的阈值时，触发报警器发出声音或光信号。
三、设计步骤1. 确定超速阈值：根据道路交通法规和车辆性能，确定适合的超速阈值。
2. 选择合适的比较器：根据超速阈值确定比较器的参考电压，并选择一个合适的比较器芯片。
3. 连接车速传感器和比较器：将车速传感器与比较器连接，确保传感器能够准确地提供车辆速度信号给比较器。
4. 连接报警器：将比较器的输出连接到报警器，以触发报警器的工作。
四、数字电路仿真软件数字电路仿真软件是一种用于模拟和验证数字电路设计的工具。
常见的数字电路仿真软件包括Multisim、Proteus等。
这些软件可以帮助工程师在设计阶段进行验证，节省时间和成本。
五、使用Multisim进行超速报警电路仿真实验1. 打开Multisim软件，并创建新的电路设计文件。
2. 选择合适的元件：在元件库中选择车速传感器、比较器和报警器等元件，并将它们拖放到工作区。
3. 连接元件：使用导线工具将车速传感器与比较器以及比较器与报警器相连接。
4. 设置元件参数：双击每个元件，设置其参数，如超速阈值、参考电压等。
5. 运行仿真实验：点击仿真按钮，运行仿真实验并观察结果。
6. 优化设计：根据实验结果，对电路进行必要的调整和优化，直到达到预期效果。
六、总结通过以上步骤，我们可以使用数字电路仿真软件进行超速报警电路的设计和验证。
这种仿真方法可以帮助工程师在设计阶段发现和解决问题，并最终得到一个可靠和有效的超速报警电路。
丰田卡罗拉转向与危险警告灯电路分析与检修发布时间：2021-06-08T16:06:35.910Z 来源：《基层建设》2021年第5期作者：徐义国[导读] 摘要：汽车转向与危险警告灯是汽车运动方向和车身状态的表示信号，关系着汽车的安全问题。
深圳技师学院深圳 518116摘要：汽车转向与危险警告灯是汽车运动方向和车身状态的表示信号，关系着汽车的安全问题。
本文主要介绍了一汽丰田卡罗拉轿车转向与危险警告灯电路的工作原理，常见故障以及故障排除方法。
关键词：丰田卡罗拉；转向与危险警告灯；电路分析；故障在汽车起步、转弯、变更车道或路边停车时，需要打开转向信号灯以表示汽车的趋向，提醒周围车辆和行人注意；当接通危险报警信号开关时，所有转向信号灯同时闪烁，表示车辆遇紧急情况，请求其他车辆避让。
本文主要分析和探讨了一汽丰田卡罗拉轿车转向与危险警告灯电路的工作原理，常见故障以及故障排除方法，希望为维修人员提供借鉴和帮助。
1 转向与危险警告灯电路分析一汽丰田卡罗拉轿车转向与危险警告灯电路主要由闪光继电器（简称闪光器）、转向信号开关、危险警告开关、转向灯和转向指示灯等组成。
卡罗拉转向与危险警告灯电路主要由转向信号闪光灯继电器控制，电路如图1所示。
此车使用的转向信号闪光灯继电器为8脚的类型，工作原理与普通3脚式闪光继电器有所不同，其工作原理为：1.1 左转向信号灯工作原理：当打开左转向信号灯开关时，转向开关E8（E60）的A15（B5）脚与A12（B7）脚接通，转向信号闪光器接到一个左转向信号，信号电路为：转向信号闪光器的5脚→前照灯变光开关总成E8（E60）的A15（B5）脚→前照灯变光开关总成E8（E60）的A12（B7）脚→E1搭铁。
此时，闪光继电器内部左转向触点闭合。
左转向信号灯主电路为：蓄电池“+”→点火开关IG→10A-2号ECU-IG保险丝→转向信号闪光器的1脚→转向信号闪光器的3脚→左前转向信号灯、左侧转向信号灯、左后转向信号灯和左转向信号指示灯→搭铁。
