磁粉检测报告填写说明及考核注意事项

磁粉检测作业指导书磁粉检测作业指导书（上）一、前言磁粉检测是一种常用的无损检测方法，广泛应用于工业领域。

为了确保磁粉检测工作的顺利进行，制定一份详细的作业指导书是必要的。

本指导书旨在提供磁粉检测操作流程及注意事项的指导，以保证检测结果的准确性和可靠性。

二、磁粉检测操作流程1. 准备工作（1）检查磁粉检测设备与试剂的有效期，确保设备和试剂均处于正常工作状态。

（2）检查被检测物表面是否平整、干净。

如有必要，进行清洗和打磨处理，以便更好地展示缺陷。

（3）选择合适的磁粉涂布方法，可以是湿法或干法，根据实际情况进行选择。

2. 磁粉涂布（1）根据被检测物材质和形状的不同，选择适合的磁粉涂布工艺。

确保磁粉能够均匀地覆盖在被检测物表面。

（2）在涂布过程中，要确保涂布量和均匀度的控制，避免过多或过少的磁粉涂布。

过多的涂布会产生过背景的反应，影响缺陷信号的检测，过少的涂布则可能导致缺陷的漏报。

3. 磁化操作（1）选择合适的磁化方法，可以是交流磁化、直流磁化或半周期磁化，根据所需检测灵敏度和被检测物的特点进行选择。

（2）在磁化过程中，要确保磁场的强度和方向符合要求。

磁场过弱或方向不正确都会影响缺陷信号的检测效果。

（3）磁化操作结束后，要将磁化电流或磁化设备恢复到初始状态，以免对下一次磁化产生干扰。

4. 检测结果评定（1）对被检测物进行细致的观察和评定，根据磁粉上出现的反应信号，判断是否存在缺陷。

（2）根据需求和规范要求，对不同类型的缺陷进行分类和评级。

（3）记录检测结果，编制检测报告。

报告中应包含被检测物的详细信息、检测方法和结果等内容。

三、磁粉检测注意事项1. 安全注意事项（1）进行磁粉检测前，要戴好个人防护装备，包括眼镜、手套、防护服等。

（2）避免磁粉直接接触皮肤和呼吸道，避免误食或吸入磁粉。

（3）注意使用磁化设备时的安全操作，避免电击和其他意外事故的发生。

2. 检测环境要求（1）磁粉检测应在合适的环境条件下进行，避免强光、风、震动等外界环境因素对检测结果的影响。

磁粉检测作业指导书一、背景介绍磁粉检测是一种常用的无损检测方法，广泛应用于金属材料的表面缺陷检测。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保磁粉检测作业的准确性和可靠性。

二、设备和材料准备1. 磁粉检测设备：包括磁粉检测机、磁粉喷枪、磁粉颗粒等。

2. 检测样品：金属材料，如钢板、铸件等。

3. 清洁剂：用于清洁样品表面，确保无杂质干扰。

三、操作步骤1. 准备工作a. 将磁粉检测机连接至电源，并确保电源正常工作。

b. 检查喷枪和颗粒容器，确保其完好无损。

c. 清洁样品表面，去除杂质和油脂。

d. 准备工作区域，确保无干扰和安全。

2. 磁粉喷洒a. 将磁粉颗粒倒入喷枪的颗粒容器中。

b. 调整喷枪的喷粉量和喷粉角度，确保均匀喷洒在样品表面。

c. 喷洒磁粉时，要保持喷枪与样品表面的距离适当，通常为30-45cm。

d. 喷洒完毕后，检查样品表面是否均匀覆盖磁粉。

3. 磁化a. 将磁粉检测机设置为磁化模式，并调整磁化电流和磁化时间。

b. 将样品放置在磁化区域内，确保样品与磁化线圈之间的距离符合要求。

c. 开始磁化，确保磁化电流和时间的准确性。

d. 磁化完毕后，关闭磁化电源。

4. 观察和评估a. 使用磁粉检测仪器进行观察，检查样品表面是否浮现磁粉会萃。

b. 根据磁粉会萃情况，评估样品是否存在缺陷。

c. 根据评估结果，判断样品是否合格，并记录相关数据。

5. 清洁和保养a. 清洁喷枪和颗粒容器，确保下次使用前无残留磁粉。

b. 清洁磁粉检测机，确保其正常工作和长期使用。

四、注意事项1. 操作人员应熟悉磁粉检测方法和设备，确保操作的准确性和安全性。

2. 检测样品应清洁干净，以避免杂质对检测结果的干扰。

3. 喷洒磁粉时要均匀覆盖样品表面，避免浮现漏喷或者过量喷洒的情况。

4. 磁化电流和时间应根据样品的特性和要求进行调整，确保磁化效果良好。

5. 在观察和评估过程中，应子细观察磁粉会萃情况，准确判断样品的缺陷情况。

6. 清洁和保养工作应定期进行，以确保设备的正常工作和寿命。

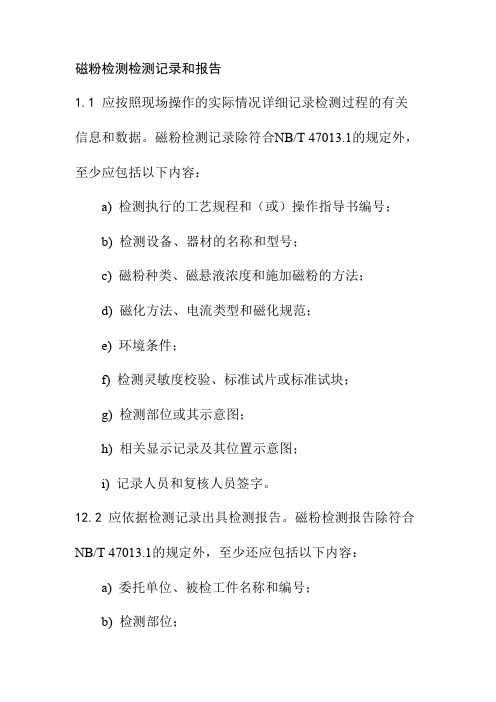

磁粉检测检测记录和报告
1.1 应按照现场操作的实际情况详细记录检测过程的有关信息和数据。

磁粉检测记录除符合NB/T 47013.1的规定外，至少应包括以下内容：
a) 检测执行的工艺规程和（或）操作指导书编号；
b) 检测设备、器材的名称和型号；
c) 磁粉种类、磁悬液浓度和施加磁粉的方法；
d) 磁化方法、电流类型和磁化规范；
e) 环境条件；
f) 检测灵敏度校验、标准试片或标准试块；
g) 检测部位或其示意图；
h) 相关显示记录及其位置示意图；
i) 记录人员和复核人员签字。

12.2 应依据检测记录出具检测报告。

磁粉检测报告除符合NB/T 47013.1的规定外，至少还应包括以下内容：
a) 委托单位、被检工件名称和编号；
b) 检测部位；
c) 检测结果、质量等级评定；
d) 报告签发及日期。

火力发电厂磁粉检测作业指导书【作业指导书】一、作业目的火力发电厂磁粉检测是对设备表面或焊缝等进行缺陷检测的一种非破坏性检测方法。

本作业指导书旨在指导火力发电厂磁粉检测作业的安全操作，提高作业效率和质量。

二、作业范围本作业指导书适用于火力发电厂各类设备、管道和焊缝等的磁粉检测作业。

三、作业准备1. 确认作业区域的安全性和通风状况。

2. 根据作业对象的类型和要求选择合适的磁粉检测方法和设备。

3. 检查并确保磁粉检测设备和试剂的完好性，如有损坏或过期，请及时更换。

4. 配备必要的个人防护装备，包括防护眼镜、手套、防尘口罩等。

四、安全操作1. 在进行磁粉检测作业前，必须对设备进行适当的清洁和预处理，确保表面无油污、灰尘和涂层等。

2. 根据作业对象的形状和要求，选择合适的磁粉涂覆方法，如喷涂、刷涂或浸涂等，并确保涂覆均匀。

3. 磁粉试剂一般为可磁化的颗粒状物质，应根据实际情况选择合适的试剂，并正确按要求配制和稀释。

4. 在喷涂磁粉试剂时，要保持喷涂器与作业对象的适当距离和喷涂速度，避免试剂浓度不均匀或喷涂过多。

5. 对于焊接缝的磁粉检测，应根据焊缝形状和尺寸选择合适的磁粉检测方法，如表面法、长缝法或环绕法等。

6. 磁粉检测时要注意作业环境的干净和安静，避免影响试剂的分布和检测结果。

7. 在检测过程中，要密切观察磁粉试剂的行为和反应，及时判断是否存在缺陷，并注意防止试剂干燥脱落。

8. 对于检测到的缺陷，应及时记录和标示，并按照相应的标准和规范进行评定和处理。

五、作业注意事项1. 作业人员必须经过专业培训和合格考核，具备相应的知识和技能。

2. 在进行磁粉检测作业时，严禁饮食和吸烟，避免污染作业对象或试剂。

3. 遵守相关安全规定，正确使用和储存磁粉试剂和设备，避免火源和静电产生。

4. 作业前要对作业对象的表面进行仔细观察和清理，确保无遮挡和遮蔽物。

5. 在作业完成后，要及时清理和回收使用过的磁粉试剂和废弃物。

6. 作业期间如发现异常情况，应立即停止作业，并采取相应的紧急措施，如报告上级、处理泄漏等。

磁粉检测作业指导书1. 作业目的磁粉检测是一种常用的无损检测方法，用于检测金属材料表面和近表面的裂纹、缺陷等。

本作业指导书的目的是提供一套标准的操作流程，确保磁粉检测作业的准确性和可靠性。

2. 作业准备2.1 设备准备- 磁粉检测仪：确保仪器正常工作，校准仪器，检查电源和连接线路。

- 磁粉：根据被检材料的特性选择合适的磁粉，确保磁粉的质量和新鲜度。

- 磁粉喷枪：检查喷嘴是否清洁，喷嘴孔径是否合适。

- 磁场发生器：检查磁场的强度和均匀性。

2.2 环境准备- 清洁度：确保被检材料表面干净，无油污、灰尘等杂质。

- 照明：提供足够的光线，以便观察被检材料表面的缺陷。

- 温度和湿度：控制适宜的温度和湿度，以确保磁粉的粘附性和流动性。

3. 检测步骤3.1 准备工作- 将被检材料放置在平整的工作台上，并进行表面清洁。

- 根据被检材料的特性选择合适的磁粉，并将磁粉倒入磁粉喷枪中。

- 检查磁场发生器的工作状态，确保磁场的强度和均匀性。

3.2 磁粉喷洒- 将磁粉喷枪与磁场发生器连接，并将喷嘴对准被检材料表面。

- 以适当的喷洒距离和速度，均匀地喷洒磁粉于被检材料表面，确保磁粉能够充分覆盖整个检测区域。

3.3 磁化- 打开磁场发生器，产生适当的磁场强度和方向，使被检材料磁化。

- 确保磁场的均匀性，避免出现磁场漏磁或偏磁的情况。

3.4 观察和评估- 使用合适的照明条件，观察被检材料表面的磁粉沉积情况。

- 注意观察磁粉沉积的形状、颜色和密度等特征，并对可能的缺陷进行评估。

3.5 清洁和保养- 检测结束后，清洁被检材料表面的磁粉残留物。

- 清洁和维护磁粉检测仪器和设备，确保其正常工作状态。

4. 安全注意事项- 操作人员应穿戴适当的个人防护装备，包括手套、护目镜等。

- 操作过程中要注意避免磁粉进入眼睛、口腔、鼻腔等部位。

- 避免操作过程中出现火花、明火等可能引发火灾的情况。

- 操作结束后，将废弃的磁粉和废液妥善处理，避免对环境造成污染。

磁粉检测操作指导书操作指导书填写说明1、“工程名称”按委托单填写。

2、“委托单位”是指与我公司签订无损检测合同的单位或其授权的单位，负责办理委托事宜。

3、“操作指导书编号”一般为流水顺序号，可根据单位的质量管理要求填写。

4、检件状况（1）“检件名称”按委托单填写，其中管道填写管道编号和介质；设备填写设备位号和设备名称；对于板材或锻件填写“板材”或“锻件”。

（2）“检件编号”按委托单编写，其中管道填写管道编号或预制管段编号、设备填写设备位号，炉管填写炉位号与炉管区段号；板材填写进厂编号；锻件填锻件编号。

（3）“检件类别”按委托单编写，根据不同的验收规范，管道可填写GC1、GC2或者SHA、SHB等、设备填写Ⅰ、Ⅱ、Ⅲ；（4）“检件规格”按委托单和受检件图样或工艺文件规定的尺寸填写，其中设备应填写设备内径×壁厚；管道应填写管子外径×壁厚；同一管道编号中所检验的不同规格均应逐一填写；板材用长×宽×板厚表示；锻件按外形尺寸用直径×长度或长×宽×厚表示。

（5）“检件材质”按委托单填写，其中同一台设备或同一管道编号中所检验的不同材质应逐一填写：（6）“焊接方法”按委托单或焊接工艺文件规定的焊接方法填写，如手工焊、埋弧自动焊、氩弧焊等。

板材和锻件杠划，表示不适用。

（7）“坡口型式”指检测部位焊缝的坡口型式，按委托单或焊接工艺文件规定填写，如V形、U形、X形等。

其他检测对象杠划。

（8）“表面状态”系指喷砂、打磨、机加工、轧制、漆面等；（9）“热处理状态”根据受检件是否需要热处理，若经过热处理填写“热处理后”，未经热处理填写“热处理前”，受检件不需要热处理的杠划。

5技术要求（1）“检测标准”、“合格级别”、“检测比例”等按委托单要求填写；（2）“检验时机”分别填写焊后（焊后24小时）经外观检查合格、打磨后、热处理后、坡口准备、轧制、锻造，铸造，清根后、堆焊前、压力试验前、后等；（3）缺陷磁痕记录方式：按标准中要求选择一种或数种方式记录：文字描述、草图、照片或透明胶带。

磁粉检测作业指导书一、引言磁粉检测是一种常用的无损检测方法，广泛应用于工业领域，用于检测金属材料表面和近表面的裂纹、缺陷等。

本作业指导书旨在提供磁粉检测作业的详细步骤和操作要点，确保检测的准确性和可靠性。

二、作业准备1. 确保所需设备齐全：磁粉检测仪、磁粉颗粒、磁粉检测剂、照明设备等。

2. 检查设备的工作状态和安全性，确保设备符合要求并处于良好工作状态。

3. 确保操作人员具备相关的技术知识和经验，并了解磁粉检测的原理和方法。

三、作业步骤1. 准备被检测物体：清洁被检测物体表面，确保无油脂、污垢等杂质。

如有必要，进行表面处理，如打磨、去毛刺等。

2. 准备磁粉检测剂：根据被检测物体的材料和要求，选择合适的磁粉检测剂，并按照说明书的要求进行配制。

3. 施加磁场：根据被检测物体的形状和尺寸，选择适当的磁场施加方法，如磁粉喷涂法、电磁线圈法等，确保磁场的均匀性和适当强度。

4. 检测过程：将磁粉检测剂均匀喷撒或浸泡在被检测物体表面，待其渗透进缺陷后，使用照明设备对被检测物体进行观察。

注意观察角度、光线条件和反差，以确保能够清晰地观察到磁粉检测剂的异常反应。

5. 评估和记录：根据磁粉检测的结果，评估缺陷的类型、大小和位置，并进行记录。

可使用标准缺陷图表或其他评估方法进行评估，确保结果的准确性和可比性。

6. 清洁和保养：作业结束后，及时清理和保养磁粉检测设备，确保设备的正常工作和寿命。

四、安全注意事项1. 操作人员必须穿戴符合要求的个人防护装备，如防护眼镜、手套、工作服等。

2. 确保操作环境的通风良好，避免有害气体的积聚。

3. 注意磁粉检测剂的使用和储存，避免直接接触皮肤和吸入。

4. 严禁在没有经过适当训练和授权的情况下进行磁粉检测作业。

5. 在使用磁场时，注意避免磁场对周围设备和人员的影响，确保安全。

五、常见问题及解决方法1. 磁粉检测剂无法渗透进缺陷：可能是因为被检测物体表面有油脂、污垢等杂质，需进行更彻底的清洁。

磁粉检测作业指导书一、引言磁粉检测是一种常用的无损检测方法，广泛应用于工业领域中对金属材料的表面缺陷检测。

本作业指导书旨在为操作人员提供清晰的指导，确保磁粉检测作业的准确性和安全性。

二、作业准备1. 确认所需检测设备和材料的完整性和可用性。

2. 检查磁粉检测设备的电源是否正常，确保仪器工作稳定。

3. 检查磁粉检测剂的储存条件，确保其未过期且符合使用要求。

4. 确保作业现场的环境符合磁粉检测的要求，如温度、湿度等。

5. 确定作业人员的安全装备，包括手套、护目镜、口罩等。

三、作业步骤1. 准备工作：a. 将待检测工件放置在平整、清洁的工作台上。

b. 清洁待检测表面，确保无油脂、灰尘等杂质。

c. 根据工件材料和形状选择适当的磁粉检测方法（湿法或者干法）。

d. 检查磁粉检测设备的校准情况，确保准确性。

2. 磁化工作：a. 湿法：将磁粉检测剂与水按照指定比例混合，制成磁粉悬浮液。

b. 干法：将磁粉检测剂均匀撒布在待检测表面。

c. 将磁粉检测设备的磁场强度调整到适当的水平。

d. 将磁粉检测设备的磁极放置于待检测表面，确保均匀磁化。

3. 磁粉检测：a. 观察待检测表面上的磁粉沉积情况，注意是否存在异常。

b. 使用磁粉检测仪器对磁粉沉积区域进行扫描，记录异常信号。

c. 根据磁粉检测仪器的指示，对异常信号进行评估和分类。

4. 结果判定：a. 根据磁粉检测仪器的指示，判定是否存在缺陷。

b. 对检测结果进行记录，并与相关标准进行比对。

c. 根据检测结果，决定是否需要进行修复或者其他进一步的操作。

四、安全注意事项1. 操作人员必须佩戴个人防护装备，如手套、护目镜、口罩等。

2. 避免磁粉检测剂接触皮肤和眼睛，如有接触，应及时用清水冲洗。

3. 在进行磁化操作时，注意避免磁场对周围金属物品和电子设备的影响。

4. 严禁在未经授权的情况下擅自拆卸或者调整磁粉检测设备。

5. 在作业现场应保持整洁，避免杂物对作业产生干扰。

五、常见问题及解决方法1. 问题：磁粉检测结果不明显。

磁粉检测作业指导书一、引言磁粉检测是一种常用的无损检测方法，适用于发现金属材料表面和近表面的裂纹、疲劳裂纹、疵点等缺陷。

本作业指导书旨在提供磁粉检测的详细步骤和操作要求，以确保检测结果的准确性和可靠性。

二、适用范围本作业指导书适用于磁粉检测工作，包括但不限于以下应用场景：1. 金属制造业中的裂纹检测；2. 航空航天领域中的零部件检测；3. 铁路、桥梁等基础设施的缺陷检测。

三、设备和材料在进行磁粉检测之前，需要准备以下设备和材料：1. 磁粉检测设备：包括磁粉检测仪、磁粉检测头、磁粉喷枪等；2. 磁粉：可选择干粉或湿粉，根据具体情况进行选择；3. 清洁剂：用于清洗被检测物表面的杂质和污垢；4. 检测标记剂：用于标记检测到的缺陷。

四、操作步骤1. 准备工作a. 确保磁粉检测设备的工作状态良好，检查仪器的电源、连接线等是否正常；b. 检查磁粉喷枪和磁粉检测头的磁粉喷洒孔是否堵塞，必要时进行清洗；c. 清洁被检测物表面，确保无杂质和污垢。

2. 磁粉喷洒a. 根据被检测物的材料和形状，选择合适的磁粉喷洒方式，可为干粉喷洒或湿粉喷洒；b. 按照磁粉喷洒设备的操作要求，将磁粉均匀地喷洒在被检测物表面，确保覆盖全面；c. 确保磁粉喷洒过程中的环境条件符合要求，避免风力或湿度对磁粉喷洒的影响。

3. 磁化a. 将磁粉检测头放置在被检测物表面，根据具体情况选择合适的磁化方式，如长槽磁化、环形磁化等；b. 确保磁化过程中的电流和时间符合要求，以获得适当的磁场强度；c. 确保磁化过程中的环境条件稳定，避免外界磁场对磁化效果的干扰。

4. 检测a. 在磁化后的被检测物表面观察，寻找可能存在的裂纹、疲劳裂纹或疵点等缺陷；b. 使用检测标记剂标记检测到的缺陷，以便后续处理和分析；c. 根据检测结果，判断缺陷的类型、大小和位置，并记录相关数据。

5. 后处理a. 清洁被检测物表面，确保磁粉和标记剂的残留物被完全清除；b. 对检测到的缺陷进行分类、编号和记录，以便后续的修复和分析工作；c. 分析检测结果，评估被检测物的可靠性和安全性，制定相应的维修或替换计划。

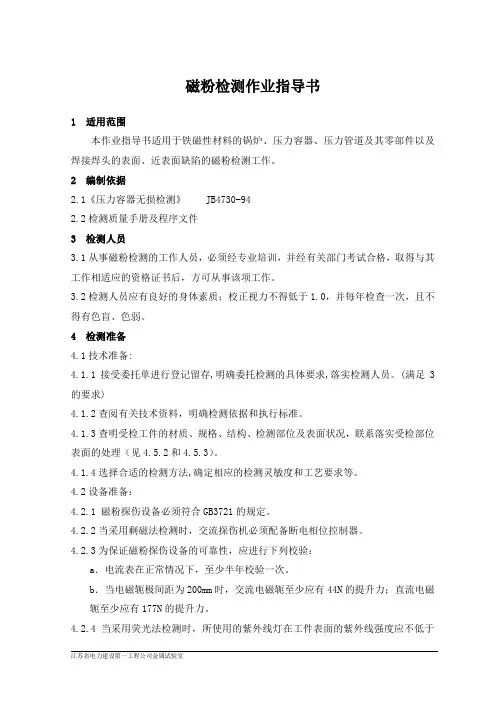

磁粉检测作业指导书1 适用范围本作业指导书适用于铁磁性材料的锅炉、压力容器、压力管道及其零部件以及焊接焊头的表面、近表面缺陷的磁粉检测工作。

2 编制依据2.1《压力容器无损检测》 JB4730-942.2检测质量手册及程序文件3 检测人员3.1从事磁粉检测的工作人员，必须经专业培训，并经有关部门考试合格，取得与其工作相适应的资格证书后，方可从事该项工作。

3.2检测人员应有良好的身体素质；校正视力不得低于1.0，并每年检查一次，且不得有色盲、色弱。

4 检测准备4.1技术准备:4.1.1接受委托单进行登记留存,明确委托检测的具体要求,落实检测人员。

(满足3的要求)4.1.2查阅有关技术资料，明确检测依据和执行标准。

4.1.3查明受检工件的材质、规格、结构、检测部位及表面状况，联系落实受检部位表面的处理（见4.5.2和4.5.3）。

4.1.4选择合适的检测方法,确定相应的检测灵敏度和工艺要求等。

4.2设备准备：4.2.1 磁粉探伤设备必须符合GB3721的规定。

4.2.2当采用剩磁法检测时，交流探伤机必须配备断电相位控制器。

4.2.3为保证磁粉探伤设备的可靠性，应进行下列校验：a．电流表在正常情况下，至少半年校验一次。

b．当电磁轭极间距为200mm时，交流电磁轭至少应有44N的提升力；直流电磁轭至少应有177N的提升力。

4.2.4当采用荧光法检测时，所使用的紫外线灯在工件表面的紫外线强度应不低于1000μW/cm2，紫外线的波长应在0.32-0.40μm的范围内。

紫外线灯的照度应按GB5097的要求，每年进行一次测定。

4.3灵敏度试片：4.3.1 A型灵敏度试片用于测定被检工件表面有效磁场强度和方向，有效检测区以及磁化方法是否正确。

仅适用于连续法。

其灵敏度分高、中、低三档，型号及槽深见下表。

一般使用A-30/100型（即A2）试片。

灵敏度试片注：试片相对槽深表达式中，分子为人工槽深度，分母为试片厚度，单位为μm4.3.2 C型灵敏度试片当检测焊缝坡口等狭小部位，由于尺寸关系，A型灵敏度试片使用不变时，可用C型灵敏度试片。
