KCB系列高温导热油泵安装及拆卸

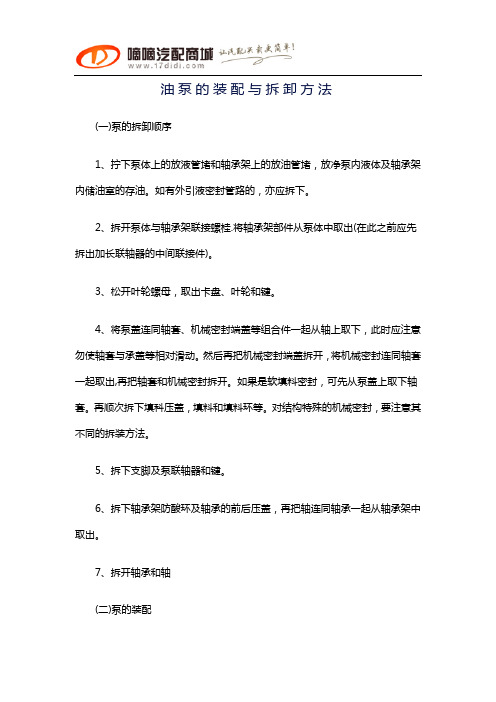

油泵的装配与拆卸方法
(一)泵的拆卸顺序
1、拧下泵体上的放液管堵和轴承架上的放油管堵，放净泵内液体及轴承架内储油室的存油。

如有外引液密封管路的，亦应拆下。

2、拆开泵体与轴承架联接螺桂.将轴承架部件从泵体中取出(在此之前应先拆出加长联轴器的中间联接件)。

3、松开叶轮螺母，取出卡盘、叶轮和键。

4、将泵盖连同轴套、机械密封端盖等组合件一起从轴上取下，此时应注意勿使轴套与承盖等相对滑动。

然后再把机械密封端盖拆开，将机械密封连同轴套一起取出,再把轴套和机械密封拆开。

如果是软填料密封，可先从泵盖上取下轴套。

再顺次拆下填科压盖，填料和填料环等。

对结构特殊的机械密封，要注意其不同的拆装方法。

5、拆下支脚及泵联轴器和键。

6、拆下轴承架防酸环及轴承的前后压盖，再把轴连同轴承一起从轴承架中取出。

7、拆开轴承和轴
(二)泵的装配
泵的装配顺序基本上可按照拆卸顺序的反向进行。

但装配时要注意检查各密封面垫片应完好，并注意切勿漏装垫片和更换不完好的垫片。

1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。

使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。

齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。

公司产品达二十大系列，一万多种规格。

产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。

客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。

2.山东金润源泵业有限公司山东金润源泵业有限公司，是一家集研发、生产、销售、服务于一体的大型特种水泵生产基地。

公司拥有一批高素质的生产设计和行政管理人员，拥有先进的生产加工设备和微机自动测试台，使水泵性能测试达到了国际标准的B级精度。

公司部分产品的叶轮及导流部件均采用不锈钢冲压、拉伸自动焊接成型先进技术及工艺、具有体积小、重量轻、效率高等特点，被国家节能委评为全国优秀节能产品、国家消防产品认证。

公司产品广泛用于锅炉配套、高层建筑供水、医疗机械、食品酿造、船舶、机床、轻工、消防造纸、煤矿等行业及工农业供排水等，畅销全国并批量出口欧、美、亚、非等国家和地区。

3.上海康大泵业制造有限公司上海康大泵业制造有限公司创建于七十年代末期，是国内著名的专业化研发、生产各种水泵、给排水成套设备的企业。

KCB型齿轮输油泵、2CY型齿轮润滑泵
产品概述
KCB型齿轮输油泵适用于输送各种油类,如原油、柴油、润滑油。

配用铜齿轮可输送低闪点液体,如汽油、苯等。

介质温度不超过70℃,如需使用耐高温泵,可同本厂联系配用耐高温材料即可,耐高温泵的使用温度不超过300℃,粘度为5×10-5～1.5×104m2/s不含固体颗粒和纤维物、无腐蚀性的润滑油、重油、工业轻油和食油等油类都可输送。

适用于油库、码头、船舶、工厂、农场、矿山等。

2CY型齿轮润滑泵主要用于各种机械设备中的润滑系统中输送润滑油,用于输送粘度在10°E
,
性能参数。

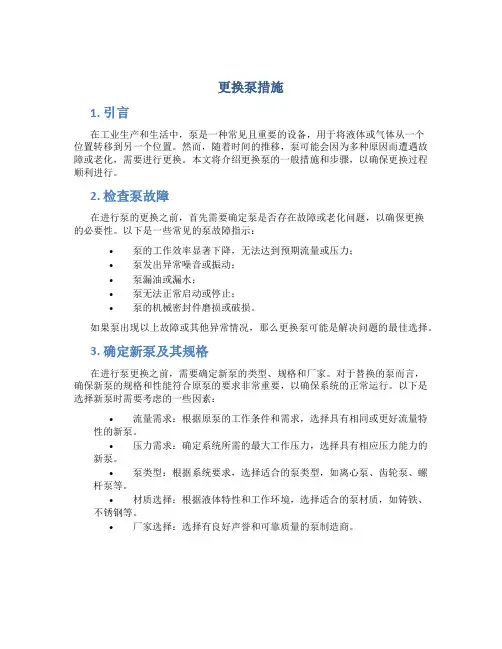

更换泵措施1. 引言在工业生产和生活中，泵是一种常见且重要的设备，用于将液体或气体从一个位置转移到另一个位置。

然而，随着时间的推移，泵可能会因为多种原因而遭遇故障或老化，需要进行更换。

本文将介绍更换泵的一般措施和步骤，以确保更换过程顺利进行。

2. 检查泵故障在进行泵的更换之前，首先需要确定泵是否存在故障或老化问题，以确保更换的必要性。

以下是一些常见的泵故障指示：•泵的工作效率显著下降，无法达到预期流量或压力；•泵发出异常噪音或振动；•泵漏油或漏水；•泵无法正常启动或停止；•泵的机械密封件磨损或破损。

如果泵出现以上故障或其他异常情况，那么更换泵可能是解决问题的最佳选择。

3. 确定新泵及其规格在进行泵更换之前，需要确定新泵的类型、规格和厂家。

对于替换的泵而言，确保新泵的规格和性能符合原泵的要求非常重要，以确保系统的正常运行。

以下是选择新泵时需要考虑的一些因素：•流量需求：根据原泵的工作条件和需求，选择具有相同或更好流量特性的新泵。

•压力需求：确定系统所需的最大工作压力，选择具有相应压力能力的新泵。

•泵类型：根据系统要求，选择适合的泵类型，如离心泵、齿轮泵、螺杆泵等。

•材质选择：根据液体特性和工作环境，选择适合的泵材质，如铸铁、不锈钢等。

•厂家选择：选择有良好声誉和可靠质量的泵制造商。

4. 安装和接驳新泵在安装新泵之前，确保对现有泵进行适当的清洁和检查。

以下是一些安装新泵时需要遵循的步骤和注意事项：1.关闭相关系统和设备：在更换泵之前，确保关闭所有相关系统和设备，以避免安装过程中的意外伤害或损坏。

2.清洁工作区：清洁并清除工作区，以确保工作环境整洁有序。

3.拆卸原泵：根据具体情况，谨慎拆卸原泵，同时注意保护好管道接头和其他相关部件。

4.安装新泵：按照制造商提供的指南和说明书，谨慎地安装新泵。

确保将新泵正确地接驳到管道系统中，包括正确连接电气电缆和液体进出口管道。

需要注意的是，使用合适的工具和技术确保紧固件正确拧紧，以避免泄漏或松动。

中石化下发的高温油泵安全运行要求一、操作要求1. 监控油泵工作状态，确保油泵运行正常，不得发生异常噪音、振动和泄漏等情况。

2. 定期对油泵进行巡检，检查油泵密封件、轴承和滑动部件的磨损情况，及时更换损坏的部件。

3. 操作人员必须接受专业培训，熟悉油泵的操作原理和安全性能，掌握正确的操作方法。

4. 禁止在高温环境下进行油泵的维修保养和清洗工作，必须等待油泵冷却后方可进行。

5. 在开机前，必须检查油泵周围的工作环境是否安全，确保无火焰、易燃和有害气体。

二、润滑要求1. 选用合适的润滑油，根据油泵的规格和工作条件，选择适宜的润滑剂，并保持润滑油的正常油位。

2. 定期检查润滑系统的工作状态，确保润滑油的流动性和润滑性能。

3. 定期更换润滑油，按照说明书和维护手册的规定进行油品更换，确保油品的新鲜度和性能。

三、温度控制要求1. 对高温油泵，必须控制工作温度在允许范围内，严禁超过油泵的额定温度。

2. 在高温环境下，应加强油泵的冷却措施，如增加散热器、喷水冷却等。

3. 定期检查油泵的温度传感器和保护装置，确保其准确可靠性能。

四、安全防护要求1. 油泵必须安装防爆设备，如防爆电机、防爆开关等，保证油泵在高温环境下不会引发火灾和爆炸事故。

2. 定期对防爆设备进行检查和维护，确保其正常工作。

3. 在高温环境下，必须配备适宜的个人防护用品，如防火服、防热手套等，保护操作人员的安全。

五、紧急故障应急措施要求1. 在油泵发生异常情况时，操作人员应立即停止油泵的运行，并及时报告相关负责人。

2. 在油泵发生火灾或爆炸事故时，应立即按照应急预案进行紧急处理，确保人员安全和环境保护。

3. 在紧急情况下，必须熟悉紧急停机和紧急排放油泵的操作方法，及时采取措施防止事故扩大。

六、定期检修要求1. 根据油泵的使用情况，制定定期检修计划，对油泵进行维护保养和检修。

2. 检修时，必须进行全面的清洗、替换损坏零部件和重新调整设备的各项参数。

3. 检修结束后，必须进行试运行和检测，确保油泵的安全性能和工作效果。

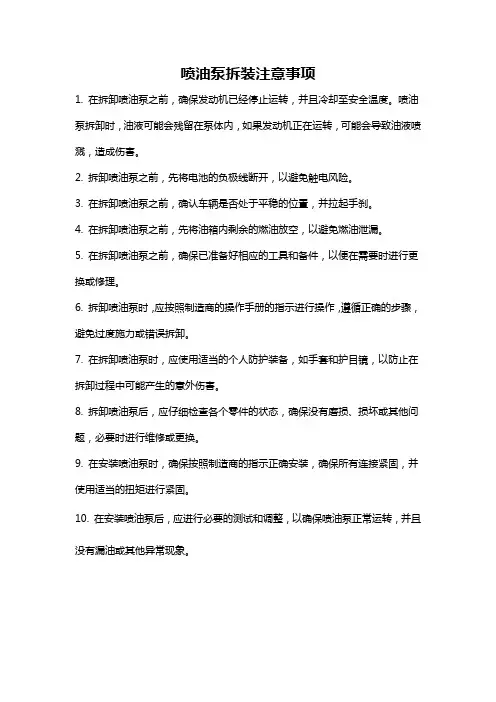

喷油泵拆装注意事项
1. 在拆卸喷油泵之前，确保发动机已经停止运转，并且冷却至安全温度。

喷油泵拆卸时，油液可能会残留在泵体内，如果发动机正在运转，可能会导致油液喷溅，造成伤害。

2. 拆卸喷油泵之前，先将电池的负极线断开，以避免触电风险。

3. 在拆卸喷油泵之前，确认车辆是否处于平稳的位置，并拉起手刹。

4. 在拆卸喷油泵之前，先将油箱内剩余的燃油放空，以避免燃油泄漏。

5. 在拆卸喷油泵之前，确保已准备好相应的工具和备件，以便在需要时进行更换或修理。

6. 拆卸喷油泵时，应按照制造商的操作手册的指示进行操作，遵循正确的步骤，避免过度施力或错误拆卸。

7. 在拆卸喷油泵时，应使用适当的个人防护装备，如手套和护目镜，以防止在拆卸过程中可能产生的意外伤害。

8. 拆卸喷油泵后，应仔细检查各个零件的状态，确保没有磨损、损坏或其他问题，必要时进行维修或更换。

9. 在安装喷油泵时，确保按照制造商的指示正确安装，确保所有连接紧固，并使用适当的扭矩进行紧固。

10. 在安装喷油泵后，应进行必要的测试和调整，以确保喷油泵正常运转，并且没有漏油或其他异常现象。

1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。

使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。

齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。

公司产品达二十大系列，一万多种规格。

产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。

客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。

2.上海博水泵业制造有限公司上海博水泵业制造有限公司,位于上海市奉贤区，是一家专业从事水泵、成套供水设备、电气控制设备的研发、生产、销售的企业。

公司主要生产：水泵、智能化箱式泵站，无负压供水设备、成套供水设备、污水提升泵站、电气控制设备等，产品广泛应用于城市建筑给排水、市政工程、农田水利、消防环保等领域。

公司奉行“节能、环保、为客户解决问题、服务社会”的经营理念，始终把质量和信誉放在企业的第一位，不断锐意进取，铸就客户百分之百满意工程，将联合有志于中国水泵产业发展的各方力量，共同推动中国民族水泵产业发展3.上海康大泵业制造有限公司上海康大泵业制造有限公司创建于七十年代末期，是国内著名的专业化研发、生产各种水泵、给排水成套设备的企业。

油泵的拆装流程英文版：Pump Disassembly and Reassembly Process1. Pump Disassembly PrepEnsure a clean workspace, prepare necessary tools and protective equipment before starting pump disassembly. Turn off the pump's power or fuel supply to prevent accidental activation or injury.2. Residual Oil DrainageDrain residual fuel from the fuel tank through the appropriate drain plug or valve. Be careful not to spill fuel on skin or clothing, and dispose of drained fuel properly.3. Pipeline DisconnectionUsing suitable tools, such as a wrench or pipe clamp, disconnect all pipelines connected to the pump. Ensure that no seals or pipelines are damaged during disassembly.4. Pump Fixture RemovalDepending on the pump's construction, use appropriate tools (e.g., screwdrivers, wrenches) to remove the pump's fixtures, such as screws, nuts, or clamps.5. Pump Disassembly & CleaningCarefully disassemble the pump, separating its internal and external components. Clean all parts with suitable cleaning agents and tools to remove dirt and impurities.6. Internal Component InspectionInspect all internal pump parts, including gears, bearings, seals, etc., for wear,damage, or abnormalities. Replace parts as necessary.7. Pump Reassembly & TestingReassemble the cleaned pump parts in the correct order and manner. Ensure all parts are correctly installed and lubricated, following the manufacturer's recommendations for adjustment and testing.8. Fixture & Pipeline InstallationReinstall the reassembled pump to its original position and securely fix it using appropriate fixtures (e.g., screws, nuts). Then reconnect all previously disconnected pipelines, ensuring secure and leak-free connections.9. Post-Installation TestingAfter completing pump installation, conduct a test to ensure proper operation. Turn on the fuel supply and power, observe the pump's performance, and check for leaks or abnormal noises. Ensure the pump provides adequate fuel supply and make any necessary adjustments.中文版：1. 油泵拆卸准备在开始拆卸油泵之前，确保工作区域清洁，准备好所需的工具和防护设备。

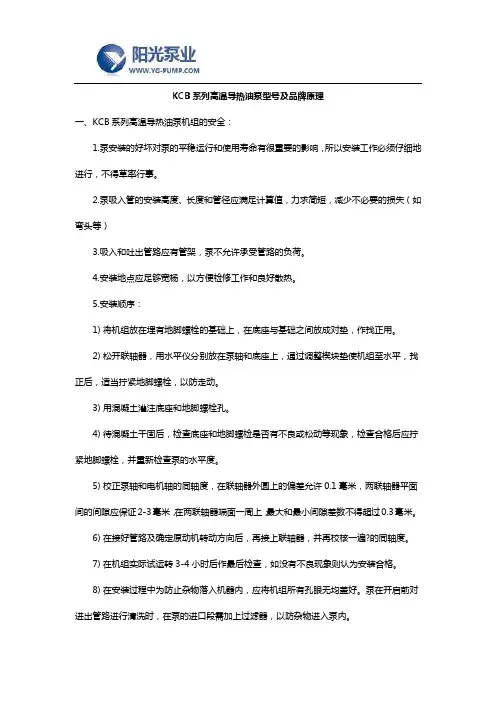

KCB系列高温导热油泵型号及品牌原理一、KCB系列高温导热油泵机组的安全：1.泵安装的好坏对泵的平稳运行和使用寿命有很重要的影响，所以安装工作必须仔细地进行，不得草率行事。

2.泵吸入管的安装高度、长度和管径应满足计算值，力求简短，减少不必要的损失（如弯头等）3.吸入和吐出管路应有管架，泵不允许承受管路的负荷。

4.安装地点应足够宽杨，以方便检修工作和良好散热。

5.安装顺序：1) 将机组放在埋有地脚螺栓的基础上，在底座与基础之间放成对垫，作找正用。

2) 松开联轴器，用水平仪分别放在泵轴和底座上，通过调整楔块垫使机组至水平，找正后，适当拧紧地脚螺栓，以防走动。

3) 用混凝土灌注底座和地脚螺栓孔。

4) 待混凝土干固后，检查底座和地脚螺检是否有不良或松动等现象，检查合格后应拧紧地脚螺栓，并重新检查泵的水平度。

5) 校正泵轴和电机轴的同轴度，在联轴器外圆上的偏差允许0.1毫米，两联轴器平面间的间隙应保证2-3毫米，在两联轴器端面一周上，最大和最小间隙差数不得超过0.3毫米。

6) 在接好管路及确定原动机转动方向后，再接上联轴器，并再校核一遍?的同轴度。

7) 在机组实际试运转3-4小时后作最后检查，如没有不良现象则认为安装合格。

8) 在安装过程中为防止杂物落入机器内，应将机组所有孔眼无均盖好。

泵在开启前对进出管路进行清洗时，在泵的进口段需加上过滤器，以防杂物进入泵内。

二、KCB系列高温导热油泵的拆卸和装配：1.泵的拆卸顺序1) 放净泵内液体及轴承托架内的润滑油。

2) 拧电机固定螺栓，将电机搬离底座，拆下两半联轴器。

3) 拆下泵盖联接，松开轴承座托架螺栓，将泵盖连同轴承托架和转子部份一起从泵体内抽出。

4) 拧下叶轮螺母，拆下叶轮。

5) 拧下泵盖与轴承座螺栓，拆下泵盖。

6) 拧下右端轴承盖螺栓，拆去轴承盖。

7) 拆下轴承档图。

8) 将泵轴从轴承座中压。

9) 在泵轴压出轴承和取下机械密封件动环和"0"形困弹?（不损坏，无须取下）10) 在轴承座内压出静环'力"形圈。

导热油泵操作规程导热油泵是一种常见的工业设备，主要用于热油循环输送、加热等工作。

为了保证设备的稳定运行，必须制定相应的操作规程。

以下是导热油泵的操作规程。

一、设备开机前操作规程1. 检查设备各连接处接头是否紧密，管路是否完好。

2. 检查设备附件的状态，如阀门，指示器是否正常。

3. 检查维修门是否关闭。

4. 检查电气设备的配电箱是否符合要求，主缆是否接好，开关、指示灯是否正常。

5. 检查设备是否有正常的地线。

6. 检查设备是否有足够的导热油，满足循环使用。

7. 确认操作人员是否已经接受培训，有操作经验。

二、设备运行时操作规程1. 在开启设备前，必须先确认加热系统的全部开关处于关闭状态，防止导热油泵空转。

2. 将开关切换到“运行”状态，启动导热油泵。

3. 在泵体进口后面的排气阀门打开之前，不要启动泵。

4. 从泵入口完全注入导热油，并使油流经油泵和加热系统。

5. 在泵体进口后面的排气阀门打开，排出空气和导热油中的气泡，直到出现稳定流动。

排气完成后，关闭排气阀门。

6. 检查各泵的压力表以确保循环系统处于正常操作压力下，如发现压力表不正常，必须停机检查。

7. 检查加热、控制、信号等系统，并确保其处于正常工作状态。

8. 至少每班在泵的各进口处监测温度计温度，如发现温度不正常，及时停机检修。

9. 当需要停机时，先将加热系统的开关切换到“停止”状态，泵的开关切换到“停止”状态，等待泵停止后再关闭导热油阀门。

10. 在清洗导热油泵时，应先排空导热油和压缩空气。

三、设备关机时操作规程1. 停机前，先将加热系统的开关切换到“停止”状态，等待加热系统及设备冷却至正常温度后再切换到“关闭”状态。

2. 关闭泵，切换至“停止”状态，等待泵运转停止。

3. 关闭导热油阀门，排空导热油泵和管路内残留的导热油。

4. 关闭电源，断开电气连接。

5. 将设备附件复位。

综上所述，导热油泵操作规程非常重要，它可以帮助操作人员熟练掌握设备的工作流程，规避安全隐患，确保设备稳定运行。

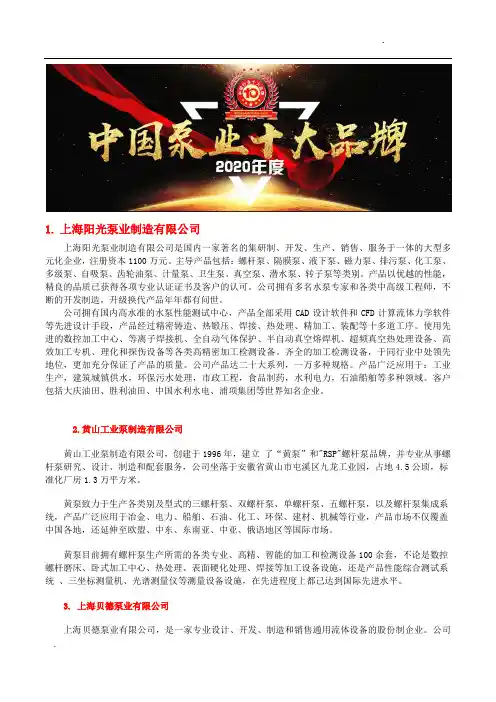

1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。

使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。

齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。

公司产品达二十大系列，一万多种规格。

产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。

客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。

2.黄山工业泵制造有限公司黄山工业泵制造有限公司，创建于1996年，建立了“黄泵”和"RSP"螺杆泵品牌，并专业从事螺杆泵研究、设计、制造和配套服务，公司坐落于安徽省黄山市屯溪区九龙工业园，占地4.5公顷，标准化厂房1.3万平方米。

黄泵致力于生产各类别及型式的三螺杆泵、双螺杆泵、单螺杆泵、五螺杆泵，以及螺杆泵集成系统，产品广泛应用于冶金、电力、船舶、石油、化工、环保、建材、机械等行业，产品市场不仅覆盖中国各地，还延伸至欧盟、中东、东南亚、中亚、俄语地区等国际市场。

黄泵目前拥有螺杆泵生产所需的各类专业、高精、智能的加工和检测设备100余套，不论是数控螺杆磨床、卧式加工中心、热处理、表面硬化处理、焊接等加工设备设施，还是产品性能综合测试系统、三坐标测量机、光谱测量仪等测量设备设施，在先进程度上都己达到国际先进水平。

1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。

使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。

齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。

公司产品达二十大系列，一万多种规格。

产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。

客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。

2.天昊泵业集团有限公司天昊泵业集团是经工商总局批准成立的集团公司，位于京津冀一体化的青县经济开发区南区，是专业生产水泵和控制柜的大型厂家。

从设计、研发、铸造、精加工、装配、试验全部自己生产完成。

研发中心具有几十年水泵设计丰富经验的专业研究人员，又有年轻的本科毕业生的新生力量和操作能力较强的技术工人。

集团研发设备先进、研究方法科学，具有较强的产品研发、试制、测试能力，测试中心的测试水池总容积达200000m3，测试能力：口径Φ32-Φ3000mm，流量0-200000m3，压力0-10MPa，功率0-600kw/380V，200-3000kw/6KV-10KV。

测试系统精度达到GB/T32-2005《回转动力泵水力性能验收实验1级和2级》。

导热油泵安装及操作一、导热油泵产品概述：导热油泵，在我国载热体加热系统中得到广泛的使用，已经进入石油、化工、橡胶、塑料、制药、纺织、印染、筑路、食品等各个工业领域，主要用于输送不含固体颗粒的弱腐性液体，使用温度≤370℃，是一种理想的热油循环泵。

二、导热油泵结构特点：导热油泵是本单位消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。

导热油泵的支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑，后端采用润滑脂润滑，导热油泵中间有一导油管，用以随时观察密封情况和回收导热油。

采用自热散热结构，改变了传统的水冷却结构，使结构简单，体积小，节约运行费用，性能好，使用可靠。

(1)采用填料密封和机械密封相结合的形式，填料密封用耐的填料，具有良好的热态追应性，而机械密封则采用机械强度高，耐磨性好的硬质合金材料，保证了情况下的密封性能。

(2)采用第三代聚四氟乙烯（简称PTFE)做唇形密封，使密封性能产生了飞跃，比橡胶类密封可靠性提高25倍，耐腐蚀性能极强。

三、导热油泵型号定义：四、导热油泵机组的安全：1.泵安装的好坏对泵的平稳运行和使用寿命有很重要的影响，所以安装工作必须仔细地进行，不得草率行事。

2.泵吸入管的安装高度、长度和管径应满足计算值，力求简短，减少不必要的损失（如弯头等）3.吸入和吐出管路应有管架，泵不允许承受管路的负荷。

4.安装地点应足够宽杨，以方便检修工作和良好散热。

5.安装顺序：1) 将机组放在埋有地脚螺栓的基础上，在底座与基础之间放成对垫，作找正用。

2) 松开联轴器，用水平仪分别放在泵轴和底座上，通过调整楔块垫使机组至水平，找正后，适当拧紧地脚螺栓，以防走动。

3) 用混凝土灌注底座和地脚螺栓孔。

4) 待混凝土干固后，检查底座和地脚螺检是否有不良或松动等现象，检查合格后应拧紧地脚螺栓，并重新检查泵的水平度。

油泵的拆装和工作原理油泵是一种将液体油或润滑油从油箱抽送到润滑系统或其他设备中的设备。

它主要由泵体、驱动装置、进油口、出油口和调节装置等部分组成。

在下面的回答中，我将介绍油泵的拆装和工作原理。

一、油泵的拆装1.准备工作在拆装油泵之前，首先需要做好以下准备工作：- 确保设备停机，断开电源。

- 找到油泵的位置，并准备好所需的工具。

- 将油泵附近的油路阀门关闭，以阻断液体流动。

2.拆卸油泵拆卸油泵的具体步骤如下：- 用合适的工具将连接液压管道的螺钉逐个松开，将液压管道分离。

- 将固定油泵的螺栓逐个松开，取下油泵与其底座的连接。

- 用润滑油将油泵与座部分离。

3.安装油泵安装油泵时，需要按以下步骤进行：- 使用润滑油涂抹油泵与座部分，以保证二者的接触面光滑。

- 将油泵与底座对准，使其螺栓孔对齐。

- 逐个安装螺栓，并使用适当的工具紧固。

- 重新连接液压管道，并使用扳手适当紧固螺钉。

- 检查油泵安装是否牢固，没有松动或漏油现象。

二、油泵的工作原理油泵的工作原理主要涉及到其内部的工作流程和工作原理。

下面将分别介绍两者。

1.工作流程油泵的工作流程主要分为吸油和压油两个阶段。

- 吸油阶段：油泵的叶轮在驱动下旋转，通过叶片与油泵壳之间的间隙，使泵腔内的容积增大，形成负压。

此时进油口的油液将被吸入泵腔。

- 压油阶段：油泵叶轮继续旋转，受到离心力的作用，泵腔内的容积变小，压缩油液并推送至出油口。

2.工作原理油泵的工作原理主要依赖于叶轮的旋转和变化容积的作用。

- 叶轮作用：当油泵驱动装置启动时，叶轮开始旋转。

在旋转的过程中，叶片与泵壳之间产生一定的间隙，使液体能够被吸入和压出。

- 容积变化作用：油泵工作时，通过叶片与泵腔之间的间隙，使泵腔容积的变化，从而实现吸入和压出油液。

总结：油泵的拆装过程需要小心谨慎，确保设备不受损坏。

油泵的工作原理主要是通过叶轮的旋转和容积的变化实现液体的吸入和压出。

以上就是对油泵拆装和工作原理的介绍。

1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。

使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。

齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。

公司产品达二十大系列，一万多种规格。

产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。

客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。

2.湖南天山工业泵有限公司湖南天山工业泵有限公司创建于1985年。

地处我国东南沿海繁荣城市温州市北部------东瓯工业区，地理位置优越，交通便利。

“九五"期间，企业凭着雄厚的实力，在人才和技术方面注入了巨额资金。

引进了大量国内先进的新技术、新工艺，云集了一批专业技术人才，建成了一条科学的内部管理体系。

气动隔膜泵、电动隔膜泵、自吸泵、离心泵、消防泵、管道泵、自吸排污泵、自吸油泵等工业泵;其中XZW自吸式涡流不堵塞排污泵，98年荣获浙江省科技进步奖。

历年被当地人民政府评为明星企业。

3.青岛晨远泵业有限公司青岛晨远泵业有限公司是一家集生产、研发、销售为一体的民营企业，座落于美丽富饶的青岛胶州湾畔，这里交通便利，有环胶州湾高速公路、济青高速公路、同三高速公路、胶济铁路、胶黄铁路四通八达。

KCB-55型齿轮泵的拆装步骤一、准备工作：1、准备梅花、开口扳手各一套、拉马、量具、耗材等；2、记录泵的铭牌型号；3、用白布擦拭泵表面，查看泵体外观状况，是否有缺陷；4、用记号笔在填料压盖与泵架、泵体与泵盖处做好标记；二、泵的解体：1、用拉马拆下泵端靠背轮及键；2、拆下填料压盖；3、拆下泵盖螺栓，用铜棒轻敲泵盖至分离，取下泵盖与泵体间垫片，测量垫片厚度并记录；4、用塞尺测量主动与从动齿轮齿顶与泵体曲面间隙并做好记录；5、用塞尺测量主动与从动齿轮啮合处齿侧间隙数据，并记录；6、用铜棒轻敲泵体至分离，取下泵体与支架间垫片，测量青稞纸厚度并记录；7、用记号笔标注主动齿轮和从动齿轮之间结合面8、取下主动轴齿轮，从动轴齿轮；三、零件清洗与检查：1、用洗油清洗拆下的零部件与轴套、泵体等；2、外观检查主动轴齿轮两端轴颈是否有磨损，轮齿是否损伤；3、目视检查从动轴齿轮两端轴颈是否有磨损，轮齿是否损伤；四、测量：1、测量主动轴两侧轴套内径，做好记录；2、测量主动轴两侧轴颈外径，做好记录；3、测量从动轴两侧轴套内径，做好记录；4、测量从动轴两侧轴颈外径，做好记录；5、测量泵体的厚度，做好记录；6、测量主、从动齿轮的长度，及两侧轴承套凸台厚度，做好记录；7、测量泵架、泵体、端盖组合后间隙；五、回装：1、把主动轴齿轮回装至泵体支架上; （注意填料函处橡胶骨架密封，小心碰坏）2、回装从动轴齿轮至泵架轴套；3、回装泵体与垫片；4、回装泵盖与固定螺栓；5、回装填料压盖；6、回装销键及靠背轮。

（应转动自如，无卡涩）六、清理现场：清理现场，做到工完料尽场地清。

一、实验目的1. 了解高温油泵的结构和工作原理。

2. 掌握高温油泵的拆装方法和步骤。

3. 培养学生的实际操作能力和团队协作精神。

二、实验器材1. 高温油泵一台2. 拆装工具一套3. 清洁剂4. 机油5. 橡胶垫圈6. 检查仪器（如内径千分尺、外径千分尺等）三、实验原理高温油泵是一种高压、高温、高压差的油泵，广泛应用于石油、化工、冶金等行业。

其工作原理是利用叶轮高速旋转，将油从进口吸入，经过叶轮加速后，从出口排出，实现油液的输送。

四、实验步骤1. 拆卸前的准备工作（1）关闭高温油泵的进出口阀门，防止油液泄漏。

（2）将高温油泵与管道连接部分断开，泄压。

（3）清理工作现场，确保安全。

2. 高温油泵的拆卸（1）拆卸泵体：首先，用扳手将泵体上的螺栓拧下，然后取下泵体。

（2）拆卸叶轮：用专用工具将叶轮从泵体内取出。

（3）拆卸轴承：用扳手将轴承压盖上的螺栓拧下，取出轴承。

（4）拆卸密封件：用扳手将密封件从泵体上拆下。

3. 拆卸后的检查（1）检查叶轮、轴承、密封件等部件的磨损情况，必要时进行更换。

（2）检查泵体内是否有异物，如有异物，应清除干净。

（3）检查泵体、叶轮、轴承等部件的尺寸，确保符合要求。

4. 拆卸后的清洗（1）用清洁剂将拆卸下来的部件清洗干净，去除油污和杂质。

（2）用压缩空气吹干部件，确保无水分。

5. 拆卸后的组装（1）按照拆卸的相反顺序，将清洗干净的部件组装起来。

（2）检查各部件之间的间隙，确保符合要求。

（3）涂抹适量机油，安装密封件。

6. 组装后的检查（1）检查组装后的高温油泵是否完好，无遗漏部件。

（2）检查各部件之间的连接是否牢固，无松动现象。

五、实验结果与分析1. 实验结果本次实验成功完成了高温油泵的拆装，并按照要求进行了清洗、检查和组装。

2. 实验分析通过本次实验，我们了解了高温油泵的结构和工作原理，掌握了高温油泵的拆装方法和步骤。

在拆装过程中，我们注意了以下几点：（1）严格按照操作规程进行拆装，确保安全。
