高温导热油泵型号意义及安装

ry导热油泵参数
RY导热油泵是一种用于输送高温导热油的离心泵，其参数包括
以下几个方面：
1. 流量：RY导热油泵的流量大小是根据输送导热油的需要来决定的，一般情况下大小为0.8-100m/h。

2. 扬程：扬程是指泵能够输送液体的高度，RY导热油泵的扬程通常在20-125米之间，可以根据需要进行调整。

3. 功率：RY导热油泵的功率大小是根据流量和扬程来计算的，一般情况下为0.75-75kW。

4. 转速：RY导热油泵的转速通常在1450-2900rpm之间，可以
根据需要进行调整。

5. 进出口口径：RY导热油泵的进出口口径大小一般为25-150mm，也可以根据需要进行调整。

以上是RY导热油泵的主要参数，用户在选购时应根据实际需求
选择适当的型号和参数。

- 1 -。

有机热载（导热油炉）体常见问题发布时间：2021-07-23T16:24:33.683Z 来源：《科学与技术》2021年第29卷第8期作者：陈永军王林[导读] 在现如今的工业生产中，有机热载体应用广泛，如在化工生产可应用于合成、陈永军王林陕西瑞尔天然气有限责任公司陕西省榆林市 719000摘要：在现如今的工业生产中，有机热载体应用广泛，如在化工生产可应用于合成、反应保温装置如沥青、重油等。

食品加工、橡胶工业、涂料工业、公路事业、生活采暖等方面都有着有机热载体加热炉作为热源设备。

越来越多的工矿企业使用载热体加热炉，载热体加热炉的应用领域在不断拓宽，开创新的技术应用领域，在国民经济中发挥了显著的节能效果。

本次讨论的主要是使用单位在使用过程中常出现的故障及解决的方法。

导热油炉在使用过程常出现的故障（一）启炉困难在启炉过程中常出现导热油炉点火困难、热媒油压力低、高位油槽液位低等原因造成启动困难。

1、导热油炉点火困难顾名思义是在点火过程中出现的问题，那么就要从影响点火几个因素来分析具体的原因，影响点火困难的因素有：1）伺服电机点火的位置调整不正确，在导热油使用过程中由于要根据现场生产来决定炉膛的温度，要经常的进行调整，在调整过程中由于操作不当造成伺服电机点火位置的变动错乱，导致导热油炉在下次的启动过程中不能正常的启动。

2）火焰检测器故障，在使用过程中由于长期高温状态下，检测设备会比常温下老化的快，再者是设备运行的环境恶劣、空气质量差，导致火焰检测不灵敏。

所以在启动导热油炉前要检查火焰检测器是否过脏或损坏。

3）点火棒故障，在使用过程中由于老化、震动、高温导致点火棒点火线路损坏，导致炉膛不点火。

此故障在点火过程中可以在导热油炉后观察口观察点火棒是否点火（这条原因需在伺服电机点火位置正确的前提下）。

4）是仪表控制问题，在启动点炉开关时程序盒不工作，应检查控制柜上是否有故障，如有故障应先复位再检查其他的原因，主要是线路和模块是否出现了故障。

导热油炉系统中导热油泵的选择导热油炉是靠循环泵的压力将其打入加热系统满足供热工艺的需求，液相导热油炉及加热系统的压力大小由循环泵的压力决定，所以在导热油加热装置系统的供热方式呈液相强制循环，循环泵在整个加热系统中对导热油的循环流动起着心脏的作用。

如果循环泵停止运行，导热油的循环将中断。

为达到导热油在加热系统中的强制循环的目的，就必须在系统中设置循环泵。

导热油炉系统常见图片如下：根据导热油炉加热系统的特点，循环泵除了具有一般常用泵的技术性能外，起配置和性能还应达到以下要求。

1.循环泵的流量、扬程及功率，应与加热系统用油量及其阻力降的要求相匹配。

2.加热系统中应配备两台各自独立的、并具有各自动力源的循环泵，一台再用，一台备用。

3.循环泵的气蚀余量应小于循环系统的装置汽蚀余量，以避免泵运转中发生气蚀。

4.循环泵硬密封可靠，严防泄漏，如发现泄露，应立即听泵检查、抢修。

5.循环泵入口处应设粗过滤器，凡经泵送的导热油必须经过过滤以滤去杂质及异物，在加热系统主管道旁路上应装细过滤器，滤去悬浮在导热油中的碳粒和高聚合物。

导热油炉循环泵的介绍：RY系列风冷式高温导热油泵结构合理，性能优良，使用可靠。

适用于输送不含固体颗粒的高温液体。

RY系列风冷式高温导热油泵的耐腐蚀程度和使用温度取决于与介质接触的主要零件的材料。

循环泵的优点及特点：RY系列风冷式高温导热油泵技术先进、效率高，在热态下能长期稳定运转无泄漏，无附加冷却系统，使用安全可靠等特点，在我国载热体加热系统中得到了广泛的使用，已经进入石油、化工、橡胶、塑料、制药、纺织、印染、筑路、食品等各个工业领域，RY系列风冷高温导热油泵主要用于输送不含固体颗粒的弱腐性高温液体，使用温度≤370℃，是一种理想的循环泵。

该导热油泵广泛应用纸餐盒高温定型、动态硫化轮胎及再生胶机械、平板硫化、橡胶、烘干、饲料烘干、印染、化工、胶合板生产、防水卷材生产、沥青加热、挂面烘干等行业。

(1)RY系列风冷高温导热油泵是消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，热油泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。

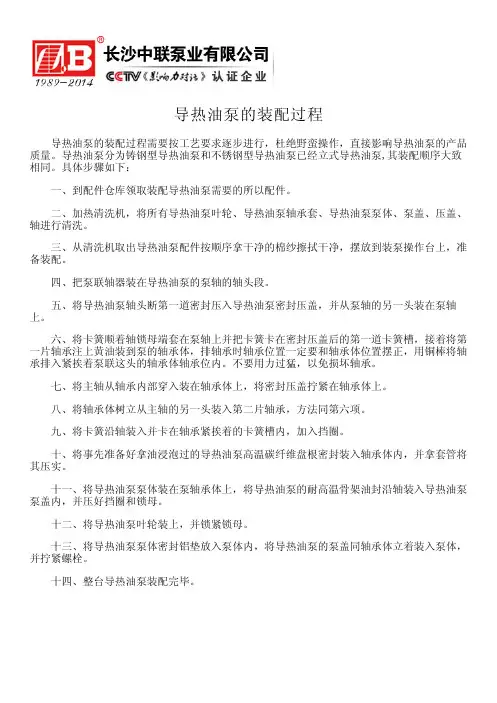

导热油泵的装配过程
导热油泵的装配过程需要按工艺要求逐步进行，杜绝野蛮操作，直接影响导热油泵的产品质量。

导热油泵分为铸钢型导热油泵和不锈钢型导热油泵已经立式导热油泵,其装配顺序大致相同。

具体步骤如下：
一、到配件仓库领取装配导热油泵需要的所以配件。

二、加热清洗机，将所有导热油泵叶轮、导热油泵轴承套、导热油泵泵体、泵盖、压盖、轴进行清洗。

三、从清洗机取出导热油泵配件按顺序拿干净的棉纱擦拭干净，摆放到装泵操作台上，准备装配。

四、把泵联轴器装在导热油泵的泵轴的轴头段。

五、将导热油泵轴头断第一道密封压入导热油泵密封压盖，并从泵轴的另一头装在泵轴上。

六、将卡簧顺着轴锁母端套在泵轴上并把卡簧卡在密封压盖后的第一道卡簧槽，接着将第一片轴承注上黄油装到泵的轴承体，排轴承时轴承位置一定要和轴承体位置摆正，用铜棒将轴承排入紧挨着泵联这头的轴承体轴承位内。

不要用力过猛，以免损坏轴承。

七、将主轴从轴承内部穿入装在轴承体上，将密封压盖拧紧在轴承体上。

八、将轴承体树立从主轴的另一头装入第二片轴承，方法同第六项。

九、将卡簧沿轴装入并卡在轴承紧挨着的卡簧槽内，加入挡圈。

十、将事先准备好拿油浸泡过的导热油泵高温碳纤维盘根密封装入轴承体内，并拿套管将其压实。

十一、将导热油泵泵体装在泵轴承体上，将导热油泵的耐高温骨架油封沿轴装入导热油泵泵盖内，并压好挡圈和锁母。

十二、将导热油泵叶轮装上，并锁紧锁母。

十三、将导热油泵泵体密封铝垫放入泵体内，将导热油泵的泵盖同轴承体立着装入泵体，并拧紧螺栓。

十四、整台导热油泵装配完毕。

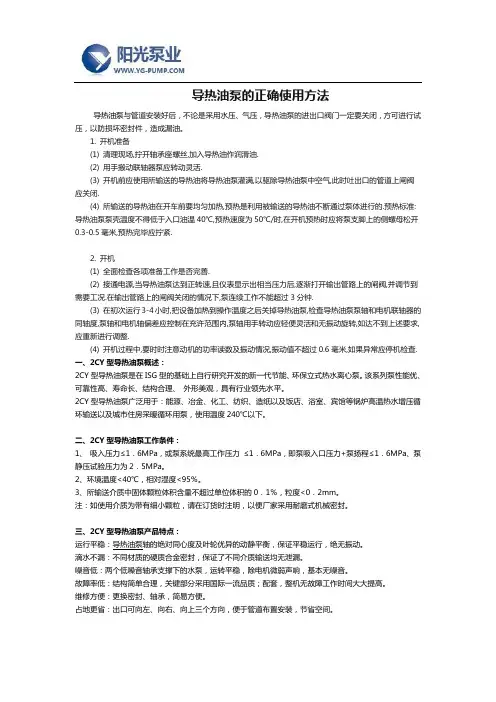

导热油泵的正确使用方法导热油泵与管道安装好后，不论是采用水压、气压，导热油泵的进出口阀门一定要关闭，方可进行试压，以防损坏密封件，造成漏油。

1. 开机准备(1) 清理现场,拧开轴承座螺丝,加入导热油作润滑油.(2) 用手搬动联轴器泵应转动灵活.(3) 开机前应使用所输送的导热油将导热油泵灌满,以驱除导热油泵中空气,此时吐出口的管道上闸阀应关闭.(4) 所输送的导热油在开车前要均匀加热,预热是利用被输送的导热油不断通过泵体进行的.预热标准:导热油泵泵壳温度不得低于入口油温40℃,预热速度为50℃/时,在开机预热时应将泵支脚上的侧螺母松开0.3-0.5毫米,预热完毕应拧紧.2. 开机(1) 全面检查各项准备工作是否完善.(2) 接通电源,当导热油泵达到正转速,且仪表显示出相当压力后,逐渐打开输出管路上的闸阀,并调节到需要工况.在输出管路上的闸阀关闭的情况下,泵连续工作不能超过3分钟.(3) 在初次运行3-4小时,把设备加热到操作温度之后关掉导热油泵,检查导热油泵泵轴和电机联轴器的同轴度,泵轴和电机轴偏差应控制在充许范围内,泵轴用手转动应轻便灵活和无振动旋转,如达不到上述要求,应重新进行调整.(4) 开机过程中,要时时注意动机的功率读数及振动情况,振动值不超过0.6毫米,如果异常应停机检查.一、2CY型导热油泵概述：2CY型导热油泵是在ISG型的基础上自行研究开发的新一代节能、环保立式热水离心泵。

该系列泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。

2CY型导热油泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。

二、2CY型导热油泵工作条件：1、吸入压力≤1．6MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa。

2、环境温度<40℃，相对湿度<95％。

YDL系列导热油电加热器安装使用说明书江阴市裕丰电化设备厂江阴市裕丰热能自控成套有限公司2009本说明书是对导热油电加热器（以下简称电加热器）进行扼要阐述，以帮助使用单位熟悉其特性，正确掌握安装操作要领，延长设备使用寿命。

一、用途与特点本电加热器是以电为热源，导热油为传热介质，利用油泵强制导热油循环而获得高温、恒热源的工业用电加热器。

在一些工业领域中，需要一种容量小、温度（≤350℃）操作方便且温度恒定的热源，然而象蒸汽锅炉、燃煤热油炉不能满足要求时，导热油电加热器是为满足这方面用户需要而开发的。

它运行压力低，供热温度高且恒温，温度控制精确，热效率高，无烟尘、无污染、无明火，且占地面积小，系国家推广的新一代机电一体化节能产品。

电加热器采用智能数显调节仪和晶闸管、固态继电器组成的交流无接触点无级控温系统，具有温升快、控制精度高，工作温度可任意设定，手动与自动功能，软起动，触发器采用过零变周、定周触发，电加热器起动运行对电网无冲击、干扰，具有完善的报警装置，可以实现自动操作。

二、工艺流程1、导热油由膨胀槽进入滤油器经过过滤油器处理后的导热油借助循环油泵注入电加热器进行闭路循环。

2、导热油在加热器内吸收热能，使出口油温逐渐升高。

3、吸收热能后的导热油进入用热设备，并在其内释放热能，完成一次换热过程，欠后导热油重复上述过程。

如此周而复始不断循环，直至油温达到设定值，并自动保持恒温。

4、膨胀槽与循环管路系统直接相连，当系统中的导热油需要补充时，由膨胀槽提供。

工艺流程简图：1、膨胀槽；2、加热器；3、滤油器；4、循环泵；5、电控箱三、设备安装要点1、安装电加热器时不能碰撞，不倾斜，横置及倒置。

2、应尽量靠近用热设备，缩短供热管路，降低热消耗。

3、整个导热油循环系统与膨胀槽之间位差不得小于1.5米。

4、循环管道材料20号无缝管，法兰Pg16、HG5010、阀门J41HC按管径选配，垫片为柔性石墨缠绕垫片。

5、管道敷设坡度不宜小于3％，坡度应沿介质流动方向下降，在最低点设放油口，最高点设排气口。

油泵型号RY 50-32-200 ARY表示：导热油泵50表示：泵体入口直径(mm)32表示：泵体出口直径(mm)200表示：叶轮名义外径(mm)A表示：叶轮外径第一次切割说明：叶轮直径的顺序以A、B 、C 表示，最大直径时不表切割示。

石油及化学工业：聚合、缩合、蒸馏、精馏、熔融等；油脂工业：脂肪酸蒸馏、油脂分解、脂化等；合成纤维工业：聚合熔融、纺丝、延伸等；纺织印染工业：热定型、烘干、热熔染色等；塑料及橡胶工业：热压、压延、挤压、硫化成型等；造纸工业:干燥、波纹纸加工等；木材工业：多合板、纤维热压成型、木材干燥等；KCB系列齿轮油泵分：KCB普通齿轮泵材质是铸铁，KCB-B系列是不锈钢齿轮泵材质是不锈钢304，TCB系列齿轮泵是防爆齿轮泵，铜齿轮泵。

KCB普通齿轮泵简介及用途：KCB系列齿轮泵适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80℃，粘度为5×10-6～1.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体。

应用范围在输油系统中可用作传输、增压泵；在燃油系统中可用作输送、加压、喷射的燃油泵；在一切工业领域中，均可作润滑油泵用。

●KCB-B系列不锈钢泵简介及用途本型号泵适用于输送不含固体颗粒和纤维，有腐蚀的高温液体，温度不高于120℃，粘度为5-1500CST的润滑油或性质类似润滑油的其他液体，KCB-B系列的不锈钢泵，该泵用途在卫生条件要求较高的场合，如医药，食品行业，在有腐蚀性的场合：如精细化工，化妆品，染料，酿造行业。

●KCB-B系列齿轮油泵结构特性本系列齿轮泵有齿轮，轴，泵体，安全阀，轴端密封等零部件组成，齿轮经热处理有较高的硬度和强度，与轴同一安装在可更换的轴套内运转，泵内全部零件的润滑，均在泵工作时输送介质而自动到达，泵内设有合理的泄油和回油槽，该泵是齿轮在工作中承受的扭矩力最小，因此轴承负荷小，磨损小，效率高，泵设有安全阀，作为超载保护，安全阀的全回流压力为荷定派出的1.5倍，也可在允许排出压力排出范围内，根据实体需要，也可另行调整，但注意本安全阀，不能作减压阀长期工作，需要时可在管路上另行安装。

CQR保温磁力传动离心泵使用说明书1概述保温磁力驱动离心泵（简称高温磁力泵）通常由电机，磁力偶合器、保温装置和耐腐蚀离心泵四大部分组成，其主要特点是利用磁力偶合器传递动力。

当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电机同步旋转，无机械接触地传递扭矩。

在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。

磁力偶合器的磁性材料采用耐高温型稀土永磁材料，能承受300度以下的高温介质而保持强大的磁力扭矩。

在电机与磁力偶合器之间加装蒸汽保温装置，防止泵送低温易结晶物质产生结晶，以保护泵的正常运行，从而达到无泄漏输送高温介质。

泵的过流部件根据需要可分别采用304、304L、302、321、316、316L、UB6、CD4MCU、钛合金、镍合金等耐腐蚀材料。

CQR系列磁力泵其技术经济指标接近国外同类产品水平，其型式、基本参数及技术性能符合JB/T7742-95《小型磁力传动离心泵》标准要求。

2型号与性能2. 1 CQR系列磁力传动离心泵性能范围（按规定点性能）流里 3.2 〜100 3m /h扬程8〜80 m泵吸入口直径32 〜100 mm转速2900 r/min功率 1.1 〜45 kW2. 2型号意义（例：CQR50 —32 - 2000)CQ R-50-32-200一---- 叶轮名貝直轻W-------- 吐出口直證W----------- 进口直径（血）--------------- 保温型----------------- 磁力律动离心泵2. 3泵的性能参数（见表1）泵的型谱图（见图1）表1 磁力泵性能参数表it tQ flf/h图1磁力泵型谱图3泵的结构CQR系列磁力传动离心泵共24个型号，均为泵和电动机连身单级卧式结构。

泵主要由泵体、叶轮、泵轴、轴承、轴套、轴承体、隔离套、止推环、联接架、磁力偶合器等零件组成。

泵轴不转动式（见图2）3. 2 轴向力平衡轴转动式的磁力泵，叶轮应设置前后密封环、平衡孔，减少止推环的承受载荷，延缓磨损，提高泵的使用寿命和可靠性。

导热油系统工程安装方案一、导热油系统的组成结构导热油系统通常由加热炉、导热油泵、导热油循环系统、热交换器、管道和控制系统等组成。

下面我们将详细介绍这些组成结构的相关内容。

（一）加热炉：加热炉是导热油系统的核心设备，它负责对导热油进行加热。

根据工艺需求和燃料种类不同，加热炉可以采用电加热、燃气加热、蒸汽加热等方法来实现对导热油的加热。

（二）导热油泵：导热油泵负责将导热油从加热炉中抽出，并将其送至热交换器进行热交换。

通常，导热油泵还需要配备一个电机以驱动其工作。

（三）导热油循环系统：导热油循环系统由导热油泵、管道和阀门等组成，它负责将导热油进行循环输送，以保证系统中的导热油能够持续地进行传热工作。

（四）热交换器：热交换器是导热油系统中的另一个重要设备，它负责将导热油的热量传递给需要加热的设备或工艺中。

在实际的导热油系统中，常见的热交换器类型包括壳管式热交换器、板式热交换器等。

（五）管道和阀门：导热油系统中的管道和阀门负责将导热油从加热炉输送至热交换器，然后再将已经传热完成的导热油送回加热炉。

同时，管道和阀门还需要保证导热油在输送过程中不出现泄漏或渗漏等问题。

（六）控制系统：导热油系统的控制系统负责对导热油的温度、压力等参数进行监控和调节，以保证整个系统能够正常、稳定地运行。

通常，控制系统中需要包含传感器、控制器、执行机构等设备。

二、导热油系统工程的安装流程与方法在实际的导热油系统工程中，其安装流程可以分为前期准备、设备安装、管道安装、电气安装、调试与试运转等步骤。

下面我们将以一个具体的导热油系统工程项目为例，对这些工程安装步骤进行详细介绍。

（一）前期准备在进行导热油系统工程安装之前，首先需要对工程现场进行勘查和测量，然后制定详细的工程安装方案和施工计划。

同时，需要对导热油系统所需要的设备、材料、工具等进行采购和准备。

（二）设备安装设备安装是导热油系统工程的第一步，主要包括加热炉、导热油泵、热交换器等设备的安装。

中石化下发的高温油泵安全运行要求一、前言高温油泵广泛应用于石油、化工、冶金和能源等行业，是输送高温介质的关键设备。

为了确保高温油泵的安全运行，保障工人的人身安全和设备的正常运行，中石化特制定了以下高温油泵安全运行要求。

二、设备选型1. 根据工艺要求，选择适合的高温油泵，确保其额定流量、扬程和工作温度满足要求。

2. 高温油泵的材质应具有良好的耐高温性能和腐蚀性能，以及良好的密封性能。

3. 高温油泵的轴承、轴承座等关键零部件应具有良好的耐高温和减振功能。

三、设备安装1. 在安装高温油泵前，必须做好设备基础的检查和加固工作。

设备基础应具有足够的强度和稳定性。

2. 安装高温油泵时，应保证设备与管道之间的连接紧密可靠，无泄漏现象。

3. 高温油泵应保证有足够的通风散热条件，防止设备过热。

4. 高温油泵接地必须良好，并保证设备正常工作电压。

四、设备操作与维护1. 操作人员必须熟悉高温油泵的使用方法和相关安全规程，并严格按照操作规程进行操作。

2. 操作过程中，严禁随意更改设备参数，禁止超负荷运行设备。

3. 高温油泵应定期进行维护保养，包括清洗设备内部、检查轴承和密封件的状况，并定期更换润滑油。

4. 高温油泵在停用前，应将设备内介质放空，并进行相应的封存工作。

五、设备保护与应急措施1. 高温油泵应配备过热、过载、过流等保护装置，确保设备在异常情况下能够自动停机，并防止设备损坏。

2. 高温油泵周围应设置明显的安全警示标志，提醒工人注意安全。

3. 发生设备异常情况时，操作人员应立即停机，并进行必要的排除故障操作。

如无法解决，应及时上报相关人员。

4. 设备在发生火灾或泄漏等危险情况时，应立即采取应急措施，保障人员安全并尽快扑灭火源或阻止泄漏。

六、设备检测与评估1. 高温油泵应定期进行性能检测，检测内容包括流量、扬程、效率等，以确保设备的正常运行。

2. 对设备进行定期评估，包括设备的安全性、耐久性和可靠性等，及时发现问题并采取相应的措施进行修复和改进。

热油泵导热油泵型号及参数————————————————————————————————作者：————————————————————————————————日期：【LQRＹ型热油泵(导热油泵)】产品：【ＬＱRY型热油泵(导热油泵)】产品简介：ＬQRY型热油泵（导热油泵是吸取了国内外各类先进的热油循环泵的特点研制的。

该泵具有结构合理、技术先进、效率高、在热态下能长期稳定运转无泄漏、无附加冷却系统安全可靠等特点，可广泛使用于石油、油脂、锅炉、建筑、养路、制药、塑料、橡胶、含成纤维纺织、印染等工业领域，主要用于输送不含固体颗粒的弱腐蚀性高温液体，使用温度≤370℃，是一种理想的热油循环泵。

【LQRＹ型热油泵(导热油泵)】型号意义:【LＱRＹ型热油泵(导热油泵)】结构特点:LQRY型热油泵(导热油泵)是本单位消化吸收国外油泵的基础上研制的第二代产品,基本结构形式为单级单吸悬臂式脚支撑结构,泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。

ﻫ LＱRY型热油泵(导热油泵)的支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑，后端采用润滑脂润滑，中间有一导油管,用以随时观察密封情况和回收导热油。

采用自热散热结构，改变了传统的水冷却结构,使结构简单,体积小,节约运行费用，性能好,使用可靠。

LQＲY型热油泵（导热油泵),（1）采用填料密封和机械密封相结合的形式，填料密封用耐高的填料，具有良好的热态适应性,而机械密封则采用机械强度高,耐磨性好的硬质合金材料,保证了高温情况下的密封性能。

ﻫ (２）采用第三代聚四氟乙烯（简称PＴFE)做唇形密封，使密封性能产生了飞跃，比橡胶类密封可靠.注提高2５倍,而十腐蚀性能极强。

【LQRＹ型热油泵（导热油泵)】结构图:1泵体２盖形螺母3叶轮4螺塞5铝热圈６平键7泵盖8孔用弹性档圈9铝垫圈10压圈11垫料1２螺母１3垫圈1４螺栓1５螺栓16泵轴１7球轴承１8轴承座１9垫片20铝牌21铆钉22机械密封2３螺栓24撑酶25垫圈26导油管27螺钉28垫圈２9橡胶密封３0轴承盖3１垫片３２泵联轴器3３平键34弹性块35电机联轴器36罩壳３7螺钉38电动机３９螺栓40螺柱4１垫圈42底座43垫圈4４弹性挡圈1泵体2盖形螺母3叶轮4螺塞5平键6泵盖7孔用弹性挡圈８铝垫片9压圈10垫料11螺母12垫片13垫片1４螺栓１5泵轴1６球轴承17内六角螺栓１８轴承座１9内六角螺栓2０橡胶密封２１孔用弹性六角块22球轴承23内六角螺栓24轴用弹性挡圈25羊毛毡26泵联轴器2７平键２8弹性六角２９电机联轴器３０罩壳３１平键3２它机3３螺栓34双头螺栓35铝垫圈36双头螺栓37垫片38螺母3９底座４0垫圈41螺栓42螺栓43轴承盖【LQRY型热油泵(导热油泵)】性能参数：型号LQＲY 流量m3/h扬程m转速r/miｎ功率KＷ效率n%气蚀余量NＰＳHm轴功率配用功率2６-２０-100 4.５1５282５0．450．7540０.8 5０-32－.0１.542 1.６50-3２－1６0１02５2840１.5２.２42 1.8 65-4０－16012.５2528８0２.5３４5 2.2 50-５0－17012.５32２890 3.２４45２．5 65-５0－４.5 5.55２2．７65-5０-1７0402529004．５ 5.５５2 2.７80-50- 6.７7．５6３3．１80-50-1706020２9006．77.5６3 3.1 10０-６5－1906０3829309.２1168 3.9 100－65-2２．51570 3.5 100-65-22．５1５68３．51０0－65-230ｌ0055２9401９．52270３．6 125-10０－１92272３.6１00-65-２4 5.530６9.8 4.1１０0-6５-25710０8０295０３2.537673．6 12５-29５025.５3775.2３.6 125-80－25５．54５７4.２5 1２５-2９７042.855７6.8６125-2９7064.37５７7.１ 6.8１2５-2９70７5.３907８.28 125-2970６890７66 15０－２970８9．５１1078．68.5 150－１25-2７０40０7.829７01061３２８0．69.8【LQRY型热油泵（导热油泵）】安装尺寸图：油泵型号LQＲY电机机座号／功率油泵外形及安装尺寸L L１L2L3B1Ｂ２B3A a h1h2Ｈ1H２D1D2nl/dlｎ2／d２N3／ｄ3 26－20-1０0Y8０1-2／0.757８85754/14４/144／1４50－32－15０Ｙ90S－２／1.5812510０6-1７.54-１7.５4-１６５０-32-1６０Y90Ｌ－2／2.26５－4０-１60Y100L-２/31０51108-17．54-２0 5０－50-170Y112Ｍ-2/48４51２2．５66-17.565－50-1８0Y132Ｓ１－2/5.5１1３4１２4516080－50-180Ｙ1３2S2-2／７.５10０-65-１90Ｙ160M-2/ll12544４58-20８－4-２2100－6５-2２0Y1６0Ｍ1-2／1517.5100-６5-20０AY16０M1-2/15 100-65－2３0ＹlSOＭ-2/2293３20125-10０-200Ｙ180Ｍ－2/22２2018010０－65-２４0Ｙ２0０L1－2／3１０0－６５－25７Y200Ｌ２-２/３７125-１００－２20Y200L2-2/３７220１８0125－80－2５０Y２２5M-2/4548442２545620３4５1608－224-2４1２5-１00－２50Ｙ250Ｍ-２/5５557０19０8－22125-100-25７Y２８0Ｓ-２/75１62８40620695４38125-10０－260Y280S1-2／901２5-10０-270Ｙ280S1-2/995７254３8２2０1９８－228-224－2４15０－１2５－２７0Y３１5S-2／1１7875-2２8-１7.54－24１５0-125－270Y31５M1-2/13２１8８８【LＱＲＹ型热油泵(导热油泵)】安装使用:LＱＲY型热油泵(导热油泵）安装使用1.泵安装的好坏对泵的平稳运行和使用寿命有很重要的影响，所以安装工作必须仔细地进行,不得草率行事。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉管道泵厂家就来为大家简单的讲解下有关高温导热油泵的知识内容，大家请跟着小编一起来看看吧。

小编以LQRY型热油泵来作为讲解。

LQRY型热油泵：该泵具有着结构合理、安全可靠、效率高、在热态下能长期稳定运转无泄漏、无附加冷却系统安全可靠等特点，可用来输送不含固体颗粒的介质，广泛适用于石油、油脂、锅炉、建筑、养路、制药、塑料、橡胶、含成纤维纺织、印染等工业领域，使用温度≤370℃。

是一种理想的热载体介质循环泵。

LQRY型高温导热油泵型号意义：
LQRY型高温导热油泵性能参数表：
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

【LQRY型热油泵(导热油泵)】产品：【LQRY型热油泵(导热油泵)】产品简介：LQRY型热油泵(导热油泵是吸取了国内外各类先进的热油循环泵的特点研制的。

该泵具有结构合理、技术先进、效率高、在热态下能长期稳定运转无泄漏、无附加冷却系统安全可靠等特点，可广泛使用于石油、油脂、锅炉、建筑、养路、制药、塑料、橡胶、含成纤维纺织、印染等工业领域，主要用于输送不含固体颗粒的弱腐蚀性高温液体，使用温度≤370℃，是一种理想的热油循环泵。

【LQRY型热油泵(导热油泵)】型号意义：【LQRY型热油泵(导热油泵)】结构特点：LQRY型热油泵(导热油泵)是本单位消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。

LQRY型热油泵(导热油泵)的支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑，后端采用润滑脂润滑，中间有一导油管，用以随时观察密封情况和回收导热油。

采用自热散热结构，改变了传统的水冷却结构，使结构简单，体积小，节约运行费用，性能好，使用可靠。

LQRY型热油泵(导热油泵)，(1)采用填料密封和机械密封相结合的形式，填料密封用耐高的填料，具有良好的热态适应性，而机械密封则采用机械强度高，耐磨性好的硬质合金材料，保证了高温情况下的密封性能。

(2)采用第三代聚四氟乙烯(简称PTFE)做唇形密封，使密封性能产生了飞跃，比橡胶类密封可靠．注提高25倍，而十腐蚀性能极强。

【LQRY型热油泵(导热油泵)】结构图：1 泵体2 盖形螺母3 叶轮4 螺塞5 铝热圈6 平键7 泵盖8 孔用弹性档圈9 铝垫圈10 压圈11 垫料12 螺母13 垫圈14 螺栓15 螺栓16 泵轴17 球轴承18 轴承座19 垫片20 铝牌21 铆钉22 机械密封23 螺栓24 撑酶25 垫圈26 导油管27 螺钉28 垫圈29 橡胶密封30 轴承盖31 垫片32 泵联轴器33 平键34 弹性块35 电机联轴器36 罩壳37 螺钉38 电动机39 螺栓40 螺柱41 垫圈42 底座43 垫圈44 弹性挡圈1 泵体2 盖形螺母3 叶轮4 螺塞5 平键6 泵盖7 孔用弹性挡圈8 铝垫片9 压圈10 垫料11 螺母12 垫片13 垫片14 螺栓15 泵轴16 球轴承17 内六角螺栓18 轴承座19 内六角螺栓20 橡胶密封21 孔用弹性六角块 22 球轴承23 内六角螺栓 24 轴用弹性挡圈 25 羊毛毡26 泵联轴器27 平键28 弹性六角29 电机联轴器30 罩壳31 平键32 它机33 螺栓34 双头螺栓35 铝垫圈36 双头螺栓37 垫片38 螺母39 底座40 垫圈41 螺栓42 螺栓43 轴承盖【LQRY型热油泵(导热油泵)】性能参数：型号LQRY 流量m3/h扬程m转速r/min功率KW效率n％气蚀余量NPSHm轴功率配用功率26-20-100 4.5 15 2825 0.45 0.75 40 0.8 50-32-150 8 22 2840 1.0 1.5 42 1.6【LQRY型热油泵(导热油泵)】安装尺寸图：油泵型号 LQRY 电机 机座号/功率 油泵外形及安装尺寸LL1 L2L3 B1 B2 B3 A a h1 h2 H1 H2 D1 D2 nl/dl n2/d2 N3/d326-20-100 Y801-2/0.75700 630 108 415 200 230 270 75 80 95 25 290 180 85 75 4/14 4/14 4/1450-32-150 Y90S-2/1.5800 700 80525 180 248 29580 90 13240 365 210 125 1006-17.54-17.54-1650-32-160 Y90L-2/2.265-40-160 Y100L-2/31000810 110 590 280 360 410 100 150 420 240 1451108-17.5 4-2050-50-170 Y112M-2/4845 122.5 600 355 360 410152442 2471256-17.565-50-180Y132S1-2/5.51100 900 120 660 300 380 440 160 410 245 160【LQRY型热油泵(导热油泵)】安装使用：LQRY型热油泵(导热油泵)安装使用1．泵安装的好坏对泵的平稳运行和使用寿命有很重要的影响，所以安装工作必须仔细地进行，不得草率行事。

高温导热油泵分类
高温导热油泵主要分为以下几种类型：
1. KCB型强制循环泵：适用于输送温度≤200℃的热导油，具有结构简单、工作可靠、噪音低、振动小、节能环保等特点，广泛应用于液压技术、锅炉循环、化工、制药等领域。

2. CYZ-A型自吸泵：适用于输送温度≤350℃、粘度在5-760cSt之间的热
导油，具有占地面积小、便于安装和维护、抗腐蚀性能强等特点，广泛应用于热水锅炉、汽车生产、纺织、食品等行业。

3. YCB型轻质强制循环泵：适用于输送温度≤120℃的导热油，具有结构简单、易于操作、噪音低、振动小等特点，广泛应用于热水锅炉系统、压力稀释系统、液相输送、液气混输等场合。

4. RY型热油泵：适用于输送温度≤350℃的热导油，具有结构紧凑、噪音低、振动小、使用寿命长等特点，广泛应用于制药、油脂、化工、染料、塑料等行业。

5. LRY型上吸式热油泵：适用于输送温度≤350℃、粘度在5-760cSt之间
的热导油，具有出口压力高、启动瞬间流量大等特点，广泛应用于热水锅炉、食品加工、纺织、化工等领域。

此外，高温导热油泵还可以根据泵的原理分为容积式泵和回转式泵。

容积式泵是由于泵的容积变化来实现输送液体的，包括螺杆泵和齿轮泵等类型；回转式泵是由于泵轮的回转带动液体来实现输送的，包括离心泵等类型。

以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询专业人士。

【LQRY型热油泵(导热油泵)】产品：【LQRY型热油泵(导热油泵)】产品简介：LQRY型热油泵(导热油泵是吸取了国内外各类先进的热油循环泵的特点研制的。

该泵具有结构合理、技术先进、效率高、在热态下能长期稳定运转无泄漏、无附加冷却系统安全可靠等特点，可广泛使用于石油、油脂、锅炉、建筑、养路、制药、塑料、橡胶、含成纤维纺织、印染等工业领域，主要用于输送不含固体颗粒的弱腐蚀性高温液体，使用温度≤370℃，是一种理想的热油循环泵。

【LQRY型热油泵(导热油泵)】型号意义：【LQRY型热油泵(导热油泵)】结构特点：LQRY型热油泵(导热油泵)是本单位消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。

LQRY型热油泵(导热油泵)的支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑，后端采用润滑脂润滑，中间有一导油管，用以随时观察密封情况和回收导热油。

采用自热散热结构，改变了传统的水冷却结构，使结构简单，体积小，节约运行费用，性能好，使用可靠。

LQRY型热油泵(导热油泵)，(1)采用填料密封和机械密封相结合的形式，填料密封用耐高的填料，具有良好的热态适应性，而机械密封则采用机械强度高，耐磨性好的硬质合金材料，保证了高温情况下的密封性能。

(2)采用第三代聚四氟乙烯(简称PTFE)做唇形密封，使密封性能产生了飞跃，比橡胶类密封可靠．注提高25倍，而十腐蚀性能极强。

【LQRY型热油泵(导热油泵)】结构图：1泵体2盖形螺母3叶轮4螺塞5铝热圈6平键7泵盖8孔用弹性档圈9铝垫圈10压圈11垫料12螺母13垫圈14螺栓15螺栓16泵轴17球轴承18轴承座19垫片20铝牌21铆钉22机械密封23螺栓24撑酶25垫圈26导油管27螺钉28垫圈29橡胶密封30轴承盖31垫片32泵联轴器33平键34弹性块35电机联轴器36罩壳37螺钉38电动机39螺栓40螺柱41垫圈42底座43垫圈44弹性挡圈1泵体2盖形螺母3叶轮4螺塞5平键6泵盖7孔用弹性挡圈8铝垫片9压圈10垫料11螺母12垫片13垫片14螺栓15泵轴16球轴承17内六角螺栓18轴承座19内六角螺栓20橡胶密封21孔用弹性六角块22球轴承23内六角螺栓24轴用弹性挡圈25羊毛毡26泵联轴器27平键28弹性六角29电机联轴器30罩壳31平键32它机33螺栓34双头螺栓35铝垫圈36双头螺栓37垫片38螺母39底座40垫圈41螺栓42螺栓43轴承盖【LQRY型热油泵(导热油泵)】性能参数：型号LQRY 流量m3/h扬程m转速r/min功率KW效率n％气蚀余量NPSHm轴功率配用功率26-20-100 4.51528250.450.75400.8 50-32-1508222840 1.0 1.542 1.6 50-32-16010252840 1.5 2.242 1.8 65-40-16012.5252880 2.5345 2.2 50-50-17012.5322890 3.2445 2.5 65-50-180******** 4.5 5.552 2.7 65-50-17040252900 4.5 5.552 2.7 80-50-180******** 6.77.563 3.1 80-50-17060202900 6.77.563 3.1 100-65-190603829309.21168 3.9 100-65-2008040293012.51570 3.5 100-65-2205850293012.51568 3.5100-65-230 l00 55 2940 19.522 70 3.6 125-100-190 155 30 2940 20 22 72 3.6 100-65-240 100 70 2950 25.5 30 69.8 4.1 100-65-257 100 80 2950 32.5 37 67 3.6 125-100-220 160 45 2950 25.5 37 75.2 3.6 125-80-250 160 60 2970 35.5 45 74.2 5 125-100-250 200 60 2970 42.8 55 76.8 6 125-100-257 260 70 2970 64.3 75 77.1 6.8 125-100-260 300 70 2970 75.3 90 78.2 8 125-100-270 220 85 2970 68 90 76 6 150-125-270 340 76 2970 89.5 110 78.6 8.5 150-125-2704007.8297010613280.69.8【LQRY 型热油泵(导热油泵)】安装尺寸图：油泵型号 LQRY 电机 机座号/功率油泵外形及安装尺寸LL1L2L3 B1 B2 B3 Aa h1 h2 H1 H2 D1 D2 nl/dl n2/d2 N3/d326-20-100 Y801-2/0.75 700 630 108 415 200 230 270 75 80 95 25 290 180 85 75 4/14 4/14 4/14 50-32-150 Y90S-2/1.5 800 700 80 525 180 248 295 8090 13240 365 210 125 100 6-17.5 4-17.54-1650-32-160 Y90L-2/2.2 65-40-160 Y100L-2/3 1000810 110 590 280 360 410 100 150420 240 1451108-17.5 4-2050-50-170 Y112M-2/4 845 122.5 600 355 360 410152 442 247 125 6-17.5 65-50-180 Y132S1-2/5.5 1100 900120660 300 380 440160 410 245 16080-50-180 Y132S2-2/7.5 100-65-190Y160M-2/ll1200 1049 730 355 440 510 110 120 180510 285 180 145 8-20 8-17.5 4-22100-65-220 Y160M1-2/15 100-65-200A Y160M1-2/15100-65-230YlSOM-2/2213001180145930415495570115125200570320125-100-200Y180M-2/22220180100-65-240Y200L1-2/301400180145100-65-257Y200L2-2/37125-100-220Y200L2-2/37220180125-80-250Y225M-2/4515131245152480540620140144225456203451608-224-24125-100-250Y250M-2/55158014002305506006906543701908-22125-100-257Y280S-2/751628151027596054062069515023050725438125-100-260Y280S1-2/90125-100-270Y280S1-2/9016281510275990540620695150144230507254382201908-228-224-24 150-125-270Y315S-2/110181815902501090628720780145150230457504402402108-228-17.54-24 150-125-270Y315M1-2/1321888【LQRY型热油泵(导热油泵)】安装使用：LQRY型热油泵(导热油泵)安装使用1．泵安装的好坏对泵的平稳运行和使用寿命有很重要的影响，所以安装工作必须仔细地进行，不得草率行事。

高温导热油泵切换方法:
1.关闭旧泵。

首先，关闭旧泵的电源，然后关闭其进口和出口阀门。

在液压系统压力降至零后，关闭进口和出口的连接螺帽，并移除配管连接。

2.配管连接。

将新泵的进口和出口与相应的管道接口对准并插入，旋紧连接螺帽以确保连接牢固。

3.开启新泵。

打开新泵的进口和出口阀门，然后启动新泵的电源。

4.检查泵的运行状态。

启动后，检查泵是否正常启动，液压系统是否出现异常，以及温度是否正常升高。

同时，观察泵进口和出口的压力是否正常，以确认新泵已正常运行。

在紧急情况下，如油喷出、电机起火或泵严重损坏等事故，应切断原运转泵的电源，停泵后启动备用泵。

打开备用泵的排出阀，使出口流量和压力达到规定值，然后关闭原运转泵的排出阀和吸入阀，进行处理。

定期检查泵的工作状态和维护泵的清洁度对于确保其长期稳定运行至关重要。

导热油泵型号意义及结构图上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、2CY型导热油泵概述：2CY型导热油泵是在ISG型的基础上自行研究开发的新一代节能、环保立式热水离心泵。

该系列泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。

2CY型导热油泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。

二、2CY型导热油泵工作条件：1、吸入压力≤1．6MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa。

2、环境温度<40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

三、2CY型导热油泵产品特点：运行平稳：导热油泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。

维修方便：更换密封、轴承，简易方便。

占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

四、2CY型导热油泵型号意义：例如:ISG50-160(I)AISG-立式单级管道离心泵IRG-立式单级热水管道离心泵GRG-立式单级热水管道离心泵五、2CY型导热油泵主要配件：六、2CY型导热油泵结构图：。
