集成电路测试原理

集成电路芯片电参数测试集成电路芯片的电参数测试是评估芯片性能和质量的重要步骤之一。

电参数测试可以帮助设计工程师和制造工程师了解芯片的工作条件，优化芯片设计和制造过程。

本文将介绍集成电路芯片的电参数测试的基本原理、测试方法和常见测试指标。

一、电参数测试的基本原理电参数测试是通过将待测芯片接入测试设备，对芯片进行各项电性能指标的测试。

通常，芯片的接口与测试仪器相连接，测试仪器通过向芯片施加电压、电流等信号，测量芯片的电压、电流等响应信号。

通过对这些响应信号的分析，可以得到芯片的电参数信息。

二、电参数测试的方法1. 直流电性能测试直流电性能测试是测试芯片在直流工作状态下的电压、电流等基本电性能指标。

其中包括：(1) 静态电压测量：测量芯片的电源电压、管脚电压等；(2) 静态电流测量：测量芯片的静态工作电流；(3) 动态电流测量：测量芯片在不同工作状态下的动态电流变化。

2. 交流电性能测试交流电性能测试是测试芯片在交流信号下的电性能，用于评估芯片的信号处理能力和频率响应特性。

其中包括：(1) 频率特性测试：测量芯片在不同频率下的增益、相位等指标；(2) 时域响应测试：测量芯片对快速变化信号的响应能力；(3) 噪声测试：测量芯片在不同频率范围内的噪声水平。

3. 温度特性测试温度特性测试用来评估芯片在不同温度环境下的电性能变化，以确定芯片的工作温度范围和温度稳定性。

其中包括：(1) 温度漂移测试：测量芯片在不同温度下的电性能漂移；(2) 温度稳定性测试：测量芯片在恒定温度条件下的电性能稳定性。

4. 功耗测试功耗测试是测试芯片在不同工作模式下的功耗消耗，用于评估芯片的能耗性能和电池寿命。

其中包括：(1) 静态功耗测试：测量芯片在待机模式下的功耗消耗；(2) 动态功耗测试：测量芯片在不同工作负载下的功耗消耗。

三、常见的电参数测试指标1. 电源电压：芯片的工作电压范围和电压稳定性；2. 静态电流：芯片的工作电流和功耗；3. 输出电压范围和电流驱动能力；4. 时钟频率和时钟精度；5. 噪声水平和信噪比；6. 时延、上升时间和下降时间。

集成电路的基本原理和工作原理集成电路是指通过将多个电子元件（如晶体管、电容器、电阻器等）和互连结构（如金属导线、逻辑门等）集成到单个芯片上，形成一个完整的电路系统。

它是现代电子技术的重要组成部分，广泛应用于计算机、通信、嵌入式系统和各种电子设备中。

本文将介绍集成电路的基本原理和工作原理。

一、集成电路的基本原理集成电路的基本原理是将多个电子元件集成到单个芯片上，并通过金属导线将这些元件互连起来，形成一个完整的电路系统。

通过集成电路的制造工艺，可以将电子元件和互连结构制造到芯片的表面上，从而实现芯片的压缩和轻量化。

常见的集成电路包括数字集成电路（Digital Integrated Circuit，简称DIC）、模拟集成电路（Analog Integrated Circuit，简称AIC）和混合集成电路（Mixed Integrated Circuit，简称MIC）等。

集成电路的基本原理包括以下几个关键要素：1. 材料选择：集成电路芯片的制造材料通常选择硅材料，因为硅材料具有良好的电子特性和热特性，并且易于形成晶体结构。

2. 晶圆制备：集成电路芯片的制造过程通常从硅晶圆开始。

首先，将硅材料熔化，然后通过拉伸和旋转等方法制备成硅晶圆。

3. 掩膜制备：将硅晶圆表面涂覆上光感光阻，并通过光刻机在光感光阻表面形成图案。

然后使用化学溶液将未曝光的部分去除，得到掩膜图案。

4. 传输掩膜：将掩膜图案转移到硅晶圆上，通过掩膜上沉积或蚀刻等方法，在硅晶圆表面形成金属或电子元件。

5. 互连结构制备：通过金属导线、硅氧化物和金属隔离层等材料，形成元件之间的互连结构，实现元件之间的电连接。

6. 封装测试：将芯片放置在封装材料中，通过引脚等结构与外部电路连接，然后进行测试和封装。

集成电路的基本原理通过以上几个关键步骤实现电子元件和互连结构的制备和组装，最终形成一个完整的电路系统。

二、集成电路的工作原理集成电路的工作原理是指通过控制电流和电压在电路系统中的分布和变化，从而实现电子元件的工作和电路系统的功能。

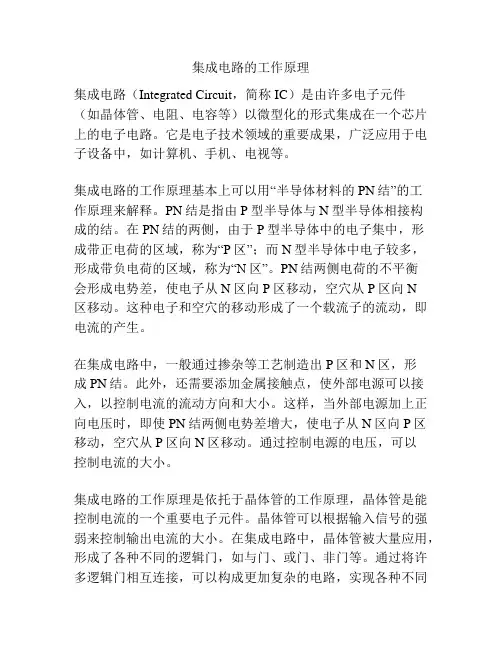

集成电路的工作原理集成电路（Integrated Circuit，简称IC）是由许多电子元件（如晶体管、电阻、电容等）以微型化的形式集成在一个芯片上的电子电路。

它是电子技术领域的重要成果，广泛应用于电子设备中，如计算机、手机、电视等。

集成电路的工作原理基本上可以用“半导体材料的PN结”的工作原理来解释。

PN结是指由P型半导体与N型半导体相接构成的结。

在PN结的两侧，由于P型半导体中的电子集中，形成带正电荷的区域，称为“P区”；而N型半导体中电子较多，形成带负电荷的区域，称为“N区”。

PN结两侧电荷的不平衡会形成电势差，使电子从N区向P区移动，空穴从P区向N区移动。

这种电子和空穴的移动形成了一个载流子的流动，即电流的产生。

在集成电路中，一般通过掺杂等工艺制造出P区和N区，形成PN结。

此外，还需要添加金属接触点，使外部电源可以接入，以控制电流的流动方向和大小。

这样，当外部电源加上正向电压时，即使PN结两侧电势差增大，使电子从N区向P区移动，空穴从P区向N区移动。

通过控制电源的电压，可以控制电流的大小。

集成电路的工作原理是依托于晶体管的工作原理，晶体管是能控制电流的一个重要电子元件。

晶体管可以根据输入信号的强弱来控制输出电流的大小。

在集成电路中，晶体管被大量应用，形成了各种不同的逻辑门，如与门、或门、非门等。

通过将许多逻辑门相互连接，可以构成更加复杂的电路，实现各种不同的功能。

集成电路的工作原理还包括数字信号和模拟信号的处理。

数字信号是用离散的数值来表示信息的信号，而模拟信号是用连续的数值来表示信息的信号。

集成电路可以将输入的模拟信号转换为数字信号，通过逻辑电路进行处理，再将数字信号转换为输出的模拟信号。

这样，可以实现各种复杂的信号处理功能。

总之，集成电路的工作原理是基于PN结和晶体管的工作原理。

通过控制电源的电压和控制信号的输入，实现了电子元件之间的相互作用，从而实现各种功能。

集成电路的微型化、高集成度、可靠性高等特点，使得它成为现代电子技术的基础和核心。

电子技术 • Electronic Technology86 •电子技术与软件工程 Electronic Technology & Software Engineering 【关键词】集成电路 半导体集成电路 静电放电 可靠性1 集成电路的工作原理及组成结构集成电路，一般简称IC ，英文名为integrated circuit ，它是一种新型、微型的电子元件或者零部件。

通常情况下集成电路采用一种特定的工艺方法，把很多的微电子元件集成到一个硅片上，一般这些电子元件包括晶体管、二极管、电容电阻、电感等，现如今基本所有集成电路的都是以硅作为基础材料，再在其基础上通过扩散或者渗透的工艺方法让其形成N 型、P 型的半导体或者P-N 结。

让其在电路板上结合其他元器件一起来完成一些特定功能的电路模块，比如说一些我们平时生活中常见的一些承担运算、导电、存储功能的电子设备。

人们把集成电路也称作半导体集成电路，因为一般的集成电路的基板都是半导体材料，然后再在基板上把把至少一个有源元件或者更多的元件相互之间连接到一起，让其完成一些特定功能的元器件。

它们一般通过半导体材料所特有的电子空穴导电能了来进行通电，让电流通过半导体上的引线和引脚来进行输入或者输出电流信号，完成半导体集成电路的索要完成的特定功能。

人们一般认为集成电路是罗伯特•诺伊思（在硅（Si ）的基础上发明的集成电路）和杰克•基尔比（在锗（Ge ）的基础上发明的集成电路）发明的。

而后随着集成电路的一步步持续改进，现如今市面上大多数的的半导体集成电路都是在硅的基础上进行生产的，一般集成电路的工作原理及可靠性分析文/陈海彬情况下半导体的工艺过程是氧化→光刻→扩散→外延→蒸铝，然后形成集成电路所需要的半导体材料，把另外一些所需要的二极管、电容、电阻等元器件再焊接到加工好的特定的半导体材料上，就加工成了我们所需要的一些半导体集成电路。

它们会有各种各样的样式，比如有扁平式的、圆壳式的、双列直插式的等等，而且它们所实现的功能也是各种各样。

iddq测试原理iddq测试原理是一种集成电路（IC）测试方法，用于检测芯片内部的电流。

它是一种零漏电流测试技术，通过检测芯片在静态状态下的电流来判断芯片的可靠性和质量。

iddq测试原理是基于CMOS（互补金属氧化物半导体）技术的电路测试方法。

CMOS电路是一种低功耗、高集成度的电路技术，广泛应用于各种集成电路中。

CMOS电路由N型MOS（NMOS）和P型MOS（PMOS）两种类型的MOSFET（金属氧化物半导体场效应晶体管）组成。

在CMOS电路中，NMOS和PMOS是互补的，当一个导通时，另一个处于截止状态。

iddq测试原理利用CMOS电路中的互补特性，通过测量芯片在静态状态下的电流来判断芯片是否正常。

在正常情况下，静态电流应该非常小，接近于零，因为CMOS电路在静态状态下是不消耗功耗的。

而当芯片存在缺陷时，例如晶体管漏电流过大、晶体管通道短路等，会导致芯片内部的电流明显增加。

iddq测试就是通过测量芯片的静态电流来检测这些缺陷。

iddq测试方法可以分为两种：全芯片iddq测试和局部iddq测试。

全芯片iddq测试是在芯片的所有输入和输出端口都关闭的情况下进行的，这样可以确保测量到的电流是芯片内部的电流。

而局部iddq测试则是在具体的电路模块上进行的，通过选择性地关闭部分输入和输出端口，可以更精确地定位电流缺陷。

iddq测试在集成电路制造过程中具有重要的意义。

它可以帮助制造商及时发现芯片的制造缺陷，提高芯片的质量和可靠性。

在芯片设计阶段，iddq测试也可以用来评估芯片的功耗和电流泄漏情况，优化电路设计。

虽然iddq测试方法简单有效，但也存在一些应用限制。

首先，iddq测试只能检测到静态电流缺陷，对于动态电流缺陷无能为力。

其次，iddq测试需要芯片处于静态状态，对于一些高速运行的芯片来说，测试过程可能会影响芯片的正常工作。

因此，在实际应用中，还需要结合其他测试方法来全面评估芯片的性能和可靠性。

总结起来，iddq测试原理是一种通过测量芯片的静态电流来检测电流缺陷的方法。

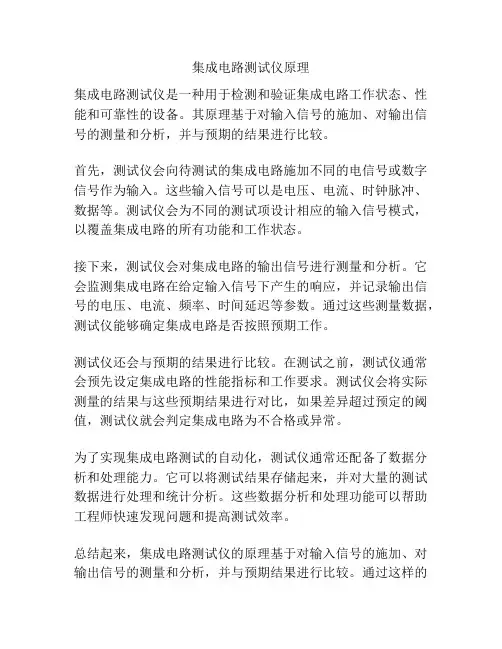

集成电路测试仪原理
集成电路测试仪是一种用于检测和验证集成电路工作状态、性能和可靠性的设备。

其原理基于对输入信号的施加、对输出信号的测量和分析，并与预期的结果进行比较。

首先，测试仪会向待测试的集成电路施加不同的电信号或数字信号作为输入。

这些输入信号可以是电压、电流、时钟脉冲、数据等。

测试仪会为不同的测试项设计相应的输入信号模式，以覆盖集成电路的所有功能和工作状态。

接下来，测试仪会对集成电路的输出信号进行测量和分析。

它会监测集成电路在给定输入信号下产生的响应，并记录输出信号的电压、电流、频率、时间延迟等参数。

通过这些测量数据，测试仪能够确定集成电路是否按照预期工作。

测试仪还会与预期的结果进行比较。

在测试之前，测试仪通常会预先设定集成电路的性能指标和工作要求。

测试仪会将实际测量的结果与这些预期结果进行对比，如果差异超过预定的阈值，测试仪就会判定集成电路为不合格或异常。

为了实现集成电路测试的自动化，测试仪通常还配备了数据分析和处理能力。

它可以将测试结果存储起来，并对大量的测试数据进行处理和统计分析。

这些数据分析和处理功能可以帮助工程师快速发现问题和提高测试效率。

总结起来，集成电路测试仪的原理基于对输入信号的施加、对输出信号的测量和分析，并与预期结果进行比较。

通过这样的
测试过程，可以确保集成电路的工作状态、性能和可靠性符合设计要求。

集成电路测试基本原理
集成电路测试的基本原理是：被测电路DUT（Device Under Test）可作为一个已知功能的实体，测试依据原始输入X和网络功能集F（X），确定原始输出回应Y，并分析Y是否表达了电路网络的实际输出。

因此，测试的基本任务是生成测试输入，而测试系统的基本任务则是将测试输人应用于被测器件，并分析其输出的正确性。

测试过程中，测试系统首先生成输入定时波形信号施加到被测器件的原始输入管脚，第二步是从被测器件的原始输出管脚采样输出回应，最后经过分析处理得到测试结果。

集成电路测试的作用包括：
1. 检测：确定被测器件DUT是否具有或者不具有某些故障。

2. 诊断：识别表现于DUT的特性故障。

3. 器件特性的描述：确定和校正设计和/或者测试中的错误。

4. 失效模式分析（FMA）：确定引起DUT缺陷制造中的错误。

以上信息仅供参考，如有需要，建议咨询专业技术人员。

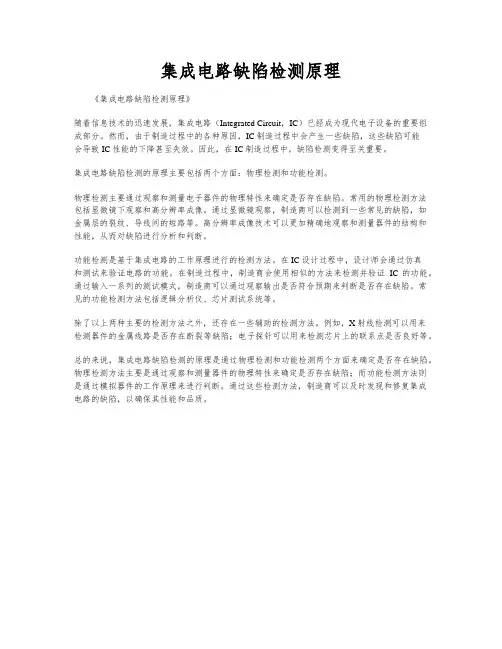

集成电路缺陷检测原理《集成电路缺陷检测原理》随着信息技术的迅速发展，集成电路（Integrated Circuit，IC）已经成为现代电子设备的重要组成部分。

然而，由于制造过程中的各种原因，IC制造过程中会产生一些缺陷，这些缺陷可能会导致IC性能的下降甚至失效。

因此，在IC制造过程中，缺陷检测变得至关重要。

集成电路缺陷检测的原理主要包括两个方面：物理检测和功能检测。

物理检测主要通过观察和测量电子器件的物理特性来确定是否存在缺陷。

常用的物理检测方法包括显微镜下观察和高分辨率成像。

通过显微镜观察，制造商可以检测到一些常见的缺陷，如金属层的裂纹、导线间的短路等。

高分辨率成像技术可以更加精确地观察和测量器件的结构和性能，从而对缺陷进行分析和判断。

功能检测是基于集成电路的工作原理进行的检测方法。

在IC设计过程中，设计师会通过仿真和测试来验证电路的功能。

在制造过程中，制造商会使用相似的方法来检测并验证IC的功能。

通过输入一系列的测试模式，制造商可以通过观察输出是否符合预期来判断是否存在缺陷。

常见的功能检测方法包括逻辑分析仪、芯片测试系统等。

除了以上两种主要的检测方法之外，还存在一些辅助的检测方法。

例如，X射线检测可以用来检测器件的金属线路是否存在断裂等缺陷；电子探针可以用来检测芯片上的联系点是否良好等。

总的来说，集成电路缺陷检测的原理是通过物理检测和功能检测两个方面来确定是否存在缺陷。

物理检测方法主要是通过观察和测量器件的物理特性来确定是否存在缺陷；而功能检测方法则是通过模拟器件的工作原理来进行判断。

通过这些检测方法，制造商可以及时发现和修复集成电路的缺陷，以确保其性能和品质。

IC测试基本原理IC测试是指对集成电路（Integrated Circuit，简称IC）进行测试的过程。

集成电路是由成千上万个晶体管、电容器、电阻器和其他电子元件组成的微小电路。

由于IC的结构复杂、规模庞大，因此需要进行测试以确保其功能正常和质量可靠。

IC测试的基本原理如下：1.测试内容确定：在进行IC测试之前，需要明确测试的目标和内容。

这包括确定测试所涉及的电性能、逻辑功能、时序特性、功耗、温度范围等。

根据不同的应用需求，测试内容可能会有所不同。

2.测试程序编写：测试程序编写是IC测试的核心部分。

测试程序由一系列测试用例组成，每个测试用例定义了一个测试的输入条件和期望的输出结果。

测试程序通过模拟输入条件，观察和记录输出结果，以验证IC的功能和性能。

3. 测试平台选择：测试平台是指进行IC测试的硬件和软件设备。

根据测试内容的复杂程度和测试速度的要求，可以选择不同的测试平台，如自动测试设备（Automatic Test Equipment，简称ATE）、RF测试设备、模拟测试设备等。

4.测试引脚接线：集成电路通常具有很多引脚，每个引脚对应着不同的电信号或功能。

在IC测试中，需要将测试平台的测试引脚与IC的引脚进行连接，以实现电信号的输入和输出。

5.测试模式设置：集成电路通常具有多种测试模式，用于辅助IC测试。

测试模式可以通过设置引脚信号、写入寄存器等方式进入。

测试模式可以用于测试一些特殊功能或调试问题。

6.测试信号发生器：测试信号发生器是测试平台的关键组成部分，用于产生具有不同频率、幅度、相位和模式的信号。

通过测试信号发生器，可以为IC提供不同的测试信号，以覆盖不同的测试用例。

7.测试结果分析：测试结果分析是IC测试的最后一步。

在测试过程中，测试平台会记录和分析测试时的各种参数和结果。

通过对测试结果的分析，可以判断IC是否正常工作，是否满足设计要求。

IC测试的重要性在于保证IC产品的质量和可靠性。

集成电路的工作原理及可靠性分析摘要：集成电路是现代电子技术中的重要组成部分，其工作原理涉及到多种物理原理和技术方法。

本文将对集成电路的工作原理进行深入分析，并探讨其可靠性问题。

首先，本文将简要介绍集成电路的基本结构和分类，并详细介绍CMOS技术在集成电路中的应用。

然后，本文将分析集成电路的工作原理，包括数字电路和模拟电路两个方面，并介绍集成电路中常见的逻辑门和模拟电路。

最后，本文将探讨集成电路的可靠性问题，包括热稳定性、电子迁移效应、辐射效应等，以及集成电路的可靠性评估方法。

关键词：集成电路，工作原理，可靠性评估方法。

引言：集成电路是现代电子技术的核心之一，其广泛应用于计算机、通信、娱乐等各个领域。

集成电路的发展经历了数十年的探索和实践，逐步从简单的门电路发展到了复杂的微处理器和存储芯片。

在集成电路的发展过程中，CMOS技术成为了最为成熟和广泛应用的技术之一。

与此同时，随着集成电路规模的不断增大和工艺的不断进步，集成电路的可靠性问题也逐渐引起人们的关注。

因此，本文将深入分析集成电路的工作原理和可靠性问题，以期为相关研究提供参考。

一、集成电路的基本结构和分类集成电路是指将多个电子器件（晶体管、电容、电阻等）以一定的规律和方法集成到一块半导体晶片上，形成一个完整的电路系统。

根据功能和结构的不同，集成电路可以分为数字电路和模拟电路两种类型。

数字电路主要用于数字信号的处理和计算，包括逻辑门、存储器、微处理器等；模拟电路主要用于模拟信号的处理和放大，包括放大器、滤波器、电源管理芯片等。

此外，根据集成度的不同，集成电路还可以分为SSI（小规模集成电路）、MSI（中规模集成电路）、LSI（大规模集成电路）和VLSI（超大规模集成电路）等不同类型。

二、集成电路的工作原理1.数字电路的工作原理数字电路主要是处理离散的数字信号，其中最基本的逻辑门包括与门、或门、非门等。

这些逻辑门的输出取决于其输入信号的状态，可以用真值表来描述其逻辑功能。

半导体集成电路ttl电路测试方法的基本原理TTL（Transistor-Transistor Logic）电路是一种常见的数字逻辑电路，用于处理和传输数字信号。

在测试TTL电路之前，我们需要了解其基本原理。

首先，TTL电路通过使用晶体管来控制电路中的电流流动。

TTL电路中的晶体管有两个状态：饱和和截止。

在饱和状态下，电流可以沿着TTL电路的路径流动，表示逻辑“1”，而在截止状态下电流被截断，表示逻辑“0”。

针对TTL电路的测试，常用的方法包括以下几个步骤：1. 电源供应：确保TTL电路接收到正确的电源供应。

通常，TTL电路需要3.3V或5V的电源供应，这个应该根据具体的电路规格来确定。

2. 输入信号：根据要测试的TTL电路的输入要求，提供相应的输入信号。

输入信号可以是逻辑“0”或逻辑“1”，可以通过按钮、开关或信号发生器来产生。

3. 观察输出：连接示波器或数字逻辑分析仪来观察TTL电路的输出信号。

将TTL电路的输出信号与其预期输出进行比较，以确定TTL电路的工作情况。

4. 测试逻辑功能：对TTL电路进行逻辑功能测试，包括测试逻辑门、触发器等组件的正常工作。

5. 测试延迟时间：通过测量输入信号到输出信号的延迟时间，来评估TTL电路的性能。

延迟时间越短，TTL电路的工作速度越快。

6. 测试特殊功能：TTL电路可能具有特殊功能，例如三态缓冲器、多路选择器等。

需要测试这些特殊功能，确保其按照设计目标进行工作。

总而言之，测试TTL电路的基本原理是通过提供适当的输入信号，观察输出信号，并评估TTL电路的逻辑功能、延迟时间以及特殊功能。

这些测试方法可以帮助确保TTL电路按照预期工作，以确保电路的可靠性和性能。

半导体集成电路电压比较器测试方法的基本原理1.引言半导体集成电路是现代电子技术的核心组成部分，而电压比较器是其中常见且重要的电路之一。

电压比较器用于比较两个电压输入，根据比较结果输出高电平或低电平信号。

本文将介绍半导体集成电路中电压比较器的测试方法，包括基本原理、测试步骤和测量指标。

2.电压比较器的基本原理电压比较器是一种基本的运算放大器。

它可以将输入电压与参考电压进行比较，并根据比较结果输出不同的电平信号。

电压比较器通常由放大器和一个或多个阈值电压参考组成。

2.1放大器电压比较器中的放大器起到放大输入信号的作用。

主要有两种类型的电压比较器放大器：开环放大器和闭环放大器。

开环放大器通常具有高增益和大的输入阻抗，能够放大微弱的输入信号。

闭环放大器通过负反馈方式将输出信号与输入信号进行比较，调整增益以得到所需的输出。

2.2阈值电压参考电压比较器中的阈值电压参考决定了输入电压与参考电压的比较结果。

通常使用稳定的参考电源以及电压分压电路实现。

根据比较结果，阈值电压参考可以分为单阈值和双阈值电压参考。

3.电压比较器的测试方法3.1测量输入偏置电流输入偏置电流是电压比较器一个重要的性能指标，表示当输入为零时，放大器输入端的电流。

测试输入偏置电流的方法包括使用恒流源、压差法和零漂技术。

3.2测量输入失配电压输入失配电压是电压比较器另一个重要的性能指标，表示两个输入之间的电压差。

测试输入失配电压的方法包括使用零漂技术、记录其差别以及使用等效电路模型进行测量。

3.3测量输入失配电流输入失配电流是电压比较器的性能指标之一，表示两个输入之间的电流差异。

测试输入失配电流的方法包括使用差分电压源和记录其差异。

3.4测量输出高电平和低电平信号输出高电平和低电平信号的测量是电压比较器的重要测试项目。

通常使用示波器或逻辑分析仪来测量输出信号的上升时间、下降时间、峰值电压和持续时间等参数。

4.结论本文介绍了半导体集成电路中电压比较器的测试方法，包括测量输入偏置电流、输入失配电压、输入失配电流和输出高低电平信号等关键项目。

集成电路测试原理及方法一、测试原理：1.组件级测试：集成电路是由多个组件和连线组成的，组件级测试主要是对每个组件的功能进行测试，以确保组件的正常工作。

这些组件可以是逻辑门、存储器、运算单元等，测试方法主要是通过输入不同的信号，观察输出是否符合预期结果。

2.系统级测试：系统级测试是对整个集成电路进行测试，将多个组件和连线连接在一起，模拟真实的工作环境进行测试。

系统级测试主要是验证整个电路是否能够正常工作，并满足设计要求。

测试方法主要是通过输入一系列的测试用例，观察输出结果是否符合预期。

3.可靠性测试：可靠性测试是为了评估集成电路的寿命和稳定性，测试电路在长时间运行和极端环境下的性能表现。

可靠性测试主要是通过对电路施加特定压力和环境条件，观察电路的响应和损坏情况，以评估其可靠性。

测试方法主要是通过加速老化、温度循环、湿度变化等方式进行测试。

二、测试方法：1.逻辑测试：逻辑测试是对逻辑功能进行测试，主要是验证电路的正确性。

逻辑测试方法主要有程序测试、仿真测试和扫描链测试等。

程序测试是通过编写测试程序，输入一系列的测试数据，观察输出结果是否符合预期。

仿真测试是通过建立电路模型，以软件仿真的方式进行测试，模拟电路的工作过程。

扫描链测试是通过引入扫描链，实现对电路内部状态的观测和控制，提高测试效率和覆盖率。

2.功能测试：功能测试是对电路的功能进行全面测试，以验证电路是否能够正常工作。

功能测试方法主要有输入/输出测试、边界测试和故障注入等。

输入/输出测试是通过输入一系列的测试用例，观察输出结果是否符合预期，以测试电路的输入和输出能力。

边界测试是在输入信号的边界值处进行测试，以验证电路在极端情况下的性能表现。

故障注入是通过在电路中注入故障，观察电路的响应和恢复情况，以评估其容错能力和可靠性。

3.性能测试：性能测试是对电路的性能进行评估和验证，以测试电路的性能指标是否满足设计要求。

性能测试方法主要有时序测试、信号完整性测试和功耗测试等。

ic测试原理
IC测试原理是指通过一系列的测试方法和手段对集成电路（Integrated Circuit，简称IC）进行检测和验证，以确保其工
作正常、达到设计要求。

IC测试主要分为两个阶段：设计阶段测试（Design for Test，
简称DFT）和制造阶段测试（Manufacturing Test，简称MFT）。

设计阶段测试主要是在IC设计过程中进行的，目的是为了提
高IC的可测试性。

通过在设计中加入测试电路和测试逻辑，
可以实现对IC内部电路和功能的全面测试，提高测试效率和
准确性，从而减少制造阶段的测试时间和成本。

制造阶段测试是在IC出厂前进行的，目的是确保生产出的每
一片IC都符合规格和质量要求。

制造阶段测试主要包括外观
检查、功能测试、电气特性测试等多个环节。

其中，功能测试主要是通过提供一系列输入信号，观察输出信号是否符合预期，以验证IC内部电路和功能的正确性。

电气特性测试则是针对
IC的各种电性参数进行测量和判定。

IC测试主要采用自动化测试设备（Automatic Test Equipment，简称ATE）进行。

ATE可以根据预先设定的测试方案，自动
完成对IC的测试流程，并记录测试结果。

通过ATE，可以高
效地进行大规模的IC测试，并提供精确的测试数据，为后续
的质量控制和故障分析提供依据。

总结起来，IC测试原理是通过在设计和制造阶段对集成电路进行全面测试，以确保其质量和可靠性。

通过采用适当的测试方法和设备，可以提高生产效率、降低成本，从而保证IC的工作正常和性能优良。

H a r b i n I n s t i t u t e o f T e c h n o l o g y集成电路测试原理及方法简介院系：电气工程及自动化学院姓名： XXXXXX 学号： XXXXXXXXX 指导教师： XXXXXX 设计时间： XXXXXXXXXX摘要随着经济发展和技术的进步，集成电路产业取得了突飞猛进的发展。

集成电路测试是集成电路产业链中的一个重要环节，是保证集成电路性能、质量的关键环节之一。

集成电路基础设计是集成电路产业的一门支撑技术，而集成电路是实现集成电路测试必不可少的工具。

本文首先介绍了集成电路自动测试系统的国内外研究现状，接着介绍了数字集成电路的测试技术，包括逻辑功能测试技术和直流参数测试技术。

逻辑功能测试技术介绍了测试向量的格式化作为输入激励和对输出结果的采样，最后讨论了集成电路测试面临的技术难题。

关键词：集成电路；研究现状；测试原理；测试方法目录一、引言 (4)二、集成电路测试重要性 (4)三、集成电路测试分类 (5)四、集成电路测试原理和方法 (6)4.1.数字器件的逻辑功能测试 (6)4.1.1测试周期及输入数据 (8)4.1.2输出数据 (10)4.2 集成电路生产测试的流程 (12)五、集成电路自动测试面临的挑战 (13)参考文献 (14)一、引言随着经济的发展，人们生活质量的提高，生活中遍布着各类电子消费产品。

电脑﹑手机和mp3播放器等电子产品和人们的生活息息相关，这些都为集成电路产业的发展带来了巨大的市场空间。

2007年世界半导体营业额高达2.740亿美元，2008世界半导体产业营业额增至2.850亿美元，专家预测今后的几年随着消费的增长，对集成电路的需求必然强劲。

因此，世界集成电路产业正在处于高速发展的阶段。

集成电路产业是衡量一个国家综合实力的重要重要指标。

而这个庞大的产业主要由集成电路的设计、芯片、封装和测试构成。

在这个集成电路生产的整个过程中，集成电路测试是惟一一个贯穿集成电路生产和应用全过程的产业。

【集成电路测试原理】【IC Testing Principle 】一、基本信息课程代码：【2080074】课程学分：【3】面向专业：【微电子学】课程性质：【专业必修课】课程类型：【理论教学课】开课院系：机电学院电子工程系使用教材：主教材《集成电路测试原理》自编讲义参考教材【《超大规模集成电路测试》[美]Michael L.Bushnell &Vishwani D.Agrawal 著，蒋安平冯建华王新安译电子工业出版社2005.8】【《集成电路测试技术基础》姜岩峰著化学工业出版社2008.9】先修课程：【数字逻辑电路】、【模拟电子电路】二、课程简介该课程是微电子专业的一门重要的专业课，是微电子专业三大专业方向：集成电路工艺、集成电路设计和集成电路封装测试中的一个重要方面，在该专业的教学中占有重要地位。

也是学生毕业后可以从事的主要专业领域之一，培养的是我国先进制造业和高科技产业的紧缺型人才。

通过本课程的教学，使学生掌握有关集成电路测试的基础知识、基本原理和算法，了解相应的集成电路测试设备和测试实现技术，可完善和拓展微电子专业学生就业的系统性专业背景知识，有助于扩大学生在整个集成电路产业链中的就业面。

三、选课建议本课程面向微电子学三、四年级的本科生授课四、课程与培养学生能力的关联性（必填项）五、课程学习目标通过本课程的学习，要求学生获得集成电路测试技术最基本的专业知识和技能，具体要达到的知识目标和能力目标是：1.知道有关集成电路测试的基础知识。

自主学习表达沟通专业能力尽责抗压协同创新服务关爱信息应用国际视野设计计算能力工程制图能力逻辑分析能力计算机应用能力工艺制程、封装/测试能力2.掌握集成电路测试的基本原理。

3.理解集成电路测试的有关算法。

4.知道相应的集成电路测试设备及集成电路测试的实现技术。

5.知道集成电路测试的方法及存储器测试的原理和方法。

六、课程内容第一章概述知道集成电路的发明和发展；熟悉集成电路产业链；理解集成电路测试基础；理解集成电路测试在集成电路发展中的作用与意义。
