梁应力应变测试

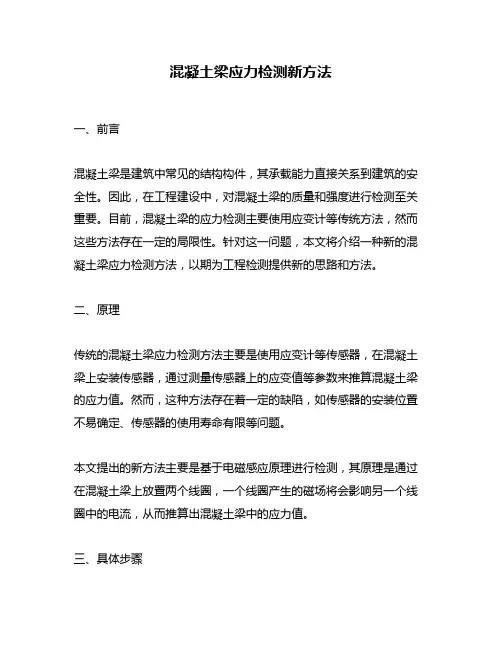

混凝土梁应力检测新方法一、前言混凝土梁是建筑中常见的结构构件，其承载能力直接关系到建筑的安全性。

因此，在工程建设中，对混凝土梁的质量和强度进行检测至关重要。

目前，混凝土梁的应力检测主要使用应变计等传统方法，然而这些方法存在一定的局限性。

针对这一问题，本文将介绍一种新的混凝土梁应力检测方法，以期为工程检测提供新的思路和方法。

二、原理传统的混凝土梁应力检测方法主要是使用应变计等传感器，在混凝土梁上安装传感器，通过测量传感器上的应变值等参数来推算混凝土梁的应力值。

然而，这种方法存在着一定的缺陷，如传感器的安装位置不易确定、传感器的使用寿命有限等问题。

本文提出的新方法主要是基于电磁感应原理进行检测，其原理是通过在混凝土梁上放置两个线圈，一个线圈产生的磁场将会影响另一个线圈中的电流，从而推算出混凝土梁中的应力值。

三、具体步骤1.材料准备（1）铁芯线圈：用于产生磁场的线圈，需具有足够的磁场强度和线圈的适应性。

（2）探测线圈：用于检测磁场影响的线圈，需具有足够的灵敏度和可靠性。

（3）数据采集系统：用于采集探测线圈中的电流信号，并进行数据处理和分析。

（4）标准混凝土梁：用于校准检测系统，确定检测系统的准确性和精度。

2.实验前准备（1）确定混凝土梁的检测位置和方向，将铁芯线圈安装在混凝土梁的两侧，探测线圈安装在铁芯线圈上方的混凝土梁位置。

（2）对铁芯线圈通电，产生磁场。

（3）对探测线圈进行校准，记录探测线圈的灵敏度和响应时间等参数。

3.数据采集和分析（1）开启数据采集系统，记录探测线圈中的电流信号。

（2）通过对标准混凝土梁的实验数据进行处理和分析，建立混凝土梁应力和探测线圈电流信号之间的对应关系。

（3）根据混凝土梁的实际应力值，将探测线圈中的电流信号转化为应力值。

4.实验结果分析（1）将采集到的混凝土梁应力值与传统方法测得的应力值进行对比，验证新方法的准确性和可靠性。

（2）分析新方法的优缺点，如精度高、可靠性好、检测速度快等优点，但也存在着对材料的要求高、检测设备成本高等缺点。

等强度梁应变测定实验报告引言在现代工程中，强度是一个非常重要的指标。

为了确保结构的安全性能，通常需要对材料的强度进行测试。

等强度梁应变测定实验是一种常见的测试方法，本文将详细介绍此实验的过程和结果。

实验原理等强度梁应变测定实验是一种基于弹性理论的测试方法。

根据弹性理论，材料的弹性模量可以通过测量材料的应变和应力来计算。

等强度梁应变测定实验是一种间接测量弹性模量的方法，它通过测量等强度梁的挠度来计算弹性模量。

实验步骤1.制备等强度梁我们使用了两种不同的材料：钢和铝。

我们首先将这两种材料切成相同的长度，然后将它们固定在同一支架上，使它们两端平齐。

这样就制备了一个等强度梁。

2.测量等强度梁的挠度我们将等强度梁放置在两个支架之间，并在中间的位置上放置一个测量器。

测量器可以测量等强度梁在受力下的挠度。

我们采用了钢尺来确定挠度的大小。

3.记录应变和应力我们测量了等强度梁的挠度，并使用公式计算了每个材料的应变。

我们还通过施加不同的重量来测量等强度梁的应力，并将结果记录在实验记录表中。

4.计算弹性模量我们使用公式将应变和应力转化为弹性模量。

对于钢和铝，我们得到了不同的弹性模量。

这些结果可以用来比较这两种材料的强度。

实验结果我们得到了以下结果：钢的弹性模量：2.1×1011 N/m2铝的弹性模量：7.0×1010 N/m2这些结果表明，钢比铝更强。

这是因为钢的弹性模量比铝大。

这意味着，在相同的应力下，钢比铝更难弯曲或变形。

结论等强度梁应变测定实验是一种非常有用的测试方法，可以用来比较不同材料的强度。

我们的实验结果表明，钢比铝更强。

这是因为钢的弹性模量比铝大。

这个实验可以帮助工程师和设计师选择合适的材料，以确保结构的安全性能。

梁的弯曲正应力电测实验梁的弯曲正应力电测实验1、纯弯曲梁有关尺寸：弯曲梁截面宽度 b=20mm, 高度 h=40mm, 载荷作用点到梁支点距离a=150mm 。

E=210GPa。

2、本实验采用公共接线法，即梁上应变片已按公共线接法引出9根导线，其中一根特殊颜色导线为公共线，见下图1。

图一3、如图二，将应变片公共引线接至应变仪第一排的任一通道上，其它按相应序号接至第二排各通道上，补偿片接法选半桥。

4、调零。

打开纯弯曲梁实验装置电源开关，转动加载手柄1，当测力仪2显示 -0.5KN即F0=0.500KN。

电桥粗调平衡：打开应变仪电源开关，仪器将自动逐点将电桥预调平衡；电桥细调平衡：按下静态应变测试仪操作面板数字“1”，再按“确定”，然后按“平衡”，如显示屏显示为“0”，则说明调零成功，如果不为“0”，找老师处理。

依次类推，逐点（2，3，4。

8，11，12，。

18）将电桥预调平衡。

5、逐级加载。

继续转动手柄1，当测力仪2显示1.5KN，即F1=1.500KN（150Kg），按下静态应变测试仪操作面板数字“1”，再按“确定”，显示屏上将显示该点应变。

依次类推，逐点测出各点应变。

分别加F2=2.500KN， F3=3.500KN， F4=4.500KN，逐点测出各点应变。

图二6、卸荷至0.500KN，重复实验步骤4-5，测第二次数据。

7、本实验重复2次。

8、实验结束，关闭电源，拆除接线，整理实验现场。

平面纯弯曲梁横截面上的正应力纯弯曲是指梁段的各个横截面上只有弯矩而无剪力，如图中CD段梁。

实验现象分析：横向线变形后仍保持为直线，只是它们相对旋转了一个角度，但仍与纵向线成正交。

各纵向线变形后仍保持平行，但由直变弯；梁凹侧的纵向线缩短，凸侧纵向线伸长；对应纵向线缩短区域的横截面变宽，纵向线伸长区域的横截面变窄。

根据上述现象，由材料的均匀连续性假设设想梁内部的变形也与表面变形相应，因而可作如下假设：平面假设——由现象推测，梁弯曲变形后，其横截面仍保持为平面，且仍与弯曲后的纵线正交，这就是梁弯曲变形后的平面假设。

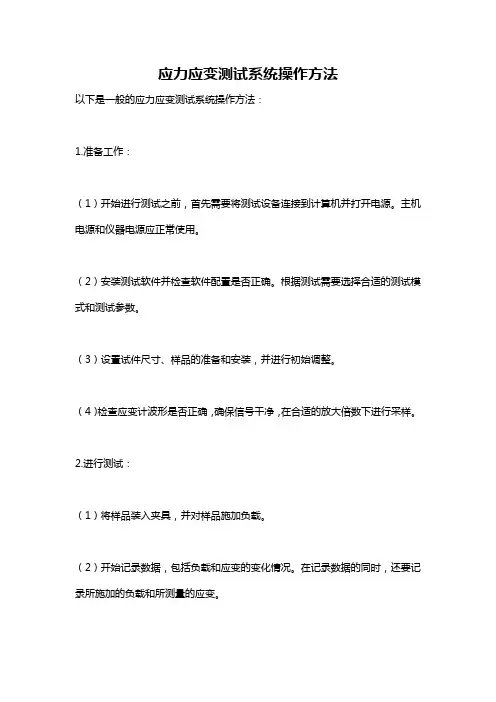

应力应变测试系统操作方法
以下是一般的应力应变测试系统操作方法：
1.准备工作：
（1）开始进行测试之前，首先需要将测试设备连接到计算机并打开电源。

主机电源和仪器电源应正常使用。

（2）安装测试软件并检查软件配置是否正确。

根据测试需要选择合适的测试模式和测试参数。

（3）设置试件尺寸、样品的准备和安装，并进行初始调整。

（4）检查应变计波形是否正确，确保信号干净，在合适的放大倍数下进行采样。

2.进行测试：
（1）将样品装入夹具，并对样品施加负载。

（2）开始记录数据，包括负载和应变的变化情况。

在记录数据的同时，还要记录所施加的负载和所测量的应变。

（3）在测试过程中，需要不断进行调整，保持试件位置不变。

（4）测试完成后，将测试后的结果保存在计算机中。

可以根据需要进行数据分析和处理。

3.结束测试：
（1）关闭测试软件并停止测试设备的电源。

（2）将测试设备和样品从测试系统中取出。

（3）清理夹具和样品。

（4）关闭计算机并将测试结果保存。

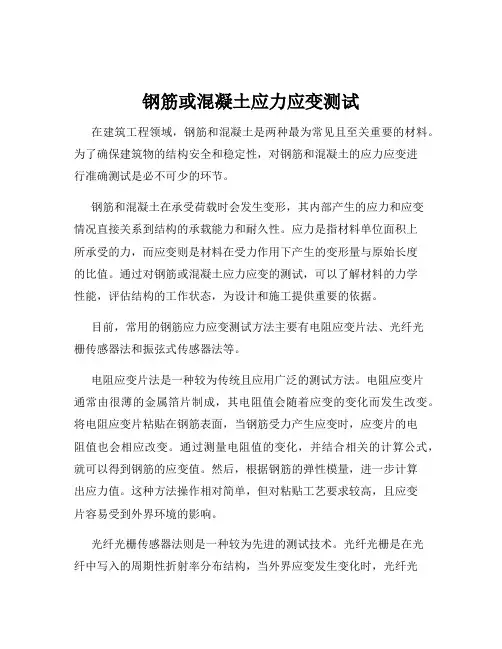

钢筋或混凝土应力应变测试在建筑工程领域，钢筋和混凝土是两种最为常见且至关重要的材料。

为了确保建筑物的结构安全和稳定性，对钢筋和混凝土的应力应变进行准确测试是必不可少的环节。

钢筋和混凝土在承受荷载时会发生变形，其内部产生的应力和应变情况直接关系到结构的承载能力和耐久性。

应力是指材料单位面积上所承受的力，而应变则是材料在受力作用下产生的变形量与原始长度的比值。

通过对钢筋或混凝土应力应变的测试，可以了解材料的力学性能，评估结构的工作状态，为设计和施工提供重要的依据。

目前，常用的钢筋应力应变测试方法主要有电阻应变片法、光纤光栅传感器法和振弦式传感器法等。

电阻应变片法是一种较为传统且应用广泛的测试方法。

电阻应变片通常由很薄的金属箔片制成，其电阻值会随着应变的变化而发生改变。

将电阻应变片粘贴在钢筋表面，当钢筋受力产生应变时，应变片的电阻值也会相应改变。

通过测量电阻值的变化，并结合相关的计算公式，就可以得到钢筋的应变值。

然后，根据钢筋的弹性模量，进一步计算出应力值。

这种方法操作相对简单，但对粘贴工艺要求较高，且应变片容易受到外界环境的影响。

光纤光栅传感器法则是一种较为先进的测试技术。

光纤光栅是在光纤中写入的周期性折射率分布结构，当外界应变发生变化时，光纤光栅的反射波长会发生漂移。

通过检测反射波长的变化，就可以实现对应变的测量。

光纤光栅传感器具有精度高、抗干扰能力强、可实现分布式测量等优点，但成本相对较高，安装和调试也较为复杂。

振弦式传感器法是利用钢弦的振动频率与张力之间的关系来测量应力。

当钢筋受力时，传感器内的钢弦张力发生变化，导致其振动频率改变。

通过测量钢弦的振动频率，就可以计算出钢筋所受的应力。

这种方法具有稳定性好、长期可靠性高等优点，但测量精度相对较低。

混凝土应力应变测试方法与钢筋有所不同。

常见的有埋入式应变计法、表面粘贴应变片法和超声波法等。

埋入式应变计法是在混凝土浇筑前将应变计埋入预定位置。

当混凝土硬化并受力后，应变计可以直接测量其内部的应变。

土木工程应力应变量测技术一般是指在建构筑物施工过程中，如钢结构安装、卸载、改造、加固，混凝土浇筑等过程，采用监测仪器对受力结构的应力变化进行监测的技术手段，在监测值接近控制值时发出报警，用来保证施工的安全性，也可用于检查施工过程是否合理。

常见的应力测试方法应力仪或者应变仪是来测定物体由于内应力的仪器。

一般通过采集应变片的信号，而转化为电信号进行分析和测量。

应力测试一般的方法是将应变片贴在被测定物上，使其随着被测定物的应变一起伸缩，这样里面的金属箔材就随着应变伸长或缩短。

很多金属在机械性地伸长或缩短时其电阻会随之变化。

应变片其实就是应用了这个原理，通过测量电阻的变化而对应变进行测定。

一般应变片的敏感栅所使用的是铜铬合金材料，这种材料其电阻变化率为常数，它与应变成正比例关系。

我们通过惠斯通电桥，便可以将这种电阻的比例关系转化为电压。

然后不同的仪器，可以将这种电压的变化转化成可以测量的数据。

对于应力仪或者应变仪，关键的指标有：测试精度，采样速度，测试可以支持的通道数，动态范围，支持的应变片型号等。

并且，应力仪所配套的软件也至关重要，需要能够实时显示，实时分析，实时记录等各种功能，高端的软件还具有各种信号处理能力。

应力应变测试目前常用的仪器就是盲孔法、磁测法，一个有损，一个无损。

盲孔法是目前应用较为广范的一种高精度的应力检测方法如华云HK21A或HK21B,无论是实验室中使用，还是现场施工，盲孔法都能准确测量应力的大小，从而推进实验进程或者进行工艺改进。

磁测法适用于对应力值检测比较严苛，精密工件或高价值工件不允许做破坏性检测的情况。

比如科研、军工航天等行业。

目前还有更先进的动态应力应变检测仪，全自动梯度应力检测仪等。

目前应力测量水平多半受限于表层测量，SCGS20这样的仪器可以实现材料深度方向的梯度应力精准测量及工件整体的应力分析，全自动编程控制钻孔装置，梯度方向自动进给，高精显微定位，更加精准。

在当今土木工程行业中,应力应变测量广泛地应用于建筑、铁路、桥梁、交通、大坝等结构上。

测量混凝土应力应变性能的方法混凝土是建筑工程中最常见的建筑材料之一，其性能对结构的安全和耐久性至关重要。

为了确保混凝土在不同应力条件下能够承受载荷并保持其完整性，工程师和科研人员需要深入了解混凝土的应力应变性能。

本文将深入探讨测量混凝土应力应变性能的方法，包括传统试验和现代非破坏性技术，以及这些方法的应用和局限性。

传统试验方法1. 拉伸试验拉伸试验是测量混凝土应力应变性能的经典方法之一。

在这种试验中，混凝土样本在受拉力作用下被拉伸，从而测量其应力应变关系。

这种方法可以用来确定混凝土的弹性模量、极限强度和断裂应变等参数。

拉伸试验通常采用标准试验样品，如圆柱体或梁。

2. 压缩试验压缩试验是另一种常见的传统试验方法，用于测量混凝土的应力应变性能。

在这种试验中，混凝土样本在受压力作用下被压缩，从而测量其应力应变关系。

压缩试验可以用来确定混凝土的抗压强度和变形性能。

标准试验样品通常是圆柱体。

3. 弯曲试验弯曲试验用于测量混凝土的抗弯性能。

在这种试验中，混凝土梁在两个支点之间受到弯曲载荷，从而测量其应力应变关系。

弯曲试验可以用来确定混凝土的弯曲强度、弯曲模量和裂缝形成特性。

现代非破坏性技术传统试验方法虽然可靠，但通常需要破坏性地测试混凝土样品，这在某些情况下可能不可行。

因此，现代非破坏性技术应运而生，提供了更便捷和经济的方法来测量混凝土的应力应变性能。

1. 超声波测试超声波测试是一种广泛应用的非破坏性技术，用于评估混凝土的质量和性能。

通过测量超声波在混凝土中的传播速度，可以推断混凝土的弹性模量和抗压强度等参数。

这种方法不需要破坏样品，适用于现场检测。

2. 钻孔取芯钻孔取芯是一种用于获取混凝土样品的非破坏性技术。

通过取芯样品并进行实验室测试，可以确定混凝土的强度和变形性能。

这种方法适用于已建成的结构，可以在不破坏结构完整性的情况下进行测试。

3. 应变计和传感器现代应变计和传感器技术可以在混凝土结构上安装应变计和传感器，实时监测结构的应力应变性能。

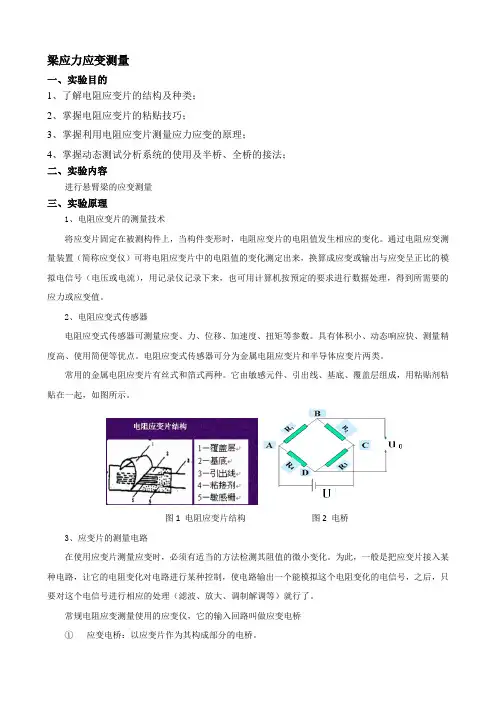

梁应力应变测量一、实验目的1、了解电阻应变片的结构及种类；2、掌握电阻应变片的粘贴技巧；3、掌握利用电阻应变片测量应力应变的原理；4、掌握动态测试分析系统的使用及半桥、全桥的接法；二、实验内容进行悬臂梁的应变测量三、实验原理1、电阻应变片的测量技术将应变片固定在被测构件上，当构件变形时，电阻应变片的电阻值发生相应的变化。

通过电阻应变测量装置（简称应变仪）可将电阻应变片中的电阻值的变化测定出来，换算成应变或输出与应变呈正比的模拟电信号（电压或电流），用记录仪记录下来，也可用计算机按预定的要求进行数据处理，得到所需要的应力或应变值。

2、电阻应变式传感器电阻应变式传感器可测量应变、力、位移、加速度、扭矩等参数。

具有体积小、动态响应快、测量精度高、使用简便等优点。

电阻应变式传感器可分为金属电阻应变片和半导体应变片两类。

常用的金属电阻应变片有丝式和箔式两种。

它由敏感元件、引出线、基底、覆盖层组成，用粘贴剂粘贴在一起，如图所示。

图1 电阻应变片结构图2 电桥3、应变片的测量电路在使用应变片测量应变时，必须有适当的方法检测其阻值的微小变化。

为此，一般是把应变片接入某种电路，让它的电阻变化对电路进行某种控制，使电路输出一个能模拟这个电阻变化的电信号，之后，只要对这个电信号进行相应的处理（滤波、放大、调制解调等）就行了。

常规电阻应变测量使用的应变仪，它的输入回路叫做应变电桥①应变电桥：以应变片作为其构成部分的电桥。

② 应变电桥的作用：能把应变片阻值的微小变化转换成输出电压的变化。

U))((U 432142310⋅++-=R R R R R R R R常用电桥连接方法有三种：（1）单臂半桥接法： R1作为应变片 （2）半桥接法：R1、R2作为应变片（3）全桥接法： R1、R2、R3、R4均为应变片电桥的和差特性：电桥的输出电压与电阻（或应变）变化的符号有关。

即相邻臂电阻或应变变化，同号相减，异号相加；而相对臂则相反，同号相加，异号相减。

等强度梁应变测定实验报告为了研究材料的强度和性能，工程领域经常进行各种实验。

本次实验旨在通过测定等强度梁的应变来评估材料的性能。

在实验中，我们选择了不同材料制成的梁进行测试，并记录了各种条件下的应变数据，以便进一步分析和比较。

实验设备和方法实验中使用的设备包括应变计、加载机和数据记录仪等。

首先，我们选择了几种常见的工程材料，如钢材、混凝土和木材，制成等强度梁。

然后，我们在加载机上逐渐施加力，记录梁在不同载荷下的应变值。

通过数据记录仪，我们可以准确地获取实验数据，并进行后续的分析。

实验结果与分析通过实验数据的比较，我们发现不同材料的等强度梁在受力时表现出不同的应变特性。

例如，钢材梁在承受载荷时表现出较小的应变，而混凝土梁则呈现出较大的应变。

这与材料的性质和结构有关，也反映了它们在受力时的不同表现。

在分析实验结果时，我们还发现了一些有趣的现象。

例如，当加载机施加较大的力时，部分梁出现了应变集中的现象，这可能是由于材料内部存在缺陷或应力不均匀造成的。

此外，我们还观察到在梁的断裂前，应变值会急剧增加，这表明了梁在承受极限载荷时的应变特性。

实验结论与展望通过本次实验，我们成功地测定了不同材料等强度梁的应变，并对其性能进行了评估。

实验结果为工程领域提供了重要的参考数据，有助于设计更安全、更可靠的结构。

未来，我们将继续深入研究材料的力学性能，探索更多的实验方法，为工程实践提供更多有益的信息。

本次实验通过测定等强度梁的应变，成功评估了不同材料的性能，并得出了一些有价值的结论。

我们相信，这些研究成果将为工程领域的发展和进步提供重要的支持和指导。

感谢您的阅读与关注。

纯弯曲梁正应力实验报告数据纯弯曲梁正应力实验报告数据引言：纯弯曲梁正应力实验是结构力学实验中的一项重要内容，通过对材料的弯曲变形进行测试，可以得到材料在不同载荷下的正应力分布情况。

本文将介绍一项纯弯曲梁正应力实验的数据结果，并对实验结果进行分析和讨论。

实验装置与方法：本次实验使用了一台万能材料试验机，悬臂梁的试件采用了标准的矩形截面，材料为钢。

实验过程中，通过加载试件的两端，使其产生弯曲变形，并通过应变计和测力计等传感器测量试件在不同载荷下的应变和力的变化。

实验结果：在不同的载荷下，测得悬臂梁试件的应变和力的变化数据如下：载荷（N）应变（με）力（N）100 500 10200 1000 20300 1500 30400 2000 40500 2500 50数据分析与讨论：通过对实验结果的分析，可以得到以下几个方面的结论：1. 应变与载荷的关系：从实验数据可以看出，应变随着载荷的增加而线性增加。

这是由于在纯弯曲梁实验中，试件的上表面受到拉应力，下表面受到压应力，而应变计测量的是试件的表面应变，因此随着载荷的增加，试件的弯曲变形增大，表面应变也相应增加。

2. 力与载荷的关系：实验数据表明，力与载荷之间呈线性关系，即力随着载荷的增加而增加。

这是因为在纯弯曲梁实验中，试件受到的弯曲力矩与载荷成正比，而力是力矩除以试件的截面积，因此力与载荷之间呈线性关系。

3. 正应力分布：根据弯曲梁的受力分析理论，试件上表面受到拉应力，下表面受到压应力。

通过实验数据可以得到，试件上表面的正应力随着载荷的增加而增大，而下表面的正应力随着载荷的增加而减小。

这与弯曲梁的受力分布规律一致。

结论：通过纯弯曲梁正应力实验的数据分析与讨论，可以得出以下结论：1. 在纯弯曲梁实验中，应变与载荷呈线性关系，力与载荷呈线性关系；2. 试件上表面的正应力随着载荷的增加而增大，下表面的正应力随着载荷的增加而减小。

这些结论对于理解材料在弯曲变形下的应力分布规律具有重要意义，对于结构设计和工程实践具有指导作用。

混凝土梁应力检测新方法一、前言混凝土结构是建筑物主要的承重构件，负责建筑物的稳定性和安全性。

因此，混凝土结构的质量和安全性是建筑工程中最为重要的问题之一。

梁是混凝土结构中承受主要荷载的构件，其稳定性和强度直接影响着整个建筑物的安全性。

因此，对混凝土梁的应力检测是非常必要的，不仅可以保证建筑物的安全性，还可以及时发现梁的质量问题，为后续修缮提供依据。

二、传统的混凝土梁应力检测方法1. 混凝土梁静力荷载试验法混凝土梁静力荷载试验法是一种常用的混凝土梁应力检测方法。

具体操作方法为：在梁上施加不同的荷载，测量不同荷载下梁的挠度，通过计算得到梁的弯矩和剪力，从而推算出梁的应力状态。

这种方法操作简单，结果可靠，但需要施工人员具备较高的专业技能，而且需要耗费较长的时间和较大的人力物力。

2. 混凝土梁应变计法混凝土梁应变计法是一种基于应变原理的混凝土梁应力检测方法。

具体操作方法为：在梁上布置应变计，通过测量应变计输出的信号，计算出梁的应变值，从而推算出梁的应力状态。

这种方法操作相对简单，但需要先进行应变计的安装工作，而且应变计的精度和性能直接影响检测结果的准确性。

三、基于图像识别的混凝土梁应力检测新方法随着科技的不断发展，新的混凝土梁应力检测方法也不断涌现。

基于图像识别技术的混凝土梁应力检测方法是其中的一种。

该方法利用计算机视觉技术，通过对混凝土梁表面的裂缝、变形等图像特征进行分析和识别，实现对混凝土梁应力状态的准确检测。

下面详细介绍基于图像识别的混凝土梁应力检测方法的具体操作步骤。

1. 设计并搭建图像采集系统首先需要设计并搭建一个图像采集系统，用于采集混凝土梁表面的图像。

该系统应该具备高分辨率、高稳定性、高灵敏度等特点，能够准确地捕捉混凝土梁表面的细微变化。

具体而言，可以采用高清相机、图像处理器、光源等设备，搭建一个集成化的图像采集和处理系统。

2. 采集混凝土梁表面图像在搭建好图像采集系统后，需要对混凝土梁进行表面图像采集。

桥梁应力检测导言桥梁是连接两个地点的重要交通工具，承受着大量的车辆和行人的负荷。

随着时间的推移和负荷的增加，桥梁所受的应力也会逐渐累积，可能导致桥梁的安全性下降。

因此，对桥梁的应力进行检测是至关重要的，以确保其安全性和稳定性。

本文将介绍桥梁应力检测的原理、方法和应用。

1. 桥梁应力检测原理桥梁应力检测是通过测量桥梁的变形和位移来间接得出桥梁的应力。

应力是指物体内部的力，它可以由外部负荷和温度变化引起。

桥梁应力检测可以通过应力传感器、变形传感器和位移传感器等设备进行。

1.1 应力传感器应力传感器是一种用来测量物体内部应力的装置。

常见的应力传感器包括应变片、膜片传感器和挠度计等。

应力传感器可以精确地测量桥梁各个部位的应力情况，帮助工程师了解桥梁结构的受力状态。

1.2 变形传感器变形传感器是一种用来测量物体变形情况的装置。

桥梁在受到负荷时会发生变形，通过安装变形传感器可以测量桥梁的变形情况。

变形传感器的测量结果可以用来计算桥梁的应力。

1.3 位移传感器位移传感器是一种用来测量物体位移情况的装置。

随着桥梁受力情况的变化，桥梁可能会产生位移。

通过安装位移传感器可以准确地测量桥梁的位移情况，从而推导出桥梁的应力状态。

2. 桥梁应力检测方法在进行桥梁应力检测时，需要选择合适的检测方法，以获得准确可靠的结果。

常见的桥梁应力检测方法包括静态检测和动态检测两种。

2.1 静态检测静态检测指的是在桥梁正常使用条件下进行的应力检测。

静态检测方法包括荷载测试、应变测试和振动测试等。

荷载测试是通过在桥梁上加上一定重量的负荷，测量桥梁的变形情况来计算应力。

应变测试是通过安装应变传感器测量桥梁不同部位的应变情况来间接得出应力。

振动测试是通过观察和分析桥梁的振动特性来判断其应力状态。

2.2 动态检测动态检测指的是在桥梁受到外部动力作用时进行的应力检测。

动态检测方法主要包括颤振测试和冲击测试等。

颤振测试是通过施加周期性外部力来观察和分析桥梁的颤振响应，以判断其应力状态。

梁的纯弯曲正应力实验电测法是应力应变测量最常用的方法，其方法简便，技术成熟，已经成为工程中不可缺少的测量手段。

纯弯曲时正应力在横截面上线性分布，是弯曲中最简单的应力情况。

用电测法测定纯弯曲梁上的正应力，不仅可以验证材料力学理论，也可以熟悉电测法测量的原理、操作方法和注意的问题，为复杂的实验应力分析打下基础。

一、预习要求1、YJ—5电阻应变仪测量前如何进行预调平衡？2、采用半桥接法进行弯曲正应力测量时，如何进行温度补偿？说明原理。

二、实验目的1、初步掌握电测应力分析方法，学习电测接线方法、仪器调试使用方法。

2、测定梁在纯弯曲下的弯曲正应力及分布规律，验证理论公式。

三、实验设备1、纯弯曲正应力试验台。

2、电阻应变仪及预调平衡箱。

3、矩形截面钢梁。

四、实验原理及方法纯弯曲梁如图1a所示。

在载荷P作用下，梁的CD段为纯弯曲变形。

沿梁横截面的高度方向每隔4h高度粘贴平行于轴线的测量应变片，共五片，其中第三片在中性层上。

另外在梁外安置温度补偿块，其上贴一公共温度补偿应变片。

每一测量应变片与公共温度补偿片按图1b接法接为半桥测量系统。

梁受到P力作用后，产生弯曲变形。

通过电阻应变仪测出载荷作用下五个点处的应变，由于是单向拉压变形，由虎克定律εσE=即可算出各点的应力值。

另一方面，由弯曲正应力理论公式zIMy=σ，可算出各点的应力理论值。

于是可将实测值和理论值进行比较，验证理论公式的正确性。

实验时，载荷由砝码经过20倍杠杆放大施加。

加载分四级，每增加一个砝码，产生P图1 纯弯曲实验装置示意图力的增量ΔP。

每加一级后测出五个点的应变，最后取力和应变的增量平均值计算理论值和实验值。

该实验也可用万能试验机加载进行测量。

五、实验步骤1、检查调整纯弯曲梁、电阻应变仪，使各部件和旋钮在正确位置，并打开应变仪进行预热。

2、接桥练习。

参照表1组桥，每种方式下按应变仪的使用方法进行预调平衡，平衡后加一个砝码读取应变。

读数方法为，当加载后应变仪的指针发生偏转，根据应变的大小选择并调节微调、中调、粗调读数盘使电表指针回零，这时各读数盘所指读数的代数和即是所测点的应变值。

梁应力应变测量一、实验目的1、掌握应力应变电测方法2、学习应变片的使用3、了解应变仪电桥测量电路电压输出的特点二、实验内容进行悬臂梁的应变测量三、实验原理应变测量是研究构件应力状态的重要手段，通过应变测量可以了解构件的变形；应变测量的方法也可以推广到与应变有密切关系的其他机械量测试。

本次实验用的应变测量系统的仪器硬件组成如图1所示。

图1 应变测试系统硬件结构电阻应变片将被测对象的变形转换为电阻值的变化，根据测试的具体要求可以选择不同种类的电阻应变片和不同的布置与组桥方式。

本次实验用BF120-4BB型电阻应变片，贴于受拉变形的梁上，考虑温度对测量结果的影响。

布片和接桥方式如图2所示。

（自己画图）由应变仪电桥的特性，金属梁的拉应变与供桥电压和输出电压之间的关系如下：（自己写公式）作用在梁上的弯距为：（自己写公式）四、实验仪器及器材DH5937动态电阻应变仪、计算机、矩形梁（截面为mm 1520 、长为mm 600）、应变片、电烙铁、导线、镊子、焊锡、酒精、502胶水等。

五、实验方法1.贴片：将所测梁的贴片部位用抛光机打磨到达要求后，用酒精擦洗干净，再用502胶把应变片贴于梁上。

（注：贴片好坏影响测量结果，应严格遵守操作规程，保证贴片质量）2.检查：用万用表检查应变片焊接后的电阻（正确应为120欧姆）和应变片与金属梁的绝缘情况（正确为绝缘）。

2.接桥：按DH5937动态电阻应变仪说明书的说明，将本实验对应的测量方式把导线接于应变仪桥盒上。

3.开机：打开DH5937动态电阻应变仪，启动测试软件。

4.参数设置：在测试软件中设置好测量方式、电阻应变片灵敏度、梁的材料泊松比、满度值和滤波方式。

5.调平衡：利用测试软件进行电桥的平衡调节。

6.加载测试：在梁上施加载荷进行测试。

六、测试结果包括：测试曲线、特征参数、作用在梁上的最大弯矩值。

应力应变测试方法综述应力应变测试是一种广泛应用于材料科学、工程力学、生物学等领域的实验方法，用于研究材料的力学性能和变形行为。

本文旨在综述应力应变测试方法的发展历程、基本原理、实验步骤、结果分析以及未来发展趋势。

在材料选择方面，应力应变测试对材料的要求较高，通常需要具有均匀性、各向同性和足够的强度。

常用的材料包括金属、塑料、陶瓷、玻璃等。

随着科技的不断进步，新型材料如碳纤维复合材料、生物相容性材料等也逐渐被应用于应力应变测试中。

应力应变测试的基本原理是通过对材料施加应力，观察其产生的应变，进而计算材料的弹性模量、屈服强度等力学参数。

根据测试方法的不同，应力应变测试可分为电阻应变法、振荡应力法、声波应力测量法等。

电阻应变法是一种常见的应力应变测试方法，其原理是利用应变片感知材料表面的应变，并将其转换为电阻的变化进行测量。

振荡应力法则是通过激振器对材料进行激振，测量其振幅和相位差来计算材料的应力状态。

声波应力测量法则是利用声波在材料中传播的速度和幅度变化来推算材料的应力状态。

实验步骤因不同的测试方法而异，一般包括样品准备、仪器调试、实验操作、数据记录与分析等环节。

在实验过程中，需要注意样品的代表性、仪器的精度和稳定性以及实验条件的控制。

结果分析是应力应变测试的关键环节，需要对实验数据进行处理、分析和解释。

通常采用的方法包括统计分析、误差分析、数值模拟等。

通过这些方法，可以将实验数据转化为有用的工程信息，用于材料的优化设计、制造工艺的改进等方面。

在过去的几十年里，应力应变测试方法在材料科学、工程力学、生物学等领域得到了广泛应用，为许多科学研究和实际工程提供了重要的理论和实验支持。

然而，随着科学技术的发展，传统的应力应变测试方法也面临着一些挑战和问题，如测试精度、测试范围、测试速度等方面的限制。

因此，未来的应力应变测试方法可能会朝向以下几个方向发展：首先，随着人工智能、机器学习等技术的不断发展，应力应变测试可能会更加智能化、自动化。
