实验四材料应力与应变测试实验

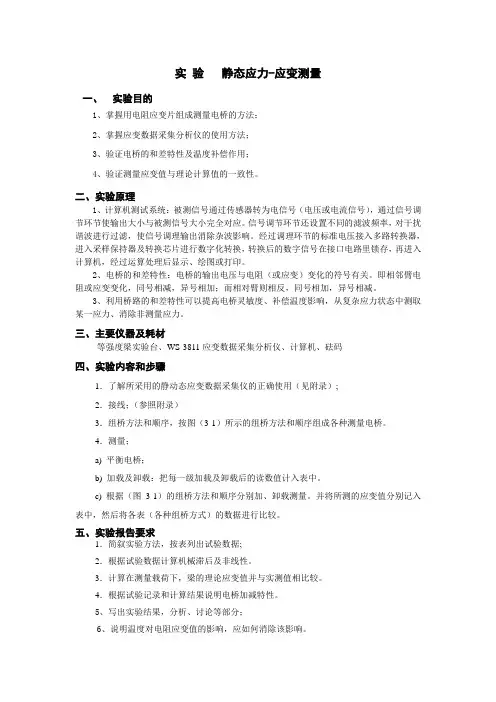

实验静态应力-应变测量一、实验目的1、掌握用电阻应变片组成测量电桥的方法；2、掌握应变数据采集分析仪的使用方法；3、验证电桥的和差特性及温度补偿作用；4、验证测量应变值与理论计算值的一致性。

二、实验原理1、计算机测试系统：被测信号通过传感器转为电信号（电压或电流信号），通过信号调节环节使输出大小与被测信号大小完全对应。

信号调节环节还设置不同的滤波频率，对干扰谐波进行过滤，使信号调理输出消除杂波影响。

经过调理环节的标准电压接入多路转换器，进入采样保持器及转换芯片进行数字化转换，转换后的数字信号在接口电路里锁存，再进入计算机，经过运算处理后显示、绘图或打印。

2、电桥的和差特性：电桥的输出电压与电阻（或应变）变化的符号有关。

即相邻臂电阻或应变变化，同号相减，异号相加；而相对臂则相反，同号相加，异号相减。

3、利用桥路的和差特性可以提高电桥灵敏度、补偿温度影响，从复杂应力状态中测取某一应力、消除非测量应力。

三、主要仪器及耗材等强度梁实验台、WS-3811应变数据采集分析仪、计算机、砝码四、实验内容和步骤1．了解所采用的静动态应变数据采集仪的正确使用（见附录）;2．接线；（参照附录）3．组桥方法和顺序，按图（3-1）所示的组桥方法和顺序组成各种测量电桥。

4．测量；a) 平衡电桥；b) 加载及卸载：把每一级加载及卸载后的读数值计入表中。

c) 根据（图3-1）的组桥方法和顺序分别加、卸载测量。

并将所测的应变值分别记入表中，然后将各表（各种组桥方式）的数据进行比较。

五、实验报告要求1．简叙实验方法，按表列出试验数据;2．根据试验数据计算机械滞后及非线性。

3．计算在测量载荷下，梁的理论应变值并与实测值相比较。

4．根据试验记录和计算结果说明电桥加减特性。

5、写出实验结果，分析、讨论等部分；6、说明温度对电阻应变值的影响，应如何消除该影响。

六、思考题1、利用和差特性，在测量中所起到哪些作用?2、在测量中为什么要进行温度补偿，进行温度补偿必须满足哪些条件? （附录）WS-3811应变数据采集仪：WS-3811数字式应变数据采集仪采用最新数字技术，能直接把应变量转换为数字量，能通过网络接口（TCP/IP协议）把数据传输给计算机，克服了常规应变仪只能输出模拟量（还需要另配采集仪）的缺陷，便于试验室和野外测试工作，由于该应变仪采用了网络接口，可实现多台组网操作，方便扩展。

实验项目4：弯曲正应力电测实验实验日期 实验地点 成 绩 院 系 班 级 指导老师 同组成员 学生姓名 学生学号一、实验内容和目的1. 测定直梁纯弯曲时横截面上正应力大小和分布规律；2. 验证纯弯曲梁的正应力计算工式；3. 掌握电测法原理和电阻应变仪的使用方法。

二、实验设备及仪器（规格、型号） 1. FCL-I 型材料力学多功能实验装置。

2. HD-16A 静态电阻应变仪。

3. 钢尺。

三、实验原理在纯弯曲条件下，根据平面假设和纵向纤维间无挤压的假设，可得到梁横截面上任一点的正应力，理论应力值计算公式为：Izy M ∙=理σ式中M 为弯矩，I z 为横截面对中性轴的惯性矩；y 为所求应力点至中性轴的距离。

图.1 实验装置示意图如图1所示，为了测量梁在纯弯曲时横截面上正应力的分布规律，在梁的纯弯曲段沿梁侧面不同高度y i （-20mm 、-10mm 、0、10mm 和20mm ），平行于轴线贴应变片。

实验采用1/4桥测量方法。

加载采用增量法，即每增加等量的载荷△P (500N)，测出各点的应变增量△εi ，然后分别取各点应变增量的平均值△ε实i ，依次求出各点的应变增量，由胡克定理得到实测应力值： εσ∆∙=i iE 实实将实测应力值与理论应力值进行比较，以验证弯曲正应力公式。

四、实验步骤1. 设计好本实验所需的各类数据表格。

2. 拟订加载方案。

为减少误差，先选取适当的初载荷P0（一般P0=300N左右），估算P max，分级加载。

3. 根据加载方案，调整好实验加载装置。

测量矩形截面梁的宽度b、高度h、跨度L、载荷作用点到梁支点距离a及各应变片到中性层的距离y i。

4. 按实验要求接好线组成测量电桥后，调节应变仪的灵敏系数指针，并进行预调平衡。

观察几分钟看应变仪指针有无漂移，正常后即可开始测量。

5. 加载。

均匀缓慢加载至初载荷P0，记下各点应变的初始读数；然后分级等增量加载，每增加一级载荷，依次记录各点电阻应变片的应变值εi，直到最终载荷。

应力应变关系及材料力学性能研究引言：应力应变关系是材料力学性能研究的基础，关乎着材料在外力作用下的变形与破坏。

本文将探讨应力应变关系的基本概念，并分析其对材料力学性能的影响。

一、应力与应变的定义：应力是指材料在外力作用下受到的内部力，为单位面积上的力。

常见的应力类型有拉应力、压应力、剪应力等。

应变是材料在受力作用下发生的变形程度，为单位长度上的变化量。

常见的应变类型有线性应变、剪应变等。

二、线弹性材料的应力应变关系：对于线弹性材料而言，应力应变关系可以通过胡克定律来描述。

胡克定律表明应力与应变之间呈线性关系，且比例系数为弹性模量。

应力=弹性模量 ×应变这意味着线弹性材料在弹性区内总是遵循胡克定律，即应力的增加与相应的应变呈线性关系。

三、非线性材料的应力应变关系：然而，并非所有材料都遵循胡克定律。

在超出线弹性范围的情况下，材料可能表现出非线性应力应变关系。

例如，在塑性变形时，材料产生塑性畸变，应力与应变之间的关系失去了线性性。

此时，材料的应力应变关系可由应力应变曲线来描述。

四、应力应变关系对材料强度和韧度的影响：应力应变关系直接决定了材料的力学性能，其中强度和韧度是两个重要的指标。

强度是指材料在外力作用下承受的最大应力，可以通过应力应变曲线中的极限强度来衡量。

强度高的材料能够承受更大的外力，具有较好的抗压能力。

韧度是指材料在断裂前能够吸收的能量，可以通过应力应变曲线下的面积来衡量。

韧度高的材料具有较好的抗拉伸能力和耐冲击性。

应力应变关系的形状和斜率都会对材料的强度和韧度产生影响。

通过调整材料的成分、结构和加工方式，可以改变应力应变关系，从而改善材料的力学性能。

五、应力应变关系的实验测定：测量材料的应力应变关系是材料力学性能研究的重要手段。

常见的实验方法包括拉伸试验、压缩试验和剪切试验等。

在实验中，使用应变计和力传感器等设备来测量应变和应力的变化。

通过绘制应力应变曲线，可以获取材料的弹性模量、屈服强度、极限强度、延伸率等参数。

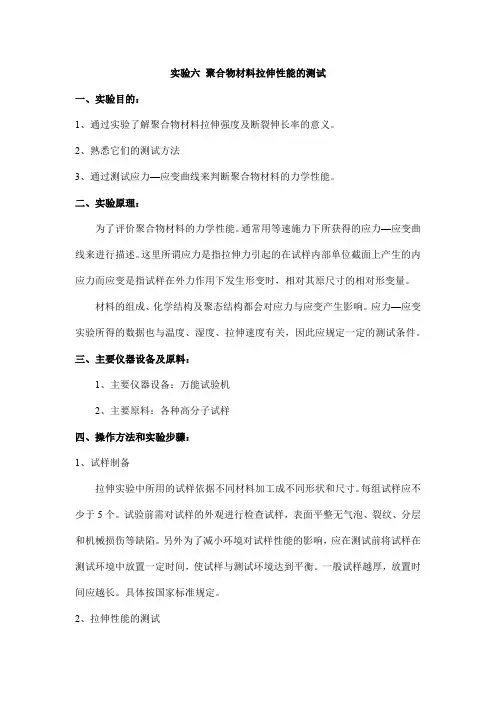

实验六聚合物材料拉伸性能的测试一、实验目的：1、通过实验了解聚合物材料拉伸强度及断裂伸长率的意义。

2、熟悉它们的测试方法3、通过测试应力—应变曲线来判断聚合物材料的力学性能。

二、实验原理：为了评价聚合物材料的力学性能。

通常用等速施力下所获得的应力—应变曲线来进行描述。

这里所谓应力是指拉伸力引起的在试样内部单位截面上产生的内应力而应变是指试样在外力作用下发生形变时，相对其原尺寸的相对形变量。

材料的组成、化学结构及聚态结构都会对应力与应变产生影响。

应力—应变实验所得的数据也与温度、湿度、拉伸速度有关，因此应规定一定的测试条件。

三、主要仪器设备及原料：1、主要仪器设备：万能试验机2、主要原料：各种高分子试样四、操作方法和实验步骤：1、试样制备拉伸实验中所用的试样依据不同材料加工成不同形状和尺寸。

每组试样应不少于5个。

试验前需对试样的外观进行检查试样，表面平整无气泡、裂纹、分层和机械损伤等缺陷。

另外为了减小环境对试样性能的影响，应在测试前将试样在测试环境中放置一定时间，使试样与测试环境达到平衡。

一般试样越厚，放置时间应越长。

具体按国家标准规定。

2、拉伸性能的测试①将合格试样编号并在试样平行部分划二标线，即标距。

测量试样工作段任意三处宽度和厚度，取其平均值。

②安装拉伸试验用夹具。

③调整引伸计标距至规定值。

④装夹试样，要使试样纵轴与上下夹头的中心线重合。

⑤在工作段装夹大变形引伸计，使引伸计中心线与上下夹头的中心线重合。

⑥录入试样信息并按照标准设置试验条件。

⑦联机。

检查屏幕显示的试验信息是否正确，如有不适之处进行修改，然后对负荷清零、轴向变形清零、位移清零。

按“试验开始”键进行试验。

⑦横梁以设定的速度开始移动，同时屏幕显示出试验曲线，根据需要可随时打开想要观察的曲线。

如应力—应变曲线、负荷—变形曲线等多种曲线⑧观察试样直到被拉断为止，按“试验结束”键结束试验。

按“数据管理”键查看试验结果。

五、实验报告：1、简述实验原理。

实验应力分析实验报告1. 引言应力分析是工程领域中的重要研究方向之一。

通过对材料在外力作用下的应力变化进行分析，不仅可以深入理解材料的力学性质，还可以为工程设计和结构优化提供可靠的依据。

本实验旨在通过实际操作和数据分析，研究材料在不同外力下的应力分布和变化规律。

2. 实验目的本实验的主要目的是通过应力分析实验，探究材料在外力作用下的应力分布，并通过数据采集和处理，分析不同因素对应力的影响。

3. 实验装置和材料本实验所使用的装置和材料有：•应力传感器：用于测量材料受力时的应力变化。

•外力加载器：用于施加不同大小的力。

•试样：材料样本，用于承受外力并传导到应力传感器上。

4. 实验步骤4.1 准备工作1.检查实验装置和材料的完好性，并确保其能正常工作。

2.根据实验要求选择合适的试样，并进行必要的准备工作，如清洁和测量尺寸。

4.2 搭建实验装置1.将应力传感器连接到数据采集系统，并确保连接稳定可靠。

2.将外力加载器与应力传感器相连，确保其能够传递施加的力。

4.3 实验操作1.将试样安装在外力加载器上，并调整加载器的位置，使试样受力均匀。

2.根据实验设计，逐步加载外力，并记录下相应的应力数据。

3.根据需要，可以进行多组实验，以获得更全面的数据。

4.4 数据处理和分析1.对采集到的应力数据进行整理和清洗，确保数据的准确性和可靠性。

2.利用适当的数学方法和工具，分析数据并绘制应力-应变曲线。

3.根据实验结果，分析不同因素对应力的影响，如外力大小、试样尺寸等。

4.对实验结果进行讨论，并提出可能的改进方案。

5. 实验结果与讨论根据实验操作和数据处理，我们得到了一系列的应力-应变曲线，并通过分析得出以下结论：1.随着外力的增加，材料的应力呈线性增加趋势。

2.不同尺寸的试样在相同外力下的应力略有差异，但总体趋势相似。

3.应力分布在材料中的变化不均匀，存在一定的差异性。

通过以上结果和分析，我们可以进一步深入研究材料的力学性质，为工程设计和结构优化提供可靠的参考依据。

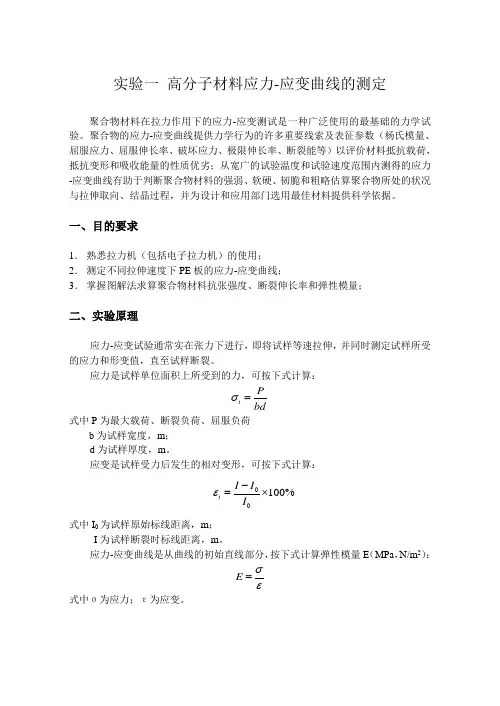

实验一高分子材料应力-应变曲线的测定聚合物材料在拉力作用下的应力-应变测试是一种广泛使用的最基础的力学试验。

聚合物的应力-应变曲线提供力学行为的许多重要线索及表征参数（杨氏模量、屈服应力、屈服伸长率、破坏应力、极限伸长率、断裂能等）以评价材料抵抗载荷，抵抗变形和吸收能量的性质优劣；从宽广的试验温度和试验速度范围内测得的应力-应变曲线有助于判断聚合物材料的强弱、软硬、韧脆和粗略估算聚合物所处的状况与拉伸取向、结晶过程，并为设计和应用部门选用最佳材料提供科学依据。

一、目的要求1．熟悉拉力机（包括电子拉力机）的使用；2．测定不同拉伸速度下PE板的应力-应变曲线；3．掌握图解法求算聚合物材料抗张强度、断裂伸长率和弹性模量；二、实验原理应力-应变试验通常实在张力下进行，即将试样等速拉伸，并同时测定试样所受的应力和形变值，直至试样断裂。

应力是试样单位面积上所受到的力，可按下式计算：tP bdσ=式中P为最大载荷、断裂负荷、屈服负荷b为试样宽度，m；d为试样厚度，m。

应变是试样受力后发生的相对变形，可按下式计算：0 0100%t I I Iε-=⨯式中I0为试样原始标线距离，m；I为试样断裂时标线距离，m。

应力-应变曲线是从曲线的初始直线部分，按下式计算弹性模量E（MPa，N/m2）：Eσε=式中σ为应力；ε为应变。

在等速拉伸时，无定形高聚物的典型应力-应变曲线见图15-1：a点为弹性极限，σa为弹性（比例）极限强度，εa为弹性极限伸长率。

由0到a点为一直线，应力-应变关系遵循虎克定律σ＝Eε，直线斜率E称为弹性（杨氏模量）。

y点为屈服点，对应的σy和εy称为屈服强度和屈服伸长氯。

材料屈服后可在t点处断裂，σt、εt为材料的断裂强度、断裂伸长率。

（材料的断裂强度可大于或小于屈服强度，视不同材料而定）从σt的大小，可以判断材料的强与弱，而从εt的大小（从曲线面积的大小）可以判断材料的脆与韧。

晶态高聚物材料的应力-应变曲线：在c点以后出现微晶的取向和熔解，然后沿力场方向重排或重结晶，故σc称重结晶强度。

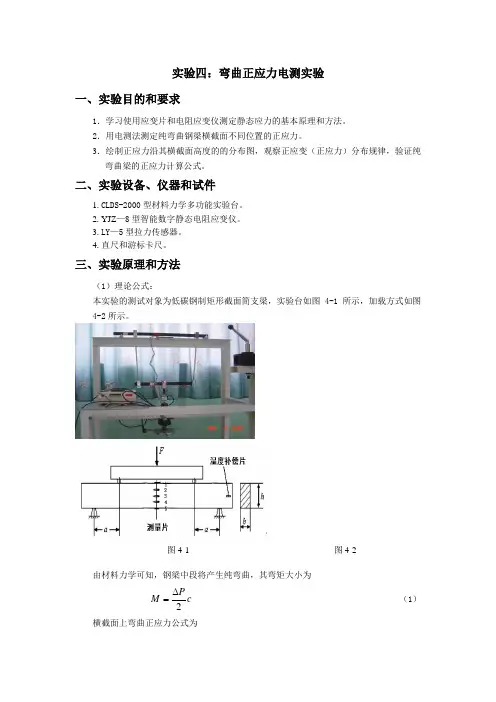

实验四：弯曲正应力电测实验一、实验目的和要求1．学习使用应变片和电阻应变仪测定静态应力的基本原理和方法。

2．用电测法测定纯弯曲钢梁横截面不同位置的正应力。

3．绘制正应力沿其横截面高度的的分布图，观察正应变（正应力）分布规律，验证纯弯曲梁的正应力计算公式。

二、实验设备、仪器和试件1.CLDS-2000型材料力学多功能实验台。

2.YJZ —8型智能数字静态电阻应变仪。

3.LY —5型拉力传感器。

4.直尺和游标卡尺。

三、实验原理和方法（1）理论公式：本实验的测试对象为低碳钢制矩形截面简支梁，实验台如图4-1所示，加载方式如图4-2所示。

图4-1 图4-2由材料力学可知，钢梁中段将产生纯弯曲，其弯矩大小为c PM 2∆=（1） 横截面上弯曲正应力公式为ZI My=σ （2） 式中y 为被测点到中性轴z 的距离，I z 为梁截面对z 轴的惯性矩。

123bh I Z =（3）横截面上各点正应力沿截面高度按线性规律变化，沿截面宽度均匀分布，中性轴上各点的正应力为零。

截面的上、下边缘上各点正应力为最大，最大值为WM =max σ。

（2）实测公式：实验采用螺旋推进和机械加载方法，可以连续加载，荷载大小可由电子测力仪读出。

当增加压力P ∆时，梁的四个点受力分别增加作用力2/P ∆，如图4-2所示。

为了测量梁纯弯曲时横截面上应变分布规律，在梁的纯弯曲段侧面布置了5片应变片，如4-2所示，各应变片的粘贴高度见梁上各点标注。

此外，在梁的上表面沿横向粘贴了第6片应变片，用以测定材料的泊松比μ；在梁的端部上表面零应力处粘贴了第7片温度补偿应变片，可对以上各应变片进行温度补偿。

在弹性范围内，如果测得纯弯曲梁在纯弯曲时沿横截面高度上的轴向应变，则由单向应力状态的胡克定律，即：σε=E （4） 由上式可求出各点处的应力实验值。

将应力实验值σε=E 与理论值ZI My=σ进行比较，以验证弯曲正应力公式。

如果测得应变片4和6的应变满足μεε=46/则证明梁弯曲时近似为单向应力状态，即梁的纵向纤维间无挤压的假设成立。

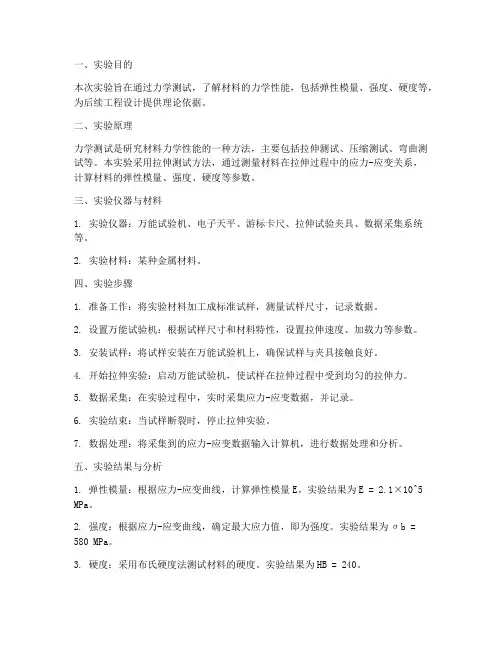

本次实验旨在通过力学测试，了解材料的力学性能，包括弹性模量、强度、硬度等，为后续工程设计提供理论依据。

二、实验原理力学测试是研究材料力学性能的一种方法，主要包括拉伸测试、压缩测试、弯曲测试等。

本实验采用拉伸测试方法，通过测量材料在拉伸过程中的应力-应变关系，计算材料的弹性模量、强度、硬度等参数。

三、实验仪器与材料1. 实验仪器：万能试验机、电子天平、游标卡尺、拉伸试验夹具、数据采集系统等。

2. 实验材料：某种金属材料。

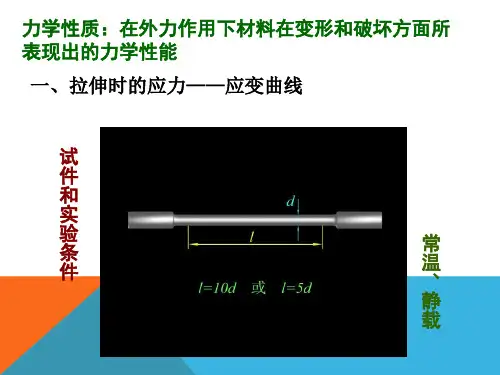

四、实验步骤1. 准备工作：将实验材料加工成标准试样，测量试样尺寸，记录数据。

2. 设置万能试验机：根据试样尺寸和材料特性，设置拉伸速度、加载力等参数。

3. 安装试样：将试样安装在万能试验机上，确保试样与夹具接触良好。

4. 开始拉伸实验：启动万能试验机，使试样在拉伸过程中受到均匀的拉伸力。

5. 数据采集：在实验过程中，实时采集应力-应变数据，并记录。

6. 实验结束：当试样断裂时，停止拉伸实验。

7. 数据处理：将采集到的应力-应变数据输入计算机，进行数据处理和分析。

五、实验结果与分析1. 弹性模量：根据应力-应变曲线，计算弹性模量E。

实验结果为E =2.1×10^5 MPa。

2. 强度：根据应力-应变曲线，确定最大应力值，即为强度。

实验结果为σb = 580 MPa。

3. 硬度：采用布氏硬度法测试材料的硬度。

实验结果为HB = 240。

通过本次力学测试实验，得到了某种金属材料的弹性模量、强度和硬度等参数。

实验结果表明，该材料具有良好的力学性能，可适用于工程应用。

七、实验注意事项1. 实验过程中，注意安全，防止试样断裂造成伤害。

2. 在实验操作过程中，确保试样与夹具接触良好，避免出现夹具滑移现象。

3. 数据采集过程中，注意观察应力-应变曲线，及时记录关键数据。

4. 实验结束后，对实验数据进行处理和分析，确保实验结果的准确性。

八、实验总结本次力学测试实验，使我们对材料的力学性能有了更深入的了解。

电测弯曲应力实验报告电测弯曲应力实验报告一、实验目的通过本次实验，了解弯曲应力的概念，掌握电测法测量材料弯曲应力的方法，熟悉电阻应变片的使用，同时探究不同载荷下的弯曲应力变化规律。

二、实验器材和材料1. 电测模量仪2. 平板弯曲装置3. 电阻应变片4. 匀强截面悬臂梁样品5. 钳子、卡尺等辅助工具三、实验原理1. 弯曲应力在悬臂梁上加一个偏斜载荷，悬臂梁就会发生形变，并且形成一个转矩，这个转矩可以使悬臂梁弯曲。

弯曲时，弯曲截面的一侧受到压应力，而另一侧受到拉应力，弯曲应力就是材料中某一点所受的横向、超出其所处截面的轴向力分量。

2. 电阻应变片电阻应变片又称应变电阻器，是一种基于金属电阻的变形量测量装置。

当电流通过电阻应变片时，金属电阻发生变化，通过电阻测量电路转换为输出的电压信号，这个电压信号与金属电阻的变化成正比。

电阻应变片可以用来测量材料中的应变变化量。

3. 电测法测量弯曲应力利用电阻应变片，可以将材料中的弯曲形变量转化为电阻值变化信号，进而用电阻检测电路将其转换为电压信号。

通过电流、电压和几何参数的关系，可以计算出样品的弯曲应力。

四、实验步骤1. 安装样品将样品安装在平板弯曲装置上，注意悬臂梁的固定端应放置在装置固定架上。

2. 调整电测模量仪接上电源，根据仪器说明书调整仪器，使其能够正常工作，并调整测量范围。

3. 安装电阻应变片将电阻应变片按照说明书装配，并用胶水固定在样品的下表面。

4. 进行载荷实验用载荷装置施加不同的偏斜载荷，记录电测模量仪的读数，并记录电压计量器的读数。

5. 数据处理根据仪器说明书，用实验数据计算弯曲应力的数值，并绘制出不同载荷下的弯曲应力-载荷曲线。

五、实验结果利用电测法测量到的悬臂梁的弯曲应力-载荷曲线如下图所示：六、实验讨论和结论通过电测法测量弯曲应力可以得到样品在不同偏斜载荷下的弯曲应力-载荷曲线，通过观察、分析，可以得出以下结论：1. 随着偏斜载荷的增加，样品弯曲应力的数值也逐渐增大，符合弯曲时弯曲截面的一侧受到压应力，而另一侧受到拉应力的规律。

测量应变实验报告测量应变实验报告引言应变是物体在受力作用下发生的形变量，是材料力学研究中的重要参数。

测量应变的准确性对于材料力学实验的结果和分析具有重要意义。

本次实验旨在通过测量应变来研究材料的力学性能，并探讨应变测量的方法和技术。

一、实验目的本次实验的目的是通过测量应变来研究材料的力学性能。

具体目标包括：1. 掌握常用的应变测量方法和技术。

2. 研究不同材料在受力作用下的应变变化规律。

3. 分析应变与受力之间的关系，探讨材料的力学性能。

二、实验装置和材料本次实验所使用的装置和材料包括：1. 应变计：采用电阻式应变计，通过测量电阻值的变化来计算应变。

2. 试样：使用不同材料的试样，如金属、塑料等。

3. 受力装置：采用拉伸试验机，通过施加拉力来产生应变。

三、实验步骤1. 准备工作：根据实验要求选择合适的试样和应变计，并将应变计粘贴在试样上。

2. 实验测量：将试样固定在拉伸试验机上，逐渐施加拉力，并记录相应的应变值。

3. 数据处理：根据实验测量得到的应变值，计算应力和应变之间的关系，并绘制应力-应变曲线。

4. 结果分析：根据实验结果，分析不同材料在受力作用下的应变变化规律，并讨论其力学性能。

四、实验结果与讨论通过实验测量得到的应变数据，可以计算出应力和应变之间的关系，并绘制应力-应变曲线。

根据实验结果可以看出，不同材料在受力作用下的应变变化规律不同。

金属材料通常具有较高的弹性模量和较小的应变，而塑料材料的弹性模量较低，应变较大。

这说明不同材料在受力作用下的力学性能存在差异。

应变测量的准确性对于实验结果和分析具有重要意义。

在实验中，我们采用了电阻式应变计来测量应变。

电阻式应变计通过测量电阻值的变化来计算应变，具有较高的准确性和灵敏度。

然而，在实际操作中，由于试样的形状和尺寸的不同，应变计的选择和安装也会存在一定的技术难题。

因此，在进行应变测量时，需要注意选择合适的应变计，并确保其正确安装和使用。

五、实验总结本次实验通过测量应变来研究材料的力学性能，探讨了应变测量的方法和技术。

应力应变电测实验报告应力应变电测实验报告一、引言应力应变电测是一种常用的实验方法，用于研究材料在受力作用下的变形行为。

本实验旨在通过测量材料在不同应力下的应变，了解材料的力学性能，并探讨应力与应变之间的关系。

二、实验装置与原理本实验使用了一台电测应变计和一台应力测量仪器。

电测应变计是一种用于测量材料应变的传感器，它基于电阻应变效应，通过测量电阻的变化来间接测量材料的应变。

应力测量仪器则用于测量施加在材料上的力，它可以通过应变计的输出电信号和已知的材料几何尺寸来计算出材料的应力。

三、实验步骤1. 将待测材料固定在实验台上，并将电测应变计粘贴在材料的表面。

2. 调整应力测量仪器，确保其与材料的接触稳定，并校准零点。

3. 逐步施加不同大小的力，记录下相应的应变和应力数值。

4. 根据测得的数据，绘制应力-应变曲线。

四、实验结果与分析通过实验测得的数据，我们可以绘制出应力-应变曲线。

该曲线通常呈现线性关系，即在一定范围内，应力与应变成正比。

这表明材料在小应力下具有良好的弹性行为，即在去除外力后能够完全恢复到初始形态。

然而，在超过一定应力阈值后，材料开始显示出塑性行为，即应变随应力的增加而不再线性增加。

这是由于材料内部的晶体结构发生了变化，导致材料的形态不可逆地改变。

五、实验误差与改进在实验过程中，由于各种因素的存在，可能会导致测量结果存在一定的误差。

例如，材料表面的不平整、应变计的粘贴不牢固等都会影响测量精度。

为了减小误差，可以采取以下改进措施：1. 确保材料表面的平整度，可以通过研磨或抛光来达到较好的效果。

2. 应变计的粘贴要牢固可靠，可以使用专用的胶水或固定夹具来加强固定。

3. 实验过程中要注意排除外界因素的干扰，如温度变化、材料的非均匀性等。

六、实验应用与展望应力应变电测实验在材料科学与工程领域有着广泛的应用。

通过测量材料的应力与应变关系，可以评估材料的强度、刚度等力学性能，为材料的设计与选用提供依据。
