闸阀基础知识介绍

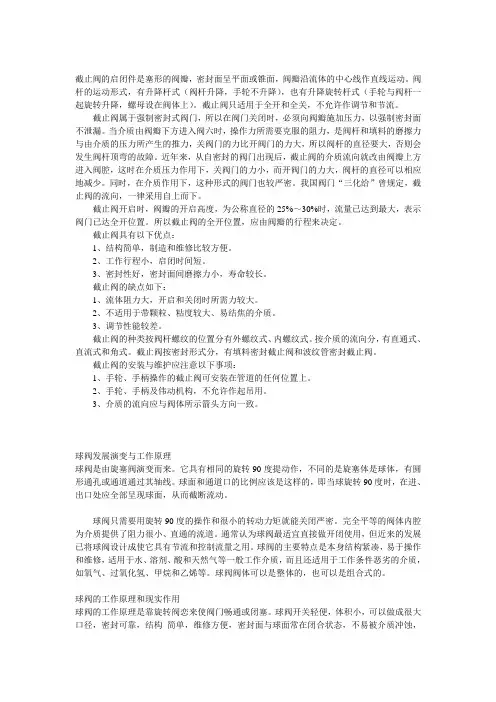

截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。

截止阀只适用于全开和全关，不允许作调节和节流。

截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。

同时，在介质作用下，这种形式的阀门也较严密。

我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。

所以截止阀的全开位置，应由阀瓣的行程来决定。

截止阀具有以下优点：1、结构简单，制造和维修比较方便。

2、工作行程小，启闭时间短。

3、密封性好，密封面间磨擦力小，寿命较长。

截止阀的缺点如下：1、流体阻力大，开启和关闭时所需力较大。

2、不适用于带颗粒、粘度较大、易结焦的介质。

3、调节性能较差。

截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。

按介质的流向分，有直通式、直流式和角式。

截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

截止阀的安装与维护应注意以下事项：1、手轮、手柄操作的截止阀可安装在管道的任何位置上。

2、手轮、手柄及伟动机构，不允许作起吊用。

3、介质的流向应与阀体所示箭头方向一致。

球阀发展演变与工作原理球阀是由旋塞阀演变而来。

它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。

球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

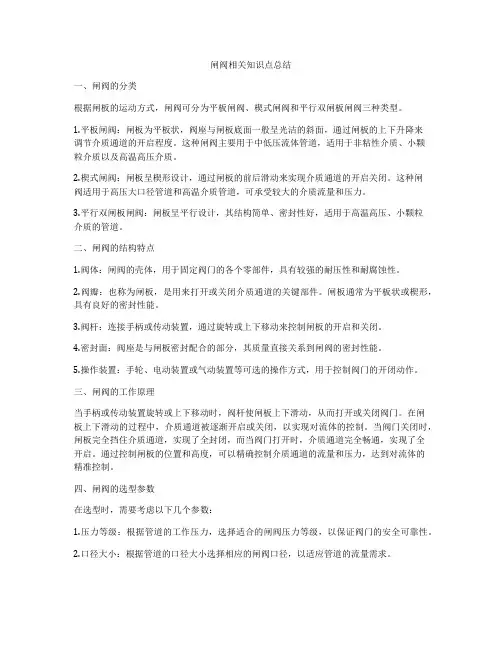

闸阀相关知识点总结一、闸阀的分类根据闸板的运动方式，闸阀可分为平板闸阀、楔式闸阀和平行双闸板闸阀三种类型。

1.平板闸阀：闸板为平板状，阀座与闸板底面一般呈光洁的斜面，通过闸板的上下升降来调节介质通道的开启程度。

这种闸阀主要用于中低压流体管道，适用于非粘性介质、小颗粒介质以及高温高压介质。

2.楔式闸阀：闸板呈楔形设计，通过闸板的前后滑动来实现介质通道的开启关闭。

这种闸阀适用于高压大口径管道和高温介质管道，可承受较大的介质流量和压力。

3.平行双闸板闸阀：闸板呈平行设计，其结构简单、密封性好，适用于高温高压、小颗粒介质的管道。

二、闸阀的结构特点1.阀体：闸阀的壳体，用于固定阀门的各个零部件，具有较强的耐压性和耐腐蚀性。

2.阀瓣：也称为闸板，是用来打开或关闭介质通道的关键部件。

闸板通常为平板状或楔形，具有良好的密封性能。

3.阀杆：连接手柄或传动装置，通过旋转或上下移动来控制闸板的开启和关闭。

4.密封面：阀座是与闸板密封配合的部分，其质量直接关系到闸阀的密封性能。

5.操作装置：手轮、电动装置或气动装置等可选的操作方式，用于控制阀门的开闭动作。

三、闸阀的工作原理当手柄或传动装置旋转或上下移动时，阀杆使闸板上下滑动，从而打开或关闭阀门。

在闸板上下滑动的过程中，介质通道被逐渐开启或关闭，以实现对流体的控制。

当阀门关闭时，闸板完全挡住介质通道，实现了全封闭，而当阀门打开时，介质通道完全畅通，实现了全开启。

通过控制闸板的位置和高度，可以精确控制介质通道的流量和压力，达到对流体的精准控制。

四、闸阀的选型参数在选型时，需要考虑以下几个参数：1.压力等级：根据管道的工作压力，选择适合的闸阀压力等级，以保证阀门的安全可靠性。

2.口径大小：根据管道的口径大小选择相应的闸阀口径，以适应管道的流量需求。

3.介质特性：考虑介质的温度、压力、流体性质、腐蚀性等特性，选择合适的材质和密封结构。

4.工作温度：根据管道的工作温度选择合适的闸阀材质和密封结构，以确保闸阀在高温下的可靠性。

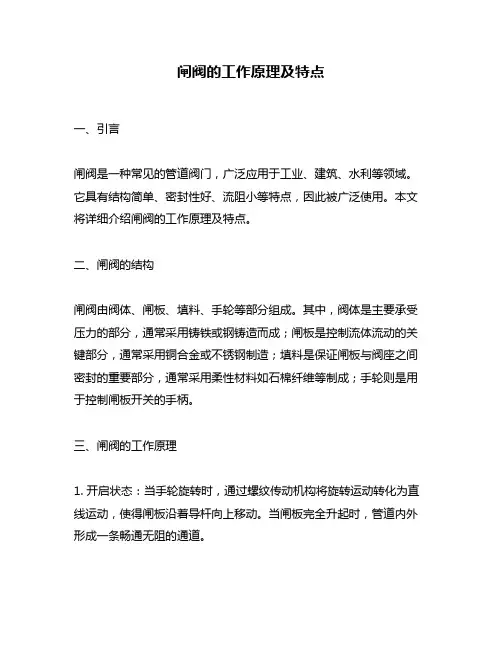

闸阀的工作原理及特点
一、引言
闸阀是一种常见的管道阀门，广泛应用于工业、建筑、水利等领域。

它具有结构简单、密封性好、流阻小等特点，因此被广泛使用。

本文将详细介绍闸阀的工作原理及特点。

二、闸阀的结构
闸阀由阀体、闸板、填料、手轮等部分组成。

其中，阀体是主要承受压力的部分，通常采用铸铁或钢铸造而成；闸板是控制流体流动的关键部分，通常采用铜合金或不锈钢制造；填料是保证闸板与阀座之间密封的重要部分，通常采用柔性材料如石棉纤维等制成；手轮则是用于控制闸板开关的手柄。

三、闸阀的工作原理
1. 开启状态：当手轮旋转时，通过螺纹传动机构将旋转运动转化为直线运动，使得闸板沿着导杆向上移动。

当闸板完全升起时，管道内外形成一条畅通无阻的通道。

2. 关闭状态：当手轮旋转时，通过螺纹传动机构将旋转运动转化为直
线运动，使得闸板沿着导杆向下移动。

当闸板与阀座接触时，由于填
料的作用，形成密封状态，使得管道内外形成一条密闭的通道。

四、闸阀的特点
1. 结构简单：闸阀的结构相对简单，由少量部件组成，易于制造和维护。

2. 密封性好：由于填料的作用，当闸板与阀座接触时形成良好的密封
状态，可有效防止介质泄漏。

3. 流阻小：由于闸板是直通式设计，在开启状态下流体可以畅通无阻
地通过管道。

4. 开闭灵活：手轮操作方便灵活，可快速开启或关闭管道。

5. 适用范围广：适用于各种介质和工况条件下的管道系统。

五、总结
本文详细介绍了闸阀的工作原理及特点。

它具有结构简单、密封性好、流阻小等特点，在工业、建筑、水利等领域得到广泛应用。

阀门基础知识培训一、阀门的定义和分类阀门是指用来控制流体（液体、气体、固体）流动的装置，主要用于控制流体的流量、压力、温度以及流向。

根据其结构和工作原理的不同，阀门可以分为很多种类，常见的有闸阀、球阀、蝶阀、止回阀、截止阀等。

1. 闸阀：通过提升阀杆上的闸板，使闸板升起或降下，从而实现阀门的开启或关闭。

闸阀主要用于截断管道中的流体，通常用于中小口径的管道。

2. 球阀：球阀是以球体为封闭件，通过旋转球体来实现阀门的开启或关闭。

球阀具有结构简单、密封性能好、操作方便等优点，广泛应用于各种管道系统中。

3. 蝶阀：蝶阀以蝶板为开启和关闭元件，通过旋转蝶板来控制流体的通断。

蝶阀具有结构简单、体积小、重量轻等优点，适用于大口径的管道。

4. 止回阀：止回阀是一种防止流体倒流的装置，安装在管道上可以阻止反向流动的发生，通常用于水处理、供水系统等领域。

5. 截止阀：截止阀是用来控制流体的流通或截断的装置，通过提升或降低阀杆上的阀芯来实现开启或关闭。

二、阀门的主要零部件1. 阀体：阀体是阀门的主要外壳，承受着流体的压力，也是阀门内部零部件的安装位置。

阀体的材质通常为铸铁、铸钢、不锈钢等。

2. 闸板/球体/蝶板：这些部件是阀门的开启和关闭元件，用来控制流体的通断。

3. 阀杆：阀杆是用来控制开启和关闭元件的升降，通常与手轮或执行机构连接。

4. 密封件：阀门的密封性能直接影响到阀门的使用效果，因此阀门内部有多处密封结构，包括阀座密封、阀杆密封等。

5. 手轮/执行机构：手轮是用手动操作的阀门上的开启和关闭装置，执行机构是通过电动、气动、液动等方式实现的自动化开闭装置。

三、阀门的安装和维护1. 阀门的正确安装可以保证其正常工作，通常需要注意以下几点：- 安装前应仔细检查阀门及管道的内部是否清洁，有无异物；- 安装阀门时，应根据阀门的标识正确确定安装方向；- 在阀门的安装过程中，应注意保护阀门的密封面，避免划伤或损坏。

2. 阀门的维护和保养对于延长阀门的使用寿命非常重要，常见的维护工作包括：- 定期润滑阀门的活动部件，保证阀门的灵活性；- 定期检查阀门的密封性能，如有泄漏现象需要及时处理；- 定期清洗阀门内部，防止因为积垢影响阀门的使用效果。

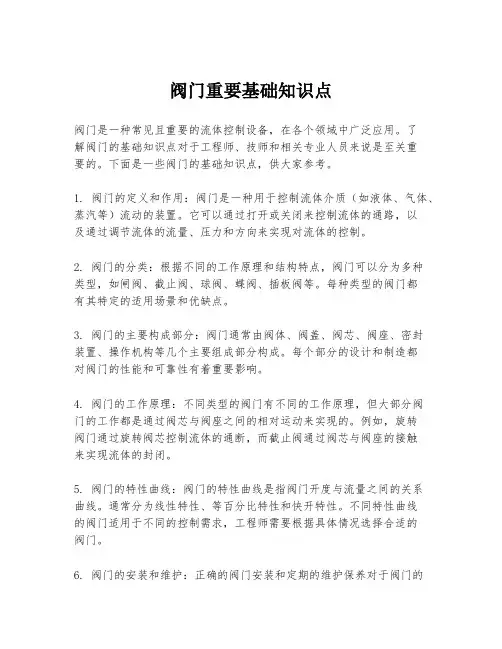

阀门重要基础知识点阀门是一种常见且重要的流体控制设备，在各个领域中广泛应用。

了解阀门的基础知识点对于工程师、技师和相关专业人员来说是至关重要的。

下面是一些阀门的基础知识点，供大家参考。

1. 阀门的定义和作用：阀门是一种用于控制流体介质（如液体、气体、蒸汽等）流动的装置。

它可以通过打开或关闭来控制流体的通路，以及通过调节流体的流量、压力和方向来实现对流体的控制。

2. 阀门的分类：根据不同的工作原理和结构特点，阀门可以分为多种类型，如闸阀、截止阀、球阀、蝶阀、插板阀等。

每种类型的阀门都有其特定的适用场景和优缺点。

3. 阀门的主要构成部分：阀门通常由阀体、阀盖、阀芯、阀座、密封装置、操作机构等几个主要组成部分构成。

每个部分的设计和制造都对阀门的性能和可靠性有着重要影响。

4. 阀门的工作原理：不同类型的阀门有不同的工作原理，但大部分阀门的工作都是通过阀芯与阀座之间的相对运动来实现的。

例如，旋转阀门通过旋转阀芯控制流体的通断，而截止阀通过阀芯与阀座的接触来实现流体的封闭。

5. 阀门的特性曲线：阀门的特性曲线是指阀门开度与流量之间的关系曲线。

通常分为线性特性、等百分比特性和快开特性。

不同特性曲线的阀门适用于不同的控制需求，工程师需要根据具体情况选择合适的阀门。

6. 阀门的安装和维护：正确的阀门安装和定期的维护保养对于阀门的正常运行和使用寿命至关重要。

安装时需要注意阀门的定位、密封和操作装置的连接，而维护则包括清洗、检修和更换密封件等工作。

以上是阀门的一些基础知识点，掌握了这些基础知识，可以帮助人们更好地了解和应用阀门，确保流体控制系统的稳定性和可靠性。

在实际工程中，为了更好地应对复杂的控制需求，还需要进一步学习和了解阀门的高级知识，如流体力学、流体控制系统设计等。

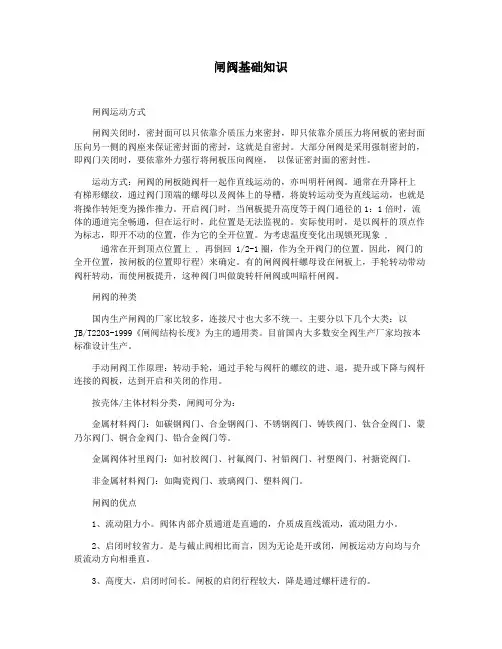

闸阀基础知识闸阀运动方式闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

运动方式：闸阀的闸板随阀杆一起作直线运动的，亦叫明杆闸阀。

通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。

开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。

实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。

为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2-1圈，作为全开阀门的位置。

因此，阀门的全开位置，按闸板的位置即行程〉来确定。

有的闸阀阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

闸阀的种类国内生产闸阀的厂家比较多，连接尺寸也大多不统一。

主要分以下几个大类：以JB/T2203-1999《闸阀结构长度》为主的通用类。

目前国内大多数安全阀生产厂家均按本标准设计生产。

手动闸阀工作原理：转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。

按壳体/主体材料分类，闸阀可分为：金属材料阀门：如碳钢阀门、合金钢阀门、不锈钢阀门、铸铁阀门、钛合金阀门、蒙乃尔阀门、铜合金阀门、铅合金阀门等。

金属阀体衬里阀门：如衬胶阀门、衬氟阀门、衬铅阀门、衬塑阀门、衬搪瓷阀门。

非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。

闸阀的优点1、流动阻力小。

阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。

是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。

闸板的启闭行程较大，降是通过螺杆进行的。

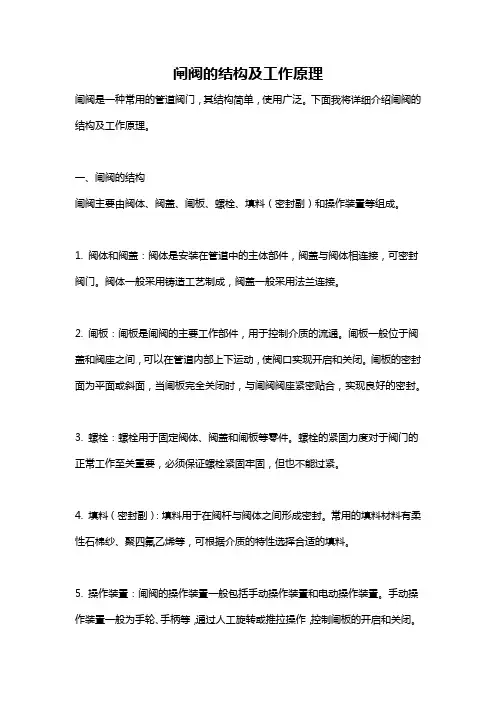

闸阀的结构及工作原理闸阀是一种常用的管道阀门，其结构简单，使用广泛。

下面我将详细介绍闸阀的结构及工作原理。

一、闸阀的结构闸阀主要由阀体、阀盖、闸板、螺栓、填料（密封副）和操作装置等组成。

1. 阀体和阀盖：阀体是安装在管道中的主体部件，阀盖与阀体相连接，可密封阀门。

阀体一般采用铸造工艺制成，阀盖一般采用法兰连接。

2. 闸板：闸板是闸阀的主要工作部件，用于控制介质的流通。

闸板一般位于阀盖和阀座之间，可以在管道内部上下运动，使阀口实现开启和关闭。

闸板的密封面为平面或斜面，当闸板完全关闭时，与闸阀阀座紧密贴合，实现良好的密封。

3. 螺栓：螺栓用于固定阀体、阀盖和闸板等零件。

螺栓的紧固力度对于阀门的正常工作至关重要，必须保证螺栓紧固牢固，但也不能过紧。

4. 填料（密封副）：填料用于在阀杆与阀体之间形成密封。

常用的填料材料有柔性石棉纱、聚四氟乙烯等，可根据介质的特性选择合适的填料。

5. 操作装置：闸阀的操作装置一般包括手动操作装置和电动操作装置。

手动操作装置一般为手轮、手柄等，通过人工旋转或推拉操作，控制闸板的开启和关闭。

电动操作装置可以通过电机的带动，实现闸板的远程开启和关闭。

二、闸阀的工作原理闸阀通过阀板的上下运动来控制介质的流通。

当阀板下降到位时，实现关闭；当阀板上升到位时，实现开启。

1. 开启状态：当手动操作装置或电动操作装置启动时，驱动阀杆和闸板上升。

此时，介质从阀体的进口流入阀体内部，通过闸板和阀座的间隙，从阀体的出口流出，完成介质的流通过程。

2. 关闭状态：当手动操作装置或电动操作装置启动时，驱动阀杆和闸板下降。

此时，闸板与阀座紧密贴合，切断介质的流通，实现阀门的关闭。

同时，填料的密封作用也起到了防止介质泄漏的作用。

需要注意的是，闸阀的开启和关闭过程应该缓慢进行，以防止介质的冲击和阀门的损坏。

闸阀开启时，闸板的上升速度应适当控制，防止液体冲击；闸阀关闭时，阀板的下降速度也应适当控制，以防止阀板与阀座的撞击。

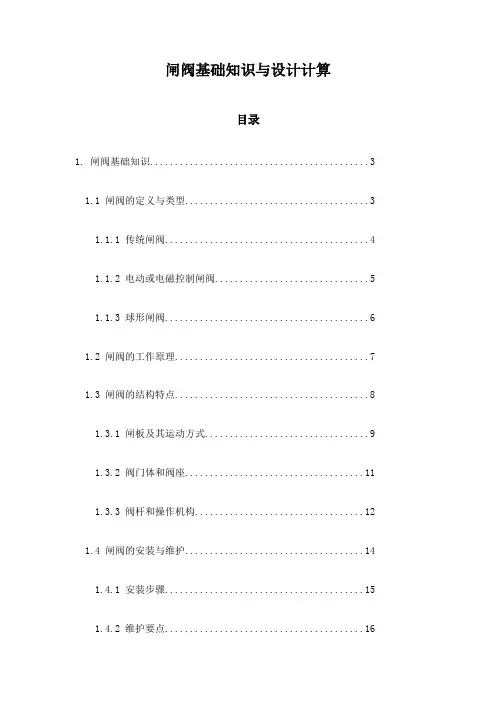

闸阀基础知识与设计计算目录1. 闸阀基础知识 (3)1.1 闸阀的定义与类型 (3)1.1.1 传统闸阀 (4)1.1.2 电动或电磁控制闸阀 (5)1.1.3 球形闸阀 (6)1.2 闸阀的工作原理 (7)1.3 闸阀的结构特点 (8)1.3.1 闸板及其运动方式 (9)1.3.2 阀门体和阀座 (11)1.3.3 阀杆和操作机构 (12)1.4 闸阀的安装与维护 (14)1.4.1 安装步骤 (15)1.4.2 维护要点 (16)2. 闸阀设计计算 (17)2.1 闸阀的流体力学计算 (18)2.1.1 流体阻力计算 (19)2.1.2 流体冲击动能计算 (20)2.2 闸阀的强度与稳定性计算 (22)2.2.1 材料选择与机械性能 (24)2.2.2 阀体与闸板的强度计算 (24)2.2.3 阀杆与操作机构的稳定性分析 (26)2.3 闸阀的 sealing (28)2.3.1 密封原理 (29)2.3.2 密封材料与密封圈的选择 (30)2.3.3 密封性能测试与评估 (31)3. 闸阀制造商与选择指南 (33)3.1 行业内闸阀制造商 (34)3.2 闸阀选择需要考虑的因素 (35)3.2.1 流体类型与系统工况 (37)3.2.2 压力等级与温度范围 (38)3.2.3 控制系统与自动化需求 (39)3.3 闸阀性能评估与验证 (40)4. 闸阀应用实例 (42)4.1 供水系统中的闸阀应用 (43)4.2 石油和天然气工业中的闸阀应用 (45)4.3 化工与制药行业的闸阀运用 (46)4.4 新能源与可再生能源系统中的闸阀应用 (47)5. 法规与标准 (49)5.1 闸阀的国际与国家标准 (50)5.2 闸阀的设计与施工规范 (51)5.3 闸阀的使用与维护规范 (52)6. 闸阀市场与发展趋势 (53)6.1 全球闸阀市场分析 (54)6.2 技术创新与市场驱动因素 (56)6.3 未来展望与行业发展趋势 (57)7. 参考资料与文献 (58)7.1 闸阀设计与应用相关的专业书籍 (59)7.2 行业标准与规范 (60)7.3 学术论文与技术报告 (61)1. 闸阀基础知识闸阀是一种常用的截断流体设备，广泛应用于石油、化工、冶金、电力等行业。
