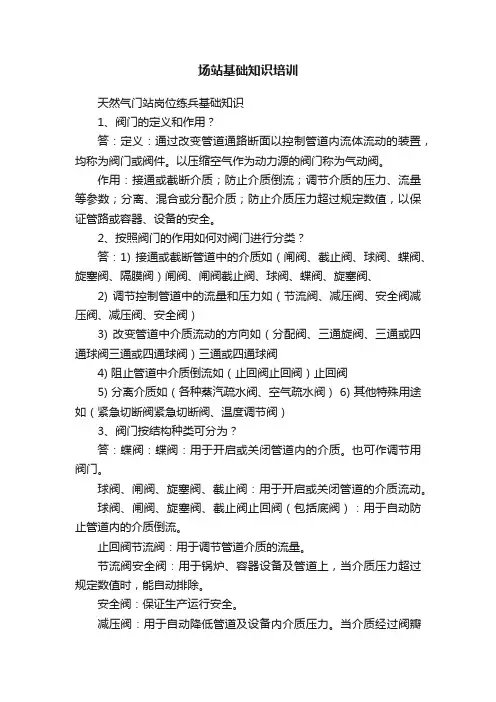

场站基础知识培训
场站基础知识培训天然气门站岗位练兵基础知识1、阀门的定义和作用？答：定义：通过改变管道通路断面以控制管道内流体流动的装置，均称为阀门或阀件。
以压缩空气作为动力源的阀门称为气动阀。
作用：接通或截断介质；防止介质倒流；调节介质的压力、流量等参数；分离、混合或分配介质；防止介质压力超过规定数值，以保证管路或容器、设备的安全。
2、按照阀门的作用如何对阀门进行分类？答：1) 接通或截断管道中的介质如（闸阀、截止阀、球阀、蝶阀、旋塞阀、隔膜阀）闸阀、闸阀截止阀、球阀、蝶阀、旋塞阀、2) 调节控制管道中的流量和压力如（节流阀、减压阀、安全阀减压阀、减压阀、安全阀）3) 改变管道中介质流动的方向如（分配阀、三通旋阀、三通或四通球阀三通或四通球阀）三通或四通球阀4) 阻止管道中介质倒流如（止回阀止回阀）止回阀5) 分离介质如（各种蒸汽疏水阀、空气疏水阀） 6) 其他特殊用途如（紧急切断阀紧急切断阀、温度调节阀）3、阀门按结构种类可分为？答：蝶阀：蝶阀：用于开启或关闭管道内的介质。
也可作调节用阀门。
球阀、闸阀、旋塞阀、截止阀：用于开启或关闭管道的介质流动。
球阀、闸阀、旋塞阀、截止阀止回阀（包括底阀）：用于自动防止管道内的介质倒流。
止回阀节流阀：用于调节管道介质的流量。
节流阀安全阀：用于锅炉、容器设备及管道上，当介质压力超过规定数值时，能自动排除。
安全阀：保证生产运行安全。
减压阀：用于自动降低管道及设备内介质压力。
当介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。
疏水阀：疏水阀：用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。
4、阀门按照温度种类可分为？答：高温阀—大于450℃的阀门。
中温阀—120℃≤t≤450℃的阀门。
常温阀—-40℃≤t≤120℃的阀门。
低温阀—-100℃≤t≤-40℃的阀门。
超低温阀—小于-100℃的阀门。
5、阀门按照压力种类可分为？答：真空阀工作压力低于标准大气压的阀门。
低压阀公称压力PN 小于1.6MPa 的阀门。
气液联动阀门
气液联动球阀使用中的设计改进摘要：气液联动球阀（GOV）广泛应用于长输天然气管道，具有传动稳定、容易控制、不需要电源等优点。
天然气长输管道线路截断阀设置的执行机构有电动、气动、电液联动和气液联动等类型，同时配有手动机构，以作备用。
气液联动球阀以高压天然气作为动力，常作为输气管道的线路截断阀使用。
这类阀门在东莞新奥燃气高压管网分公司的城区管网有2个，分别在松山湖大道和环城东路上，起到高压管网监控紧急切断的作用。
一、气液联动阀的基本结构GOV阀主要由执行器驱动机构与干线球阀主轴相连，在执行器的驱动作用下，球阀主轴旋转，从而使阀芯旋转90°，实现阀门的开关。
其结构主要由Lineguard控制箱、气液罐、远传终端装置、旋转旋翼执行器、阀体、气源罐、操作箱、引压管、检测管等部件组成，埋地球阀还设有埋地中腔放空管等。
1、执行器执行器内的旋翼全部浸入液压油中，由气液罐来油推动旋翼旋转，旋翼带动与其相连的球阀转动，根据旋翼转方向的不同，实现球阀的开关操作。
2、气液罐气液罐的下部盛有半罐的液压油，当GOV阀工作时，气液罐上部充满天然气，以气体压力作原动力作用于高粘度液压油上，以推动执行器传动机构（旋翼），实现GOV阀的开关。
3、储气罐储气罐的主要作用是为执行机构提供储备动力源，当干线压力大于罐内气体压力时，干线内气体通过储气罐上单向阀内注气，当储气罐内大于出厂压力时的设定值时，通过罐顶的安全阀放气泄压，一旦出现紧急情况，干线内无足够的压力作动力源时，罐内所储气体可作为开关阀门的动力。
4、操作箱操作箱内设有手动操作所需的手泵和气动操作所需的开关。
5、气源管气源管直接从干线上引压，作为除了手动方式以外GOV阀的开关动力。
6、检测管通过检测管将干线压力值和压力变化情况直接传给Lineguard控制箱内的压力传感器，作为自控功能的第一手资料。
7、Lineguard控制箱Lineguard控制箱内设有压力传感器，可将检测管的气体压力传导给控制箱内的中央处理器，根据设定值与检测管采集到的压力值的比较结果，决定阀门的开关，实现自动控制，Lineguard控制箱内含的存储单元可记录900个事件，管道压力的异常情况以曲线图的形式被记录下来。
北大中国通史课件 之——门阀社会及其解体
门阀政治
东晋门阀政治的代表家族：
琅琊王氏
陈郡谢氏
颍川庾氏
太原王氏
谯国桓氏
“王与马，共天下”。
《世说新语 ·宠礼第二十二》 元帝正会，引王丞相登御床，王公固辞，中宗（元帝） 引之弥苦。王公曰：“使太阳与万物同晖，臣下何以 瞻仰？”
门阀政治
床、小床、胡床 跪坐、垂脚坐
门阀政治
门阀政治，是皇权与士族势力的某种平衡，也是适逢其会得 以上升的某几家士族权力的某种平衡。 东晋门阀政治，是中国古代皇权政治在特定条件下的变态， 已如前论。如果没有一个成熟的有力量有影响的社会阶层即 士族的存在，如果没有一个丧失了权威但尚余一定号召力的 皇统存在，如果没有民族矛盾十分尖锐这样一个外部条件， 如果以上这三个条件缺少一个，都不会有江左百年门阀政治 局面。反之，这三个条件中任何一个条件变化，都会导致江 左门阀政治的相应变化。 东晋一朝，皇帝垂拱，士族当权，流民出力，门阀政治才能 维持。 ——田余庆《东晋门阀政治》
——《晋书》卷四六《李重传》
风气——制度
门阀制度
初步形成时期：曹魏、西晋
“二品系资”
品：中正品，人品。中正品分为九品，衡量标 准为德、才，二品以上是高品。 资：本来指个人的功劳和资历，后来也包括父 祖的功劳和资历，于是又有门资、世资等。 如果资不够，即便德才合格，一般也不能取得 人品二品。
门阀制度
《宋书》卷九四《恩幸传序》： “凡厥衣冠，莫非二品（指人品），自此以还，遂 成卑庶”。 《南齐书》卷二三史臣曰 “贵仕素资，皆由门庆，平流进取，坐至公卿”。
பைடு நூலகம்
《晋书》卷七五《王述传》： “年三十，尚未知名，人或谓之痴。司徒王导以门 地辟为中兵属”。
人之清浊与官之清浊
皇权政治的变态-东晋门阀政治

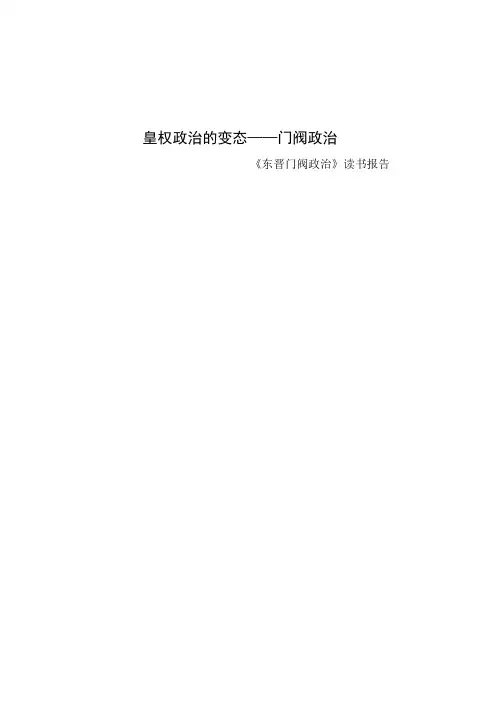

皇权政治的变态——门阀政治《东晋门阀政治》读书报告皇权政治的变态——门阀政治门阀政治，学者历来见仁见智，并无统一的理解。
‚本书所指门阀政治，质言之，是指士族与皇权的共治，是一种在特定条件下出现的皇权政治的变态。
‛不同于中外学者多倾向于认为门阀政治在中国历史上一直存在了好几个世纪之久，田余庆先生认为严格意义上的门阀政治只存在于江左的东晋时代。
为什么把门阀政治称为皇权政治的变态呢？书中后论三中田先生认为：‚从理论上说来，在皇权政治格局下，不但宗族力量处在皇权控制之下，而且一切其他社会力量都处在皇权控制之下，不可能与皇权平行，更不可能超越皇权。
‛然而东晋居高位的士族，其权势甚至得以平行或超越于皇权之上。
据《晋书》载，王敦叛乱，王师败绩，‚帝脱戎衣，著朝服，顾而言曰：‘欲得我处，但当早道，我自还琅邪，何至困百姓如此！’敦收周顗、戴若思害之。
以敦为宰相、江州牧，进爵武昌郡公，邑万户，使太常荀崧就拜，又加羽葆鼓吹，并伪让不受。
‛王敦叛乱攻入建康后，皇帝竟无可奈何，打算回琅邪，王敦的结果却是加官进爵。
皇权衰落、士族权势熏天显示得淋漓尽致，皇权的变态可见一斑。
门阀与皇权‚共天下‛，是东晋门阀政治的最基本的特征。
由皇权的变态会自然而然地引出一个问题，变态的原因是什么呢？换言之，出现门阀政治的原因是什么呢？本书的后论中，田先生认为形成条件是以下三个:‚一个成熟的有力量有影响的社会阶层即士族的存在‛，‚一个丧失了权威但尚余一定号召力的皇统存在‛，‚民族矛盾十分尖锐这样一个外部条件‛。
这三个条件中任何一个条件的变化，都会导致江左门阀政治的相应变化。
对于第一个条件，书中阐释颇多。
八王之乱的结果是东海王司马越胜利，然而司马越并不具备皇室近属的名分。
他力求联络关东的士族名士，以求支撑自己的统治，侧面反映了士族的影响力之大。
西汉时部分豪强大族由通经入仕，政治地位上升，演变为东汉时的世家大族，即魏晋士族先行阶段的形态。
另一部分魏晋士族多属乘势而起的新出门户，他们的政治地位在魏和西晋迅速上升，入东晋后更为突出。
2022年-2023年消防设施操作员之消防设备基础知识通关提分题库及完整答案
2022年-2023年消防设施操作员之消防设备基础知识通关提分题库及完整答案单选题（共50题）1、建筑的屋面外保温系统，当屋面板耐火极限低于1.0h，保温材料的燃烧性能不应低于（）级。
A.AB.B1C.B2D.B3【答案】 B2、排烟风机应满足在280℃时连续工作（）的要求，排烟风机应与风机入口处的排烟防火阀连锁，当该阀关闭时，排烟风机停止运转。
A.20minB.30minC.40minD.50min【答案】 B3、下列关于民用建筑柱燃烧性能和耐火极限说法不正确是（）。
A.耐火等级为一级柱燃烧性能和耐火极限为不燃性3.00hB.耐火等级为二级柱燃烧性能和耐火极限为不燃性2.50hC.耐火等级为三级柱燃烧性能和耐火极限为难燃性2.00hD.耐火等级为四级柱燃烧性能和耐火极限为难燃性0.50h4、下列关于安全出口设置要求不符合规范规定是（）。
A.民用建筑安全出口应分散布置。
每个防火分区，一个防火分区每个楼层，其相邻2个安全出口最近边缘之间水平距离不应小于5mB.单层、多层公共建筑内每个防火分区，一个防火分区每个楼层，其安全出口和疏散门数量应经计算确定，且不小于1个C.高层建筑每个防火分区以及高层建筑地下室、半地下室每个防火分区安全出口不少于两个D.高层建筑安全出口应分散布置，且两个安全出口之间距高不少于5m【答案】 B5、火灾自动报警系统中用于发出声光警报信号，疏散火灾现场人员设备是（）。
A.火灾探测器B.手动火灾报警按钮C.火灾声光警报器D.消火栓按钮【答案】 C6、集中火灾报警控制器或火灾报警控制器安装在墙上时，正面操作距离不应小于（）m。
A.1.0B.1.1C.1.2D.1.37、使用话筒广播紧急事项的正确方式是（）A.拿起挂在主机上的话筒,对着话筒即可广播紧急事项B.拿起挂在主机上的话筒,按下录制键,对着话筒广播紧急事项C.按下“应急”按键,同时按下“监听”键,即可广播紧急事项D.拿起挂在主机上的话筒,同时按下“监听”键,即可广播紧急事项【答案】 A8、在消防联动控制系统中，（）属于受控消防设备。
美国fisher调节阀基础知识
Fisher调节阀培训
李阳编辑
气 动 薄 膜 式 执 行 机 构
直 行 程 反 作 用
我分公司fisher调阀均为电动调节阀和气动调节阀。
气动调节阀：气动调节阀就是以压缩空气为动力源，以气缸为执行器， 并借助于电/气阀门定位器、转换器、电磁阀、保位阀等附件驱动阀门， （阀芯阀座相对移动）来实现开关量或比例式调节，接收控制信号： 4—20mA电流信号并将电信号转变为压力信号（由定位器完成或电磁 阀完成）来调节管道介质的流量、压力、温度等各种工艺参数。 气动调节阀优点：结构简单、动作可靠稳定、输出力大、安装维修方便、 价格便宜且防火防爆。缺点：响应时间大、信号不适于远传。 电动调节阀：电动执行机构接收4—20mA电流信号，通过电机的正反 转驱使阀芯阀杆产生相对位移（直行程、角行程）来改变阀芯和阀座 之间的截面积大小，控制管道介质的流量、温度、压力等工艺参数。 电动调节阀优点：动作快、适合远距离传送；节能（只在工作时才消耗 电），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵 工作站）。 缺点：结构复杂、推力小、价格贵，适用于防爆要求不太高 及缺乏气源的场合。
气动调节阀分类：
按流向不同分为：流开和流关（闭） 流开：在阀芯节流处介质流动方向与阀门打开方向相同。 流关：在阀芯节流处介质流动方向与阀门关闭方向相同。 哪些阀需要进行流向选择， 哪些不需要？单密封类的调节阀： 单阀座、高压阀无平衡孔的单密 封套筒阀需进行流量选择（通常 选择流开）。 流开、流闭各有利弊：流开型阀 门工作比较稳定，但自洁性和密 封性较差，寿命短。流闭型的阀 寿命长、自洁性和密封性好，但 当阀杆直径小于阀芯直径时稳定 性差。 当冲刷严重或有自洁要求时选择 流闭。两位型快关特性调节阀选 择流闭。
行程限位 推杆O型环 密封轴套 行程标尺 执行机构推杆 单作用、直行程 活塞、弹簧式
李阳编辑
气 动 薄 膜 式 执 行 机 构
直 行 程 反 作 用
我分公司fisher调阀均为电动调节阀和气动调节阀。
气动调节阀：气动调节阀就是以压缩空气为动力源，以气缸为执行器， 并借助于电/气阀门定位器、转换器、电磁阀、保位阀等附件驱动阀门， （阀芯阀座相对移动）来实现开关量或比例式调节，接收控制信号： 4—20mA电流信号并将电信号转变为压力信号（由定位器完成或电磁 阀完成）来调节管道介质的流量、压力、温度等各种工艺参数。 气动调节阀优点：结构简单、动作可靠稳定、输出力大、安装维修方便、 价格便宜且防火防爆。缺点：响应时间大、信号不适于远传。 电动调节阀：电动执行机构接收4—20mA电流信号，通过电机的正反 转驱使阀芯阀杆产生相对位移（直行程、角行程）来改变阀芯和阀座 之间的截面积大小，控制管道介质的流量、温度、压力等工艺参数。 电动调节阀优点：动作快、适合远距离传送；节能（只在工作时才消耗 电），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵 工作站）。 缺点：结构复杂、推力小、价格贵，适用于防爆要求不太高 及缺乏气源的场合。
气动调节阀分类：
按流向不同分为：流开和流关（闭） 流开：在阀芯节流处介质流动方向与阀门打开方向相同。 流关：在阀芯节流处介质流动方向与阀门关闭方向相同。 哪些阀需要进行流向选择， 哪些不需要？单密封类的调节阀： 单阀座、高压阀无平衡孔的单密 封套筒阀需进行流量选择（通常 选择流开）。 流开、流闭各有利弊：流开型阀 门工作比较稳定，但自洁性和密 封性较差，寿命短。流闭型的阀 寿命长、自洁性和密封性好，但 当阀杆直径小于阀芯直径时稳定 性差。 当冲刷严重或有自洁要求时选择 流闭。两位型快关特性调节阀选 择流闭。
行程限位 推杆O型环 密封轴套 行程标尺 执行机构推杆 单作用、直行程 活塞、弹簧式
(完整版)建筑构造的基本知识
漏窗高度一般在1.5米左右，与人眼 视线相平，透过漏窗可隐约看到窗外 景物，取得似隔非隔的效果，用于面 积小的园林，可以免除小空间的闭塞 感，增加空间层次，做到小中见大。 江南宅园中应用很多。
苏州留园园墙的漏窗
思考题二
1、常用墙体的厚度为多少？ 2、实砌砖墙有哪些砌式？ 3、试简述过梁的作用与类型。 4、什么是圈梁？圈梁有哪些作用？ 5、构造柱一般设置在什么位置？ 6、园墙所用的材料有哪些？ 7、试简述墙面装修的作用与类型。 8、门窗的开启方式分别有哪些？ 9、洞窗有哪些形状?洞门有什么作用？漏 窗的花纹图案可用什么材料制作？
洞门
园墙设洞门仅有门框而没有门 扇。
形式：圆形（又称月亮门、月 洞门）、六角、八角、长方、 葫芦、蕉叶形等。
作用：不仅引导游览、沟通空 间，本身又成为园林中的装饰。 通过洞门透视景物，可以形成 焦点突出的框景。
苏州拙政园月洞门
漏窗
漏窗又名花窗，是窗洞内有漏空图案 的窗。
花纹图案有套方、曲尺、回文、万字、 冰纹等，多用瓦片、薄砖、木竹材等 制作，清代更以铁片、铁丝作骨架， 用灰塑创造出人物、花鸟、山水等美 丽的图案。近代和现代园林漏窗图案 有用钢筋混凝土或琉璃制的。
地基的分类
天然地基：天然土层 不需人工加 固或改善
人工地基：人工加固（预压法、换 填法、强夯法、振冲法、深层搅拌 法）
基础、地基的设计要求
对地基的要求：
1、地基应具有一定的承载力与较小的压缩性。 2、地基的承载力应分布均匀。 3、在一定的承载条件下，地基应有一定的深 度范围。 4、尽量采用天然地基。
比如门编号： TSM0921AS
TSM—塑钢推拉门；A—窗式样；S—带纱扇 09—门洞口宽900mm； 12—门洞口高2100mm。
门阀制度的政治影响
门阀制度的政治影响《汉书地理志》载：“周爵五等，而士三等：公侯百里，伯七十里，子、男五十里，不满五十为附庸。
盖千八百国。
”。
《史记》云：“周封五等：公、侯、伯、子、男”。
门第势力兴起，有九品官人法的产生。
盛行魏晋南北朝盛行官修合谱，朝廷举才先察访其家谱，任用显赫人士为官，是谓世族。
中国古代社会重视血统延嗣论，贵族永远是贵族，老祖宗是何身份，尤为重要。
魏晋南北朝时期“上品无寒门，下品无势族”的门阀制度，任用世族豪门，选人一以“家世门第”为准，南宋《通志·氏族略》：“隋唐而上，官有簿状，家有谱系。
官之选举必由簿状，家之婚姻必有谱系。
历代并有图谱局，置郎中吏掌之，乃用博古通今之儒，知撰谱事”，郡望始于魏晋门阀制度的盛行的时期，唐朝为盛。
各个州郡都形成了一批公认的高门大姓，当时称为“士族”、“右姓”等，为标榜自己是某地的望族，显示贵族身份。
所谓“高门大姓”。
隋唐科举制的实行动摇了士族的政治基矗先有黄巢之乱，继有五代之分争，存续了六七百年的士族制度最终在历史舞台上消失。
经历了五代十国时期的连年战乱和社会动荡，传世的家谱几乎丧失殆尽，以至宋代时就已很少能见到旧谱，许多家族的世系也因此断了线、失了传。
正因为古代谱牒不复存在，加上迁徙的频繁，宋朝之后，私家修谱，各姓氏修谱也都有了合理的修谱想象空间，如此每一个姓氏与支系都是名门望族了。
互相攀比，毕竟过去很多无法考究，族谱挤满了历代的有名人物。
谁也无法说不再门当户对。
1、魏晋南北朝至隋唐时期谱牒有举足轻重的作用1.1门阀制度加速谱牒盛行殷商时期，已有刻在金属武器上的家族世系，谱牒则形成于西周。
魏晋南北朝至隋唐时期存在的官修谱牒和私修家谱并重局面,到了宋代呈现了官修公谱废绝和私修家谱兴盛的趋势。
是农民起义反抗压榨，对从魏晋南北朝时期“上品无寒门，下品无势族”的门阀制度遂大行其道制度的打击。
门阀制度始于西汉，形成于东汉，汉代刘氏皇族引经据典，论证其为帝尧之后，是高贵的血统，声称他们天生是要称王做帝的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阀门基础知识一、阀门的概况阀门在国民经济中无所不有，它与生产、建设、国防和人民生活都有着密切关系。
比如在石油、天然气、煤炭、矿山的开采、提炼和输送；化工、医药、轻工、造纸、食品的加工；水电、火电、核电的电力系统；农业灌溉；冶金系统；城市和工业企业的给排水，供热、供气、排污系统；船舶、车辆、航天、国防系统；各种运动机械的流体系统等等均离不开阀门产品。
阀门安装在各种管路系统中，作为一种管路附件，主要用来控制流体的压力、流量和流向，比如截断、调节、止回、分流、安全、减压等。
实际上由于流体的压力、温度、流量及化学物理性质不同，对流体系统控制要求和使用要求也不同。
正是由于阀门的特殊性，也决定了阀门的复杂性，所以阀门的种类和数量之大是任何一种机械产品无法比拟的。
为了对阀门有一个系统、概况的了解，下面对几个基本知识阐述如下：一）、阀门的分类阀门的种类繁多，国内外对阀门的分类方法也很多，为了掌握阀门的类别，目前国内外最常用的分类方法是按工作原理、作用、按结构不同来划分。
即将阀门分为：闸阀、截止阀、止回阀、球阀、蝶阀、旋塞阀、隔膜阀、安全阀、疏水阀、节流阀、减压阀和调节阀。
在此基础上，每种阀门又因连接方式、压力、温度、口径、介质、驱动方式等参数的不同而派生出不同的结构。
二）、阀门具备的基本性能阀门具备的最基本性能是强度，其次是针对不同的阀类应具备密封功能、调节功能、动作性能（如安全阀、疏水阀的起跳性能，减压阀的动作灵敏性等）和流通性能（如阀门的流量、流阻性能等）。
三）阀门的结构组成对任何一种阀门，不管其结构如何复杂，基本上可概括为以下几部分组成：1）、承压件：如阀体、阀盖等零件；2）、关闭件：如闸板、阀瓣、球体等零件；3）、密封件：如密封副、法兰间、圆柱面间的密封零件；4）、运动机构：如使关闭件达到需要动作的螺旋传动，往复运动，凸轮传动等；5）、驱动装置：驱动阀门关闭件运动的电动、气动、液动、电液联动、气液联动、齿轮传动、手轮传动等装置；6）、紧固件：将阀门零件连接在一起的螺栓、螺母等零件。
四）、几个基本概念1、公称通径：公称通径是人为制定的用作参考的经过圆整的表示阀门的流通通道尺寸的数据。
其规定的目的是简化阀门口径规格的数量。
在选用时，不管通道通径怎样，生产企业、使用单位、设计院所均要遵循向规定的最临近的规格尺寸靠的原则。
由于公称通径是阀门选用和制造的关键参数，因此各国均已制定了相应系列标准。
公称通径最常用的表示方法可分为两大类：1）、公制系列用“DN”表示，单位为毫米，我国在GB1407标准中，对公称通径作了明确规定：2）英制系列用“NPS”表示，单位为英寸，其公称通径系列如下：※1″=25.4mm2、公称压力公称压力是人为规定的，并经圆整后，供设计、制造、选购时参考数据。
其数值为常温下的额定值。
公称压力国内外最常用的表示方法有两种：即美洲体系和欧洲体系。
1）、欧洲体系是以德国为代表的国家常用的压力标准体系，我国、前苏联、德国等均属于此体系范畴。
该体系的公称压力用“PN”表示，单位为“MPa”，我国公称压力标准系列如下：2)、美洲体系是以美国为代表的西方国家常用的压力标准体系。
该体系的公称压力用“Class”表示，单位为“磅级”，此公称压力标准系列如下：为了与国际标准接轨，我国在新制定的公称系列标准中，已融含了上述两个标准体系。
常用的两个体系对照表如下：3)、除上述两种基本公称压力标准体系外，还常碰到日本的一种标准体系，即“K”级制，此体系是日本标准中一种常用的表示方法，用“K”表示。
其压力系列如下表所示：※1psi≈0.007 MPa3、压力—温度等级（压力—温度额定值）压力—温度等级是在公称压力和阀门材料（承压件）确定的前提下，阀门在指定温度下用表压表示的最大非冲击允许的工作压力。
它是正确选用阀门、法兰和管件、工程设计和生产制造的基本参数。
压力—温度等级的用途：1）、在材料和相应压力等级确定下，可以确定不同温度下相应的最大允许工作压力。
2）、根据实际工作温度和工作压力，确定常温下的压力额定值。
二、阀门产品结构阀门产品的发展主要取决于阀门的材料和结构。
各类阀门由于使用工况的不同，制造厂工艺的不同，设计者设计思路的不同，以及随着科学技术的发展，阀门新结构、新材料、新工艺的不断问世，造成阀门的结构品种极为复杂，但是，追根溯源，每类阀门总的功能和基本原理还是有一定规律下常用的基型结构和具有代表性的同种阀类的结构，分述如下：一）、典型阀门产品的结构二）、填料函的结构三）、阀门中部的结构四）、阀杆螺母的结构五）、密封面的结构一）、典型阀门产品的结构由于阀门产品的种类和结构繁多，为使大家有一个总体的了解，仅对闸阀、截止阀、止回阀、球阀和蝶阀的结构形式按分类法进行表述。
1、闸阀结构分类（见图一）2、截止阀结构分类（见图二）5、蝶阀结构分类（见图五）二）、填料函结构（见图六）对阀门而言，除正确选择填料材料外，其填料函结构设计的正确与否对保证阀杆处密封是否可靠至关重要。
对一般工业用阀门，填料函的基本结构分类如下：三）、中部结构（见图七）阀门在大多数情况下，由于受整体结构的限制，均采用阀体与阀盖（或阀体与侧阀体）各自独立的零件，这就为设计时带来如何保证两个零件连接后密封的问题。
阀门中部结构尽管受阀门使用性能等因素影响而多种多样，但基本结构可以分为两类：1、有垫片（环）连接的中部结构：其结构原理是：作为密封用的垫片（环）通过螺栓连接压紧产生的变形，形成足够的密封力，从而保证两个零件之间的密封。
2、无垫片（环）连接的中部结构：其结构原理是：不采用垫片（环）密封的结构，而达到中部连接处不泄漏。
为更清楚地表达中部密封的结构，用分类表达如下：母固定，阀杆作旋转并轴向运动。
若阀杆螺母安置在阀体内，此时，阀杆螺母随关闭件轴向运动，而阀杆只作旋转运动。
2、转动式阀杆螺母的原理是阀杆螺母装在支架的上部，阀杆螺母通过外力驱动作原位旋转，而阀杆作轴向运动。
阀杆螺母安置在阀体内，由于受介质和温度的影响大，而且在介质作用下，操作条件差，易损坏，维修更不容易，因此其使用范围受限制。
阀杆螺母安置在阀体外，由于与介质隔开，而且温度大大低于阀体和阀盖的温度，故更换、维修、润滑方便，可用于各种工作条件（包括最复杂的工况）场合。
现将阀杆螺母结构分类列表表示：不同，因此其密封面结构不同，为便于系统地理解和掌握这方面知识，仅就典型的几种阀门密封面结构阐述如下：1、闸阀的密封面结构在闸阀产品中，密封面工作条件比截止阀复杂的多，闸板和阀体密封面相对移动将引起磨损，而随着磨损的加重，闸板会在阀体中下落，而且由于斜度不大，造成密封面厚度即使减少量很小也会引起闸板比较大的下移，如果返修或维修时，经重新研磨后，闸板下降的幅度更大，由于这个原因，为保证阀门可靠的密封，闸板密封面一方面要比阀体密封面要宽，另一方面，在装配时，应将闸板与阀体密封面的最初接触位置选在闸板的最高处。
一般，闸阀密封面检修要比截止阀困难，为避免阀门经常返修/维修和密封面的迅速破坏，这就要求对闸阀密封面材料和结构的选择考虑的愈周全愈好。
1）、分离式阀座结构：此类结构是将密封面先与阀体分开，然后再与阀体边接在一起。
其优点是密封材料选择范围大，易加工，缺点是工艺复杂。
2）、整体式阀座结构：此结构是密封面直接在阀体上加工而成的，可分为在阀体上直接加工和先堆焊再加工两种。
优点是结构简单，缺点是增大了加工难度。
闸阀的密封面结构分类如下：（见图九）2、截止阀的密封面结构截止阀密封结构，根据密封面材料分为软质和金属两大类，在阀门设计时可根据密封材料的特点采取相应的固定方法。
截止阀密封面结构型式如下：（见图十）3、球阀密封面结构由于球阀使用的场合不同，其密封面结构也不同，加上新结构、新材料、新工艺的不断问世，使球阀的使用范围也随之扩大，阀座密封面结构也多样化。
对球阀密封副结构，由于球体一般为金属材料，关键是阀座密封面结构的选择。
球阀密封面结构分类如下：（见图十一）由于蝶阀具有其它阀类不可比的优点，近年来，许多新结构问世，已使蝶阀只能常温软质密封开始向高温硬密封发展，因此，目前密封面结构相当繁多。
其密封面结构分类如下表所示：（见图十二）三、阀门材料阀门是管路中不可缺少的附件之一，由于其特殊性，它不仅要保证在不同温度、不同压力、不同介质的化学物理性能参数下的可靠功能，而且还要完成阀门在使用中的各种动作。
因此，这就决定了阀门在选材上的复杂性。
可以讲，目前存世的绝大部分材料，包括黑色金属、有色金属、工程塑料、橡胶和搪瓷等在阀门中均可用到。
尽管表面上看，一台阀门很简单，但实际上阀门中每个零件材料所涉及的学科却是其它机械产品无法比拟的。
它不仅涉及到材料学、流体力学、热力学、化学、腐蚀学、金相学，而且还涉及到机械设计学、自动控制学、机械制造学以及探伤、焊接等学识。
因此，对每一个合格的阀门工程技术人员来讲，不仅要具备对阀门产品结构的熟知并创新，在理论和科研上的扎实基础，而且在如何选好材料上更要具备较高的素质，为了达到这样的目标，就要做到以下几点：1、要广泛熟悉并收集国内外现有的各种材料的信息和相应材料标准。
2、在实际工作中，不断积累经验。
3、密切和科研单位的合作，有针对性地研制阀门所需的新材料，以便拓宽选材范围。
建国以来，我国在阀门新材料的研制上举不胜举，比如：为四川天然气工程研制了耐H2S介质的阀杆材料318钢、抗咬伤的303Se，410 Se等易切削不锈钢、耐低温-101℃的3.5Ni(L3)低温钢、耐高温的ZG2Cr5Mo高温钢、耐海水腐蚀的双相不锈钢，镍基合金铸铁，耐冲蚀和磨损的耐磨铸铁等。
提高阀门密封面寿命的SF-3T、SF-4T、SF-5T等堆焊焊条。
这些成果均是先提出课题或国家下达科研计划、经有关部门配合攻关而成。
一）、材料的选用原则由于阀门属于受压容器范畴，而且阀门中每个零件在阀门中起的作用也不尽相同。
因此，为保证阀门的安全可靠，在阀门零件具体选用时，合理与否至关重要。
在选用阀门零件材料时，可遵循以下几点原则：1、适用性：即选材时要符合相应阀门零件的使用功能。
2、可行性和经济性：即选材料时，要立足于市场上便于采购，价格适宜，并且不能高材低用。
3、可靠性：即在选定了某种阀门零件材料后，还要进行必要的计算，考虑可能出现的问题以及采取的相应措施，力保选用的材料满足使用功能。
4、工艺性：即在选材时，考虑加工的工艺性，以求得最佳的经济效果。
为了更直观、简单的保证阀门材料的选用合理，各国均在长期设计、制造和使用的基础上，对通用阀门的选材进行了科学总结，并制定了相应规范下的选材标准。
例如：我国在JB/T5300-91标准中就对一般阀门的基本材料作了详细规定。
它适用于灰铸铁、可锻铸铁、球墨铸铁、铜合金、碳素钢、高温钢、低温钢及不锈耐酸钢等阀门。
