9.17石材幕墙设计

目录一、工程概况二、施工方案及主要技术措施三、施工工期、施工进度计划及保证措施四、质量目标及保证措施五、施工现场平面布置与管理六、项目班子组成情况七、主要机具装备及劳动力安排计划八、安全生产及文明施工措施第一章工程概况第一节工程基本情况一、工程名称：英华汽配大厦石材幕墙外装工程二、建设地点：西三庄街东，钟旺路北三、建筑规模：3000平米四、承包方式：专业承包五、质量标准：合格六、要求工期：制作安装工期为120日历天七、资金来源：招标人自筹我公司将该工程列为重点工程，为了达到工程的预期目标，我们安排了最优秀的项目经理并配备完善的项目施工管理班子来总体负责管理该项目。

第二节本工程幕墙特点一、工期方面特点：本工程为省市英华汽配大厦外装工程，要求依据招标文件工期，工期短，所以采取科学合理的施工措施就显得特别重要。

二、施工方面特点：1．材料规格、品种多，运输工作量大。

货到现场后，要求总包方积极配合。

2．该工程施工容繁多，放线精度要求高，质量控制要求相对较高。

三、地理位置特点：本工程地处市较中心区，因此，我们将合理安排工序，有序调度材料资源，加强现场管理，确保施工安全，并尽量减少环境污染，高标准实施安全文明施工。

第二章施工方案及主要技术措施干挂石材幕墙及铝塑板施工方案一、施工工序：1、施工工序容：根据本工程特点，施工工序主要包括：测量放线、预埋件处理、钢结构过渡梁安装、连接件（固定件）安装、幕墙骨架安装、石材板、铝塑板块安装、清洁打胶、收边扫尾施工和幕墙清洗交验。

2、施工工序流程网络图：测量放线预埋件处理幕墙骨架安装石材板块安装清洁、打胶收边扫尾施工清洗、验收。

二、施工工序方法：本幕墙施工采用分段施工法，主体砼结构石材幕墙施工；A、测量放线、基线复核：此工序在主体结构施工完成并验收移交后进行。

根据主体结构施工单位提供的基准线（轴线、水平标高定位线），复核主体偏差，确定幕墙安装测量控制点。

在此基础上，确定幕墙水平及垂直分布，并确定幕墙竖料安装的控制线。

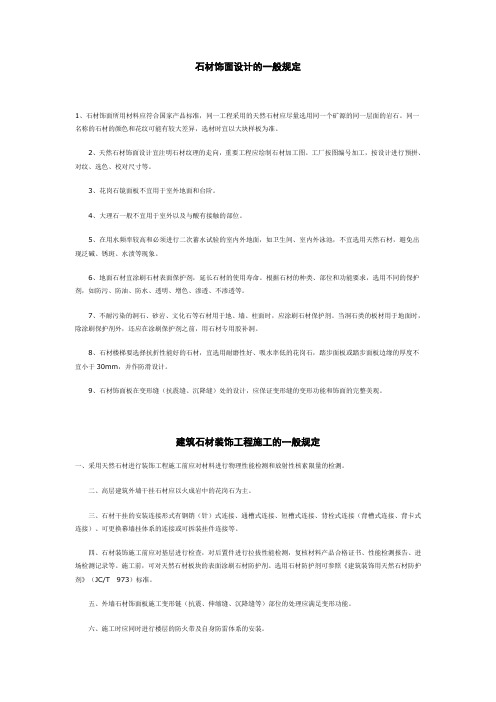

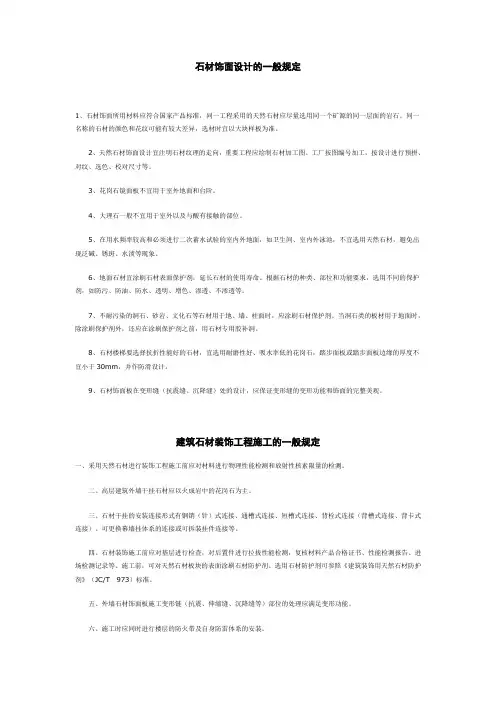

石材饰面设计的一般规定1、石材饰面所用材料应符合国家产品标准，同一工程采用的天然石材应尽量选用同一个矿源的同一层面的岩石。

同一名称的石材的颜色和花纹可能有较大差异，选材时宜以大块样板为准。

2、天然石材饰面设计宜注明石材纹理的走向，重要工程应绘制石材加工图。

工厂按图编号加工，按设计进行预拼、对纹、选色、校对尺寸等。

3、花岗石镜面板不宜用于室外地面和台阶。

4、大理石一般不宜用于室外以及与酸有接触的部位。

5、在用水频率较高和必须进行二次蓄水试验的室内外地面，如卫生间、室内外泳池，不宜选用天然石材，避免出现泛碱、锈斑、水渍等现象。

6、地面石材宜涂刷石材表面保护剂，延长石材的使用寿命。

根据石材的种类、部位和功能要求，选用不同的保护剂，如防污、防油、防水、透明、增色、渗透、不渗透等。

7、不耐污染的洞石、砂岩、文化石等石材用于地、墙、柱面时，应涂刷石材保护剂。

当洞石类的板材用于地面时，除涂刷保护剂外，还应在涂刷保护剂之前，用石材专用胶补洞。

8、石材楼梯要选择抗折性能好的石材，宜选用耐磨性好、吸水率低的花岗石，踏步面板或踏步面板边缘的厚度不宜小于30mm，并作防滑设计。

9、石材饰面板在变形缝（抗震缝、沉降缝）处的设计，应保证变形缝的变形功能和饰面的完整美观。

建筑石材装饰工程施工的一般规定一、采用天然石材进行装饰工程施工前应对材料进行物理性能检测和放射性核素限量的检测。

二、高层建筑外墙干挂石材应以火成岩中的花岗石为主。

三、石材干挂的安装连接形式有钢销（针）式连接、通槽式连接、短槽式连接、背栓式连接（背槽式连接、背卡式连接）、可更换幕墙挂体系的连接或可拆装挂件连接等。

四、石材装饰施工前应对基层进行检查，对后置件进行拉拔性能检测，复核材料产品合格证书、性能检测报告、进场检测记录等。

施工前，可对天然石材板块的表面涂刷石材防护剂。

选用石材防护剂可参照《建筑装饰用天然石材防护剂》（JC/T973）标准。

五、外墙石材饰面板施工变形链（抗震、伸缩缝、沉降缝等）部位的处理应满足变形功能。

石材幕墙设计方案1. 简介石材幕墙是一种用石材作为外墙装饰材料的建筑装饰方案。

它具有优雅高贵的外观，耐久性强，同时还具备良好的保温和防水性能。

本文将介绍石材幕墙设计的基本原理、步骤以及选材要点。

2. 设计原理石材幕墙的设计原理是利用石材板材与建筑结构之间的夹层，通过一套完善的系统来实现幕墙的固定和密封。

主要设计原理包括：•结构设计：根据建筑结构以及石材板材的重量和尺寸，确定幕墙的支撑结构和固定方式。

•密封设计：通过使用密封胶和防水层，确保幕墙的密封性，防止雨水渗漏。

•保温设计：在幕墙内部设置保温材料，改善建筑的保温性能。

•防火设计：根据建筑的防火要求，选择符合要求的防火构件和材料。

3. 设计步骤石材幕墙的设计步骤如下：3.1 建立设计目标和要求在设计之前，需要与业主和建筑设计师沟通，了解他们的需求和要求。

包括建筑的风格、幕墙的外观要求、使用的石材类型以及施工和维护的要求等。

3.2 确定幕墙的类型和系统根据建筑设计和要求，确定石材幕墙的类型和系统。

常见的石材幕墙系统包括点支式幕墙、挂板式幕墙和框支式幕墙。

3.3 设计幕墙的结构和固定方式根据建筑结构和石材板材的重量和尺寸，设计幕墙的支撑结构和固定方式。

常见的支撑结构包括钢结构和铝合金框架。

3.4 确定石材板材的选用和安装方式根据设计需求和预算，选择合适的石材材料，并确定其安装方式。

常见的石材材料包括大理石、花岗岩和石英石等。

3.5 设计幕墙的密封和防水系统通过使用密封胶和防水层，确保幕墙的密封性，防止雨水渗漏。

根据设计需求和预算，选择合适的密封胶和防水层材料。

3.6 设计幕墙的保温和防火系统在幕墙内部设置保温材料，改善建筑的保温性能。

根据建筑的防火要求，选择符合要求的防火构件和材料。

4. 石材选材要点选择合适的石材材料是石材幕墙设计的关键。

以下是一些石材选材的要点：•外观：石材的颜色、纹理和光泽度应与建筑风格和设计需求相匹配。

•强度：石材的抗压强度和抗弯强度要符合设计和安全要求。

石材幕墙设计规范石材幕墙是一种常见的建筑外立面材料，由于其独特的质感和持久性，越来越受到建筑师和设计师的青睐。

然而，为了确保石材幕墙的安全和可靠性，我们需要遵守一些设计规范。

在本文中，我将讨论石材幕墙设计规范的一些重要方面。

首先，石材幕墙的材料选择是至关重要的。

石材幕墙应使用高质量的石材材料，如大理石、花岗岩等。

这些材料应该经过严格的质量控制，以确保其坚固性和耐久性。

此外，石材的颜色和纹理也应符合设计要求。

其次，石材幕墙的结构设计也必须符合相关规范。

幕墙的支撑结构应稳定可靠，能够承受风压、地震等外力。

常见的支撑结构包括钢结构和铝合金结构，其设计和安装必须符合建筑设计规范和国家标准。

另外，石材幕墙的安装也需要注意。

幕墙的安装必须由专业的施工队伍进行，并遵循相关的安装规范。

安装工艺包括表面处理、背板安装、石材粘贴等多个环节，每个环节都需要严格控制质量，并进行必要的测试和检验。

此外，石材幕墙的密封和防水工艺也是关键。

幕墙的密封工艺应能够确保幕墙与建筑结构之间的密封性，防止水分、雨水等渗入墙体内部。

常见的密封材料包括硅酮密封胶、聚硫胶等，其选择和使用必须符合相关规范。

在设计石材幕墙时，还需要考虑到隔热和保温的要求。

由于石材本身的导热性较高，石材幕墙往往需要外加保温材料来提高建筑的隔热性能。

保温材料的选择和安装应符合国家标准，并结合石材幕墙的设计要求进行施工。

最后，石材幕墙的维护和保养也是非常重要的。

石材幕墙的清洁和修复必须由专业的团队进行，并遵循相关规范和技术要求。

定期的维护和保养可以延长石材幕墙的使用寿命，保持其美观和功能性。

总之，石材幕墙设计规范是确保石材幕墙安全和可靠性的重要保障。

设计师和施工方必须遵循相关规范，并使用高质量的材料和工艺来设计和安装石材幕墙。

只有这样，我们才能获得美观、稳定和耐久的石材幕墙建筑。

石材幕墙设计说明一、设计原则1.结构安全：石材幕墙设计需满足强度、刚度和稳定性的要求，确保幕墙在不同环境和负载条件下的安全性。

2.细节处理：幕墙的边角和连接处需要细致处理，确保隐蔽和开放配合不会出现裂缝、渗漏或变形等问题。

3.界面处理：石材与其他材料的接缝位置需要精细处理，使其达到无缝的效果，提升整体外观和质感。

4.防水性能：幕墙设计需要考虑水密性和防水性能，采取合适的防水措施，确保墙体和内部建筑结构的安全。

5.施工可行性：设计时需要考虑施工工艺和工艺流程，确保施工简单、高效，并方便后期维护和更新。

二、石材选择1.石材种类：根据建筑风格和设计要求，可以选择大理石、花岗岩、砂岩等不同种类的石材。

2.石材质量：石材的质量直接影响到幕墙的美观度和使用寿命，需选择质量好、强度高的石材。

3.石材颜色：根据建筑整体风格和设计要求，选择适合的石材颜色，使幕墙与整体建筑相协调。

4.石材纹理：选择具有美观纹理的石材，以增加幕墙的层次感和质感。

三、构造设计1.支撑结构：根据幕墙重量和外部荷载要求，选择合适的支撑结构，如钢框架、铝合金构架等。

2.悬挂系统：选择合适的悬挂系统，以确保石材稳固地固定在支撑结构上，并满足建筑抗风要求。

3.石材连接：石材之间的连接可采用不同方式，如干挂、插接等，确保连接牢固、和谐。

4.保温和隔热层：为提升石材幕墙的保温性能，需在幕墙内部添加隔热和保温材料。

四、施工工艺1.凿孔：根据设计要求，在石材上打孔以便进行悬挂或插接等工艺，需注意避免石材破裂。

2.上胶：在石材背面涂抹粘合剂，使石材在幕墙上固定牢固。

3.砂浆粘贴：将石材贴合于砂浆层上，通过压实、捣实等方式，确保固结牢固。

4.清洗和保护：施工完成后，对幕墙表面进行清洗和保护，确保幕墙的美观和长久使用。

五、维护和更新1.日常维护：定期对石材幕墙进行清洗和检查，确保外观整洁和石材没有损坏。

2.石材更换：如石材出现损坏或老化，及时更换，保持外观和功能的完整。

石材幕墙的设计与施工一、引言石材幕墙是一种常见的建筑幕墙，其美观、实用、经济、环保等特点受到了广泛的认可和应用。

本文将从设计和施工两个方面深入探讨石材幕墙的相关问题，旨在为相关从业人员提供一些参考意见。

二、石材幕墙设计1. 石材幕墙的类型石材幕墙可以分为点支式和框支式两种类型。

点支式石材幕墙是指石材板通过钢制点支架与外墙体相连接，其优点是轻便、简单，适用于建筑物的外立面、内墙面等部位；框支式石材幕墙是指石材板通过铝合金或钢制框架与外墙体相连接，其优点是强度高、耐久性好，适用于高层建筑、商业综合体等工程。

2. 石材幕墙的选材石材幕墙的选材首先需要考虑石材的品质和性能，如石材的密度、抗压强度、抗弯强度、耐久性等。

其次需要考虑石材的颜色、纹理、规格等方面，以满足建筑设计的需求。

最后需要考虑石材的产地和供应商，选择信誉度高、品质可靠的供应商。

3. 石材幕墙的结构设计石材幕墙的结构设计需要考虑幕墙的载荷、变形、温度变化等因素，以确保幕墙的稳定性和安全性。

设计中应注意以下几点：（1）幕墙的主体结构应具备足够的强度和刚度，以承受外部风荷载和地震荷载；（2）点支式幕墙的点支架应按照规范要求进行设计和安装，以保证其稳定性和安全性；（3）框支式幕墙的框架应采用铝合金或钢材，框架的连接方式应合理，并根据幕墙的结构特点进行抗震设计。

4. 石材幕墙的节能设计石材幕墙的节能设计是建筑节能的重要组成部分。

幕墙的采光率、隔热性能、通风性能等都需要在设计过程中进行考虑。

设计中应注意以下几点：（1）幕墙的采光率应合理，以充分利用自然光线，减少室内照明的能耗；（2）幕墙应采用优质的隔热材料，以提高幕墙的隔热性能，降低建筑的供暖和制冷能耗；（3）幕墙的通风性能应合理，以保证室内空气的流通和质量，减少室内机械通风设备的能耗。

三、石材幕墙施工1. 石材幕墙的制造石材幕墙的制造需要经过开料、切割、抛光等工序，其中切割工序是石材幕墙制造过程中最为重要的一环。

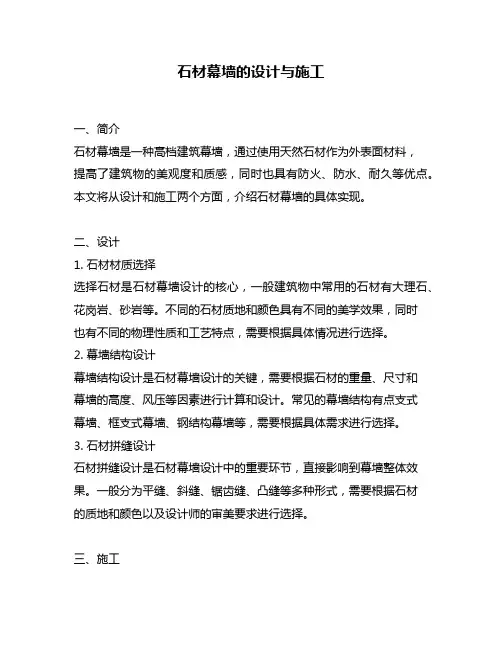

石材幕墙的设计与施工一、简介石材幕墙是一种高档建筑幕墙，通过使用天然石材作为外表面材料，提高了建筑物的美观度和质感，同时也具有防火、防水、耐久等优点。

本文将从设计和施工两个方面，介绍石材幕墙的具体实现。

二、设计1. 石材材质选择选择石材是石材幕墙设计的核心，一般建筑物中常用的石材有大理石、花岗岩、砂岩等。

不同的石材质地和颜色具有不同的美学效果，同时也有不同的物理性质和工艺特点，需要根据具体情况进行选择。

2. 幕墙结构设计幕墙结构设计是石材幕墙设计的关键，需要根据石材的重量、尺寸和幕墙的高度、风压等因素进行计算和设计。

常见的幕墙结构有点支式幕墙、框支式幕墙、钢结构幕墙等，需要根据具体需求进行选择。

3. 石材拼缝设计石材拼缝设计是石材幕墙设计中的重要环节，直接影响到幕墙整体效果。

一般分为平缝、斜缝、锯齿缝、凸缝等多种形式，需要根据石材的质地和颜色以及设计师的审美要求进行选择。

三、施工1. 石材加工石材加工是石材幕墙施工的重要环节，需要对石材进行切割、开孔、打磨等多种加工方式。

加工需要使用专业的石材加工设备和技术，确保石材的尺寸和质量达到要求。

2. 幕墙结构安装幕墙结构安装是石材幕墙施工的基础，需要根据设计方案进行施工。

安装需要使用专业的幕墙安装设备和技术，确保幕墙的稳定和安全。

3. 石材安装石材安装是石材幕墙施工的核心环节，需要根据设计方案进行安装。

石材安装需要使用专业的安装工具和技术，确保石材的精度和美观度。

4. 拼缝处理拼缝处理是石材幕墙施工的最后一个环节，需要对石材拼缝进行处理。

处理需要使用专业的拼缝材料和技术，确保拼缝的美观和防水性。

四、注意事项1. 石材幕墙设计和施工需要根据当地建筑规范和标准进行，严格按照要求进行操作。

2. 石材幕墙设计和施工需要使用专业的设备和技术，确保施工质量和安全。

3. 石材幕墙设计和施工需要进行全程监督和检测，确保施工质量和效果。

4. 石材幕墙已经成为现代建筑的重要组成部分，需要根据建筑风格和需求进行选择和设计。

石材幕墙设计规范石材幕墙作为一种常见的建筑外墙材料，具有美观、耐久、防火等特点，越来越受到设计师和建筑商的青睐。

在石材幕墙设计过程中，需要遵循一些规范和标准，以确保设计的安全性和质量。

下面我们将介绍一些常见的石材幕墙设计规范。

1.设计承重结构：石材幕墙的设计应该符合国家建筑设计规范，承重结构需要满足建筑的要求，稳定和安全。

在设计过程中需要考虑幕墙自重、风荷载、地震荷载等因素。

2.石材选择：石材幕墙的石材应该选择质量优良、耐候性好的石材材料。

一般来说，大理石、花岗岩、石板等常见的石材材料适用于石材幕墙，但具体选择需要根据使用环境和功能来确定。

3.石材板干挂：石材幕墙一般采用干挂方法进行安装，需要保证石材板的平整度和垂直度。

石材板之间的连接应该坚固，避免板材之间的空隙和渗水。

4.石材幕墙的结构设计应考虑防水和隔热性能。

需要设置适当的防水层和保温层，以确保幕墙的密封和节能效果。

5.石材幕墙的安装应符合国家建筑工程安装质量验收规范。

安装过程中需要注意安全，合理使用起重设备，验收安装质量。

6.石材幕墙的维护和保养应定期进行，特别是对于高层幕墙来说，需要定期检查和维修。

定期清洗石材表面，避免污染和氧化物的积累，保持石材的光亮和美观。

7.石材幕墙的设计和施工应遵循环境保护和节能减排的原则。

选择石材材料时要考虑环境友好型，减少能源的消耗，减少污染物的排放。

总之，石材幕墙的设计规范关乎建筑安全和质量，需要根据实际情况做出合理的设计选择和施工安装。

遵循规范，合理使用材料和技术，从而保证石材幕墙的安全、稳定和美观。

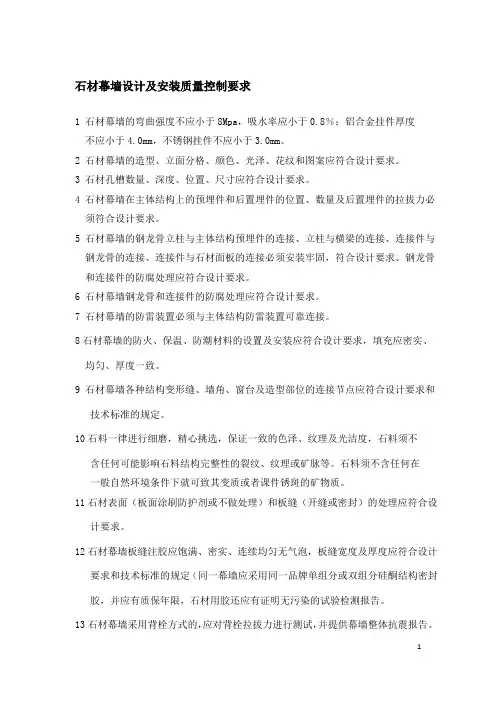

石材幕墙设计及安装质量控制要求1 石材幕墙的弯曲强度不应小于8Mpa，吸水率应小于0.8％；铝合金挂件厚度不应小于4.0mm，不锈钢挂件不应小于3.0mm。

2 石材幕墙的造型、立面分格、颜色、光泽、花纹和图案应符合设计要求。

3 石材孔槽数量、深度、位置、尺寸应符合设计要求。

4 石材幕墙在主体结构上的预埋件和后置埋件的位置、数量及后置埋件的拉拔力必须符合设计要求。

5 石材幕墙的钢龙骨立柱与主体结构预埋件的连接、立柱与横梁的连接、连接件与钢龙骨的连接、连接件与石材面板的连接必须安装牢固，符合设计要求。

钢龙骨和连接件的防腐处理应符合设计要求。

6 石材幕墙钢龙骨和连接件的防腐处理应符合设计要求。

7 石材幕墙的防雷装置必须与主体结构防雷装置可靠连接。

8石材幕墙的防火、保温、防潮材料的设置及安装应符合设计要求，填充应密实、均匀、厚度一致。

9 石材幕墙各种结构变形缝、墙角、窗台及造型部位的连接节点应符合设计要求和技术标准的规定。

10石料一律进行细磨，精心挑选，保证一致的色泽、纹理及光洁度，石料须不含任何可能影响石料结构完整性的裂纹、纹理或矿脉等。

石料须不含任何在一般自然环境条件下就可致其变质或者课件锈斑的矿物质。

11石材表面（板面涂刷防护剂或不做处理）和板缝（开缝或密封）的处理应符合设计要求。

12石材幕墙板缝注胶应饱满、密实、连续均匀无气泡，板缝宽度及厚度应符合设计要求和技术标准的规定（同一幕墙应采用同一品牌单组分或双组分硅酮结构密封胶，并应有质保年限，石材用胶还应有证明无污染的试验检测报告。

13石材幕墙采用背栓方式的，应对背栓拉拔力进行测试，并提供幕墙整体抗震报告。

14超高层石材幕墙安装前应请专家进行论证。

15石材幕墙表面应平整、洁净、无污染、缺损和裂痕。

颜色及纹路应协调一致，无明显色差及修痕。

16石材幕墙的压条应平直、洁净、接口严密、安装牢固。

17石材接缝应横平竖直、宽窄均匀；阴阳角石材压向应正确，板边合缝应顺直，凸凹线出墙厚度应一致，上下口应平直；石材面板上洞口、槽边应套割吻合，边缘应整齐。

石材幕墙施工设计方案1. 背景介绍石材幕墙作为建筑中常见的外墙装饰材料，具有美观大方、耐久性强等优点，越来越受到建筑师和设计师的青睐。

本文将介绍一种石材幕墙施工设计方案，以满足建筑整体造型要求，提高施工效率和质量。

2. 材料选择在石材幕墙的施工设计中，首先需要选择合适的石材材料。

考虑到建筑外墙的耐候性和保温性能，建议选择具有较高密度和抗风压性能的天然花岗岩或大理石石材。

同时，石材的色彩和纹理也需要与建筑整体设计相协调，增加视觉效果。

3. 幕墙构造设计幕墙的构造设计是整个施工过程中的重点。

建议采用隔腔式幕墙结构，通过设置隔腔和风道，提高幕墙的隔热、隔音和透气性能。

此外，为了增加幕墙的稳定性和承载能力，应采用合理的支撑结构和连接方式，确保幕墙的安全性。

4. 幕墙安装方案幕墙的安装过程需要严格按照施工规范进行，确保施工质量。

在安装前，需要制定详细的施工方案，并由专业的施工队伍进行实施。

安装过程中，应特别注意石材的防水、防漏和防风性能，采用合适的密封胶和胶带进行固定和填缝，确保幕墙的密封性。

5. 幕墙维护与保养幕墙的维护与保养是确保其长期使用寿命和美观度的重要环节。

建议定期检查幕墙的连接件和密封胶的状态，及时更换老化或损坏的部件。

同时，需要定期清洗石材表面，防止污染和脱落，保持幕墙的整洁和美观。

6. 安全措施在进行石材幕墙施工设计时，必须重视安全措施的制定和执行。

施工现场应设置有效的安全警示标识和防护措施，确保工人的人身安全。

同时，对施工过程中的高处作业、吊装、固定等环节，需要严格遵守相关规定和标准，确保施工安全。

结语：石材幕墙的施工设计方案是确保幕墙施工质量和美观度的重要环节。

选取合适的材料、优化幕墙结构、严格执行安装规范、定期维护保养和严格遵守安全措施，将为幕墙施工提供可靠的保障。

通过本方案的实施，相信能够实现石材幕墙施工的高效、高质量和安全施工。
