三重四级杆质谱仪原理(全)

thermo三重四级杆质谱
热力学三重四级杆质谱（Thermo Triple Quadrupole Mass Spectrometry）是一种常用的质谱技术，用于分析和鉴定化合物的
组成和结构。

下面我将从多个角度对该技术进行全面的回答。

热力学三重四级杆质谱是一种基于四级杆质谱仪的仪器。

它由
三个四极杆（quadrupole）组成，其中两个四极杆用于选择和传输
离子，另一个四极杆用于进行碰撞诱导解离（CID）或者多级质谱（MSn）实验。

这种配置使得热力学三重四级杆质谱具有更高的选择
性和灵敏度，可用于复杂样品的分析。

热力学三重四级杆质谱的工作原理是通过施加交变电压和直流
电压在四极杆中产生稳定的离子轨道。

样品分子在离子源中被电离
产生离子，然后通过离子传输界面进入四极杆。

在四极杆中，只有
特定质量/电荷比（m/z）的离子能够通过，其他离子会被过滤掉。

通过调节四极杆的电压和频率，可以选择性地传输特定的离子到下
一个四极杆或进行解离实验。

热力学三重四级杆质谱在许多领域中得到了广泛的应用。

例如，在生物医学研究中，它可以用于药物代谢研究、蛋白质分析和生物
标志物的检测。

在环境科学中，它可以用于分析水和土壤中的有机污染物。

在食品安全领域，它可以用于检测食品中的农药残留和添加剂。

此外，热力学三重四级杆质谱还可以用于药物筛选、毒理学研究、石油化工和环境监测等领域。

总结起来，热力学三重四级杆质谱是一种高级的质谱技术，通过多级杆的配置和调节，实现了更高的选择性和灵敏度。

它在许多领域中被广泛应用，为化合物的分析和鉴定提供了可靠的手段。

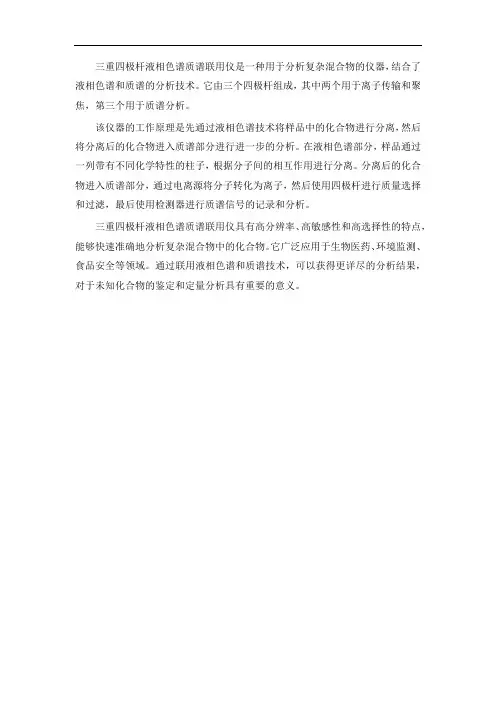

三重四极杆液相色谱质谱联用仪是一种用于分析复杂混合物的仪器，结合了液相色谱和质谱的分析技术。

它由三个四极杆组成，其中两个用于离子传输和聚焦，第三个用于质谱分析。

该仪器的工作原理是先通过液相色谱技术将样品中的化合物进行分离，然后将分离后的化合物进入质谱部分进行进一步的分析。

在液相色谱部分，样品通过一列带有不同化学特性的柱子，根据分子间的相互作用进行分离。

分离后的化合物进入质谱部分，通过电离源将分子转化为离子，然后使用四极杆进行质量选择和过滤，最后使用检测器进行质谱信号的记录和分析。

三重四极杆液相色谱质谱联用仪具有高分辨率、高敏感性和高选择性的特点，能够快速准确地分析复杂混合物中的化合物。

它广泛应用于生物医药、环境监测、食品安全等领域。

通过联用液相色谱和质谱技术，可以获得更详尽的分析结果，对于未知化合物的鉴定和定量分析具有重要的意义。

液质联用仪本实验室使用的液质联用仪是安捷伦公司6400系列的一款产品，包括超高效液相色谱1290和质谱主机G6460，以及与其配套的计算机和打印机，他们之间通过网络协议通讯，并通过网络交换机连接在一起。

本仪器于2014年年初安装使用，价值两百多万元。

物质只要能溶于液体，均可以被检测。

本实验室主要用于农产品样品的农药残留定性检测，超高效液相色谱1290是整个系统的分离和进样装置，样品在色谱柱中经初步分离，通过接口进入质谱。

质谱以离子源、质量分析器和检测器为核心。

离子源是将分析物中的中性化合物离子化，并将产生的离子在电场的作用下进入离子传输毛细管。

离子传输毛细管是离子的导入通道，它将离子源产生的离子传输进入质谱，同时，隔绝了外部的常压与质谱内部的高真空。

离子通过毛细管后，进入离子光学组件，它包括skimmer1，八极杆以及lens1和lens2，进一步除去了溶剂以及中性分子，也是一个高效的离子传输组件，并聚焦随机运动的离子进入三重四极杆质量分析器。

G6460的质量分析器是三重四级杆，是由三组四极杆空间串联而成，一个质谱就是一个四级杆，所以三重四级杆质谱是空间串联的多级质谱分析，也叫做QQQ质谱。

第一个四级杆根据设定的质合比范围扫描和选择所需的离子。

第二个四级杆，也称碰撞池，用于聚集和传送离子。

在选择离子飞行的途中，引入碰撞气体氮气，第三个四级杆用于分析在碰撞池中产生的碎片离子。

实际上，碰撞池采用了六极杆的设计，拥有更好的聚焦及传输功能，四级杆就被淘汰了，但还沿用三重四级杆的名称。

G6460质谱的检测器包括高能打拿极和电子倍增器，此外，质谱需要在真空环境下工作，它的真空系统由前级真空泵和分子涡轮泵组成，前级真空一般在 1.8-2.5Torr之间，高真空在1.9-2.3*10-5Torr之间。

原理：它以液相色谱作为分离系统，质谱为检测系统。

样品在质谱部分和流动相分离，被离子化后，经质谱的质量分析器将离子碎片按质量数分开，经检测器得到质谱图。

四级杆质谱仪的原理
四级杆质谱仪是一种常见的质谱分析仪器，主要用于分离和检测样品中的离子。

它主要由四根带有直流电压（DC）和叠加的射频电压（RF）的准确平行金属或陶瓷镀金园柱杆构成。

相对的一对电极是等电位的，相邻两对电极之间电位相反。

四级杆质谱仪的工作原理如下：
1.离子生成：样品进入质谱仪后，首先经过气化室气化，然后进入离子源。

在离子源中，样品分子受到电子轰击，失去电子成为带正电荷的离子。

2.离子加速和分离：带电离子进入四级杆质谱仪，四级杆中的电场会对离子产生加速和偏转作用。

由于不同离子的质量和电荷不同，它们在电场中的运动轨迹也不同。

在四级杆中，离子会根据质荷比（m/z）进行分离。

3.离子检测：经过四级杆分离后的离子，根据其质荷比的不同，会在接收器中形成不同的信号。

质荷比越小的离子，到达接收器的时间越早，信号强度越高。

质荷比越大的离子，到达接收器的时间越晚，信号强度越低。

这样，四级杆质谱仪就可以根据离子信号的强度和到达时间，对样品中的不同成分进行定性和定量分析。

四级杆质谱仪在分析过程中，可以通过调整射频电压和直流电压的参数，实现对不同质量离子的高效分离。

此外，四级杆质谱仪具有高灵敏度、高分辨率、宽动态范围等优点，广泛应用于化学、生物、环境等领域的研究和分析。

Agilent 7000A 三重串联四级杆气相质谱仪仪器操作现场培训教材注意包含在本手册中的内容按“现状”提供，若在后续版本中有任何更改，恕不另行通知。

安捷伦科技有限公司不对本手册及其所包含的信息做出任何的担保。

安捷伦科技有限公司不对因提供、使用或执行本文档或其中所包含的信息而造成的任何错误或任何意外或附带的损失承担责任。

手册中的内容未经安捷伦科技公司的事先同意和书面许可，不得拷贝或复制。

售后服务中心电话：800-820-3278中文网站地址：/chem/cnⅠ.7000A质谱仪概述及原理一、系统概述7000A 三重串联四级杆气相质谱仪与安捷伦的7890气相色谱联用。

质量范围到1050 u，具有每秒500次的快速的多反应监测(MRM)性能。

和5975C单级四极杆GC/MS一样，7000A三重四极杆GC/MS的可靠性来自于安捷伦独有的、被很好证明的加热石英镀金双曲面四极杆质量分析器。

数据采集软件是Mass Hunter GC/MS 软件系统。

实时绘图可以显示分析样品的色谱和质谱信息；电子数据表格式的序列表使得编辑运行多个样品很方便；同时具有设定参数，编辑方法和质谱调谐的快捷按钮。

二、仪器结构概述7000A三重四极杆质谱仪主要包括离子源、第一级四级杆、八极杆碰撞反应池、第二级四级杆、检测器、和真空系统。

1、离子源在GC 中分离后，首先进入电离源，一旦样品离子化，推斥极引导离子通过一系列透镜进入第一级四级杆质量分析器(MS1)，2、MS1第一级四级杆质量分析器MS1根据质荷比进行离子过滤。

在7000A 三重四极杆质谱仪中，添加后过滤器来聚焦离开四极杆的离子流，增强了离子传输。

3、六级杆碰撞池然后将通过MS1的离子引导到碰撞池中，在其中离子会碎裂。

碰撞反应池实际是充满氮气和氦气混合气体的六极杆碰撞池。

将氦气用作碰撞反应池中的抑制气体，可减少来自氦气中性粒子的噪音，并提高碎裂过程的效率。

4、MS2然后在进入第三级四级杆之前，预过滤器聚焦进入四级杆的离子流。

液质联用仪本实验室使用的液质联用仪是安捷伦公司6400系列的一款产品，包括超高效液相色谱1290和质谱主机G6460，以及与其配套的计算机和打印机，他们之间通过网络协议通讯，并通过网络交换机连接在一起。

本仪器于2014年年初安装使用，价值两百多万元。

物质只要能溶于液体，均可以被检测。

本实验室主要用于农产品样品的农药残留定性检测，超高效液相色谱1290是整个系统的分离和进样装置，样品在色谱柱中经初步分离，通过接口进入质谱。

质谱以离子源、质量分析器和检测器为核心。

离子源是将分析物中的中性化合物离子化，并将产生的离子在电场的作用下进入离子传输毛细管。

离子传输毛细管是离子的导入通道，它将离子源产生的离子传输进入质谱，同时，隔绝了外部的常压与质谱内部的高真空。

离子通过毛细管后，进入离子光学组件，它包括skimmer1，八极杆以及lens1和lens2，进一步除去了溶剂以及中性分子，也是一个高效的离子传输组件，并聚焦随机运动的离子进入三重四极杆质量分析器。

G6460的质量分析器是三重四级杆，是由三组四极杆空间串联而成，一个质谱就是一个四级杆，所以三重四级杆质谱是空间串联的多级质谱分析，也叫做QQQ质谱。

第一个四级杆根据设定的质合比范围扫描和选择所需的离子。

第二个四级杆，也称碰撞池，用于聚集和传送离子。

在选择离子飞行的途中，引入碰撞气体氮气，第三个四级杆用于分析在碰撞池中产生的碎片离子。

实际上，碰撞池采用了六极杆的设计，拥有更好的聚焦及传输功能，四级杆就被淘汰了，但还沿用三重四级杆的名称。

G6460质谱的检测器包括高能打拿极和电子倍增器，此外，质谱需要在真空环境下工作，它的真空系统由前级真空泵和分子涡轮泵组成，前级真空一般在 1.8-2.5Torr之间，高真空在1.9-2.3*10-5Torr之间。

原理：它以液相色谱作为分离系统，质谱为检测系统。

样品在质谱部分和流动相分离，被离子化后，经质谱的质量分析器将离子碎片按质量数分开，经检测器得到质谱图。

三重四级杆液质联用仪原理三重四级杆液质联用仪（Triple Quadrupole Liquid Chromatography-Mass Spectrometry，简称LC-MS/MS）是一种常用的仪器方法，可以用于分析和定量分析复杂的化合物混合物，如药物、环境污染物等。

其原理基于三重四极杆质谱仪和液相色谱的联用。

液相色谱（Liquid Chromatography，LC）是一种基于化合物在液态流动相中的不同亲和力而进行分离的技术。

它包括样品的进样、液相流动、固定相柱和色谱分离等步骤。

在液相色谱中，化合物溶解在流动相中，经过色谱柱的相互作用来实现分离。

质谱（Mass Spectrometry，MS）是一种通过在电离源中将化合物转化为离子，并在质谱仪中按其质荷比（m/z）进行质量分析的技术。

质谱仪由电离源、质量分析器和检测器等组成。

电离源将化合物转化为离子，质量分析器根据离子在磁场中的轨迹进行分析，最后由检测器对离子进行检测。

1.进样：样品通过进样系统进入液相色谱柱进行分离。

进样系统的常用方法有自动进样器和在线连续进样。

2.液相色谱：样品在液相色谱柱中分离，根据不同化合物在固定相柱上的亲和力进行分离。

固定相柱内部有固定相，使得不同化合物有不同的保留时间。

3.电喷雾离子源（Electrospray Ionization，ESI）：在液相色谱柱后端出口处，通过电喷雾采用高压直流电离方法将流出的分离物转化为带电的离子。

4.第一级四极杆：在进入质谱之前，离子首先进入第一级四极杆，通过调节电压和扫描频率等参数，选通质量范围内的一些特定离子。

5.质量分析器：通过在质量分析器中施加电压和磁场以对离子进行分析，根据其质量荷比和相对丰度来确定化合物的质量。

6.碎裂（Collision-induced Dissociation，CID）：在第一级四极杆后，离子进入碰撞池区域，在碰撞池区域中与碰撞气体（通常是气体）发生碰撞，使离子发生断裂，从而形成新的离子片段。

三重串联四级杆质谱
三重串联四级杆质谱（Triple Quadrupole Mass Spectrometry）
是一种用于化学分析的质谱技术。

它由三个四级杆（称为Q1、Q2和Q3）串联组成。

Q1主要用于选择分析物，将特定的离子从样品中选择出来，
并引导它们进入Q2。

Q2是碎片区域，它将进入的离子加速，并发生碎片化，形成特定的离子碎片。

最后，这些离子碎片进入Q3，通过改变电势和扫描频率，选择出特定的离子碎片，
并测量它们的质荷比。

三重串联四级杆质谱通常用于定量分析，可以准确地确定分析物的浓度。

它也可用于结构分析，通过测量离子碎片的质荷比，可以确定分析物的化学结构。

该技术在许多领域中得到广泛应用，包括药物分析、环境监测、食品安全以及生物化学等。

它具有高灵敏度、准确性和选择性，并可以同时分析多个目标化合物。

三重四级杆串联质谱
三重四级杆串联质谱是一种质谱仪器的配置方式，其中包括三个四级杆串联在一起。

四级杆是一种用于质谱分析的离子过滤器，可以将离子按照其质荷比（m/z）值分离并筛选。

三重四级杆串联质谱仪通过将离子依次通过三个四级杆进行筛选和分离，使得仪器具有更高的分辨率和灵敏度。

在三重四级杆串联质谱仪中，离子首先进入第一个四级杆，被筛选和分离出特定的m/z值的离子，并通过一个孔径针对性地将离子引入下一个四级杆。

这样一直进行下去，直到离子通过第三个四级杆，最后通过离子检测器进行检测和分析。

三重四级杆串联质谱仪的优点包括高分辨率、高灵敏度、高选择性和高可控性。

它可以被广泛应用于化学、生物学、环境科学等领域的离子分析和结构鉴定，如药物代谢研究、蛋白质质谱分析、环境污染物分析等。
