温度巡回检测仪检定作业指导书

天纳克（苏州）汽车工业有限公司测温仪检定指导书1. 目的为确保公司测温仪输出准确性，以保障产品品质，特制定此校正指导书。

2. 范围适用于各种数字测温仪校正。

3. 依据依据JJG 874-2007 《温度指示控制仪检定规程》。

4. 程序4.1 计量器具：二等标准水银温度计、恒温槽4.2 环境条件：温度：(15～35) ℃；湿度＜80%RH。

4.3 供电条件：电源电压变化不超过额定电压的±1%，电源频率变化不超过额定频率的±1%4.4 检定项目：（1）外观及环境检查（2）示值误差（3）稳定度4.5 校正方法4.5.1 外观：应标有产品的名称、型号、测量范围、企业名称、出厂编号，制造年月、表示国际温标摄氏度的符号“℃”。

显示值应清晰，无叠字，亮度应均匀，不应有不亮、缺笔画等现象。

4.5.2 检定点：数字式测温仪应均匀分布在整十或整百温度点上（包括测量上、下限），不得少于5个检定点（后续检定不的少于3个检定点）。

4.5.3 先检定零点，再分别向上限值或下限值逐点进行检定。

4.5.4 0℃点检定：将测温传感器插入酒精低温槽或盛有冰水混合物的冰点器中，使用冰点器时其工作端距冰点器底部、器壁不得少于20mm，待示值稳定后进行读数。

4.5.5 其余温度点的检定：检定时采用比较法进行。

将测温传感器插入恒温槽中与标准温度计示值进行比较。

待示值稳定后读数，读数过程中，恒温槽温度偏离检定点温度不得超过±0.20℃。

（以标准温度计为准）槽温变化应符合控温波动度要求。

4.5.6 稳定度检定：数字式测温仪稳定度检定与示值误差的检定同时进行，检定时温度点可选在测温仪测温范围内任意点，然后缓慢升温，观察被检测温仪显示器是否按顺序连续跳动显示。

4.6 相关记录（1）计量器具管理台帐（2）温度指示控制仪检定记录（3）测量设备检验记录5. 校准结果的处理经校准符合本规范要求的贴上已校准标签,做好內部校准报告归档；不符合的立即停用,并注明不合格项目。

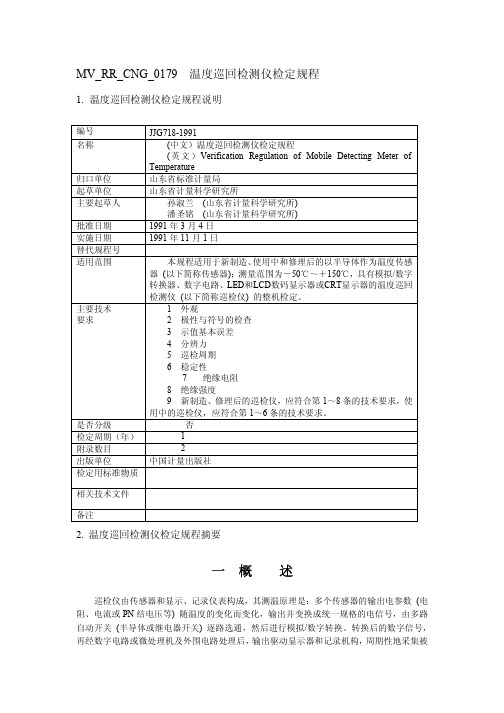

MV_RR_CNG_0179 温度巡回检测仪检定规程1.温度巡回检测仪检定规程说明编号JJG718-1991名称(中文）温度巡回检测仪检定规程(英文）Verification Regulation of Mobile Detecting Meter of Temperature归口单位山东省标准计量局起草单位山东省计量科学研究所主要起草人孙淑兰(山东省计量科学研究所)潘圣铭(山东省计量科学研究所)批准日期 1991年3月4日实施日期 1991年11月1日替代规程号适用范围本规程适用于新制造、使用中和修理后的以半导体作为温度传感器(以下简称传感器)；测量范围为－50℃～＋150℃，具有模拟/数字转换器、数字电路、LED和LCD数码显示器或CRT显示器的温度巡回检测仪(以下简称巡检仪) 的整机检定。

主要技术要求1 外观2 极性与符号的检查3 示值基本误差4 分辨力5 巡检周期6 稳定性7 绝缘电阻8 绝缘强度9 新制造、修理后的巡检仪，应符合第1～8条的技术要求，使用中的巡检仪，应符合第1～6条的技术要求。

是否分级 否检定周期（年） 1附录数目 2出版单位中国计量出版社检定用标准物质相关技术文件备注2. 温度巡回检测仪检定规程摘要一概述巡检仪由传感器和显示、记录仪表构成，其测温原理是：多个传感器的输出电参数(电阻、电流或PN结电压等) 随温度的变化而变化，输出并变换成统一规格的电信号，由多路自动开关(半导体或继电器开关) 逐路选通，然后进行模拟/数字转换。

转换后的数字信号，再经数字电路或微处理机及外围电路处理后，输出驱动显示器和记录机构，周期性地采集被测信号。

巡检仪分数码显示式 (LED、LCD显示器) 和屏幕显示式 (CRT显示器) 等。

巡检仪的记录方式有自动打印、手动打印及无打印。

二技术要求1 外观1.1 巡检仪应注明制造厂名或厂标，出厂编号、准确度等级、制造年月及CMC标志。

1.2 巡检仪的外型结构应完好，说明功能的文字符号和标志、图形、数字和物理量代号等应符合相应的标准，并应清晰、端正。

温度计检定仪操作流程说明书目录1.准备工作……………………………………………………………P32.建立温度计种类信息………………………………………………P63.建立单个温度计信息………………………………………………P84.建立温度计检定数据管理系统的标准温度计…………………...P135.用温度计检定系统对待检温度计进行检定………………….......P14操作流程图接好仪器、电脑连接线，打开其电源准备好标准温度计、待检温度计（录入其分度值、温度范围、器件号等）打开温度计检定数据管理系统，输入温度计数据首次进入温度计检定系统调“系统设置”----定位标准孔，按顺时针插好温度计，逐个调试好识别效果，保存退出关联各孔位温度计数据，选择标准温度计和检定点，保存退出点击标准孔位，勾选待检温度计孔位，点击“开始工作”检定温度计（检定过程中，可点击“暂停”手动调节图像识别效果）检定完毕进入数据管理系统查看结果，导出、打印文件一、准备工作1.接好电脑与仪器相连的电源线、视频线、通讯线。

2.打开电脑、仪器电源。

3.打开温度计检定数据管理系统（服务器）并登录。

4.点击温度计检定数据管理系统的“温度计检定”按钮打开温度计检定系统。

5.系统复位（1）在温度计检定系统的“系统设置”界面的“电机复位”栏，分别点击“摄像头复位”和“旋转轴复位”。

（2）全浸起始高度设置：在“全浸设置”栏点击“测试”按钮。

（3）孔位设置：定位标准孔位--在“孔位设置”栏点击“标准”和“测试”按钮找到标准温度计孔位，最后按顺时针依次插好标准温度计、1号温度计、2号温度计…，如图注意：找到标准孔位后点击“修改”保存数据，然后找1号孔位，依此方法调试其它孔位温度计，记得点击“修改”保存每个孔位数据。

以下详解：全浸起始高度调试：调试全浸摄像头上升高度，让摄像头能看到水银柱头即可，可用手动加与调整，往上提或者往下插温度计。

输入参数点击测试，摄像头上升。

如图：注意：看图像调。

仪器：温度计
一、基准仪器/工具：数字温度计
二、作业环境：温度：20±5℃；湿度：≤80%
三、校正项目、范围（量程）和精度：
根据以上表格所列标准进行校正，将读数记录在“校正记录表”上。

四、判断标准
如果检定数据在判定基准范围内，则被校准的计测器为PASS，在计测器上贴上合格标贴，否则为FALL，贴上不合格标贴。

但是，如果某本些测定项目或测定范围不合格，校准实验室在通知使用部门确认这些测定项目或测定范围对使用无影响时，则把这些测定项目或测定范围封掉后，也可判为合格，在计测器上贴上准用标贴。

五、校准记录的核验
检定员整理检定原始记录经确认无误后，校准工作完成。

温度测试仪作业指导书标题：温度测试仪作业指导书导语：温度测试仪作为一种常见的测试工具，在实验、工业、医疗等领域被广泛使用。

本文将为大家提供一份详细的温度测试仪作业指导书，帮助大家正确操作和使用温度测试仪，以确保准确、安全地进行温度测试。

一、简介温度测试仪是一种用于测量物体温度的仪器，能够将温度转化为电信号，并通过显示屏、指示灯等形式进行实时显示。

在使用温度测试仪之前，首先要确保设备的正常工作状态。

可以通过检查电源线是否正常连接、显示屏是否正常显示等方式进行确认。

二、仪器准备1. 首先，将温度测试仪放置在稳定的工作平台上，确保其稳定性。

2. 根据需要选择合适的温度测试仪探头，确保探头与被测物体接触良好。

3. 检查探头的连接是否牢固，避免出现接触不良的情况。

4. 打开电源开关，确认仪器正常启动。

三、仪器操作1. 开启温度测试仪后，等待片刻，以确保仪器能够达到稳定工作状态。

2. 将探头与被测物体的表面轻轻接触，确保探头与物体之间没有空气间隙。

3. 确认仪器读数稳定后，记录下所测得的温度值，并进行必要的记录。

4. 完成温度测试后，关闭电源开关，将探头从被测物体上取下，归还到原来的位置。

四、注意事项1. 在使用温度测试仪之前，要仔细阅读仪器的操作说明书，并按照说明书的要求正确操作。

2. 使用温度测试仪时，避免将探头接触在高温、潮湿、腐蚀性等特殊环境中。

3. 在使用过程中，严禁随意拆卸、修理仪器，如有故障，请联系专业维修人员。

4. 温度测试仪作为一种精密仪器，使用时应当小心轻放，避免碰撞、摔落等情况。

5. 使用温度测试仪时，要保持周围环境的安静，避免外界噪声对测试结果的影响。

五、维护保养1. 定期检查仪器电源线、探头等部件，确保连接牢固，如有松动或损坏应及时处理。

2. 温度测试仪需要定期校准，以确保准确性。

校准应由专业人员进行。

3. 使用后，应将温度测试仪存放在干燥、通风的环境中，避免长时间受潮或暴露在高温、低温环境中。

审核（日期） : 员工代表会签（日期）: 标准化（日期） 批准（日期）:
1.插好电源线
2. 按颜色插好测试线，红色正极，黑色负极
3. 打开挤出机控制柜面板
4. 面向自己，左边两根为温度探头线，外侧接线为正极，内侧为负极
5.用鱼嘴夹夹住接线端子，注意鱼嘴方向
6.测试线红色正极，黑色负极。

正负极不能夹反，前端不能碰线
2
3
5 6
6 电源插口
1
温度探头接线
5
4
审核（日期） : 员工代表会签（日期）: 标准化（日期） 批准（日期）:
8.读取仪表温度，上方为测量数值
10.如需要校准温度，如图所示按
“set ”键5秒进入内部参数
11.调到如图示参数，'000’改为‘001’，按set 确认，锁定改为解锁 9.读取挤出机温控器温度，与仪器
比较差异
7
8
9
电源开关
12.调到图示参数校准温度，基准值为100上下校
准，set 确认。

长按5秒set 退出参数，校准完成11
10
12。

测温仪使用作业指导书1. 作业项目名称：测温仪使用作业指导书2. 作业内容范围2.1本指导书适用于测温仪使用作业；2.2测温仪用于段管辖的运行中供电设备的设备表面温度测试。

3. 编制（修订）文件依据3.1《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）3.2测温仪使用说明书。

4. 检查项目电力变压器二次瓷瓶及桩头、电缆终端头、各类配电柜（配电开关箱）内的继电器、开关、熔断器、接线端子桩头及本体、连接母线（导线）、架空线上的搭接头。

5. 人员机具及要求5.1人员准备：注：其它作业人员（如接地封线）在此不一一列出。

5.2工具准备6. 作业程序、检查方法及标准6.1 使用前提- 1 -6.1.1 使用测温仪必须根据段调度、技术科、车间、工长发布的口头命令进行。

6.1.2 使用前需确认测温仪在正常工作状态，即测量单位开关在“摄氏C”位置、激光和背景灯开关在“on”位置,扣动板机，液晶屏显示正常。

6.1.3 测温仪在使用前需在工作环境中恒定30分钟，防止因环境温度变化太大或突然变化产生热冲击。

6.2使用要求6.2.1 使用测温仪时，操作人员与各带电体必须符合《铁路电力安全工作管理规则》中第三章表1、表2的规定。

6.2.2 手持测温仪测量电气设备温度时，测温仪外沿距最近的带电处，不得小于0.5米。

6.2.3 为获得较准确的测试数据，可以将测温仪指向目标区域，上下扫描，直到找到需要读取的数据。

6.2.4手持测温仪时，禁止对准本人及他人身体的任何部位，防止误伤。

6.3日常保养6.3.1 各工区应指定专人保管测温仪，每次使用完毕后，应用清洁的软布将仪器擦拭干净。

6.3.2 测温仪的存放和使用应避免高温物体、避免电焊和感应加热器引起的电磁场，避免撞击。

6.3.3 每月检查一次电池状况，防止因电池漏液腐蚀仪器。

发现电池能量不足时，及时更换电池。

7. 安全风险预想及卡控措施7.1严格执行电力安规、管规等相关规章制度；7.2严格执行上道作业专人防护制度，防止发生车辆伤害；- 2 -7.3严格执行呼唤应答确认制度，防止发生误操作；7.4测温时，应与带电体保持充分的安全距离，防止发生触电伤害；7.5作业中应做好工具材料保管工作；7.6作业完毕必须对人员、工具、材料清点；- 3 -。
