浅谈数字测图外业工作

数字测图实习心得体会（精选5篇）2022-05-17当我们备受启迪时，常常可以将它们写成一篇心得体会，从而不断地丰富我们的思想。

那么好的心得体会都具备一些什么特点呢？下面是小编精心整理的数字测图实习心得体会，欢迎阅读，希望大家能够喜欢。

数字测图实习心得体会篇1为期五天的测量实习已经结束了，通过这次实习，让我深刻明白了理论联系实际的重要性。

测区是我们包玉刚图书馆及周围地段，不过，让我们值得庆幸的是，在这个已经步入炎热的时节，老师给我们提供了方便，就是自己选择时间去做实习，所以我们起早贪黑，这样还算可以，不那么热。

感谢老师!测量学首先是一项非常精确的工作，通过在学校期间在课堂上对测量学的学习，使我在脑海中形成了一个基本的、理论的测量学轮廓，而实习的目的，就是要将这些理论与实际工程联系起来，这就是工科的特点。

测量学是用来研究地球的形状和大小以及地面点位的科学，从本质上讲，测量学主要完成的任务就是确定地面点的位置以及随时间的变化。

在现在这个信息的社会里，测量学的作用日益重要，测量成果做为地球信息系统的基础，提供了最基本的空间位置信息。

构建信息高速公路、基础地理信息系统及各种专题的和专业的地理信息系统，均迫切要求建立具有统一标准，可共享的测量数据库和测量成果信息系统。

因此测量成为获取和更新基础地理信息最可靠，最准确的手段。

测量学的分类也有很多种，比如普通测量学、大地测量学、摄影测量学、工程测量学。

作为土木的学生，我们要学习测量的各个方面。

我们所学的测绘学基础就是这些专业知识的基础。

通过这次实习，不仅学到了测量的实际能力，更有面对困难的忍耐力;也学到了小组之间的团结、默契，更锻炼了自己很多测绘的能力。

首先，我们是熟悉了水准仪、全站仪的用途，熟练了水准仪、全站仪的各种使用方法，掌握了仪器的检验和校正方法。

其次，在对数据的检查和矫正的过程中，明白了各种测量误差的来源，其主要有三个方面：仪器误差(仪器本身所决定，属客观误差来源)、观测误差(由于人员的技术水平而造成，属于主观误差来源)、外界影响误差(受到如温度、大气折射等外界因素的影响而这些因素又时时处于变动中而难以控制，属于可变动误差来源)。

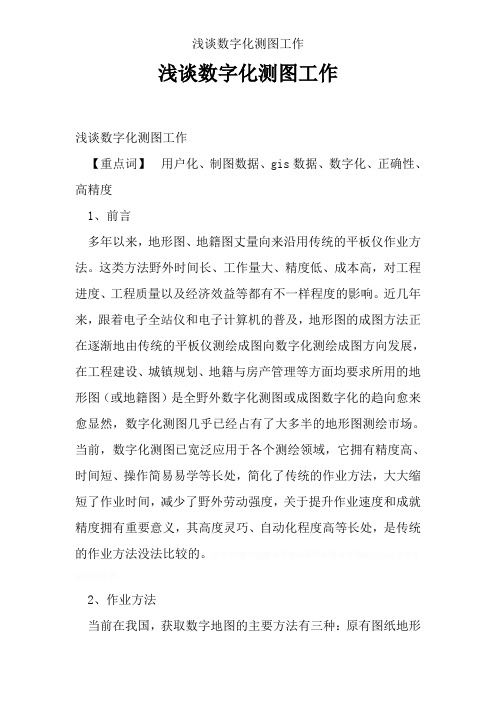

浅谈数字化测图工作浅谈数字化测图工作【重点词】用户化、制图数据、gis数据、数字化、正确性、高精度1、前言多年以来，地形图、地籍图丈量向来沿用传统的平板仪作业方法。

这类方法野外时间长、工作量大、精度低、成本高，对工程进度、工程质量以及经济效益等都有不一样程度的影响。

近几年来，跟着电子全站仪和电子计算机的普及，地形图的成图方法正在逐渐地由传统的平板仪测绘成图向数字化测绘成图方向发展，在工程建设、城镇规划、地籍与房产管理等方面均要求所用的地形图（或地籍图）是全野外数字化测图或成图数字化的趋向愈来愈显然，数字化测图几乎已经占有了大多半的地形图测绘市场。

当前，数字化测图已宽泛应用于各个测绘领域，它拥有精度高、时间短、操作简易易学等长处，简化了传统的作业方法，大大缩短了作业时间，减少了野外劳动强度，关于提升作业速度和成就精度拥有重要意义，其高度灵巧、自动化程度高等长处，是传统的作业方法没法比较的。

2、作业方法当前在我国，获取数字地图的主要方法有三种：原有图纸地形图数字化、航测数字成图、地面数字测图。

但不论哪一种方法，其主要作业过程均为三个步骤：数据收集、数据办理及地形图的数据输出（打印图纸、供给软盘等）。

2.1、原有图纸地形图数字化原有图纸地形图的数字化是利用计算机、数字化仪、画图仪再配以一种数字化软件对原有图纸地形图进行图纸数字化，这是在短时间内获取数字化成就图的一种方法。

工作方法有两种：手扶追踪数字化及扫描矢量化后数字化，此中后一种要比前一种的精度高、效率高。

可是，利用该方法所获取的数字地图其精度因受原图精度的影响，加上数字化过程中所产生的各样偏差，因此它的精度要比原图的精度差。

并且它所反应的不过白纸成图时地表上各样地物地貌，现势性不是很好。

因此它仅能作为一种应急举措而非长远之计。

为了可充足利用该法获取数字地图，可经过修测、补测等方法，实测一部分地物点的精准坐标，再用这些点的坐标取代本来的坐标，经过调整，可在必定的程度上提升原有图的精度。

重庆工业职业技术学院《数字测图》实训报告实习名称：数字测图实训实习班级：12级测量301班实习成员：指导老师：秦雨航实训地点：第一、二实训楼、第一、二教学楼、篮球场目录一、实训的目的及意义二、实习内容及要求三、数字地形图测绘基本原理四、数字地形图测绘过程五、参考资料六、数字测图实训心得一、实训目的及意义通过本次实习,使同学们系统掌握数字测图的实施过程,熟练操作全站仪进行野外数据的采集和编码,并会使用相关软件进行数据处理等内业作业。

全站仪数字化测图是目前应用比较广泛的数字化测图方法之一,也称为内外业一体化测图法或电子平板仪测图法。

它是通过全站仪对地物、地貌特征点进行外业的数据采集、绘制草图等,再传输到计算机利用成图软件进行图形编辑、修改、生成等高线等过程,获得数字化图。

其主要特点是测图直观、灵活、精度高。

本次实习培养了我们理论联系实际，分析问题以及实地解决问题的能力，更要求我们在工作中要实事求是，严谨认真，吃苦耐劳，同时还要团结协作，相互配合，共同完成好小组的实习任务。

从各方面锻炼自己，为以后的测量工作打下良好的基础二、实习内容及要求1、实习的具体内容如下：（1）练习和掌握全站仪的使用方法；（2）每组测绘一幅1：500的数字地图；（3）熟悉和掌握南方cass地形测图软件编辑地形图的基本方法。

2、实习的具体要求如下：(1)掌握数字化测图的基本过程和基本方法。

(2)掌握并熟练全站仪的使用。

(3)掌握使用数字成图软件（南方cass7.0）进行数字地图编绘的方法。

三、数字地形图测绘基本原理采用数字测记模式进行数字化测图，主要作业过程分为三个步骤：导线控制网和三角高程数据采集，数据处理及地形图的数据输出。

在本次实习中利用中纬全站仪进行外业数据采集，在内业计算机上采用南方cass软件进行数据处理成图四、数字地形图测绘过程（一）控制测量1.导线测量1）选点选择一固定点作为起始点（可自行假定其坐标或由指导教师指定），选出一条约2km(导线边为9~11条)的闭合导线。

数字测图的作业模式是指数字化测图内外业作业方法、接口方式和流程的总称。

一般来说，数字测图的作业模式大致分为编码法、草图法、电子平板、原图数字化等几种。

1、编码法编码法即利用成图系统的地形地物编码方案，在野外测图时不用画草图，只需将每一点的编码和相邻点的连接关系直接输入到全站仪或电子记录手簿中去，成图系统就会自动根据点的编码和连点信息进行图形生成，也称全要素编码法。

该方法的内外业工作量分配不合理，外业编码工作时大，点位关系复杂，容易输入错误编码。

编码法突出的优点是自动化程度较高，内业工作量相对较少，符合测量作业自动化的大趋势。

但这种作业模式要求观测员熟悉编码，并在测站上随观测随输入。

另外，当司镜员离测站较远时，观测者很难看清地物属性和连接关系，这就要求观测员与司镜员密切配合，相互交流反馈有关信息。

其作业流程如下：设站→观测输入编码→将数据输入微机→格式转换和编码识别→自动绘图→编辑修改→图幅整饰→图形输出2、草图法草图法是指在外业过程中只画草图就可以了，不用为每一点都赋予编码，也不用加注点的连接信息，使外业的工作量减到最少，当系统把所测的点展到计算机屏幕上之后，对照草图就可以在屏幕上直接进行编辑成图。

编码法和草图法成图模式无法实时显示和处理图形，图形信息很大程度上靠数据来体现，这就给测绘地面情况比较复杂的地形图、地籍图等带来困难。

我们不难比较得出这样的结论：以上两种方法中，全要素编码法外业编码复杂易出错但内业工作量相对较少，草图法的外业工作量最少，数据采集过程最简单，并且最不容易出错，但内业编辑工作量比较大，在一般的作业单位中应用较广。

其工作流程如下：设站→瞄准观测→将数据输入微机→（格式转换）编制编码→内业成图→编辑修改→图幅整饰→图形输出3、电子平板测图系统电子平板测图是利用电子平板测绘成图系统，把便携计算机与全站仪连接，与传统的平板视距法成图类似，用便携计算机替代了大平板，实时进行数据采集，数据处理与图形编辑，电子平板测绘系统是在传统数字化成图系统的基础上开发而成，其数据采集与图形处理在同一环境下完成，实时处理所测数据，具有现场直接生成地形图“即测即显，所见所得”等优点，但对阴雨天、暴晒或灰尘等条件难以适应。

浅谈数字化测图工作浅谈数字化测图工作【关键词】用户化、制图数据、GIS数据、数字化、准确性、高精度1、引言多年以来，地形图、地籍图测量一直沿用传统的平板仪作业方法。

这种方法野外时间长、工作量大、精度低、成本高，对工程进度、工程质量以及经济效益等都有不同程度的影响。

近几年来，随着电子全站仪和电子计算机的普及，地形图的成图方法正在逐步地由传统的平板仪测绘成图向数字化测绘成图方向发展，在工程建设、城镇规划、地籍与房产管理等方面均要求所用的地形图（或地籍图）是全野外数字化测图或成图数字化的趋势越来越明显，数字化测图几乎已经占据了大部分的地形图测绘市场。

目前，数字化测图已广泛应用于各个测绘领域，它具有精度高、时间短、操作简便易学等优点，简化了传统的作业方法，大大缩短了作业时间，减少了野外劳动强度，对于提高作业速度和成果精度具有重要意义，其高度灵活、自动化程度高等优点，是传统的作业方法无法比拟的。

2、作业方法目前在我国，获得数字地图的主要方法有三种：原有图纸地形图数字化、航测数字成图、地面数字测图。

但不管哪种方法，其主要作业过程均为三个步骤：数据采集、数据处理及地形图的数据输出（打印图纸、提供软盘等）。

2.1、原有图纸地形图数字化原有图纸地形图的数字化是利用计算机、数字化仪、绘图仪再配以一种数字化软件对原有图纸地形图进行图纸数字化，这是在短时间内获得数字化成果图的一种方法。

工作方法有两种：手扶跟踪数字化及扫描矢量化后数字化，其中后一种要比前一种的精度高、效率高。

但是，利用该方法所获得的数字地图其精度因受原图精度的影响，加上数字化过程中所产生的各种误差，因而它的精度要比原图的精度差。

而且它所反映的只是白纸成图时地表上各种地物地貌，现势性不是很好。

所以它仅能作为一种应急措施而非长久之计。

为了可充分利用该法得到数字地图，可通过修测、补测等方法，实测一部分地物点的精确坐标，再用这些点的坐标代替原来的坐标，通过调整，可在一定的程度上提高原有图的精度。

浅谈数字化测图本人于九十年代接触测绘行业，九八年开始干测绘工作。

经历了几次测绘仪器的更新。

使自己对数字测图的产生有了更深一步的认识：（1）传统的测绘仪器是经纬仪，水准仪配大平板仪或小平板仪，作业过程是先整体，后局部。

先控制，后碎部。

分级布网，逐级控制。

经纬仪测角，钢尺量距，水准仪布设高程控制网，内业概算平差合格后，展点才能进行碎部测量，我们称之为白纸测图，这种作业方法，周期长、作业强度大、效率低，并且沿袭了多年。

白纸测图，其实质是图解法测图，在测图的过程中，精度关联着方方面面，一环紧扣一环，最后才能把测得的数值按图解法转化为静态的线划地形图，使得测图精度会比设计精度有所降低，不能满足对精度日益增长的要求。

设计人员在用图时容易产生解析误差，给设计工作带来困难。

（2）图解图不便于修测更新，且对测绘成果不能进行计算机管理。

由于工程设计已经完成了向计算机辅助设计方向的过度，使得测绘工作的提交成果必须跟上工程设计的要求，使今后的勘测、设计、修测，乃至竣工测量联成一个整体，逐步向一体化发展。

（3）外业测绘工作者的年青化。

他们思想先进、接受新事物快，对长期的一成不变的作业方法感到困惑，并不断摸索改进。

他们需要的是一种省时、省力、快捷、高效的作业方法（4）随着数控绘图仪、扫描仪、数字化仪等自动化设备的相继诞生，制图的自动化使得数字化图成为可能。

可以认为制图的自动化是数字测图的先决条件。

随着科学技术的迅猛发展，信息时代的到来，电子技术在测绘仪器中的广泛应用，电子经纬仪、数字水准仪、测距仪、全站仪、GPS的出现，以及计算机软硬件技术的迅速发展和广泛渗透，为数字测图工作全面革新提供了发展条件和技术保证，数字化测图技术因此产生。

它突破了传统的测绘技术和方法，促进了测绘事业的自动化变革，特别是地理信息系统的建立及数字地球的提出，因为城市测绘工作所提供的地图和其它测量资料是城市地理信息系统的基础，为适应建立城市地理信息系统的需要，从事城市测量的测绘部门应该提供数字形式的大比例尺数字地图。

谈谈数字化测图精度及其注意事项所谓的数字化测图，是将采集的各种有关的地物和地貌信息转化为数字形式，通过数据接口传输给计算机进行处理，得到内容丰富的电子地图，需要时由电子计算机的图形输出设备绘出地形图或各种专题地图。

随着如今计算机、地面测量仪器的不断发展，数字化测图的技术也日益成熟，但为了更好的应用数字化测图的技术，就必须要采取一定的措施，并在测定过程中注意应注意的事项，从而保证测图的精确度。

1 数字化测图精度分析1.1 外业测量误差分析在数字化测图，外业数据采集过程中，测量误差是不可避免的，控制点精度的误差，仪器设备的误差，观测条件以及人为因素等都会对观测数据的精度带来影响。

因此，只有认真分析误差的成因，才能有目的的控制误差过量累积。

1.1.1 控制点的精度分析控制网的精度肯定能满足测图要求，但是在碎部测量过程中要做一些支导线，这些支点的精度会影响到局部地形图的精度。

1.1.2 碎部点平面位置精度分析外业全站仪采用半测回极坐标法测坐标，水平角测角误差和测距误差对地物点平面位置精度有影响，野外采集测点数据时，一般是将全站仪安置于测试点A 上，对置于各测点上的棱镜进行水平角，垂直面和距离的测定，如图1所示。

图1 碎部点平面位置精度分析B为后视图点，A为站点，P则为待测定的地形点，现设测站点A的坐标为（XA，YA），A到B的方位角为α，P的坐标为（Xp，Yp），β为测定的水平角，D为测出的距离值，则有：XP=XA+Dcos（α+β）YP=YA+Dsin（α+β）由此可以看出影响p点坐标精度的因素有水平角和距离。

1.1.2.1 水平角观测误差的来源及影响（1）望远镜照准误差望远镜照准误差与望远镜的放大倍率有关，若取30倍率，按照以下公式计算其误差为2s。

60/V=±60″/30=±2"（2）仪器误差仪器误差主要是垂直轴误差，现在的全站仪都具有自动补偿功能，仪器经严格整平后，一般不会超过1.5s。

浅谈数字化测图的特点摘要:本文简要介绍了数字化测图的概念,数字化测图外业和内业的工作特点,数字化测图成果形式的特点,以及数字化测图质量评价的内容与特点。

关键字:数字化测图一、前言数字化测图是近几年随着计算机、地面测量仪器、数字化测图软件的应用而迅速发展起来的全新内容,广泛用于测绘生产、水利水电工程、土地管理、城市规划、环境保护和军事工程等部门。

数字化测图作为一种全解析机助测图技术,与模拟测图相比具有显著优势和发展前景,是测绘发展的技术前沿。

目前许多测绘部门已经形成了数字图的规模生产。

作为反映测绘技术现代化水平的标志之一,数字测图技术将逐步取代人工模拟测图,成为地形测图的主流。

本文将简要介绍一下数字化测图的特点。

二、数字化测图的概念随着电子计算机技术日新月异的发展及其在测绘领域的广泛应用,20世纪80年代产生了电子速测仪,数字化测图是以计算机为核心,在外连输入输出设备硬件、软件的条件下,通过计算机对地形空间数据进行处理得到数字地图。

广义的数字化测图又称为计算机成图主要包括:地面数字测图、地图数字化成图、航测数字测图、计算机地图制图。

数字测图系统主要由数据输入、数据处理和数据输出三部分组成。

数字化测图的基本思想:数字化测图就是将采集的各种有关的地物和地貌信息转化为数字形式,通过数据接口传输给计算机进行处理,得到内容丰富的电子地图,需要时由电子计算机的图形输出设备(如显示器、绘图仪)绘出地形图或各种专题地图。

三、数字化测图工作的特点1、数字化测图外业工作的特点数字化测图由于充分利用计算机辅助制图软件及一些新仪器优点,其外业工作有如下特点:1)自动化程度高数字化测图在外业主要只完成数据采集,测图工作主要在内业完成,加上数字化测图采用先进的电子仪器,自动记录,自动计算,自动存贮,自动化程度高,劳动强度较小。

2)作业周期短数字化测图允许图根控制和碎部测量同时进行,即采用“一步测量法”,即使在未知点上设站也可以采用“自由设站”方法,利用电子手簿的计算功能进行测图工作。
