用椭圆偏振仪测量透明薄膜厚度和折射率一、实验目的1．了解偏振法测量薄膜参数的基本原理。
2．了解激光椭圆偏振仪的结构，学会正确的调节和使用。
3．用椭圆偏振仪测量透明薄膜的厚度和折射率。
二、实验原理起偏器产生的线偏振光经四分之一波片后成为特殊的椭圆偏振光，把它投射到待测样品的表面上，只要起偏器取适当的方向，被测薄膜样品上反射出来的将是线偏振光，然后通过检偏器消光检测。
由于样品对于入射光中平行于入射面的电场分量和垂直于入射面的电场分量有不同的反射、透射系数，因此从样品上出射的光其偏振状态相对于入射光来说要发生变化。
因此根据偏振光在反射前后偏振状态的变化，可以确定样品的薄膜厚度和折射率等光学参量。
实验中为简化计算，将四分之一波片的主方向定为45度，即出射的椭圆偏振光变为圆偏振光。
三、实验仪器分光计、四分之一波片、激光器、偏振片。
四、实验步骤1、水平度盘的调整：（1）调整望远镜与平行光管同轴。
（2）将水平度盘对准零位。
2、调整栽物台与游标盘的旋转轴，使之垂直望远镜的光轴。
3、检偏器读数头位置的调整与固定（1）打开氦氖激光器开关，使激光束通过小孔光栏和检偏器中心（此时起偏器不要装上），将检偏器读数头90°读数朝上，位置居中。
（2）将黑色反光镜置于装物台中央，将望远镜转过66°（与平行光管成114°夹角），使激光束按布儒斯特角（约57°）入射到黑色反光镜表面，使反射光在白屏上成为一个圆点。
（3）调整检偏器读数头与望远镜筒的相对位置（此时检偏器读数保持不变，即90°位置），使白屏上光点最暗，这时检偏器的透光轴一定平行于入射面，将此时检偏器读数头位置固定下来（拧紧三颗平头螺丝）。
4、起偏器读数头的调整：（1）取下黑色反光镜，将起偏器读数头套在平行光管镜筒上（此时1/4波片不要装上），使其读数0°朝上，位置居中。
（2）将望远镜转回原来位置，使检偏器和起偏器共轴，使激光束通过中心。
实验报告6 系 04 级李季 PB04210049实验题目： 椭圆偏振光法测定介质薄膜的厚度和折射率实验目的： 了解椭偏仪测量薄膜参数的原理，初步掌握反射型椭偏仪的使用方法。
实验原理：椭圆偏振光经薄膜系统反射后， 偏振状态的变化量与薄膜的厚度和折射率有关， 因此只 要测量出偏振状态的变化量，就能利用计算机程序多次逼近定出膜厚和折射率。
参数厶描述 椭圆偏振光的P 波和S 波间的相位差经薄膜系统关系后发生的变化， '■描述椭圆偏振光相 对振幅的衰减。
有超越方程:E pi E si"片厂卩sr ）-（卩厂6i ）1为简化方程，将线偏光通过方位角一 45的丄波片后，就以等幅椭圆偏振光出射,4.■:二=0或二，公式化简为:tan 屮=E/E sr一 一 p —Si实验仪器:放大镜等;实验内容:1. 按调分光计的方法调整好主机2.水平度盘的调整tanEprE pi 二E si ；改变起偏器方位角'：就能使 射光以线偏振光出射，分光计、 He-Ne 激光器及电源、起偏器、检偏器1波片，待测样品、黑色反光镜、43.光路调整.4.检偏器读数头位置的调整和固定.5.起偏器读数头位置的调整与固定•6.1/4波片零位的调整.7.将样品放在载物台中央，旋转载物台使达到预定的入射角70°即望远镜转过40°,并使反射光在白屏上形成一亮点•8.为了尽量减小系统误差，采用四点测量.9.将相关数据输入“椭偏仪数据处理程序”，经过范围确定后，可以利用逐次逼近法，求出与之对应的d和n ;由于仪器本身的精度的限制，可将d的误差控制在1埃左右，n的误差控制在0.01左右.实验数据:列表：将表格中数据输入“椭偏仪数据处理程序”，利用逐次逼近法,求出与之对应的厚度d和折射率n分别为d=117nm n=2.33误差分析：实验测得的折射率理论值偏大，其可能原因有：1.待测介质薄膜表面有手印等杂质，影响了其折射率。
椭圆偏振法测量薄膜厚度和折射率实验报告实验名称：椭圆偏振法测量薄膜厚度和折射率实验目的：利用椭圆偏振法测量薄膜的厚度和折射率，掌握椭圆偏振法的基本原理和实验操作方法。
实验原理：椭圆偏振法是一种常用的测量薄膜光学性质的方法。
当偏振光通过具有一定折射率的薄膜时，会发生透射和反射，经过反射和透射之后的光束会发生干涉现象。
当入射光是偏振光时，通过表层膜的透射光经过增偏器后变为线偏振光，其振动方向决定于表层膜的光学性质以及入射角。
通过调节增偏器的方向和旋转其角度，使得通过增偏器的振动方向与振动椭圆的长轴平行，此时称之为白光不通过表层膜，反射线偏振光与透射线偏振光的相位差为0. 形成一个相干叠加的椭圆偏振光。
根据椭圆偏振光的特性，可以通过测量椭圆偏振光的特性参数（主轴角度、椭圆离心率等）来确定薄膜的厚度和折射率。
实验装置：椭圆偏振仪、光源、待测试薄膜样品。
实验步骤：1. 启动椭圆偏振仪，调整光源使其达到合适的亮度和稳定性。
2. 将待测薄膜样品放置在椭圆偏振仪的样品台上，并通过对焦镜调整样品的焦距。
3. 调整增偏器的方向，使通过增偏器的线偏振光振动方向与椭圆的长轴平行。
4. 调整旋转台上的角度，使反射线偏振光与透射线偏振光的相位差为0，此时形成相干的椭圆偏振光。
5. 在椭圆偏振仪上的读数器上记录椭圆偏振光的主轴角度、椭圆离心率等参数。
6. 重复上述操作，测量多组数据，以提高测量准确度。
7. 根据测量得到的参数计算薄膜的厚度和折射率。
实验结果：通过测量多组数据，记录椭圆偏振光的主轴角度和椭圆离心率等参数，得到一组薄膜的厚度和折射率。
注意保留合适的有效数字。
实验讨论：1. 实验中应确保光源的稳定性和一致性，以获得准确的测量结果。
2. 实验中可以通过调整增偏器和旋转台的角度，使椭圆偏振光的参数达到最佳值，以提高测量精度。
3. 实验中应注意测量时的环境条件，避免与外部环境光的干扰。
实验结论：通过椭圆偏振法测量薄膜的厚度和折射率，可以得到薄膜的光学性质参数。
近代物理实验椭圆偏振仪—薄膜厚度测量本实验所用的反射式椭偏仪为通常的PCSA 结构，即偏振光学系统的顺序为起偏器（Polarizer ）→补偿器（Compensator ）→样品（Sample ）→检偏器（Analyzer ），然后对其输出进行光电探测。
一．实验原理1． 反射的偏振光学理论图1 光在界面上的反射，假定21n n <，B ϕϕ<1（布儒斯特角），则rs E 有π的相位跃变，光在两种均匀、各向同性介质分界面上的反射如图1所示，单色平面波以入射角1ϕ，自折射率为1n 的介质1射到两种介质的分界面上，介质2的折射率为2n ，折射角2ϕ。
用（is ip E E ,），（rs rp E E ,），（ts tp E E ,）分别表示入射、反射、透射光电矢量的复振幅，p 表示平行入射面即纸面的偏振分量、s 表示垂直入射面即垂直纸面的偏振分量，每个分量均可以表示为模和幅角的形式)exp(||ip ip ip i E E β=，)exp(||is is is i E E β= （1a ） )exp(||rp rp rp i E E β=，)exp(||rs rs rs i E E β= （1b ） )exp(||tp tp tp i E E β=，)exp(||ts ts ts i E E β=（1c ） 定义下列各自p ，s 分量的反射和透射系数：ip rp p E E r /=，is rs s E E r /=（2a ） ip tp p E E t /=，is ts s E E t /=（2b ） 根据光波在界面上反射和折射的菲涅耳公式：21122112cos cos cos cos ϕϕϕϕn n n n r p +-=（3a ） 22112211cos cos cos cos ϕϕϕϕn n n n r s +-=（3b ） 211211cos cos cos 2ϕϕϕn n n t p +=（3c ） 221111cos cos cos 2ϕϕϕn n n t s +=（3d ） 利用折射定律：2211sin sin ϕϕn n =（4） 可以把式（3a ）-（3d ）写成另一种形式)()(2121ϕϕϕϕ+-=tg tg r p(5a) )sin()sin(2121ϕϕϕϕ+--=s r（5b ） )cos()sin(sin cos 2212121ϕϕϕϕϕϕ-+=p t（5c ）)sin(sin cos 22121ϕϕϕϕ+=s t （5d ） 由于折射率可能为复数，为了分别考察反射对于光波的振幅和位相的影响，我们把p r ，s r 写成如下的复数形式：)exp(||p p p i r r δ= （6a ） )exp(||s s s i r r δ= （6b ） 式中||p r 表示反射光p 分量和入射光p 分量的振幅比，p δ表示反射前后p 分量的位相变化，s 分量也有类似的含义，有ip p rp E r E = （7a ）is s rs E r E = （7b ）定义反射系数比G ：s pr r G = （8）则有: is ip rs rpE E G E E = （9）或者由式（1）式，)](exp[||||)](exp[||||is ip is ip rs rp rs rp i E E G i E E ββββ-=- （10）因为入射光的偏振状态取决于ip E 和is E 的振幅比||/||is ip E E 和位相差（is ip ββ-），同样反射光的偏振状态取决于||/||rs rp E E 和位相差（rs rp ββ-），由式（10），入射光和反射光的偏振状态通过反射系数比G 彼此关联起来。
椭圆偏振光法测量薄膜的厚度和折射率摘要：本实验中，我们用椭圆偏振光法测量了MgF 2,ZrO 2,TiO 2三种介质膜的厚度和折射率，取MgF 2作为代表，测量薄膜折射率和厚度沿径向分布的不均匀性，此外还测量了Au 和Cr 两种金属厚膜的折射率和消光系数。
掌握了椭圆偏振光法的基本原理和技术方法。
关键词：椭偏法，折射率，厚度，消光系数 引言：薄膜的厚度和折射率是薄膜光电子器件设计和制备中不可缺少的两个参数。
因此，精确而迅速地测定这两个参数非常重要。
椭圆偏振光法就是一个非常重要的方法。
将一束单色椭圆偏振光投射到薄膜表面，根据电动力学原理，反射光的椭偏状态与薄膜厚度和折射率有关，通过测出椭偏状态的变化，就可以推算出薄膜的厚度和折射率。
椭圆偏振光法是目前测量透明薄膜厚度和折射率时的常用方法，其测量精度高，特别是在测量超薄薄膜的厚度时其灵敏度很高，因此常用于研究薄膜生长的初始阶段，而且由于这种方法时非接触性的，测量过程中不破坏样品表面，因而可用于薄膜生长过程的实时监控。
本实验的目的是掌握椭偏法测量薄膜的厚度和折射率的原理和技术方法。
测量几种常用介质膜的折射率和厚度，以及金属厚膜的复折射率。
原理：1. 单层介质膜的厚度和折射率的测量原理（1）光波在两种介质分界面上的反射和折射，有菲涅耳公式：121122112112211122322323223223322233cos cos cos cos cos cos cos cos cos cos cos cos cos cos cos cos p s p s n n r n n n n r n n n n r n n n n r n n ϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕ-⎧=⎪+⎪-⎪=⎪+⎪⎨-⎪=⎪+⎪-⎪=⎪+⎩（tp-1）; （2）单层膜的反射系数图1 光波在单层介质膜中传播以上各式中1n 为空气折射率，2n 为膜层的折射率，3n 为衬底折射率。
1ϕ为入射角，2ϕ，3ϕ分别为光波在薄膜和衬底的折射角。
椭圆偏振测薄膜厚度实验报告引言椭圆偏振测薄膜厚度实验是一种常用的方法，通过测量椭圆偏振光经过薄膜后的振幅和相位变化，来确定薄膜的厚度。
本实验旨在通过理论计算和实际测量，探究椭圆偏振测薄膜厚度的原理和方法，并分析实验结果的可靠性和适用范围。
原理椭圆偏振光介绍椭圆偏振光是一种既有电场分量又有磁场分量，并且电场矢量沿着椭圆轨迹运动的光。
通常情况下，我们可以将椭圆偏振光分解为两个正交的线偏振光的叠加。
偏振光的传播特性当光线通过一个厚度为d的薄膜时，会发生反射和透射，且光的振幅和相位都会发生变化。
而椭圆偏振光的传播可以通过矩阵方法进行描述，关键在于计算传输矩阵。
传输矩阵的计算传输矩阵是一种描述光在各种介质中传播的重要工具。
对于单一介质的薄膜，传输矩阵可以通过矩阵乘法来计算。
而对于多层薄膜结构，可以通过将每一层的传输矩阵相乘得到整个结构的传输矩阵。
传输矩阵的计算公式如下：(A′B′)=(T RR′T′)(AB)其中，A和B是入射光线的振幅，A’和B’是出射光线的振幅，T和R分别代表透射和反射的振幅系数，T’和R’分别代表下一层透射和反射的振幅系数。
计算薄膜厚度根据传输矩阵的计算结果，可以通过分析椭圆偏振光经过薄膜后的振幅和相位变化，从而得到薄膜的厚度。
常用的方法是通过拟合实验测得的数据，得到薄膜的厚度。
实验步骤1.准备实验所需的材料和仪器，包括椭偏光仪、光源、薄膜样品等。
2.将样品放置在椭偏光仪的样品台上。
3.设置椭偏光仪的参数，如入射角度、入射波长等。
4.在仪器上选择所需的测量模式，如反射模式或透射模式。
5.测量并记录椭圆偏振光通过薄膜后的振幅和相位变化。
6.根据测量结果，计算薄膜的厚度。
实验结果与分析根据上述步骤进行实验，我们得到了一组椭圆偏振光通过薄膜后的测量数据。
通过对这组数据进行处理和分析，我们得到了薄膜的厚度结果。
下面是实验数据处理的详细步骤： 1. 将测量得到的椭圆偏振光的振幅和相位数据进行整理，形成两个列表。
椭圆偏振法测量薄膜厚度、折射率和金属复折射率椭圆偏振法简称椭偏法，是一种先进的测量薄膜纳米级厚度的方法。
椭偏法的基本原理由于数学处理上的困难，直到本世纪40年代计算机出现以后才发展起来。
椭偏法的测量经过几十年来的不断改进，已从手动进入到全自动、变入射角、变波长和实时监测，极大地促进了纳米技术的发展。
椭偏法的测量精度很高（比一般的干涉法高一至二个数量级），测量灵敏度也很高(可探测生长中的薄膜小于0.1nm的厚度变化)。
利用椭偏法可以测量薄膜的厚度和折射率，也可以测定材料的吸收系数或金属的复折射率等光学参数。
因此，椭偏法在半导体材料、光学、化学、生物学和医学等领域有着广泛的应用。
通过实验，读者应了解椭偏法的基本原理，学会用椭偏法测量纳米级薄膜的厚度和折射率，以及金属的复折射率。

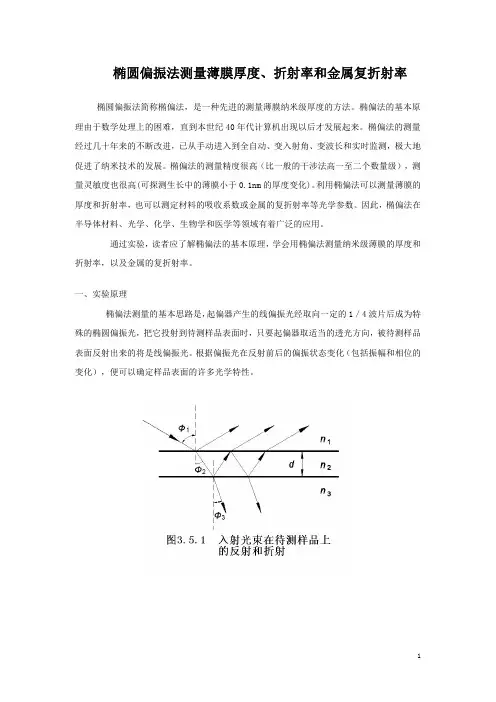

一、实验原理椭偏法测量的基本思路是，起偏器产生的线偏振光经取向一定的1／4波片后成为特殊的椭圆偏振光，把它投射到待测样品表面时，只要起偏器取适当的透光方向，被待测样品表面反射出来的将是线偏振光。
根据偏振光在反射前后的偏振状态变化（包括振幅和相位的变化），便可以确定样品表面的许多光学特性。
,其中(3.5.2)设待测样品是均匀涂镀在衬底上的透明同性膜层。
如图3.5.1所示,n1,n2和n3分别为环境介质、薄膜和衬底的折射率，d是薄膜的厚度，入射光束在膜层上的入射角为，在薄膜及衬底中的折射角分别为和。
按照折射定律有(3.5.1 )光的电矢量分解为两个分量，即在入射面内的P 分量及垂直于入射面的S 分量．根据折射定律及菲涅尔反射公式，可求得p 分量和s 分量在第一界面上的复振幅反射率分别为而在第二界面处则有 ,从图3.5.1可以看出，入射光在两个界面上会有多次的反射和折射，总反射光束将是许多反射光束干涉的结果。
利用多光束干涉的理论，得p 分量和s 分量的总反射系数是相邻反射光束之间的相位差，而为光在真空中的波长。
光束在反射前后的偏振状态的变化可以用总反射系数比(RP/RS）来表征。
近代物理实验椭圆偏振仪—薄膜厚度测量椭圆偏振测量是一种通过分析偏振光在待测薄膜样品表面反射前后偏振状态的改变来获得薄膜材料的光学性质和厚度的一种光学方法。
椭偏法测量的基本思路是，起偏器产生的线偏振光经取向一定的λ41波片后成为特殊的椭圆偏振光，把它投射到待测样品表面时，只要起偏器取适当的透光方向，被待测样品表面反射出来的将是线偏振光。
根据偏振光在反射前后的偏振状态变化（包括振幅和相位的变化），便可以确定样品表面的许多光学特性。
由于椭圆偏振测量术测量精度高，具有非破坏性和非扰动性，该方法被广泛应用于物理学、化学、材料学、摄影学，生物学以及生物工程等领域。
本实验所用的反射式椭偏仪为通常的PCSA 结构，即偏振光学系统的顺序为起偏器（Polarizer ）→补偿器（Compensator ）→样品（Sample ）→检偏器（Analyzer ），然后对其输出进行光电探测。
一．实验原理1． 反射的偏振光学理论图1 光在界面上的反射，假定21n n <，B ϕϕ<1（布儒斯特角），则rs E 有π的相位跃变，光在两种均匀、各向同性介质分界面上的反射如图1所示，单色平面波以入射角1ϕ，自折射率为1n 的介质1射到两种介质的分界面上，介质2的折射率为2n ，折射角2ϕ。
用（is ip E E ,），（rs rp E E ,），（ts tp E E ,）分别表示入射、反射、透射光电矢量的复振幅，p 表示平行入射面即纸面的偏振分量、s 表示垂直入射面即垂直纸面的偏振分量，每个分量均可以表示为模和幅角的形式)ex p(||ip ip ip i E E β=，)ex p(||is is is i E E β= （1a ） )ex p(||rp rp rp i E E β=，)ex p(||rs rs rs i E E β= （1b ） )ex p(||tp tp tp i E E β=，)ex p(||ts ts ts i E E β=（1c ） 定义下列各自p ，s 分量的反射和透射系数：ip rp p E E r /=，is rs s E E r /=（2a ） ip tp p E E t /=，is ts s E E t /=（2b ） 根据光波在界面上反射和折射的菲涅耳公式：21122112cos cos cos cos ϕϕϕϕn n n nr p +-=（3a ） 22112211cos cos cos cos ϕϕϕϕn n n n r s +-=（3b ） 211211cos cos cos 2ϕϕϕn n n t p +=（3c ） 221111cos cos cos 2ϕϕϕn n n t s +=（3d ） 利用折射定律：2211sin sin ϕϕn n =（4） 可以把式（3a ）-（3d ）写成另一种形式)()(2121ϕϕϕϕ+-=tg tg r p(5a) )sin()sin(2121ϕϕϕϕ+--=s r（5b ） )cos()sin(sin cos 2212121ϕϕϕϕϕϕ-+=p t（5c ）)sin(sin cos 22121ϕϕϕϕ+=s t （5d ） 由于折射率可能为复数，为了分别考察反射对于光波的振幅和位相的影响，我们把p r ，s r 写成如下的复数形式：)ex p(||p p p i r r δ= （6a ） )ex p(||s s s i r r δ= （6b ） 式中||p r 表示反射光p 分量和入射光p 分量的振幅比，p δ表示反射前后p 分量的位相变化，s 分量也有类似的含义，有ip p rp E r E = （7a ） is s rs E r E = （7b ） 定义反射系数比G ：s pr r G = （8）则有: is ip rs rpE E G E E = （9）或者由式（1）式，)](exp[||||)](exp[||||is ip is ip rs rp rs rp i E E G i E E ββββ-=- （10）因为入射光的偏振状态取决于ip E 和is E 的振幅比||/||is ip E E 和位相差（is ip ββ-），同样反射光的偏振状态取决于||/||rs rp E E 和位相差（rs rp ββ-），由式（10），入射光和反射光的偏振状态通过反射系数比G 彼此关联起来。
通常我们把G 写成如下形式∆⋅=i e tg G ψ （11） 由式（8）和（6）可知||||s p r r tg =ψ （12a ）s p δδ-=∆ （12b ）式中ψ ，∆ 称为椭偏参数,由于它们具有角度的量纲，所以也称为椭偏角。
用ψ，∆ 来表示G ，一方面因为ψ，∆具有明确的物理意义，即ψ的正切给出了反射前后p ，s 两分量的振幅衰减比，∆给出了两分量的相移之差，故ψ、∆反映了反射前后光的偏振状态的变化，另一方面ψ，∆又可以从实验上测量得到。
结合式（8）和式（3a ），（3b ）和（4）得到122112)11(1sin ϕϕtg GG n n +-+= （13） 由上式可以看出，如果1n 已知，那么在一个固定的入射角1ϕ下测定反射系数比G ，则可以确定介质2的复折射率2n ，作为一个例子，考察光在金属表面反射的情形。
由于金属对于光具有吸收性，因此金属的折射率是复数，即可以写成iK N n -=2 （14） 为了求N 和K ，我们引入参量a 和b ，使ib a n n -=-122122sin ϕ （15）由式（13）和式（11）有⎪⎪⎩⎪⎪⎨⎧-+=++=BA B A K A B A N 22222 （16） 其中122122sin ϕn b a A +-= （17a ） ab B 2= （17b ） 另外，由式（13）和式（11）有∆+∆-∆+=+-=-cos 2sin 1sin 2sin sin cos 2sin 12cos sin )11(sin sin 111111*********ψψϕϕψψϕϕϕϕϕtg n i tg n G G tg n n n （18） 比较式（14）和式（18）则有∆+=cos 2sin 12cos sin 111ψψϕϕtg n a （19a ） ∆+∆=cos 2sin 1sin 2sin sin 111ψψϕϕtg n b （19b ） 这样，式（16）（17）和（19）给出了（K N ,）、（ψ，∆）的完整关系式。
可见若1n 的数值已知，那么只要在一个确定的入射角1ϕ下测量椭偏参数ψ和∆，即可利用式（19）（17）（16）和（14）求出金属的复折射率2n 。
当22n 的实部)1(22K N -比1221sin ϕn 大得多时，可以取如下近似关系：2122122sin n n n ≈-ϕ （20）于是有：b NK a N ≈≈,利用式（19）可以得到∆+=cos 2sin 12cos sin 111ψψϕϕtg n N （21a ） ∆=sin 2ψtg K （21b ）上式是求金属复折射率的近似公式。
2． 椭圆偏振光测量单层薄膜光学系统（321,,n n n 系统）图2 光在单层膜上的反射与折射当光线以入射角1ϕ从介质1射到薄膜上时，薄膜上、下表面（即界面1，2）对光进行多次反射和折射，在介质1得到的总反射波振幅是多次反射波相干叠加的结果。
反射系数比G 依然是一个把反射前后光的偏振状态联系起来物理量。
仍用ψtg 和∆分别表示G 的模和复角，有δδδδψ22122122122111i s s i s s i p p i p p s pi e r r e r r e r r e r r R R e tg G ----∆++⋅++=== （22） 其中p r 1，s r 1和p r 2，s r 2分别为p 或s 分量在界面1和界面2上的一次反射的反射系数，δ2为任意相邻两束反射光之间的位相差：λϕπδ22cos 42dn = （23）332211sin sin sin ϕϕϕn n n == （24） 反射系数比G 最终是λ,,,,321d n n n 和1ϕ的函数，即),,,,,(1321ϕλd n n n f G = （25） 对于某一给定的薄膜-衬底光学体系，如果波长和入射角1ϕ确定，G 便为定值，或者说ψ和∆有确定的值，若能从实验上测出ψ和∆，就有可能求出321,,n n n 和d 中的两个未知量。
例如已知介质1和衬底3对所使用的波长λ的折射率为1n 和3n ，可以由ψ、∆的测量值确定一个透明薄膜的实折射率2n 及其厚度d 的值，如当31,n n 以及薄膜厚度已知时，可以求出薄膜复折射率的实部和虚部。
对于未知量的数目大于2的情况，例如欲求对光有吸收的薄膜厚度及其折射率，或者更一般的情况即32,n n 的实部、虚部以及薄膜厚度均为未知时，可以选取适当数目的不同入射角来测量ψ和∆。
当1n 和2n 均为实数时，两相邻反射波之间的位相差0222cos 42d d dn πλϕπδ== （26） )sin (21221220ϕλn n d -= （27）0d 称为厚度周期。
由式（27）看出，薄膜厚度d 每增加一个0d ，所对应的位相差δ2改变π2，这样就使厚度相差0d 整数倍的薄膜具有相同的（ψ，∆）值，即厚度为)1(d 的薄膜与厚度为0)1()()1(d m d d m -+=的薄膜具有相同的（ψ，∆）值，这里，,......3,2,1=m 表示薄膜所在的周期数。
待测薄膜的厚度究竟在第几个周期内，需要参照其它测量方法来判断，不过鉴于椭偏法的优点正是在于它能够测量极小的厚度，所以一般要做椭偏测量的样品，其厚度大体均在00d -之间取值，即相当于1=m 的情况。
3． 椭偏参数ψ和∆的确定如前所述，用椭偏法测量反射系数比归结为两个椭偏角ψ和∆的测量，它们满足下面的关系式：)](exp[||||)](exp[||||is ip is ip rs rp rsrp i i E E i E E e tg ββββψ--=∆ （28） 为了测量ψ和∆，需要测量四个量，即入射光中两分量的振幅比和位相差以及反射光中两分量的振幅比和位相差。
如果设法使入射光成为等幅椭偏光（即1||||=is ip E E ），问题可以大大简化，式（28）可写成 ⎪⎩⎪⎨⎧-=-+∆=rs rp is ip rs rp E E tg ββββψ|||| （29） 由此，对于确定的ψ和∆（膜系一定），如果入射光电矢量两分量之间的位相差（is ip ββ-）可以连续调节的话，那么就有可能使反射光成为线偏振光，即0=-rs rp ββ或π。
这样只需要测定||||rs rp E E 以及（is ip ββ-）就可以得到（ψ，∆）的数值了。
