Q/CDT
河北大唐国际丰润热电有限责任公司发布
目次
1、范围 (2)
2、本指导书涉及的技术资料和图纸 (2)
3、安全措施 (2)
4、备品备件准备 (2)
5、现场准备及工具 (2)
6、检修工序及质量标准 (3)
7、检修工序及质量标准 (5)
8、不符合项通知单 (7)
9、完工报告单 (8)
10、质量签证单 (11)
1、范围
本作业指导书适用于河北大唐国际丰润热电有限责任公司公用6KV母线PT保护校验
2、本指导书涉及的技术资料和图纸
下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2.1 GB26860-2011《电业安全工作规程》
2.2 GB 7261-2008《继电器及继电保护装置基本试验方法》
2.3 GB 14285-2006《继电保护和安全自动装置技术规程》
2.4 DL 478-2011《静态继电保护及安全自动装置通用技术条件》
2.5 DL/T 624-1997《继电保护微机型试验装置技术条件》
2.6《CSC-237A型数字式电动机保护测控装置技术说明书》（北京四方继保自动化有限公司）
2.7高压厂用电源二次线D0509
3、安全措施
6KV母线停运
□严格执行《电业安全工作规程》
□严格执行《继电保护安全措施票》
□严格执行《危险点控制措施票》
4、备品备件准备
□CSC-298型数字式PT测控装置一台
5、现场准备及工具
5.1 现场准备
□试验仪器和试验电源准备
□工作环境布置
5.2 专用工具
□继电保护测试仪 1台
□万用表 1块
□摇表 1块
□工具 1包
□测试线 1包
6、检修工序及质量标准
6.1 办理相关工作票
□检查验证工作票、继电保护安全措施票和危险点控制措施票6.1.1准备工作安排(见表1)
表1 准备工作安排
6.1.2主要工器具(见表2)
6.1.3二次工作安全措施编制要求(见表3)
6.1.4危险点分析及预控(见表4)
6.1.5安全注意事项(见表5)
表5 安全注意事项
表6 校验工作流程
7、检修工序及质量标准
7.1 公用6KV A段母线PT
7.1.1 清扫检查
用毛刷或吸尘器清除保护小室内设备的灰尘。
检查端子排和装置背板上各接线端子是否松动，跳线是否正确，是否有机械损伤，连线是否被扯断，是否有烧伤现象。
检查二次回路接线是否正确，有无损伤或断线，有无碰线，螺丝压接是否牢固。
7.1.2绝缘检查（W1）
试验前将装置各功能端子分别短接，用1000V的摇表测试控制、交流电压等回路绝缘电阻。
注：1）测保护PT总对地时应先拆二次接地线，待屏顶PT母线停电时做分相及相间绝缘测试；
2）用兆欧表1000V档要求绝缘大于1MΩ

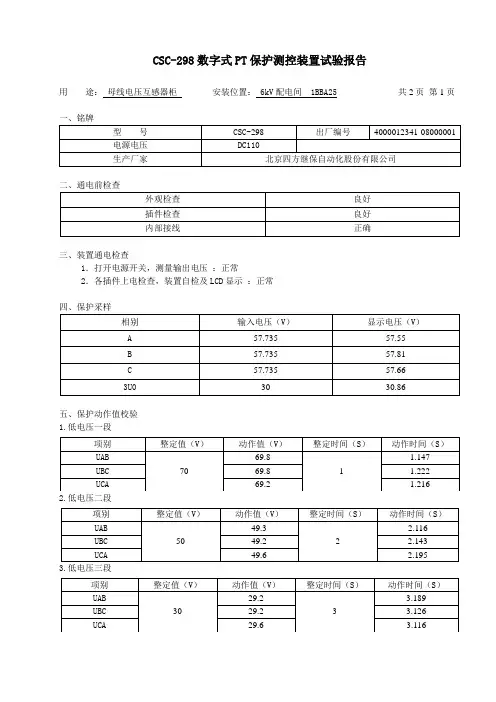

7.1.3 CSC－298保护装置采样及PT直阻（H1）
做装置采样精度测试，加电压时注意不得将电压加入交流电压小母线和厂用电快切装置。
7.1.4保护装置定值试验（H2）
8、不符合项通知单（H7）
9、完工报告单（H8）
10
10、质量签证单
11。
