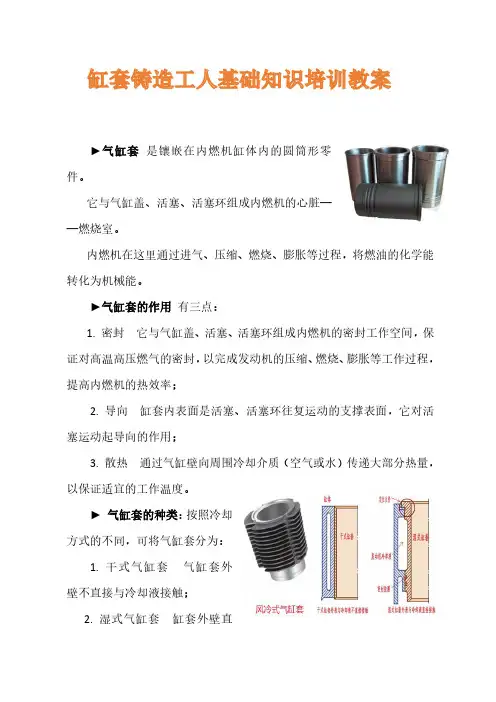

►气缸套是镶嵌在内燃机缸体内的圆筒形零件。
它与气缸盖、活塞、活塞环组成内燃机的心脏——燃烧室。
内燃机在这里通过进气、压缩、燃烧、膨胀等过程，将燃油的化学能转化为机械能。
►气缸套的作用有三点：1.密封它与气缸盖、活塞、活塞环组成内燃机的密封工作空间，保证对高温高压燃气的密封，以完成发动机的压缩、燃烧、膨胀等工作过程，提高内燃机的热效率；2.导向缸套内表面是活塞、活塞环往复运动的支撑表面，它对活塞运动起导向的作用；3.散热通过气缸壁向周围冷却介质（空气或水）传递大部分热量，以保证适宜的工作温度。
►气缸套的种类：按照冷却方式的不同，可将气缸套分为：1.干式气缸套气缸套外壁不直接与冷却液接触；2.湿式气缸套缸套外壁直接接触冷却液；3.风冷式气缸套通过缸套外壁散热片散热。
►气缸套的种类：按照材质的不同，主要有以下几种气缸套：合金铸铁类气缸套（我厂生产的主要产品）、钢质气缸套、铝合金气缸套、双金属气缸套、陶瓷气缸套等。
►气缸套的工作环境：气缸套参与组成内燃机燃烧室，是燃料压缩、燃烧、膨胀的空间，其工作环境极为恶劣。
燃烧过程中燃气温度可达到2000摄氏度以上，压力可达10MPa以上。
其外壁还受到冷却液冷却，内外壁存在巨大的温差。
除了燃气的压力，还有活塞环在其内表面高速往复运动，缸套内表面成熟剧烈的摩擦。
所以，要求气缸套必须具备足够的强度和刚度，耐磨性，以及外壁的抗穴蚀能力。
►气缸套的铸造方法：各种合金铸铁气缸套是目前应用最广泛的气缸套。
其铸造方法有两大类：传统的静力铸造法（砂型铸造）和应用最普遍的离心铸造法。
静力铸造法：采用传统的砂型铸造工艺，需要制作砂型和砂芯，造型较为繁琐，其优点在于基本不会造成激冷，不会产生白口；便于生产形状复杂的风冷气缸套。
离心铸造法：这是应用最为广泛的缸套毛坯制造方法。
同砂型铸造相比，离心铸造生产工艺有以下优点：1.缸套毛坯组织致密，机械性能优良；2.极简化的造型工艺，生产效率高；3.无浇冒口系统，提高铁水利用率。

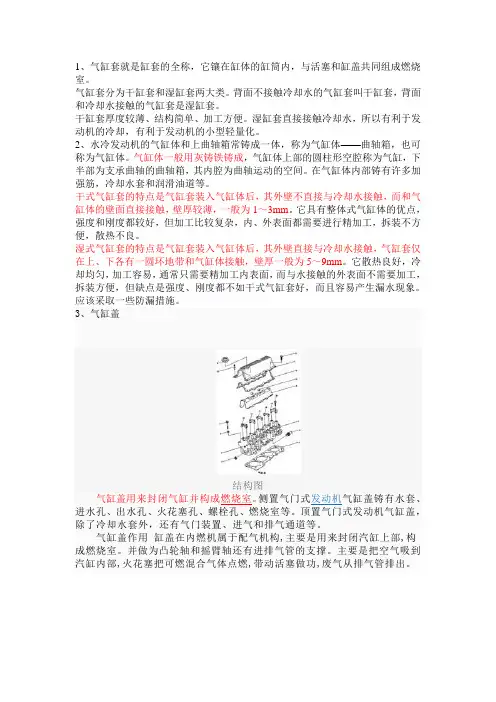

1、气缸套就是缸套的全称，它镶在缸体的缸筒内，与活塞和缸盖共同组成燃烧室。
气缸套分为干缸套和湿缸套两大类。
背面不接触冷却水的气缸套叫干缸套，背面和冷却水接触的气缸套是湿缸套。
干缸套厚度较薄、结构简单、加工方便。
湿缸套直接接触冷却水，所以有利于发动机的冷却，有利于发动机的小型轻量化。
2、水冷发动机的气缸体和上曲轴箱常铸成一体，称为气缸体——曲轴箱，也可称为气缸体。
气缸体一般用灰铸铁铸成，气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。
在气缸体内部铸有许多加强筋，冷却水套和润滑油道等。
干式气缸套的特点是气缸套装入气缸体后，其外壁不直接与冷却水接触，而和气缸体的壁面直接接触，壁厚较薄，一般为1～3mm。
它具有整体式气缸体的优点，强度和刚度都较好，但加工比较复杂，内、外表面都需要进行精加工，拆装不方便，散热不良。
湿式气缸套的特点是气缸套装入气缸体后，其外壁直接与冷却水接触，气缸套仅在上、下各有一圆环地带和气缸体接触，壁厚一般为5～9mm。
它散热良好，冷却均匀，加工容易，通常只需要精加工内表面，而与水接触的外表面不需要加工，拆装方便，但缺点是强度、刚度都不如干式气缸套好，而且容易产生漏水现象。
应该采取一些防漏措施。
3、气缸盖结构图气缸盖用来封闭气缸并构成燃烧室。
侧置气门式发动机气缸盖铸有水套、进水孔、出水孔、火花塞孔、螺栓孔、燃烧室等。
顶置气门式发动机气缸盖，除了冷却水套外，还有气门装置、进气和排气通道等。
气缸盖作用缸盖在内燃机属于配气机构,主要是用来封闭汽缸上部,构成燃烧室。
并做为凸轮轴和摇臂轴还有进排气管的支撑。
主要是把空气吸到汽缸内部,火花塞把可燃混合气体点燃,带动活塞做功,废气从排气管排出。

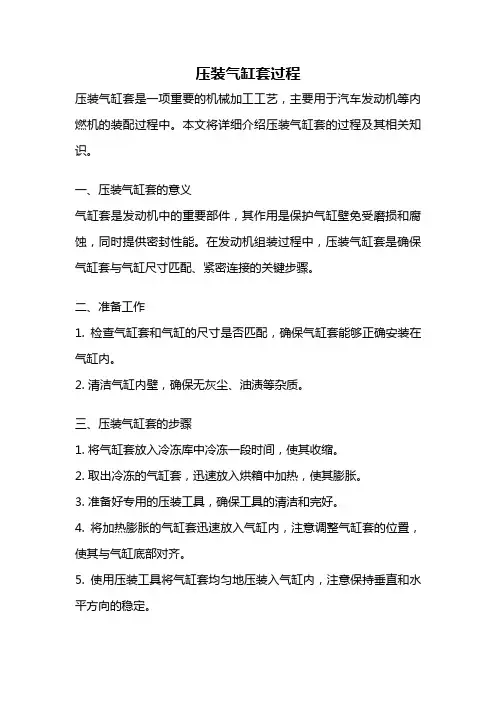

压装气缸套过程压装气缸套是一项重要的机械加工工艺，主要用于汽车发动机等内燃机的装配过程中。
本文将详细介绍压装气缸套的过程及其相关知识。
一、压装气缸套的意义气缸套是发动机中的重要部件，其作用是保护气缸壁免受磨损和腐蚀，同时提供密封性能。
在发动机组装过程中，压装气缸套是确保气缸套与气缸尺寸匹配、紧密连接的关键步骤。
二、准备工作1. 检查气缸套和气缸的尺寸是否匹配，确保气缸套能够正确安装在气缸内。
2. 清洁气缸内壁，确保无灰尘、油渍等杂质。
三、压装气缸套的步骤1. 将气缸套放入冷冻库中冷冻一段时间，使其收缩。
2. 取出冷冻的气缸套，迅速放入烘箱中加热，使其膨胀。
3. 准备好专用的压装工具，确保工具的清洁和完好。
4. 将加热膨胀的气缸套迅速放入气缸内，注意调整气缸套的位置，使其与气缸底部对齐。
5. 使用压装工具将气缸套均匀地压装入气缸内，注意保持垂直和水平方向的稳定。
6. 检查压装后的气缸套是否与气缸壁紧密贴合，确保没有空隙。
7. 清洁压装过程中的残留物，避免对发动机造成不良影响。
四、压装气缸套的注意事项1. 气缸套的压装过程需要专用工具和设备，操作人员需要接受专业培训，掌握正确的操作方法。
2. 气缸套的加热和冷冻过程需要掌握适当的时间和温度，避免过热或过冷导致气缸套变形或损坏。
3. 压装过程中需要保持气缸套的垂直和水平方向稳定，避免偏斜或倾斜。
4. 检查压装后的气缸套是否与气缸壁紧密贴合，确保密封性能良好。
5. 压装过程中需要注意安全，避免工具或气缸套脱离导致人身伤害。
五、压装气缸套的优势1. 通过压装气缸套，可以确保气缸套与气缸壁的紧密连接，提高密封性能，减少磨损和泄漏。
2. 压装过程可以调整气缸套的位置和角度，确保气缸套与活塞的配合精度，提高发动机的工作效率和性能。
3. 压装气缸套可以保证气缸套与气缸的尺寸匹配，避免因尺寸不合适导致的故障和损坏。
六、压装气缸套的发展趋势随着汽车工业的发展，对发动机性能和燃油经济性的要求越来越高，压装气缸套的工艺也在不断改进和创新。

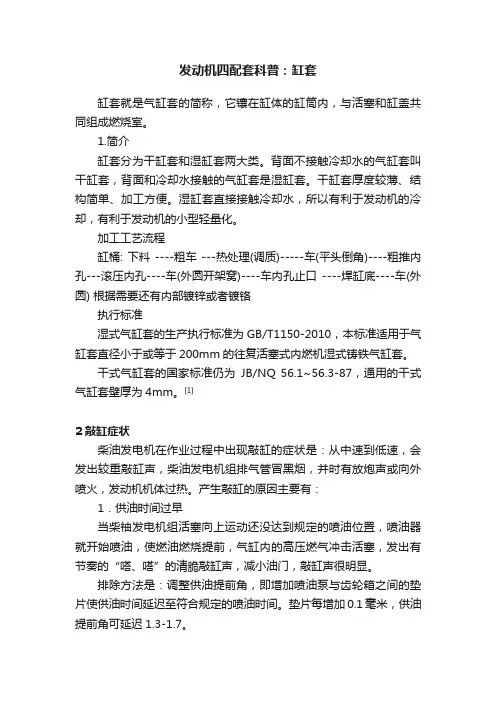

发动机四配套科普：缸套缸套就是气缸套的简称，它镶在缸体的缸筒内，与活塞和缸盖共同组成燃烧室。
1.简介缸套分为干缸套和湿缸套两大类。
背面不接触冷却水的气缸套叫干缸套，背面和冷却水接触的气缸套是湿缸套。
干缸套厚度较薄、结构简单、加工方便。
湿缸套直接接触冷却水，所以有利于发动机的冷却，有利于发动机的小型轻量化。
加工工艺流程缸桶: 下料 ----粗车 ---热处理(调质)-----车(平头倒角)----粗推内孔---滚压内孔----车(外圆开架窝)----车内孔止口----焊缸底----车(外圆) 根据需要还有内部镀锌或者镀铬执行标准湿式气缸套的生产执行标准为GB/T1150-2010，本标准适用于气缸套直径小于或等于200mm的往复活塞式内燃机湿式铸铁气缸套。
干式气缸套的国家标准仍为JB/NQ 56.1~56.3-87，通用的干式气缸套壁厚为4mm。
[1]2敲缸症状柴油发电机在作业过程中出现敲缸的症状是：从中速到低速，会发出较重敲缸声，柴油发电机组排气管冒黑烟，并时有放炮声或向外喷火，发动机机体过热。
产生敲缸的原因主要有：1．供油时间过早当柴袖发电机组活塞向上运动还没达到规定的喷油位置，喷油器就开始喷油，使燃油燃烧提前，气缸内的高压燃气冲击活塞，发出有节奏的“嗒、嗒”的清脆敲缸声，减小油门，敲缸声很明显。
排除方法是：调整供油提前角，即增加喷油泵与齿轮箱之间的垫片使供油时间延迟至符合规定的喷油时间。
垫片每增加0.1毫米，供油提前角可延迟1.3-1.7。
2．燃油燃烧不良喷油压力过低、喷油器滴油、喷油雾化不良以及供油时间过晚等都会造成燃油燃烧不良而引起敲缸。
这类故障引起的敲缸声低沉、沙哑并伴有发动机过热、冒黑烟或排气管放炮、喷火等现象。
应拆下喷油器进行检查和调整、调整供油时间，必要时更换新件，使之符合规定。
3．出油阀门磨损出油阀磨损后，一方面使减压环带与阀座内孔配合间隙变大，密封性变差、减压效果变坏；另―方面高压油管内剩余压力过高，供油增加，引起燃油爆燃而敲缸．油门减小时敲缸声尤为明显。

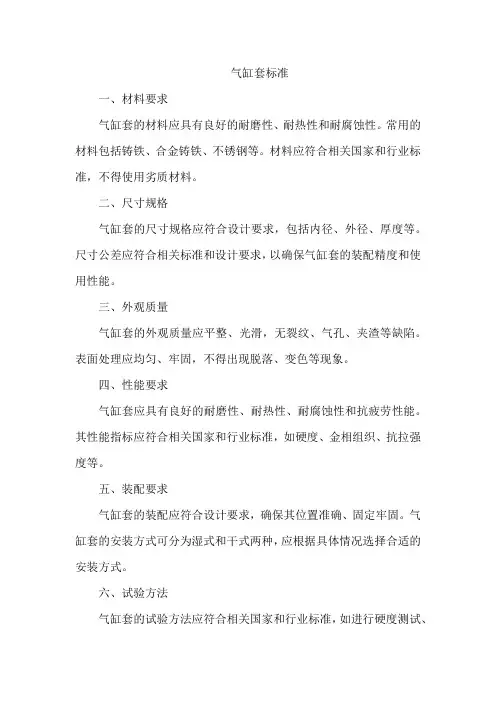

气缸套标准
一、材料要求
气缸套的材料应具有良好的耐磨性、耐热性和耐腐蚀性。
常用的材料包括铸铁、合金铸铁、不锈钢等。
材料应符合相关国家和行业标准，不得使用劣质材料。
二、尺寸规格
气缸套的尺寸规格应符合设计要求，包括内径、外径、厚度等。
尺寸公差应符合相关标准和设计要求，以确保气缸套的装配精度和使用性能。
三、外观质量
气缸套的外观质量应平整、光滑，无裂纹、气孔、夹渣等缺陷。
表面处理应均匀、牢固，不得出现脱落、变色等现象。
四、性能要求
气缸套应具有良好的耐磨性、耐热性、耐腐蚀性和抗疲劳性能。
其性能指标应符合相关国家和行业标准，如硬度、金相组织、抗拉强度等。
五、装配要求
气缸套的装配应符合设计要求，确保其位置准确、固定牢固。
气缸套的安装方式可分为湿式和干式两种，应根据具体情况选择合适的安装方式。
六、试验方法
气缸套的试验方法应符合相关国家和行业标准，如进行硬度测试、
耐磨性试验、耐热性试验等。
试验过程中应严格控制试验条件，确保试验结果的准确性和可靠性。
七、检验规则
气缸套的检验规则应符合相关国家和行业标准，包括出厂检验和型式检验。
检验项目应包括外观质量、尺寸规格、性能要求等，检验结果应符合标准要求。
八、包装、运输、贮存
气缸套的包装应牢固可靠，防止在运输和贮存过程中出现损坏。
运输时应防止剧烈振动和碰撞，贮存时应保持干燥、通风良好的环境，避免阳光直射和潮湿环境。

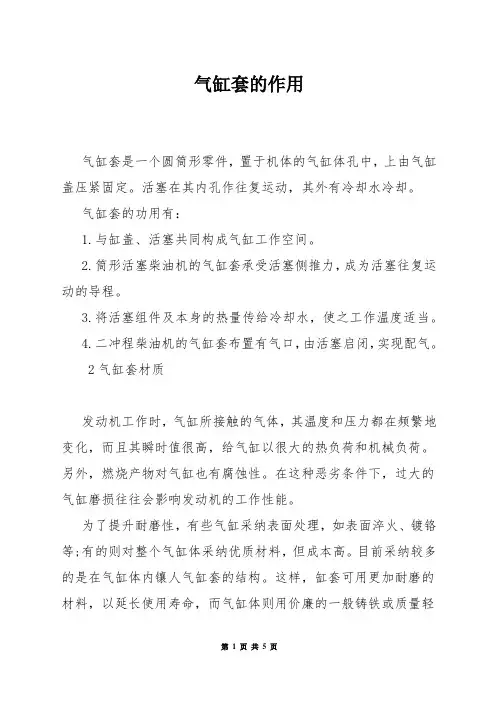

气缸套的作用气缸套是一个圆筒形零件，置于机体的气缸体孔中，上由气缸盖压紧固定。
活塞在其内孔作往复运动，其外有冷却水冷却。
气缸套的功用有：1.与缸盖、活塞共同构成气缸工作空间。
2.筒形活塞柴油机的气缸套承受活塞侧推力，成为活塞往复运动的导程。
3.将活塞组件及本身的热量传给冷却水，使之工作温度适当。
4.二冲程柴油机的气缸套布置有气口，由活塞启闭，实现配气。
2气缸套材质发动机工作时，气缸所接触的气体，其温度和压力都在频繁地变化，而且其瞬时值很高，给气缸以很大的热负荷和机械负荷。
另外，燃烧产物对气缸也有腐蚀性。
在这种恶劣条件下，过大的气缸磨损往往会影响发动机的工作性能。
为了提升耐磨性，有些气缸采纳表面处理，如表面淬火、镀铬等;有的则对整个气缸体采纳优质材料，但成本高。
目前采纳较多的是在气缸体内镶人气缸套的结构。
这样，缸套可用更加耐磨的材料，以延长使用寿命，而气缸体则用价廉的一般铸铁或质量轻的铝合金制造。
气缸套的材料，常使用的有珠光体灰铸铁、合金铸铁、高磷铸铁、含硼铸铁及其他高级铸铁。
3干式气缸套干式缸套的特点是气缸套外表面不与冷却液接触。
为了获得与缸体间足够的实际接触面积，保证散热效果和缸套的定位，干式缸套外表面和与其相配合的气缸体承孔内表面都有较高的加工精度，而且一般都采纳过盈配合。
另外，干式缸套壁薄，有的只有lmm厚。
干式缸套外圆下端制有不大的锥角，以便压人气缸体。
其顶部(或缸体承孔的底部)有带凸缘和不带凸缘两种。
带凸缘的过盈配合量较小，因为凸缘可帮助其定位。
干式缸套的优点是不易漏水、缸体结构刚度大、不存在穴蚀、缸心距小、机体质量小;缺点是修理改换不便、散热效果差等。
在缸径小于120mm的发动机中，由于其热负荷较小而得到广泛应用。
值得一提的是，目前国外车用柴油机的干式缸套发展很快，因为它的上述优点比较特别。

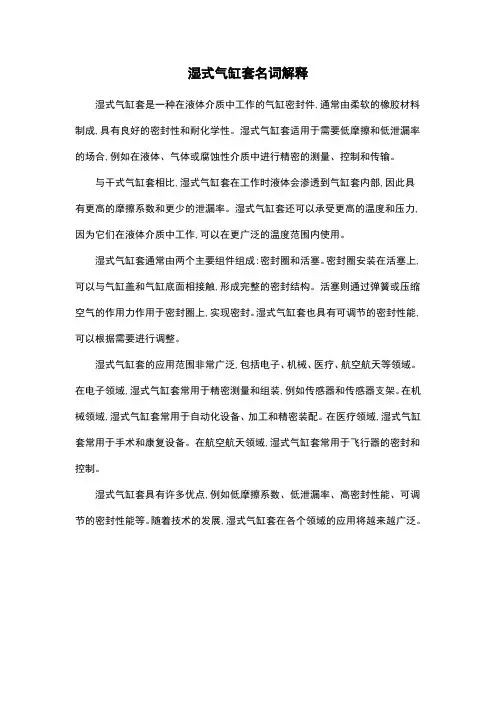

4湿式气缸套湿式缸套的特点是其外表面直接与冷却液接触。
另外，它较干式缸套壁厚。
湿式缸套的径向定位一般靠上下两个凸出的与气缸体间为间隙配合的圆环带，轴向定位是利用上部凸缘的下平面。

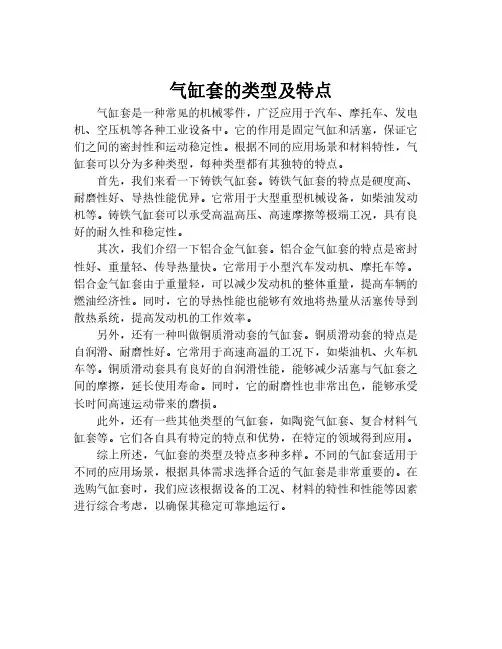

气缸套的类型及特点
气缸套是一种常见的机械零件，广泛应用于汽车、摩托车、发电机、空压机等各种工业设备中。
它的作用是固定气缸和活塞，保证它们之间的密封性和运动稳定性。
根据不同的应用场景和材料特性，气缸套可以分为多种类型，每种类型都有其独特的特点。
首先，我们来看一下铸铁气缸套。
铸铁气缸套的特点是硬度高、耐磨性好、导热性能优异。
它常用于大型重型机械设备，如柴油发动机等。
铸铁气缸套可以承受高温高压、高速摩擦等极端工况，具有良好的耐久性和稳定性。
其次，我们介绍一下铝合金气缸套。
铝合金气缸套的特点是密封性好、重量轻、传导热量快。
它常用于小型汽车发动机、摩托车等。
铝合金气缸套由于重量轻，可以减少发动机的整体重量，提高车辆的燃油经济性。
同时，它的导热性能也能够有效地将热量从活塞传导到散热系统，提高发动机的工作效率。
另外，还有一种叫做铜质滑动套的气缸套。
铜质滑动套的特点是自润滑、耐磨性好。
它常用于高速高温的工况下，如柴油机、火车机车等。
铜质滑动套具有良好的自润滑性能，能够减少活塞与气缸套之间的摩擦，延长使用寿命。
同时，它的耐磨性也非常出色，能够承受长时间高速运动带来的磨损。
此外，还有一些其他类型的气缸套，如陶瓷气缸套、复合材料气缸套等。
它们各自具有特定的特点和优势，在特定的领域得到应用。
综上所述，气缸套的类型及特点多种多样。
不同的气缸套适用于不同的应用场景，根据具体需求选择合适的气缸套是非常重要的。
在选购气缸套时，我们应该根据设备的工况、材料的特性和性能等因素进行综合考虑，以确保其稳定可靠地运行。
