电气机械安全技术
费解之一
手砂轮外壳为什么带电？ 是漏电了吗？是没有把保护线拉过去吗？
现场检查结果：手砂轮外壳带电！！！
错误接线：
手砂轮原有接零保护。事故发 生前两个星期，由于手砂轮 电源线不够长，有人加接了 一段四芯电缆。加接时不慎 将一条相线当作保护线直接 接向电动机的外壳，而将保 护线当作相线接进手砂轮开 关。
• *电气事故:由电流、电磁场、雷电、静电和 某些电路故障等直接或间接造成建筑设施、 电气设备毁坏、人、动物伤、亡，以及引起 火灾和爆炸等后果的事件。
东莞骏景安全环保技术咨询有限公司
电气机械安全技术
飞龙可圆神仙梦，天马脱缰险伤身。 小视法规千古恨，安全第一总是春。
东莞骏景安全环保技术咨询有限公司
电气机械安全技术
电气机械安全技术
2.电气事故分类
★按事故对象分：人身触电事故 设备烧毁事故 停电事故 电气引起的火灾、爆炸事故 电击引起的二次人身事故
★按引起事故的电能的形态分： 触电事故 雷电事故 静电事故 电磁辐射事故 电路故障及事故
东莞骏景安全环保技术咨询有限公司
电气机械安全技术
3.触电事故现状
统计之一： 统计之二：
电气机械安全技术
电气、机械安全技术培训
东莞骏景安全环保技术咨询有限公司
电气机械安全技术
内容提要
一.电气事故概要 二.电流对人体的伤害 三.触电事故预防与急救 四.雷电和静电安全 五.提高电气安全水平 六.机械安全与防护
东莞骏景安全环保技术咨询有限公司
电气机械安全技术
• 找出下面的事故隐患点
东莞骏景安全环保技术咨询有限公司
东莞骏景安全环保技术咨询有限公司
电气机械安全技术
机械电气安全技术(1)

机械电气安全技术(1)


2
机械电气安全 技术的原理
机械安全原理
机械安全原理是指机
1 械设备在运行过程中， 通过采取一定的安全 措施，防止机械设备 对人员造成伤害。
机械安全原理主要包
2 括机械设备的设计、 制造、安装、使用、 维护等环节的安全要 求。
机械安全原理要求机 械设备在设计、制造、
3 安装、使用、维护等 环节都要符合安全标 准，确保机械设备的 安全运行。
机械电气安 全技术
目录
01. 机械电气安全技术概述 02. 机械电气安全技术的原理 03. 机械电气安全技术的应用 04. 机械电气安全技术的发展趋
势
1
机械电气安 全技术概述
技术定义
机械电气安 全技术是指 在机械电气 领域，通过 技术手段保 障设备、人 员、环境安 全的技术。
机械电气安 全技术包括 电气安全、 机械安全、 环境安全等 多个方面。
技术机遇：随着物联网、大数据等技术的发展，机械电气安全 技术可以与其他技术相结合，提高安全性能，拓展应用领域。
技术应用前景
自动化程度提高：机械电气安全技术将更加智能 化，提高生产效率
安全性能提升：机械电气安全技术将更加注重安 全性能，降低事故发生率
节能环保：机械电气安全技术将更加注重节能环 保，降低能源消耗和环境污染
电气绝缘：电气绝缘 是指在电气设备、电
3 气系统或电气环境中， 防止触电、电击、电 气火灾等事故发生的 技术措施。
电气隔离：电气隔离 是指在电气设备、电
4 气系统或电气环境中， 防止触电、电击、电 气火灾等事故发生的 技术措施。
电气接地：电气接地 是指在电气设备、电
5 气系统或电气环境中， 防止触电、电击、电 气火灾等事故发生的 技术措施。
机械电气安全生产技术教材(PPT 60页)

机械电气安全生产技术教材(PPT 60页)

和安全操作技术。 ➢4、没有安全防护装置或安全防护
装置失灵。
56
木工机械安全装置、安全机构 等的安全技术
➢ （1）对各种木工机械配置相应的安全防 护装置。
➢ （2）对生产噪声、木粉尘或挥发性有害 气体的机械设备，要配置与其机械运转相 连接的消声、吸尘或通风装置，以消除或 减轻职业危害，维护职工的安全和健康。
是，把暴露在危险中的人 体从危险区域中移开。
12
机器的安全装置设计
➢5）隔离安全装置 ➢ 隔离安全装置是一种
阻止身体的任何部分靠近 危险区域的设施，例如固 定的栅栏等。
13
机器的安全装置设计
➢6）可调安全装置 ➢ 在无法实现对危险区
域进行隔离的情况下，可 以使用部分可调的固定安 全装置。
14
机器的安全装置设计
17
通用机械安全设施、安全装置 和安全防护罩、网的技术要求
➢1、设置、设计安全设施、 安全装置考虑的因素
➢2、对机械设备安全防护 罩、网的技术要求
18
设置安全设施、安全装置考虑 的因素
➢ 在无法使用设计来做到 本质安全时，为了消除危险， 要使用安全装置。设置安全 装置，要考虑四方面的因素。
19
设置安全设施、安全装置考虑的 因素
34
IT系统
➢ 电源与地绝缘或通过 阻抗接地，而装置的外露 导电部分直接接地的系统， 用于不接地电网。
35
TT系统
➢ 电源有一点（通常是中 性点）直接接地，装置的外 露导电部分接至电气上与电 源接地点无关的接地极的系 统，用于接地的配电网。
36
TN系统
➢ 电源有一点（通常是中性 点）直接接地，负荷侧的电气 装置的外露导电部分通过保护 线（即PE线包括PEN线）与该 接地点连接的系统，即保护接 零系统。
机械电气安全技术(PPT模板)

机械电气安全技术(PPT模板)


机械电气 安全技术
1、法规体系
层次 1 2 3
4
4’
类别
法律
行政法规 地方性法 规、自治 条例和单
行条例
部门规章
地方政府 规章
制定机构 全国人民代表大会 全国人民代表大会常务委员会
国务院
公布形式 主席令 总理令
省、自治区、直辖市的人民代表 主席团公告；
大会及其常务委员会
常委会公告
国务院各部委、具有行政管理职 能的直属机构
机械电气 安全技术
谢谢聆听
• 事故案例描述
机械电气 安全技术
引子
此处放事故案例或者相关视频
• 事故图片
机械电气 安全技术
引子
此处放事故案例或者相关视频
• 1984 年墨西哥一液化气储配站由 于液化石油气泄漏引起火灾, 使两个 球形储罐破裂, 液化气大量泄漏引发 大火, 高温火焰包围了附近的容器, 相继造成多台容器破裂爆炸, 导致 452人死亡, 7000 多人受伤, 大量工 业和生活设施毁坏, 成为人类工业史 上最为严重的事故之一。
机械电气 安全技术
1、法规体系
1、明确不同 层次法律规范
的效力
A、上位法优 于下位法（小 法服从大法）；
B、后法优于 前法；
C、特殊法优 于一般法。
机械电气 安全技术
1、法规体系
1、明确不同 层次法律规范
的效力
A、上位法优 于下位法（小 法服从大法）；
B、后法优于 前法；
C、特殊法优 于一般法。
机械电气 安全技术
机械安全之 ⅹⅹⅹⅹ
机械电气 安全技术
一点要求
• 上课时需共同遵守的小小规则： • -- 享受上课、快乐学习； • -- 开放心态、积极参与； • -- 用心感悟、跟上思路； • -- 遵守时间、手机无声； • 上课时间欢迎： • --提问题和积极回答问题 • --随时指出授课内容的不当之处
《机械电气安全》课件

《机械电气安全》课件

《机械电气安全》ppt课件
$number {01}
目录
• 机械电气安全概述 • 机械安全 • 电气安全 • 机械电气安全标准与规范 • 机械电气安全培训与教育 • 机械电气安全案例分析
01
机械电气安全概述
安全定义与重要性
安全定义
机械电气安全是指在机械和电气 领域中，通过采取一系列措施， 确保人员、设备和环境的安全。
安全重要性
机械电气安全对于保障生产安全 、维护人员健康、减少财产损失 具有重要意义，是工业生产和社 会发展中不可或缺的环节。
机械电气安全的基本原则
1 2
3
预防为主
在机械电气安全工作中，应始终坚持预防为主的原则，通过 科学合理的安全设计和预防措施，降低事故发生的可能性。
人机工程学原则
人机工程学原则要求在机械电气设计中充分考虑人的因素， 使机器设备适应人的生理和心理特点，降低操作过程中的安 全风险。
险区域。
警告标识与操作说明
在机械设备上设置明显的警 告标识，并配备详细的操作 说明，提醒操作人员注意安
全。
机械操作安全
总结词
机械操作安全是确保操作人员在使用 机械设备时遵循安全操作规程，避免 发生事故。
遵守操作规程
定期对机械设备进行安全检查和维护 ，确保设备处于良好状态，及时发现 并处理安全隐患。
欧洲机械电气安全标准（EN标准）
欧洲标准化委员会（CEN）和欧洲电气标准化委员会（CENELEC）制定的标准，旨在确保机械设 备在欧洲范围内的安全使用。
国际机械安全标准（ISO 12100）
国际标准化组织（ISO）制定的机械安全标准，为机械设备的整体安全性和稳定性提供了指导和 要求。
国家机械电气安全标准
第一章机械电气安全技术

第一章机械电气安全技术

2常见事故：
☉设备接地不良、漏电，未采用安全电压；
☉旋转运动部位未加防护罩
☉清除铁屑无专用工具，操作者未戴护目镜；
☉加工细长杆轴料时尾部无防弯装置或托架；
☉零部件装卡不牢；
☉保险装置、防护栏、保护盖不全或维修不及时；
☉砂轮有裂纹或装卡不合规定
☉带手套操作旋转机床。 国家安全生产监督管理总局中国安全生产科学研究院
第18页
注册安全工程师培训教程—机械与电气安全
（二）通道
1厂区主干道：双向行驶宽度不小于5米；
有单向行驶标志的，宽度不小于3米；
危险地段有限速、限高、指示和警示牌。
2车间安全通道：
汽车：大于3米；电平车：1.8米;手推车和 三轮车:1.5米;一般人行道:1米。
3一般要求：
国家安全生产监督管理总局中国安全生产科学研究院
☉升降机
☉起重机
桥架类型起重机（桥式、门式、缆索 起重机）
臂架类型起重机（门座起重机、塔式、移动 式起重机）
国家安全生产监督管理总局中国安全生产科学研究院
第33页
注册安全工程师培训教程—机械与电气安全
2. 起重机械的易损零部件 (1) 吊钩
☉技术证明文件； ☉不得使用铸造的吊钩； ☉防脱钩装置； ☉吊钩缺陷不得焊接； ☉吊钩的报废。
二 机械设备的危险部位及防护对策 （一）危险部位
旋转部件和成切线运动部件的咬合处
旋转的轴
旋转的凸块和孔
对向旋转的咬合处
旋转部件和固定部件的咬合处
接近类
通过类
单向滑动部件 旋转件与滑动件
2页
国家安全生产监督管理总局中国安全生产科学研究院
第10页
注册安全工程师培训教程—机械与电气安全
第1章 机械电气安全技术(1-2节)ppt课件

第1章 机械电气安全技术(1-2节)ppt课件


第一章 第一节 机械电气行业安全概要
机械电气安全技术
第二节
第三节 第四节 第五节
通用机械的安全技术
电气安全技术 机械电气防火防爆技术 安全技术规程、规范与标准
第一节 【大纲要求】
机械电气行业安全概要
一、机械产品制造
（一）了解机械产品主要类别 （二）了解机械设计本质安全要求、机器的安全装置类型 （三）熟悉空压站、煤气站、制氧站、乙炔站的危险点及通用安全技术与安全管理要求 二、机械设备的使用安全 （一）掌握常用机械的危险因素 （二）熟悉常用机械的主要危险部位、安全防护装置及安全措施 三、机械伤害类型及对策 （一）掌握机械伤害的主要类型、原因和预防措施 （二）掌握通用机械安全设施，安全装置和安全防护罩、网的技术要求 四、掌握机械制造生产过程工作场所的安全技术要求
的内容；4组选答题分别为“矿山安全技术”（第七章）、“建筑工程施工安全技术”（第八
章）、“危险化学品安全技术”（第九章）和综合安全技术（第一章至第六章）的内容。 考生须完成必答题（占分值的90%）的内容和任意一组选答题（占分值的10%）的内容。 1．试卷满分及考试时间 本试卷满分为100分，合格标准是60%（60分）。考试时间为150分钟。 2．答题方式 答题方式为闭卷、笔试。 3．试卷题型结构 考试题型为单项、多项选择题。
事故。不包括主体机械设备、车辆、起重机械、坍塌等引发的物体打击。
（2）车辆伤害。指企业机动车辆在行驶中引起的人体坠落和物体倒塌、飞落、挤压等造 成的伤亡事故。不包括起重提升、牵引车辆和车辆停驶时发生的事故。 （3）机械伤害。指机械设备运动或静止部件、工具、加工件直接与人体接触引起的挤压、 碰撞、冲击、剪切、卷入、绞绕、甩出、切割、切断、刺扎等伤害，不包括车辆、起重机械 引起的伤害。 （4）起重伤害。指各种起重作业(包括起重机械安装、检修、试验)中发生的挤压、坠落、 物体(吊具、吊重物)打击等。 （5）触电。包括各种设备、设施的触电，电工作业时触电，雷击等。 （6）灼烫。指火焰烧伤、高温物体烫伤、化学灼伤(酸、碱、盐、有机物引起的体内外 的灼伤)、物理灼伤(光、放射性物质引起的体内外的灼伤)。不包括电灼伤和火灾引起的烧伤。
机械电气安全技术-PPT课件

机械电气安全技术-PPT课件


第三节 电气安全技术
• 触电形式 • 按照人体触及带电体 的方式和电流通过人 体的途径，触电可分 为4种形式： • （1）单相触电。 • （2）、两相触电。 • （3）、跨步电压触电。 • （4）、高压电击。
第三节 电气安全技术
二、触电事故预防技术 （一）直接接触电击预防技术 1.绝缘 绝缘是用绝缘物把带电体封闭起来。电气设备的绝缘应符合其相应的电 压等级、环境条件和使用条件。电气设备的绝缘不得受潮，表面不得有粉尘、 纤维或其它污物，不得有裂纹或放电痕迹，表面光泽不得减退，不得有脆裂、 破损，运行时不得有异味。 绝缘的电气指标主要是绝缘电阻。任何情况下绝缘电阻不得低于每伏工 作电压1OOOΩ ，并应符合专业标准的规定。 绝缘电阻用500V直流电压测试。工作绝缘
第二节 通用机械的安全技术
二、起重机械
(一)起重机械的分类和特点
1.起重机械的分类 (1)轻小型起重机械 (2)桥架类型起重机械 (3)臂架类型起重机械 (4)升降类型起重机械 2.起重机的工作类型 工作类型是表明起重机工作繁重程度的参数。起重机工作的繁重程度影 响着起重机金属结构、机构的零部件、电动机与电气设备的强度、磨损与发 热等。机械驱动的起重机构,按照机构载荷率和工作时间率分为：轻级、中级、 重级和特重级4种工作类型。 3.起重机的主要技术参数: 起重量、跨度、幅度、提升高度、各机构的工作 速度及起重机工作类型。
第二节 通用机械的安全技术
• • • • • • • • • A、机械伤害的种类 1）机械设备零、部件旋转时造成的伤害。 2）机械设备零、部件作直线运动时造成的伤害。 3）刀具造成的伤害。 4）被加工零件造成伤害。 5）电气系统造成的伤害。 6）其他伤害。 B、发生机械伤害的原因 1）违反安全操作规程或由于失误产生不安全行为，没有 穿戴防护用品。 • 2）机械设备本身的结构、强度等不合理或安排维修不当 且缺乏安全保护装置。 • 3）工作环境不良也是造成机械伤害事故的原因。

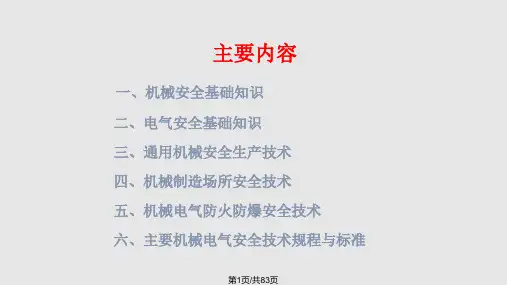

anp机械电气安全生产技术PPT课件

anp机械电气安全生产技术PPT课件

对电磁场危害的防护采取屏蔽： 主动场屏蔽 被动屏蔽，如屏蔽室、个人防护 吸收屏蔽
第43页/共83页
（五）电气系统故障
电气系统故障引发的事故包括：异常停电、异常 带电、电气火灾（爆炸），及其对人员的伤害等。 ☉异常停电 在正常生产过程中，由于供电系 统故障导致生产过程的突然中断。 ☉异常带电 在正常情况下不应当带电的生产 设施或其中的部分意外带电，俗称“漏电”。
☉机械伤害 ☉火灾 ☉坍塌
☉高处坠落 ☉中毒窒息 ☉其他
☉爆炸
第24页/共83页
1.2 机械伤害的原因分析
☉机械危害 挤压 碾压 剪切 切割 缠 绕或卷入 戳扎或刺伤 摩擦或磨损 飞出物 打击 高压流体喷射 碰撞或跌落等
☉非机械危害 辐射危害
材料和物质产生
的危险 作业环境引起的危险 电气危害
温度危害 噪声振动危害 人为因素
☉使用的防护罩不允许给生产场所带来新的危险； ☉不影响操作，在正常操作或维护保养时不需拆卸防 护罩； ☉防护罩必须坚固可靠，有一定强度； ☉防护罩不准脚踏/站立，必须作平台/阶梯时，保证强 度及防滑。
第29页/共83页
2.3.2 机械设备安全防护网技术要求 ☉《机械设备防护罩安全要求》 GB8196-87中
第34页/共83页
1）防止直接接触电击 封闭和隔离带电体 用遮拦、护罩、护盖、箱匣隔离 安全距离（带电体与地面、设备、人体等）
2）防止间接接触电击 保护接地；工作接地；重复接地；保护接零； 切断保护。
第35页/共83页
5）其它防触电措施 双重绝缘 加强绝缘 安全电压 电气隔离 漏电保护装置
第36页/共83页
第2页/共83页
1.2 机械生产主要产品类别
机械行业系统生产的机械产品主要有：
电气机械安全知识培训课件(1)

电气机械安全知识培训课件(1)


类的初起火灾。使用时，先拔掉保险销，一手握住喇叭筒根部的手柄，
另一只手紧握启闭阀的压把，对准火源喷射。
火灾现场逃生技巧
保持冷静
火灾发生时，保持冷静至关重要。观察火势大小和蔓延方向，判断逃 生路线。
防烟措施
火灾中产生的浓烟往往比火焰更致命。用湿毛巾捂住口鼻，减少吸入 有毒烟气。低姿匍匐前进，避免高浓度烟气。
高压设备倒闸操作规范
操作前准备
了解设备运行状态、熟悉操作票 内容、检查安全工器具等。
操作过程
按照操作票顺序逐项操作，执行唱 票、复诵制度，确保操作正确无误 。
操作后检查
检查设备状态、仪表指示等，确认 操作结果符合预期要求。
高压设备故障处理流程
故障隔离
采取相应措施将故障设备隔离 ，避免事故扩大。
故障处理
电伤
电流通过人体表面，造成 皮肤及皮下组织的局部损 伤。
电磁场伤害
在强电磁场作用下，人体 可能受到不同程度的伤害 ，如头晕、乏力等。
电气事故类型与原因
触电事故
由于设备漏电、绝缘损坏 等原因，导致人体接触带 电体而发生的触电事故。
电气火灾事故
电气设备过热、短路、接 触不良等原因引发的火灾 事故。
雷电危害事故
深度5-6cm，频率100-120次/分。人工呼吸时，捏住触电者鼻孔，深吸一口气后，口对口吹气，吹气时要捏紧鼻孔， 吹气后松开鼻孔，让气体排出。 • 及时送医：在进行心肺复苏的同时，拨打120急救电话，尽快将触电者送往医院救治。
常用灭火器材使用方法介绍
01
干粉灭火器
适用于扑救固体、液体、气体及带电设备的初起火灾。使用时，先拔掉
电气机械安全知识培训 课件
汇报人： 2023-12-29
第1节_机械电气安全基础知识.ppt

第1节_机械电气安全基础知识.ppt


电击
四、电气安全基础知识
表3-2 工频电流的生理效应
电流 范围
0 A1 A2 A3
B1
B2
电流/mA 0~0.5 0.5~5 5~30 30~50
50~数百
超过数 百
电流持续时间 连续通电 连续通电 持续数分钟
数秒至数分钟 低于心脏搏动周期 超过心脏搏动周期 低于心脏搏动周期
超过心脏搏动周期
生理效应
电压等级 kv
10 35
0.7 1.0
无遮栏作业，人体及其所携带工具与带电体之间最小距离（用绝缘杆操 作） m
1.4 0.6
线路作业，人体及其所携带工具与带电体之间**最小距离 m
1.0 2.5
带电水冲洗，小型喷嘴与带电体之间最小距离 m 喷灯或气焊火焰与带电体之间***最小距离 m
0.4 0.6 1.5 3.0
二、机械设备的使用安全 2、传动装置的防护
图3-1 齿轮传动 图3-2 皮带传动图 3-3 连轴器 所有上述危险部位都应可靠地加以保护，目的是把它与工 人隔开，从而保证安全。来自三、机械伤害类型及对策
（一）机械伤害类型
(10)吃刀
机械装置运行过程中存在着两大类不安全因素。
一类 机械危害，包括夹挤、碾压、剪切、切割、 缠绕或卷入、戳扎或刺伤、摩擦或磨损、飞出
第三章 安全技术知识程
机械产品主要类别
农业机械
重型矿山机械
工程机械
石化及通用机械
电工机械
汽车
仪器仪表
基础机械
包装机械
环保机械
其他
一、机械产品制造安全
（二）机械安全设计与机械安全装置(5条)
1、本质安全
(8b)
本质安全是在设计阶段采取措施来消除机械危险 的一种机械安全方法。（本质安全是指设备、设施或

机械电气安全技术[1]


PPT文档演模板
机械电气安全技术[1]
桥架起重机 结构特点： 主要承载构件——桥形结构——梁， 小车沿主梁运行，取物装置悬挂在起重小车上。 运动特点：三个工作机构的组合运动
起升机构——升降运动 小车运行机构——沿小车主梁运行 大车运行机构——整机沿水平的运动
PPT文档演模板
臂架起重机
结构特点：
主要受力构件——悬伸、可旋转的臂架
（三）起重机的取物装置
吊钩分类：锻钩、板钩
吊钩的危险断面和受力分析 水平断面Ⅱ—Ⅱ：拉+弯 垂直断面Ⅰ—Ⅰ：剪+拉+弯 钩柄螺纹根部Ⅲ—Ⅲ断面：拉
锻钩检查报废： 1． 裂纹 2． 危险断面磨损达原尺寸的10% 3．危险断面或吊钩颈部产生塑性变形 4．不允许焊接制造，不允许补焊修复吊钩
板钩检查报废 1． 裂纹 2．片钩衬套磨损达原尺寸的50%时，应更换衬套 片钩心轴磨损达原尺寸的5%时，应更换心轴
PPT文档演模板
机械电气安全技术[1]
机械安全设计及安全装置
（一）本质安全 （二）失效安全 （三）定位安全 （四）机器布置 （五）安全防护装置
（一）本质安全 1. 本质安全技术 2 .限制机械应力 3 .材料和物质的安全性 4 .履行安全人机学原则 5 .控制系统的安全设计 6 .防止气动液压系统的危险 7 .预防电气危害
• 2.皮带传动 • 最危险部位？皮带接头处、皮带进入皮带轮处
• ——可采用金属骨架的防护网
• 3.联轴器 • ——防护罩（Ω型）
PPT文档演模板
机械电气安全技术[1]
机械伤害预防对策——掌握
• 两方面： 1. 实现机械本质安全
（注意4条顺序）
2. 保护人员安全
PPT文档演模板
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

动力设施危险点及通用安全技术与安全管理要求
（一）煤气站 制取煤气的场所，煤气有毒和易燃、易爆 ——中毒、火灾爆炸
（二）制氧站 氧助燃，强烈氧化性，物质燃烧爆炸基本要素之一 ——火灾爆炸的危险，制取/贮存/充装全过程
（三）空压站 将空气压缩为有压气体贮存到贮气罐中 ——物理爆炸、机械伤害
（四）乙炔站 爆炸极限范围宽、爆炸下极限低、点火能量小 ——极易导致火灾爆炸事故
生产场所安全技术
(一)采光要求
(二) 通道要求 （1）厂区主干道 （2）车间安全通道 （3）通道一般要求
(三)设备布局 （1）设备间距 （2）设备与墙/柱的距离 （3）高于2m的运输线
（四）物料堆放 （1）功能分区 （2）器具定位、摆放 （3）存储限量 （4）摆放整齐且稳固不超高
（五）地面状态 （1）通道 （2）坑/池/沟 （3）废弃物 （4）地面状态
全国注册助理安全工程师执业资格考试辅导
安全生产实务与案例分析 第二章 安全生产技术实务
首都经济贸易大学 安全与环境工程学院 钮英建 教授
第一节 机械电气安全技术
一、机械安全技术 二、电气安全技术 三、机械电气防火防爆技术
• 机械概念
• 机械——由若干零、部件装配组成 • 通过运动实现使用功能的装置。
金属切削机床及砂轮
（一）危险因素与常见事故
1.危险因素 静止的危险因素 旋转运动件 配合运动件 直线运动件 飞出物
2.常见事故 触电事故 绞缠——旋转运动 刺割、崩伤 甩击、飞出物 夹挤、碰撞——直线运动 绞伤、碾伤
（二）机床运转异常 温升异常 机床转速异常 运转振动和噪声 出现撞击声 输入输出参数异常 内部缺陷
2．使用安全要求 （1）用砂轮圆周面磨削 （2）站在砂轮侧面操作 （3）禁止多人共同操作
锻压与冲剪机械
（一）锻压机械 1. 危险因素识别——伤害事故3种 2. 锻造车间特点——7条（灼、热、烟、突损、模坏、工 具、噪振） 3.安全技术要求
（二）冲压机械 1.曲柄压力机的工作原理 加工过程：上/下模具垂直往复直线运动 行程分析：
• ——必须装置全封闭型的防护装置
• 2.皮带传动 • 最危险部位？皮带接头处、皮带进入皮带轮处
• ——可采用金属骨架的防护网
• 3.联轴器 • ——防护罩（Ω型）
机械伤害预防对策——掌握
• 两方面ห้องสมุดไป่ตู้ 1. 实现机械本质安全
（注意4条顺序）
2. 保护人员安全
通用安全设施技术要求
1. 安全设施设计要素
冲压事故：滑块的下行程，在模口区手受冲剪
2. 冲压作业安全技术 手用工具送取 安全化模具 送取料的机械化、自动化 操作区采用安全装置
冲压机械安全防护装置 栅栏式：固定和活动栅栏式 双手操作式：按钮式、手柄式 排除式：推手式、拉手式 检测式：光线式、感应式
（三）剪板机
起重机械
（一）起重机械分类和特点
不同网眼开口尺寸的安全距离mm
防护人体通过部位 手指尖
网眼开口宽度 (直径/边长/椭圆形孔短轴)
＜6.5
手指
＜12.5
手掌(不含第一掌指 ＜20 关节)
上肢
＜47
足尖
＜76(罩底部与所站面间隙)
安全距离 ≥35 ≥92 ≥135
≥460 150
机械安全设计及安全装置
（一）本质安全 （二）失效安全 （三）定位安全 （四）机器布置 （五）安全防护装置
• 电气方面——电气拖动、自动控制
机械设备的组成：
• 驱动装置 • 变速装置 • 传动装置 • 工作装置 • 制动装置 • 防护装置 • 润滑系统 • 冷却系统
机械伤害类型及预防对策
机械伤害类型 1.各种状态 正常工作状态 非正常工作状态 非工作状态
《企业职工伤亡事故分类》 GB6441-86
（一）本质安全 1. 本质安全技术 2 .限制机械应力 3 .材料和物质的安全性 4 .履行安全人机学原则 5 .控制系统的安全设计 6 .防止气动液压系统的危险 7 .预防电气危害
（五）安全防护装置
防护装置
通过设置物体障碍
——隔离危险 安全装置
通过自身结构功能
——限制/防止危险 1. 固定安全装置 2 .联锁安全装置 3 .控制安全装置 4 .自动安全装置 5 .隔离安全装置 6 .可调安全装置 7 .自动调节安全装置 8 .跳闸安全装置 9 .双手控制安全装置
疲劳是导致事故的重要因素 / 考虑人机工程学因素 无法用设计实现本质安全时,应使用安全装置
2. 安全防护装置的一般要求
光电式\感应式要求 / 急停开关要求
3. 安全防护罩的技术要求
拆卸必须使用工具
4. 安全防护网的技术要求
安全距离要求
安全防护网技术要求 《机械设备防护罩安全要求》GB8196-1987
参考:事故原因分析
1．物的不安全状态——直接原因 在机械寿命的全过程各环节存在安全隐患
2．人的不安全行为——直接原因 指挥、 操作、监护失误 违章违纪作业
3. 安全管理缺陷——间接原因 对设备的监管 对人员的教育培训 安全规章制度 应急预案救援
职业安全卫生管理体系
通用机械安全技术
金属切削机床及砂轮 锻压与冲剪机械 起重机械（特种设备） 木工机械 焊接设备
（三）易损件的故障检测 零部件故障检测重点
传动轴、轴承、齿轮 叶轮、轴承和齿轮 滚动轴承损伤现象及故障 齿轮装置故障
（四）常见危险因素控制措施 （与危险因素对照）
（五）砂轮机安全技术 ——了解
1．砂轮机安装 （1）安装位置 （2）砂轮的平衡 （3）砂轮与卡盘匹配 （4）砂轮的防护罩 （5）砂轮机的工件托架 （6）砂轮机接地保护
• （1、2、3、4、5）旋转运动：单个旋转件
•
配合（啮合）副的咬合处（6、
7）直线运动：接近型
•
通过型
• （8）形状和表面性质：
• （9）组合运动：旋转件与固定件
•
旋转件与直线运动件
固定防护罩网
隔离防护
自动（拉开式）安全装置 自动（拨开式）安全装置
传动机构的防护对策
• 机床常见传动机构 • 1.齿轮传动
将危险因素分为20类 其中机械行业存在其中14类： 物体打击、车辆伤害、机械伤害、起重伤害 触电、灼烫、火灾、高处坠落、坍塌、火药爆炸 化学爆炸、物理爆炸、中毒窒息、其它伤害
没有纳入的6类： 淹溺、冒顶片帮、透水、 放炮、瓦斯爆炸、其它爆炸
注意：包括什么，不包括什么
机械的危险部位及防护对策
• 机械的危险部位
