电气安全技术讲义

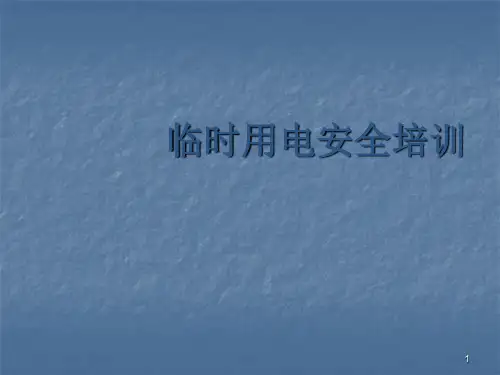

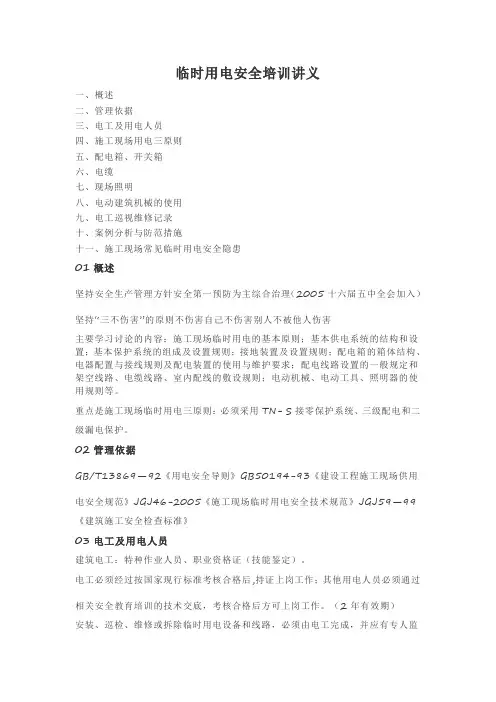

临时用电安全培训讲义一、概述二、管理依据三、电工及用电人员四、施工现场用电三原则五、配电箱、开关箱六、电缆七、现场照明八、电动建筑机械的使用九、电工巡视维修记录十、案例分析与防范措施十一、施工现场常见临时用电安全隐患01概述坚持安全生产管理方针安全第一预防为主综合治理（2005十六届五中全会加入）坚持“三不伤害”的原则不伤害自己不伤害别人不被他人伤害主要学习讨论的内容：施工现场临时用电的基本原则；基本供电系统的结构和设置；基本保护系统的组成及设置规则；接地装置及设置规则；配电箱的箱体结构、电器配置与接线规则及配电装置的使用与维护要求；配电线路设置的一般规定和架空线路、电缆线路、室内配线的敷设规则；电动机械、电动工具、照明器的使用规则等。

重点是施工现场临时用电三原则：必须采用TN- S接零保护系统、三级配电和二级漏电保护。

02管理依据GB/T13869—92《用电安全导则》GB50194-93《建设工程施工现场供用电安全规范》JGJ46-2005《施工现场临时用电安全技术规范》JGJ59—99《建筑施工安全检查标准》03电工及用电人员建筑电工：特种作业人员、职业资格证（技能鉴定）。

电工必须经过按国家现行标准考核合格后,持证上岗工作；其他用电人员必须通过相关安全教育培训的技术交底，考核合格后方可上岗工作。

（2年有效期）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有专人监护。

电工等级应同工程的难易程度和技术复杂性相适应。

接地电阻测定记录表接地电阻季节换算系数：规范表5.1.704施工现场用电三原则建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1、采用三级配电系统；2、采用TN---S 保护系统；3、采用两级漏电保护。

4.1 三级配电原则三级配电系统的设置应遵守四项规则分级分路规则动、照分设规则压缩配电间距规则环境安全规则总配电箱--分配电箱--开关箱--用电设备三级配电要求：采用三级配电。

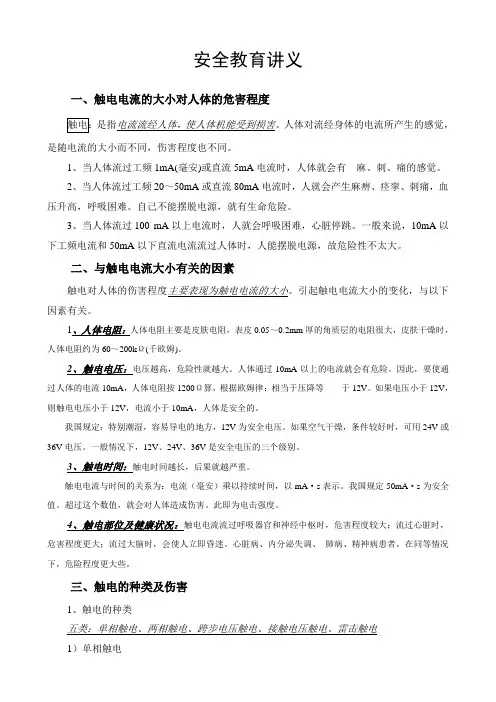

安全教育讲义一、触电电流的大小对人体的危害程度是指电流流经人体，使人体机能受到损害。

人体对流经身体的电流所产生的感觉，是随电流的大小而不同，伤害程度也不同。

1、当人体流过工频1mA(毫安)或直流5mA电流时，人体就会有麻、刺、痛的感觉。

2、当人体流过工频20～50mA或直流80mA电流时，人就会产生麻痹、痉挛、刺痛，血压升高，呼吸困难。

自己不能摆脱电源，就有生命危险。

3、当人体流过100 mA以上电流时，人就会呼吸困难，心脏停跳。

一般来说，10mA以下工频电流和50mA以下直流电流流过人体时，人能摆脱电源，故危险性不太大。

二、与触电电流大小有关的因素触电对人体的伤害程度主要表现为触电电流的大小。

引起触电电流大小的变化，与以下因素有关。

1、人体电阻：人体电阻主要是皮肤电阻，表皮0.05～0.2mm厚的角质层的电阻很大，皮肤干燥时，人体电阻约为60～200kΩ(千欧姆)。

2、触电电压：电压越高，危险性就越大。

人体通过10mA以上的电流就会有危险。

因此，要使通过人体的电流10mA，人体电阻按1200Ω算，根据欧姆律：相当于压降等于12V。

如果电压小于12V，则触电电压小于12V，电流小于10mA，人体是安全的。

我国规定：特别潮湿，容易导电的地方，12V为安全电压。

如果空气干燥，条件较好时，可用24V或36V电压。

一般情况下，12V、24V、36V是安全电压的三个级别。

3、触电时间：触电时间越长，后果就越严重。

触电电流与时间的关系为：电流（毫安）乘以持续时间，以mA·s表示。

我国规定50mA·s为安全值。

超过这个数值，就会对人体造成伤害。

此即为电击强度。

4、触电部位及健康状况：触电电流流过呼吸器官和神经中枢时，危害程度较大；流过心脏时，危害程度更大；流过大脑时，会使人立即昏迷。

心脏病、内分泌失调、肺病、精神病患者，在同等情况下，危险程度更大些。

三、触电的种类及伤害1、触电的种类五类：单相触电、两相触电、跨步电压触电、接触电压触电、雷击触电1）单相触电概念：当人体直接碰触到带电设备的某一相，电流通过人体流入大地。

爆炸火灾危险环境电气防爆知识讲义唐开永*电气火灾与爆炸的原因电气火灾与爆炸的原因很多。

除设备缺陷、安装不当等设计和施工方面的原因外，电流产生的热量和火花或电弧是直接原因。

一、电气设备过热设计正确、施工正确以及运行正常的电气设备，其最高温度和其与周围环境温度之差（即最高温升）都不会超过某一允许范围。

如裸导线和塑料绝缘线的最高温度一般不超过70℃，橡胶绝缘线的最高温度一般不得超过65℃，变压器的上层油温不得超过85℃，电力电容器外壳温度不得超过65℃，电动机定子绕组的最高温度对应于所采用的A级、E级、和B级绝缘材料分别为95℃、105℃和110℃，定子铁芯分别是100℃、115℃和120℃等。

电气设备的正常发热是允许的。

但当电气设备的正常运行遭到破坏时，发热量增加，温度升高，在一定条件下，可能引起火灾。

引起电气设备过热的不正常运行大体包括以下几种情况：1、短路2、过载3、接触不良4、铁芯发热5、散热不良此外电炉等直接利用电流的热量进行工作的电气设备，工作温度都比较高，如安置或使用不当，均可能引起火灾。

二、电火花和电弧电火花是电极间的击穿放电，电弧是大量的电火花汇集而成的。

一般电火花的温度都很高，特别是电弧，温度可高达6000℃。

在有爆炸性危险的场所，电火花和电弧更是引起火灾和爆炸的一个十分危险的因素。

电火花大体包括工作火花和事故火花两类。

电气设备本身，除多油断路器可能爆炸，电力变压器、电力电容器、充油套管等充油设备可能爆裂外，一般不会出现爆炸事故。

以下情况可能引起空间爆炸：1、周围空间有爆炸性混合物，在危险温度或电火花作用下引起空间爆炸。

2、充油设备的绝缘油在电弧作用下分解和汽化，喷出大量油雾和可燃气体，引起空间爆炸。

3、发电机氢冷装置漏气、酸性蓄电池排出氢气等，形成爆炸性混合物，引起空间爆炸。

*危险物质电气防火防爆，所谓的危险物质是指在大气条件下，能与空气混合形成爆炸性混合物的气体、蒸气、薄雾、粉尘或纤维。

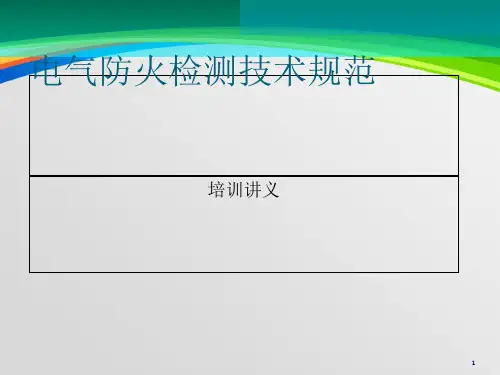

电气防火检测培训讲义一、概述电气防火检测是确保电气设备安全运行、预防火灾的重要措施。

本文档旨在对电气防火检测进行培训，使参与人员了解电气防火检测的目的、方法和注意事项。

二、电气防火检测的目的电气防火检测的目的是保护人员和设备的生命财产安全。

通过定期检测电气设备，可以发现潜在的火灾隐患，及时采取措施修复或更换设备，有效预防火灾事故的发生。

三、电气防火检测的方法1. 定期巡检定期巡检是电气防火检测的基本方法之一。

通过定期检查电气设备的外观、接线、标志等，可以及时发现设备老化、损坏或过载的迹象，并进行相应的维修或更换。

2. 热红外检测热红外检测是一种非接触式的检测方法，可以快速有效地检测电气设备的热异常。

通过红外热像仪，可以检查电气设备的热量分布，对于可能存在的电气故障或潜在火灾隐患进行预警。

3. 电源线温升测试电源线温升测试是一种直接测试电气设备线缆温度变化的方法。

通过测量电源线温度的变化，可以判断设备是否存在过载、短路或接触不良等问题，及时采取修复措施。

4. 电气设备绝缘电阻测试电气设备绝缘电阻测试是评估设备绝缘性能的重要手段。

通过检测设备的绝缘电阻，可以判断绝缘是否良好，避免因绝缘破损引发火灾事故。

四、电气防火检测的注意事项1. 安全意识培训参与电气防火检测的人员应接受专业的安全意识培训，了解火灾的危害性和预防措施，掌握灭火器的使用方法等。

2. 个人防护进行电气防火检测时，应佩戴适当的个人防护装备，如绝缘手套、护目镜等，以保护自身安全。

3. 正确使用检测设备检测人员应熟悉使用各类检测设备的方法和操作规程，确保测试结果准确可靠。

4. 设备停电检测进行电气防火检测时，应将设备停电后再进行检测，以避免电流的干扰和安全隐患。

五、总结电气防火检测是确保电气设备安全运行、预防火灾的重要措施。

通过定期巡检、热红外检测、电源线温升测试和电气设备绝缘电阻测试等方法，可以发现潜在的火灾隐患，及时采取措施修复或更换设备。

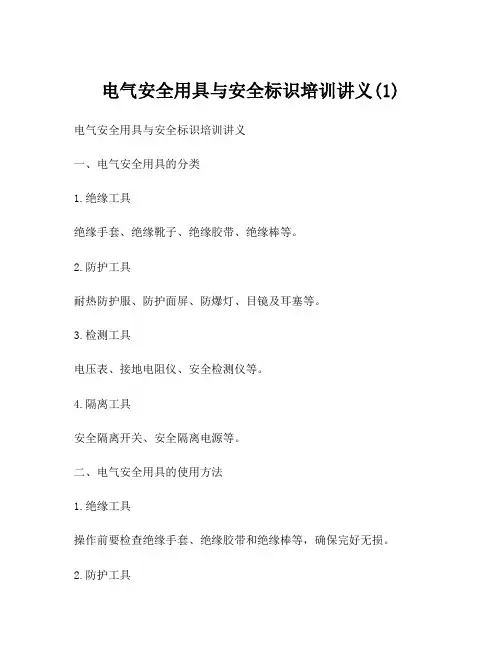

电气安全用具与安全标识培训讲义(1)电气安全用具与安全标识培训讲义一、电气安全用具的分类1.绝缘工具绝缘手套、绝缘靴子、绝缘胶带、绝缘棒等。

2.防护工具耐热防护服、防护面屏、防爆灯、目镜及耳塞等。

3.检测工具电压表、接地电阻仪、安全检测仪等。

4.隔离工具安全隔离开关、安全隔离电源等。

二、电气安全用具的使用方法1.绝缘工具操作前要检查绝缘手套、绝缘胶带和绝缘棒等，确保完好无损。

2.防护工具操作前要佩戴防护面屏、防护眼镜、橡胶手套等。

3.检测工具操作前应仔细查看电线电缆的电压等级，选择对应的电压表进行测量，同时，要确认电压表的使用范围符合实际测量需求。

4.隔离工具在操作之前必须确认电源已经切断，以防止误操作，保证操作人员的安全。

三、电气安全标识的分类1.警示标志禁止触摸、禁止开机、高温交流电、高温直流电等。

2.指示标志电压值、电流值、机器型号、安全装置等。

3.提醒标志防护用品储存、设备维护要求等。

四、电气安全标识的颜色与含义1.红色表示警告或者禁止，用于警示不允许的危险动作。

2.橙色表示警告或者迅速离开，用于警示操作人员快速离开场地。

3.黄色表示注意或者提醒，用于提醒操作人员注意危险信息。

4.绿色用于标识安全区域、安全出口等。

五、电气安全用具和安全标识的重要性1. 预防触电事故，保障工作人员的安全。

2. 提高工作效率，缩短工作时间。

3. 合理使用和正确安装，能实现设备正常运行。

4. 有效保障工作和生产安全。

六、电气安全用具和安全标识的使用要求1. 电气安全用具必须符合国家标准或者行业标准。

2. 对电气安全用具的操作必须在受过培训的操作人员指导下进行。

3. 充分了解各种电气安全标识的含义和使用，确保正确应用。

4. 定期进行电气安全用具和安全标识的检查、测试和更换。

七、总结电气安全用具和安全标识是有效保障操作人员安全和设备正常运行的必备措施。

正确使用电气安全用具和安全标识，可以提高工作效率和生产效率。

所有的使用人员都必须经过专业的培训和理论考核，确保掌握正确的使用方法和安全知识，做到安全、高效、可持续的工作。
