汽车前照灯线路的故障检测

汽车灯具的故障排查与维修技巧汽车是现代交通工具的重要组成部分，而车辆的灯具在保证行车安全方面起到至关重要的作用。

然而，由于使用频繁，灯具也容易出现一些故障。

本文将介绍一些常见的汽车灯具故障，并提供相应的排查与维修技巧，帮助车主应对这些问题。

一、大灯无法点亮1.检查灯泡：如果大灯无法点亮，首先要排查灯泡是否损坏。

可将车辆停在平坦的地面上，打开车前盖，查看灯泡是否发黑或断丝。

如灯泡损坏，需要更换一个新的灯泡。

2.检查电路连接：若灯泡正常，可能是电路连接出了问题。

车主可以检查灯泡的连接器是否松动或生锈，若有问题可用砂纸清洁电路连接器并重新连接。

二、大灯亮度不足1.清洁灯罩：长时间使用后，灯罩上容易积累各种污垢和灰尘，导致灯光的亮度下降。

车主可以使用清洁剂和柔软的布，将灯罩擦拭干净，以提高大灯的亮度。

2.更换灯泡：如果清洁灯罩后亮度依然不足，可能是灯泡老化。

车主可以考虑更换一个新的灯泡，选择适合车型的高亮度灯泡，以提升整体亮度。

三、转向灯闪烁异常1.检查灯泡：转向灯闪烁异常时，可先检查灯泡是否正常。

可以通过观察灯泡的亮暗程度和颜色是否正常来判断。

如有问题，需更换一个新的灯泡。

2.清洁灯罩和接触器：如果灯泡正常，可能是灯罩和接触器出现了污垢或氧化。

可以用清洁剂和柔软的布擦拭灯罩和接触器，以恢复其正常工作状态。

四、雾灯无法点亮1.检查保险丝：雾灯无法点亮时，首先要检查保险丝是否损坏。

车主可以查找车辆说明书中雾灯保险丝的位置，并检查其是否断裂或烧毁。

如有问题，需更换相应的保险丝。

2.检查接线端子：如保险丝正常，可能是雾灯接线端子出现问题。

车主可以检查和清洁雾灯的接线端子，并确保其连接牢固。

五、灯光调节失灵1.检查调节杆：灯光调节失灵时，可先检查调节杆是否松动或卡住。

车主可以将调节杆左右移动几次，看是否能恢复正常。

2.检查电路连接：如调节杆正常，可能是灯光调节电路线路出现问题。

车主可以检查电路连接器是否松动或腐蚀，如有问题可清洁连接器并重新连接。

一、实训目的本次实训的主要目的是通过实际操作，让学生了解前照灯电路的结构、工作原理及检测方法，提高学生对汽车电路故障诊断与维修的实际操作能力，培养学生的动手能力和团队合作精神。

二、实训内容1. 前照灯电路的结构及工作原理前照灯电路主要由以下部分组成：蓄电池、发电机、点火开关、继电器、熔断器、前照灯、控制开关等。

电路工作原理如下：（1）当点火开关处于打开状态时，蓄电池向点火线圈提供电流，产生高压电弧点燃混合气。

（2）发电机在发动机工作时，通过电磁感应产生电流，向蓄电池和前照灯供电。

（3）控制开关用于控制前照灯的开关，当控制开关打开时，电流通过继电器、熔断器、前照灯形成回路，使前照灯点亮。

2. 前照灯电路检测方法（1）目测法：观察前照灯电路中的各个部件是否有损坏、松动、烧毁等现象。

（2）万用表检测法：使用万用表测量电路中的电压、电流、电阻等参数，判断电路是否存在故障。

（3）故障诊断仪检测法：使用故障诊断仪对前照灯电路进行诊断，找出故障点。

三、实训步骤1. 准备工作（1）准备好实训所需的工具和设备，如万用表、故障诊断仪、扳手、螺丝刀等。

（2）了解前照灯电路的结构和工作原理。

2. 检测前照灯电路（1）目测法：观察前照灯、继电器、熔断器、控制开关等部件是否有损坏、松动、烧毁等现象。

（2）使用万用表测量蓄电池电压，确保电压在正常范围内。

（3）使用万用表测量点火开关至前照灯之间的导线电阻，确保电阻值在正常范围内。

（4）使用万用表测量前照灯两端的电压，确保电压在正常范围内。

（5）使用故障诊断仪对前照灯电路进行诊断，找出故障点。

3. 故障排除根据检测结果，找出故障原因，并进行相应的维修。

（1）如果前照灯不亮，首先检查控制开关是否正常，然后检查继电器、熔断器、导线等部件。

（2）如果前照灯亮度不足，检查蓄电池电压是否正常，然后检查前照灯、继电器、熔断器、导线等部件。

（3）如果前照灯闪烁，检查发电机是否正常工作，然后检查蓄电池、点火开关、继电器、熔断器、导线等部件。

车灯故障排查与修复技巧在我们日常驾驶中，车灯故障是一种非常常见的问题。

车灯照明功能的正常运作对于行车安全至关重要。

因此，准确地排查和修复车灯故障是每个驾驶员都应该学会的基本技能。

本文将介绍一些常见的车灯故障排查与修复技巧，帮助您快速解决车灯故障的问题。

一、前大灯故障排查与修复技巧1. 检查灯泡：首先，我们需要检查灯泡是否损坏。

通过观察灯泡外观是否破裂或者黑色烧毁，可以初步确定灯泡是否需要更换。

如果确定需要更换，记得先关闭车辆电源，然后根据车辆的说明书来正确拆卸和更换灯泡。

2. 检查电路连接：如果灯泡正常，那么可能是电路连接出了问题。

我们可以用一个测试仪来检查灯泡插座内的电源是否正常。

如果没有电流通过，那么可能是插座本身或者线路出了问题。

可以检查插座是否脱落或损坏，并用导线检查线路是否通断正常。

3. 修复电路短路：有时候车灯会因为电路短路而不亮。

可以使用电路表将灯泡插座和灯泡之间的电路进行测试，检查是否存在短路情况。

如果发现短路，可以将短路处修复或者更换相应的零部件。

二、刹1. 检查灯泡和开关：刹车灯通常由多个灯泡组成，需要检查每个灯泡是否正常工作。

同时，还需要检查开关是否正常。

可以通过按下刹车踏板时是否出现亮灯来判断。

2. 检查电路连接：与前大灯类似，刹车灯也可能因为电路连接问题而出现故障。

可以使用测试仪来检查刹车灯插座内的电源是否正常。

如果没有电流通过，可以检查插座和线路是否损坏，并进行修复。

3. 替换刹车开关：如果灯泡和电路连接正常，但刹车灯仍然不亮，那么可能是刹车开关出了问题。

可以尝试更换刹车开关，或者调整开关位置来解决问题。

三、转向灯故障排查与修复技巧1. 检查转向灯灯泡：如果转向灯不亮，首先要检查是否有灯泡烧毁。

和前两种车灯类似，可以通过观察灯泡外观来判断。

若发现烧毁，及时更换灯泡即可。

2. 检查灯泡座连接器：有时候转向灯会因为灯泡座连接不良而不亮。

可以检查灯泡座连接器是否锈蚀或破损。

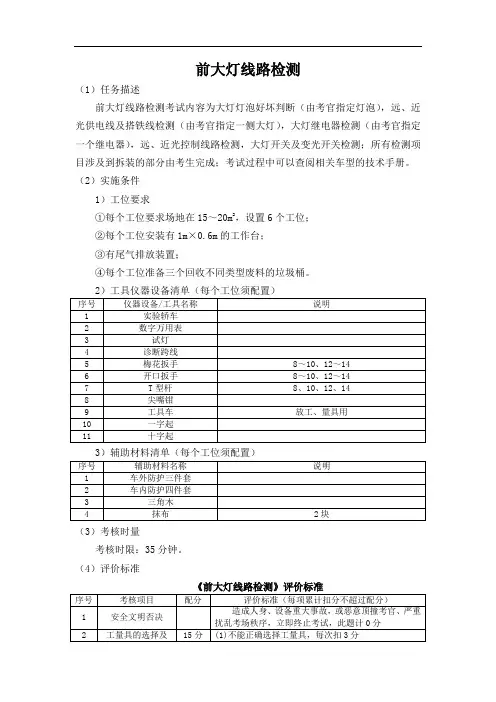

前大灯线路检测
（1）任务描述
前大灯线路检测考试内容为大灯灯泡好坏判断（由考官指定灯泡），远、近光供电线及搭铁线检测（由考官指定一侧大灯），大灯继电器检测（由考官指定一个继电器），远、近光控制线路检测，大灯开关及变光开关检测；所有检测项目涉及到拆装的部分由考生完成；考试过程中可以查阅相关车型的技术手册。

（2）实施条件
1）工位要求
①每个工位要求场地在15～20m2，设置6个工位；
②每个工位安装有1m×0.6m的工作台；
③有尾气排放装置；
④每个工位准备三个回收不同类型废料的垃圾桶。

2）工具仪器设备清单（每个工位须配置）
3）辅助材料清单（每个工位须配置）
（3）考核时量
考核时限：35分钟。

（4）评价标准
《前大灯线路检测》评价标准
（5）操作工单
《前大灯线路检测》工单。

前照灯不亮的故障原因目录•前言•故障现象描述•故障排查步骤–步骤一：检查灯泡–步骤二：检查保险丝–步骤三：检查电路连接–步骤四：检查电压供应–步骤五：检查开关•总结前言前照灯是汽车驾驶者在夜间或恶劣天气条件下正常行驶必备的照明设备。

然而，当我们发现前照灯不亮时，驾驶安全性就会受到严重影响。

因此，及时排查故障并解决问题是非常重要的。

本文将介绍前照灯不亮的故障原因及排查步骤，希望能帮助读者快速准确地找到并解决问题。

故障现象描述当遇到前照灯不亮的情况时，驾驶者应首先观察并描述故障现象，以便更好地进行故障排查。

故障现象的描述应包括以下几个方面：1.哪个灯泡不亮：左前灯、右前灯还是双前灯都不亮？2.是一侧灯泡不亮还是两侧灯泡都不亮？3.灯泡亮度是否有变化？是一直不亮还是偶尔会亮一下？4.是否存在其他照明灯的故障？例如后尾灯是否正常工作？对于不同的故障现象，可能对应着不同的故障原因，因此准确描述故障现象对于找出问题所在至关重要。

故障排查步骤步骤一：检查灯泡检查灯泡是否熄灭或破裂。

如果发现灯泡破裂或黑色气体聚集在灯泡底部，那么很有可能灯泡已经烧毁。

此时需要将坏灯泡更换为新的灯泡。

步骤二：检查保险丝保险丝是汽车电路中的重要保护装置，它可以防止电流过大损坏电路。

检查前照灯的保险丝是否烧断。

一般情况下，保险丝会安装在发动机舱的保险丝盒内。

通过检查保险丝表面是否断裂或中间的金属线是否断开可以判断保险丝是否损坏。

如果保险丝烧断，需要更换相同额定电流的保险丝。

步骤三：检查电路连接检查前照灯电路的连接是否正确。

首先，拧下灯罩，检查灯泡和灯座之间的连接是否良好，灯泡是否牢固插入灯座。

然后，检查灯座与车辆电路之间的连接，确保接头没有生锈、脱落或损坏。

如果发现连接问题，需要重新连接或更换损坏的零部件。

步骤四：检查电压供应使用多用途电压表检查前照灯电路的电压供应情况。

首先，将电压表的探针分别连接到前照灯电路的正极和负极，然后点火或启动发动机。

4）确定故障点，分析故障原因。根据检测结果，对所检测部件可否继续使 用做出判断，如 修要拿出维修方案，并考虑维修方案的可行性与合理性。
汽车电气系统构造与检修
继电器端子应无锈蚀、松动现象。
4. 检查导线
1）检查导线连接器是否锈蚀、松脱、损坏。
2）检查导线是否断路把万用表（欧姆挡）的两表笔连到怀疑断路导线的 两端，如果电阻无 穷大，说明导线断路。
3）检查导线是否短路。把万用表挡（欧姆）的一只表笔连到导线，另一只 表笔连到怀疑与 线短路的元件，如果电阻值为零，说明导线确实对被怀疑元 件短路。
3. 检查变光继电器
继电器应无损坏，端子应无锈蚀、松动现象。
1）4端子继电器。在端子3、4之间加上12V工作电压，端子1、2之间应导通， 断开工作电压，端子1、2之间应不导通。如不符合要求，应更换继电器。
2）5端子继电器。在端子1、2之间加上12V工作电压，端子3、5之间应导通， 端子3、 之间应不导通；断开工作电压，端子3、5之间应不导通，端子3、4之 间应导通。如不符合要求，应更换继电器。
5. 前大灯不亮故障的诊断
1）检查灯座连接器上是否有12V电压。有则检查灯泡；无则进行下一步。
2）检查保险丝是否氧化或熔断。不正常则更换；正常则进行下一步。
3）用一根导线代替继电器触点开关，大灯亮，检查继电器及其控制电路 〔从电路图上找 其组成部分，并逐个检查排除〕；大灯不亮，检查继电器主 电路〔从电路图上找出其组成部分并逐个检査排除〕。
汽车电气系统构造与检修
检测前照灯系统电路故障
1. 检査前照灯灯泡
1）检査灯泡是否安装到位；灯座是否氧化，锈蚀。 2）用万用表测量灯丝电阻，如电阻无穷大，说明灯丝断路，应更换。
2. 检査大灯开关

一、实训目的本次前照灯线路检测实训旨在使学生深入了解汽车前照灯线路的结构、工作原理及检测方法，提高学生对汽车照明系统的故障诊断和维修能力。

通过实训，学生能够掌握以下技能：1. 熟悉汽车前照灯线路的组成及工作原理；2. 熟练操作前照灯线路检测仪器；3. 能够独立进行前照灯线路的故障诊断与维修；4. 提高动手实践能力和团队协作能力。

二、实训内容1. 前照灯线路结构及工作原理前照灯线路主要由电源、开关、保险丝、继电器、前照灯、连接线束等组成。

其工作原理是：当开关接通后，电流通过保险丝、继电器，最终到达前照灯，使其点亮。

2. 前照灯线路检测仪器前照灯线路检测仪器主要有以下几种：（1）万用表：用于检测电路中的电压、电流、电阻等参数。

（2）示波器：用于观察电路中的电压波形，分析电路故障。

（3）诊断仪：用于读取车辆故障码，分析故障原因。

3. 前照灯线路故障诊断与维修（1）故障现象：前照灯不亮。

（2）故障诊断步骤：① 检查保险丝是否熔断。

② 检查电源电压是否正常。

③ 检查连接线束是否松动或损坏。

④ 检查继电器是否工作正常。

⑤ 检查前照灯是否损坏。

（3）故障维修：① 更换熔断的保险丝。

② 检查并修复电源电压异常问题。

③ 检查并修复连接线束松动或损坏问题。

④ 检查并修复继电器故障。

⑤ 更换损坏的前照灯。

4. 实训项目（1）前照灯线路结构认识：观察前照灯线路实物，了解其组成及连接方式。

（2）前照灯线路检测：使用万用表、示波器等仪器检测前照灯线路的电压、电流、电阻等参数。

（3）故障诊断与维修：根据故障现象，进行故障诊断与维修。

三、实训过程1. 实训准备（1）准备好实训所需工具：万用表、示波器、诊断仪等。

（2）熟悉实训内容，了解前照灯线路的结构、工作原理及检测方法。

2. 实训实施（1）观察前照灯线路实物，了解其组成及连接方式。

（2）使用万用表、示波器等仪器检测前照灯线路的电压、电流、电阻等参数。

（3）根据故障现象，进行故障诊断与维修。

前照灯不亮检修方案一、准备工作。

咱要修前照灯不亮这事儿呢，得先把家伙事儿准备好。

首先就是工具，像个小工具箱，里面要有螺丝刀（十字和一字的都备着，谁知道车前面那些螺丝啥样呢）、万用表（这可是个检测小能手），还有个小手电筒（有时候车底下或者发动机舱里面光线不好，它就派上用场啦）。

然后再找个安全的地方停好车，可别在马路中间就开始捣鼓，那可不行。

二、初步检查。

1. 先瞅瞅保险。

保险就像是个小门卫，如果它出问题了，电就过不去，前照灯自然就不亮。

打开汽车的保险盒（这个保险盒的位置嘛，不同的车不太一样，有的在驾驶座旁边，有的在发动机舱里，这时候车主手册就像个小导游，能告诉咱们准确位置）。

找到前照灯对应的保险丝，看看它是不是断了。

要是断了，就找个相同规格的保险丝换上。

不过呢，要是换上新的又断了，那可就说明后面的电路可能有捣蛋鬼啦。

2. 检查灯泡。

灯泡就像前照灯的小心脏，要是它坏了，灯肯定不亮。

打开发动机舱（有些车可能需要把大灯后面的防尘罩拧开），看看灯泡有没有发黑或者破裂的情况。

如果灯泡看起来不太好，那就把它拧下来，换个新的。

换的时候要小心点，别把灯泡弄碎了，就像捧着个小鸡蛋一样。

三、电路检测。

1. 万用表上场。

2. 检查继电器。

继电器就像是个小开关指挥官，它控制着电流能不能顺利到达前照灯。

找到前照灯继电器（这个位置也得看汽车手册啦），把它拔下来，用万用表检查一下继电器的线圈和触点是不是正常工作。

如果继电器有问题，那就换个新的继电器，就像给前照灯换个新的小管家一样。

四、其他可能的问题。

1. 大灯开关。

大灯开关要是坏了，就像钥匙孔坏了，门怎么也打不开。

检查一下大灯开关，看看它的操作是不是正常。

有时候可能是开关内部接触不良，这时候可能需要拆开开关检查一下（不过这个操作有点难度，如果不太确定自己能行，还是找个专业师傅比较好）。

2. 车身控制模块（BCM）五、总结。

修前照灯不亮呢，就像破案一样，要一步一步来。

从简单的保险、灯泡开始检查，再到复杂的电路、继电器，最后考虑大灯开关和车身控制模块。

试验结果 电源
保险
不亮 检查故障 继电器
前照灯
变光开关
线路
找出故障 排除故障 前照灯亮，可以完成变光 成功。
讨论法、演示法；
实物
20分钟
3、
强化训练
进行实训车前照灯线路的故障检测，在检测的过程中要注意操作规范。
通过教师设置故障、小组内部设置故障、小组之间设置故障反复训练，突破重点。
行动导向教学法；
实物
任务驱动法；小组讨论法
多媒体课件演示
15分钟
2、
初步训练
布置任务：
根据台面上给出的电气元件连接汽车前照灯的电路，要求可以完成远近光的变化。
分组讨论，小组交流：
学生分成小组进行交流，确定工作步骤和顺序。
根据电路图进行前照灯控制电路的连接。连接后检查没有问题可以连接电源试验。
前照灯亮，可以完成变光 成功
分组教学法和案例分析法
10分钟
二、
教学实施
1、
资讯
分析前照灯的控制线路
从前照灯的电路图中可以看出，控制前照灯的线路一共有两条。
一）控制继电器线路
线路：电源“+”车灯开关继电器的线圈
搭铁，电源“—”。
二）前照灯控制线路
线路：电源“+”保险继电器开关变光开关前照灯搭铁，电源“—”。
通过这两条线路的控制，前照灯在我们打开开关的时候可以亮，在旋动变光开光的时候可以完成远近光的变换。
项目教学法、实物
20分钟
4、
总结评价
对学生的表现和操作结果进行评价（由学生自我评价、教师肯定并提出提高的方向。
项目教学法；
成果展示
10分钟
5、
项目考核
学生根据操作成果，自评、互评。

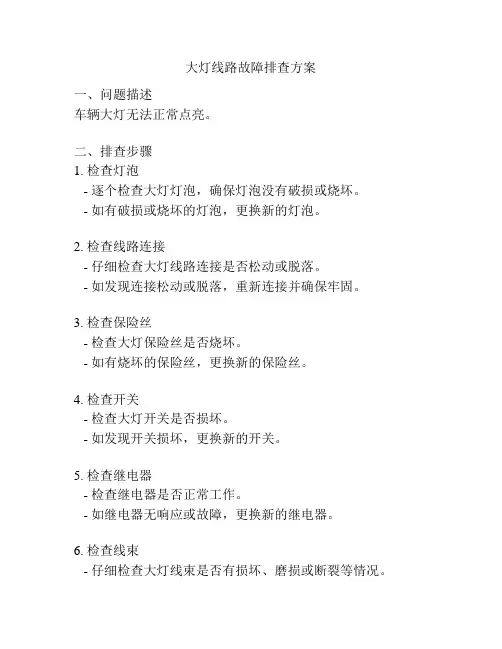

大灯线路故障排查方案
一、问题描述
车辆大灯无法正常点亮。

二、排查步骤
1. 检查灯泡
- 逐个检查大灯灯泡，确保灯泡没有破损或烧坏。

- 如有破损或烧坏的灯泡，更换新的灯泡。

2. 检查线路连接
- 仔细检查大灯线路连接是否松动或脱落。

- 如发现连接松动或脱落，重新连接并确保牢固。

3. 检查保险丝
- 检查大灯保险丝是否烧坏。

- 如有烧坏的保险丝，更换新的保险丝。

4. 检查开关
- 检查大灯开关是否损坏。

- 如发现开关损坏，更换新的开关。

5. 检查继电器
- 检查继电器是否正常工作。

- 如继电器无响应或故障，更换新的继电器。

6. 检查线束
- 仔细检查大灯线束是否有损坏、磨损或断裂等情况。

- 如发现损坏，修复或更换新的线束。

7. 检查电瓶
- 检查电瓶的电量是否充足。

- 如电瓶电量低，充电或更换新的电瓶。

8. 其他可能原因
- 如果以上步骤无法解决问题，可能存在其他原因。

- 可考虑以上步骤外的其他故障，如车辆电路系统问题等，
建议交由专业技术人员进行检修。

三、安全注意事项
1. 在排查过程中，务必确保车辆处于停车状态，并将车辆熄火，防止发生意外。

2. 注意排查过程中的触电风险，务必戴好绝缘手套，并谨慎操作。

3. 如果无法确保安全排查，建议寻求专业技术人员的帮助。

汽车灯故障检测原理汽车灯故障检测是车辆维护和保养中非常重要的一项工作。

正常运转的汽车灯是车辆行驶安全的重要保障。

因此，汽车灯故障检测成为车主和维修工必须掌握的技能。

汽车灯故障的检测原理是通过电路、钦点计、测试灯等设备判断汽车灯是否正常工作。

下面我们具体讲述一下汽车灯故障检测的原理。

1.电路检查法电路检测法是汽车灯故障检测中最基本的方法之一。

在检测过程中，我们需要使用一个多用表来进行测试。

首先，我们需要检测电路中是否存在断路或者短路现象。

我们可以通过检查电路连接器、继电器和线束，观察是否有脱落或接头不良的现象。

如果发现其中有问题，就需要修复或更换相应的零件。

其次，我们可以通过多用表来检测电路中的电压和电流是否正常。

通过测试，我们可以知道车灯引脚处是否有电压输出，电流是否正常，是否存在异常波动等情况。

最后，我们还可以使用电路图来判断灯具的接线是否正确。

如果发现与电路图不符的情况，需要修复、更换灯具连线。

2.钦点计检测法钦点计是一种可以测量孔洞大小的工具，广泛应用于汽车行业。

其原理是利用刻度盘的变化来测量孔洞大小。

钦点计可以检查汽车灯中的灯泡和灯座是否正常。

使用钦点计时，我们需要先选定一个标准的灯泡和灯座，将其安装在钦点计上，调整到零点。

然后分别测量待检查的灯泡和灯座大小，判断其是否符合标准。

如果发现尺寸偏差，需要及时更换灯泡或灯座。

同时，注意灯泡和灯座的规格一定要匹配，否则会造成灯泡短寿、易损坏的现象。

3.测试灯检测法测试灯是一种常用的汽车灯故障检测工具，其原理是通过灯光来判断是否存在问题。

测试灯的使用比较简单，只需要将其连接上对应的灯座后，打开电源，观察灯泡是否亮起即可。

通过测试灯，我们可以发现灯泡的发光情况，以及是否存在闪烁、灯亮度不足等现象。

需要注意的是，测试灯需要安装在正确的电路上，以免损坏设备和灯具。

此外，测试灯只能检测到灯泡是否发光，无法判断灯泡是否损坏。

因此，在测试之前最好检查灯泡表面有没有明显的破损或者燃黑的现象。

前照灯控制电路的故障诊断与排除一、前照灯控制电路1.前照灯电路的组成前照灯控制电路主要由灯光开关、变光开关、前照灯继电器及前照灯组成。

灯光开关的形式有拉钮式、旋转式和组合式等形式。

通常采用组合开关，将前照灯、小灯（前位灯、尾灯、仪表灯、牌照灯）、转向信号灯及变光等开关制成一体，安装在转向盘左下方的转向柱上。

组合开关操纵杆端部旋钮有三个位置，转动旋钮，可依次接通小灯和前照灯。

变光开关的作用是变换前照灯的近光和远光。

它有脚踏变光开关和组合式开关两种。

普通脚踏变光开关结构如图所示。

当用脚踏按钮时，推杆推动转轮向一个方向转动60℃，从而交替接通远、近光。

组合开关操纵杆端部旋钮置于前照灯位置，拨动操纵杆可使前照灯变光（近光与远光变换）。

（3）前照灯继电器前照灯的工作电流大，特别是四灯制的汽车，若用车灯开关直接控制前照灯，车灯开关易损坏，因此在灯光电路中设有灯光继电器。

如用灯光开关直接控制前照灯，灯光开关易烧坏，因此，在前照灯电路中设有前照灯继电器。

前照灯继电器SW端子接灯光开关，E端子搭铁，B端子接电源，L端子接变光开关。

当接通灯光开关（前照灯位置），继电器线圈通电，触点闭合，通过变光开关向前照灯供电。

2.前照灯控制电路（1）近光灯电路蓄电池电压→50A主前照灯熔丝→H-LP继电器线圈→前照灯变光开关E60的8脚→前照灯变光开关E60的11脚→E 1搭铁。

此时H-LP继电器线圈得电，其触点闭合。

蓄电池电压→50A主前照灯熔丝→H-LP继电器触点后分两路：一路经10A左前照灯近光熔丝→左侧前照灯近光灯A65→A1搭铁；另一路经10A右前照灯近光熔丝→右侧前照灯近光灯A64→A3搭铁。

此时，左、右前照灯近光灯均亮。

（2）远光灯电路当前照灯变光开关E60置于远光档、且位于头部位置时，E60的9脚与11脚导通。

蓄电池电压→50A主前照灯熔丝→调光继电器线圈→前照灯变光开关E60的9脚→前照灯变光开关E60的11脚→El搭铁。

汽车车身电控系统检测与修复》课件01前照灯电控系统的故障检修引言本课件旨在介绍前照灯电控系统故障检修的重要性和目的。

汽车的前照灯电控系统对于行车安全至关重要，故障的发生会导致行车视野不清晰，增加事故的风险。

因此，及时检修前照灯电控系统的故障，保证其正常工作，是每个汽车维修工程师必须掌握的技能。

检修的目的是为了准确诊断故障原因，并采取正确的修复措施，以确保系统的正常运行。

本课件将为您提供相关知识和方法，帮助您更好地进行前照灯电控系统的故障检修。

让我们一起开始研究吧！#《汽车车身电控系统检测与修复》课件01前照灯电控系统的故障检修本课件将为您提供相关知识和方法，帮助您更好地进行前照灯电控系统的故障检修。

让我们一起开始研究吧！#《汽车车身电控系统检测与修复》课件01前照灯电控系统的故障检修讲解前照灯电控系统的组成和功能1.检查电路连接检查前照灯电控系统的电路连接是否松动或接触不良。

确保电路连接正常，没有断裂或损坏的线缆。

2.检查电源供应检查前照灯电控系统的电源供应是否正常。

确保电源供应电压稳定，符合车辆制造商规定的数值范围。

3.检查电控模块检查前照灯电控系统所使用的电控模块是否损坏或故障。

使用诊断工具对电控模块进行检测，查看是否存在异常或错误代码。

4.检查灯泡检查前照灯的灯泡是否损坏或烧坏。

如果灯泡损坏，需要更换合适的灯泡。

5.检查开关检查前照灯开关是否正常工作。

确保开关的接触良好，能够正常控制前照灯的开关状态。

6.进一步检测如果以上步骤未能解决前照灯电控系统故障，可以进行进一步的检测。

使用专业的诊断仪器对整个电路系统进行综合检测，找出可能存在的其他问题。

注意事项在进行故障检修时，务必按照车辆制造商提供的维修手册操作。

如果对于车辆电气系统不熟悉，建议寻求专业技术人员的帮助。

在进行维修时，应注意安全，避免触电或其他意外事故。

以上是前照灯电控系统故障检修的步骤和方法，希望能对您有所帮助。

常见前照灯电控系统故障及解决方法灯泡故障：故障现象：前照灯无法点亮或亮度不稳定。

汽车灯具的故障诊断与排除方法在驾驶汽车过程中，灯具故障可能会给行车安全带来很大的隐患。

因此，了解汽车灯具故障的诊断与排除方法非常重要。

本文将为您介绍几种常见的汽车灯具故障，并提供相应的解决方案。

一、大灯故障1. 大灯无法点亮如果发现大灯无法点亮，首先检查灯泡是否损坏或者熔断。

如果灯泡没问题，可能是电路故障或者继电器故障。

需要检查灯具的连接线路以及继电器的工作状态，如有必要，更换灯具或继电器。

2. 大灯光束调节失效大灯光束调节失效可能导致灯光过强或者过弱，给其他车辆带来困扰。

这种情况通常是由于调节装置损坏引起的。

如果发现光束调节失效，需要检查调节装置的工作状态，并及时维修或更换。

3. 大灯漏光大灯漏光一般是由于灯罩密封不良或者灯泡不合适导致的。

检查灯罩是否有破损或者松动，并确保灯泡与灯具的匹配性。

二、雾灯故障1. 雾灯无法点亮如果雾灯无法点亮，可先检查雾灯灯泡是否损坏或者熔断。

如果灯泡正常，可能是电路故障或者雾灯开关故障。

需要检查灯具的连接线路和开关状态，如有必要，更换开关或维修电路。

2. 雾灯闪烁如果发现雾灯在使用过程中闪烁，一般是由于灯泡与灯具接触不良或者电源电压不稳定引起的。

检查灯泡与灯具的连接是否牢固，并检查电源电压是否正常。

3. 雾灯调节失效雾灯调节失效会导致灯光过强或者过弱，影响行车安全。

如果发现这种情况，需要检查调节装置的工作状态，并及时修理或更换。

三、示宽灯故障1. 示宽灯无法点亮示宽灯无法点亮可能是由于灯泡损坏或者熔断。

如果灯泡正常，需要检查电路故障或者灯具连接线路。

如有必要，更换灯泡或修理电路。

2. 示宽灯闪烁示宽灯在使用过程中出现闪烁可能是由于电源电压不稳定或者灯泡与灯具接触不良造成的。

检查电源电压是否正常，并确保灯泡与灯具的连接良好。

3. 示宽灯过暗或过亮示宽灯过暗或过亮可能是由于灯泡功率不匹配或者电路故障引起的。

检查灯泡的功率并确保与车辆要求相符，如有必要，更换合适的灯泡。

前照灯变光机构故障的检查方法照灯作为一种常见的照明设备，经常用于道路、建筑物和车辆的照明。

然而，由于长时间的使用或不当的维护，照灯的变光机构可能会出现故障。

本文将介绍以前常用的照灯变光机构故障的检查方法。

1. 检查电源和电路连接：首先，我们需要检查照灯的电源和电路连接是否正常。

可以使用电压表或测试笔来检查电源电压是否稳定，以及电路连接是否松动或损坏。

2. 检查灯泡和灯罩：然后，我们需要检查照灯的灯泡和灯罩是否完好。

可以用手触摸灯泡是否有明显的破损或黑色烧焦的痕迹，同时检查灯罩是否有裂纹或损坏。

3. 检查变光机构传动装置：接下来，我们需要检查照灯的变光机构传动装置是否正常。

可以打开照灯外壳，观察传动装置是否有松动、卡住或损坏的情况。

4. 检查变光机构调节装置：随后，我们需要检查照灯的变光机构调节装置是否正常。

可以通过旋转或移动调节装置，观察灯光的变化是否符合预期。

5. 检查变光机构驱动电机：然后，我们需要检查照灯的变光机构驱动电机是否正常工作。

可以通过观察电机的运转情况，听取是否有异常噪音，以及观察变光机构是否能够正常移动来判断电机是否故障。

6. 检查变光机构传感器：接着，我们需要检查照灯的变光机构传感器是否正常。

可以使用手动遮挡传感器，观察灯光的变化是否能够被传感器正确感知。

7. 检查控制系统：最后，我们还需要检查照灯的控制系统是否正常。

可以检查控制系统的电路板、开关、按钮等是否有损坏或松动的情况。

总结起来，以前照灯变光机构故障的检查方法主要包括检查电源和电路连接、灯泡和灯罩、变光机构传动装置、变光机构调节装置、变光机构驱动电机、变光机构传感器以及控制系统。

通过逐一检查这些部件，我们可以及时发现并解决照灯变光机构的故障，确保照灯的正常使用。

实训任务-前照灯电路的检测一、实训内容及目的(1) 根据原理分析前照灯的故障原因；(2) 掌握前照灯的检测方法(3) 掌握排除故障的方法二、实训器材和用具1.扳手、旋具、胶带、万用表。

2.汽车一辆。

三、实训注意事项灯光系统的线路分布广、距离长，与其他系统相比插头或线路较容易出现故障。

四、实训操作步骤、系统的检测汽车灯光设备的常见故障有:灯不亮、灯光暗淡及忽明忽暗等。

这些故障一般是由于灯丝烧断、线路连接不良以及各种开关和继电器失效等原因造成的。

判断上述故障须在蓄电池存电量充足、其它电气设备工作正常的状态下进行。

通常可采用万用表检测法、试灯法、试火法和电源短接法诊断。

根据现代汽车的电路特点，总结如下：(1). 单独一个灯泡不亮的原因是此灯泡损坏或插头和线路出现断路故障。

(2). 一个灯种全不亮的原因是此线路的保险、继电器、开关故障。

(3). 灯泡暗淡或者忽明忽暗的原因是线路接触不良。

根据以上分析，汽车灯光故障的检查步骤如下：汽车灯光故障的检测步骤１.检查保险现代汽车上大都设两个以上的保险盒。

通常一个安装在发动机舱中，另一个安装在驾驶舱脚踏板上方，车型不同灯光保险所处的位置也不同。

一般我们可以通过车辆使用说明书、维修资料或者保险丝盒罩内侧的保险的索引信息准确的找到灯光保险进行检查，如图5-15 所示。

保险盒罩内一般都写有保险索引信息找到保险，观察保险是否断裂，或用万用表阻值档测量。

检查中，不仅要查看保险是否被熔断，还要查出被熔断的原因。

如果某灯保险频繁熔断或一开灯便熔断保险，多为该灯线路有短路之处。

检查时，拆下该灯上的连接，用导线一端接熔断盒，另一端接该灯火线试验。

如果灯光亮度正常，保险完好；表明保险盒至该灯问的连接导线有短路之处。

如果熔断盒正常下也有正常电压，则进行下一步检查。

保险的检测2.检查灯光继电器灯光继电器不能正常工作:应检查是否有下述故障:接线有错误，线圈短路、断路，触点烧损或接线松动，一般常规检测是万用表检测，在紧急的情况下可以暂时将继电器B（30）端子和L（87）端子短接起来，观察前照灯是否点亮，如亮可以证明继电器的功率电路都正常，再将B端子和SW（86）端子短接，能点亮为灯光开关故障，还不能点亮多为继电器故障。

汽车照明系统故障排查汽车照明系统是车辆行驶安全的重要保障之一。

然而，由于长时间使用、磨损和其他因素，照明系统故障时有发生。

本文将针对汽车照明系统故障进行详细分析，并提供一些排查解决方法。

一、前大灯无法点亮1. 检查电源线路：首先，检查前大灯的电源线路是否接触良好。

排查电源线路故障需要使用万用表检测电流是否稳定，在相应位置使用万用表测量电压。

2. 检查灯泡：若电源线路未发现问题，则需检查灯泡是否损坏。

可以将其他正常工作的灯泡进行更换，如果点亮，则说明原有灯泡损坏，需要更换。

3. 确认开关故障：如果灯泡更换后仍然无法点亮，可能是开关故障。

检查开关是否接触良好，是否有松动或损坏的情况。

如有需要，更换开关即可解决问题。

二、前照灯光暗淡1. 检查电源电压：前照灯光暗淡可能是由于电源电压不稳定引起。

使用万用表测量前照灯的电压，若电压低于标准值，可能是电瓶老化或电源线路接触不良所致。

2. 检查灯泡：若电源电压正常，则需检查前照灯对应的灯泡是否损坏。

使用万用表测量灯泡的阻值，如果超出正常范围，灯泡需要更换。

3. 清洁灯罩：有时前照灯光暗淡是因为灯罩上积聚了污垢和灰尘。

使用清洁剂和软布清洁灯罩，恢复灯光亮度。

三、闪烁或频繁熄灭1. 检查电源电压：检查电源电压是否稳定，若电压不稳定，可能是电瓶老化或充电故障引起。

拆卸电瓶检测其电量和整体状况，如有必要，请及时更换。

2. 检查灯泡接触问题：频繁闪烁或熄灭可能是由于灯泡接触不良引起。

检查灯泡的接触情况，如果发现接触不良，可清理接触点或更换新的灯泡。

3. 检查灯罩连接：灯罩连接不好也会导致照明系统闪烁或频繁熄灭。

确保灯罩与车体连接稳固，如有松动情况，重新固定即可。

四、倒车灯无法点亮1. 检查倒车灯开关：首先检查倒车灯开关是否正常工作，并确保开关接触良好。

如发现问题，请及时更换。

2. 检查倒车灯灯泡：若开关工作正常，则需检查倒车灯的灯泡是否损坏。

使用万用表测量灯泡的阻值，如超出正常范围，灯泡需更换。
