(主体)砼结构实体检验实施方案

保障性住房（姚坊）一期工程结构实体检验方案编制单位：福建远方建设有限公司一、说明依据《混凝土结构工程施工质量验收规范》GB50204-2015的要求，对涉及到结构安全的重要部位应进行结构实体检验，承担结构实体检验的试验室应具有相应的资质。

根据杭保障性住房（姚坊）一期工程特点，为认真对待本次基础及主体结构实体检验，特制定本检验方案。

具体检测内容为：1、混凝土强度、钢筋保护层厚度，层高，楼板厚度；以及工程合同约定的项目，当工程合同无特别约定时，对混凝土强度的检验，应以在混凝土浇筑地点制备并与结构实体同条件养护的试件强度为依据。

砖砌分项中的砌体砂浆饱满度、砌体垂直度、表面平整度、水平灰缝平直度、十皮灰缝水平厚度、楼（顶）面标高、洞口（后塞口）尺寸、轴线开间。

二、工程概况本工程地质勘察工作由福建磐基岩土工程勘察有限公司勘察，建筑面积:总建筑面积15634.139m2。

建筑高度：7#、9#、11#、12#、13#、15#/16#楼建筑高度均为18.25m，为二类高层建筑。

层数：7#、9#、11#、12#、13#、15#、16#建筑层数均为地上5层。

层高：7#、9#、11#、13#、15#、16#楼一层的高度均为2.19m，2~5层的高度均为3m；12#楼一层的高度为5.19m，2~5层的高度均为3m。

1、混凝土结构设计强度等级：2、钢筋保护层设计厚度：三、实体检验（一）混凝土分项（GB50204——2002）：1、混凝土强度检验1）混凝土标准养护试件的取样及留置规定：①每拌制100盘且不超过100M3的同配合比的混凝土，取样不得少于一次；②每个工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；③当一次连续浇筑超过1000M3时，同一配合比的混凝土每200M3取样不得少于一次；④每一楼层、同一配合比的混凝土，取样不得少于一次；⑤每次应至少留置一组标准养护试件，指导模板拆除的同条件养护试件的留置组数应根据实际需要确定。

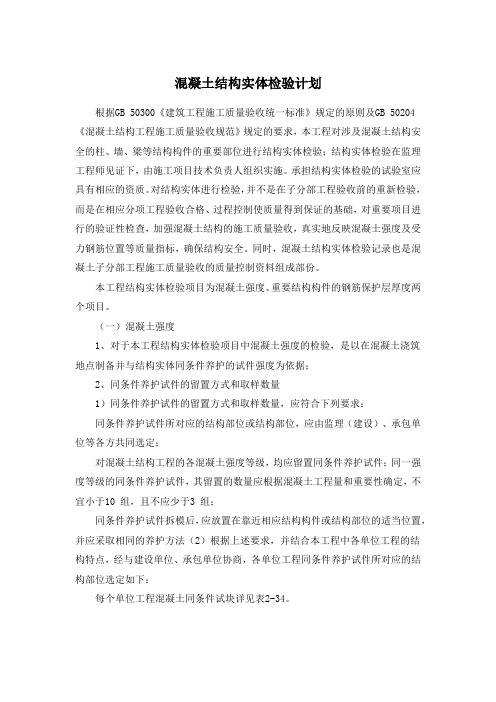

混凝土结构实体检验计划根据GB 50300《建筑工程施工质量验收统一标准》规定的原则及GB 50204《混凝土结构工程施工质量验收规范》规定的要求，本工程对涉及混凝土结构安全的柱、墙、梁等结构构件的重要部位进行结构实体检验；结构实体检验在监理工程师见证下，由施工项目技术负责人组织实施。

承担结构实体检验的试验室应具有相应的资质。

对结构实体进行检验，并不是在子分部工程验收前的重新检验，而是在相应分项工程验收合格、过程控制使质量得到保证的基础，对重要项目进行的验证性检查，加强混凝土结构的施工质量验收，真实地反映混凝土强度及受力钢筋位置等质量指标，确保结构安全。

同时，混凝土结构实体检验记录也是混凝土子分部工程施工质量验收的质量控制资料组成部份。

本工程结构实体检验项目为混凝土强度、重要结构构件的钢筋保护层厚度两个项目。

（一）混凝土强度1、对于本工程结构实体检验项目中混凝土强度的检验，是以在混凝土浇筑地点制备并与结构实体同条件养护的试件强度为依据；2、同条件养护试件的留置方式和取样数量1）同条件养护试件的留置方式和取样数量，应符合下列要求：同条件养护试件所对应的结构部位或结构部位，应由监理（建设）、承包单位等各方共同选定；对混凝土结构工程的各混凝土强度等级，均应留置同条件养护试件；同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程量和重要性确定，不宜小于10 组，且不应少于3 组；同条件养护试件拆模后，应放置在靠近相应结构构件或结构部位的适当位置，并应采取相同的养护方法（2）根据上述要求，并结合本工程中各单位工程的结构特点，经与建设单位、承包单位协商，各单位工程同条件养护试件所对应的结构部位选定如下：每个单位工程混凝土同条件试块详见表2-34。

2）主体混凝土同条件试块取样部位表3）同条件养护试件应在达到等效养护龄期时进行强度试验。

等效养护龄期应根据同条件养护试件强度与在标准养护条件下28D 龄期试件强度相等的原则确定。

1.主体结构实体检测方案1.1钢筋原材料检查产品合格证、出厂检验报告和进场复验报告。

1.2钢筋电弧焊接头以300件同类型接头作为一批，在不超过二楼层中300个同牌号钢筋、同型式接头作为一批。

不足一批时按一批计算。

从每批接头中随机切取3个接头做拉伸试验。

1.3水泥水泥进场时对其品种、级别、包装出厂日期进行检查，对其强度、安定性及其他必要的性能指标进行复验。

按同一生产厂家、同一级别、同一品种、同一批号且连续进场的水泥，袋装200t为一批，每批抽样一次。

检查产品合格证、出厂检验报告和进场复验报告。

1.4混凝土1.4.1取样1 用于检查结构构件混凝土强度的试件，在混凝土浇筑地点随机抽取。

2 一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样一次。

3 同一楼层，同一配合比的混凝土，取样一次。

4 每次取样至少留置一组标准养护试件。

5 结构实体检验用同条件养护试件留置方式和取样数量：5.1. 同条件养护试件所对应的结构构件或结构部位，由监理（建设）、现场项目部等各方共同选定。

5.2. 对混凝土结构工程中的各混凝土强度等级，均留置同条件养护试件。

5.3. 同一强度等级的同条件养护试件，其留置的数量根据混凝土工程量和重要性确定，不少于10组。

5.4. 同条件养护试件拆模后，放置在靠近相应结构构件或结构部位的适当位置，并采取相同的养护方法。

6 同条件自然养护试件的等效养护龄期及相应的试件强度代表值，根据当地的气温和养护条件，按下列规定确定：6.1. 同条件养护试件达到等效养护龄期时进行强度试验。

等效养护龄期根据同条件养护试件强度与标准养护条件下28d龄期试件强度相等的原则确定。

6.2. 等效养护龄期可取按日平均温度逐日累计达到600℃•d时所对应的龄期，0℃及以下的龄期不计入；等效养护龄期不小于14d，不大于60d。

6.3. 同条件养护试件的强度代表值根据强度试验结果按现行国家标准《混凝土强度检验评定标准》GBJ107的规定确定后，乘折算系数取用；折算系数取为1.10，根据当地试验统计结果作适当调整。

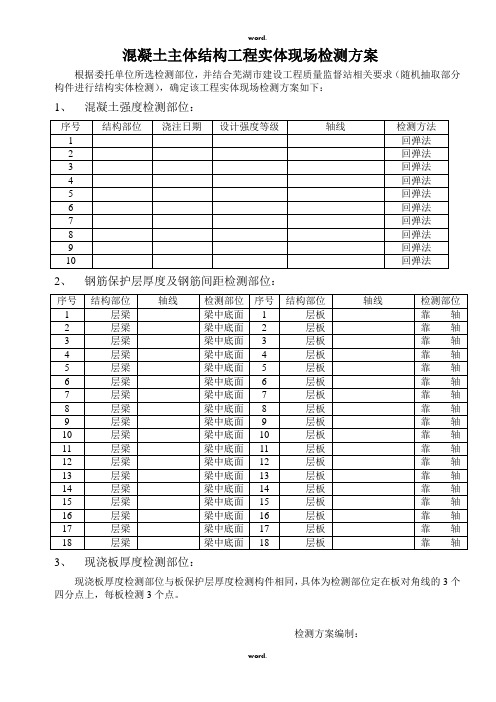

混凝土主体结构工程实体现场检测方案
根据委托单位所选检测部位，并结合芜湖市建设工程质量监督站相关要求（随机抽取部分构件进行结构实体检测），确定该工程实体现场检测方案如下：
1、混凝土强度检测部位：
2、钢筋保护层厚度及钢筋间距检测部位：
3、现浇板厚度检测部位：
现浇板厚度检测部位与板保护层厚度检测构件相同，具体为检测部位定在板对角线的3个四分点上，每板检测3个点。

检测方案编制：
年月日最新文件---------------- 仅供参考--------------------已改成word文本--------------------- 方便更改。

砼实体工程检测方案一、检测目的砼实体工程的质量直接关系到工程的安全和持久性，因此对砼实体的质量进行检测是非常重要的。

检测的目的在于全面了解砼实体的质量、结构和性能，为工程施工和使用提供可靠的数据支持。

二、检测内容1. 砼材料质量检测砼材料质量检测包括砂、石、水泥等原材料的质量检测。

对于砂、石材料，需要进行颗粒分析、含泥量检测、坚固度检测等，以确定其质量是否符合设计要求。

对于水泥材料，需要进行强度检测、凝结时间检测、比表面积检测等，以确定其质量是否符合设计要求。

2. 砼配合比检测砼的配合比直接影响砼的力学性能和耐久性能。

配合比检测主要包括原材料用量检测、水灰比检测、配合比强度检测等。

通过配合比检测，可以确认砼的配合比是否符合设计要求，并对施工过程进行指导。

3. 砼搅拌坍落度检测砼搅拌坍落度是指砼在搅拌后的坍落度，是衡量砼流动性和可泵性的重要指标。

搅拌坍落度检测主要包括使用标准坍落度筛进行坍落度检测，以确定砼的流动性和可泵性是否符合设计要求。

4. 砼抗压强度检测砼的抗压强度是衡量砼力学性能的重要指标，对于不同的工程要求，抗压强度也有不同的要求。

抗压强度检测主要包括使用标准试块进行抗压强度试验，以确认砼的抗压强度是否符合设计要求。

5. 砼渗透性检测砼的渗透性直接关系到砼的耐久性能，对于地下结构、水工建筑等工程，砼的渗透性更是一个重要指标。

渗透性检测主要包括使用标准渗透性试验进行检测，以确定砼的渗透性是否符合设计要求。

6. 砼结构缺陷检测砼结构缺陷包括裂缝、空鼓、漏渗等，这些缺陷会直接影响砼结构的使用性能和安全性能。

结构缺陷检测主要包括外表观检测和仪器检测，以确定砼结构是否存在缺陷，并为后续维护提供数据支持。

三、检测方法1. 砼材料质量检测方法砂、石等材料的质量检测主要通过颗粒分析仪、含泥量仪、坚固度仪等进行检测，水泥材料的质量检测主要通过强度检测仪、凝结时间仪、比表面积仪等进行检测。

2. 砼配合比检测方法砼的配合比检测主要通过实验室模拟进行，根据实际需要确定砂、石、水泥的用量和水灰比，以获得最佳的配合比。

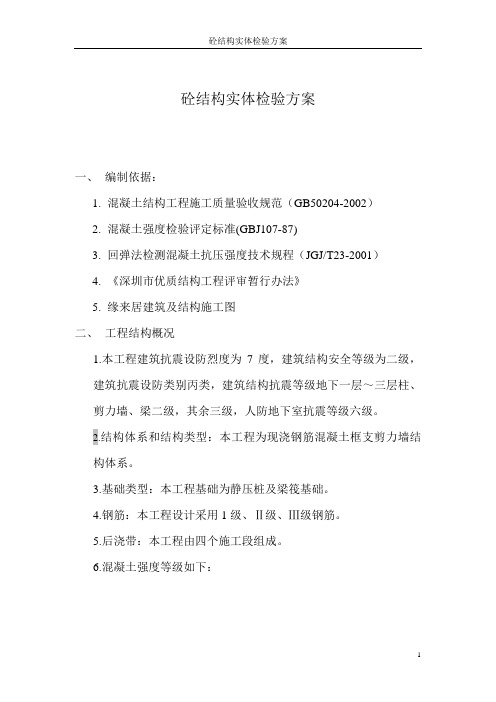

砼结构实体检验方案一、编制依据：1.混凝土结构工程施工质量验收规范（GB50204-2002）2.混凝土强度检验评定标准(GBJ107-87)3.回弹法检测混凝土抗压强度技术规程（JGJ/T23-2001）4.《深圳市优质结构工程评审暂行办法》5.缘来居建筑及结构施工图二、工程结构概况1.本工程建筑抗震设防烈度为7度，建筑结构安全等级为二级，建筑抗震设防类别丙类，建筑结构抗震等级地下一层～三层柱、剪力墙、梁二级，其余三级，人防地下室抗震等级六级。

2.结构体系和结构类型：本工程为现浇钢筋混凝土框支剪力墙结构体系。

3.基础类型：本工程基础为静压桩及梁筏基础。

4.钢筋：本工程设计采用1级、Ⅱ级、Ⅲ级钢筋。

5.后浇带：本工程由四个施工段组成。

6.混凝土强度等级如下：基础顶-二层C45三层-六层C40墙柱七-十二层C35地下室十三层-屋顶C30及塔楼地下室外基础顶-顶板C30墙及内墙梁板底板-四层C30五层-屋顶C25承台基C30础梁构造柱C25过梁C20基础垫层C15水箱C30,S62.3钢筋1.钢筋采用热轧钢筋：HPB235：fy=210N/mm2，HRB335:fy=360N/mm2及HRB400（用于梁纵向受力钢筋）：fy=360N/mm2.2.采用普通电弧焊接头时，E43系列用于焊接HPB235钢筋，E50系列用于焊接HRB335钢筋，E55系列用于焊接HRB400钢筋，焊接质量符合国家规范的要求。

3.直径d≥22的纵向受力钢筋的连接采用机械连接。

三、砼结构实体检验组织机构项目部成立以项目经理王志高为组长，项目副经理梅号军，项目技术负责人侯连伟为副组长，专职质检员、各专业工程师为组员的砼结构实体检验组织机构，具体组织机构人员如下：组长：王志高副组长：梅号军、侯连伟组员：陈兴源洪彬余真理廖成君安景隆四.砼结构实体检验项目：4.1砼结构实体检验内容：本工程结构实体检测内容：本工程结构实体检测内容根据《砼结构工程施工质量验收规范》（GB50204-2002）和合同约定，包括砼强度、钢筋保护层厚度、砼强度回弹检测等。

目录一、结构实体检验的目的 (2)二、结构实体检测实施 (3)1、砼强度检测 (3)2、钢筋保护层检测 (3)3、楼板厚度检测 (3)结构实体检验方案一、结构实体检验的目的结构实体检验是《砼结构工程施工质量验收规范》（GB50204-2002）中新增的内容，是在相应分项工程验收合格、过程控制使质量得到保证的基础上，对重要项目进行的验证检查，其目的是为了加强砼结构的施工质量验收，真实的反映砼强度及受力钢筋位置等质量指标，确保结构安全。

二、结构实体检验实施结构实体检验应在监理工程师（建设单位项目专业技术负责人）见证下，由施工项目技术负责人组织实施。

项目主体工程的结构实体检验内容及要求如下：1、砼强度检测:砼强度检测应以在砼浇筑地点制备并与结构实体同条件养护的试件强度为依据。

并在已浇筑完成的结构上进行抽芯或回弹检测。

(1)同条件养护试件的留置方式、取样数量及等效养护龄期的确定应符合下列要求：○1同条件养护试件所对应的结构构件或结构部位，应由监理、施工等各方共同选定，各种砼强度等级均应留置同条件养护试件。

○2同一强度等级的同条件试件，留置数量应根据砼的工程量和重要性来确定，不宜少于10组，且不应少于3组。

同条件养护试件应放置在靠近相应结构构件或结构部位的适当位置，并应采取相同的养护方法。

○3同条件养护试件应在达到等效养护龄期时进行强度实验，其等效养护龄期应根据同条件养护试件强度与在标准养护条件下28天龄期试件强度相等的原则确定。

○4同条件养护试件强度试验结果应区别于标准养护试件试验结果单独进行汇总、数理统计（见附表一、二）。

(2)浇筑完成的砼结构，应根据砼强度等级不同，进行砼回弹实测与抽芯检测并填表（附表三）。

2、钢筋保护层检测:钢筋保护层厚度的检测，可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损方法进行校准。

本工程采用非破损的方法进行检验,填写检验结果记录(附表四)。

(1)钢筋保护层厚度检测的结构部位和构件数量应符合下列要求：○1钢筋保护层的厚度检测的部位，应由监理、施工各方根据结构构件的重要性共同选定。

目录混凝土结构实体质量检测方案 1一、编制依据 1二、工程概况 11、工程简介 12、结构体系 14、楼板厚度 25、受力钢筋的混凝土保护层厚度 2三、结构实体检验的抽样方法和检测数量 21、混凝土强度检验 22、钢筋保护层厚度检验 33、楼板厚度检测 44、钢筋检验 55、截面尺寸检验 6四、结构实体检验的实施 6混凝土结构实体质量检测方案一、编制依据1、《建筑工程施工质量验收统一标准》（GB50300-2001）2、《混凝土结构工程施工质量验收规范》（GB50204-2002）3、《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）4、《钻芯法检测混凝土强度技术规程》（CECS03:2007）5、《混凝土强度检验评定标准》（GBJ107-87）6、顺德深业城二期工程工程设计图纸7、顺德区建筑工程质量安全监督站相关文件二、工程概况1、工程简介顺德深业城二期C区37#38#39#40#41#42#塔楼工程位于顺德北滘105国道林港北路南侧。

37#38#39#40#塔楼为地下1层，高度5.35 m，地上23层，首层高度5.0 m，二层以上标准层高度为3.1 m，楼层23层，建筑高度73.2 m（屋顶高度）；41#塔楼为地下1层，高度5.55 m，首层高度5.0 m，二层以上标准层高度为3.1 m，楼层25层，建筑高度79.4 m（屋顶高度）；42#塔楼为地下1层，高度5.35 m，首层高度5.0 m，二层以上标准层高度为3.1 m，楼层29层，建筑高度91.8m （屋顶高度）。

占地面积20174.90 m2，总建筑面积60779.29 m2。

2、结构体系本工程直径6～8的钢筋采用HPB235钢筋，直径10～14的采用HRB335钢筋，直径16～40的采用HRB400钢筋。

3、各部位混凝土强度等级4、楼板厚度首层板厚多为160mm，中间层板厚多为为100mm；屋面板厚为120mm，地下室底板厚300mm。

混凝土结构实体检验实施细则公司各单位：现将“混凝土结构实体检验实施细则”印发给你们请认真执行。

混凝土结构实体检验是施工企业保证结构工程质量和安全的重要自控手段，其检验数据是工程技术资料的重要组成部分。

根据《混凝土结构工程施工质量验收规范》（GB50204-2002）对混凝土结构实体检验的规定，以及成都市建设委员会《关于加强混凝土工程结构实体检验的通知》(成建委发[2005]760号)的要求，未进行混凝土结构实体检验的不得进行子分部工程的质量验收，技术保证资料视为不齐全。

为此，特制定此实施细则，希望各单位认真贯彻实施。

一、检验范围及原则1、公司在成都市行政区范围内建设的所有建筑工程；2、实体检验一般应道循以下原则：⑴、基础、主体结构的主要受力结构构件；⑵、现场检查中发现有质量缺陷的结构构件（结构构件包括砼梁、板、墙、柱等）。

二、检验内容1、混凝土强度；2、钢筋的数量、位置和保护层厚度等；3、工程合同约定的检验项目，必要时可检验其他项目。

三、混凝土实体检验要求混凝土强度检验可采用混凝土浇筑地点制作与结构实体同条件养护的试件强度，也可采用非破损的检测数据，即回弹法检测；钢筋数量、位置和保护层厚度的检验可采用非破损的方法，即扫描法检测。

混凝土结构实体检验应在监理工程师见证下由施工单位具体实施。

具体的操作实施按照《混凝土结构工程施工质量验收规范》（GB50204-2002）执行。

（一）混凝土强度检验1．对混凝土结构工程中的各强度等级混凝土(圈梁、构造柱等除外)，均应留置同条件养护试件。

同条件养护试件所对应的结构构件或结构部位，应由监理（建设）、施工等方共同选定。

2．对混凝土结构工程中的各强度等级混凝土（C55、C60及以上参照“回弹法检测高强混凝土技术规程”Q/JY17-2000企业标准执行），均应进行回弹检测。

3．同一强度等级的同条件养护试件的留置数量应根据工程量和重要性确定，不宜少于10组，且不应小于3组。

台州利滋－玫瑰湾工程混凝土实体检测方案浙江方晨建设工程有限公司台州利滋－玫瑰湾项目部二00九年九月十五日目录第一章混凝土结构实体检验方案第二章钢筋保护层厚度检验方案混凝土结构实体检验方案为进一步加强建设工程施工质量的全面管理，强化结构工程质量控制，根据《混凝土结构施工及验收规范》等有关规定，结合项目部的实际，应加强施工现场的试件制作和养护，按有关于结构实体检验的要求进行实施。

特拟定本方案。

一、各项质量制度及规范引导：1、工程的混凝土均为商品砼，在确保质量、数量要求的情况下，在施工许可证落实后，该单位必须提供有关要求的基础上，应按有关规范及流程进行施工以保证各项验收指标的实现。

2、严格按《混凝土结构工程施工及验收规范》（GB50204-2002）指定的要求进行钢筋安装、混凝土施工及试块的留置。

3、对涉及混凝土结构安全的重要部位应进行结构实体检验。

结构实体检验应在监理工程师（建设单位项目专业技术负责人）见证下，由施工单位项目技术负责人组织实施。

承担结构实体检验的试验室应具有相应的资质。

4、结构实体检验的内容按要求分为：包括混凝土强度、钢筋保护层厚度（第二节）5、对混凝土强度的检验以在混凝土浇筑地点制备并与结构实体同条件养护的试件强度为依据。

混凝土强度检验用同条件养护试件的留置、养护和强度代表值将严格按《混凝土结构工程施工及验收规范》（GB50204-2002）中附录D的规定进行留置、检测、验算。

6、对混凝土强度的检验，采用非破损法，即按现行有关标准的规定进行试块的留置、送检和验算。

7、当同条件养护试件强度的检验结果以符合现行国家标准《混凝土强度检验评定标准》GBJ 107的规定时，混凝土强度判为合格。

二、现场浇混凝土试件同条件养护实施要求：1、根据《混凝土结构工程施工质量验收规范》的规定，现浇混凝土结构实体检验，用同条件养护试件强度检验；2、同条件养护试件所对应的结构构件或结构部位，由监理（建设）、施工单位各方共同选定的部位为：对地下室（按后浇带分为6区块）为：对1#~7#楼为：对圈梁及构造柱每一楼层留置一组C25试块；楼地面每楼层留置一组C20细石混凝土试块。
