单缸圆锥破

单缸液压圆锥破碎机主要零部件及说明1. 引言嘿，朋友们！今天咱们要聊聊单缸液压圆锥破碎机，听起来挺复杂对吧？其实，这家伙就像个巨无霸的“榨汁机”，专门用来处理那些硬得像石头的矿石。

它能把这些矿石碾压得稀巴烂，真是个了不起的角色。

让我们一起深入探讨一下它的主要零部件，看看它是怎么运作的吧！2. 主要零部件2.1 机壳首先，得说说机壳。

它就像这台机器的“外衣”，把所有的部件包裹得严严实实，保护着内部的“宝贝”。

机壳一般是用高强度钢材制作的，结实得像铁桶，能抵挡住矿石带来的冲击力。

想想看，碰上一块大石头，它可得稳稳地承受住，不然可就得“崩溃”了。

2.2 破碎头接着要说的是破碎头，这可是整个机器的核心部分。

它就像战斗中的武器，负责直接“攻击”那些顽固的矿石。

破碎头的形状就像个大锤子，转动的时候能施加巨大的压力，简直就是“势不可挡”。

当它挥舞起来，那真是风驰电掣，让人忍不住想为它呐喊加油！2.3 主轴再来聊聊主轴。

这个家伙负责将动力传递到破碎头，简直是个“幕后英雄”。

没有它，破碎头就无法运作，整个机器也就无法正常“发威”。

主轴通常是由高强度钢制造的，强度和韧性都是杠杠的，就像一个强壮的小伙子，能扛起重任，毫不费力。

3. 液压系统3.1 液压缸说到液压系统，咱们必须提到液压缸。

它就像机器的“心脏”，负责调节破碎头的上下运动。

想象一下，液压缸像个有耐心的舞者，轻轻地推动破碎头，让它在矿石上施展“绝技”。

通过调节压力，液压缸能让破碎头在不同的工作条件下保持最佳状态，真是个“聪明”的家伙！3.2 控制系统最后，要说说控制系统。

这个系统就像机器的大脑，负责控制整个操作过程。

通过各种传感器和控制面板，操作员能够随时掌握机器的运行状态，简直是无所不能！在这个系统的帮助下，破碎机能高效运作，不会出现意外情况，保障了生产的顺利进行。

4. 小结好了，朋友们，今天咱们就聊到这里。

单缸液压圆锥破碎机的每个零部件都是精密设计的，彼此配合得天衣无缝，让整个机器发挥出巨大的破碎能力。

圆锥破在破碎机中属于技术含量较高的品类，造价也相对较高，相应的圆锥破的出料质量非常高，备受主要砂石骨料企业的青睐，那么在挑选圆锥破时，有单缸圆锥破和多缸圆锥破可选，那么到底哪款设备更适合你呢？别着急，记住这三点，帮你快速区分单缸圆锥破和多缸圆锥破。

一、在破碎效果上
单缸液压圆锥破的中碎效果好，通过能力大。

而多缸液压圆锥破细碎效果更好，细粒物料含量高。

二、在生产能力上
破碎软矿石和风化矿石时，单缸液压圆锥破能够实现较大的通过量，而在破碎中硬、高硬矿石时，多缸液压圆锥破的表现则更加突出。

一般而言，硬度越硬，两者的破碎表现差别就越大。

三、在维护保养上
单缸圆锥破结构简单，故障率低，生产成本低，运行也更加稳定。

多缸圆锥
破的所有零件都可以从顶部或侧面拆装和维护，日常更换更加方便。

实际上，单缸和多缸圆锥破都属于高性能破碎机。

相比单缸，多缸圆锥破在结构性能、维修保养这些等面更占优势，但价格也会偏高一些。

具体如何选择，您可以综合考虑以上的这些因素。

设备简介IntroductionThe company's new high-capacity HD series single-cylinder hydraulic cone crusher is widely used in construction, mining, building materials, metallurgy, water conservancy and other fields due to its high performance, high efficiency, high reliability and high cost performance. Changed the concept of fine crushing, using advanced laminating crushing technology to make the broken particles fine and uniform. High degree of automation, suitable eccentricity, through the discharge opening and automatic uniform feeding setting, the raw material is in the specially designed crushing cavity, and the layer is compressed and broken.本公司新型高产能的HD 系列单缸液压圆锥破碎机由于其高性能、高效益、可靠性强、性价比高，广泛用于建筑、矿山、建材、冶金、水利等领域。

改变了细碎破碎的概念，采用先进的层压破碎技术，使破碎颗粒细小均匀。

自动化程度高，合适的偏心距，通过排料口及自动均匀的给料设定，原料在特殊设计的破碎腔内，得到层状压缩破碎。

SINGLE CYLINDER HYDRAULIC CONE CRUSHERHD单缸液压圆锥破碎机定锥衬板破碎壁止推盘架体护板传动部摩擦盘架体护板Body PlateTcone linerBroken WallPush DiscBody guardDriveFriction disk盖帽主轴躯体防尘圈架体衬套偏心套主轴衬套柱塞Block a shot上部轴承Upper bearingsPrinciple axisBodyDust ringBody BushingEccentric sleeveSpindle BushingPlunger结构组成Structural Composition1.特殊的破碎腔型、合理的偏心量，理想的摆频及层压缩破碎带来更高的产量，更大的破碎比，更优的粒形。

单缸圆锥破碎机技术参数在矿山机械这个领域，单缸圆锥破碎机可是个大明星。

咱们今天就来聊聊它的技术参数，让大家对它有个清晰的了解。

别担心，这不是枯燥的技术文档，而是带点儿幽默的轻松读物，保证让你边笑边涨知识！1. 单缸圆锥破碎机简介1.1 什么是单缸圆锥破碎机？单缸圆锥破碎机，听起来是不是很有科技感？其实，它就是一款利用圆锥形破碎锥来进行物料破碎的机械。

简单说，就是把大块的矿石或石料压得小小的，方便后续处理。

这玩意儿的外形像个倒立的圆锥，真是酷炫又实用。

咱们可以把它想象成一个超级大的榨汁机，只不过它榨出的不是果汁，而是小小的石块。

1.2 为什么单缸圆锥破碎机这么受欢迎？这得从它的优点说起。

单缸圆锥破碎机结构简单，操作方便，维护也比多缸圆锥破碎机要省心。

就像你家里的洗衣机，按个按钮就能洗衣服，这破碎机也是按个按钮就能搞定石料。

而且，它的破碎效果好，能把大块石料粉得细腻又均匀，就像磨粉机一样，堪称石料界的“美味调料”。

2. 技术参数详解2.1 破碎腔的尺寸和形状单缸圆锥破碎机的破碎腔设计得相当讲究。

腔体的尺寸和形状直接影响到破碎效果。

它的破碎腔有点像牛奶泡沫一样柔软，而且空间设计得非常合理。

这样，不管是大块还是小块石料，都能在腔体内被高效破碎。

而且，破碎腔的设计可以调节，满足不同石料的需求，真是灵活得像个“多才多艺”的明星。

2.2 给料粒度和排料粒度你知道吗？单缸圆锥破碎机的给料粒度通常在150500毫米之间，这样的范围让它对大部分石料都能驾轻就熟。

排料粒度则可以调节，一般来说，可以从10到40毫米。

简单来说，给料粒度越大，它就能处理越大的石料。

而排料粒度的调节，就像你在做菜时加点盐和胡椒，控制石料的细度，使得产品达到理想的效果。

3. 性能指标与应用3.1 破碎能力与功率破碎能力，就是这台机器能处理多少石料。

单缸圆锥破碎机的破碎能力可不小，通常能达到几十吨到几百吨每小时。

功率方面，通常在75300千瓦之间。

单缸液压圆锥破碎机用途：圆锥破广泛应用于矿山、水泥厂、砂石行业中，用于中、细破碎压强在360兆帕以下的各种矿山岩石，如铁矿石、有色金属矿石、玄武岩、花岗石、石灰岩、沙岩、鹅卵石等。

圆锥破碎机工作原理：方特远圆锥破碎机采用的是物料分层选择破碎。

破碎腔填满给料，物料在破碎腔中承受全方位的挤压、剪切和揉搓后起到破碎、和自碎目的，使破碎腔壁避免了直接接触,有效的防止衬板互相磨损，以及避免物料被金属污染物的污染，从而使该机的易损易耗件的程度降低，有效延长了耐磨件的使用寿命，破碎比是其它同类设备的一倍以上。

液压圆锥破碎机优势和特点：1.破碎比大、生产效率高方特远圆锥破碎机的破碎比率增多，产品粒度随意性很强，大小可任意调节。

圆锥破的破碎力与该机的偏心静力矩及转速有着一定的关系。

调节破碎腔的间隙，可很方便地调节所需的破碎比2.应用灵活，适用性强方特远FTCH/CS系列圆锥破碎机的设计特点在于使破碎机发挥出更好性能以适用于各种破碎工艺：从中碎到细碎，从固定式破碎场到移动式破碎站。

FTCH/CS系列圆锥破碎机允许在同一主机结构上更换不同的破碎腔型，满足不同生产情况的要求。

3.易损件消耗少，运行成本低方特远FTCH/CS系列圆锥破碎机破碎腔型采用了优化设计，衬板均匀磨损，磨耗成本更低，将维修费用降低到更低限度，一般使用寿命可提高35%以上。

4.先进的自动化控制方特远自动控制装置已成为FTCH/CS系列圆锥破碎机的主要特点。

液压调整系统提供了安全保护和排矿口设置的调整功能，同时也可以提供自动过载保护，是不可破碎物料安全通过后主轴自动恢复原位。

自动控制系统全程监控破碎机的运行状况，并自动记录生产数据和破碎机性能，提供设备的运行曲线，提高了信息记录能力。

5.层压破碎，粒形优良方特远FTCH/CS系列圆锥破碎机，采用并实现了层压破碎：颗粒的破碎不仅发生在颗粒与衬板之间，而且还发生在颗粒与颗粒之间。

颗粒之间相互挤压，扁平长条状的颗粒延其薄弱断面折断，每个岩石颗粒在破碎腔型中得到多次破碎。

单缸圆锥破碎机参数单缸圆锥破碎机（Single-cylinder cone crusher）是一种常用的岩石破碎设备，广泛应用于矿山、冶金、建筑、化工、水泥以及其他工业部门。

本文将详细介绍单缸圆锥破碎机的参数以及其工作原理、结构特点和应用领域。

一、单缸圆锥破碎机的工作原理单缸圆锥破碎机的工作原理类似于多缸圆锥破碎机，其主要是通过电机驱动轴上的圆锥体进行旋转，从而实现对岩石的破碎和细化。

工作时，岩石由进料口进入破碎腔，由于圆锥体的旋转，岩石在破碎腔内不断受到压力和冲击力的作用，逐渐被破碎成较小的颗粒。

最后，破碎的颗粒通过排料口排出，完成整个破碎过程。

二、单缸圆锥破碎机的结构特点1.主机部件：单缸圆锥破碎机主要由机架、传动系统、壳体、排料系统和润滑系统等组成。

这些部件均经过精心设计，具有结构紧凑、重量轻、操作方便等特点。

2.进料口和排料口：单缸圆锥破碎机的进料口和排料口的尺寸可以根据用户要求进行调整，以实现对不同粒度的岩石进行破碎和排放。

3.破碎腔：单缸圆锥破碎机的破碎腔采用特殊的几何结构设计，可以有效地提高破碎效率和产量。

同时，破碎腔内覆有耐磨材料，延长了破碎腔的使用寿命。

4.传动系统：单缸圆锥破碎机采用齿轮传动，具有结构简单、传动效率高的特点。

同时，传动系统还配备了电机频率变化器，可以根据破碎物料的不同特性进行调节。

5.润滑系统：单缸圆锥破碎机的润滑系统采用自动润滑方式，可以有效地保证设备的运行稳定性和寿命。

三、单缸圆锥破碎机的参数1.处理能力：单缸圆锥破碎机的处理能力是指单位时间内可以处理的岩石量，通常以吨/小时（t/h）为单位。

不同型号和规格的单缸圆锥破碎机的处理能力不同，一般在50t/h到1500t/h之间。

2.功率：单缸圆锥破碎机的功率是指破碎机所需的电动机功率，通常以千瓦（kW）为单位。

同样，不同型号和规格的单缸圆锥破碎机的功率也不同，一般在55kW到400kW之间。

3. 放砂口调整范围：单缸圆锥破碎机的放砂口调整范围是指可以调节的排料口尺寸范围。

单缸圆锥破碎机维护简单，通过量大，多缸圆锥破碎机粒型相对好一些。

多缸液压圆锥破的主轴固定在下机架底座上，偏心总成套在主轴上，在小齿轮传动总成驱动下绕主轴转动。

动锥总成通过球面瓦置于主轴顶端，在偏心总成带动下摆动。

调整环置于下机架上，通过周边液压缸与下机架底座相连。

定锥总成与调整环螺纹配合，在液压马达驱动下调整排矿口或更换衬板，动作完成后锁紧缸锁紧。

多缸圆锥破在破碎时，破碎力通过主轴调整环和周边液压缸传到下机架底座，主轴承受压绕应力，整个主机架不受拉应力。

在周边液压缸拉力的作用下，主机架承受的应力也是压应力，并且其值为周边液压缸向下拉力合力减去破碎负荷力，所以下机架侧壁在破碎工作时受力反而变小。

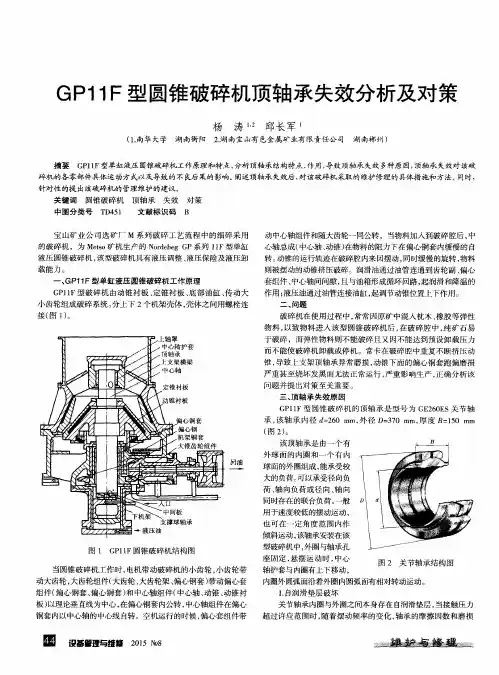

单缸液压圆锥破只有一个液压活塞，位于主轴底部，可设置一个恒定的油压，来保障设备的正常工作。

在设备遇到过铁或强硬岩时，液压缸能够起到一个缓冲作用，发挥出过载保护的能力。

发生过铁时，液压缸缸体内的油部分会被压如安全气囊，过铁排除后，可自动恢复。

单缸圆锥破结构虽不似多缸圆锥破那么精密，但相比弹簧圆锥破、复合圆锥破的构件还是要多出许多。

单缸圆锥破的主轴也颇具特色，成阶梯状，而动锥正好套在主轴上，随主轴上下移动，实现扎破壁间隙的调整。

相比单缸圆锥破，主轴固定式液压HP型和MP型圆锥破的破碎力大、破碎频率高、坡度缓，破碎产品成品率和粉矿含量高。

一、成品粒形优异多缸液压圆锥破碎机通过采用粒间层压原理设计的特殊破碎腔及与之相匹配的转速，取代传统的单颗粒破碎原理，实现对物料的选择性破碎，显著提高了产品细料比例和立方体含量，极大程度上减少了针片状物料。

二、破碎力度大多缸液压圆锥破碎机在设计中采用固定主轴、小球面轴互等的优化结构，使液压圆锥破碎机的额定功率和通过能力大大提高，提高了破碎比的同时，也使得该多缸液压圆锥破碎机的生产效率有了很大的提升。

三、耐磨性高所有部件均采用高锰钢制作，如破碎壁、轧臼壁等，加之破碎腔型的改变和层压破碎时料层的保护，大大降低多缸液压圆锥破碎机的磨耗，一般使用寿命相比老式圆锥破提高35%-82%。

本科毕业设计（论文）题目：单缸液压圆锥破碎机学号：094812620姓名：徐聪班级： 09机自A3 专业：机械制造及自动化学院：机电学院入学时间：2009 指导教师：姜馨日期： 2013年4月23 日毕业设计（论文）独创性声明本人所呈交的毕业论文是在指导教师指导下进行的工作及取得的成果。

除文中已经注明的内容外，本论文不包含其他个人已经发表或撰写过的研究成果。

对本文的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。

作者签名：日期：单缸液压圆锥破碎机摘要国内使用的圆锥破碎机类型很多,但常见的还是传统的单缸液压圆锥破碎机。

单缸液压圆锥破碎机的出现已有80多年的历史,经过人们长期的实践和不断完善与改进,其结构型式和机构参数日臻合理, 结构简单、制造容易、工作可靠、维修方便，故在冶金、矿山、建材、化工、煤炭等行业使用非常广泛。

随着现代化的发展，各工业部门对破碎石的需求进一步增长，研究单缸液压圆锥破碎机具有很重要的意义。

本毕业设计主要是为满足生产需求：给矿宽度：285(mm)；最吨/而研大给矿尺寸：240(mm)；最大过铁尺寸：100(mm)；产量：425~210时究的。

主要进行单缸液压圆锥破碎机的零部件设计与计算，各种工作参数的选择，单缸液压圆锥破碎机的改造等。

关键词:单缸液压圆锥破碎机；改造；设计；Single-cylinder Hydraulic Cone CrusherABSTRACTThe domestic use jaw type breaker type are very many,But common traditional duplicate pendulum Single-cylinder Hydraulic Cone Crusher. The duplicate pendulum jaw type breaker appearance had more than 140 years history,And consummates and the improvement unceasingly after the people long-term practice,Its structure pattern and the organization parameter are day by day reasonable, The structure simple, the manufacture is easy, the work reliably, the service convenient, therefore in profession use and so on the metallurgy, mine, building materials, chemical industry, coal is extremely widespread. Along with the modernized development, various industry sector further grows to the broken crushed stone demand, studies the duplicate pendulum Single-cylinder Hydraulic Cone Crusher to have the very vital significance. This graduation project mainly is for meets the production need:Feed head size: 285mm; Discharge hole size:240mm; Feeding block greatest size:100mm; Output:210～425t/h.Mainly studies the duplicate pendulum Single-cylinder Hydraulic Cone Crusher the movement analysis, V belt choice, the analysis which the Single-cylinder Hydraulic Cone Crusher, the toothed rack wears, each kind of operational parameter choice, operating mechanism optimization.Key words: Single-cylinder Hydraulic Cone Crusher; Transformation;design；目录1 绪论 (1)1.1研究的目的和意义 (2)1.2单缸液压圆锥式破碎机的组成和国内发展与现状 (3)1.2.1单缸液压圆锥式破碎机的组成 (3)1.2.2国内圆锥破碎机的发展 (4)1.2.3国产单缸液压圆锥破碎机的现状 (6)1.3基本结构和工作原理 (8)1.3.1基本结构 (8)1.3.2工作原理 (14)1.4对破碎机的要求 (15)1.5圆锥破碎机的操作与维护 (16)1.5.1圆锥破碎机的操作规程 (16)1.5.2圆锥破碎机的使用和维护 (18)2 主要参数的设定 (23)3 电动机的选择 (24)3.1电动机的容量 (24)3.2选择电动机的型号 (24)4 技术性能参数 (26)5 圆锥式破碎机零部件的设计和计算 (27)5.1齿轮的设计和计算 (27)5.2锥衬套的计算 (30)5.3液压破碎机摩擦盘的计算 (32)5.4弹簧的设计 (33)6 PYYB-1628型单缸液压油圆锥式破碎机的改进 (35)6.1技术改造 (35)6.1.1烧套故障原因 (35)6.1.2改造方案优化 (36)6.1.3经济效益 (37)7 结论 (38)致谢 (39)参考文献 (40)单缸液压圆锥破碎机1 绪论在中国国内的铁矿石品位一般在百分之一二十的较多，以华北地区（内蒙古、河北、山西、河北）为例，多数的矿区铁矿石的品位在20%以下。

1、按保持破碎力的方式分类：有弹簧型与液压型2种，液压型又分为多缸型与底部单缸型，也有顶部单缸型，但较少见。

2、按运动的支承结构分类：有滑动轴承型、滚动轴承型和混合型3种圆锥破。

3、按躯体回转速度分类：有低速、中速和高速3种。

4、按主轴的结构分类：有主轴固定与主轴转动2种。

以上结构的差异，决定了圆锥破碎机的不同性能。

其他的结构不同，如排矿口的调整方式、润滑油的密封方式等，虽然也影响设备的使用，但是对性能的影响小。

单缸液压圆锥破碎机其主要技术特点是：陡锥（55°~60°），通过能力大，破碎比大；中速（传动轴转速500r/min左右），破碎力较小，液压系统压力为3MPa左右，排料较粗（相当于闭边排矿口规格的细料粒度百分比40%~50%）。

国内的单缸圆锥破碎机大多沿用美卓或山特的设计风格，在细节上有较大区别，山特单缸圆锥破进料大，产量大，但是加工精度也要求高。

固定轴多缸高速圆锥破碎机其主要技术特点是：缓锥（45°~50°），高速（传动轴转速750r/min左右），破碎力较大（液压系统压力为17MPa 以上）；排料细（相当于闭边排矿口规格的细料粒度百分比75%~80%）；通过量较大。

由于转速高，故磨损快，密封件易损坏，而碗形支撑较高，要求系统85%以上满腔给料。

转动轴多缸中速圆锥破碎机它也是一种多缸圆锥破碎机，液压系统压力为13MPa左右，破碎力较大，采用滑动轴承支承，主轴类似于西蒙斯转动。

其碗形瓦支承在排矿口附近，不必要求85%以上满腔即可使用；中速运行，不仅密封可靠，而且易损件磨损慢。

相比同类型的高速多缸圆锥破碎机，其躯体底径大，故机器质量大，而处理能力相仿，但排矿口下的细料粒度百分比较低，为65%~70%。
