圆锥破碎机适用于冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎，根据破碎原理的不同和海量产品颗粒大小不同，又分为很多型号。圆锥破碎机破碎比大、效率高、能耗低，产品粒度均匀，适合中碎和细碎各种矿石，岩石。
随着矿山技术的不断发展，圆锥破碎机也分为好几种，按照种类包括弹簧圆锥破碎机、轧臼式圆锥破、液压圆锥破碎机以及复合圆锥破碎机4大类；按照型号分为普通的PY圆锥破碎机、西蒙斯圆锥破碎机、复合圆锥破碎机、标准液压圆锥破碎机、单缸液压圆锥破碎机以及多缸液压圆锥破碎机等诸多型号。液压式破碎机是在消化吸收了各国具有80年代国际先进水平的各类型圆锥破碎机的基础上研制成的。它与传统的圆锥破碎机的结构在设计上显然不同，并集中了迄今为止已知各类型圆锥破碎机的主要优点。它适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。
根据破碎设备工厂店的资料显示，圆锥破碎机结构简介：圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统。

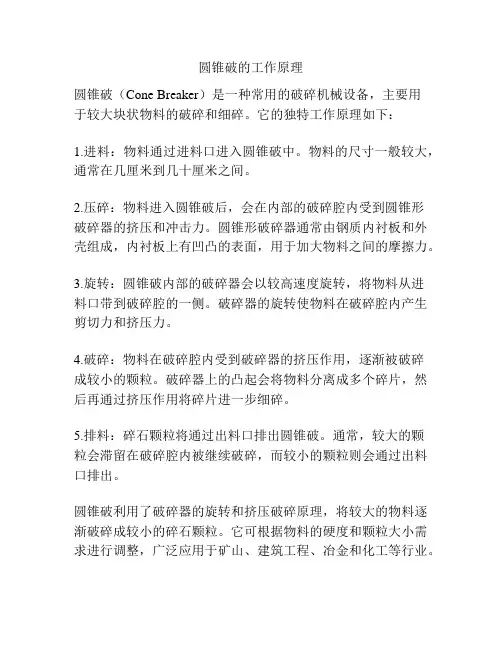

圆锥破碎机工作原理：在圆锥破碎机的工作过程中，电动机通过传动装置带动偏心套旋转，动锥在偏心轴套的迫动下做旋转摆动，动锥靠近静锥的区段即成为破碎腔，物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时，该处已破碎至要求粒度的物料在自身重力作用下下落，从锥底排出。
根据粉碎设备工厂店内数据显示，圆锥破碎机中无论是访问量，咨询量还是采购量最多的都是弹簧圆锥破碎机，那么弹簧圆锥破碎机到底有什么特点呢？
弹簧圆锥破碎机性能特点：
1. 增大偏心距，提高处理能力，增大功率，提高破碎细度;
2. 关键部件采用高强度材质，适当增加重量，可靠性更好;
3. 衬板加厚，延长寿命，产量和粉矿含量高，产品料度较均匀;
4. 物料夹在两锥体之间，受到挤压、弯曲和剪切作用，破碎较容易，动力消耗较低;
5. 动锥连续转动，物料的破碎过程和卸料过程沿工作表面交替连续进行，生产率高。
弹簧圆锥破碎机分粗碎弹簧圆锥破碎机、中碎弹簧圆锥破碎机和细碎弹簧圆锥破碎机三种。其中粗碎用弹簧圆锥破碎机又叫旋回式破碎机；中碎弹簧圆锥破碎机为标准型圆锥破碎机；细碎圆锥破碎机又叫短头型圆锥破碎机或者叫“圆磨”。
圆锥破碎机的发展前景：
矿山开力度逐渐加大，人工或机械对有利用价值的天然矿物资源的开采，最关键的是矿石破碎，加工成品矿石用于冶金、建筑、化工等多种行业。随着国家建设扩大内需，基础设施建设加大，于是对砂石料及相关破碎机械需求剧增，圆锥破碎的市场前景广阔。
圆锥破碎机是一种先进的大功率、大破碎比、高生产率的液压式破碎机。使用范围比较广泛，特别用在超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。圆锥破碎机由架体、调整装置、调整套、破碎锥、传动和偏心套等主要部分及电气、润滑等辅助部分组成。该机分为粗碎圆锥破碎机（粗破）、中碎圆锥破碎机（中破）和细碎圆锥破碎机（细破）三种，圆锥破碎机，适用于破碎中等以上硬度的各种矿石和岩石。圆锥破碎具有更大的作业效率和破碎能力，有助于提高经济的持续发展和进步。该机的优点设计，及其优越性能是圆锥破碎在破碎行业有非常大的应用前景的根本原因所在。我国圆锥破碎械制造行业市场非常广泛，包括矿山、建筑、水利、冶金、煤矿和玻璃等各个行业。如果您想采购圆锥破碎机，粉碎设备工厂店是您最佳的选择，没有之一。在我国最重要的应用领域是水泥行业、铺路和矿山，应用在这几个行业的破碎各约占整个行业的31%左右。
h t t p : / / w w w . t w z g j x . c o m / p r o d u c t / y z p s j . h t m l 弹簧圆锥破碎机说明及参数 一、用途 弹簧圆锥破碎机广泛应用在冶金工业、建筑工业、化学工业及矽酸盐厂业中。适用于破碎中等以上硬度的各种矿石和岩石，如：铁矿石、铜矿石、石灰石、石英、花岗岩、砂岩等。 二、技术性能 三、外形图
h t t p : / / w w w . t w z g j x . c o m / p r o d u c t / y z p s j . h t m l 四、机器的结构和组成 1、弹簧圆锥破碎机工作时，电动机通过弹性联轴器，传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥心线在偏心套的适动下做旋摆运动。使破碎壁和轧臼壁时而靠近，时而远离，矿石在破碎腔内不断的受到积压与冲击，而被破碎。 2、弹簧圆锥破碎机由机架、传动轴、偏心套、碗型轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性联轴器、润滑、电器等部分组成。 五、机器的试车 （一）空运转试验 1、弹簧圆锥破碎机启动前，要检查主要连接处紧固情况，用手转动该机至少使偏心套转动2-3圈，应灵活、无卡住现象，方可开车。 2、启动前，先开动油泵，直到各润滑点得到润滑油后，方可开动弹簧圆锥破碎机。 3、空运转试验连续运转不得少于2小时。 4、空运转试验应符合下列要求： （1）破碎圆锥绕其中心线自转的转数不得超过15r/min. （2）锥齿轮不得有周期性的噪音。 （3）给油压力应在0.08-0.15Mpa范围内。 （4）回油温度不得超过50°。 （5）试验后，拆卸时弹簧圆锥破碎机各摩擦部分不应发生贴铜、烧伤和磨损等现象。 5、假如破碎圆锥转数产生不良现象，应当立即停车，进行检查修正。同事检查给油量，然后重新试验。 6、锥齿轮如有周期性噪音，必须检查锥齿轮的正确性，并检查锥齿轮间隙。 （二）负荷试验 1、空运转试验合格后，方可进行负荷试验。 2、负荷试验应连续进行24~48小时。 3、负荷试验开始进行先加入少量的矿石，然后逐渐增加到满载。 4、负荷试验应符合下列要求。 六、机器的维护 1、弹簧圆锥破碎机工作时，应注意的事项。 （1）矿石必须给在分配盘的中间，不准将矿石直接给如破碎腔内，否则将使机器过载和衬板磨损不均匀。正确的给矿条件：矿石被分配盘均匀的分散在破碎腔内。给的矿石不能高于扎臼壁的水平面。（2）最大给矿块尺寸不得等于给矿口尺寸，否则将使产量降低和衬板发生不正常磨损，有时会卡住上部引起主轴上端折断等事故。 （3）不准负荷启动，负荷启动定会造成事故。
破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多行业的破碎作业。常用的破碎机械有颚式破碎机、反击式破碎机、旋回破碎机、圆锥式破碎机、辊式破碎机、锤式破碎机和立轴冲击式破碎机等几种。 颚式破碎机 是利用两颚板对物料的挤压和弯曲作用，粗碎或中碎各种硬度物料的破碎机械。其破碎机构由固定颚板和可动颚板组成，当两颚板靠近时物料即被破碎，当两颚板离开时小于排料口的料块由底部排出。它的破碎动作是间歇进行的。这种破碎机因有结构简单、工作可靠和能破碎坚硬物料等优点而被广泛应用于选矿、建筑材料、硅酸盐和陶瓷等工业部门。 到二十20世纪80年代，每小时破碎800吨物料的大型颚式破碎机的给料粒度已达1800毫米左右。常用的颚式破碎机有双肘板的和单肘板的两种。前者在工作时动颚只作简单的圆弧摆动，故又称简单摆动颚式破碎机；后者在作圆弧摆动的同时还作上下运动，故又称复杂摆动颚式破碎机。 另外，为满足不同排料粒度的要求和补偿颚板的磨损，还增设了排料口调整装置，通常是在肘板座与后机架之间加放调整垫片或楔铁。但为了避免因更换断损零件而影响生产，也可采用液压装置来实现保险和调整。有的颚式破碎机还直接采用液压传动来驱动动颚板，以完成物料的破碎动作。这两类采用液压传动装置的颚式破碎机，常统称为液压颚式破碎机。 旋回式破碎机 是利用破碎锥在壳体内锥腔中的旋回运动，对物料产生挤压、劈裂和弯曲作用，粗碎各种硬度的矿石或岩石的大型破碎机械。装有破碎锥的主轴的上端支承在横粱中部的衬套内，其下端则置于轴套的偏心孔中。轴套转动时，破碎锥绕机器中心线作偏心旋回运动它的破碎动作是连续进行的，故工作效率高于颚式破碎机。到70年代初期，大型旋回破碎机每小时已能处理物料5000吨，最大给料直径可达2000毫米。 旋回破碎机用两种方式实现排料口的调整和过载保险：一是采用机械方式，其主轴上端有调整螺母，旋转调整螺帽，破碎锥即可下降或上升，使排料口随之变大或变小，超载时，靠切断传动皮带轮上的保险销以实现保险；第二种是采用液压方式的液压旋回破碎机，其主轴座落在液压缸内的柱塞上，改变柱塞下的液压油体积就可以改变破碎锥的上下位置，从而改变排料口的大小。超载时，主轴向下的压力增大，迫使柱塞下的液压油进入液压传动系统中的蓄能器，使破碎锥随之下降以增大排料口，排出随物料进入破碎腔的非破碎物(铁器、木块等)以实现保险。 圆锥式破碎机 的工作原理与旋回破碎机相同，但仅适用于中碎或细碎作业的破碎机械。中、细碎作业的排料粒度的均匀性一般比粗碎作业要求的高，因此，在破碎腔的下部须设置一段平行区，同时，还须加快破碎锥的旋回速度，以便物料在平行区内受到一次以上的挤压。 中细碎作业的破碎比较粗碎作业的大，故其破碎后的松散体积就有较大的增加。为防止破碎腔可能因此引起阻塞，在不增大排料口以保证所需的排料粒度的前提下，必须通过增大破碎锥下部的直径来增大总的排料截面。 圆锥破碎机的排料口较小，混入给料中的非破碎物更易导致事故，且因中、细碎作业对排料粒度要求严格，听说立式冲击式破碎机。必须在衬板磨损后及时调整排料口，因而圆锥破碎机的保险和调整装置较之粗碎作业更为必要。 西蒙式弹簧保险圆锥破碎机超载时，锥形壳体迫使弹簧压缩而使其自身升高，以便增大排料口，排出非破碎物。排料口的调整靠调整套来进行，转动固装着壳体的调整套即可借助其外圆上的螺纹来带动壳体上升或下降，以改变排料口的大小。液压圆锥破碎机的保险和调整方式与液压旋回破碎机的相同。
1 绪论 引言 随着社会的进步，原材料消耗不断增加，导致富矿资源日益枯竭，矿石品位日趋贫化。以我国冶金矿山为例，铁矿石平均品位31%、锰矿石品位22%。绝大多数的原矿需要破碎和选矿处理后才能成为炉料。破磨作业是选矿的龙头，也是能耗、钢耗的大户。因此，节能、降耗是破磨设备研究的主题，“多碎少磨”是节能、降耗的重要措施，其关键问题是降低破碎产品的最终粒度。圆锥破碎机的生产效率高，排料粒度小而均匀，可将矿岩从350mm破碎到10mm以下的不同级别颗粒，可以满足入磨粒度的需要，成为金属矿山选矿厂的主要破碎设备。 破碎机的发展与人类社会的进步和科学技术的水平密切相关。随着科学技术的发展，各学科间相互渗透，各行业间相互交流，广泛使用新结构、新材料、新工艺，目前破碎机正向着大型、高效、可靠、节能、降耗和自动化方向发展。 历史发展 圆锥破碎机诞生于20世纪初叶。弹簧式圆锥破碎机是由美国密尔沃基城西蒙斯（Symons）兄弟二人研制的，故称之为西蒙斯圆锥破碎机。其结构为主轴插入偏心套，用偏心套驱动动锥衬板，从而使矿岩在破碎腔内不断地遭到挤压和弯曲而破碎。破碎效果差，振动大，弹簧易损坏。用大型螺旋套调整排矿口大小，调整困难，过载保护用弹簧组，可靠性差。多年来，虽然不断改进，结果日趋完善，但其工作原理和基本构造变化不大。 20世纪40年代末，美国Allis Chalmers公司首先推出底部单缸液压圆锥破碎机，是在旋回式破碎机基础上发展起来的陡锥破碎机。该机采用液压技术，实现了液压调整排矿口和过载保护，简化了破碎机结构，减轻了重量，提高了使用性能。 20世纪50-60年代，法国Dragon公司的子公司Babbitless公司和日本神户制钢有限公司等推出上部单缸、周边单缸液压圆锥破碎机。 20世纪70-80年代，美国Allis Chalmers公司在底部单缸液压圆锥破碎机的基础上推出高能液压圆锥破碎机；Nordberg公司推出旋盘式圆锥破碎机，适用于中硬物料的破碎，其给料粒度小，偏心距小，破碎力不大。之后，相继又推出超重型短头圆锥破碎
1、圆锥破碎机工作原理 圆锥破碎机工作时，电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥，完成破碎和排料。支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。中鑫圆锥式破碎机在不可破异物通过破碎腔或因某种原因机器超载时，圆锥式破碎机弹簧保险系统实现保险，圆锥式破碎机排矿口增大。异物从圆锥破碎机破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥式破碎机机器恢复正常工作。破碎腔表面铺有耐磨高锰钢衬板。排矿口大小采用液压或手动进行调整。 2、圆锥式破碎机工作原理图 3、圆锥碎石机性能特点 1.破碎力大、效率高、处理量高、动作成本低、调整方便、实用经济 2.零件选材与结构设计合理，使用寿命长 3.破碎产品的粒度均匀，减少了循环负荷 4.密封采用润滑脂密封，避免了给水及排水系统堵塞 4、圆锥破碎机技术参数：
型 号 破碎头 底部直 径(mm) 最大进 料料度 (mm) 出料调 整范围 (mm) 破碎产 量(t/h) 电机 功率 (KW) 偏心轴 转速 (r/min) 重量 (t) 外形尺寸(mm) PYB600 600 75 12-25 40 30 356 5 2234×1370×1675 PYD600 600 40 2-13 12-23 30 356 5.5 2234×1370×1675 PYB900 900 115 15-50 50-90 55 333 11.2 2692×1640×2350 PYZ900 900 60 5-20 20-65 55 333 11.2 2692×1640×2350 PYD900 900 50 3-13 15-50 55 333 11.3 2692×1640×2350 5、圆锥破碎机结构组成
摘要 本课题主要是对圆锥破碎机的设计和计算，对现有的圆锥破碎机进行某些方面的改进，使设计的圆锥破碎机能更好的实现功能。 本课题主要对一些本设计的关键机构的设计做了介绍，设计结构的工作原理经行了简单的解释。结合设计任务的要求，对结构的尺寸做出具体的设计。设计过程要充分的考虑到零件的加工、机构的强度，同时也要考虑到机器制造的成本，争取设计出合乎实际的机器。本说明书还对本课题国内外研究现状及其发展趋势做了一些介绍，同时经行了简单的经济性分析，力求对本课题有更加深入的了解。 经过了大量的设计与计算，最终设计出圆锥破碎机。设计的方式主要是通过对比仿照经行的，利用查到的一些关于圆锥破碎机的资料经行设计，对于一些结构进行新的设计和计算。 关键词：圆锥破碎机破碎矿石
Abstract The main task of this object is about cone crusher design and calculation, make some improvements to the existing cone crusher and make the cone crusher functions to achieve better functionality. This design manual make some describ on the design of the key institutions,and do some explanation about working principle on the design https://www.doczj.com/doc/4e8627037.html,bination the design tasks, make specific design on the size of the structure. Machining, body strength must take into account on the Design process, while also taking into account the cost of machine, it is Necessary for designed the realistic machine. This design manual also make some describ about the subject of research status and development trend,and make some simple economic analysis, in order to strive a more in-depth on the subject of understanding. After a great deal of design and calculation, the cone crusherhas been designed. The mainiy way of design is through comparing, use some information about the cone crusher to design,and also make some new designs and calculations on some structure. key words: cone crusher crushing ore
弹簧圆锥破碎机使用说明参考事 项 弹簧圆锥破碎机使用说明参考，包括结构、试车、维护、 故障等
目录?一、用途 ?二、结构和组成 ?三、试车 ?1、空运转试验 ?2、负荷试验 ?四、维护 ?五、操作规程 ?六、故障、原因及消除方法?七、附属工具 ?八、易损件
一、用途?弹簧圆锥破碎机广泛 应用在冶金工业、建 筑工业、化学工业及 矽酸盐厂业中。适用 于破碎中等以上硬度 的各种矿石和岩石， 如：铁矿石、铜矿石、 石灰石、石英、花岗 岩、砂岩等。
二、结构和组成 ?1、特沃重工弹簧圆锥破碎机工作时，电动机通过弹性联轴器，传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥心线在偏心套的适动下做旋摆运动。使破碎壁和轧臼壁时而靠近，时而远离，矿石在破碎腔内不断的受到积压与冲击，而被破碎。?2、弹簧圆锥破碎机由机架、传动轴、偏心套、碗型轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性联轴器、润滑、电器等部分组成。
?一、空运转试验 ?1、弹簧圆锥破碎机启动前，要检查主要连接处紧固情况，用手转动该机至少使偏心套转动2-3圈，应灵活、无卡住现象，方可开车。 ?2、启动前，先开动油泵，直到各润滑点得到润滑油后，方可开动弹簧圆锥破碎机。可参考https://www.doczj.com/doc/4e8627037.html,/product/yzpsj.html ?3、空运转试验连续运转不得少于2小时。 ?4、空运转试验应符合下列要求： ?（1）破碎圆锥绕其中心线自转的转数不得超过15r/min. ?（2）锥齿轮不得有周期性的噪音。 ?（3）给油压力应在0.08-0.15Mpa范围内。 ?（4）回油温度不得超过50°。 ?（5）试验后，拆卸时弹簧圆锥破碎机各摩擦部分不应发生贴铜、烧伤和磨损等现象。 ?5、假如破碎圆锥转数产生不良现象，应当立即停车，进行检查修正。同事检查给油量，然后重新试验。 ?6、锥齿轮如有周期性噪音，必须检查锥齿轮的正确性，并检查锥齿轮间隙。
摘要 (Ⅰ) ABSTRACT (Ⅱ) 1 绪论 (1) 1.1引言 (1) 1.2发展历史 (2) 1.3应用效果 (3) 2 双齿辊破碎机总体设计方案 (4) 2.1辊式破碎机的类型 (4) 2.2双齿辊破碎机的工作原理 (4) 2.3双齿辊破碎机的基本构造 (5) 3 力能参数计算 (6) 3.1双齿辊破碎机的生产能力 (6) 3.2电动机的选择 (7) 3.2.1电动机型号的选择7 3.2.2电动机的功率选择7 3.3联轴器的选择与校核 (8) 3.3.1联轴器类型的选择8 3.3.2联轴器的安全校核8 4 减速器的基本设计 (10) 4.1总体设计方案 (10) 4.2减速器传动比的分配 (10) 4.3齿轮的设计 (12) 4.3.1高速级传动齿轮的设计12 4.3.2按齿面接触强度设计12 4.3.3按齿根弯曲强度设计12 4.3.4各级齿轮传动12
5 主要零部件的设计和校核 (19) 5.1主轴的材料 (19) 5.2轴的结构设计 (19) 5.2.1主轴的功率P、转速n和转矩T19 5.2.2轴的最小直径的确定19 5.2.3轴的结构设计20 5.3主轴受力分析与计算 (21) 5.3.1主轴的受力分析22 5.3.2主轴力的计算22 5.3.3主轴弯矩、扭矩的计算24 5.4主轴的安全校核 (26) 5.4.1主轴的强度校核26 5.4.2精确校核轴的疲劳强度27 5.5轴承的安全校核 (27) 5.6齿轮的校核 (29) 5.6.1齿面接触强度校核29 5.6.2齿根弯曲强度校核30 6 系统润滑 (32) 6.1电动机的校核 (32) 6.2润滑方法 (33) 6.3润滑剂的种类 (33) 6.4破碎机润滑剂的选择特点 (34) 6.5润滑方式的选择 (34) 6.5.1减速器的润滑34 6.5.2万向联轴器的润滑34 6.5.3其余零部件的润滑35 7 设备的经济技术分析 (36) 7.1设备的环保措施 (36)
1、圆锥破碎机介绍： 圆锥破碎机广泛用于矿山行业、冶金行业、建筑行业、筑路行业、化学行业及硅酸盐行业，适用于破碎坚硬与中硬矿石及岩石，如铁矿石、石灰石、铜矿石、石英、花岗岩、砂岩等。 2、圆锥破碎机结构： 圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成. 3、圆锥破碎机产品
4、圆锥破碎机工作原理： 圆锥破碎机工作时，电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥，完成破碎和排料。支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。 圆锥破碎机在不可破异物通过破碎腔或因某种原因机器超载时，圆锥破碎机弹簧保险系统实现保险，圆锥破碎机排矿口增大。异物从圆锥破碎机破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥破碎机机器恢复正常工作。破碎腔表面铺有耐磨高锰钢衬板。排矿口大小采用液压或手动进行调整。
5、长城重工圆锥破碎机技术参数
P Y B 2200 2200 300 30-60 59-100 280-26 220 80 4622×3302×44 70 P Y Z 230 10-30 200-58 80 4622×3302×44 70 P Y D 100 5-15 120-34 81.4 4622×3302×44 70 6、液压圆锥破碎机 SMH系列液压圆锥破碎机简介： SMH 系列液压圆锥破碎机是经过吸收了当今世界先进破碎技术研制出的具有先进水平的圆锥破碎机，广泛应用于冶金、建筑、水电、交通、化工、建材工业中，适合破碎坚硬、中等硬度以上的各种矿石和岩石。SMH 系列液压圆锥破碎机是高性能圆锥破碎机，在设计中将转速、冲程以及破碎腔型进行了优化组合，使其实现了粒间层压破碎，显著提高了产量，产品形状也大为改善。
课程设计 GP200圆锥破碎机 结构参数和性能参数选择及计算 学院: 专业： 学生姓名： 学号 指导教师：
结构参数选择与计算 1.1 分矿盘与接矿漏斗 矿石从晃动的分矿盘落下时，不允许矿石直接落入给矿口中，而使其落到接矿漏斗上。分矿盘的高度，从它的顶面到动锥球面中心的距离，一般为400?600mm 。 对于中碎机，分矿盘与定锥形成的空间不应影响矿石进入给矿口，更不能产生大块矿石楔在此空间的现象 接矿漏口的锥角应按K 述要求确定；应使落到接矿漏斗 斜面上的矿石，能沿斜面顺利地滑到动锥上部的衬板上，其 下滑的速度足够使其越过张开的给矿口，然后调转方向缓慢 地滑向给矿口 1. 2给矿口与排矿口宽度 圆锥破碎机给矿M 的宽度B ，用动锥接近定锥时，两锥体 的上端距离表示。排矿口宽度b 用动锥靠近定锥时，两锥体的下端的距离表示。B 和b 的选择给矿和排矿粒度有关，一般情况下，B=（1.2?1.25）Dmax 给矿粒度Dmax 根据选矿流程 决定。 取B=220mm 排矿口宽度b 取决于所要求的产品粒度。对于每一种破 碎机，b 值都冇-定范围，以供破碎各种硬度矿石的需要。对 于不同硬度的矿石，其排矿的过大颗粒系数K= dmax/b(dmax 是产品的最大颗粒）不同。对中碎机来说，破碎硬矿石K=2.8?3.0、中硬矿石尺=2?2.2、软矿石K=1.6□因此设计与使用中碎机时，决定排矿口宽度，就必须考虑产品中过 大颗粒对细碎机给矿粒度的影响，这主要是中碎机一般不设检杳筛分。由于细碎机一般都有检査筛分，它的排矿口宽度 平常就等于所要求的产品粒度，而不必考虑产品的过大颗粒影响。 1.3 啮角 动锥与定锥衬板之间的夹角称为啮角，并用0α表示。它 的作用是保证破碎腔两衬板有效地咬住矿石，不许向上滑动。 给矿口处啮角，必须小于矿石与定锥衬板以及矿石与动锥衬板的摩擦角之和（下图） 啮角可按下式计算：)(0010γααα±-= 式中，“+”号用于计算开口边啮角；“－”号用于计算闭口边啮角。 啮角过太，矿石将在破碎腔内打滑，降低生产能力，增加衬板磨损和电能消耗；啮角过小，则破碎腔过长，增加破碎机的高度。通常啮角为21°≤ 0α ≤23°，max 0α =26°。
圆锥破碎机操作规程 一．开机前准备 1.检查圆锥排料口，要求按设备铭牌上的排料口范围调整。 2.检查圆锥腔内无物料，破碎壁和轧臼壁的磨损情况。 3.检查三角带张紧度，有无磨损和断裂情况。 4.检查保险缸活塞杆头的大螺帽是否旋紧。 5.提前加热稀油站和液压站。 6.检查齿轮油的粘膜是否正常，定期更换齿轮油。 7.检查稀油站制冷机的散热片是否清洗干净。 二．启动润滑站 1.检查油箱温度，低于16度禁止启动润滑泵。 2.油站电控箱面板上所有旋钮处于自动状态。 3.启动油泵通过调整供油阀和溢流阀调整供油压力，正常供 油压力为0.3-0.5Mpa。 4.观察双指针压力差表，压差大于0.1Mpa需要清洗过滤器。 5.观察回油流量是否正常。 三．检查液压站 1.检查锁紧压力，锁紧压力表为0Mpa 2.检查保险缸压力。保险杠正常压力为14-16.8Mpa.
四．启动破碎机 1.必须保证润滑泵运行10分钟以上，并且确保破碎腔中无 物料才能启动破碎机。 2.启动圆锥后观察空载电流是否正常。 五．投料运行 1.出料皮带输送机必须运行。 2.启动给料装置，给料应落在中心分布在四周均匀给料。 3.观察破碎机电流变化，最大平均电流不能超过电机额定电 流的85%。 4.观察稀油站供油温度的变化，供油温度大于46度时冷却 机自动投入运行温度低于38度时自动停止；供油温度大于55度时供油温度过高报警； 5.观察稀油站回油温度变化，回油温度大于60度时，回油 温度过高报警跳停主电动机。 6.观察稀油站供油压力变化，保持供油压力为0.4Mpa。 7.观察液压站保险缸压力变化，保持保险缸压力在 14Mpa-16.8Mpa之间。 8.观察圆锥排料口保证圆锥落料通畅。 六．破碎机的停止 1.首先停止给料装置，等破碎腔内物料排干净后停止破碎机 主电动机。 2.停止破碎机出料皮带输送机等。
圆锥破碎机主要参数选择 1．分矿盘与接矿漏斗 矿石从晃动的分矿盘落下时，不允许矿石直接落人给矿口中，而使其落到接矿漏斗上。分矿盘的高度，从它的顶面到动锥球面中心的距离，一般为400~650mm。 对于中碎机，分矿盘与定锥形成的空间不应影响矿石进入给矿口，更不能产生大块矿石楔在此空间的现象。 接矿漏斗的锥角按下述要求确定：应使落到接矿漏斗斜面上的矿石，能沿斜面顺利地滑到动锥上部的衬板上，其下滑的速度足够使其越过张开的给矿口，然后调转方向缓慢地滑向给矿口。 2. 给矿口与排矿口宽度 圆锥破碎机给矿口的宽度B，用动锥接近定锥时，两锥体的上端距离表示。排矿口宽度b，用动锥靠近定锥时，两锥体下端的距离表示。B和b的选择与给矿和排矿粒度有关，一般情况下，B= (1.2-1.25)D max。给矿粒度D max根据选矿流程决定。排矿口宽度b取决于所要求的产品粒度。对于每一种破碎机，b值都有一定范围，以供破碎各种硬度矿石的需要。对于不同硬度的矿石，其排矿的过大颗粒系数K= d max/b （d max是产品的最大颗粒）不同。对中碎机来说，破碎硬矿石时K =2.8-3.0、中硬矿石K=2-2.2、软矿石K=1.6。因此设计与使用中碎机时，决走排矿口宽度，就必须考虑产品中
过大颗粒对细碎机给矿粒度的影响，这主要是中碎机一般不设检查筛分。由于细碎机一般都有检查筛分，它的排矿口宽度平常就应等于所要求的产品粒度，而不必考虑产品的过大颗粒影响。 3.啮角 动锥与定锥衬板之间的夹角称为啮角，并用a0表示。它的作用是保证破碎腔两衬板有效地咬住矿石，不许向上滑动。 给矿口处啮角，必须小于矿石与定锥衬板以及矿石与动锥衬板的摩擦角之和如下图所示。 圆锥破的啮角 啮角过大，矿石将在破碎腔内打滑，降低生产能力，增加衬板磨损和电能的消耗；啮角太小，则破碎腔过长，增加破碎机的高度。通常啮角为21°≤a0≤23°，d0max=26°。 底锥角a较大者为陡锥型破碎机，也叫深腔破碎机，如单缸液压圆锥破碎机，其a角约为55°- 60°；底锥角a较
圆锥破碎机按照使用范围，分为粗碎、中碎和细碎3种。粗碎圆锥破碎机又叫旋回破 碎机。中碎和细碎圆锥破碎机又称菌形圆锥破碎机。 （一）旋回破碎机 按照排矿方式的不同，旋回破碎机又分为侧面排矿和中心排矿2种。前者因易阻塞而不再生产，目前生产的均是中心排矿式旋回破碎机。 A 中心排矿式旋回破碎机 这种破碎机的构造（见图3.3．I），主要是由工作机构、传动机构、调整装置、保险装置和润滑系统等部分组成。 图3-3-1 中心排矿式900/150旋回破碎机 l-锥形压食；2-锥形鳜帽：3-lj!形键：4-衬套；5-锥形衬套；6-支承环：7—镁紧板；8一螺帽； 9一横梁；io-Bl定圆锥；11. 33一衬扳；12-挡油环：13-I卜推圆盘；14-下机架； J5-大圆锥齿轮；16-护饭；17-小圆锥齿轮；18-三角皮带轮；19-弹性联轴节； 20-传动轴；21-机架下盖；22—偏心轴套；23-衬套；24-巾心套筒；25-筋板； 26-护板；27-压盖；28—30-密封套环；3J-生轴；32-可动圆锥
3.3 圆锥破碎机 旋回破碎机的工作机构是由可动圆锥32（即破碎 锥）和固定圆锥10（即中部机架）构成。矿石就是在可动锥和固定锥形成的空间（即破碎腔）里被破碎的。固定锥的工作表面镶有锰钢衬板II，衬板与中部机架之间必须采用锌合金（或水泥）浇铸。可动锥为一个正立的截头锥体，外表面装有锰钢衬板33，为使衬板与锥体紧密结合，两者之间必须浇铸锌合金，衬板上端需用螺帽8 压紧。为了防止螺帽松动，还在螺帽上装有锁紧板7。可动锥装在主轴31（竖轴）上面。主轴·般采用45—50 号钢，大型破碎机可用合金钢（24CrMoV和35SiMn2MoV 等材料）制作。主轴的上端部通过锥形螺帽2（开口螺 母）、锥形压套I、衬套4和支承环6等装置(见图3-3'-2)悬挂在横梁9当中，主轴和可动锥的整个重量由横梁中的锥形轴承来支承。衬套4'F端与锥形衬套5的图3-3．．2排矿几的调整装置 l-锥形匪套；2-锥形螺帽；3-11l彤铤；4-衬套：5-锥形衬套：6一支承环 内表面都是圆锥面，故能保证衬套沿支承环与锥形衬套滚动，满足了主轴运动的要求。主轴的下端插入偏心轴套22的偏心孔中，该孔的中心线与旋回破碎机的轴线略成偏心。偏心轴套的内外衷面都要浇铸（或熔焊）一层巴氏合金，但是外表面只浇铸3/4的巴氏合金。 为使巴氏合金牢固地附着在偏心轴套上面，可在轴套的内壁上设置环形的燕尾槽。当 偏心轴套旋转时，可动锥的主轴就以横梁上的固定悬挂点为锥顶作圆锥面运动，从而破碎矿石。为了防止已破碎的矿石排出时灰尘落人偏心轴套内部，在可动锥底部还装有防尘装置。 传动机构的作用是传递动力，即把电动机的旋转运动，经过减速装置转化为动锥的旋 摆运动。当电动机转动时，通过三角皮带轮18、联轴节19和小圆锥齿轮17，带动固定在偏心轴套22上的大圆锥齿轮15旋转，从而使可动锥做旋摆运动。另外，在大圆锥齿轮与中心套筒24之间，还装有三片止推圆盘13。 在可动锥衬板磨损以后，为了保证破碎产品粒度，需要恢复原来的排矿口宽度，恢复 的办法是利用主轴上端的锥形螺帽进行调整。调整排矿口宽度时，首先取下轴帽，再用桥式起重机将主轴（连同可动锥）稍微向上抬起，然后把主轴上的锥形螺帽2顺转或反转（图3-3.2），使得主轴和可动锥上升或下降，排矿口则减小．或增大，然后测量排矿口宽度。如果尚未达到要求的宽度，，再将可动锥提起，并按上述方法继续进行调整，亩至达到所要求的排矿口宽度为止。如呆锥形螺帽调到主轴螺纹的端部，而排矿口宽度仍不能满足要求时，则必须更换可动4锥或固定锥的衬板。这种调整装置使用很不方便，调整时必须停车。 罔3-3-3皮带轮的保险轴销示意图旋回破碎机的保险装置，一般采用装在皮带轮上的削l—保险轴销；2一衬套；卜开口销子；弱断面的轴销来实现（见图3-3-3）。该轴销削弱断面的尺4-=角皮带轮；5一轮毂寸，通常是按照电动机负荷的两倍考虑计算的。如果旋回
本科生毕业论文（设计） 题目圆锥破碎机的设计 系别机械工程系 专业机械设计制造及其自动化技术学生姓名 学号年级 2011级指导教师 二0一五年四月十四日
圆锥破碎机的设计 专业:机械设计制造及其自动化 学生: 指导老师: 摘要 在全球经济发展的大环境之下，我国各个行业在受到其他国家先进技术冲击的同时，与国外品牌企业的沟通交流的机会也变的越来越多。圆锥破碎机行业通过行业展会、科研合作等多种途径，不断的提高了自身实力和核心竞争力，缩小与发达国家之间的差距。 在新的市场需求的驱动下，矿山开采设备的更新和优化升级更加迫切。国内圆锥破碎机设备生产企业充分挖掘市场潜力，大力发展大型环保节能的圆锥破碎机械设备，在绿色环保化矿山开采的转变中挥积极作用。一般生产大型圆锥破碎机设备的企业对设备环保指数上都有严格的要求。各企业在生产设备时，都充分考虑到设备在运行中可能会出现的种种问题，从而减少设备因为振动或者操作不当而引起的噪音大、污染重等现象。 国内圆锥破碎机设备的研发及制造要与全球号召的低碳经济、绿色世界主题保持一致。加大圆锥破碎机设备新型节能绿色环保圆锥破碎机的研发及生产是行业发展的大趋势，同时也迎合了国内基础建设发展的需求。 破碎机的发展与人类社会的进步和科学技术的水平密切相关。随着科学技术的发展，各学科间相互渗透，各行业间相互交流，广泛使用新结构、新材料、新工艺，目前破碎机正向着大型、高效、可靠、节能、降耗和自动化方向发展。 本文介绍了圆锥破碎机的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验该圆锥式破碎机的优点是传动链短、效率高、易加工、使用和维护都很方便，较适合在恶劣的环境下工作。 圆锥破碎机广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业及砂石行业等，适用于中、细碎普氏硬度f=5-16的各种矿山和岩石，如铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等。它工作时，电机通过三角带、传动轴、传动齿轮带动偏心套旋转，动锥在偏心套作用下做旋摆运动，使动锥和定锥时而靠近时而偏离。物料在破碎腔内不断受到挤压、冲击而破碎，破碎的物料经筛选靠自重从下部排出。 关键词：圆锥破碎机；中心距；弯曲疲劳强度；弯曲许用应力
CZS圆锥破碎机使用参考说明 书 CZS圆锥破碎机使用说明、注意事项、维修保养等
目录1?第一张概述 ?一、应用范围 ?二、主要结构及工作原理 ?三、外形尺寸及安装基础 ?第二章主机的安装 ?一、安装的一般要求 ?二、机架的安装 ?三、传动轴的安装 ?四、空偏心轴的安装 ?五、碗形轴架的安装 ?六、润滑装置的安装 ?七、液压系统 ?八、破碎圆锥部的安装 ?九、调整装置、调整套、弹簧的安装 ?十、带传动部分 ?第三章主机的操作 ?一、圆锥破碎机启动前的准备工作 ?二、空转试验 ?三、负荷试验 ?四、排矿口的调节 ?五、确定衬板磨损量
目录2?第四章圆锥破碎机的维护 ?一、圆锥破碎机工作时注意事项 ?二、圆锥破碎机的产量 ?三、轧臼壁的更换 ?四、圆锥破碎壁的更换 ?五、齿轮啮合 ?六、碗形轴承和密封装置 ?七、机架衬套 ?八、主轴衬套 ?九、弹簧 ?第五章故障排除 ?一、破碎机过热 ?二、破碎机甩油 ?三、破碎能力下降 ?四、破碎机闷车 ?五、传动轴运转不灵活或断裂 ?六、调整套卡死 ?七、破碎壁和轧臼壁松动 ?八、传动轴架的皮带端漏油 ?九、破碎机振动过大 ?十、支撑套倾斜 ?十一、调整套松动 ?十二、主轴断裂 ?十三、躯体自转速度过高 ?第六章检修
?一、应用范围 ?圆锥破碎机可广泛应用于金属与非金属矿、水泥厂、建筑、砂石冶金等行业。适用于铁矿石、有色金属矿石、花岗岩、石灰石、石英岩、砂岩、鹅卵石等。
?二、主要结构及工作原理 ?圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部以及传动等部分组成。其辅助部分，由电气系统、稀油润滑系统、以及液压清腔系统组成。 ?圆锥破碎机工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转，破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动，使得破碎壁表面时而靠近又时而离开轧臼壁的表面，从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。 经过多次挤压、冲击和弯曲后，物料破碎至要求粒度，经下部排出。
弹簧式圆锥破碎机使用手册 一、用途 弹簧圆锥破碎机广泛应用在冶金工业、建筑工业、化学工业及矽酸盐厂业中。适用于破碎中等以上硬度的各种矿石和岩石，如：铁矿石、铜矿石、石灰石、石英、花岗岩、砂岩等。 二、技术性能 三、外形图
四、机器的结构和组成 1、弹簧圆锥破碎机工作时，电动机通过弹性联轴器，传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥心线在偏心套的适动下做旋摆运动。使破碎壁和轧臼壁时而靠近，时而远离，矿石在破碎腔内不断的受到积压与冲击，而被破碎。 2、弹簧圆锥破碎机由机架、传动轴、偏心套、碗型轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性联轴器、润滑、电器等部分组成。 五、机器的试车 （一）空运转试验 1、弹簧圆锥破碎机启动前，要检查主要连接处紧固情况，用手转动该机至少使偏心套转动2-3圈，应灵活、无卡住现象，方可开车。
2、启动前，先开动油泵，直到各润滑点得到润滑油后，方可开动弹簧圆锥破碎机。 3、空运转试验连续运转不得少于2小时。 4、空运转试验应符合下列要求： （1）破碎圆锥绕其中心线自转的转数不得超过 15r/min. （2）锥齿轮不得有周期性的噪音。 （3）给油压力应在0.08-0.15Mpa范围内。 （4）回油温度不得超过50°。 （5）试验后，拆卸时弹簧圆锥破碎机各摩擦部分不应发生贴铜、烧伤和磨损等现象。 5、假如破碎圆锥转数产生不良现象，应当立即停车，进行检查修正。同事检查给油量，然后重新试验。 6、锥齿轮如有周期性噪音，必须检查锥齿轮的正确性，并检查锥齿轮间隙。 （二）负荷试验 1、空运转试验合格后，方可进行负荷试验。 2、负荷试验应连续进行24~48小时。 3、负荷试验开始进行先加入少量的矿石，然后逐渐增加到满载。 4、负荷试验应符合下列要求。 六、机器的维护
立志当早，存高远 圆锥破碎机的主要参数 1.给料口和排料口宽度圆锥破碎机的给料口宽度B=(1.2～1.25)D,其中D 为 给料粒度，由选矿流程而定。排料口宽度取决于所要求的产品粒度。细碎用 圆锥破碎机由于都有检查筛分，故它的排料口宽度就等于所要求的产品粒度。 而中碎用圆锥破碎机的排料口宽度e=dmax/Z，其中dmax 为产品的最大粒度； Z 是排料的过大颗粒系数，破碎硬矿石时Z＝2.4；中硬矿石Z＝1.9；软矿石 Z=1.6。 2.啮角在实际设计计算时，圆锥破碎机的啮角通常在21°～23°之间选取。 3.平行带长度为保证破碎机的破碎产品达到所需的细度和均匀度，圆锥破 碎机的破碎腔下部都设置了一段平行碎矿带，使矿石在该平行带内至少要接受 一次检查性破碎。平行带长度L 与破碎机的类型和规格有关。对于细碎用的圆 锥破碎机L＝0.16D；对于中碎用的圆锥破碎机L＝0.085D。其中D 为可动锥下 部的最大直径。 4.偏心轴套的转速在实际设计中，一般采用下述经验公式来确 定偏心轴套的转速n，其计算结果与实际情况很接近，即，其中D 为破碎锥底 部直径（m）。 5.生产率圆锥破碎机的生产率与矿石性质、破碎腔的形状、破 碎机的类型、规格以及操作条件等诸多因素有关，同时还与破碎机在选矿工艺 流程中的配置情况有关。目前尚没有能够充分反映这些因素的理论计算方法， 一般都采用下述经验公式进行计算。（1）开路破碎时，圆锥破碎机的生产率。Q＝K1K2q0eδ/1.6（t/h）式中，K1——矿石的可碎性系数（表1）;K2——破碎比的修正系数（表2）；e——排料口宽度mm;δ——矿石的松散密度 (t/m3 )；q0——单位排料口宽度的生产能力(t/mm•h)（表3)。表1 矿石 可碎性系数K1 矿石硬度抗压强度/Pa 普氏硬度系数K1 硬中硬软1.6~20.8~1.6 小于0.816~208~16 小于80.9~0.951.01.1~1.2 表2 中碎与细碎圆锥破碎机破碎比修正系数K2*标准或中型圆锥破碎机短头圆锥破碎机
圆锥破碎机的工作参数 一、啮角 圆锥破碎机的啮角需满足下列要求： 通常取α＝21°—23°，中碎圆锥破碎机取α1＝40°—45°，细碎圆锥破碎机取50°—55°，如果啮角α达26°时，就可出现物料打滑、动锥咬不住物料的现象。因此标准型和中型圆锥破碎机的定锥上部，有时制成阶梯形，也是为了钳住物料和防止打滑，见图4-4
二、动锥转速 动锥的转速即偏心衬套的转速，与旋回破碎机不同，因为这类破碎机用于物料的中细碎，为了保证产品粒度的均匀性，使卸出料块的尺寸都小于出料口宽度，工作时应该使每块物料在平行带上起码能够受到一次破碎作用、亦即物料经过平行带的时间应不少于动锥偏转一次所需时间。 由于内锥母线的倾斜角较小，接近出料口处，定、动锥之间又有一平行带。所以料块卸下时，是沿着动锥斜面滑下。因此不免要受到动维斜面摩擦阻力以及动锥偏转和自转的离心惯性力的影响。因离心惯性力较小，可以忽略不计。由于摩擦阻力的作用。物料沿动锥斜面滑下时的加速度a必定小于重力加速度g。物料在锥体的情况可看作物料在斜面运动，如图3-16所示。设料块重力为G，动锥体底部倾角为a，则与斜面垂直的分Gcosa。故使料块沿斜面下滑之力为：
设平行带长度为l，物料从平行带的起点滑下时，初速度为零，则物料通过平行带的时间可按下式求出： 另一方面，设动锥的转速为n(r/min)，则每转需时间为：
为了使卸出料块的尺寸都小于破碎机的出料口宽度(见图4-6)，
就必须使料块通过平行带的时间t不少于动锥每转所需时间t'。即t＞=2t'，则 三、生产能力计算 生产率是破碎机一项重要技术经济指标，是在一定的给料粒度和排料粒度条件下，单位时间破碎机所处理的物料量．破碎机的生产率与矿石性质(可碎性、比重、节理、粒度组成等)、破碎机的类型、规格及其性能以及破碎机操作条件(破碎比、负荷系数、给矿均匀程度)
山特维克圆锥破碎机系列介绍（组图） 更新时间：2012-03-01 来源：中国工程机械品牌网 分享到： QQ空间新浪微博开心网人人网 山特维克矿山机械提供成熟可靠的破碎筛分技术，处理能力大，操作维护简单，运行成本低。目前，可提供固定式、半移动式及全移动式破碎筛分设备。山特维克可对现有系统进行改造，提供整套解决方案及承接总承包项目。同时，可以提供单独的破碎筛分设备、主要部件及易耗件。 陕西汉中用户实际使用情况 其中，以山特维克圆锥破为例，以下是圆锥破的介绍和应用情况： 山特维克圆锥破碎机： 山特维克圆锥破碎机为单缸液压结构，设计先进，机体紧凑破碎能力强。其破碎效率高而且能生产出极好粒形的产品。紧边排矿
口（CSS）通过液压调整，用户可以选择自动控制、多种不同的破碎腔型及其他许多高性能特征。每种型号都可适应用户的多种需求，易于使用维护且作业率高。山特维克圆锥破主要分为CH和CS 两大产品系列，通过不断改进和升级，一直保持着业界领先地位。 山特维克圆锥破CH系列： CH系列圆锥破碎机按重型工况设计，主轴上下两点支撑，受力条件好。恒定破碎腔(CLP)设计使衬板磨损周期内给料和生产能力保持恒定，显著降低运行成本。多达十几种的腔形变化以及一个偏心套衬套可设置多达4种的偏心距，使设备的灵活性和适应性大大增强。配备智能型排矿口调整系统ASRi，可使破碎机的性能最大化。先进的衬板磨损量监控和自动补偿功能、运行数据记录查询功能，以及方便的网络通讯功能，能显著提高设备的维护水平，和优化与系统其它设备的协调控制。山特维克CH系列圆锥破碎机以其优异的工艺性能和机械性能，广泛应用于矿山和工程项目破碎系统中碎和细碎作业中。
S75标准型圆锥破碎机设计毕业论文 目录 1 绪论 (1) 1.1 引言 (1) 1.2 历史发展 (1) 2 总体方案设计 (3) 2.1 圆锥破碎机的类型 (3) 2.2 圆锥破碎机的工作原理 (4) 2.3 简述各部分结构及功用 (5) 2.4 圆锥破碎机结构分析 (8) 2.4.1 主轴结构 (8) 2.4.2 偏心轴套与锥齿轮 (9) 2.4.3 偏心轴承的支撑方式 (9) 2.4.4 动锥的支撑方式 (9) 2.4.5 圆锥破碎机的破碎腔 (10) 2.4.6 防尘密封装置 (16)
2.4.7 保险装置 (16) 2.4.8 排料口调整装置 (16) 2.4.9 传动部分 (16) 3 圆锥破碎机主要参数计算 (16) 3.1 结构参数选择与计算 (16) 3.1.1 分矿口与接矿漏斗 (16) 3.1.2 给矿口与排矿口宽度 (17) 3.1.3 啮角 (17) 3.1.4 偏心距和动锥摆动行程 (18) 3.1.5 破碎腔的平行碎矿区l (19) 3.1.6 破碎腔的设计 (20) 3.2 性能参数计算 (20) 3.2.1 破碎锥的摆动次数 (20) 3.2.2 生产率 (22) 3.2.3 电动机功率 (22) 3.2.4破碎机的安装功率 (23) 4 圆锥破碎机主要零件设计计算 (24) 4.1圆锥破碎机的运动学与动力学 (24) 4.1.1 圆锥破碎机的运动学 (24) 4.1.2 圆锥破碎机的动力学 (28) 4.2 圆锥破碎机的平衡 (35)
4.2.1偏心部件运动状态分析 (35) 4.2.2 第一种偏心部件运动状态 (37) 4.2.3 第二种偏心部件运动状态 (37) 4.3 破碎机主要零件的设计计算 (37) 4.3.1 主轴的设计计算 (37) 4.3.2 偏心轴套与止推盘的设计 (39) 4.3.3 直衬套的计算 (40) 总结 (41) 致谢 (42) 参考文献 (43) 附录A Cone Crushers (44) 附录B 圆锥破碎机摘要 (53)
