【CN210061286U】一种高精度的分切机【专利】

专利名称：一种自动分切机
专利类型：实用新型专利
发明人：张平
申请号：CN201920957480.9申请日：20190624
公开号：CN210594576U
公开日：
20200522
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种自动分切机，属于分切机领域，包括机体，机体上设置有用于切割物料的分切机构，机体上且位于机体的底部设置有废料管，废料管的一端设置有鼓风机，废料管上开设有废料切口，废料管远离鼓风机的一端贯穿机体的侧壁设置，机体上位于废料管贯穿的一侧设置有废料箱，废料箱的一面开口设置，废料管与废料箱连通设置，废料箱与废料管相邻的内侧壁上设置有压板，压板朝向相对的内侧壁滑动连接于废料箱内，废料箱上设置有用于驱动压板移动的驱动装置，本实用新型具有便于工作人员处理废料的效果。

申请人：成都市温江区金桥包装有限公司
地址：611130 四川省成都市温江区天府镇梓桐村一组
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920547765.5(22)申请日 2019.04.20(73)专利权人 武汉友发包装科技有限公司地址 430040 湖北省武汉市东西湖区新沟镇街办事处纺新街41号（14）(72)发明人 黄新禄　杨火清　童犇　(51)Int.Cl.B65H 35/06(2006.01)(54)实用新型名称一种胶带分切机的消音装置(57)摘要本实用新型公开了一种胶带分切机的消音装置，包括机架，所述机架设置有支撑座，所述支撑座上设置有上料辊、动力装置以及牵引辊，所述机架滑动连接有隔音罩，所述隔音罩靠近于所述支撑座的一端为开口设置，所述隔音罩两侧均固定连接有油缸，所述隔音罩内壁设置有消音层；所述隔音罩的两组侧板与所述支撑台侧面抵接；所述隔音罩设置有第一消音板，所述第一消音板与所述支撑座完全贴合；所述隔音罩的另一端设置有第二消音板，所述支撑座设置有牵引板，所述牵引板与所述第二消音板之间设置有用于供胶带通过的间隙。

通过上述技术方案，隔音罩将支撑座完全罩住，实现对胶带加工过程的隔音效果，且隔音罩沿竖直方向运动，提高支撑座的利用率。

权利要求书1页 说明书4页 附图2页CN 210084586 U 2020.02.18C N 210084586U权　利　要　求　书1/1页CN 210084586 U1.一种胶带分切机的消音装置，包括机架（1），所述机架（1）设置有支撑座（2），所述支撑座（2）上设置有上料辊（3）、动力装置以及牵引辊（4），其特征在于：所述机架（1）滑动连接有位于所述支撑座（2）上方的隔音罩（5），所述隔音罩（5）靠近于所述支撑座（2）的一端为开口设置，所述隔音罩（5）两侧均固定连接有油缸（6），所述隔音罩（5）内壁设置有消音层（7）；所述隔音罩（5）的两组侧板与所述支撑座（2）侧面抵接；所述隔音罩（5）靠近于所述牵引辊（4）的一端设置有第一消音板（8），所述第一消音板（8）与所述支撑座（2）远离于所述牵引辊（4）的端部壁面完全贴合；所述隔音罩（5）的另一端设置有第二消音板（9），所述支撑座（2）靠近于所述牵引辊（4）的位置设置有牵引板（10），所述牵引板（10）与所述第二消音板（9）之间设置有用于供胶带通过的间隙。

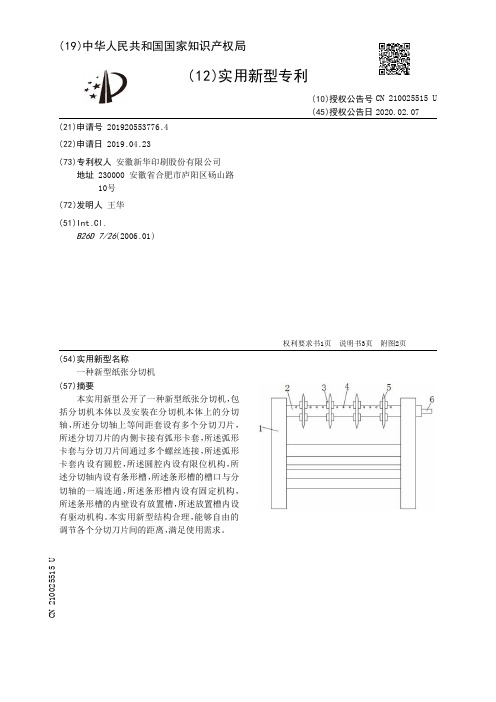

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920553776.4(22)申请日 2019.04.23(73)专利权人 安徽新华印刷股份有限公司地址 230000 安徽省合肥市庐阳区砀山路10号(72)发明人 王华　(51)Int.Cl.B26D 7/26(2006.01)(54)实用新型名称一种新型纸张分切机(57)摘要本实用新型公开了一种新型纸张分切机，包括分切机本体以及安装在分切机本体上的分切轴，所述分切轴上等间距套设有多个分切刀片，所述分切刀片的内侧卡接有弧形卡套，所述弧形卡套与分切刀片间通过多个螺丝连接，所述弧形卡套内设有圆腔，所述圆腔内设有限位机构，所述分切轴内设有条形槽，所述条形槽的槽口与分切轴的一端连通，所述条形槽内设有固定机构，所述条形槽的内壁设有放置槽，所述放置槽内设有驱动机构。

本实用新型结构合理，能够自由的调节各个分切刀片间的距离，满足使用需求。

权利要求书1页 说明书3页 附图2页CN 210025515 U 2020.02.07C N 210025515U权　利　要　求　书1/1页CN 210025515 U1.一种新型纸张分切机，包括分切机本体(1)以及安装在分切机本体(1)上的分切轴(2)，其特征在于，所述分切轴(2)上等间距套设有多个分切刀片(5)，所述分切刀片(5)的内侧卡接有弧形卡套(3)，所述弧形卡套(3)与分切刀片(5)间通过多个螺丝(11)连接，所述弧形卡套(3)内设有圆腔(16)，所述圆腔(16)内设有限位机构，所述分切轴(2)内设有条形槽(8)，所述条形槽(8)的槽口与分切轴(2)的一端连通，所述条形槽(8)内设有固定机构，所述条形槽(8)的内壁设有放置槽，所述放置槽内设有驱动机构。

2.根据权利要求1所述的一种新型纸张分切机，其特征在于，所述限位机构包括设置在圆腔(16)内的插杆(15)，所述插杆(15)上套设有抵板(14)，所述插杆(15)上位于抵板(14)与圆腔(16)内壁间套设有弹簧(13)，所述插杆(15)的两端分别贯穿圆腔(16)相对的内壁，所述分切轴(2)的侧壁等间距设有多个与插杆(15)配合的插槽(4)。

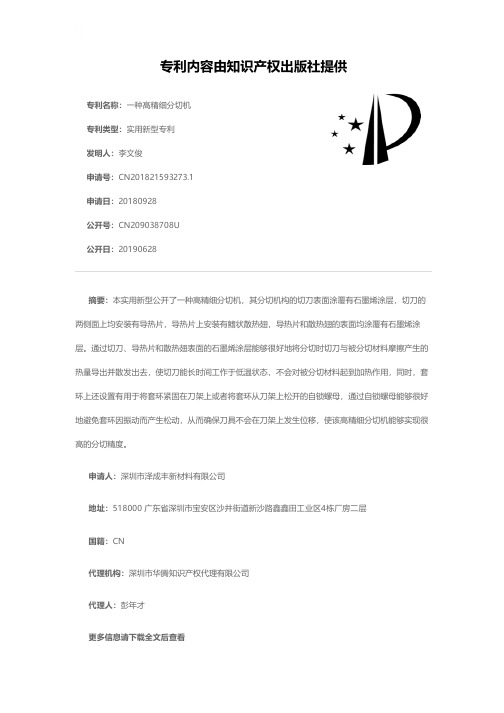

专利名称：一种高精细分切机专利类型：实用新型专利
发明人：李文俊
申请号：CN201821593273.1申请日：20180928
公开号：CN209038708U
公开日：
20190628
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高精细分切机，其分切机构的切刀表面涂覆有石墨烯涂层，切刀的两侧面上均安装有导热片，导热片上安装有鳍状散热翅，导热片和散热翅的表面均涂覆有石墨烯涂层。

通过切刀、导热片和散热翅表面的石墨烯涂层能够很好地将分切时切刀与被分切材料摩擦产生的热量导出并散发出去，使切刀能长时间工作于低温状态，不会对被分切材料起到加热作用，同时，套环上还设置有用于将套环紧固在刀架上或者将套环从刀架上松开的自锁螺母，通过自锁螺母能够很好地避免套环因振动而产生松动，从而确保刀具不会在刀架上发生位移，使该高精细分切机能够实现很高的分切精度。

申请人：深圳市泽成丰新材料有限公司
地址：518000 广东省深圳市宝安区沙井街道新沙路鑫鑫田工业区4栋厂房二层
国籍：CN
代理机构：深圳市华腾知识产权代理有限公司
代理人：彭年才
更多信息请下载全文后查看。

专利名称：一种精准度高的切割机专利类型：发明专利
发明人：时雪琴
申请号：CN201610383819.X 申请日：20160602
公开号：CN105855619A
公开日：
20160817
专利内容由知识产权出版社提供
摘要：本发明公开了一种精准度高的切割机，包括工作台，所述工作台的底部设置有支撑架，所述工作台上设置有固定装置、切割装置和移动槽，所述固定装置包括上板、下板、动力轮、固定电机和固定装置外壳，所述固定装置外壳内腔的底部设置有固定电机，所述固定电机通过联轴器连接有动力轮，所述动力轮与上板的内腔连接，且上板的底部贯穿固定装置外壳的顶部并延伸至固定装置外壳的内部。

该精准度高的切割机，通过对固定装置的改进，防止了物料在切割过程中由于切割装置的振动而导致的物料偏移这种情况的发生，从而提升了工作效率，同时提升了切割的质量；通过移动底座和移动槽的配合使用，无需多次对物料的位置进行调整，从而简化了切割操作。

申请人：常州市金海珑机械制造有限公司
地址：213000 江苏省常州市武进区南夏墅街道常漕路段77号
国籍：CN
代理机构：苏州广正知识产权代理有限公司
代理人：徐萍
更多信息请下载全文后查看。

专利名称：一种具备优良加工精度的纸管分切机专利类型：实用新型专利
发明人：比全中
申请号：CN201420218653.2
申请日：20140430
公开号：CN203945399U
公开日：
20141119
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种具备优良加工精度的纸管分切机，其包括机架，机架上设置有定位辊与多个切割刀片，所述切割刀片均垂直于可调定位辊的轴线方向；所述定位辊内部采用空心结构，其一端封闭，另一端连通至真空吸附装置；所述定位辊侧端面设置有多个连通至定位辊内部的通孔；采用上述技术方案的具备优良加工精度的纸管分切机，其通过真空吸附与定位夹配合，以及切割刀片对静止纸筒进行切割的方式，实现纸筒在定位辊上的固定，避免纸筒在分切过程中，由于机械振动等因素影响导致其晃动，从而导致的加工精度不佳。

申请人：全椒海丰印刷包装有限公司
地址：239523 安徽省滁州市全椒县六镇白酒工业园区
国籍：CN
代理机构：南京众联专利代理有限公司
代理人：杜静静
更多信息请下载全文后查看。

专利名称：一种自动分切机
专利类型：实用新型专利
发明人：王伟宏
申请号：CN201620644550.1申请日：20160626
公开号：CN205735167U
公开日：
20161130
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自动分切机，属于分切设备技术领域，旨在提供一种即能够切割完全又不易使薄膜走样的自动分切机，其技术方案如下，一种自动分切机，包括按薄膜传输方向依次设置在机架上的放卷滚轴、刀片滚轴、刀架滚轴和分卷滚轴，刀片滚轴上的分切刀与刀架滚轴抵触，所述刀架滚轴与分卷滚轴之间设置有上拉杆和下拉杆，所述上拉杆与下拉杆之间连接有若干与分切刀位置对应的切割线，所述上拉杆的上方通过拉伸弹簧与机架连接，所述下拉杆的下方通过拉线与机架连接并使切割线处于张紧状态，所述机架上位于下拉杆朝向刀架滚轴的一侧轴承连接有驱动辊，所述驱动辊与刀架滚轴通过传动带传动连接，所述驱动辊上设置有用于将下拉杆向下压的驱动杆。

申请人：北京三友防伪商标印刷有限公司
地址：100000 北京市昌平区科技园区超前路5号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种多功能分切机专利类型：实用新型专利
发明人：王胜
申请号：CN201821640415.5申请日：20181010
公开号：CN208759636U
公开日：
20190419
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种多功能分切机，包括装置主体，所述装置主体的前端设置有支撑台，所述支撑台的上端设置有外套管，所述外套管的上端设置有内螺杆，所述内螺杆的一端设置有转向杆，所述内螺杆的上端设置有控制杆，所述装置主体的一端设置有固定架，所述装置主体的内部固定架的一端设置有活动轴，所述活动轴的上端设置有定位板，所述固定架的一侧定位板的一端设置有固定辊。

本实用新型所述的一种多功能分切机，可以减少物件与转向杆之间的摩擦力，使传输时省力，可以将定位板一端的固定辊固定在切口处，可以使物件不晃动，使切口比较平整，可以分割不同的物件，功能较齐全，这种涂胶装置将会带来更好的使用前景。

申请人：佛山市顺德区康倍力机械有限公司
地址：528000 广东省佛山市顺德区伦教常教科技西路1号(广东丝绸新技术产业基地丝丽服饰研制中心1号厂房一、二楼)
国籍：CN
代理机构：佛山市智汇聚晨专利代理有限公司
代理人：贾凌志
更多信息请下载全文后查看。

专利名称：高效分切机
专利类型：实用新型专利
发明人：余克
申请号：CN201320153098.5申请日：20130329
公开号：CN203127862U
公开日：
20130814
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种高效分切机，包括机架、一对摆臂、配重轴和张力辊，配重轴和张力辊上下设置，一对摆臂的上端分别套装在配重轴的两端，一对摆臂的下端分别套装在张力辊的两端，机架的两侧分别安装有轴承座，摆臂与安装在轴承座内的传动轴相连接，机架的两侧上还安装有用于控制摆臂张力的气缸，气缸的活塞杆的伸出端与对应一侧的摆臂相连接，机架上还安装有角铁，角铁上设置有角度传感器，气缸与角度传感器信号连接，张力辊的两端分别设置有挡圈。

本实用新型的有益效果是，增设了气缸张力控制装置，可以自动接收张力信号，从而控制电机转速，来达到张力平稳的目的，挡圈可以防止薄卷材在传输过程中跑偏，保证了分切质量。

申请人：常州市武进广宇花辊机械有限公司
地址：213162 江苏省常州市武进区湖塘镇长虹村虹南路2号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种高速智能分切机专利类型：实用新型专利
发明人：许炯
申请号：CN201120272248.5申请日：20110728
公开号：CN202331116U
公开日：
20120711
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种高速智能分切机，包括人机界面、运动控制器、驱动控制器、分布式I/O系统、中央处理器、自动操作模块、自动工艺参数设置模块、自动维护模块，所述的自动操作模块与自动工艺设置模块相连。

本实用新型所述的分切机，为客户提供解决方案，减少机器对操作人员的依赖程度，通过在自动控制系统对分切工作进行自动控制，使分切机在标准状态下自动运行，从而保证获得基本的工作质量和效率。

同时也使得操作简便，效率提高，产品质量有保证，材料浪费减少，其经济效果尤其突出，特别在人员流动性大的地方更显出优越性。

申请人：杭州大华工控技术有限公司
地址：310013 浙江省杭州市西湖区西溪路525号浙大科技园A楼东区208室
国籍：CN
代理机构：杭州中成专利事务所有限公司
代理人：唐银益
更多信息请下载全文后查看。
