引风机变频基础知识

引风机变频器工作原理1. 引言引风机变频器是一种用于调节引风机转速的设备，通过调整电源频率来改变电动机的转速。

它在工业生产中广泛应用，能够提高生产效率、降低能耗和减少噪音。

本文将详细解释引风机变频器的基本原理，包括其组成部分、工作原理和应用。

2. 引风机变频器的组成部分引风机变频器主要由以下几个组成部分构成：2.1 变频器主体变频器主体是引风机变频器的核心部分，负责控制电动机的转速。

它通常由一个电路板和相关的电子元件组成，其中包括微处理器、功率模块、信号采集模块等。

2.2 输入电源模块输入电源模块用于将外部供电转换为适合变频器使用的直流电源。

它通常包括整流桥、滤波电容和稳压电路等。

2.3 控制面板控制面板是用户与引风机变频器进行交互的界面，可以设置参数、监测状态和显示故障信息等。

它通常由数字显示屏、按键和指示灯等组成。

2.4 输出电源模块输出电源模块用于将变频器输出的直流电源转换为交流电源，以供电动机使用。

它通常包括逆变桥、滤波电容和驱动电路等。

2.5 传感器传感器用于采集引风机的运行状态，如转速、温度、压力等。

这些数据可以被变频器用于控制和保护电动机。

3. 引风机变频器的工作原理3.1 输入电源转换当引风机变频器接通外部供电时，输入电源模块将交流电源通过整流桥转换为直流电源，并通过滤波电容进行滤波，以提供稳定的直流供给变频器主体使用。

3.2 控制参数设置用户可以通过控制面板设置引风机的运行参数，如转速、启停方式、加速度等。

这些参数将被传输到变频器主体中的微处理器进行处理。

3.3 信号采集与处理引风机变频器会通过传感器采集引风机运行过程中的相关信号，如转速信号、温度信号等。

这些信号将被传输到变频器主体中的信号采集模块进行处理。

3.4 控制策略计算基于用户设置的参数和采集到的信号，变频器主体中的微处理器将进行控制策略计算。

根据控制策略，微处理器将调整输出电源模块的工作状态，以实现对电动机转速的精确控制。

#2机组引风机高压变频器运行说明1，引风机变频投入时变频器的准备工作1）检查变频器控制柜内各空气开关是否合上。

如果未合，操作步骤如下：1.合上柜内的总电源空开；2.长按UPS上的“开/关机”开关约2秒，打开UPS电源供电；3.确认UPS电源供电正常后，合上控制电源。

2）检查变频器控制柜上面的三个指示灯，分别为红色指示灯“高压上电”黄色指示灯“故障指示”和, 绿色指示灯“高压去电”。

这时候三个指示灯中，“高压去电”指示灯亮，其余两灯灭。

3）检查变频器控制柜上的触摸屏，界面显示为正常待机画面，左上角故障显示处无内容。

此情况下，变频器已准备就绪。

2，引风机启动前准备工作变频投入时：1）合上变频器进线断路器内QF1控制电源开关及交流电源开关，确认QF1的二次插头已经插上，确认QF1处于分位、工作位置。

QF1“就地/远方”位置选择开关处于远方位置。

2）合上变频器出线断路器内QF2控制电源开关、旁路断路器QF3控制电源开关及交流电源开关，确认QF2、QF3的二次插头已经插上，确认QF2、QF3都处于分位且都处于工作位置。

QF2、QF3的“就地/远方”位置选择开关处于远方位置。

3）运行人员在集控室远程操作，先合上变频器进线断路器内QF1，确认QF1合上后，再合上变频器出线断路器内QF2，确认QF2已经合上。

再次确认旁路断路器QF3断开。

4）检查变频器控制柜上的触摸屏，界面显示为正常待机画面，左上角故障显示处无内容；变频器进线和变频器出线断路器状态显示已闭合，旁路断路器状态显示分断。

此时显示正常状态为“预充电请求”。

此情况下，变频器已准备就绪；5）运行人员在集控室等待变频发出“预充电请求”信号。

6）运行人员在集控室确认变频已经发出“预充电请求”信号后，点击“预充电允许”，此时变频器进行功率单元预充电过程，控制柜触摸屏上显示“系统等待”。

7）变频器预充电完成后，运行人员在集控室确认变频发出“上电允许”信号，此时变频器控制柜触摸屏上显示状态“请合高压”。

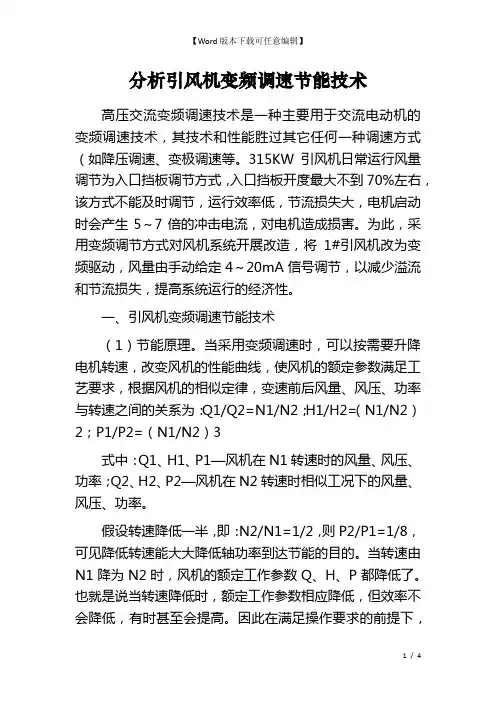

分析引风机变频调速节能技术高压交流变频调速技术是一种主要用于交流电动机的变频调速技术，其技术和性能胜过其它任何一种调速方式（如降压调速、变极调速等。

315KW引风机日常运行风量调节为入口挡板调节方式，入口挡板开度最大不到70%左右，该方式不能及时调节，运行效率低，节流损失大，电机启动时会产生5～7倍的冲击电流，对电机造成损害。

为此，采用变频调节方式对风机系统开展改造，将1#引风机改为变频驱动，风量由手动给定4～20mA信号调节，以减少溢流和节流损失，提高系统运行的经济性。

一、引风机变频调速节能技术（1）节能原理。

当采用变频调速时，可以按需要升降电机转速，改变风机的性能曲线，使风机的额定参数满足工艺要求，根据风机的相似定律，变速前后风量、风压、功率与转速之间的关系为：Q1/Q2=N1/N2；H1/H2=（N1/N2）2；P1/P2=（N1/N2）3式中：Q1、H1、P1—风机在N1转速时的风量、风压、功率；Q2、H2、P2—风机在N2转速时相似工况下的风量、风压、功率。

假设转速降低一半，即：N2/N1=1/2，则P2/P1=1/8，可见降低转速能大大降低轴功率到达节能的目的。

当转速由N1降为N2时，风机的额定工作参数Q、H、P都降低了。

也就是说当转速降低时，额定工作参数相应降低，但效率不会降低，有时甚至会提高。

因此在满足操作要求的前提下，风机仍能在同样甚至更高的效率下工作。

降低了转速，风量就不再用关小风门来控制，风门始终处于全开状态，防止了由于关小风门引起的风力损失增加，也就防止了总效率的下降，确保了能源的充分利用。

当采用变频调速时，50Hz满载时功率因数为接近1，工作电流比电机额定电流值要低，这是由于变频装置的内滤波电容产生的改善功率因数的作用，可以为电网节约容量20%左右。

（2）挡板控制。

挡板调节就是利用改变管道阀门的开度，来调节风机的流量。

挡板调节时，风机的功率基本不变，风机的性能曲线不变，而管道阻力特性曲线发生变化，风机的性能曲线与新的管道阻力特性曲线的交点处就是新的工作点。

变频器知识点一、知识概述《变频器知识点》①基本定义：变频器呢，简单说就是一种能改变电动机工作电源频率的设备。

电动机一般接在电源上就按照固定的频率转，有了变频器，就可以自由改变这个频率了。

就好比是汽车的调速器，本来车按照一个速度跑，这个调速器能让车想快就快，想慢就慢。

②重要程度：在电机控制领域，它的地位可是相当重要。

可以精确控制电机的转速、转矩等关键参数。

在工业生产、建筑行业的电梯控制，甚至家里的变频空调都离不了。

③前置知识：得先对电路知识有点了解，像电压、电流这些概念得知道。

还得知道电机是怎么工作的，最起码得知道电机转速和电源频率有关系。

④应用价值：实际应用场景超级多。

在工厂里，那些需要精确控制速度的生产机械，像车床。

假如不精确控制速度，生产出来的零件可能就不合格。

还有大型的通风设备，根据实际需求调节风速，节省能源。

二、知识体系①知识图谱：在电气学科里，变频器属于电机控制这一块的重要组成部分。

它与电机学、电力电子技术等知识都有密切联系。

②关联知识：和电机知识关联紧密，因为它是用来控制电机的。

还和电力电子电路知识有关，变频器内部就是靠各种电力电子元件来实现变频功能的。

③重难点分析：掌握的难点在于理解变频原理。

像逆变电路、整流电路在变频器里怎么协同工作的，说实话挺绕的。

关键点在于把变频的控制逻辑搞清楚，知道怎么根据需求设置参数。

④考点分析：在电气相关的考试里，可能会让你画变频器的主电路结构，或者写简单的控制程序逻辑。

一般会结合电机的运行情况一起考查。

三、详细讲解【理论概念类】①概念辨析：变频器核心就是能把恒压恒频的交流电变成可变频率可变电压的交流电。

比如说家里插座的电是220V、50Hz的交流电，变频器进去这样的电，出来的电频率和电压可以按照设定变化。

②特征分析：它能实现电机的软启动，就像慢慢地给汽车踩油门一样，电机启动的时候不会一下子就很大电流。

还可以实现无级调速，不像有级调速只能固定几个速度。

③分类说明：按变频方式分，有交- 交变频和交- 直- 交变频。

引风机变频器操作说明及注意事项我公司引风机变频器安装在6kVⅢ段配电室，安装数量两套，呈东西方向排列，采用一拖二设计。

西面一台为#1引风机变频器（#1炉#1引风机和#2炉#1引风机共用）；东面一台为#2引风机变频器（#1炉#2引风机和#2炉#2引风机共用），每套变频器都设计有两个旁路柜，供两台引风机使用。

我公司锅炉在正常运行情况下是一用一备，所以为了提高变频器的利用率，设计为一拖二方式，哪一台锅炉运行，变频器就被哪一台锅炉的引风机使用。

如果备用锅炉需要启动引风机做试验，可以通过变频器的旁路工频启动；如果需要切换锅炉，可以在备用锅炉点火前，将在运行锅炉的两台引风机切换为旁路运行，然后用变频运行备用锅炉的引风机，备用锅炉正常后，将在用锅炉的引风机用变频器旁路停止即可；如果变频器故障无法使用时，可以直接通过旁路运行需要启动的引风机。

变频器采用一拖二设计后，操作比较复杂，所以特下发该操作说明，希望锅炉和电气运行两个专业的人员认真学习，熟练掌握变频器在不同状况下的操作步骤，防止误操作发生，以保证锅炉的正常运行。

术语：1、变频器上电：投入原引风机开关，操作变频器旁路柜内的开关，接通变频回路，使变频器进入准备工作状态。

2、系统就绪：变频器已经上电，各部件达到允许运行的状态。

3、变频器启动：当变频器进入系统就绪状态，让引风机电机在变频器的拖动下，按给定的频率运转的操作。

4、变频器停止：当引风机电机在变频器的拖动下运转时，使变频器按设定程序逐渐将频率减至零，然后断开对电机控制的操作。

此时变频器回到系统就绪状态。

5、变频器旁路启动：不用变频器的变频功能，而是通过变频器旁路柜内的旁路开关，直接导通原引风机开关与电机之间电气连接的操作。

此时相当于引风机直接工频启动。

6、变频器旁路停止：直接操作原引风机开关，使电机停止运行的操作。

7、变频运行状态：变频器系统就绪，一经“变频器启动”操作即可让变频器运行的状态。

8、旁路运行状态：变频器旁路开关合闸，一经对原引风机开关进行合闸操作就可以让引风机工频运行的状态。

变频器使用说明
第一部分
变频器的作用：
1、启动方面：转矩大，电流小，减少了对电网的冲击，改善了电机的启动性能。

2、运行中：根据需要增减负荷，操作方便，节电。

3、保护作用：对电机和线路均有保护作用。

第二部分
运行人员操做：
一、启动
1．将转换开关指向变频位置，盘上白色指示灯亮，电源指示正常。

2．按下红色启动按钮，同时盘上红色指示灯亮，盘上数字频率表或转速表从0HZ向上变化或盘上数字转速表从0rpm向上变化。

3．在锅炉炉膛需要增加负压时，瞬时针旋转电位器达到锅炉炉膛负压要求，频率最大到50HZ或980rpm。

4．在锅炉炉膛需要减小负压时，逆时针旋转电位器达到锅炉炉膛负压要求。

二、停止
按动盘上绿色按钮，红色指示灯熄灭，旋转电位器不用复位。

三、故障
当盘上黄色指示灯亮同时数字频率表变为0HZ或0rpm，如需要
在启动时，将转换开关指向工频位置，引风风门关到0%。

启动、停止和其它引风机一样。

电气车间
2007-3-23。

引风机变频器工作原理
引风机变频器工作原理
引风机是热电厂、钢铁厂、水泥厂等行业中广泛使用的大型设备，主要用于排放尾气或气体。

随着科技的进步，引风机变频器开始逐渐普及，为引风机的高效工作注入了新的力量。

引风机变频器是一种电力控制装置，通过改变电源的频率来控制电机的转速，从而实现对引风机转速的控制。

其工作原理可以分为三个部分：同步整流、逆变和PWM控制。

1.同步整流
引风机变频器工作时，首先需要将交流电源转化为直流电源。

这个过程就是同步整流。

同步整流使用的是交流电源的三相变压器，将交流电压转换为直流电压。

这样就可以将交流电源转化为直流电源，为后续的步骤提供了条件。

2.逆变
引风机变频器的第二个部分就是逆变，将直流电源转换为交流电源。

逆变的主要功能是将直流电源转换为可变频率、可变幅值、可变相位
的交流电源。

逆变使用的是IGBT管，可以实现对电气信号的控制，从而实现对交流电源的控制。

3.PWM控制
PWM控制是引风机变频器的最后一步，它能够通过控制交流电源的频率、幅度和相位来实现对引风机转速的控制。

PWM控制使用的是数字信号处理技术，可以将模拟信号转换为数字信号，然后通过计算机的
处理来控制引风机的转速。

这样，引风机就能实现精确的转速控制，
达到高效、节能的效果。

总结：引风机变频器可以实现对引风机的智能控制，提高其效率，降
低能耗。

其工作原理可以分为同步整流、逆变和PWM控制三个部分，分别将交流电源转换为直流电源、将直流电源转换为交流电源，并通
过控制交流电源的频率、幅度和相位来实现对引风机转速的控制。

风机变频运行措施1.正常情况下，引风机、一次风机应采用变频方式启动。

在锅炉启动过程中，烟风系统启动前，应提前开启三次风分挡板，开大三次风调节挡板，引风机启动后，静叶切手动控制，开度保持在25～30％，引风机静叶配合变频器调整炉膛负压，当锅炉通风吹扫时，通风量增大后，及时开大静叶，直至全开，通风结束，风挡板关闭过程中，及时关小静叶，在预选燃烧器二次风挡板关至点火位置，其余挡板关闭后，开启三次风分挡板，适量开大三次风调节挡板，动叶切手动控制，静叶保持25～30％开度，启动第二台磨煤机后，根据二次风压情况，送风机动叶控制投自动，负荷升至150MW后，根据炉膛负压及引风机变频器频率，逐渐开大静叶，开至70％后静叶投自动。

2.一次风机跳闸后，联关其相应入口挡板，现程序延时360秒后关闭出口冷、热风挡板，为确保一次风压，要求在一次风机跳闸后，立即手动关闭其相应出口冷、热风挡板，若挡板关闭不严，应手摇关严。

3.一次风机启动过程中，为防止一次风机并列时，由于频率低，造成两侧风压差大，在出入口挡板均开启后，出现返风现象，影响一次风母管压力，要求当一次风机启动程序进行至第4步，一次风机入口挡板开启后，应手动增加对应变频器频率，当变频器频率增加至25～26Hz时，进行跳步，程序自动打开相应一次风机出口冷、热风挡板，频率未达到以上数值，禁止手动打开出口冷、热风挡板。

4.遇有停炉、深度调峰或其它原因，机组负荷低于150MW，若引风机变频器频率减至25Hz，炉膛负压低于－0.2KPa，应及时将引风机静叶切手动关小，利用静叶控制炉膛风压正常。

5.风机由变频方式切至工频方式时，应保持运行工况及参数稳定，提前联系热工人员到场配合，手动增加相应风机变频器频率，热工人员在工程师站监视频率值，并与运行人员保持联系，随时通知实际频率值；在风机变频器频率增加的同时，手动减小相应风机调节挡板，利用频率与挡板开度配合调整风压正常，频率升至48～50Hz，可进行变频方式向工频方式切换，切换完毕，相应调节挡板控制投自动，注意炉膛风压、两侧一次风压及烟温变化。

21个变频器入门基础知识近年来，随着工业技术和科学的发展，变频器在工业生产和居民生活中的应用越来越广泛，了解和掌握变频器的基础知识是每一个电力作业人员所必须的。

1、什么是变频器?变频器是利用电力半导体器件的通断将工频电源变换为频率连续可调的电能控制装置。

2、电压型与电流型有什麽不同?变频器的主电路大体上可分为两类:电压型变频器和电流型变频器。

电压型是将电压源的直流变换为交流的变频器,直流回路的滤波是电容;电流型是将电流源的直流变换为交流的变频器,其直流回路滤波是电感。

3、为什麽变频器的电压与频率成比例的改变?非同步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而产生的,在额定频率下, 如果电压一定而只降低频率, 那么磁通就过大, 磁回路饱和, 严重时将烧毁电机。

因此, 频率与电压要成比例地改变, 即改变频率的同时控制变频器输出电压, 使电动机的磁通保持一定,避免弱磁和磁饱和现象的产生。

这种控制方式多用於风机、泵类节能型变频器。

4、按比例地改变V 和f 时,电机的转矩如何变化?频率下降时完全成比例地降低电压,那么由于交流阻抗变小而直流电阻不变, 将造成在低速下产生的转矩有减小的倾向，因此, 在低频时给定V/f,要使输出电压提高一些, 以便获得一定的起动转矩, 这种补偿称增强起动。

可以采用各种方法实现, 有自动进行的方法、选择V/f模式或调整电位器等方法。

5、对于一般电机的组合是在60Hz 以上也要求转矩一定,是否可以?通常情况下时不可以的。

在60Hz 以上(也有50Hz 以上的模式) 电压不变,大体为恒功率特性,在高速下要求相同转矩时,必须注意电机与变频器容量的选择。

6、所谓开环是什么意思?给所使用的电机装置设速度检出器(PG),将实际转速反馈给控制装置进行控制的,称为“ 闭环” , 不用PG 运转的就叫作“ 开环” 。

通用变频器多为开环方式, 也有的机种利用选件可进行PG 反馈。

7、实际转速对于给定速度有偏差时如何办?开环时, 变频器即使输出给定频率, 电机在带负载运行时, 电机的转速在额定转差率的范围内(1%~5%)变动。
