8255A

8255A的内部结构，由三部分电路组成：与CPU的接口电路、内部控制逻辑电路和与外设连接的输入/输出接口电路。

D7～D0（data bus）：三态、双向数据线，与CPU数据总线连接，用来传送数据。

（chip select）：片选信号线，低电平有效时，芯片被选中。

A1, A0（port address）：地址线，用来选择内部端口。

（read）：读出信号线，低电平有效时，允许数据读出。

（write）：写入信号线，低电平有效时，允许数据写入。

RESET（reset)：复位信号线，高电平有效时，将所有内部寄存器（包括控制寄存器）清0。

PA7～PA0（port A）：A口输入/输出信号线。

PB7～PB0（port B）：B口输入/输出信号线。

PC7～PC0（port C）：C口输入/输出信号线。

VCC：＋5V电源。

GND：电源地线。

8255A的工作方式方式0：基本输入输出方式适用于无条件传送和查询方式的接口电路方式1：选通输入输出方式适用于查询和中断方式的接口电路方式2：双向选通传送方式适用于与双向传送数据的外设适用于查询和中断方式的接口电路8255A初始化编程8255A的A，B，C三个端口的工作方式是在初始化编程时，通过向8255A的控制端口写入控制字来设定的。

8255A由编程写入的控制字有两个：方式控制字和置位/复位控制字。

方式控制字用于设置端口A, B, C的工作方式和数据传送方向；置位/复位控制字用于设置C口的PC7～PC0中某一条口线PC i（i＝0～7）的电平。

两个控制字公用一个端口地址，由控制字的最高位作为区分这两个控制字的标志位。

（1）方式控制字的格式8255A工作方式控制字的格式如图7.11所示。

D0：设置PC3～PC0的数据传送方向。

D0＝1为输入；D0＝0为输出。

D1：设置B口的数据传送方向。

D1＝1为输入；D1＝0为输出．D2：设置B口的工作方式。

D2＝1为方式1；D2＝0为方式0。

8255A芯片8255A芯片是一种集成了并行输入/输出接口功能的芯片，由Intel公司推出。

它具有三个可编程I/O端口，每个端口都可以配置为输入或输出。

它提供了高度灵活性和可编程性，使其成为许多数字系统中常用的接口芯片。

8255A芯片的主要特点如下：1. 并行接口：8255A芯片具有三个并行I/O端口，即A、B和C端口。

每个端口都有8位，可以单独配置为输入或输出。

2. 可编程：8255A芯片可以通过编程来配置其各个端口的功能。

通过写入控制字寄存器，可以设置端口的工作模式，如输入模式、输出模式、双向模式等。

3. 单独I/O地址：8255A芯片具有单独的I/O地址，通过在I/O地址总线上设置相应的地址来访问芯片的寄存器。

4. 简化接口设计：8255A芯片的引脚数量相对较少，使得系统设计更加简化和便捷。

它可以直接与微处理器或其他逻辑芯片相连接，提供了与外部设备的接口。

5. 高可靠性：8255A芯片采用了逻辑门阵列和静态RAM组成的结构，具有较高的可靠性和稳定性。

8255A芯片的主要应用领域包括：1. 工业自动化系统：8255A芯片可以用于工业控制和自动化系统中，作为输入和输出设备的接口。

例如，它可以与传感器和执行器连接，实现对设备的监控和控制。

2. 仪器设备：8255A芯片可以用于仪器设备中，提供与外部设备的数据交换和控制接口。

例如，它可以用于示波器、频谱分析仪等设备中。

3. 计算机外部设备：8255A芯片可以用于计算机外部设备的接口，如打印机、磁盘驱动器等。

它可以实现对这些设备的数据传输和控制。

4. 数据采集系统：8255A芯片可以用于数据采集系统中，用于接收传感器的模拟信号并将其转换为数字信号。

总之，8255A芯片是一种功能强大的并行输入/输出接口芯片，具有灵活的配置和简化的接口设计。

它在工业自动化、仪器设备、计算机外部设备等领域具有广泛的应用。

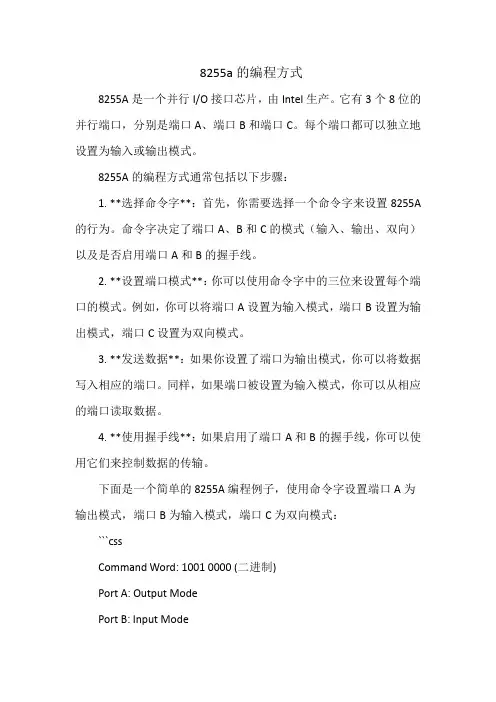

8255a的编程方式
8255A是一个并行I/O接口芯片，由Intel生产。

它有3个8位的并行端口，分别是端口A、端口B和端口C。

每个端口都可以独立地设置为输入或输出模式。

8255A的编程方式通常包括以下步骤：
1. **选择命令字**：首先，你需要选择一个命令字来设置8255A 的行为。

命令字决定了端口A、B和C的模式（输入、输出、双向）以及是否启用端口A和B的握手线。

2. **设置端口模式**：你可以使用命令字中的三位来设置每个端口的模式。

例如，你可以将端口A设置为输入模式，端口B设置为输出模式，端口C设置为双向模式。

3. **发送数据**：如果你设置了端口为输出模式，你可以将数据写入相应的端口。

同样，如果端口被设置为输入模式，你可以从相应的端口读取数据。

4. **使用握手线**：如果启用了端口A和B的握手线，你可以使用它们来控制数据的传输。

下面是一个简单的8255A编程例子，使用命令字设置端口A为输出模式，端口B为输入模式，端口C为双向模式：
```css
Command Word: 1001 0000 (二进制)
Port A: Output Mode
Port B: Input Mode
Port C: Bidirectional Mode
```
请注意，具体的编程方式可能会根据使用的微处理器或微控制器以及你的应用需求而有所不同。

因此，你应该参考具体的硬件和软件文档来获取更详细的信息。

8255A芯片Intel 8086/8088 系列的可编程外设接口电路（Programmable Peripheral Interface)简称 PPI，型号为8255（改进型为8255A及8255A-5），具有24条输入/输出引脚、可编程的通用并行输入/输出接口电路。

它是一片使用单一+5V电源的40脚双列直插式大规模集成电路。

8255A 的通用性强，使用灵活，通过它CPU可直接与外设相连接。

8255A在使用前要写入一个方式控制字，选择A、B、C三个端口各自的工作方式，共有三种;方式0 ：基本的输入输出方式，即无须联络就可以直接进行的 I/O方式。

其中A、B、C口的高四位或低四位可分别设置成输入或输出。

方式1 ：选通I/O,此时接口和外围设备需联络信号进行协调，只有A 口和B口可以工作在方式1，此时C口的某些线被规定为A口或B口与外围设备的联络信号，余下的线只有基本的I/O功能，即只工作在方式0.方式2：双向I/O方式，只有A口可以工作在这种方式，该I/O线即可输入又可输出，此时C口有5条线被规定为A口和外围设备的双向联络线，C口剩下的三条线可作为B口方式1的联络线，也可以和B口一起方式0的I/O线。

8255A是一个并行输入、输出器件，具有24个可编程设置的I/O口，包括3组8位的I/O为PA口、PB口、PC口，又可分为2组12位的I/O口：A组包括A口及C口高4位，B组包括B口及C组的低4位。

A口可以设置为方式0、方式1、方式2，B口与C口只能设置为方式0或方式1.8253A芯片可编程定时/计数器是 intel 82583-PTT 就是软件和硬件技术的结合功能：一片上有3个独立的16位计数通道每个计数通道都可按二进制计数或十进制计数每个计数器的计数速率可高达2mhz每个通道有6种工作方式，可由程序设置和改变所有的输入输出都与ttl兼容8259A目录8259A工作原理8259A主要功能8259A是专门为了对8085A和8086/8088进行中断控制而设计的芯片，它是可以用程序控制的中断控制器。

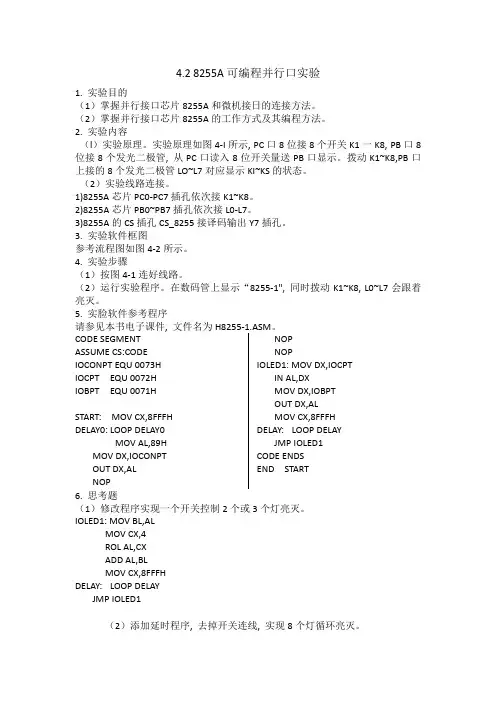

4.2 8255A可编程并行口实验1. 实验目的（1）掌握并行接口芯片8255A和微机接日的连接方法。

（2）掌握并行接口芯片8255A的工作方式及其编程方法。

2. 实验内容（l）实验原理。

实验原理如图4-I所示, PC口8位接8个开关K1一K8, PB口8位接8个发光二极管, 从PC口读入8位开关量送PB口显示。

拨动K1~K8,PB口上接的8个发光二极管LO~L7对应显示KI~KS的状态。

（2）实验线路连接。

1)8255A芯片PC0-PC7插孔依次接K1~K8。

2)8255A芯片PB0~PB7插孔依次接L0-L7。

3)8255A的CS插孔CS_8255接译码输出Y7插孔。

3. 实验软件框图参考流程图如图4-2所示。

4. 实验步骤（1）按图4-1连好线路。

（2）运行实验程序。

在数码管上显示“8255-1", 同时拨动K1~K8, L0~L7会跟着亮灭。

5. 实脸软件参考程序请参见本书电子课件, 文件名为H8255-1.ASM。

CODE SEGMENT ASSUME CS:CODE IOCONPT EQU 0073H IOCPT EQU 0072H IOBPT EQU 0071H START: MOV CX,8FFFH DELAY0:LOOP DELAY0MOV AL,89H MOV DX,IOCONPTOUT DX,ALNOPNOPNOPIOLED1: MOV DX,IOCPT IN AL,DXMOV DX,IOBPTOUT DX,ALMOV CX,8FFFH DELAY:LOOP DELAYJMP IOLED1 CODE ENDSEND START6. 思考题（1）修改程序实现一个开关控制2个或3个灯亮灭。

IOLED1: MOV BL,ALMOV CX,4ROL AL,CXADD AL,BLMOV CX,8FFFHDELAY:LOOP DELAYJMP IOLED1（2）添加延时程序, 去掉开关连线, 实现8个灯循环亮灭。

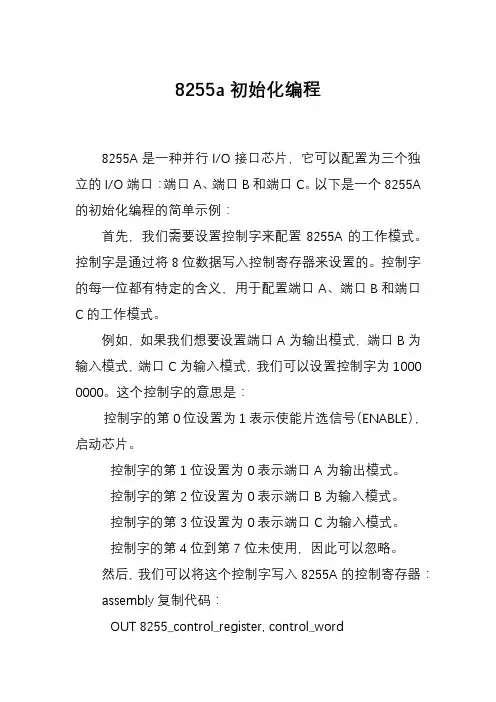

8255a初始化编程
8255A是一种并行I/O接口芯片，它可以配置为三个独立的I/O端口：端口A、端口B和端口C。

以下是一个8255A 的初始化编程的简单示例：
首先，我们需要设置控制字来配置8255A的工作模式。

控制字是通过将8位数据写入控制寄存器来设置的。

控制字的每一位都有特定的含义，用于配置端口A、端口B和端口C的工作模式。

例如，如果我们想要设置端口A为输出模式，端口B为输入模式，端口C为输入模式，我们可以设置控制字为1000 0000。

这个控制字的意思是：
控制字的第0位设置为1表示使能片选信号（ENABLE），启动芯片。

控制字的第1位设置为0表示端口A为输出模式。

控制字的第2位设置为0表示端口B为输入模式。

控制字的第3位设置为0表示端口C为输入模式。

控制字的第4位到第7位未使用，因此可以忽略。

然后，我们可以将这个控制字写入8255A的控制寄存器：assembly复制代码：
OUT 8255_control_register, control_word
其中，8255_control_register是控制寄存器的地址，control_word是我们刚才计算出的控制字。

这样我们就完成了8255A的初始化编程。

之后，我们就可以使用端口A、端口B和端口C进行I/O操作了。

注意：以上代码是假设我们在使用某种汇编语言进行编程。

不同的编程语言可能有不同的语法和函数来操作硬件。

8255a的控制字8255A是一种常用的并行接口芯片，其控制字用于设置和配置芯片的工作模式和功能。

控制字是一个8位的二进制数，通过对各位的设置可以实现不同的控制功能。

控制字的第一位是A0，用于选择A端口的工作模式。

当A0为0时，A端口工作在输出模式，可以将数据从计算机发送到外部设备；当A0为1时，A端口工作在输入模式，可以将外部设备的数据发送到计算机。

第二位是A1，用于选择B端口的工作模式。

当A1为0时，B端口工作在输出模式，可以将数据从计算机发送到外部设备；当A1为1时，B端口工作在输入模式，可以将外部设备的数据发送到计算机。

第三位是A2，用于选择C端口的工作模式。

当A2为0时，C端口工作在输出模式，可以将数据从计算机发送到外部设备；当A2为1时，C端口工作在输入模式，可以将外部设备的数据发送到计算机。

第四位是A3，用于选择C端口的工作方式。

当A3为0时，C端口工作在模式0，即C端口的8位数据线为输入线；当A3为1时，C 端口工作在模式1，即C端口的8位数据线为输出线。

第五位是A4，用于选择B端口的工作方式。

当A4为0时，B端口工作在模式0，即B端口的8位数据线为输入线；当A4为1时，B端口工作在模式1，即B端口的8位数据线为输出线。

第六位是A5，用于选择A端口的工作方式。

当A5为0时，A端口工作在模式0，即A端口的8位数据线为输入线；当A5为1时，A端口工作在模式1，即A端口的8位数据线为输出线。

第七位是A6，用于设置8255A的中断使能位。

当A6为0时，中断功能被禁用；当A6为1时，中断功能被启用。

最后一位是A7，用于选择8255A的工作模式。

当A7为0时，8255A工作在模式0，即三个端口均为并行输入/输出模式；当A7为1时，8255A工作在模式1，即A端口为并行输入/输出模式，B 端口为并行输入模式，C端口为并行输出模式。

通过对控制字的设置，可以实现不同的工作模式和功能。

例如，当控制字为00000000时，表示A、B、C三个端口均为并行输出模式，并且中断功能被禁用；当控制字为10011001时，表示A端口为并行输出模式，B端口为并行输入模式，C端口为并行输出模式，并且中断功能被启用。

8255A芯片简介及其应用班级：姓名：学号：一、简介8255是Intel公司生产的可编程并行I/O接口芯片，有3个8位并行I/O口。

具有3个通道3种工作方式的可编程并行接口芯片（40引脚）。

其各口功能可由软件选择，使用灵活，通用性强。

8255可作为单片机与多种外设连接时的中间接口电路。

二、内部结构8255作为主机与外设的连接芯片，必须提供与主机相连的3个总线接口，即数据线、地址线、控制线接口。

同时必须具有与外设连接的接口A、B、C口。

由于8255可编程,所以必须具有逻辑控制部分，因而8255内部结构分为3个部分：与CPU连接部分、与外设连接部分、控制部分。

1）与CPU连接部分根据定义，8255能并行传送8位数据，所以其数据线为8根D0～D7。

由于8255具有3个通道A、B、C，所以只要两根地址线就能寻址A、B、C 口及控制寄存器，故地址线为两根A0～A1。

此外CPU要对8255进行读、写与片选操作，所以控制线为片选、复位、读、写信号。

各信号的引脚编号如下：（1）数据总线DB：编号为D0～D7，用于8255与CPU传送8位数据。

（2）地址总线AB：编号为A0～A1，用于选择A、B、C口与控制寄存器。

（3）控制总线CB：片选信号、复位信号RST、写信号、读信号。

当CPU 要对8255进行读、写操作时，必须先向8255发片选信号选中8255芯片，然后发读信号或写信号对8255进行读或写数据的操作。

2）与外设接口部分根据定义，8255有3个通道A、B、C与外设连接，每个通道又有8根线与外设连接，所以8255可以用24根线与外设连接，若进行开关量控制，则8255可同时控制24路开关。

各通道的引脚编号如下：（1）A口：编号为PA0～PA7，用于8255向外设输入输出8位并行数据。

（2）B口：编号为PB0～PB7，用于8255向外设输入输出8位并行数据。

（3）C口：编号为PC0～PC7，用于8255向外设输入输出8位并行数据，当8255工作于应答I/O方式时，C口用于应答信号的通信。

8255A的介绍1、8255A引脚功能图4-1 8255A引脚功能图8255A采用40条引脚的双列直插式（DIP，Dual，In-line Package）封装，其引脚信号有：/CS：片选信号（输入）/RD：读信号（输入）/WR：写信号（输入）A1、A0：片内寄存器选择信号（输入）D7-D0：与CPU侧连接的数据线（双向）PA7-PA0：A口外设数据线（双向）PB7-PB0：B口外设数据线（双向）PC7-PC0：C口外设数据线（双向）PESET：复位信号（输入）控制信号/CS、/RD、/WR 以及A1、A0的组合可以实现三个数据口（PA、PB、PC）和控制口（控制寄存器）的读写操作，如表4-1所示2、8255A 的工作方式8255A 有三种工作方式：方式0、方式1、方式2。

其中PA 可以工作在三种方式，P1可以工作在方式0和方式1，PC 只能工作在方式0。

下面对这三种工作方式进行分析[8]。

（1）工作方式0 方式0为基本输入/输出方式。

这种方式下，PA 、PB 各8位均定义为输入或输出，PC 的低4位及高4位可独立定义为输入或输出。

定义为输出口均有锁存数据的能力，而定义为输入口无锁存能力。

方式0适合无条件传送方式，CPU 直接执行输入输出命令。

（2）工作方式1 方式1又称选通的输入/输出方式。

在这种工作方式下，PA 口、PB 口作数据的输入或输出口，但数据的输入/输出要在选通信号的控制下来完成。

这些选通信号来自PC 口的某些位提供的。

PA 口和PB 口可独立的由程序任意的设定为输入口或输出口，此时，PC 口自动的作为PA 口或PB 口的选通控制线。

（3）工作方式2 方式2有称双向传输方式，只适用于PA 口。

方式2中8255的PA 口相当于工作在数据总线的状态，使外部设备能利用8位数据线与CPU 进行双向通信，既能发送数据，也能接受数据。

因此PC 口的5根线用来提供双向传输所需的控制信号。

3、8255A 的控制字在使用8255A 时，首先要由CPU 对8255A 写入控制命令字，有两种控制命令字：一个是方式选择控制字，另一个是C 口按位置位/复位控制字，8255A 的各种工作方式都要由控制命令字来设定，这个设置过程称为“初始化”。

8255a初始化控制字在互联网技术的快速发展和普及下，8255A是一款广泛应用于各种设备和系统中的初始化控制字。

它作为一个多功能、可编程的通用接口设备，在数字系统和外部设备之间充当了桥梁的角色。

首先，让我们了解一下8255A的基本概念和特点。

8255A是一种具有24个引脚的IC芯片，它可以通过编程来实现输入/输出（I/O）操作。

这款芯片提供了三个可编程的I/O端口（Port A、Port B和Port C），以及与之相关的控制寄存器。

通过这些端口和寄存器，我们可以实现对外部设备的读取和控制。

那么，8255A的初始化控制字是什么呢？初始化控制字指的是在将8255A配置为特定工作模式之前，需要写入控制寄存器的值。

这个初始化控制字是8位二进制编码，用来设置8255A的工作模式、输入/输出方向以及其他功能的配置。

通过设置不同的控制字，我们可以定制8255A的功能，以满足不同应用场景的需求。

当我们开始使用8255A时，首先需要确定所需的工作模式。

8255A提供了三种基本的工作模式：模式0、模式1和模式2。

模式0是最简单的工作模式，它将8255A的三个端口都设置为并行I/O端口。

模式1将Port A和Port B设置为两个8位的并行I/O端口，Port C设置为两个4位的输入/输出端口。

而模式2则将Port A设置为8位的并行输入端口，Port B设置为8位的并行输出端口，Port C的4位则用于手动控制或状态读取。

根据所选择的工作模式，我们可以继续配置其他功能，如端口的输入/输出方向、中断使能等。

通过设置控制字的特定位，我们可以控制每个端口的工作方式，使之符合实际需求。

总的来说，8255A的初始化控制字是在开始使用该芯片之前必须设置的一系列参数。

通过对控制寄存器的编程，我们可以定制8255A 的功能，使之适配不同的应用场景。

这款多功能、可编程的通用接口设备在数字系统和外部设备之间实现了高效的数据传输和控制，为互联网技术的发展提供了有力的支持。

可编程并行接口芯片8255A并行输入/输出就是把若干个二进制位信息同时进行传送的数据传输方式。

它具有传输速度快、效率高的优点。

并行数据传输需用的信号线较多（与串行传输相比），不适合长距离传输。

所以，并行数据传输适用于数据传输率要求较高，而传输距离相对较短的场合。

8255A是Intel公司为其80系列微处理器生产的通用可编程并行输入输出接口芯片，也可以与其他系列的微处理器配套使用。

由于其通用性强，与微机接口方便，且可通过程序指定完成各种输入输出操作，因此，8255获得了广泛的应用。

8255A的引脚与结构1．8255A的引脚8255A是可编程的三端口并行输入输出接口芯片，具有40个引脚，双列直插式封装，由+5V供电，其引脚与功能示意图如图所示。

A、B、C三个端口各有8条端口I/O线：PA7PA0，PB7PB0，PC7PC0，共32个引脚，用于8255A与外设之间的数据（或控制、状态信号）的传送。

D0~D7：8位三态数据线，接至系统数据总线。

CPU通过它实现与8255之间数据的读出与写入，以及控制字和状态字的写入与读出等。

A0~A1：地址信号。

A0和A1经片内译码产生四个有效地址分别对应A、B、C 三个独立的数据端口以及一个公共的控制端口。

在实际使用中，A1、A0端接到系统地址总线的A1、A0。

CS#：片选信号，由系统地址译码器产生，低电平有效。

读写控制信号RD#和WR#：低电平有效，用于决定CPU和8255A之间信息传送的方向：当RD#=0时，从8255A读至CPU；当WR#=0时，由CPU写入8255A。

CPU对8255各端口进行读写操作时的信号关系如表所示。

RESRT：复位信号，高电平有效。

8255A复位后，A、B、C三个端口都置为输入方式。

2．8255A的内部结构如图所示，8255A的内部由以下四部分组成：（1）端口A、端口B和端口C端口A、端口B和端口C都是8位端口，可以选择作为输入或输出。
