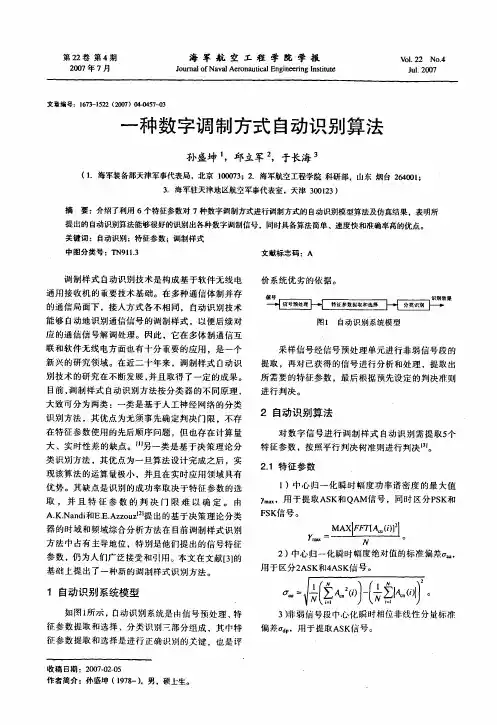

通信中数字调制信号自动识别算法

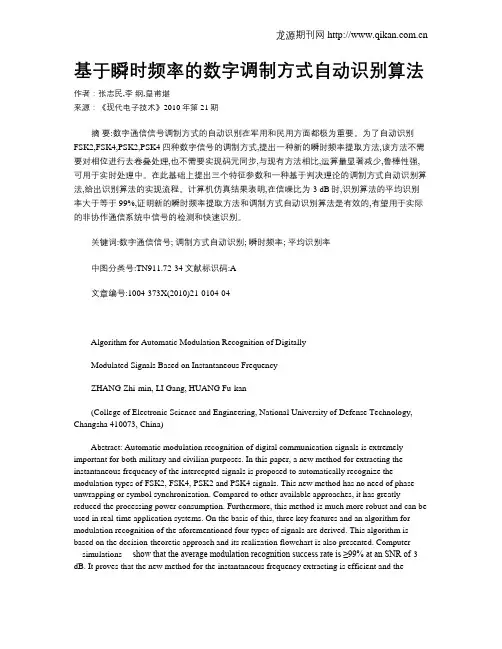

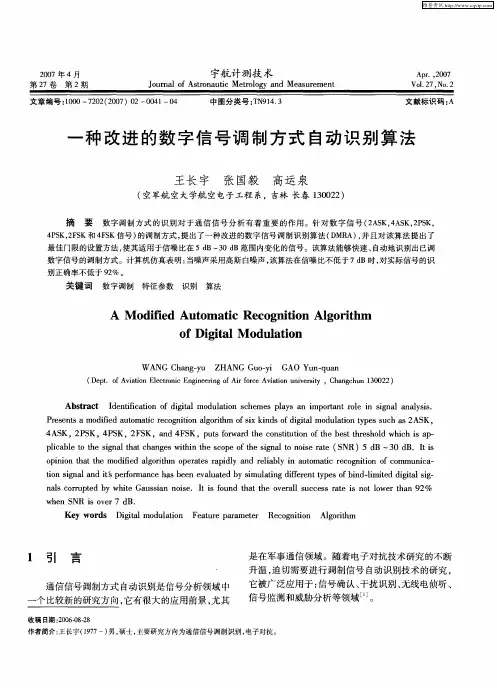

基于瞬时频率的数字调制方式自动识别算法作者：张志民,李纲,皇甫堪来源：《现代电子技术》2010年第21期摘要:数字通信信号调制方式的自动识别在军用和民用方面都极为重要。

为了自动识别FSK2,FSK4,PSK2,PSK4四种数字信号的调制方式,提出一种新的瞬时频率提取方法,该方法不需要对相位进行去卷叠处理,也不需要实现码元同步,与现有方法相比,运算量显著减少,鲁棒性强,可用于实时处理中。

在此基础上提出三个特征参数和一种基于判决理论的调制方式自动识别算法,给出识别算法的实现流程。

计算机仿真结果表明,在信噪比为-3 dB时,识别算法的平均识别率大于等于99%,证明新的瞬时频率提取方法和调制方式自动识别算法是有效的,有望用于实际的非协作通信系统中信号的检测和快速识别。

关键词:数字通信信号; 调制方式自动识别; 瞬时频率; 平均识别率中图分类号:TN911.72-34文献标识码:A文章编号:1004-373X(2010)21-0104-04Algorithm for Automatic Modulation Recognition of DigitallyModulated Signals Based on Instantaneous FrequencyZHANG Zhi-min, LI Gang, HUANG Fu-kan(College of Electronic Science and Engineering, National University of Defense Technology, Changsha 410073, China)Abstract: Automatic modulation recognition of digital communication signals is extremely important for both military and civilian purposes. In this paper, a new method for extracting the instantaneous frequency of the intercepted signals is proposed to automatically recognize the modulation types of FSK2, FSK4, PSK2 and PSK4 signals. This new method has no need of phase-unwrapping or symbol synchronization. Compared to other available approaches, it has greatly reduced the processing power consumption. Furthermore, this method is much more robust and can be used in real-time application systems. On the basis of this, three key features and an algorithm for modulation recognition of the aforementioned four types of signals are derived. This algorithm is based on the decision-theoretic approach and its realization flowchart is also presented. Computer-3 dB. It proves that the new method for the instantaneous frequency extracting is efficient and the modulation recognition algorithm is suitable for the practical application of signal detection and fast recognition in non-cooperation communication systems.Keywords: digital communication signals; automatic modulation recognition; instantaneous frequency; average recognition rate0 引言数字通信信号调制方式的自动识别是信号分析领域中一个比较新的研究方向,它在军用和民用方面,尤其是在军事通信领域中都有很大的应用前景。

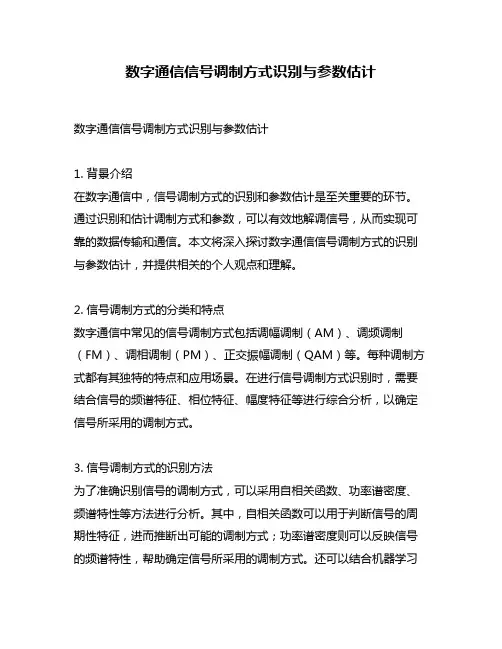

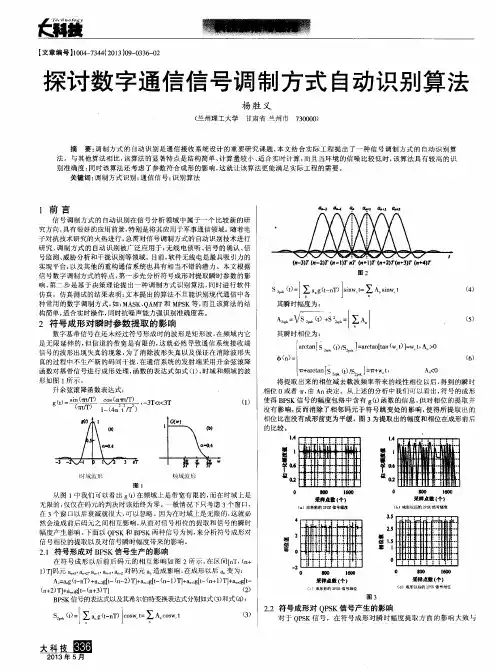

数字通信信号调制方式识别与参数估计数字通信信号调制方式识别与参数估计1. 背景介绍在数字通信中，信号调制方式的识别和参数估计是至关重要的环节。

通过识别和估计调制方式和参数，可以有效地解调信号，从而实现可靠的数据传输和通信。

本文将深入探讨数字通信信号调制方式的识别与参数估计，并提供相关的个人观点和理解。

2. 信号调制方式的分类和特点数字通信中常见的信号调制方式包括调幅调制（AM）、调频调制（FM）、调相调制（PM）、正交振幅调制（QAM）等。

每种调制方式都有其独特的特点和应用场景。

在进行信号调制方式识别时，需要结合信号的频谱特征、相位特征、幅度特征等进行综合分析，以确定信号所采用的调制方式。

3. 信号调制方式的识别方法为了准确识别信号的调制方式，可以采用自相关函数、功率谱密度、频谱特性等方法进行分析。

其中，自相关函数可以用于判断信号的周期性特征，进而推断出可能的调制方式；功率谱密度则可以反映信号的频谱特性，帮助确定信号所采用的调制方式。

还可以结合机器学习算法，如支持向量机（SVM）、深度学习等方法，提高对信号调制方式的准确识别率。

4. 参数估计的重要性及方法对于已识别出调制方式的信号，还需要进行参数估计，包括载波频率、信号相位、调制指数等参数的估计。

参数估计的准确性直接影响到信号的解调效果和通信性能。

常用的参数估计方法有最大似然估计法、最小均方误差估计法等，通过对信号进行模型拟合和参数优化，得到准确的参数估计结果。

5. 个人观点和理解在进行数字通信信号调制方式识别与参数估计时，我认为除了理论知识的掌握外，还需要结合实际场景进行分析和应用。

对于复杂多变的通信环境，传统的识别与估计方法可能存在局限性，因此需要不断探索创新的方法和技术，以提高对信号调制方式的准确识别和参数估计能力。

总结通过对数字通信信号调制方式识别与参数估计的探讨，我们深入了解了其在数字通信中的重要性和方法。

在实际应用中，需要根据具体情况选择合适的识别与估计方法，不断优化和改进算法，以实现更可靠、高效的数字通信系统。

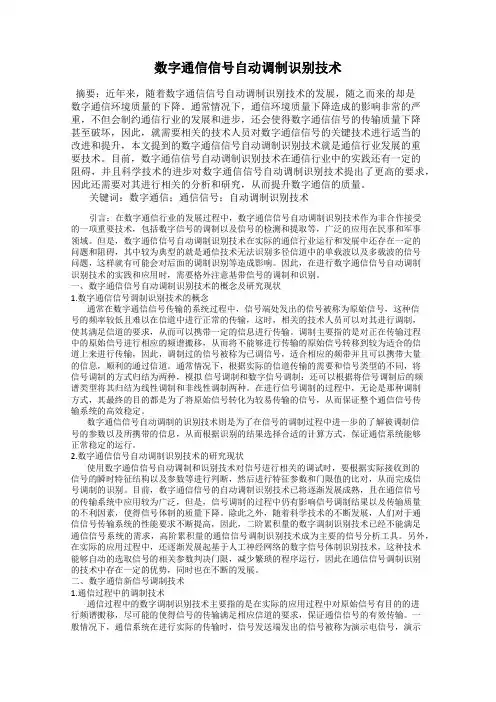

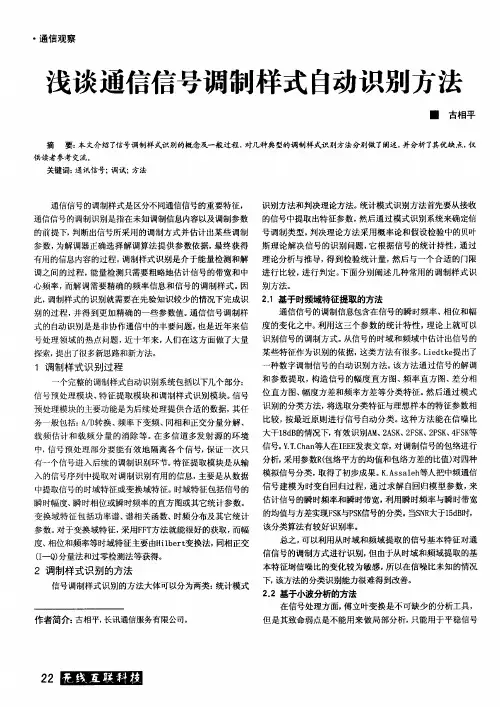

数字通信信号自动调制识别技术摘要：近年来，随着数字通信信号自动调制识别技术的发展，随之而来的却是数字通信环境质量的下降。

通常情况下，通信环境质量下降造成的影响非常的严重，不但会制约通信行业的发展和进步，还会使得数字通信信号的传输质量下降甚至破坏，因此，就需要相关的技术人员对数字通信信号的关键技术进行适当的改进和提升，本文提到的数字通信信号自动调制识别技术就是通信行业发展的重要技术。

目前，数字通信信号自动调制识别技术在通信行业中的实践还有一定的阻碍，并且科学技术的进步对数字通信信号自动调制识别技术提出了更高的要求，因此还需要对其进行相关的分析和研究，从而提升数字通信的质量。

关键词：数字通信；通信信号；自动调制识别技术引言：在数字通信行业的发展过程中，数字通信信号自动调制识别技术作为非合作接受的一项重要技术，包括数字信号的调制以及信号的检测和提取等，广泛的应用在民事和军事领域。

但是，数字通信信号自动调制识别技术在实际的通信行业运行和发展中还存在一定的问题和阻碍，其中较为典型的就是通信技术无法识别多径信道中的单载波以及多载波的信号问题，这样就有可能会对后面的调制识别等造成影响。

因此，在进行数字通信信号自动调制识别技术的实践和应用时，需要格外注意基带信号的调制和识别。

一、数字通信信号自动调制识别技术的概念及研究现状1.数字通信信号调制识别技术的概念通常在数字通信信号传输的系统过程中，信号端处发出的信号被称为原始信号，这种信号的频率较低且难以在信道中进行正常的传输，这时，相关的技术人员可以对其进行调制，使其满足信道的要求，从而可以携带一定的信息进行传输。

调制主要指的是对正在传输过程中的原始信号进行相应的频谱搬移，从而将不能够进行传输的原始信号转移到较为适合的信道上来进行传输，因此，调制过的信号被称为已调信号，适合相应的频带并且可以携带大量的信息，顺利的通过信道。

通常情况下，根据实际的信道传输的需要和信号类型的不同，将信号调制的方式归结为两种，模拟信号调制和数字信号调制；还可以根据将信号调制后的频谱类型将其归结为线性调制和非线性调制两种。

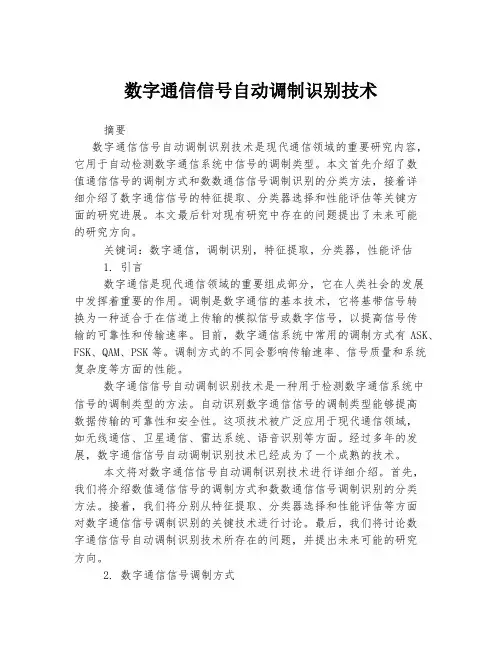

数字通信信号自动调制识别技术摘要数字通信信号自动调制识别技术是现代通信领域的重要研究内容，它用于自动检测数字通信系统中信号的调制类型。

本文首先介绍了数值通信信号的调制方式和数数通信信号调制识别的分类方法，接着详细介绍了数字通信信号的特征提取、分类器选择和性能评估等关键方面的研究进展。

本文最后针对现有研究中存在的问题提出了未来可能的研究方向。

关键词：数字通信，调制识别，特征提取，分类器，性能评估1. 引言数字通信是现代通信领域的重要组成部分，它在人类社会的发展中发挥着重要的作用。

调制是数字通信的基本技术，它将基带信号转换为一种适合于在信道上传输的模拟信号或数字信号，以提高信号传输的可靠性和传输速率。

目前，数字通信系统中常用的调制方式有ASK、FSK、QAM、PSK等。

调制方式的不同会影响传输速率、信号质量和系统复杂度等方面的性能。

数字通信信号自动调制识别技术是一种用于检测数字通信系统中信号的调制类型的方法。

自动识别数字通信信号的调制类型能够提高数据传输的可靠性和安全性。

这项技术被广泛应用于现代通信领域，如无线通信、卫星通信、雷达系统、语音识别等方面。

经过多年的发展，数字通信信号自动调制识别技术已经成为了一个成熟的技术。

本文将对数字通信信号自动调制识别技术进行详细介绍。

首先，我们将介绍数值通信信号的调制方式和数数通信信号调制识别的分类方法。

接着，我们将分别从特征提取、分类器选择和性能评估等方面对数字通信信号调制识别的关键技术进行讨论。

最后，我们将讨论数字通信信号自动调制识别技术所存在的问题，并提出未来可能的研究方向。

2. 数字通信信号调制方式数字通信信号的调制方式有多种，常见的调制方式有ASK、FSK、QAM、PSK等。

下面我们将介绍这些调制方式的基本原理。

2.1 ASK调制ASK调制是通过调制信号的振幅来传输数字信息的。

在ASK调制中，数字信号被转换为相应的基带信号，然后通过一个载波信号来进行调制。

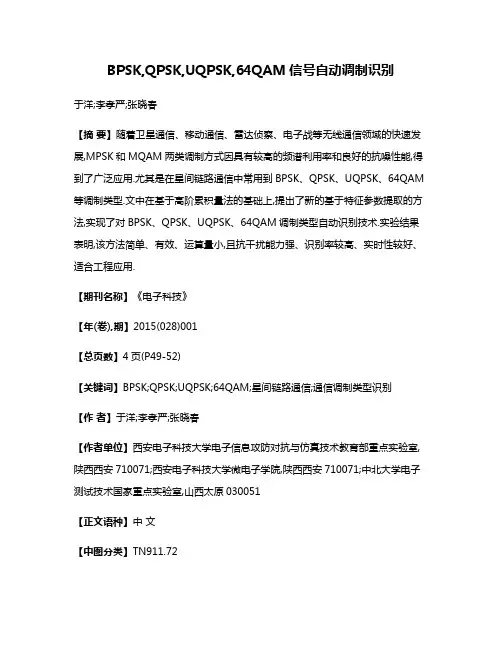

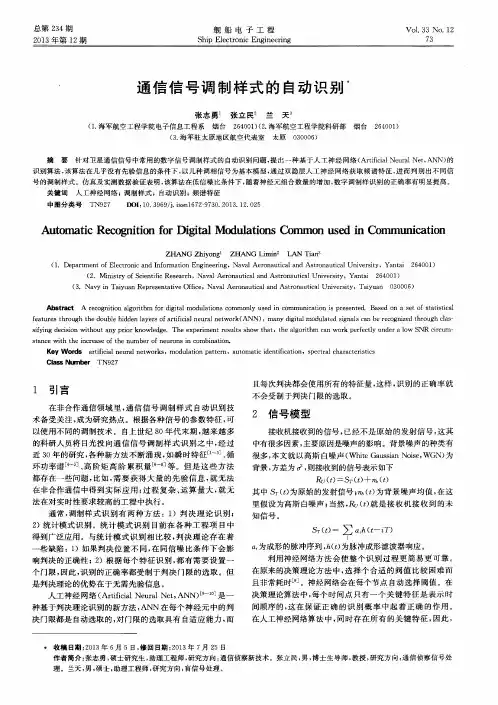

BPSK,QPSK,UQPSK,64QAM信号自动调制识别于洋;李孝严;张晓春【摘要】随着卫星通信、移动通信、雷达侦察、电子战等无线通信领域的快速发展,MPSK和MQAM两类调制方式因具有较高的频谱利用率和良好的抗噪性能,得到了广泛应用.尤其是在星间链路通信中常用到BPSK、QPSK、UQPSK、64QAM 等调制类型.文中在基于高阶累积量法的基础上,提出了新的基于特征参数提取的方法,实现了对BPSK、QPSK、UQPSK、64QAM调制类型自动识别技术.实验结果表明,该方法简单、有效、运算量小,且抗干扰能力强、识别率较高、实时性较好、适合工程应用.【期刊名称】《电子科技》【年(卷),期】2015(028)001【总页数】4页(P49-52)【关键词】BPSK;QPSK;UQPSK;64QAM;星间链路通信;通信调制类型识别【作者】于洋;李孝严;张晓春【作者单位】西安电子科技大学电子信息攻防对抗与仿真技术教育部重点实验室,陕西西安710071;西安电子科技大学微电子学院,陕西西安710071;中北大学电子测试技术国家重点实验室,山西太原030051【正文语种】中文【中图分类】TN911.72随着电子技术和无线通信技术的快速发展，调制识别技术得到广泛的应用，尤其是在军事、民用领域，近年来始终备受关注。

为充分利用通信资源，通信信号的体制、调制样式更加多样化和复杂化，调制识别技术在不断发展，并应用于各个领域。

通信环境也在不断变化，使得同一空间的信号越发密集，接收到的信号也存在多种不同的调制方式。

近年来，随着深空通信技术的不断发展，使得星间链路信号的调制识别具有重要意义。

由于数字调相信号自身具有频带利用率高、抗干扰能力强等优点，其被广泛应用于星间链路通信中。

随着，传输容量的不断扩大，可用的频带受限，数字调制方式以由二相的BPSK发展为四相的QPSK、UQPSK，既调相又调幅的MQAM信号。

所以对数字调相信号的识别就显得尤为重要，特别是在先验知识缺乏，低信噪比条件下的调制类型的自动识别。
