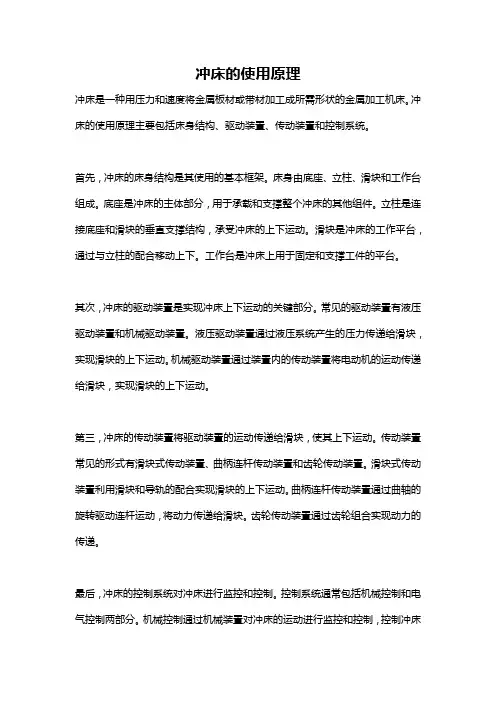

冲床的使用原理
冲床的使用原理冲床是一种用压力和速度将金属板材或带材加工成所需形状的金属加工机床。
冲床的使用原理主要包括床身结构、驱动装置、传动装置和控制系统。
首先，冲床的床身结构是其使用的基本框架。
床身由底座、立柱、滑块和工作台组成。
底座是冲床的主体部分，用于承载和支撑整个冲床的其他组件。
立柱是连接底座和滑块的垂直支撑结构，承受冲床的上下运动。
滑块是冲床的工作平台，通过与立柱的配合移动上下。
工作台是冲床上用于固定和支撑工件的平台。
其次，冲床的驱动装置是实现冲床上下运动的关键部分。
常见的驱动装置有液压驱动装置和机械驱动装置。
液压驱动装置通过液压系统产生的压力传递给滑块，实现滑块的上下运动。
机械驱动装置通过装置内的传动装置将电动机的运动传递给滑块，实现滑块的上下运动。
第三，冲床的传动装置将驱动装置的运动传递给滑块，使其上下运动。
传动装置常见的形式有滑块式传动装置、曲柄连杆传动装置和齿轮传动装置。
滑块式传动装置利用滑块和导轨的配合实现滑块的上下运动。
曲柄连杆传动装置通过曲轴的旋转驱动连杆运动，将动力传递给滑块。
齿轮传动装置通过齿轮组合实现动力的传递。
最后，冲床的控制系统对冲床进行监控和控制。
控制系统通常包括机械控制和电气控制两部分。
机械控制通过机械装置对冲床的运动进行监控和控制，控制冲床的行程和速度。
电气控制通过电气元件和控制器对冲床进行精细的控制，可以实现多种加工工艺和自动化操作。
冲床工作时，首先将金属板材或带材固定在工作台上。
然后，根据加工要求，调整冲床的行程和速度，启动驱动装置，驱动滑块上下运动。
当滑块向下移动时，冲床上的模具通过外力将金属板材冲压成所需形状。
最后，滑块返回初始位置，完成一次冲压过程。
冲床的使用广泛应用于金属加工行业，特别是在汽车、电子、航空航天等领域。
其加工速度快、效率高、精度高，可以实现大规模、批量生产。
同时，冲床还具有模具易更换、生产自动化程度高等优点。
随着科技的不断进步，冲床在制造业中的应用将会得到进一步的拓展和发展。

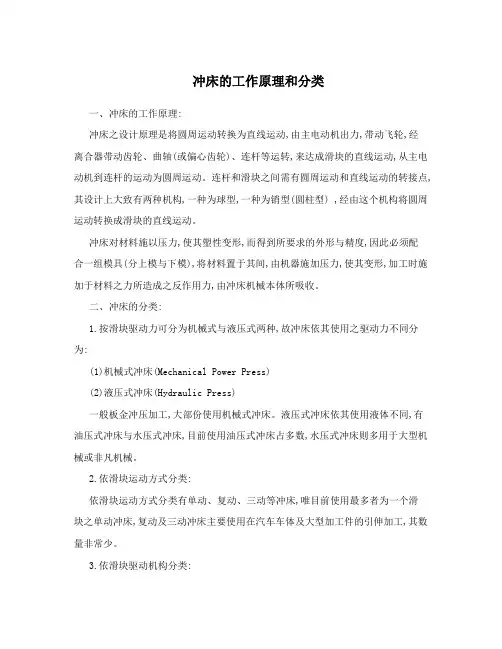

冲床的工作原理和分类
冲床的工作原理和分类一、冲床的工作原理:冲床之设计原理是将圆周运动转换为直线运动,由主电动机出力,带动飞轮,经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转,来达成滑块的直线运动,从主电动机到连杆的运动为圆周运动。
连杆和滑块之间需有圆周运动和直线运动的转接点,其设计上大致有两种机构,一种为球型,一种为销型(圆柱型) ,经由这个机构将圆周运动转换成滑块的直线运动。
冲床对材料施以压力,使其塑性变形,而得到所要求的外形与精度,因此必须配合一组模具(分上模与下模),将材料置于其间,由机器施加压力,使其变形,加工时施加于材料之力所造成之反作用力,由冲床机械本体所吸收。
二、冲床的分类:1.按滑块驱动力可分为机械式与液压式两种,故冲床依其使用之驱动力不同分为:(1)机械式冲床(Mechanical Power Press)(2)液压式冲床(Hydraulic Press)一般板金冲压加工,大部份使用机械式冲床。
液压式冲床依其使用液体不同,有油压式冲床与水压式冲床,目前使用油压式冲床占多数,水压式冲床则多用于大型机械或非凡机械。
2.依滑块运动方式分类:依滑块运动方式分类有单动、复动、三动等冲床,唯目前使用最多者为一个滑块之单动冲床,复动及三动冲床主要使用在汽车车体及大型加工件的引伸加工,其数量非常少。
3.依滑块驱动机构分类:(1)曲轴式冲床(Crank Press)使用曲轴机构的冲床称为曲轴冲床,如图一是曲轴式冲床,大部份的机械冲床使用本机构。
使用曲轴机构最多的理由是,轻易制作、可正确决定行程之下端位置、及滑块运动曲线大体上适用于各种加工。
因此,这种型式的冲压适用于冲切、弯曲、拉伸、热间锻造、温间锻造、冷间锻造及其它几乎所有的冲床加工。
(2)无曲轴式冲床(Crankless Press)无曲轴式冲床又称偏心齿轮式冲床,图二是偏心齿轮式冲床。
曲轴式冲床与偏心齿轮式冲床两构造之功能的比较,如表二所示,偏心齿轮式冲床构造的轴刚性、润滑、外观、保养等方面优于曲轴构造,缺点则是价格较高。
冲床作业指导书
冲床作业指导书引言概述:冲床是一种常见的金属加工设备，广泛应用于创造业中。
为了保证冲床作业的安全和高效性，本指导书将详细介绍冲床作业的基本知识、操作流程、注意事项和常见故障排除方法。
一、冲床基本知识1.1 冲床的定义和分类1.2 冲床的工作原理和结构1.3 冲床的主要零部件和功能二、冲床作业操作流程2.1 准备工作2.1.1 确认冲床工作区域的安全环境2.1.2 检查冲床的工作状态和保养情况2.1.3 准备所需的冲床刀具和材料2.2 冲床操作步骤2.2.1 调整冲床的工作参数和模具2.2.2 将工件固定在冲床上2.2.3 启动冲床并进行冲压加工2.3 冲床作业后处理2.3.1 清理冲床和工作区域2.3.2 检查冲床刀具和模具的磨损情况2.3.3 记录冲床作业数据和问题反馈三、冲床作业注意事项3.1 个人防护措施3.1.1 穿戴适当的防护装备3.1.2 注意手部和身体的安全保护3.1.3 遵守作业规章制度3.2 冲床操作安全3.2.1 确保冲床处于住手状态才干进行调整和维护3.2.2 遵循正确的冲床操作流程3.2.3 防止冲床超负荷工作和过载3.3 冲床故障排除3.3.1 常见故障及其原因的识别3.3.2 故障排除的基本步骤3.3.3 寻求专业技术人员的匡助四、冲床作业效率提升4.1 优化冲床工艺参数4.1.1 调整冲床速度和压力4.1.2 选择合适的冲床刀具和模具4.1.3 优化冲床工艺流程4.2 加强冲床维护保养4.2.1 定期检查和清洁冲床4.2.2 润滑冲床零部件4.2.3 及时更换磨损的冲床刀具和模具4.3 培训和技能提升4.3.1 参加冲床操作培训课程4.3.2 学习冲床维护保养知识4.3.3 不断提升冲床操作技能五、结论冲床作业是一项需要专业知识和技能的工作。
通过本指导书的学习，您将能够掌握冲床的基本知识和操作流程，并能够遵守作业注意事项，提高冲床作业的效率和安全性。
同时，及时排除冲床故障和加强冲床维护保养，将有助于延长冲床的使用寿命和提高生产效率。
冲床是什么工作

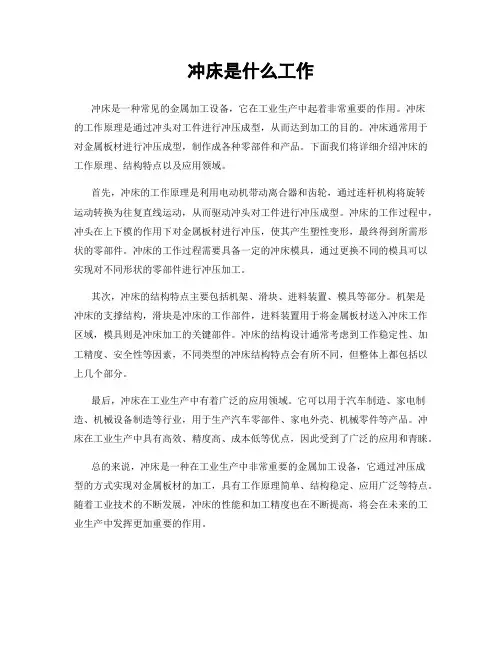

冲床是什么工作
冲床是一种常见的金属加工设备，它在工业生产中起着非常重要的作用。
冲床
的工作原理是通过冲头对工件进行冲压成型，从而达到加工的目的。
冲床通常用于对金属板材进行冲压成型，制作成各种零部件和产品。
下面我们将详细介绍冲床的工作原理、结构特点以及应用领域。
首先，冲床的工作原理是利用电动机带动离合器和齿轮，通过连杆机构将旋转
运动转换为往复直线运动，从而驱动冲头对工件进行冲压成型。
冲床的工作过程中，冲头在上下模的作用下对金属板材进行冲压，使其产生塑性变形，最终得到所需形状的零部件。
冲床的工作过程需要具备一定的冲床模具，通过更换不同的模具可以实现对不同形状的零部件进行冲压加工。
其次，冲床的结构特点主要包括机架、滑块、进料装置、模具等部分。
机架是
冲床的支撑结构，滑块是冲床的工作部件，进料装置用于将金属板材送入冲床工作区域，模具则是冲床加工的关键部件。
冲床的结构设计通常考虑到工作稳定性、加工精度、安全性等因素，不同类型的冲床结构特点会有所不同，但整体上都包括以上几个部分。
最后，冲床在工业生产中有着广泛的应用领域。
它可以用于汽车制造、家电制造、机械设备制造等行业，用于生产汽车零部件、家电外壳、机械零件等产品。
冲床在工业生产中具有高效、精度高、成本低等优点，因此受到了广泛的应用和青睐。
总的来说，冲床是一种在工业生产中非常重要的金属加工设备，它通过冲压成
型的方式实现对金属板材的加工，具有工作原理简单、结构稳定、应用广泛等特点。
随着工业技术的不断发展，冲床的性能和加工精度也在不断提高，将会在未来的工业生产中发挥更加重要的作用。

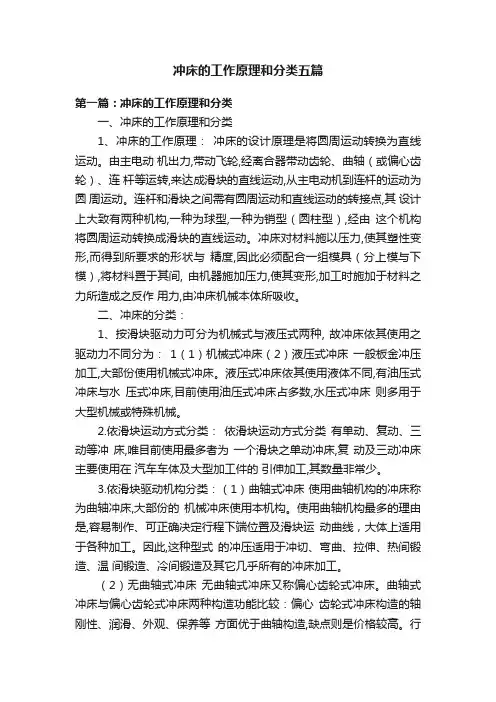

冲床的工作原理和分类五篇
冲床的工作原理和分类五篇第一篇：冲床的工作原理和分类一、冲床的工作原理和分类1、冲床的工作原理：冲床的设计原理是将圆周运动转换为直线运动。
由主电动机出力,带动飞轮,经离合器带动齿轮、曲轴（或偏心齿轮）、连杆等运转,来达成滑块的直线运动,从主电动机到连杆的运动为圆周运动。
连杆和滑块之间需有圆周运动和直线运动的转接点,其设计上大致有两种机构,一种为球型,一种为销型（圆柱型）,经由这个机构将圆周运动转换成滑块的直线运动。
冲床对材料施以压力,使其塑性变形,而得到所要求的形状与精度,因此必须配合一组模具（分上模与下模）,将材料置于其间, 由机器施加压力,使其变形,加工时施加于材料之力所造成之反作用力,由冲床机械本体所吸收。
二、冲床的分类：1、按滑块驱动力可分为机械式与液压式两种, 故冲床依其使用之驱动力不同分为：1（1）机械式冲床（2）液压式冲床一般板金冲压加工,大部份使用机械式冲床。
液压式冲床依其使用液体不同,有油压式冲床与水压式冲床,目前使用油压式冲床占多数,水压式冲床则多用于大型机械或特殊机械。
2.依滑块运动方式分类：依滑块运动方式分类有单动、复动、三动等冲床,唯目前使用最多者为一个滑块之单动冲床,复动及三动冲床主要使用在汽车车体及大型加工件的引伸加工,其数量非常少。
3.依滑块驱动机构分类：（1）曲轴式冲床使用曲轴机构的冲床称为曲轴冲床,大部份的机械冲床使用本机构。
使用曲轴机构最多的理由是,容易制作、可正确决定行程下端位置及滑块运动曲线，大体上适用于各种加工。
因此,这种型式的冲压适用于冲切、弯曲、拉伸、热间锻造、温间锻造、冷间锻造及其它几乎所有的冲床加工。
（2）无曲轴式冲床无曲轴式冲床又称偏心齿轮式冲床。
曲轴式冲床与偏心齿轮式冲床两种构造功能比较：偏心齿轮式冲床构造的轴刚性、润滑、外观、保养等方面优于曲轴构造,缺点则是价格较高。
行程较长时,偏心齿轮式冲床较为有利,而如冲切专用机之行程较短的情形时,是曲轴冲床较佳,因此小型机及高速冲切用冲床等也是曲轴冲床的领域。
冲床工作原理工作原理
压力机
冲床工作原理：
冲床的原来也就是以曲柄连杆机构.
*由电机带动飞轮、飞轮通过轴与小齿轮带动大齿轮、大齿轮通过离合器带动曲轴，曲轴带动连杆使滑块工作。滑块每分钟行程次数及滑块的运动曲线都是固定不变的。
*压力机基本可分为床身部分、工作部分、操纵部分及传动部分，各部分所有构件均安装于床身上。 *车间压力机均属板料冲压的通用压力机，可实现各种冷冲压工艺，如冲、弯曲、浅拉伸等。 这基本上就是一个简单工作原理。 来自6）准备工作中所需工具
（二）工作时间内：
1）定时用油枪给各润滑点注油。
压力机每日保养工作:
（一）工作开始前：
1）收拾工作地点，从压力机上将与工作无关的的物件收拾干净，工具妥善保管。无关人员应离开压力机工作地点。
2）检查压力机摩擦部分润滑情况。
3）检查冲模安装是否正确可靠，刀刃上有无裂纹、凹痕或崩裂。
4）一定在离合器脱开的情况下，才可以开机。
5）实验制动带、离合器、操纵器的工作情况，做几次行程。
3） 滑块： 在滑块中，与调节螺杆球头接触的球碗下面有压踏式保险器，保证了在超载时不会损坏压力机。打开正面的方盖，可以换保险器。
4） 制动带： 曲轴左端装有一个偏心式制动带，当离合器脱开，克服滑块往复运动的惯性，保证曲轴停在上死点。
5） 操纵器： 操纵器时控制离合器结合与分离的机构。转换操纵器拉杆的连接位置，可获得单次行程和连续行程两种动作。
冲床主要部件、
1） 床身部分：床身与工作台铸成一体的铸铁件。
2） 离合器： 压力机不进行工作时，操纵器的凸轮推挡着转键的尾部，使其工作部分的月牙形狐完全陷入曲轴半圆槽内。此时，曲轴空转，滑块停于上死点；压力机工作时，操纵器的凸轮转过一个角度，让开转键尾部，由弹簧作用，转键转动45°，工作部分背部进入中套三个圆槽中的任意一个，离合器处于结合位置，飞轮带动曲轴转动，滑块作上下运动。

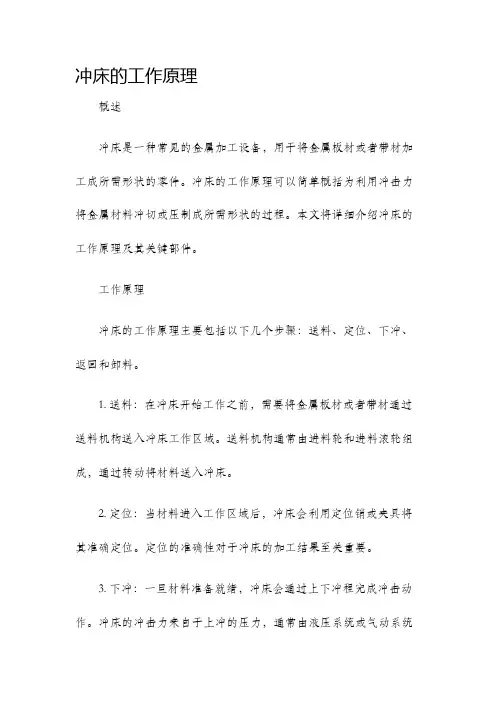

冲床的工作原理
冲床的工作原理概述冲床是一种常见的金属加工设备，用于将金属板材或者带材加工成所需形状的零件。
冲床的工作原理可以简单概括为利用冲击力将金属材料冲切或压制成所需形状的过程。
本文将详细介绍冲床的工作原理及其关键部件。
工作原理冲床的工作原理主要包括以下几个步骤：送料、定位、下冲、返回和卸料。
1. 送料：在冲床开始工作之前，需要将金属板材或者带材通过送料机构送入冲床工作区域。
送料机构通常由进料轮和进料滚轮组成，通过转动将材料送入冲床。
2. 定位：当材料进入工作区域后，冲床会利用定位销或夹具将其准确定位。
定位的准确性对于冲床的加工结果至关重要。
3. 下冲：一旦材料准备就绪，冲床会通过上下冲程完成冲击动作。
冲床的冲击力来自于上冲的压力，通常由液压系统或气动系统提供。
上冲动作将冲头按照所需形状冲压在金属材料上，使其形成零件。
4. 返回：在冲床完成冲压动作后，冲头会返回初始位置，准备进行下一次加工。
返回动作通常由液压或气动系统控制。
5. 卸料：完成冲床加工后，零件会被卸下。
卸料方式通常根据具体工艺要求而定，可以通过排料斗、传送带等方式将零件移出工作区域。
冲床的关键部件冲床的工作原理离不开以下关键部件：1. 主机部分：主机部分由机身、液压系统、传动系统组成。
机身是冲床的基本结构，液压系统提供冲击力，传动系统将动力传递给冲头。
2. 进料系统：进料系统包括进料轮和进料滚轮，用于将金属板材或带材送入工作区域。
3. 定位系统：定位系统包括定位销或夹具，用于将材料准确定位，确保加工的准确性。
4. 冲击系统：冲击系统由液压或气动系统提供上冲动力。
液压系统通常由液压泵和液压缸组成，气动系统由气源和气缸组成。
5. 控制系统：冲床的控制系统包括机械控制系统和电气控制系统，用于控制冲床的运行和加工参数的调节。
应用领域冲床具有高效、精确和重复性好的特点，广泛应用于金属加工行业。
它可以用于冲孔、冲剪、冲压、弯曲、拉伸等多种加工工艺，适用于汽车零部件、电子元器件、家具五金等众多行业。

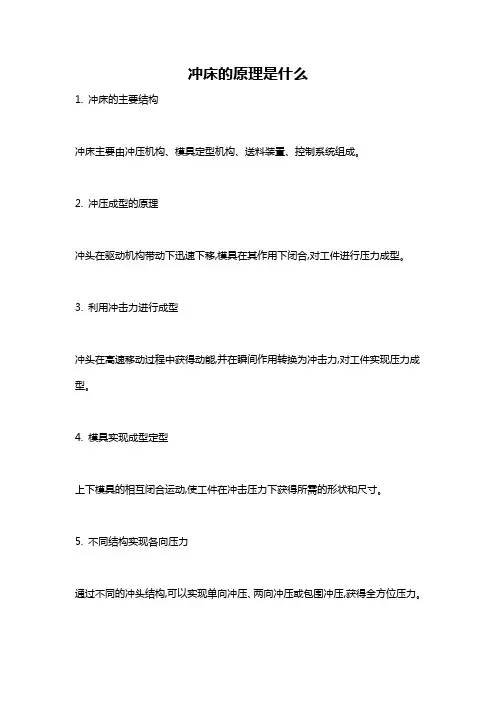

冲床的原理是什么
冲床的原理是什么
1. 冲床的主要结构
冲床主要由冲压机构、模具定型机构、送料装置、控制系统组成。
2. 冲压成型的原理
冲头在驱动机构带动下迅速下移,模具在其作用下闭合,对工件进行压力成型。
3. 利用冲击力进行成型
冲头在高速移动过程中获得动能,并在瞬间作用转换为冲击力,对工件实现压力成型。
4. 模具实现成型定型
上下模具的相互闭合运动,使工件在冲击压力下获得所需的形状和尺寸。
5. 不同结构实现各向压力
通过不同的冲头结构,可以实现单向冲压、两向冲压或包围冲压,获得全方位压力。
6. 送料装置进行定位
送料装置将工件准确定位在模具间,保证每个工件的成型质量。
7. 控制系统精确控制冲击
电气或电子控制系统精确控制冲头的运动曲线,实现对冲击过程的精确控制。
8. 具有高效率和质量稳定性
冲床冲压可实现高速加工,并保证产品的尺寸精度和质量稳定性。

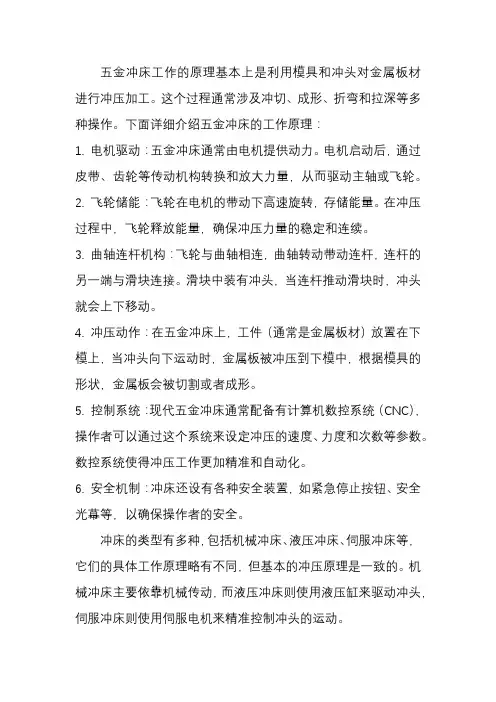

五金冲床工作原理
五金冲床工作的原理基本上是利用模具和冲头对金属板材进行冲压加工。
这个过程通常涉及冲切、成形、折弯和拉深等多种操作。
下面详细介绍五金冲床的工作原理：
1. 电机驱动：五金冲床通常由电机提供动力。
电机启动后，通过皮带、齿轮等传动机构转换和放大力量，从而驱动主轴或飞轮。
2. 飞轮储能：飞轮在电机的带动下高速旋转，存储能量。
在冲压过程中，飞轮释放能量，确保冲压力量的稳定和连续。
3. 曲轴连杆机构：飞轮与曲轴相连，曲轴转动带动连杆，连杆的另一端与滑块连接。
滑块中装有冲头，当连杆推动滑块时，冲头就会上下移动。
4. 冲压动作：在五金冲床上，工件（通常是金属板材）放置在下模上，当冲头向下运动时，金属板被冲压到下模中，根据模具的形状，金属板会被切割或者成形。
5. 控制系统：现代五金冲床通常配备有计算机数控系统（CNC），操作者可以通过这个系统来设定冲压的速度、力度和次数等参数。
数控系统使得冲压工作更加精准和自动化。
6. 安全机制：冲床还设有各种安全装置，如紧急停止按钮、安全光幕等，以确保操作者的安全。
冲床的类型有多种，包括机械冲床、液压冲床、伺服冲床等，它们的具体工作原理略有不同，但基本的冲压原理是一致的。
机械冲床主要依靠机械传动，而液压冲床则使用液压缸来驱动冲头，伺服冲床则使用伺服电机来精准控制冲头的运动。

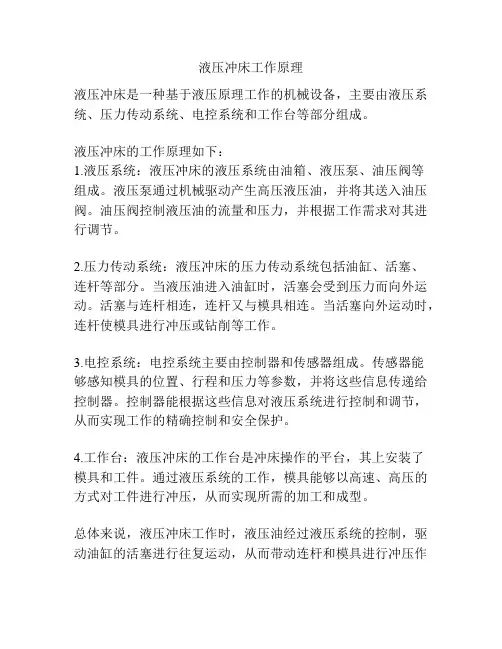

液压冲床工作原理
液压冲床工作原理
液压冲床是一种基于液压原理工作的机械设备，主要由液压系统、压力传动系统、电控系统和工作台等部分组成。
液压冲床的工作原理如下：
1.液压系统：液压冲床的液压系统由油箱、液压泵、油压阀等
组成。
液压泵通过机械驱动产生高压液压油，并将其送入油压阀。
油压阀控制液压油的流量和压力，并根据工作需求对其进行调节。
2.压力传动系统：液压冲床的压力传动系统包括油缸、活塞、
连杆等部分。
当液压油进入油缸时，活塞会受到压力而向外运动。
活塞与连杆相连，连杆又与模具相连。
当活塞向外运动时，连杆使模具进行冲压或钻削等工作。
3.电控系统：电控系统主要由控制器和传感器组成。
传感器能
够感知模具的位置、行程和压力等参数，并将这些信息传递给控制器。
控制器能根据这些信息对液压系统进行控制和调节，从而实现工作的精确控制和安全保护。
4.工作台：液压冲床的工作台是冲床操作的平台，其上安装了
模具和工件。
通过液压系统的工作，模具能够以高速、高压的方式对工件进行冲压，从而实现所需的加工和成型。
总体来说，液压冲床工作时，液压油经过液压系统的控制，驱动油缸的活塞进行往复运动，从而带动连杆和模具进行冲压作
业。
整个过程中，电控系统能够根据传感器的反馈信号对液压系统进行监控和控制，实现对工作过程的精确控制和安全保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、冲床的工作原理和分类
1、冲床的工作原理：冲床的设计原理是将圆周运动转换为直线运动。
由主电动机出力,带动飞轮,经离合器带动齿轮、曲轴（或偏心齿轮）、连杆等运转,来达成滑块的直线运动,从主电动机到连杆的运动为圆周运动。
连杆和滑块之间需有圆周运动和直线运动的转接点,其设计上大致有两种机构,一种为球型,一种为销型（圆柱型）,经由这个机构将圆周运动转换成滑块的直线运动。
冲床对材料施以压力,使其塑性变形,而得到所要求的形状与精度,因此必须配合一组模具（分上模与下模）,将材料置于其间, 由机器施加压力,使其变形,加工时施加于材料之力所造成之反作用力,由冲床机械本体所吸收。
二、冲床的分类：1、按滑块驱动力可分为机械式与液压式两种, 故冲床依其使用之驱动力不同分为：1 （1）机械式冲床（2）液压式冲床一般板金冲压加工,大部份使用机械式冲床。
液压式冲床依其使用液体不同,有油压式冲床与水压式冲床,目前使用油压式冲床占多数,水压式冲床则多用于大型机械或特殊机械。
2.依滑块运动方式分类：依滑块运动方式分类有单动、复动、三动等冲床,唯目前使用最多者为一个滑块之单动冲床,复动及三动冲床主要使用在汽车车体及大型加工件的引伸加工,其数量非常少。
3.依滑块驱动机构分类：（1）曲轴式冲床使用曲轴机构的冲床称为曲轴冲床,大部份的机械冲床使用本机构。
使用曲轴机构最多的理由是,容易制作、可正确决定行程下端位置及滑块运动曲线，大体上适用于各种加工。
因此,这种型式的冲压适用于冲切、弯曲、拉伸、热间锻造、温间锻造、冷间锻造及其它几乎所有的冲床加工。
（2）无曲轴式冲床无曲轴式冲床又称偏心齿轮式冲床。
曲轴式冲床与偏心齿轮式冲床两种构造功能比较：偏心齿轮式冲床构造的轴刚性、润滑、外观、保养等方面优于曲轴构造,缺点则是价格较高。
行程较长时,偏心齿轮式冲床较为有利,而如冲切专用机之行程较短的情形时,是曲轴冲床较佳,因此小型机及高速冲切用冲床等也是曲轴冲床的领域。
（3）肘节式冲床在滑块驱动上使用肘节机构者称为肘节式冲床。
这种冲床具有在下死点附近的滑块速度会变得非常缓慢（和曲轴冲床比较）的独特的滑块运动曲线。
而且能正确地决定行程之下死点位置, 因此,这种冲床适合于压印加工及精整等的压缩加工,现在冷间锻造使用的最多。
（4）摩擦式冲床在轨道驱动上使用摩擦传动与螺旋机构的冲床称为摩擦式冲床。
这种冲床最适宜锻造、压溃作业,也可使用于弯曲、成形、拉伸等之加工,具有, , 多用性之功能,因为价格低廉,60年代前曾被广泛使用。
因无法决定行程之下端位置、加工精度不佳、生产速度慢、控制操作错误时会产生过负荷、使用上需要熟练的技术等缺点,现在已经被淘汰。
（5）螺旋式冲床在滑块驱动机构上使用螺旋机构者称为螺旋式冲床（或螺丝冲床）现在已经很少在用。
（6）齿条式冲床在滑块驱动机构上使用齿条与小齿轮机构者称为齿条式冲床。
螺旋式冲床与齿条式冲床有几乎相同的特性,其特性与液压冲床之特性大致相同。
以前是用于压入衬套、碎屑及其它物品的挤压、榨油、捆包、及弹壳之压出（热间之挤薄加工）等,但现在已被液压冲床取代,除非极为特殊的情况之外不再使用。
（7）连杆式冲床在滑块驱动机构上使用各种连杆机构的冲床称为连杆式冲床。
使用连杆机构之目的,在引伸加工时一边将拉伸速度保持于限制之内,一边缩短加工之周期,利用减
少引伸加工之速度变化,加快从上死点至加工开始点之接近行程与从下死点至上死点之复归行程的速度,使其比曲轴冲床具有更短之周期,以提高生产性。
这种冲床自古以来就被用于圆筒状容器之深引伸,床台面较窄,而最近则被用于汽车主体面板之加工、床台面较宽。
（8）凸轮式冲床在滑块驱动机构上使用凸轮机构之冲床称为凸轮冲床。
这种冲床的特征是以制作适当的凸轮形状, 以便容易地得到所要的滑块运动曲线。
但因凸轮机构之性质很难传达较大的力量, 所以这种冲床能力很小。
一般服装业常用。
机械课程4、依机身的形式分类依机身的形式分类有背背式（C型）和直柱式（H型）两大类。
C型冲压机根据其机身特点（前侧开口）一般公称压力在300T以下，且使用压力一般在公称压力的50%左右。
H型冲压机机身对称，耐作业时的偏心负荷。
公称压力一般在300T以上。
现在我们使用的冲压机大部分为此类，它以简单的机械构造，可靠的机械性能和精度而得到广泛的使用。
随着科学技术的不断发展，现在的一些冲压机出现了“机、电、气、液”一体化和数控的结构，它在运行上更可靠，冲压工作精度更高，功能更全面，安全性能更可靠等优点。
电动机曲轴变速轮滑块导轨镶条机身刹车罩壳飞轮电磁离合制动器滑块手动润滑加油器工作台基座脚踏开关滑块行程位置指针滑块高度调节连杆上脱料挡块闭合高度显示计操作屏上脱料杠安全光栅滑块镶板下模具上模具工作台移动式操作盘脚踏开关机床减震器闭合高度显示器
维护与保养
冲压机的精度冲压机的加工精度与滑块与滑块导轨之间的间隙(一般标准综合间隙0.02~0.13)和作业时冲压机的机身变形（尤其是C型冲压机，滑块中心线与工作台的中心线工作偏差标准为不大于3…）、滑块下平面与工作台面的平行度、滑块与滑块连接杆之间的间隙、滑块连接杆与曲轴之间的间隙以及飞轮的中心震动有关。
根据以上的要点，在冲压机的日/次点检和年度点检中都应有所反映，另外与这些点检项目相关的内容在日常点检中也应体现。
例如：用油状态、噪音、震动、机身晃动、2S 等等。
点检表范例：日次点检年次点检
冲压机的校正
1、滑块与导轨之间的间隙滑块与导轨之间的间隙调整主要是为了精度，调整过紧时会产生发热的现象。
一般小型机每一面为0.02~0.05mm，大型机每一面在0.03~0.20mm
2、综合间隙综合间隙的修正方法：在生产时用手触摸运动中的滑块本体，当滑块运行到下死点时有震动感，表示综合间隙过大，需要及时进行调整。
3、滑块连杆的锁紧由于长期使用或过负荷，连杆会发生松动，这种状态一般认为是发生了过负荷；再有就是结合部位有油浸出也可能是发生了过负荷；这种状态必须及时进行调整连杆锁母的锁紧度，因为这关系到安全问题。
4、制动、离合器的保养冲压机的制动、离合器是冲压机运转安全的重要部件，它是发生重大安全事故的诱因，所以必须了解它的基本构造，并且每天作业前必须确认它的安全性能，发现异常情况（如：滑块不能停止在指定位置、运行时有异常声音、异常震动、滑块动作迟缓等等）及时报告维修。
另外，维修人员也应注意制动、离合器的摩擦片之间如果间隙过大的表现是：压缩空气用量增大，冲压机滑块出现爬行状态，严重时会出现一次操作滑块连续动作的情况，这是绝对不允许发生的。
那么如果调整间隙过小，制动、离合器的摩擦片会发出摩擦声、发热、电动机电流上升等现象，还会造成回程弹簧的损坏。
（正常间隙标准1.5~3.0mm）5、脱离脱离现象一般发生在下死点，上下模具闭合时，导致滑块不能正常运行。
这时可以使电动机逆转运行并提高空压气的压力，将操作选择钮拨到“寸动”状态，分次将滑块拉起至上死点。
6、螺栓类松动的修正它包括机床附属设施的螺栓都必须定期确认，尤其是一些高速频繁作业的冲压机更应该注意，因为这些机床的震动比较大螺栓容易松动。
一旦螺栓发生松动，如果不及时修正的话，会造成一些意想不到的安全事故。
7、给油装置的点检机械的运转部分在供油不及时时常会发生烧伤、咬伤所以对给油部分的点检必须确实实行。
它包括油杯、油槽、油管、过滤器、油封等等的“跑、冒、滴、漏、堵”现象都必须及时处理。
8、压缩空气的检查机床压缩空气管线发生漏气时会造成压力低下从而影响机床动作会发生不良，所以必须及时修理。
再有压缩空气的含水量也应控制（可加装空气过滤干燥脱水装置），它是机床电磁阀、汽缸等装置发生动作迟缓和锈蚀的重大诱因。
9、定期对冲压机的精度进行点检冲压机的精度会对模具的使用寿命、制品的加工精度产生直接的影响。
但是冲压机的机床精度是随时间的延长而劣化的，所以必须定期进行精度点检，发现问题及时进行修理，以保障机床有比较精准的精度，从而保障生产出的制品精度。
对于机床的点检、维护、修正每次都应该以2S开始2S结束，即在点检、维护前对机床的各个部位进行清扫、擦拭，尤其是一些脏污严重的地方，而且必须边擦拭边观察是否存在异常情况并逐一记录。
点检、维护后要及时对机台周围进行清理并清点工具，避免工具、抹布等物遗留在机床内部，给机床的运行和安全带来不必要的危险。
