excel表格制作横道图

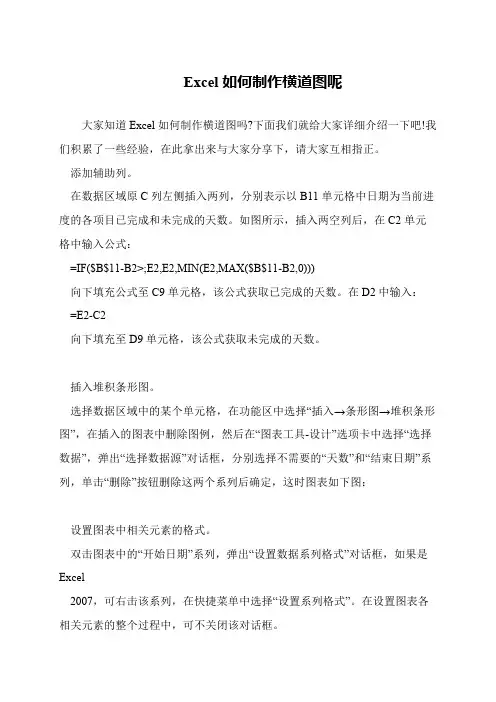

Excel如何制作横道图呢
大家知道Excel如何制作横道图吗?下面我们就给大家详细介绍一下吧!我们积累了一些经验，在此拿出来与大家分享下，请大家互相指正。

 添加辅助列。

 在数据区域原C列左侧插入两列，分别表示以B11单元格中日期为当前进度的各项目已完成和未完成的天数。

如图所示，插入两空列后，在C2单元格中输入公式：
 =IF($B$11-B2>;E2,E2,MIN(E2,MAX($B$11-B2,0)))
 向下填充公式至C9单元格，该公式获取已完成的天数。

在D2中输入： =E2-C2
 向下填充至D9单元格，该公式获取未完成的天数。

 插入堆积条形图。

 选择数据区域中的某个单元格，在功能区中选择“插入→条形图→堆积条形图”，在插入的图表中删除图例，然后在“图表工具-设计”选项卡中选择“选择数据”，弹出“选择数据源”对话框，分别选择不需要的“天数”和“结束日期”系列，单击“删除”按钮删除这两个系列后确定，这时图表如下图：
 设置图表中相关元素的格式。

 双击图表中的“开始日期”系列，弹出“设置数据系列格式”对话框，如果是Excel
 2007，可右击该系列，在快捷菜单中选择“设置系列格式”。

在设置图表各相关元素的整个过程中，可不关闭该对话框。

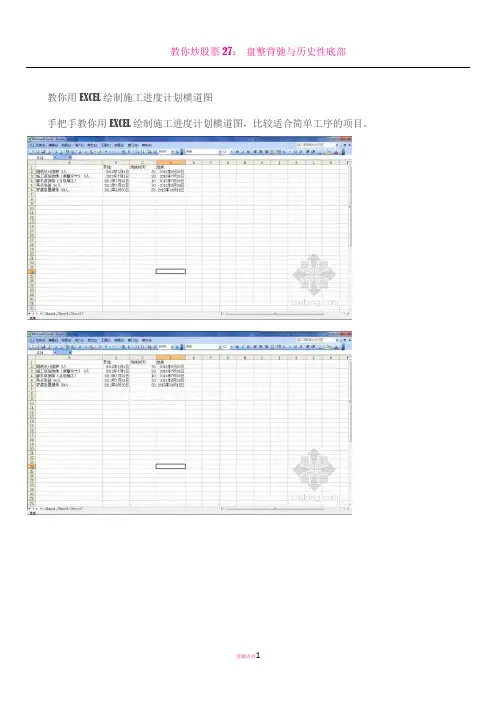

如何利用Excel绘制施工进度横道图
1.打开Excel表格，新建表格数据文件
按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：
2.选择A1~C8区域
（注意：完工时间可不计入图表）
点击上方的“插入”菜单，选择“图表”
在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。

3.虽然雏形出来了
但对比我们以前所认识的横道图还是需要调整。

在坐标纵轴上单击右键，选择“设置坐标轴格式”
坐标轴位置选择“刻度线之间”，同时选中“逆序类别”
这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。

4.右键选中蓝色条，单击，在菜单上选择“设置数据系列格式
将线条和颜色都设置成“无”，即“无填充”和“无线条”
再把每项工作的持续时间显示出来，将“数据标签”打钩
这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好
去调整，如图所示：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

教你怎样用Excel 画横道图
众所周知，从事工程建设的，绘制施工进度计划图是一项重要的工作。

建设工程进度计划的表示方法有多种，常用的有“横道图”和“网络图”两类。

现在就让我们一起来看看如何用Excel 绘制建设工程进度计划图吧。

横道图也称甘特图，是美国人甘特在20世纪20年代率先提出的，在Excel 中，可以用
“堆积条形图”来实现。

本人用的Excel2007，其他版本操作相似。

先创建一个入下图的数据图表：
具体步骤可看我录制的视频
要点：
1、生成的条形图表可以直接单击横坐标或纵坐标来进行具体设置。

2、视频中用红线框住的数字为日期的序列数值。

比如最小值39488为”放线”的开工日期”1-1″的序列数值，下面的”交叉于”的数值要和最小值相同。

最大值要稍微大于结束日期”2-19″的序列值。

3、日期的序列值可以在”设置单元格格式”中”数字”一项选择”文本”查看。

4、在最后进行调整，比如图表颜色大小，添加标题等。

用EXCEL画横道图，最简单、最实用的办法。

在工程计划和实施中，横道图是有简单、醒目和便于编制等特点，在工程管理工作中被广泛应用。

如何更简单、快捷地绘制横道图呢？是用CAD、project、P3或者其他专业软件？这些软件不是不行，而是都太复杂，而且修改时麻烦，现在我就以XX高速公路XX合同段进度计划为例，用EXCEL来更快更方便地画出横道图。

一、确定横道图的格式，外围框架、工程项目、日期、时间等形式。

确定格式的时候特别要注意每个工程项目需要占3行，为什么？因为我们要把3行看成一个整体，横道图中把中间一行体现为一条线，呵呵，这个线的宽度是不是就是行高，可以随时调了。

下面是我自己已经确定的横道图样式：二、确定好格式以后，就开始进行横道图中最重要的一步：让横道图自动填充，什么办法呢？EXCEL中的自动填充，让介于开始时间和结束时间的单元格显示黑色。

嘿嘿，这样就成了自动了吧？下面我说操作步骤：1、横道图中中间一行填入时间，要和上面工程标尺的时间一致哦，一行填完以后，字体颜色设置为白色，这样就表面上看不见，但是实际有内容了。

2、对这一行进行格式操作，全部选中本行中所有的日期单元格以后，“条件格式”-“突出显示单元格规则”-“介于”在弹出的窗口中，介于起始值肯定是开始时间了，但是不要直接填成日期，要链接，也就是“G62”，终止值为结束时间，也就是“H61”。

3、然后就是设置为：我们选“自定义格式”，“自定义格式”中，把字体设置为黑色，背景填充为黑色。

OK,现在是不是一行已经出来了。

4、下面的我们选中日起行以后直接拉下去效果就出来了。

哈哈。

绘图完毕，调节起来也非常方便吧？前面日期填入以后，后面横道图结果就自动出来了。

5、注意：在下拉的时候是不是拉出来的都和第一行一行啊？这是因为在链接的时候，链接格式为“$G$62”，“$”为绝对引用符号，我们把第一行条件格式中的介于中的“$”去掉，重新拉下来，一切OK，搞定。

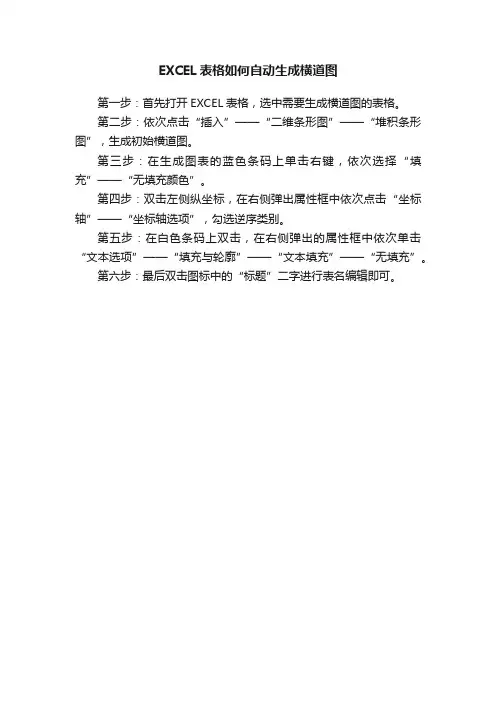

EXCEL表格如何自动生成横道图
第一步：首先打开EXCEL表格，选中需要生成横道图的表格。

第二步：依次点击“插入”——“二维条形图”——“堆积条形图”，生成初始横道图。

第三步：在生成图表的蓝色条码上单击右键，依次选择“填充”——“无填充颜色”。

第四步：双击左侧纵坐标，在右侧弹出属性框中依次点击“坐标轴”——“坐标轴选项”，勾选逆序类别。

第五步：在白色条码上双击，在右侧弹出的属性框中依次单击“文本选项”——“填充与轮廓”——“文本填充”——“无填充”。

第六步：最后双击图标中的“标题”二字进行表名编辑即可。

如何利用Excel绘制施工进度横道图？施工进度横道图是一种用于展示一个项目中各项工作进度的图表，它能够直观地展示项目的整体进度，并且帮助管理者更好地掌握项目的进展情况。

本文将介绍如何使用Excel绘制施工进度横道图。

准备工作在绘制施工进度横道图之前，需要做好以下准备工作：1.确定需要展示的工作范围和工作内容。

2.制定各项工作的时间计划。

3.准备绘制横道图所需要的数据，包括工作名称、开始时间、结束时间、工期等信息。

绘制施工进度横道图在准备工作完成后，我们就可以开始绘制施工进度横道图了。

下面我们将一步步地介绍其具体操作流程。

步骤1：新建Excel表格首先，我们需要打开Excel软件，新建一个工作表格。

步骤2：输入数据接下来，我们需要在表格中输入绘制横道图所需的数据。

数据的格式如下：序号工作名称开始时间结束时间工期1 工作1 1月1日1月5日5天2 工作2 1月2日1月6日5天3 工作3 1月4日1月10日7天其中，“工作名称”表示各项工作的名称，“开始时间”和“结束时间”表示各项工作开始和结束的时间，“工期”表示各项工作的耗时。

步骤3：插入横道图在插入横道图之前，我们需要将输入的数据按照以下步骤进行格式调整：1.在序号列、开始时间列和结束时间列中加入公式。

2.在工期列中计算各项工作的耗时。

3.将数据表格中的序号、开始时间、结束时间和工期分别复制到另一个表格中，用于后续绘制横道图所需的数据。

调整完数据格式后，我们就可以开始插入横道图了：1.选中数据表格中的所有数据，包括序号、工作名称、开始时间、结束时间和工期。

2.依次点击“插入”->“条形图”->“横向堆积条形图”。

3.在弹出的“图表工具”中，通过调整图表的样式、颜色和字体等属性，使其更加美观。

绘制完毕后，我们就成功地绘制了施工进度横道图。

施工进度横道图是一种重要的项目管理工具，在项目管理过程中起到了至关重要的作用。

在本文中，我们介绍了如何使用Excel绘制施工进度横道图，并附加了具体的操作步骤。

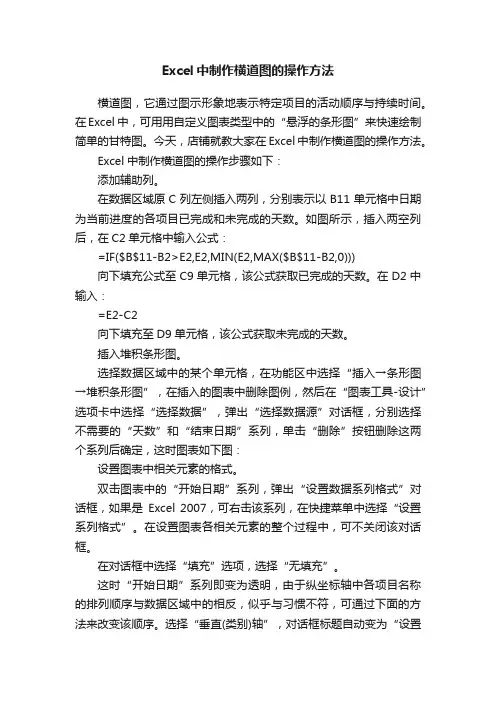

Excel中制作横道图的操作方法横道图，它通过图示形象地表示特定项目的活动顺序与持续时间。

在Excel 中，可用用自定义图表类型中的“悬浮的条形图”来快速绘制简单的甘特图。

今天，店铺就教大家在Excel中制作横道图的操作方法。

Excel中制作横道图的操作步骤如下：添加辅助列。

在数据区域原C列左侧插入两列，分别表示以B11单元格中日期为当前进度的各项目已完成和未完成的天数。

如图所示，插入两空列后，在C2单元格中输入公式：=IF($B$11-B2>E2,E2,MIN(E2,MAX($B$11-B2,0)))向下填充公式至C9单元格，该公式获取已完成的天数。

在D2中输入：=E2-C2向下填充至D9单元格，该公式获取未完成的天数。

插入堆积条形图。

选择数据区域中的某个单元格，在功能区中选择“插入→条形图→堆积条形图”，在插入的图表中删除图例，然后在“图表工具-设计”选项卡中选择“选择数据”，弹出“选择数据源”对话框，分别选择不需要的“天数”和“结束日期”系列，单击“删除”按钮删除这两个系列后确定，这时图表如下图：设置图表中相关元素的格式。

双击图表中的“开始日期”系列，弹出“设置数据系列格式”对话框，如果是Excel 2007，可右击该系列，在快捷菜单中选择“设置系列格式”。

在设置图表各相关元素的整个过程中，可不关闭该对话框。

在对话框中选择“填充”选项，选择“无填充”。

这时“开始日期”系列即变为透明，由于纵坐标轴中各项目名称的排列顺序与数据区域中的相反，似乎与习惯不符，可通过下面的方法来改变该顺序。

选择“垂直(类别)轴”，对话框标题自动变为“设置坐标轴格式”，在“坐标轴选项”中勾选“逆序类别”，这时横坐标轴会移动到图表上方，要将其移回图表下方，可在“横坐标轴交叉”区域中选择“最大分类”即可。

再次单击图表中的“水平(值)轴”，在“坐标轴选项”中将“最大值”和“最小值”设置为“固定”，并输入整个工程的开始日期和结束日期，本例中将最小值设置为日期“2011-10-9”，将最大值设置为“2011-11-10”。

如何利用Excel绘制施工进度横道图
1. 打开Excel表格，新建表格数据文件
按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：
2. 选择A1~C8区域
（注意：完工时间可不计入图表）
点击上方的“插入”菜单，选择“图表”
在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。

3.虽然雏形出来了
但对比我们以前所认识的横道图还是需要调整。

在坐标纵轴上单击右键，选择“设置坐标轴格式”
坐标轴位置选择“刻度线之间”，同时选中“逆序类别”
这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。

4. 右键选中蓝色条，单击，在菜单上选择“设置数据系列格式
将线条和颜色都设置成“无”，即“无填充”和“无线条”
再把每项工作的持续时间显示出来，将“数据标签”打钩
这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好去调整，如图所示：。

一个Excel表格做横道图的强悍实例
步骤1：点插入——图表——自定义类型——管状图步骤2：点下一步——数据区域（如选取已做好的表格A1-D20）步骤3：确认后--点列——下一步步骤4:标题（图标标题-某某工程进度计划；-数值（Y）轴——填计划说明）——点完成
步骤5：双击工序名称——刻度（选分类次序反转）——确定（字体及其他根据需要调整）
步骤6：双击日期——刻度（最小值和交叉与都填41105为最先7月15日数值；主要刻度单位为日期7天一标；次要刻度单位1为每天）
步骤7：双击银色横条——边框、内部全部选无步骤8：右键点横条上日期——选清除步骤9：双击边缘底色——区域——选无
步骤10：双击开始前横线——选无，即开始时间横线不显示，只显示持续时间，这才是常规的横道图要看到的东西。

方法也可以选
右键单击横道显示出数据系列格式（o）对话框
步骤11：双击进度横道线——边框、内部选取相同颜色
步骤12：右键点图中间——图表选项——网格线——选X,Y 轴主要网格线
步骤13：双击工程工序——刻度——选数值（Y)轴置于分类之间步骤14：右键点图中间——图表选项——数据表——图例步骤15：双击非X\Y轴线上需要改变的字体大小——改字体和大小；根据需要移动表格至中间，说明移到底边，就全部搞定了。

步骤16：20行以内插入行和删除行，改变工序名称以及其他相关时间，工程计划会自动生成，无限制行。

项目编号和项目名称填写在一个格内，对齐方式调整不了靠左，调整为左对齐方法为在项目名称栏目后面加空格键填满空，（至闪动光标与项目名称所在单元格右边框重合）。
